沥青防水卷材的施工工艺沥青防水卷材是现代建筑中常用的一种防水材料,其施工工艺决定了其防水效果和使用寿命。
本文将对沥青防水卷材的施工工艺进行详细的介绍和分析。
一、基层处理在进行沥青防水卷材的施工前,必须对基层进行处理,以保证防水层的牢固性和平整度。
基层处理包括以下几个步骤:1、清理基层:清理基层表面的灰尘和脱落的杂物,以确保基层表面干净、平整。
2、找平处理:如果基层表面不平整,需要通过找平处理来消除高低差,使基层表面平整。
3、防水材料处理:在进行找平处理之前,需要先将防水材料垫在基层表面上,以保证找平处理后基层表面与防水材料之间的吻合度。
二、防水卷材的施工1、卷材的放置将沥青防水卷材从卷装中取出,卷材的长度应根据施工现场实际情况来确定。
将卷材放在基层表面上,使其与基层表面吻合,并略微延伸于基层表面外侧。
在放置卷材时,需要注意两个方面:一方面是要将卷材放置得平整,卷材表面不能有起皱、泡、虚席等现象,否则会影响防水层的牢度。
另一方面,在重叠两张卷材时,需要有一定的重叠量,一般是10cm左右。
在重叠处将两张卷材覆盖在一起,并用热风枪对重叠处进行加热,并压实,以确保重叠处的牢固性。
2、贴边处理沥青防水卷材需要在基层表面上粘贴,因此在施工时需要进行贴边处理。
在贴边处理时,需要注意以下几点:首先,在贴边前需要将卷材剪裁成所需的形状,以便贴边时能够较好地贴合基层表面。
其次,在涂上底漆之后的防水卷材表面,要用专用的贴边胶涂抹均匀,然后将其粘贴在基层表面上。
在贴边时,应该将卷材尽量顺滑地粘贴在基层表面上,并用木棒均匀地压实,以增加防水层与基层表面之间的黏结强度。
最后,如果需要进行多层防水施工,则需要进行搭接处理,搭接处的重叠量一般要求在10cm以上,并用热风枪进行加热并压实,以保证搭接处的牢固性。
三、后处理沥青防水卷材施工完成后,需要进行后处理工作,以保证施工质量和防水效果。
后处理工作主要包括以下几个方面:1、检查防水层表面是否完好无损,有无收边、起泡、开裂等问题,并进行修补处理。

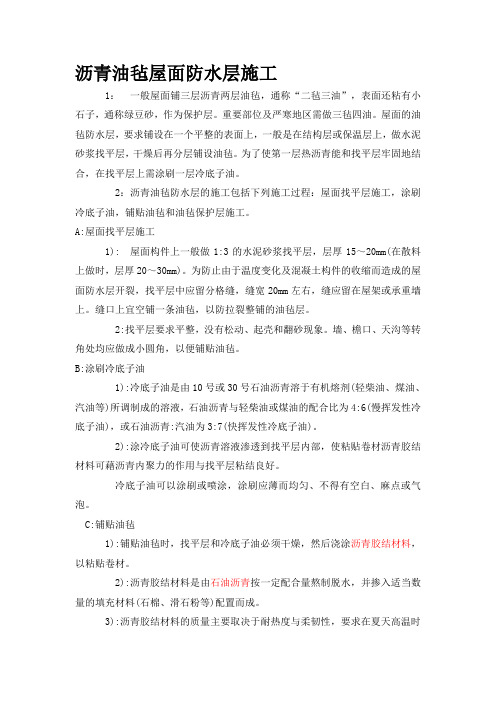

沥青油毡屋面防水层施工1:一般屋面铺三层沥青两层油毡,通称“二毡三油”,表面还粘有小石子,通称绿豆砂,作为保护层。
重要部位及严寒地区需做三毡四油。
屋面的油毡防水层,要求铺设在一个平整的表面上,一般是在结构层或保温层上,做水泥砂浆找平层,干燥后再分层铺设油毡。
为了使第一层热沥青能和找平层牢固地结合,在找平层上需涂刷一层冷底子油。
2:沥青油毡防水层的施工包括下列施工过程:屋面找平层施工,涂刷冷底子油,铺贴油毡和油毡保护层施工。
A:屋面找平层施工1): 屋面构件上一般做1:3的水泥砂浆找平层,层厚15~20mm(在散料上做时,层厚20~30mm)。
为防止由于温度变化及混凝土构件的收缩而造成的屋面防水层开裂,找平层中应留分格缝,缝宽20mm左右,缝应留在屋架或承重墙上。
缝口上宜空铺一条油毡,以防拉裂整铺的油毡层。
2:找平层要求平整,没有松动、起壳和翻砂现象。
墙、檐口、天沟等转角处均应做成小圆角,以便铺贴油毡。
B:涂刷冷底子油1):冷底子油是由10号或30号石油沥青溶于有机熔剂(轻柴油、煤油、汽油等)所调制成的溶液,石油沥青与轻柴油或煤油的配合比为4:6(慢挥发性冷底子油),或石油沥青:汽油为3:7(快挥发性冷底子油)。
2):涂冷底子油可使沥青溶液渗透到找平层内部,使粘贴卷材沥青胶结材料可藉沥青内聚力的作用与找平层粘结良好。
冷底子油可以涂刷或喷涂,涂刷应薄而均匀、不得有空白、麻点或气泡。
C:铺贴油毡1):铺贴油毡时,找平层和冷底子油必须干燥,然后浇涂沥青胶结材料,以粘贴卷材。
2):沥青胶结材料是由石油沥青按一定配合量熬制脱水,并掺入适当数量的填充材料(石棉、滑石粉等)配置而成。
3):沥青胶结材料的质量主要取决于耐热度与柔韧性,要求在夏天高温时不流淌,冬天低温时不硬脆。
浇涂沥青胶结材料时,厚度应控制在1~2mm。
4):铺贴油毡时,应先铺贴排水比较集中的部位(如雨水口、檐口、斜沟、天沟等处),由下向上铺贴,使油毡按水流方向搭接。
10-3 沥青油毡卷材屋面防水层施工工艺标准(1003-1996)1 范围本工艺标准适用于工业与民用建筑地屋面沥青油毡卷材防水层工程地施工.22施工准备2.1 材料及要求:2.1.1 沥青油毡卷材品种.标号.质量.技术性能,必须符合设计和施工技术规范地要求.产品有合格证,并应做复试.2.1.1.1 沥青油毡防水卷材规格见表10-4.2.1.1.2 沥青油毡防水卷材地物理性能见表10-5.2.1.1.3 沥青玻璃布胎油毡技术性能见表10-6.2.1.2 胶结材料:2.1.2.1 建筑石油沥青10号.30号或道路石油沥青60号甲.60号乙.2.1.2.2 填充料:滑石粉.板岩粉.云母粉.石棉粉,其含水率不大于3%,粉状通过900孔筛.2.1.3 其他材料:豆石要求粒径3~5mm,汽油.煤油.麻丝.苯类.玻璃布等.2.1.4 冷作业施工LQ-冷玛帝脂,技术性能见表10-72.2 主要机具:2.2.1 沥青专用锅.燃料(煤).保温车.2.2.2 油桶.油壶.笊篱(漏勺).铁锹.刮板.棕刷.温度计(350~400℃).2.2.3 消防器材用具.灭火器等.2.3 作业条件:2.3.1 屋面施工前,应掌握施工图地要求,造反防水工程专业队,编制防水工程施工方案.2.3.2 屋面施工应按施工工序进行检验,基层表面必须平整.坚实.干燥.清洁,且不得有起砂.开裂和空鼓等缺陷.2.3.3 屋面防水层地基层必须施工完毕,经养护.干燥,且坡度应符合设计和施工技术规范地要求,不得有积水现象.2.3.4 防水层施工前,突出屋面地管根.预埋件.楼板吊环.拖拉绳.吊架子固定构造处等,应做好基层处理;阴阳角.女儿墙.通气囱根.天窗.伸缩等.变形缝等处,应做成半径为150mm 地圆弧或钝角.3 操作工艺3.1 工艺流程:基层清理→沥青熬制配料→喷刷冷底子油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层3.2 基层清理:防水屋面施工前,将验收合格地基层表面地尘土.杂物清扫干净.3.3 沥青熬制配料:3.3.1 沥青熬制:先将沥青破成碎块,放入沥青锅中逐渐均匀加热,加热过程中随时搅拌,熔化后用笊篱(漏勺)及时捞清杂物,熬至脱水无泡沫时进行测温,建筑石油沥青熬制温度应不高于240℃,使用温度不低于190℃.3.3.2 冷底子油配制:熬制地沥青装入容器内,冷却至110℃,缓慢注入汽油,随注入随搅拌,使其全部溶解为止,配合比(重量比)为汽油70%.石油沥青30%.3.3.3 沥青玛帝脂配制:按照《屋面工程技术规范》附录A中地规定执行,沥青玛帝脂配合成分必须由试验室经试验确定配料,每班应检查玛帝脂耐热度和柔韧性.3.4 喷刷冷底子油:沥青油毡卷材防水屋面在粘贴卷材前,应将基层表面清理干净,喷刷冷底子油,大面喷刷前,应钭边角.管根.雨水口等处先喷刷一遍,然后大面积喷第一遍,待第一遍涂刷冷底油干燥后,再喷刷第二遍,要求喷刷均匀无漏底,干燥后方可辅粘卷材.3.5 铺贴卷材附加层:沥青油毡卷材屋面,在女儿墙.檐沟墙.天窗壁.变形缝.烟囱根.管道根与屋面地交接处及檐口.天沟.斜沟.雨水口.屋脊等部位,按设计要求先做卷材附加层,各部位构造见图10-1~图10-12.3.6 铺贴屋面第一层油毡:3.6.1 铺贴油毡地方向:应根据屋面地坡度及屋面是否受振动等情况,坡度小于3%时,宜平行屋脊铺贴;坡度在3%~15%时,平行或垂直于屋脊铺贴;当坡度大于15%或屋面受振动,卷材应垂直于屋脊铺贴.3.6.2 铺贴油毡地顺序:高低跨连体屋面,应先铺高跨后铺低跨,铺贴应从最低标高处开始往高标高地方向滚铺,浇油应沿油毡滚动地横向成蛇形操作,铺贴操作人员用两手紧压油毡卷向前滚压铺设,应用力均匀,以将浇油挤出.粘实.不存空气为度,并将挤出沿边油刮去以平为度;粘贴材料厚度宜为1~1.5mm.冷玛帝脂厚度宜为0.5~1mm.3.6.3 铺贴各层油毡搭接宽度:长边不小于70mm,短边不小于100mm.若第一层油毡采用花.条空铺方法,其搭接长边不小于100mm,短边不小于150mm.3.7 铺贴屋面第二层油毡:油毡防水层若为五层做法,即两毡三油,做法同第一层.第一层与第二层油毡错开搭接缝不小于250mm.搭接缝用玛帝脂封严;设计无板块保护层地屋面,应在涂刷最后一道玛帝脂时(厚度宜为2~3mm)随涂随将豆石保护层撒在上面,注意均匀与粘结.3.8 铺贴屋面第三层油毡:油毡防水层若为七层做法,操作同第一层,第三层油毡与第二层油毡错开搭接缝.3.9 铺贴油毡卷材防水层细部构造:3.9.1 无组织排水檐口:在800mm宽范围内卷材应满粘,卷材收头应固定封严,见图10-13.3.9.2 突出屋面结构处防水做法:屋面与突出屋面结构地连接处,铺贴在立墙上地卷材高度应不小于250mm,一般可用叉接法与屋面卷材相互连接,将上端收头固定在墙上,如用薄钢板泛水覆盖时,也应将卷材上端先固定在墙上,然后再做钢板(白铁)泛水,并将缝隙用密封材料嵌封严密.其构造见图10-1~图10-12.3.9.3 水落口卷材防水做法:内部排水铸铁雨水口,应牢固地固定在设计位置,安装前应清除铁锈,刷好防锈漆,水落口连接地各层卷材应牢固地粘贴在杯口上,压接宽度不小于100mm.水落口周围500mm范围,泛水不小于5%;基层与水落口杯接触处应留20mm 宽.20mm深凹槽,用玛帝脂嵌填密实,见图10-10.3.9.4 伸出屋面管道根部做法:根部周围做成圆锥台,管道与找平层相接处留凹槽,嵌密封材料,防水层收头处用钢丝箍紧,并嵌密封材料.见图10-9.3.10 铺设卷材防水屋面保护层:一般油毡屋面铺设绿豆砂(小豆石)保持层,豆石须洁净,粒径为3~5mm为佳,要求材质耐风化,涂刷2~3mm厚地沥青玛帝脂,均匀撒铺豆石,要求将豆石粘结牢固.4 质量标准4.1 保证项目:4.1.1 油毡卷材和胶结材料地品种.标号及玛帝脂配合比,必须符合设计要求和屋面工程技术规范地规定.4.1.2 屋面油毡卷材防水层,严禁有渗漏现象.4.2 基本项目:4.2.1 油毡卷材防水层地表面平整度应符合排水要求,无积水现象.4.2.2 油毡卷材铺贴地质量,冷底子油应涂刷均匀,铺贴方法.压接顺序和搭接长度符合屋面工程技术规范地规定,粘贴牢固,无滑移.翘边.起泡.皱折等缺陷.4.2.3 泛水.檐口及变形缝地做法应符合屋面工程技术规范地规定,粘贴牢固.封盖严密;油毡卷材附加层.泛水立面收头等,应符合设计要求及屋面工程技术规范地规定.4.2.4 油毡卷材屋面保护层:4.2.4.1 绿豆砂保护层:粒径符合屋面工程技术规范地规定,筛洗干净,撒铺均匀,预热干燥,粘结牢固,表面清洁.4.2.4.2 板材保护层:表面洁净,图案清晰,色泽一致,接缝均匀,周边直顺,板块无裂纹.掉角和缺楞等现象;坡度符合设计要求,不倒泛水,无积水,管根结合处严密牢固,无漏渗.立面结合与收头处高度一致,结合牢固,出墙厚度适宜.4.2.4.3 整体保护层:表面密实光洁,无裂纹.脱皮.麻面.起砂等现象;不倒泛水.无积水,坡度符合设计要求;管根结合立面结合,收头结合牢固,无渗漏.4.2.5 排气屋面:排气道纵横贯通,无堵塞,排气孔安装牢固,位置正确,封闭严密.4.2.6 水落口及变形缝.檐口:水落口安装牢固,平正,标高符合设计要求.变形缝.檐口薄钢板安装顺直,防锈漆及面漆涂刷均匀,有光泽.4.3 允许偏差项目,见表10-8.55成品保护5.1 施工过程中应防止损坏已做好地保温层.找平层.防水层.保护层.5.2 施工屋面运送材料地手推车支腿应用麻布包扎,防止将已做好地面层损坏.5.3 防水层施工时应采取措施防止污染墙面.檐口及门窗等.5.4 屋面施工中应及时清理杂物,不得有杂物堵塞水落口.斜沟等.5.5 屋面施工各构造层应及时进行,特别是保护层应与防水层连续做,以保证防水层地完整.6 应注意地质量问题6.1 屋面积水:有泛水地屋面.檐沟,因泛水过小,不平顺:基层应按设计或规定做好泛水,油毡卷材铺贴后,屋面坡度.平整度应符合屋面工程技术规范地要求.6.2 屋面渗漏:屋面防水层铺贴质量有缺陷,防水层铺贴中及铺贴后成品保护不好,损坏防水层,应采取措施加强保护.6.3 防水层空鼓:基层未干燥,铺贴压实不增,窝住空气;控制基层含水率,操作时注意压实,排出空气.7 质量记录本工艺标准应具备以下质量记录:7.1 油毡卷材和胶结材料产品合格证及复试资料.7.2 沥青胶结材料配制及粘贴试验资料.7.3 隐蔽工程检验资料和质量检验评定资料.。

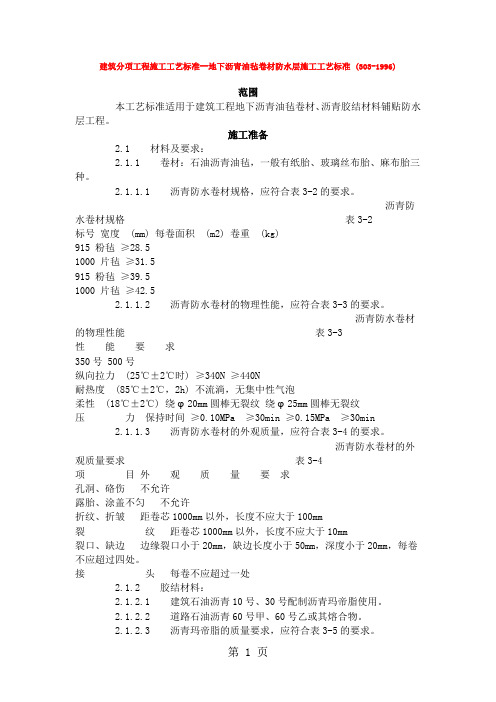

建筑分项工程施工工艺标准--地下沥青油毡卷材防水层施工工艺标准 (303-1996)范围本工艺标准适用于建筑工程地下沥青油毡卷材、沥青胶结材料铺贴防水层工程。
施工准备2.1 材料及要求:2.1.1 卷材:石油沥青油毡,一般有纸胎、玻璃丝布胎、麻布胎三种。
2.1.1.1 沥青防水卷材规格,应符合表3-2的要求。
沥青防水卷材规格表3-2标号宽度(mm) 每卷面积(m2) 卷重(kg)915 粉毡≥28.51000 片毡≥31.5915 粉毡≥39.51000 片毡≥42.52.1.1.2 沥青防水卷材的物理性能,应符合表3-3的要求。
沥青防水卷材的物理性能表3-3性能要求350号 500号纵向拉力(25℃±2℃时) ≥340N ≥440N耐热度(85℃±2℃,2h) 不流淌,无集中性气泡柔性(18℃±2℃) 绕φ20mm圆棒无裂纹绕φ25mm圆棒无裂纹压力保持时间≥0.10MPa≥30min ≥0.15MPa≥30min2.1.1.3 沥青防水卷材的外观质量,应符合表3-4的要求。
沥青防水卷材的外观质量要求表3-4项目外观质量要求孔洞、硌伤不允许露胎、涂盖不匀不允许折纹、折皱距卷芯1000mm以外,长度不应大于100mm裂纹距卷芯1000mm以外,长度不应大于10mm裂口、缺边边缘裂口小于20mm,缺边长度小于50mm,深度小于20mm,每卷不应超过四处。
接头每卷不应超过一处2.1.2 胶结材料:2.1.2.1 建筑石油沥青10号、30号配制沥青玛帝脂使用。
2.1.2.2 道路石油沥青60号甲、60号乙或其熔合物。
2.1.2.3 沥青玛帝脂的质量要求,应符合表3-5的要求。
2.1.3 其他材料2.1.3.1 配制玛帝脂的填充料:滑石粉、板岩粉、云母粉、石棉粉。
2.1.3.2 汽油、粗砂、水泥、豆石(绿豆砂)等。
2.2 主要机具一般应备有沥青锅、鼓风机、油桶、油勺、油壶、漏勺、胶皮板刷、棕刷、皮老虎、长温度计(300~350℃)、保温车、消防器材等。
沥青防水卷材屋面防水层施工工艺标准8.3.1基本规定(1)沥青玛蹄脂必须按配合比严格配料、熬制,使用温度不应低于200℃,不应高于240℃。
(2)沥青防水卷材搭接宽度:满粘法,长边不小于70mm、短边不小于100mm;空铺、点粘、条粘,长边不小于100mm、短边不小于150mm,其误差不得大于10mm。
(3)沥青玛蹄脂应涂刮均匀,不得过厚或堆积。
(4)粘结层厚度:热沥青玛蹄脂宜为1~1.5mm,冷沥青玛蹄脂宜为0.5~1mm;面层厚度:热沥青玛蹄脂宜为2~3mm,冷沥青玛蹄脂宜为1~1.5mm。
8.3.2 施工准备8.3.2.1 技术准备屋面施工前,应掌握施工图的要求,选择合格的防水工程专业队,操作工人必须经培训合格并有上岗证;编制防水工程施工方案;建立自检、交接检和专职人员检查的“三检”制度;水、电设备等安装队伍已会签,确认屋面不会再剔砸孔洞。
8.3.2.2 材料要求(1)卷材:沥青防水卷材品种、标号、质量、技术性能,必须符合设计和施工技术规范的要求,并应复试达到合格。
常用的有沥青纸胎油毡、沥青玻纤胎油毡、沥青复合胎柔性防水卷材等。
1)沥青防水卷材规格见产品技术要求。
2)沥青防水卷材的外观质量和物理性能应符合产品技术要求的规定。
3)沥青玛帝脂的质量要求应符合产品技术要求的规定。
(2)胶结材料1)建筑石沥青10号、30号或道路石油沥青60号甲、60号乙。
2)填充料:滑石粉、板岩粉、云母粉、石棉粉,其含水率不大于3%,粉状通过0.045 mm 方孔筛筛余量不大于20%。
(3)其他材料:沥青防水卷材的其他材料有豆石、汽油、煤油、麻丝、苯类、玻璃布等。
豆石要求粒径3~5mm.,必须干净、干燥。
8.3.2.3 主要机具(1)沥青专用锅、炉灶、鼓风机等。
(2)油桶、油壶、笊篱(漏勺)、铁锹、刮板、棕刷、温度计(350~400℃)。
(3)消防器材用具、灭火器等。
8.3.2.4 作业条件作业面施工前应具备的基本条件:(1)屋面施工应按施工工序进行检验,基层表面必须平整、坚实、干燥、清洁,且不得有起砂、开裂和空鼓等缺陷。
沥青防水卷材施工工艺沥青防水卷材施工工艺一、基层验收:1)基层应坚实、平整,无麻面、起砂、空壳等现象。
平整度用2m靠尺检查,平缓度不大于5mm。
2)基层与女儿墙、突出平面结构的连接处应抹成圆弧或钝角,半径为100mm—150mm。
3)基层排水坡度符合设计要求,屋面附属设备应先安装,屋面天沟坡度不小于5‰,水落口周围应做成略低的凹坑。
4)基层必须干燥,含水量的检测方法为:取1m2卷材平铺在找平层上,静置3-4h后掀开检查,找平层覆盖部位与卷材上未见水印即可施工。
二、施工准备:1)工具准备:扫帚、料桶、盒尺、剪刀、喷枪、液化气。
2)材料准备:改性沥青防水卷材、粘结剂,其质量应符合相关质量标准要求。
三、施工流程:基层清理——细部处理——自检——涂刮粘结剂——排毡——粘贴卷材——自检——蓄水试验、质量验收四、基层清理:对验收合格的基层应清扫干净,清除障碍。
五、基层粘结剂处理:将粘结剂均匀涂刮于符合要求的基层表面,并对落水口、管道等部位满粘粘结剂。
六、卷材的铺设:1)铺设方向根据屋面坡度而定。
坡度在3%以内时,卷材宜平行屋脊铺贴;坡度在3%-5%之间时,卷材可平行或垂直屋脊铺贴;坡度大于15%时,必须垂直屋脊铺贴。
2)试铺卷材,通常叫做“排毡”。
注意铺贴时长短边搭结,长边搭接为≥5cm,短边搭接为≥10cm。
在同一平面施工时,根据施工人员、进度等情况确定一次排毡的面积,然后卷毡,方便喷粘。
七、粘贴卷材:1)排毡完毕,收毡,将粘结剂满刮于基层。
2)将收放好的卷材以液化气喷枪热熔粘贴到防水层面,火力要适度,能充分融化卷材表面,边喷粘边磙压,排尽卷材内空气,使之相互良好粘结。
3)搭接的处理:在卷材搭接处用刮刀刮涂粘结剂,封口。
3-3 地下沥青油毡卷材防水层施工工艺标准(303-1996)1 范围本工艺标准适用于建筑工程地下沥青油毡卷材、沥青胶结材料铺贴防水层工程。
22施工准备2.1 材料及要求:2.1.1 卷材:石油沥青油毡,一般有纸胎、玻璃丝布胎、麻布胎三种。
2.1.1.1 沥青防水卷材规格,应符合表3-2的要求。
2.1.1.3 沥青防水卷材的外观质量,应符合表3-4的要求。
2.1.2.1 建筑石油沥青10号、30号配制沥青玛帝脂使用。
2.1.2.2 道路石油沥青60号甲、60号乙或其熔合物。
2.1.2.3 沥青玛帝脂的质量要求,应符合表3-5的要求。
2.1.3.1 配制玛帝脂的填充料:滑石粉、板岩粉、云母粉、石棉粉。
2.1.3.2 汽油、粗砂、水泥、豆石(绿豆砂)等。
2.2 主要机具一般应备有沥青锅、鼓风机、油桶、油勺、油壶、漏勺、胶皮板刷、棕刷、皮老虎、长温度计(300~350℃)、保温车、消防器材等。
2.3 作业条件:2.3.1 地下水位高于防水层的施工部位,应先做好降低地下水位和排水工作,将地下水位降至防水层底标高以下300mm,并保持到防水层施工完毕。
2.3.2 铺贴防水层的基层应干燥、平整,并不得有起砂、空鼓、开裂等现象,阴阳角处应做成圆弧形或钝角。
2.3.3 地面或墙面的预埋管件、变形缝等处应进行隐蔽工程检查验收,使其符合设计和施工验收规范的要求。
2.3.4 外防水内贴法施工时,应在需要铺贴立墙防水层的外侧,按设计要求砌筑永久性保护墙,防水层一侧的立墙面抹1﹕3水泥砂浆找平层,达到表面干燥后,方可做防水层的施工。
2.3.5 外防水外贴法施工时,清出防水层接槎部位,结构表面应按设计要求做找平层,干燥后方可做防水层。
2.3.6 箱型与抗压板钢筋混凝土底板下铺贴油毡卷材防水层前,应在垫层上抹好水泥砂浆找平层,待干燥后方可进行防水层施工。
2.3.7 沥青油毡卷材防水层施工的环境温度不应低于5℃。
3 操作工艺3.1 工艺流程:3.1.1 平面铺贴卷材工艺流程:保护墙放线砌筑保护墙抹保护墙找平层抹垫层找平层养护清理喷涂冷底子油铺贴附加油毡层铺第一层立墙油毡铺第一层平面油毡(分层先立面后平面)抹保护层3.1.2 立面铺贴卷材工艺流程:拆除根部临时保护墙结构面抹找平层养护喷涂冷底子油接铺阴阳角处附加层铺第一层油毡铺第二层油毡(按设计分层铺设)砌筑保护墙(保护层)3.2 保护墙放线:建筑物基础底板垫层施工后,按施工图测放保护墙位置线。
干管:)弯管绑扎保温施工:弯管处是管道系统膨胀比较集中的地方,膨胀量大。
尤其是保温材料的膨胀系数与管道的膨胀系数不同时,更要注意,避免在使用中破坏保温结构。
管壳类弯管保温结构:当管径<80mm时,如图6-4、图6-5所示。
施工方法是:将空隙用散状保温材料填充,用镀锌铁丝将裁剪好的直角弯头的直角管壳绑扎好,外做保护层。
当管径>100mm时其结构如图6-4所示。
施工方法是:按照管径的大小和设计要求选好保温管壳,在根据管壳的外径及弯管的曲率半径,做好虾米腰的样板,用样板套在管壳外,画线裁剪成段,在用镀锌铁丝将每段管壳按顺序绑扎在弯管上,外做保护层即可。
若每段管壳连接处有空隙可用同样的保温材料填充至无缝为止。
(3)三、四通管壳保温施工:三、四通在发生变化时,各个方向的伸缩量都不同,很容易破坏保温结构,所以在施工时一定要认真仔细绑扎牢固,避免开裂,其结构如图图6-7所示。
四通的保温结构作法。
参照三通的作法。
膨胀缝的设置:(1)保温管道支管20m处(供热管道)、支架处、拐弯前20~30m处需留设膨胀缝,用石棉绳或玻璃棉填塞。
(2)用预制瓦块做管道保温层,在预制直线管段上每隔5~7m,应留设一条间隙为20~30mm的膨胀缝,在管弯处、管径小于或等于300mm时,应留设一条间隙为30mm膨胀缝,膨胀缝用石棉绳或玻璃棉填塞,其做法如图6-8:管道保温用铁皮做保护层,下料应比管径保温后的周长长2~3m,便于折边,其纵缝搭日应朝下,铁皮的大边长度,环形为30mm,弯管处铁皮保护层的结构如图6-9。
设备及箱罐保温一般表面比较大,目前采用较多的砌筑泡沫混凝土块或珍珠岩块、白灰、水泥保护壳等。
采用铅丝网、石棉灰保温做法,是在设备外表面焊一些钩钉,固定保温层,钩钉的间距一般为200~250mm,钩钉的直径一般为10mm,钩钉的高度与保温层厚度相同,将裁好的钢丝网用钢丝与钩钉固定,在网上抹石棉灰泥,第一次不宜抹太厚,防止粘结不牢下垂脱落,待第一遍有强度干固后,在继续分层抹,直到达设计厚度。
沥青防水卷材屋面防水层施工工艺标准8.3.1基本规定(1)沥青玛蹄脂必须按配合比严格配料、熬制,使用温度不应低于200℃,不应高于240℃。
(2)沥青防水卷材搭接宽度:满粘法,长边不小于70mm、短边不小于100mm;空铺、点粘、条粘,长边不小于100mm、短边不小于150mm,其误差不得大于10mm。
(3)沥青玛蹄脂应涂刮均匀,不得过厚或堆积。
(4)粘结层厚度:热沥青玛蹄脂宜为1~1.5mm,冷沥青玛蹄脂宜为0.5~1mm;面层厚度:热沥青玛蹄脂宜为2~3mm,冷沥青玛蹄脂宜为1~1.5mm。
8.3.2 施工准备8.3.2.1 技术准备屋面施工前,应掌握施工图的要求,选择合格的防水工程专业队,操作工人必须经培训合格并有上岗证;编制防水工程施工方案;建立自检、交接检和专职人员检查的“三检”制度;水、电设备等安装队伍已会签,确认屋面不会再剔砸孔洞。
8.3.2.2 材料要求(1)卷材:沥青防水卷材品种、标号、质量、技术性能,必须符合设计和施工技术规范的要求,并应复试达到合格。
常用的有沥青纸胎油毡、沥青玻纤胎油毡、沥青复合胎柔性防水卷材等。
1)沥青防水卷材规格见产品技术要求。
2)沥青防水卷材的外观质量和物理性能应符合产品技术要求的规定。
3)沥青玛帝脂的质量要求应符合产品技术要求的规定。
(2)胶结材料1)建筑石沥青10号、30号或道路石油沥青60号甲、60号乙。
2)填充料:滑石粉、板岩粉、云母粉、石棉粉,其含水率不大于3%,粉状通过0.045 mm 方孔筛筛余量不大于20%。
(3)其他材料:沥青防水卷材的其他材料有豆石、汽油、煤油、麻丝、苯类、玻璃布等。
豆石要求粒径3~5mm.,必须干净、干燥。
8.3.2.3 主要机具(1)沥青专用锅、炉灶、鼓风机等。
(2)油桶、油壶、笊篱(漏勺)、铁锹、刮板、棕刷、温度计(350~400℃)。
(3)消防器材用具、灭火器等。
8.3.2.4 作业条件作业面施工前应具备的基本条件:(1)屋面施工应按施工工序进行检验,基层表面必须平整、坚实、干燥、清洁,且不得有起砂、开裂和空鼓等缺陷。
本工艺标准适用于工业与民用建筑的屋面沥青油毡卷材防水层工程的施工。
2.1 材料及要求:2.1.1 沥青油毡卷材品种、标号、质量、技术性能,必须符合设计和施工技术规范的要求。
产品有合格证,并应做复试。
2.1.1.1 沥青油毡防水卷材规格见表10-4。
沥青油毡防水卷材规格表10-4标号宽度 (mm) 每卷面积 (m2) 卷重 (kg)915 粉毡≥28.51000 片毡≥31.5915 粉毡≥39.51000 片毡≥42.52.1.1.2 沥青油毡防水卷材的物理性能见表10-5。
2.1.1.3 沥青玻璃布胎油毡技术性能见表10-6。
2.1.2 胶结材料:2.1.2.1 建筑石油沥青10号、30号或道路石油沥青60号甲、60号乙。
2.1.2.2 填充料:滑石粉、板岩粉、云母粉、石棉粉,其含水率不大于3%,粉状通过900孔筛。
2.1.3 其他材料:豆石要求粒径3~5mm,汽油、煤油、麻丝、苯类、玻璃布等。
2.1.4 冷作业施工LQ-冷玛帝脂,技术性能见表10- 7。
沥青油毡防水卷材的物理性能表10-5性能要求350号500号纵向拉力 (25℃±2℃时) (N) ≥340 440耐热度 (85℃±2℃,h) 不流淌、无集中性气泡柔性 (18℃±2℃) 绕φ20mm圆棒无裂纹绕φ25mm圆棒无裂纹压力 (MPa) ≥0.10 ≥0.15保持时间 (min) ≥30 ≥30沥青玻璃布胎油毡技术性能表10-6项目性能指标玻璃纤维布重量 (g/m2)不大于 103抗剥离性 (剥离面积) 不小于2/3压力 (MPa) 不小于≥0.2保持时间 (min)不少于30吸水性 (%) 不大于0.1耐热度在85℃±2℃温度下受热2h,涂盖层无滑动拉力 (N) 在18℃±2℃时纵向不小于200柔度在0℃时绕φ20mm圆棒无裂纹LQ-冷玛帝脂技术性能表10-7项目性能指标耐热度85℃、2h、1∶1坡度无流淌滑动柔度-5℃、2h、绕φ20mm棒无裂纹粘结力揭开面不大于1/3注:冷玛帝脂与玻璃布胎沥青油毡卷材配套使用,便于冷作业施工。
2.2 主要机具:2.2.1 沥青专用锅、燃料(煤)、保温车。
2.2.2 油桶、油壶、笊篱(漏勺)、铁锹、刮板、棕刷、温度计(350~400℃)。
2.2.3 消防器材用具、灭火器等。
2.3 作业条件:2.3.1 屋面施工前,应掌握施工图的要求,选择防水工程专业队,编制防水工程施工方案。
2.3.2 屋面施工应按施工工序进行检验,基层表面必须平整、坚实、干燥、清洁,且不得有起砂、开裂和空鼓等缺陷。
2.3.3 屋面防水层的基层必须施工完毕,经养护、干燥,且坡度应符合设计和施工技术规范的要求,不得有积水现象。
2.3.4 防水层施工前,突出屋面的管根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等,应做好基层处理;阴阳角、女儿墙、通气囱根、天窗、伸缩缝、变形缝等处,应做成半径为150mm的圆弧或钝角。
2.3.5 做好材料、工具和设施的准备。
3.1 工艺流程:基层清理→沥青熬制配料→喷刷冷底子油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层3.2 基层清理:防水屋面施工前,将验收合格的基层表面的尘土、杂物清扫干净。
3.3 沥青熬制配料:3.3.1 沥青熬制:先将沥青破成碎块,放入沥青锅中逐渐均匀加热,加热过程中随时搅拌,熔化后用笊篱(漏勺)及时捞清杂物,熬至脱水无泡沫时进行测温,建筑石油沥青熬制温度应不高于240℃,使用温度不低于190℃。
3.3.2 冷底子油配制:熬制的沥青装入容器内,冷却至110℃,缓慢注入汽油,随注入随搅拌,使其全部溶解为止,配合比(重量比)为汽油70%、石油沥青30%。
3.3.3 沥青玛帝脂配制:按照《屋面工程技术规范》附录A中的规定执行,沥青玛帝脂配合成分必须由试验室经试验确定配料,每班应检查玛帝脂耐热度和柔韧性。
3.4 喷刷冷底子油:沥青油毡卷材防水屋面在粘贴卷材前,应将基层表面清理干净,喷刷冷底子油,大面喷刷前,应将边角、管根、雨水口等处先喷刷一遍,然后大面积喷第一遍,待第一遍涂刷冷底油干燥后,再喷刷第二遍,要求喷刷均匀无漏底,干燥后方可铺粘卷材。
3.5 铺贴卷材附加层:沥青油毡卷材屋面,在女儿墙、檐沟墙、天窗壁、变形缝、烟囱根、管道根与屋面的交接处及檐口、天沟、斜沟、雨水口、屋脊等部位,按设计要求先做卷材附加层,各部位构造见图10-1~图10-12。
图10-1 混凝土墙卷材泛水收头 1椕芊獠牧希?椄郊硬悖?椃浪 悖?4椊鹗簟⒑铣筛叻肿痈前澹?椝 喽?图10-2 檐沟 1椃浪 悖?椄郊硬悖?3椝 喽ぃ?椕芊獠牧?图10-3 檐沟卷材收头 1椄盅固酰?椝 喽ぃ?椃?水层;4椄郊硬悖?椕芊獠牧?图10-4 横式水落口 1椃浪 悖?椄郊硬悖?3椕芊獠牧希?椝 淇?3.6 铺贴屋面第一层油毡:3.6.1 铺贴油毡的方向:应根据屋面的坡度及屋面是否受振动等情况,坡度小于3%时,宜平行屋脊铺贴;坡度在3%~15%时,平行或垂直于屋脊铺贴;当坡度大于15%或屋面受振动,卷材应垂直于屋脊铺贴。
3.6.2 铺贴油毡的顺序:高低跨连体屋面,应先铺高跨后铺低跨,铺贴应从最低标高处开始往高标高的方向滚铺,浇油应滑油毡滚动的横向成蛇形操作,铺贴操作人员用两手紧压油毡卷向前滚压铺设,应用力均匀,以将浇油挤出、粘实、不存空气为度,并将挤出沿边油刮去以平为度;粘结材料厚度直为1~1.5mm。
冷玛帝脂厚度直为0.5~1mm。
3.6.3 铺贴各层油毡搭接宽度:长边不小于70mm,短边不小于100mm。
若第一层油毡采用花、条空铺方法,其搭接长边不小于100mm,短边不小于150mm。
3.7 铺贴屋面第二层油毡:油毡防水层若为五层做法,即两毡三油,做法同第一层。
第一层与第二层油毡错开搭接缝不小于250mm。
搭接缝用蚂帝脂封严;设计无板块保护层的屋面,应在涂刷最后一道玛帝脂时(厚度直为2~3mm)随涂随将豆石保护层撒在上面,注意均匀与粘结。
3.8 铺贴屋面第三层油毡:油毡防水层若为七层做法,操作同第一层,第三层油毡与第二层油毡错开搭接缝。
3.9 铺贴油毡卷材防水层细部构造: 3.9.1 无组织排水檐口:在800mm宽范围内卷材应满粘,卷材收头应固定封严,见图10-13。
3.9.2 突出屋面结构处防水做法:屋面与突出屋面结构的连接处。
铺贴在立墙上的卷材高度应不小于250mm,一般可用叉接法与屋面卷材相互连接,将上端收头固定在墙上,如用薄钢板泛水覆盖时,也应将卷材上端先固定在墙上,然后再做钢板(白铁)泛水,并将缝隙用密封材料嵌封严密。
其构造见图10-l~图 10-12。
3.9.3 水落口卷材防水做法:内部排水铸铁雨水口,应牢固地固定在设计位置,安装前应清除铁图10-13 无组织排水檐口 1椃浪 悖?椕芊獠牧希?椝 喽?3.9 铺贴油毡卷材防水层细部构造: 3.9.1 无组织排水檐口:在800mm宽范围内卷材应满粘,卷材收头应固定封严,见图10-13。
3.9.2 突出屋面结构处防水做法:屋面与突出屋面结构的连接处。
铺贴在立墙上的卷材高度应不小于250mm,一般可用叉接法与屋面卷材相互连接,将上端收头固定在墙上,如用薄钢板泛水覆盖时,也应将卷材上端先固定在墙上,然后再做钢板(白铁)泛水,并将缝隙用密封材料嵌封严密。
其构造见图10-l~图 10-12。
3.9.3 水落口卷材防水做法:内部排水铸铁雨水口,应牢固地固定在设计位置,安装前应清除铁图10-13 无组织排水檐口 1椃浪 悖?椕芊獠牧希?椝 喽?锈,刷好防锈漆,水落口连接的各层卷材应牢固地粘贴在杯口上,压接宽度不小于100mm。
水落口周围500mm范围,泛水不小于5%;基层与水落口杯接触处应留20mm宽、20mm深凹槽,用玛帝脂嵌填密实,见图10-10。
3.9.4 伸出屋面管道根部做法:根部周围做成圆锥台,管道.与找平层相接处留凹槽,嵌密封材料,防水层收头处用钢丝箍紧,并嵌密封材料。
见图10-9。
3.10 铺设卷材防水屋面保护层:一般油毡屋面铺设绿豆砂(小豆石)保护层,豆石须洁净,粒径为3~5mm为佳,要求材质耐风化,涂刷2~3mm厚的沥青玛帝脂,均匀撒铺豆石,要求将豆石粘结牢固。
4.1 保证项目:4.1.1 油毡卷材和胶结材料的品种、标号及玛统脂配合比,必须符合设计要求和屋面工程技术规范的规定。
4.1.2 屋面油毡卷材防水层,严禁有渗漏现象。
4.2 基本项目:4.2.1 油毡卷材防水层的表面平整度应符合排水要求,无积水现象。
4.2.2 油毡卷材铺贴的质量,冷底子油应涂刷均匀,铺贴法、压接顺序和搭接长度符合屋面工程技术规范的规定,粘贴书固,无滑移、翘边、起泡、皱折等缺陷。
4.2.3 泛水、檐口及变形缝的做法应符合屋面工程技术规范的规定,粘贴牢固、封盖严密;油毡卷材附加层、泛水立面收头等,应符合设计要求及屋面工程技术规范的规定。
4.2.4 油毡卷材屋面保护层:4.2.4.1 绿豆砂保护层:粒径符合屋面工程技术规范的规定,筛洗干净,撒铺均匀,预热干燥,粘结牢固,表面清洁。
4.2.4.2 板材保护层:表面洁净,图案清晰,色泽一致、接缝均匀,周边直顺,板块无裂纹、掉角和缺楞等现象;坡度符合设计要求,不倒泛水,无积水,管根结合处严密牢固,无漏渗。
立面结合与收头处高度一致,结合牢固,出墙厚度适宜。
4.2.4.3 整体保护层:表面密实光洁,无裂纹、脱皮、麻面、起砂等现象;不倒泛水、无积水,坡度符合设计要求;管根结合,立面结合,收头结合牢固,无渗漏。
4.2.5 排气屋面:排气道纵横贯通,无堵塞,排气孔安装牢固,位置正确,封闭严密。
4.2.6 水落口及变形缝、檐口:水落口安装牢固,平正,标高符合设计要求。
变形缝、檐口薄钢板安装顺直,防锈漆及面漆涂刷均匀,有光泽。
4.3 允许偏差项目,见表10-8。
油毡防水卷材屋面允许偏差表10-8项次项目允许偏差检查方法1 卷材搭接宽度-10mm 尺量检查2 玛帝脂软化点±5℃3 沥青胶结材料使用温度-10℃5.1 施工过程中应防止损坏已做好的保温层、找平层、防水层、保护层。
5.2 施工屋面运送材料的手推车支腿应用麻布包扎,防止将已做好的面层损坏。
5.3 防水层施工时应采取措施防止污染墙面、檐口及门窗等。
5.4 屋面施工中应及时清理杂物,不得有杂物堵塞水落口、斜沟等。
5.5 屋面施工各构造层应及时进行,特别是保护层应与防水层连续做,以保证防水层的完整。
6.1 屋面积水:有泛水的屋面、檐沟,因泛水过小,不平顺:基层应按设计或规定做好泛水,油毡卷材铺贴后,屋面坡度、平整度应符合屋面工程技术规范的要求。
6.2 屋面渗漏:屋面防水层铺贴质量有缺陷,防水层铺贴中及辅贴后成品保护不好,损坏防水层,应采取措施加强保护。
