技术大餐｜本田车系小排量摩托车电喷系统分析及简单维修作者：摩托中国冯开德2018年以后国家对摩托车的排放标准控制更为严格，生产厂商将全面推行摩托车电喷系统，以响应国家的环保举措，因此电喷摩托车维修技术的普及迫在眉睫，厂家会对他的定点维修站的售后服务人员进行培训，但我们社会维修人员就没有这么好的待遇了，维修数据对我们也是保密的。

幸运的是全国摩托车维修技术俱乐部自2014年下半年来分期对会员进行培训，我有幸成为首期培训的二十名会员中的一员，经过学习我对市场上常见的本田车系小排量摩托车，如五羊本田佳御110T、110T——A、五羊优客110、新本飘悦110的线路进行分析，得出一点浅薄的经验总结，希望与会员朋友共同分享，基于本人水平有限，对电路的分析能力一般，不足和有误之处还请各位维修界大咖予以斧正，以期抛砖引玉共同进步。

佳御110T五羊本田佳御110T电喷系统是现有小排量摩托车中较为复杂的一种，全车共有五只继电器，运行时除起动继电器不工作外，其余四只必须同时参与动作，缺一不可。

对于初次接触此车线路的维修人员，佳御110T的电路设计绝对会令人抓狂，与传统踏板车的电起动系统相比，已经颠覆了这么多年来固化在我们脑海中的电路程式。

图一首先电起动按钮不再是直接连接到起动继电器的线圈或者是12V 电源线，起动继电器的线圈一端接12V电源另一端接ECM电起动继电器线圈控制脚，图（一）中起动继电器线圈接到ECM上的那根黄/绿线，依靠ECM在内部将其接地而吸合起动继电器，但这需要电起动按钮为ECM起动信号识别脚，图（一）中接到ECM上的那根白/绿线提供一个地电位才能实现。

踏板车起动时需要握住或踏下前后制动，此时起动按钮从刹车开关处得到的是一个12V正电压，这样的话按照常规的电路连接是不可能将12V正电压直接转变为地电位提供给ECM起动信号识别引脚，在这里就引入了一只缓冲继电器，缓冲继电器的线圈一端接地另一端接刹车开关提供的12V电压，只要刹车灯亮起，缓冲继电器就会得电吸合，它的触点一端接地另一端接起动开关，起动开关接到ECM起动信号识别引脚（白/绿线），这时只要按下电起动按钮，ECM起动信号识别脚就会得到一个地电位，将起动继电器线圈在ECM内部接地，起动继电器吸合，起动机工作。

继电器和控制单元位置
仪表板
ᱎ㛑 ECU ‫⬉ᦤܡ‬䆱᥻ࠊऩ‫ܗ‬
22-20
62TA020W_22.book Page 21 Wednesday, November 28, 2007 4:19 PM
䔺䑿
থࡼᴎ䰆ⲫ䫕ℶ᮴䩹࣭᥻ࠊ⚍☿ᓔ݇᥻ࠊऩ‫ܗ‬
IG 或 IGN IMA
IMMOBI. IMRC IMT IN INJ INT IQA ISV
KS
L L/C LCD LED LEV LF LH LHD LR LSD L4
MAF MAP MAX. MBS MCK MCM MCU MICS MICU MIL MIN. MPI M/S M/T MTF
进气旁通 怠速空气控制 怠速空气控制阀 进气谐振器 进气温度 点火控制单元 识别 内径 智能型双火花塞顺序 点火系统 点火 怠速混合调节 集成式电机助力系统 发动机防盗锁止系统 进气歧管管路控制系统 进气歧管调节 进气 喷射 间歇，间断 喷油量调整 （柴油机车型） 进气调节阀

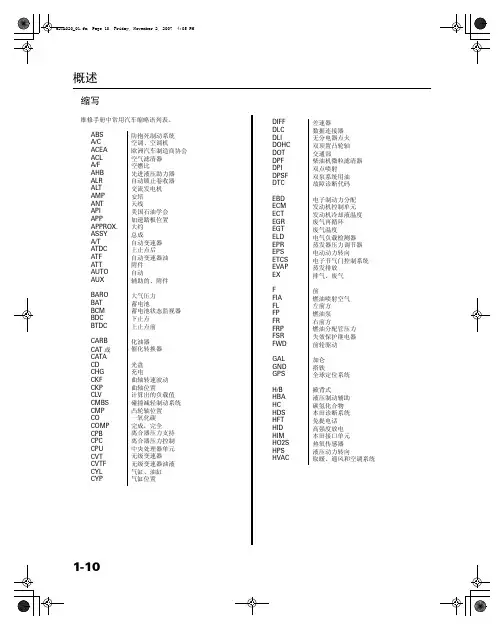

防抱死制动系统 空调、空调机 欧洲汽车制造商协会 空气滤清器 空燃比 先进液压助力器 自动锁止卷收器 交流发电机 安培 天线 美国石油学会 加速踏板位置 大约 总成 自动变速器 上止点后 自动变速器油 附件 自动 辅助的、附件
BARO BAT BCM BDC BTDC
大气压力 蓄电池 蓄电池状态监视器 下止点 上止点前
䕧ߎ䕈˄ࡃ䕈˅ 䕀䗳Ӵᛳ఼
ATPFWD C18 㪱㡆/咘㡆
ব䗳఼ḷԡᓔ݇
ETCSM+ ETCSM-
C2
C3
VCC5 B18
TPSA B17
TPSB B26
SG6 B33
㪱㡆
㓓㡆
㪱㡆 㑶㡆/咥㡆 㑶㡆/㪱㡆 㓓㡆

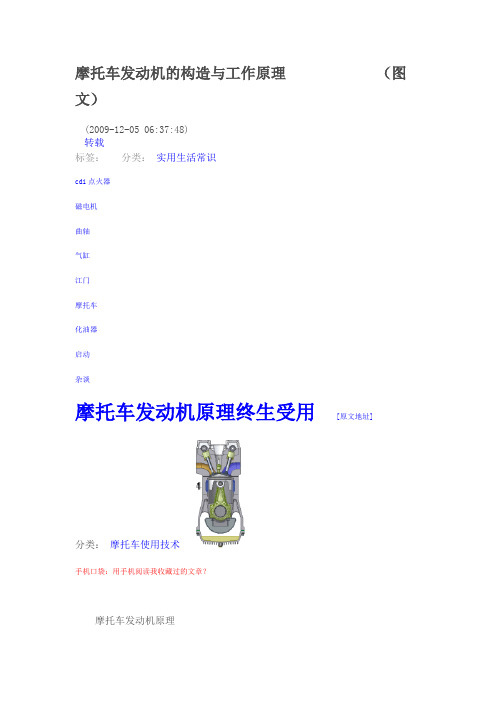

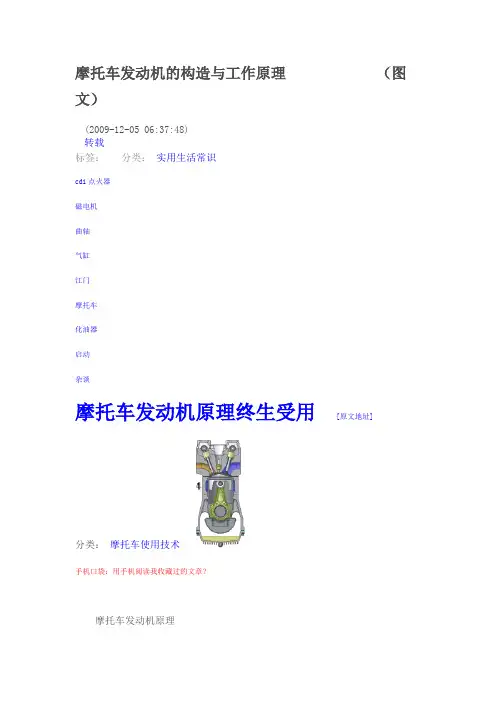

摩托车发动机的构造与工作原理（图文）(2009-12-05 06:37:48)转载分类：实用生活常识标签：cdi点火器磁电机曲轴气缸江门摩托车化油器启动杂谈摩托车发动机原理终生受用[原文地址] Array分类：摩托车使用技术手机口袋：用手机阅读我收藏过的文章？摩托车发动机原理[/url]图1-1新大洲GY6-125发动机w_图1-2江门中裕GY6发动机"}y 也许大多数人都曾感受，当我们还是菜鸟时，我们甚至连化油器是什么样子都不知道，菜得连怠速都不会调整。

现在，也许将来，我们仍然会很菜，摩托车上的技术总是不断更新发展着，作为机车羔羊这样一个网站，我们的初衷就是提供一个大家交流学习的场所，不断提高大家的机车知识、普及机车文化。

- 宗申集团官方论坛 -- 宗申集团官方论坛 T 作为一个摩托车手，具有一些发动机知识是必要的。

在这里，我们试图做一些最基本的知识图解，把我们知道的告诉大家，也许它确实是很初步，但是，也许它对摩托菜鸟会很有用。

而且以后，我们希望我们之中的好手，提供这方面的文章，大家共同分享，共同提高。

}w\xos 宗申集团官方论坛 -- 宗申集团官方论坛 MpQ 这次我们首先要提供的是GY6的资料，图1-1,图1-2是两个GY6发动机。

图1-1是用于新大洲白雪公主的GY6，图1-2是江门中裕产的。

GY6在国内按照国家规定的汽油机型号标示方法，一般摩托厂家标式为XX152QMI，例如JC152QMI，其中JC是金城厂的缩写、1是指单缸、52是指缸径、Q指强制风冷。

TeFfY_ 我们首先要提供的是GY6的资料，一方面因为它是目前国内踏板上最普遍的发动机。

另一方面，虽然它是很老的设计，但是由于它的简单和可靠，所以可以做为我们了解的第一个对象。

当你了解了GY6发动机结构，再去看本田水冷大鲨、株洲雅马哈凌鹰等车，就会感觉容易许多。

GY6的参数几呼是固定的：缸径52.4X 57.8mm,压缩比9.2:1，但是国内生产的GY6，功率和扭距都远远不及光阳原厂，参数高低不一，有的标示最大功率可达6.2KW/7500r，有的则只能达到5.4KW/7500r,但其共同点几呼是都是在4000转时达到最大扭距，踏板的起步转速一般是2700转，所以感觉GY6起步还是较为有力的。

1.本田WIN100型摩托车电路图2.本田CHA125型摩托车电路图3.本田GG125,CG125M摩托车电路图4.本田CH125摩托车电路图5.本田CB125T摩托车电路图6.本田CB125S摩托车电路图7.本田CBZ125F摩托车电路图8.本田CBX125C摩托车电路图9.本田CBX250摩托车电路图10.本田VT250摩托车电路图11.本田VT250F摩托车电路图12.本田NSR250摩托车电路图13.本田CBR250R(K)摩托车电路图14.本田CBR400R摩托车电路图15.本田VF400F摩托车电路图16.本田CBX400F摩托车电路图17.雅马哈TZR125摩托车电路图18.雅马哈TZR125摩托车电路图19.雅马哈SR125摩托车电路图20.雅马哈SR125Z摩托车电路图21.雅马哈XV125（S）摩托车电路图22.雅马哈XV250摩托车电路图23.雅马哈TZR250摩托车电路图24.雅马哈TZR250R，RS摩托车电路图25.雅马哈FZR400摩托车电路图26.铃木AX100摩托车电路图27.铃木GS125ES摩托车电路图28.铃木AN125摩托车电路图29.铃木GN125R，ER摩托车电路图30.铃木GN250摩托车电路图31.铃木GN250N摩托车电路图32.铃木GSX-R250摩托车电路图33.铃木GSX400摩托车电路图国产国产摩托车电路图集11.嘉陵JL50QT-9摩托车电路图2.南方羚羊NF50摩托车电路图3.轻骑木兰QM50QW-B型摩托车电路图4.建设JS50Q-4A型摩托车电路图5.建设JS50QT-8型摩托车电路图6.金城JC50QT-6型摩托车电路图7.春兰CL50QT型摩托车电路图8.新大洲.本田SDH50QT-16型摩托车电路图9.新大洲.本田SDH50QT-40型摩托车电路图10.钱江QJ50T-5型摩托车电路图11.天马TM50Q-3，TM100-2，TM100-2A，TM110-9，TM110-9A，TM125-2型摩托车电路图12.天马TM50QT-7，TM100T-4，TM125T-2型摩托车电路图13.嘉陵，本田JH70型摩托车电路图14.金城CJ70B型摩托车电路图15.重庆雅马哈CY80型摩托车电路图16.嘉陵JH90A，JH90C型摩托车电路图17.建设，雅马哈风帆JYM90摩托车电路图18.金城JC90T-8型摩托车电路图19.大阳DY90-3A型摩托车电路图20.嘉陵JH100型摩托车电路图21.建设JS125T-26型摩托车电路图22.建设JS100-8型摩托车电路图23.五洋.本田WH100T(基本型B型C型)型摩托车电路图24.五羊.本田WH100T(A型D型)型摩托车电路图25.五羊.本田WH100T-E型摩托车电路图26.新大洲.本田SDH100-41型摩托车电路图27.轻骑野马QM100型摩托车电路图28.轻骑雄风QS100型摩托车电路图29.宗申ZS100-10型摩托车电路图30.宗申ZS100-18型摩托车电路图国产摩托车电路图集21.力帆LF100-5摩托车电路图2.力帆LF100T-2摩托车电路图3.隆鑫LX100-3，LX110-3摩托车电路图4.大阳DY110-11摩托车电路图5.金城.铃木AX100摩托车电路图6.金城JC100A摩托车电路图7.金轮JL100-10A摩托车电路图8.钱江QJ100摩托车电路图9.钱江QJ100T-4摩托车电路图10.钱江QJ100T-5F摩托车电路图11.光阳名流CH100（微电脑）摩托车电路图12.天马TM100，TM100A，TM110-8，TM110-8A，TM125，TM150-6（电启动）摩托车电路图13.天马TM100-10，TM125-10，TM150-4摩托车电路图14.雅奇YQ100摩托车电路图16.嘉陵JL110-8摩托车电路图17.建设JS110-2摩托车电路图18.建设JS110-3摩托车电路图19.建设雅马哈JY110摩托车电路图20.劲隆JL110-3摩托车电路图21.劲隆JL110-10摩托车电路图22.隆鑫LX110-c,LX125-10,LX150-8摩托车电路图23.宗申ZS110-5摩托车电路图24.宗申ZS110-9摩托车电路图25.宗申ZS110-12摩托车电路图26.大江DJ110摩托车电路图27.嘉陵JH125摩托车电路图28.嘉陵125-3摩托车电路图29.嘉陵JH125-9（CM125）摩托车电路图30.嘉陵125D摩托车电路图国产摩托车电路图集31.嘉陵JL125-12摩托车电路图2.嘉陵JL125-19摩托车电路图3.嘉陵JL125T-10B10摩托车电路图4.嘉陵125T-15摩托车电路图5.嘉陵。

摩托车发动机构造原理图气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。

我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。

图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。

当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。

图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。

在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。

我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。

图6-4 一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。

活塞环分气环、油环。

GY6有二道气环，一道油环。

气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。

在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设臵的。

国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。

合资的和进口的就贵许多，甚至数倍。

BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。

图7-2是风扇盖。

图7-3是各种冷却风扇。

图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。

ppt课件
ppt课件
5．冷却系 功用：帮助发动机散热，以保持正常工作温度。 主要类型：水冷式和风冷式。 6．点火系 功用：点燃混合气体，使其燃烧做功。 主要类型：传统点火式和电子点火式 7、起动系 功用：使发动机由停止进入工作状态。 主要类型：脚蹬式和电力起动
ppt课件
课后复习思考题
曲柄连杆机构的功用是将燃烧产生的热能转 化为机械能的机构，它是发动机产生动力的 主要机构。活塞在汽缸中的往复运动变换为 曲轴的旋转运动，以实现发动机的工作循环 并输出动力。
曲柄连杆机构主要由活塞组、连杆组和曲轴 飞轮组等构成。
机体零件构成了发动机的骨架，所有运动零 件和辅助系统都由它支承。由机体、汽缸体、 汽缸垫、汽缸盖和曲轴箱等构成。
2) 燃烧室形状一般采用半球形结构，这种结构换 气效率高、热损失小，适用高速运转。小功率发动 机连杆的大、小头采用滚针轴承，适用高转速；

ppt课件
3）采用风冷却，即利用摩托车行驶的迎风进行冷 却；
4)单缸汽油机一般采用蓄电池点火或磁电机点火 5)润滑方式采用掺油雾化润滑，这种简单润滑方式
ppt课件
ppt课件
2．气缸体的结构种类
1)二冲程发动机的气缸体： 二冲程发动机的气 缸壁上都铸有配气用的进气、排气孔和扫气孔，如 图2-7所示的南方NFl25摩托车气缸体的气缸内壁设 有7个气孔，其中1个排气孔、2个主扫气孔、2个次 扫气孔、1个辅助扫气孔、1个进气孔。铃木AXl00 摩托车气缸体有5个孔，1个排气孔，3个扫气孔和1 个进气孔。又因采用风冷式，缸体外表设有散热片， 与缸体铸成一体。
(2)铝合金缸体加镶合金铸铁缸套，镶套的方法有两 种：一是将合金铸铁的缸套粗加工后再压人缸体的 铸造，如南方NFl25、重庆雅马哈CY80等车型，这 种结构多用于风冷式发动机；另一种方式是将精加 工好的合金铸铁缸套压配在铝合金缸体的座孔中， 此种结构多用于水冷式发动机，如图2-6所示。

蓝/橙
蓝/橙
黑/白
黄/黑
4
3 熔丝 13 7.5A 蓝/橙 黑/白 发动机 控制系统 N R P D 自动变速器 2 档位开关 (变速驱动桥 后下方)
1
2
蓝/白 1 蓝/白
蓝/白 D13 B24 S 16
乘客侧 仪表板下 熔丝/ 继电器盒
黄/绿
黄/绿
A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 A17 A18 A19 A20 A21 A22 A23 A24 A25 A26 A27 A28 A29 A30 A31 A32
接地点401 音响装置 接地点581 1 黑 (仪表板左侧) (右踢脚板后)
3
1 起动机 切断 继电器 熔丝 4 7.5A
3 黑/黄
接地点 581(左踢 右后 驾驶员侧 换档锁止 驾驶员 前乘客 电动天窗 左后 脚板后) 多路控制 电磁阀 电动车窗 电动车窗 电动车窗开启/闭合 电动车窗 电动机 电动机 电动机 继电器 电动机 单元
(未使用) 蓝/白 连接 插头
熔丝1 15A
熔丝2 10A
起动机 切断 继电器
LOCK(O)
START(III) 点火 开关 黑/白 白 点火开关 熔丝 42 50A 电力负荷 探测器 (ELD) 发动机罩下 熔丝/继电器 盒(发动机舱 右后)
熔丝7 7.5A
熔丝10 7.5A
倒车继电器 驾驶员侧 多路控制单元 黑/黄 黑/黄 粉红 黑/黄 黑/黄 1 黑/黄 4 黑/黄 6 黑/黄 B4 到乘客侧仪 表板下 熔丝/继电器 盒(接线图3/4) 黄 黄 黄 5 黑/黄 白 黑/黄 黄/黑 1 绿/黑 绿/黑 7 绿/黑 绿/黑 5 4

如图5.20所示，将点火开关打到IG2挡，电动后 视镜开关打到右、左转位置时，电路中电流由蓄 电池正极－黑线－(发动机盖下熔断器/继电器盒 中的熔断器)No. 41(100A), No. 42(50A)－白线－点 火开关－黄线－(驾驶席侧仪表板下熔断器/继电 器盒)熔断器No.4 (7.5Ａ)－黄/黑线－电动后视镜 开关1端子－电动后视镜开关左移触点－电动后 视镜开关8号端子－黄/ 白线－后现镜４号端子 －右后视镜左、右回转电机－后视镜3号端子－ 浅绿线－电动后视镜开１０号端子－电动后视镜 开关左移触点－电动后视镜开关2号端子－黑线 －G551搭铁－蓄电池负极。右后视镜向左转。

同时.电路由蓄电池正极－黑线(发动机盖下 熔断器/继电器盒中的熔断器)No. 41(100 A)、 No.54(40 A)－黄线－(前乘客席侧仪表板下熔断 器/继电器盒)No. 13(7.5 A)－白/黄线－可伸缩式 电动车镜控制单元5号端子－可伸缩式电动车镜 控制单元6号端子－红/蓝线－左后视镜4号端子 －左后视镜伸缩执行机构电磁阀动合触点接通－ 左后视镜伸缩执行机构电机一左后视镜2号端子 －红/黄线－可伸缩式电动车镜控制单元7号端子 －可伸缩式电动车镜控制单元4号端子－黑线－ G501－蓄电池负极。左电动后视镜从伸出位置缩 回。

如图5.20所示，将点火开关打到ＩG2挡，电动后 视镜开关打到右、下位置时，电路中电流由蓄电 池正极－黑线－(发动机盖下熔断器/继电器盒中 的熔断器)No. 41(100 A), No. 42 (50 A )－白线－点 火开关－黄线－(驾驶席侧仪表板下熔断器/继电 器盒)熔断器No.4 (7.5 A)－黄/黑线－电动后视镜 开关1端子－电动后视镜开关下触点－电动后视 镜开关8号端子一黄/白线－后视镜4号端子－右 后视镜上、下移动电机－后视镜5号端子－蓝/白 线－电动后视镜开关4号端子－电动后视镜开关 下触点－电动后视镜开关2号端子－黑线－G551 搭铁－蓄电池负极，右后视镜向下倾斜。

8B机车电器线路图2.为了扩大机车的恒功率速度范围。

过载过程由EXP(5/H6)通过控制负线(1529号线)的接通与关断来实现组合接触器XC线圈(5/G6)的接通与关断,通过XC主触头(1/E5-11)的闭合与断开,实现牵引电动机1-6D磁场削弱和返回到全磁场的自动控制。

4.2.5机车的电阻制动回路当机车实行电阻制动时(下坡运行或平道减速),先把主手柄返回“0”位,切断1-6C线圈的供电电路,然后将换向手柄由“牵引”位换到相应的制动位,如“前制”位,这时司机控制器于1046号线(6/C6)相连的触头闭合,接通工况转换开关HKG的制动电空阀线圈,(6/C11)电路,工况转换开关HKG转到制动位,这时,在主电路里HKG牵引主触头断开,使各直流牵引电动机1-6D的电枢绕组与各自的制动电阻连接起来,同时,把1-6D的励磁绕组串联起来。

在控制回路里,HKG的常开触头(6/H4)闭合,接通了7ZJ线圈(6/H6)的供电电路,HKG的常开触头(5/D5)闭合为接通制动电空接触器ZC 线圈(5/D11),联锁电空阀ZLF线圈(5/D11)供电电路作好准备。

在电阻制动回路里,7ZJ常闭触头(4/E4)断开,使R3全部串入励磁机的励磁回路,进一步削弱了电阻制动工况下的励磁回路。

在控制回路中,7ZJ常闭触头(5/D8)的作用是:在电阻制动情况下, LC线圈(5/D12)受失风继电器FSJ(5/D6)控制,保证机车的安全。

当主手柄由“0”位移到“1”位时,方向转换开关HKF的前进电空阀线圈得电,其作用与“前进”位相同,同时,LLC、1-6C线圈分别得电。

LLC、1-6C的作用与“前进”相同。

同时接通制动电空接触器ZC线圈(5/D11)。

当主手柄高于“1”位时,中间继电器1ZJ线圈(6/C10)得电,1ZJ常开触头(5/D8)闭合,接通LC(5/D11)线圈,ZC常闭主触头(1/B12)闭合,接通了同步主发电机对直流牵引电动机励磁绕组的供电电路,使直流牵引电动机处于它励发电机工况,利用其电磁转矩,使机车产生制动力,机车进入电阻制动工况运行。

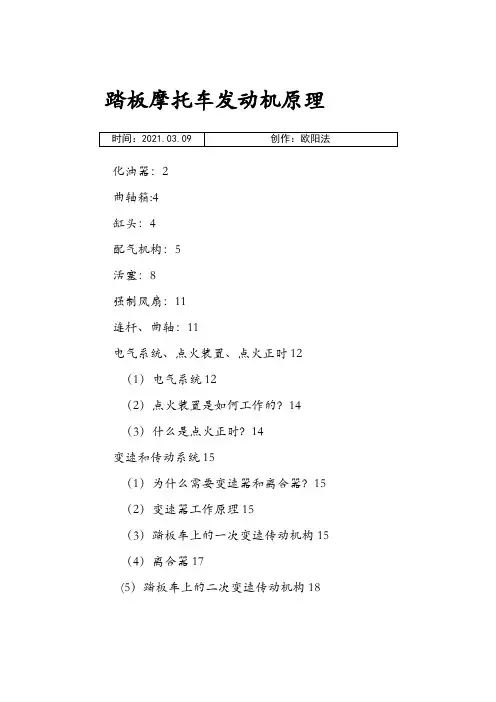

踏板摩托车发动机原理化油器：2曲轴箱:4缸头：4配气机构：5活塞：8强制风扇：11连杆、曲轴：11电气系统、点火装置、点火正时12（1）电气系统12（2）点火装置是如何工作的？14（3）什么是点火正时？14变速和传动系统15（1）为什么需要变速器和离合器？15（2）变速器工作原理15（3）踏板车上的一次变速传动机构15（4）离合器17(5）踏板车上的二次变速传动机构18启动机构20（1）脚启动机构20（2）电启动机构21图1-1 新大洲GY6-125发动机图1-2 江门中裕GY6发动机也许大多数人都曾感受，当我们还是菜鸟时，我们甚至连化油器是什么样子都不知道，菜得连怠速都不会调整。
