采暖、建筑给水系统保温

GB50242-2002 建造给排水及采暖工程施工质量验收规范前言本规范是根据我部建标[1996]4 号文件精神，由辽宁省建设厅为主编部门，沈 阳市城乡建设委员会为主编单位，会同有关单位共同对《采暖与卫生工程施工及验 收规范》GBJ242-82 和《建造采暖卫生及煤气工程质量检验评定标准》GBJ302-88 修 订而成的。

在修订过程中，规范编制组开展了专题研究，进行了比较广泛的调查研 究，总结了多年建造给水、排水及采暖工程设计、材料、施工的经验，按照"验评分 离、强化验收、完善手段、过程控制"的方针，进行全面修改，增加了建造中水系统 及游泳池水系统安装、 换热站安装、低温热水地板辐射采暖系统安装以及新材料(如: 复合管、塑料管、铜管、新型散热器、快装管件等)的质量标准及检验方法，并以多 种方式广泛征求了全国有关单位的意见，对主要问题进行了反复修改，于2001 年8 月经审查定稿。

本规范主要规定了工程质量验收的划分，程序和组织应按照国家标准《建造工 程施工质量验收统一标准》 GB50300 的规定执行； 提出了使用功能的检验和检测内 容；列出了各分项工程中主控项目和普通项目的质量检验方法。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在 《工程建设标准化》杂志上。

本规范以黑体字标志的条文为强制性条文，必须严格 执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验、积累 资料，随时将有关的意见和建议反馈给沈阳市城乡建设委员会、国家标准《建造给 水排水及采暖工程施工质量验收规范》管理组(地址:沈阳市和平区总站路115 号建筑大厦8F ，邮政编码:110002，EMAIL:)本规范主编单位:沈阳市城乡建设委员会本规范参编单位:中国建造东北设计研究院沈阳山盟建设(集团)公司辽宁省建造设计研究院沈阳北方建设(集团)公司中国建造科学研究院哈尔滨工业大学总则，以供今后修订时参考。

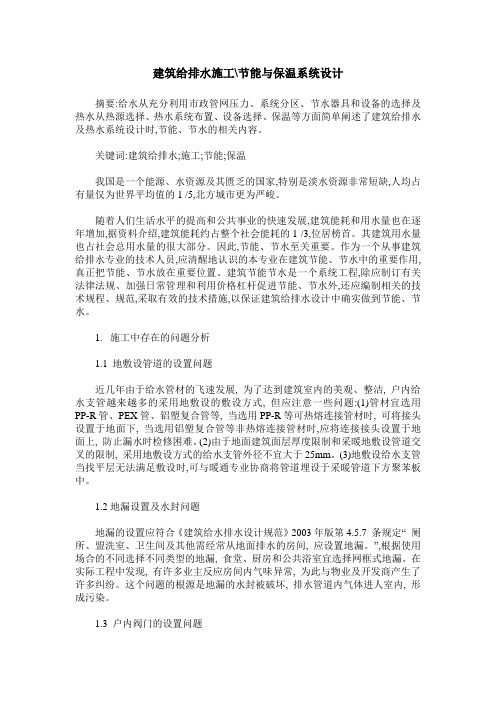

建筑给排水施工\节能与保温系统设计摘要:给水从充分利用市政管网压力、系统分区、节水器具和设备的选择及热水从热源选择、热水系统布置、设备选择、保温等方面简单阐述了建筑给排水及热水系统设计时,节能、节水的相关内容。

关键词:建筑给排水;施工;节能;保温我国是一个能源、水资源及其匮乏的国家,特别是淡水资源非常短缺,人均占有量仅为世界平均值的1 /5,北方城市更为严峻。

随着人们生活水平的提高和公共事业的快速发展,建筑能耗和用水量也在逐年增加,据资料介绍,建筑能耗约占整个社会能耗的1 /3,位居榜首。

其建筑用水量也占社会总用水量的很大部分。

因此,节能、节水至关重要。

作为一个从事建筑给排水专业的技术人员,应清醒地认识的本专业在建筑节能、节水中的重要作用,真正把节能、节水放在重要位置。

建筑节能节水是一个系统工程,除应制订有关法律法规、加强日常管理和利用价格杠杆促进节能、节水外,还应编制相关的技术规程、规范,采取有效的技术措施,以保证建筑给排水设计中确实做到节能、节水。

1. 施工中存在的问题分析1.1 地敷设管道的设置问题近几年由于给水管材的飞速发展, 为了达到建筑室内的美观、整洁, 户内给水支管越来越多的采用地敷设的敷设方式, 但应注意一些问题:(1)管材宜选用PP-R管、PEX管、铝塑复合管等, 当选用PP-R等可热熔连接管材时, 可将接头设置于地面下, 当选用铝塑复合管等非热熔连接管材时,应将连接接头设置于地面上, 防止漏水时检修困难。

(2)由于地面建筑面层厚度限制和采暖地敷设管道交叉的限制, 采用地敷设方式的给水支管外径不宜大于25mm。

(3)地敷设给水支管当找平层无法满足敷设时,可与暖通专业协商将管道埋设于采暖管道下方聚苯板中。

1.2 地漏设置及水封问题地漏的设置应符合《建筑给水排水设计规范》2003年版第4.5.7 条规定“ 厕所、盟洗室、卫生间及其他需经常从地面排水的房间, 应设置地漏。

”,根据使用场合的不同选择不同类型的地漏, 食堂、厨房和公共浴室宜选择网框式地漏。

建筑给水排水及采暖工程部分建筑给水排水及采暖工程部分是建筑设计中非常重要的一部分，它关系到建筑物水、热、气的使用与排放。

本文将围绕着建筑给水排水及采暖工程的基础概念、设计方法、节能措施等方面进行探讨。

一、基本概念建筑给水排水及采暖工程部分是建筑设计中的核心部分之一。

它涉及到建筑物内部的水、污水、热等物质的输送和使用，主要包括给水系统、排水系统、热力系统等各个方面。

给水系统主要包括水源设施、输水管道、水泵、水箱、阀门等组成部分。

它的主要功能是将自来水或井水引入建筑物内部供人们使用，包括用水、饮用水、消防水等。

排水系统则是将建筑物内部污水排到外部污水处理站。

它主要包括污水产生设施、排污管道、污水处理设施等组成部分。

热力系统是指建筑物内部的供暖、空调和热水等部分。

它的主要组成部分包括锅炉、暖气片、换热器、管道等一系列设备。

热力系统的作用是将天然气、石油等能源转化为热能，为人们提供舒适的室内温度和热水等服务。

二、设计方法1、给水系统设计给水系统的设计应考虑建筑用途、建筑规模、水源及水质等因素。

如果水源处于较远位置，应考虑增设水泵将水送入建筑物内部。

另外，在目前的设计中，应该优先考虑添加过滤设施和净化设备，以保证用水的卫生安全和水质。

2、排水系统设计排水系统设计要考虑的主要因素是建筑规模和排水量。

在排水管道设计中，需要考虑污水的排放方式、排放的管道高度和管径大小等。

同时，在设计过程中需要注意选择质量可靠的检修井盖，以便于排水管道的清洁和检修。

3、热力系统设计热力系统的设计主要考虑建筑的供暖、空调和热水使用。

应该根据建筑物的规模、建筑用途和室内温度的需求选择合适的设备。

例如，在寒冷的北方地区，应选择较为节能的地暖系统，以使室内获得足够的供暖。

三、节能措施建筑给水排水及采暖工程部分的节能措施，主要包括以下几个方面：1、采用节水措施在给水系统设计中，应该采用节水设备，例如压力水箱、自动闭门水龙头等，以减少用水的消耗，避免浪费。

给水塑料管管道穿越楼板必须采取防渗漏措施。

穿越处应采用C20 细石砼分二次嵌缝 (第一次为板厚的2/3，待达到50％强度后进行第二次嵌缝到结构层面)，并用定型模具支设，确保其嵌灌密实.敷设管段支撑应符合设计要求，此间距亦应符合DB13(J) 23—2000 《建造给排水塑料管道工程技术规程》及CJJ/T29-98 要求。

给水管道安装完成后,应进行严格的水压试验及外观检查，同时应对管道进行冲洗、消毒(消毒液采用含20~30mg/l 有效氯溶液)。

排水塑料管材宜采用硬聚氯乙烯( PVC-U)管材,且应按高度不大于4m 设一道伸缩节。

排水管道穿越楼板、屋面应做好防水措施，并应设止水环,板底应设置塑料装饰圈。

立管支撑间距，管径为50 ㎜应不大于1.2m，管径大于等于75 ㎜的不得大于2m；横管按管径确定，但最大不得超过2m。

管道穿越墙体时，必须设置套管，套管内采用柔性材料填塞，表面应进行封闭处理。

管道井的板顶标高应低于歇息平台100mm，当管道井板标高与歇息平台标高一致时，管道穿越墙体应采用聚氨酯防水做封闭处理并制作混凝土防水墩台。

给水管道采暖系统安装完成后必须按规定进行打压试验，试验时须由现场监理人员见证,填写有关试验记录.系统打压前,必须将系统中所有截门打开，不得遗漏，以确保试验准确。

下列管道及卫生器具须进行试验，并填写相关资料、经甲方或者现场监理人员签字认可:1、±0 。

000 以下埋地管道做灌水试验；2、各种承压管道系统和设备应做水压试验；3 、卫生器具须做满水和通水试验；4、给水系统应打开三分之一的配水点做通水试验；5 、生活给水系统管到在交付使用前必须进行清洗和消毒。

采暖、给水水平管支架应采用∠20×4 角钢加设套箍或者定型卡箍，不得用立管卡具代替.在墙上固定管道支架应灌填M10 水泥砂浆、细石砼或者预制混凝土块固定，不得用木楔、钢钉等固定支架。

设置管道支架、吊架时，应充分利用已有的砼带、砼预制块或者过梁进行固定；在楼板上安装吊架时应穿透楼板.采暖管道安装前,应清除腔内留存焊渣，防止阻塞。

GB50242-2002建筑给水排水及采暖工程施工质量验收规范3.3.3地下室或地下构筑物外墙有管道穿过的，应采取防水措施。

对有严格防水要求的建筑物，必须采用柔性防水套管；3.3.16各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

4.1.2给水管道必须采用与管材相适应的关键。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

4.2.3生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

4.3.1室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射试验，达到设计要求为合格。

检验方法：实地试射检查。

5.2.1隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，在灌满观察5min，液面不降，管道及接口无渗漏为合格。

8.2.1管道安装坡度，当设计未注明时，应符合下列规定：1.气、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道坡度应为3‰，不得小于2‰；2. 气、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道坡度不应小于5‰；3.散热器支管的坡度应为1%，坡向应利于排气和泄水。

检验方法：观察，水平尺、拉线、尺量检查。

8.3.1散热器组对后，以及整组出厂的散热器在安装之前应做水压试验。

试验压力如设计无要求时应为工作压力的1.5倍，但不小于0.6MPa。

检验方法：试验时间为2~3min，压力不降且不渗不漏。

8.5.1地面下敷设的盘管埋地部分不应有接头。

检验方法：隐蔽前现场查看。

8.5.2盘管隐蔽前必须进行水压试验，试验压力为工作压力的1.5倍，但不小于0.6MPa。

检验方法：文雅1h内压力降不大于0.05MPa且不渗不漏。

8.6.1采暖系统安装完毕，管道保温之前应进行水压试验。

引言：建筑给水、排水及采暖工程中的隐蔽项目是指在建筑结构内以及不易观察到的地方进行的工程项目。

这些项目对于建筑物的正常运行起着重要的作用，但常常被忽视。

本文将详细介绍建筑给水、排水及采暖工程的隐蔽项目，从而增加人们对这些项目的认识和重视。

概述：建筑给水、排水及采暖工程的隐蔽项目包括水管隐蔽、排水管隐蔽和采暖管隐蔽等。

这些项目在建筑施工过程中进行，一旦施工完成后，人们很难直接观察到这些项目。

因此，在施工过程中要严格按照设计规范进行施工，确保工程质量和安全。

正文内容：一、水管隐蔽水管隐蔽是建筑给水系统中重要的一环。

水管隐蔽项目包括水源管和分配管道的铺设、连接和固定等。

具体的隐蔽工作包括：细致勘察和标记管道的位置；对管道进行质量检验，包括检查材料质量、焊接质量等；按照设计要求进行管道的铺设、连接，确保管道畅通无阻；对水管进行保温，防止水在管道中的温度过快流失。

水管隐蔽的小点详细阐述如下：1. 方案设计：根据建筑的需求以及给水系统的要求，确定水源和分配管道的布局方案，并进行必要的计算和设计。

2. 材料选择：根据设计方案，选择适合的水管材料，包括塑料管道、铜管、不锈钢管等。

3. 施工准备：进行施工前的相关准备工作，包括预埋管道位置的标记和勘测、准备所需材料和工具等。

4. 管道铺设：按照设计方案进行管道的铺设，包括水源管道和分配管道。

5. 连接和固定：对铺设好的管道进行连接和固定，确保连接处牢固可靠，不会出现漏水等问题。

二、排水管隐蔽排水管隐蔽是建筑排水系统中的重要一环。

排水管隐蔽项目包括污水管和雨水管的铺设、连接和固定等。

排水管隐蔽的工作的重点包括：确定排水管线的路线，确保符合排水规范；选择合适的排水管材料，如PVC管、铸铁管等；对铺设的排水管道进行质量检验，确保管道畅通无阻；对排水管道进行密封处理，防止漏水问题的发生。

排水管隐蔽的小点详细阐述如下：1. 设计规划：根据建筑布局和排水要求，确定排水管线的路线和斜度。

房屋建筑工程（给排水及采暖）施工质量控制要点项目名称施工质量控制要点建筑给水、排水及采暖工程与相关各专业之间，应进行交接质量检验，并形成记录。

1、基本规定建筑给水排水及采暖工程施工质量验收规范GB502421.阀门安装前，应作强度和严密性试验。

试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。

对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。

2.地下室或地下构筑物外墙有管道穿过的，应采取防水措施。

对有严格防水要求的建筑物，必须采用柔性防水套管。

3.采暖，给水及热水供应系统的金属管道立管管卡安装应符合下列规定：1）楼层高度小于或等于5m ，每层必须安装1个。

2）楼层高度大于5m ，每层不得少于2个。

3）管卡安装高度，距地面应为1.5~1.8m ，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度上。

4.管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部高出装饰地面20mm ；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm ，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

5.各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

地下防水工程质量验收规范GB50208固定式穿墙管应加焊止水环或环绕遇水膨胀止水圈，并作好防腐处理;穿墙管应在主体结构迎水面预留凹槽，槽内应用密封材料嵌填密实。

地下工程防水技术规范GB50108穿墙管与内墙角、凹凸部位的距离应大于250mm。

人民防空工程施工及验收规范GB501341.当管道穿越防护密闭隔墙时,必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。

2.给水管、压力排水管、电缆电线等的密闭穿墙短管,应采用璧厚大于3mm 的钢管。

3.密闭翼环应采用厚度大于3mm 的钢板制作。

钢板应平整，其翼高宜为30～~50mm。

建筑给排水及采暖装置质量验收规范【最
新版】
本规范旨在规定建筑给排水及采暖装置的质量验收标准和要求，以确保建筑物的安全运行和居住环境的舒适性。

一、总则
1.1 本规范适用于各类建筑物的给排水及采暖装置的质量验收。

1.2 建筑给排水及采暖装置的质量验收应符合国家相关法律法
规和标准规定。

二、验收范围
2.1 验收内容包括但不限于建筑物的给水系统、排水系统、采
暖系统等。

2.2 建筑物的给排水及采暖装置应按照相关设计文件进行验收。

三、验收标准
3.1 给水系统的验收标准包括但不限于供水压力、供水水质、
管道连接等。

3.2 排水系统的验收标准包括但不限于排水能力、排水管道质量、排水降噪等。

3.3 采暖系统的验收标准包括但不限于供暖效果、供暖温度、供暖能耗等。

四、验收程序
4.1 建筑给排水及采暖装置的质量验收应由建设单位委托具备相应资质的验收机构进行。

4.2 验收机构应按照相关规定和标准对建筑给排水及采暖装置进行检查和测试。

4.3 验收机构应出具详细的验收报告，包含验收结果、存在的问题及建议的整改措施等信息。

五、附则
5.1 对于不符合验收标准的建筑给排水及采暖装置，建设单位应及时采取整改措施，直至符合标准要求。

5.2 相关部门和监管机构应加强对建筑给排水及采暖装置的质量验收工作的监督和管理。

以上是《建筑给排水及采暖装置质量验收规范【最新版】》的主要内容，详细的规范和要求请参阅正式的文档。

本规范的执行有助于提高建筑物的质量水平和人们的生活品质。

建筑给、排水及采暖工程1. 简介建筑给、排水及采暖工程是建筑领域中不可或缺的一部分，它包括了建筑物内外的供水、排水及采暖系统。

这些系统在建筑物的设计和施工阶段起到了至关重要的作用，为居民提供舒适、安全、健康的居住环境。

2. 建筑给水系统建筑给水系统是建筑物内供水的系统，它包括了供水管道、水龙头、水箱等设施。

为了保证水质安全，建筑给水系统还需要安装水质净化设备。

建筑给水系统的设计需要考虑水压、供水量、供水质量等因素。

在建筑给水系统的施工过程中，需要根据实际需求进行管道的布置，安装阀门和水表等设备，并进行系统的测试和调试，确保供水系统正常运行。

3. 建筑排水系统建筑排水系统是建筑物内排水的系统，它包括了排水管道、下水道、排水泵等。

建筑排水系统的设计需要考虑排水量、排水方式、排水防水等因素。

在建筑排水系统的施工过程中，需要根据实际需求进行排水管道的布置，安装排水口和排水泵等设备，并进行系统的测试和调试，确保排水系统正常运行。

4. 采暖系统采暖系统是建筑物内提供供暖的系统，它包括了供暖管道、采暖设备、温控器等。

采暖系统的设计需要考虑供暖面积、供暖方式、供暖效果等因素。

在采暖系统的施工过程中，需要根据实际需求进行管道的布置，安装供暖设备和温控器等设备，并进行系统的测试和调试，确保采暖系统正常运行。

5. 建筑给、排水及采暖工程的重要性建筑给、排水及采暖工程在建筑领域中起着至关重要的作用。

正常运行的给、排水及采暖系统能够为建筑物提供舒适、安全、健康的居住环境。

给、排水及采暖系统的设计和施工需要专业的知识和技能，这样才能确保系统的正常运行。

在设计过程中，需要考虑到建筑物的实际需求，合理设计供水、排水和采暖系统的布局。

在施工过程中，需要精确安装各种设备，并进行系统的测试和调试。

6. 结论建筑给、排水及采暖工程是建筑领域中不可或缺的部分，它们为建筑物提供了基本的供水、排水和采暖功能。

设计和施工过程中应根据建筑物的需求进行合理布局，确保系统的正常运行。

给排水管道保温随着城市建设和工业发展的进展，各种建筑物和设施的建造也日益增加。

在这些建筑物中，给排水管道的作用至关重要。

然而，由于管道环境的特殊性，给排水管道易受温度变化的影响，导致管道内部水流结冰、堵塞等问题。

为了解决这些问题，给排水管道的保温工作变得尤为重要。

1. 保温的重要性给排水管道所处的环境通常会出现温度波动，尤其是在冬季。

如果管道没有合适的保温措施，冷空气会迅速冷却管道内部的水流，导致水流结冰，进而堵塞管道。

这不仅会对生活和生产带来不便，还可能对建筑物的结构造成损害。

因此，给排水管道的保温是在建筑物设计和施工中必不可少的一项工作。

2. 保温方式及材料选择给排水管道的保温方式有多种，常见的方法包括外保温和内保温。

外保温是将保温材料包裹在管道外部，起到隔热的效果。

内保温是在管道内部覆盖一层保温材料，减少热量的散失。

对于给排水管道的保温，常用的保温材料有聚氨酯泡沫、岩棉、硅酸铝纤维等，这些材料具有耐高温、隔热性好的特点，适合在给排水管道中使用。

3. 保温施工过程保温施工过程需要依据管道的具体情况进行。

首先，需要对管道进行清洁，以保证保温材料的粘附效果。

然后，在管道表面涂覆一层粘合剂，将保温材料固定在管道上。

对于外保温，可以通过包裹塑料布或铝箔纸来增加保温效果。

对于内保温，保温材料一般会钉在管道内壁上。

在施工过程中，需要注意保温材料的质量和施工工艺，以确保保温效果和使用寿命。

4. 保温效果及维护经过保温处理的给排水管道能够有效降低水流的结冰率，提供持续而顺畅的排水效果。

此外，保温还可以减少管道的热量散失，节约能源和维护费用。

对于保温材料的维护，需要定期检查和清洁，避免保温层受损导致保温效果减弱。

如果出现保温层破损或老化的情况，应及时更换或修补。

结论：给排水管道的保温是建筑工程中必不可少的一项工作。

通过合适的保温材料和施工工艺，可以有效降低管道结冰和热量散失的风险，保证管道的正常运行。

因此，在给排水管道的设计和施工过程中，应将保温工作纳入考虑范围，并严格按照相应标准进行施工和维护，以确保建筑物给排水系统的安全和可靠运行。
