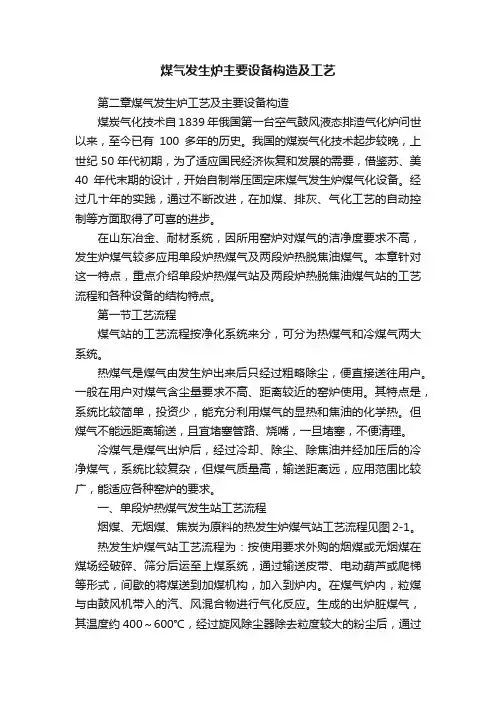

煤气发生炉主要设备构造及工艺第二章煤气发生炉工艺及主要设备构造煤炭气化技术自1839年俄国第一台空气鼓风液态排渣气化炉问世以来，至今已有100多年的历史。

我国的煤炭气化技术起步较晚，上世纪50年代初期，为了适应国民经济恢复和发展的需要，借鉴苏、美40年代末期的设计，开始自制常压固定床煤气发生炉煤气化设备。

经过几十年的实践，通过不断改进，在加煤、排灰、气化工艺的自动控制等方面取得了可喜的进步。

在山东冶金、耐材系统，因所用窑炉对煤气的洁净度要求不高，发生炉煤气较多应用单段炉热煤气及两段炉热脱焦油煤气。

本章针对这一特点，重点介绍单段炉热煤气站及两段炉热脱焦油煤气站的工艺流程和各种设备的结构特点。

第一节工艺流程煤气站的工艺流程按净化系统来分，可分为热煤气和冷煤气两大系统。

热煤气是煤气由发生炉出来后只经过粗略除尘，便直接送往用户。

一般在用户对煤气含尘量要求不高、距离较近的窑炉使用。

其特点是，系统比较简单，投资少，能充分利用煤气的显热和焦油的化学热。

但煤气不能远距离输送，且宜堵塞管路、烧嘴，一旦堵塞，不便清理。

冷煤气是煤气出炉后，经过冷却、除尘、除焦油并经加压后的冷净煤气，系统比较复杂，但煤气质量高，输送距离远，应用范围比较广，能适应各种窑炉的要求。

一、单段炉热煤气发生站工艺流程烟煤、无烟煤、焦炭为原料的热发生炉煤气站工艺流程见图2-1。

热发生炉煤气站工艺流程为：按使用要求外购的烟煤或无烟煤在煤场经破碎、筛分后运至上煤系统，通过输送皮带、电动葫芦或爬梯等形式，间歇的将煤送到加煤机构，加入到炉内。

在煤气炉内，粒煤与由鼓风机带入的汽、风混合物进行气化反应。

生成的出炉脏煤气，其温度约400～600℃，经过旋风除尘器除去粒度较大的粉尘后，通过带内衬砖（或保温）和排灰斗的热煤气管道直接送往窑炉。

17图2-1 单段炉热煤气站工艺流程二、两段炉热脱焦油煤气站工艺流程两段炉热脱焦油煤气站工艺流程如图2-2所示：图2-2 两段炉热脱焦油煤气站工艺流程两段炉热脱焦油煤气站工艺流程为：原料煤在煤场进行破碎、筛分后，符合工艺要求粒度的中块煤，经上煤系统加入到煤仓中，再经加煤机构间歇地进入煤气炉内，煤受到来自气化层的热煤气加热脱除水分及挥发分成为低温干馏半焦。

两段式煤气发生炉内部构造
1两段式煤气发生炉
两段式煤气发生炉是一种可在多种燃料（如汽油、柴油、天然气）上实现高效率、节能甚至环保的发生炉形式，它可以满足各式空调、洗衣机、微波炉等消费产品的热能需求。

1.1内部结构
两段式煤气发生炉的内部结构包括燃烧头、发生管路和煤气调节器等各种部件。

燃烧头和燃烧室之间通过双筒换热器连接，发生管路把发生燃烧室和煤气调节器连接起来，立式空气充气滤清器负责吸附废气中的水蒸气和煤灰。

1.2工作原理
当被加热的空气从燃烧头流入发生管路时，空气中的热量会传递到发生燃烧室里，燃烧时产生的热量会把气体温度升高，并且可以转换成压力的能量，气流通过煤气调节器会降低压力，最终形成可以使用的高热量煤气。

排出的废气会经过立式空气充气滤清器后，最终形成清洁的废气，不会对环境造成危害。

两段式煤气发生炉具有优异的性能，不但能够高效的利用燃料的能量，而且有效的排放出清洁的废气，可以实现节能、环保和高效，是一项性价比很高的仪器。

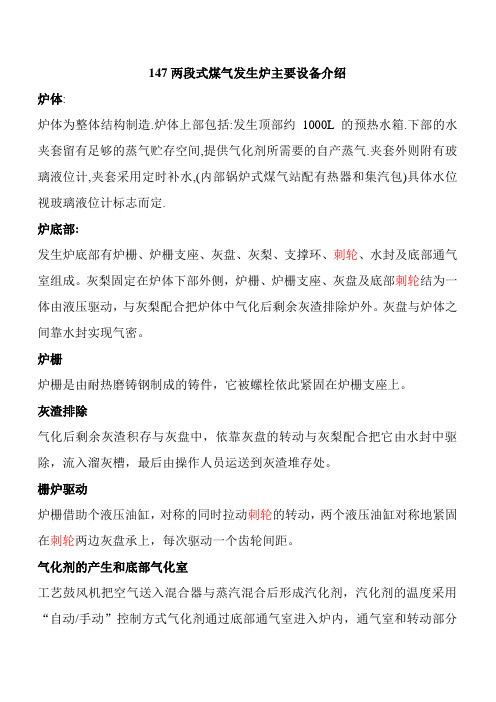

147两段式煤气发生炉主要设备介绍炉体:炉体为整体结构制造.炉体上部包括:发生顶部约1000L的预热水箱.下部的水夹套留有足够的蒸气贮存空间,提供气化剂所需要的自产蒸气.夹套外则附有玻璃液位计,夹套采用定时补水,(内部锅炉式煤气站配有热器和集汽包)具体水位视玻璃液位计标志而定.炉底部:发生炉底部有炉栅、炉栅支座、灰盘、灰梨、支撑环、刺轮、水封及底部通气室组成。

灰梨固定在炉体下部外侧，炉栅、炉栅支座、灰盘及底部刺轮结为一体由液压驱动，与灰梨配合把炉体中气化后剩余灰渣排除炉外。

灰盘与炉体之间靠水封实现气密。

炉栅炉栅是由耐热磨铸钢制成的铸件，它被螺栓依此紧固在炉栅支座上。

灰渣排除气化后剩余灰渣积存与灰盘中，依靠灰盘的转动与灰梨配合把它由水封中驱除，流入溜灰槽，最后由操作人员运送到灰渣堆存处。

栅炉驱动炉栅借助个液压油缸，对称的同时拉动刺轮的转动，两个液压油缸对称地紧固在刺轮两边灰盘承上，每次驱动一个齿轮间距。

气化剂的产生和底部气化室工艺鼓风机把空气送入混合器与蒸汽混合后形成汽化剂，汽化剂的温度采用“自动/手动”控制方式气化剂通过底部通气室进入炉内，通气室和转动部分的衔接密封靠两级水封完成。

耐火砖及保温处理发生炉内高温反应区与炉壁间衬有一层耐火砖和50mm厚的隔热保温层，避免了反应热量散失和反应物对炉壁产生的腐蚀，而且附带地解决了材料的热胀冷缩问题。

周围耐火砖中有六个对称的圆形通道，在通道出口装有底部气流节气，以便保证煤气流量的均衡。

旋风除尘器带有灰尘的高温底部煤气通过旋风除尘器后，大部分灰尘被清除，通过锁灰斗两道滑板阀定期的排除。

当含尘的煤气进入旋风除尘器后，在旋转过程中产生离心力，将密度大于气体的尘粒力和向下的重力沿壁面下落进入排灰管，由操作工定期排出。

旋风除尘器的阻力降为90pa--120pa,除尘效率：80pa—90pa换热器（内部锅炉）：它是一台单程列管式换热器、利用高温煤气的余热通过热交换而产生蒸汽；煤气走管程内部，软化水走管程外部进行热交换。

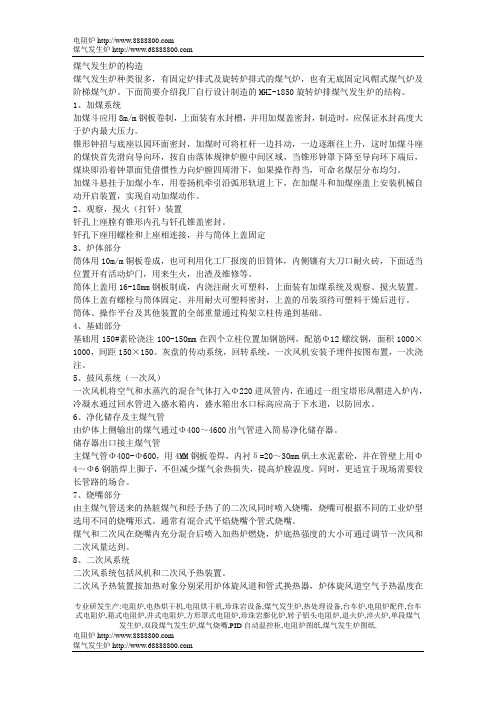

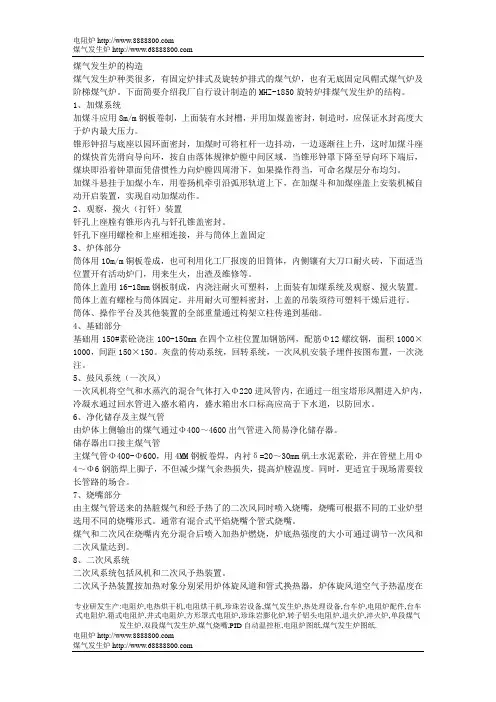

煤气发生炉的构造煤气发生炉种类很多，有固定炉排式及旋转炉排式的煤气炉，也有无底固定风帽式煤气炉及阶梯煤气炉。

下面简要介绍我厂自行设计制造的MHZ-1850旋转炉排煤气发生炉的结构。

1、加煤系统加煤斗应用8m/m钢板卷制，上面装有水封槽，并用加煤盖密封，制造时，应保证水封高度大于炉内最大压力。

锥形钟招与底座以园环面密封，加煤时可将杠杆一边抖动，一边逐渐往上升，这时加煤斗座的煤快首先滑向导向环，按自由落体规律炉膛中间区域，当锥形钟罩下降至导向环下端后，煤块即沿着钟罩面凭借惯性力向炉膛四周滑下，如果操作得当，可命名煤层分布均匀。

加煤斗悬挂于加煤小车，用卷扬机牵引沿弧形轨道上下，在加煤斗和加煤座盖上安装机械自动开启装置，实现自动加煤动作。

2、观察，搅火（打钎）装置钎孔上座膛有锥形内孔与钎孔锥盖密封。

钎孔下座用螺栓和上座相连接，并与筒体上盖固定3、炉体部分筒体用10m/m铜板卷成，也可利用化工厂报废的旧筒体，内侧镶有大刀口耐火砖，下面适当位置开有活动炉门，用来生火，出渣及维修等。

筒体上盖用16-18mm钢板制成，内浇注耐火可塑料，上面装有加煤系统及观察、搅火装置。

筒体上盖有螺栓与筒体固定。

并用耐火可塑料密封，上盖的吊装须待可塑料干燥后进行。

筒体、操作平台及其他装置的全部重量通过构架立柱传递到基础。

4、基础部分基础用150#素砼浇注100-150mm在四个立柱位置加钢筋网，配筋Φ12螺纹钢，面积1000×1000，间距150×150。

灰盘的传动系统，回转系统，一次风机安装予埋件按图布置，一次浇注。

5、鼓风系统（一次风）一次风机将空气和水蒸汽的混合气体打入Φ220进风管内，在通过一组宝塔形风帽进入炉内，冷凝水通过回水管进入盛水箱内，盛水箱出水口标高应高于下水道，以防回水。

6、净化储存及主煤气管由炉体上侧输出的煤气通过Φ400～4600出气管进入简易净化储存器。

储存器出口接主煤气管主煤气管Φ400-Φ600，用4MM钢板卷焊，内衬δ=20～30mm矾土水泥素砼，并在管壁上用Φ4～Φ6钢筋焊上脚子，不但减少煤气余热损失，提高炉膛温度。

精心整理煤气发生炉工作原理与煤气发生炉煤气成分在一般的煤气发生炉中，煤是由上而下、气化剂则是由下而上地进行逆流运动，它们之间发生化学反应和热量交换。

一、煤气发生炉内部在煤气发生炉中形成了几个区域，一般我们称为“层”。

层；2（A B C （度一般要小于煤的灰熔点，控制在1200℃左右。

（3）还原层：在氧化层的上面是还原层。

赤热的碳具有很强的夺取氧化物中的氧而与之化合的本领，所以在还原层中，二氧化碳和水蒸气被碳还原成一氧化碳和氢气。

这一层也因此而得名，称为还原层。

其主要反应为：CO+C→2CO+38790大卡，H 2O+C→H 2+CO+28380大卡，2H2O+C→CO2+2H2+17970大卡。

由于还原层位于氧化层之上，从上升的气体中得到大量热量，因此还原层有较高的温度约800-1100℃，这就为需要吸收热量的还原反应提供了条件。

而严格地讲，还原层还有第一、第二之分，下部温度较高的地方称第一还原层，温度达950-1100℃，其厚度为300-400毫米左右；第二层为700-950℃之间，其厚度为第一还原层1.5倍，约在450毫米左右。

（（在室温层高。

（CO单叙述，我们可以看出煤气发生炉内进行的气化过程是比较复杂的，既有气化反应，也有干馏和干燥过程。

而且在实际生产的发生炉中，分层也不是很严格的，相邻两层往往是相互交错的，各层的温度也是逐步过渡的，很难具体划分，各层中气体成份的变化就更加复杂了，即使在专门的研究中，看法也是分歧的。

二、煤气炉的结构对于固定床煤气炉有多种结构型式，按不同部位分述如下：1、加煤装置：间歇式加煤罩、双料钟、振动给煤机、拨齿加煤机。

2、炉体结构：带压力全水套、半水套、无水套（耐火材料炉衬）、常压全水套。

3、炉篦：宝塔型、型钢焊接型。

4、灰盘传动结构：拨齿型、蜗轮蜗杆型。

三、煤气发生炉煤气成分所谓煤气发生炉炉出煤气，是指煤在煤气发生炉内气化反应所产生的，自煤气2、煤气中的H2S煤气中的H2S含量多少与气化用煤中的含硫多少有关，一般煤中硫分的80%以H2S状态转入煤气中，20%的硫分残留在灰渣中。

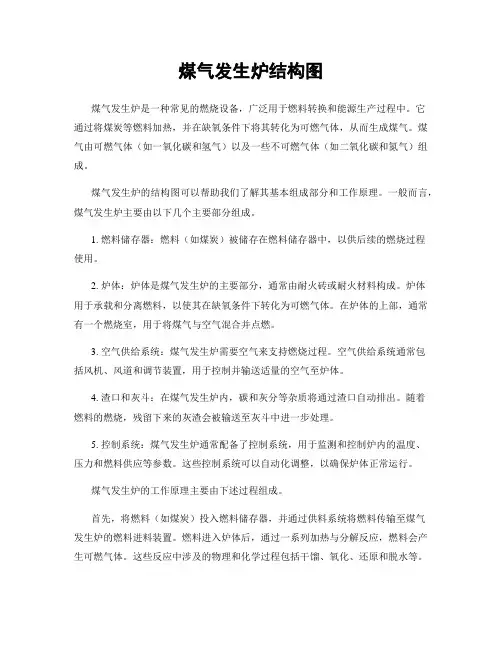

煤气发生炉结构图煤气发生炉是一种常见的燃烧设备，广泛用于燃料转换和能源生产过程中。

它通过将煤炭等燃料加热，并在缺氧条件下将其转化为可燃气体，从而生成煤气。

煤气由可燃气体（如一氧化碳和氢气）以及一些不可燃气体（如二氧化碳和氮气）组成。

煤气发生炉的结构图可以帮助我们了解其基本组成部分和工作原理。

一般而言，煤气发生炉主要由以下几个主要部分组成。

1. 燃料储存器：燃料（如煤炭）被储存在燃料储存器中，以供后续的燃烧过程使用。

2. 炉体：炉体是煤气发生炉的主要部分，通常由耐火砖或耐火材料构成。

炉体用于承载和分离燃料，以使其在缺氧条件下转化为可燃气体。

在炉体的上部，通常有一个燃烧室，用于将煤气与空气混合并点燃。

3. 空气供给系统：煤气发生炉需要空气来支持燃烧过程。

空气供给系统通常包括风机、风道和调节装置，用于控制并输送适量的空气至炉体。

4. 渣口和灰斗：在煤气发生炉内，碳和灰分等杂质将通过渣口自动排出。

随着燃料的燃烧，残留下来的灰渣会被输送至灰斗中进一步处理。

5. 控制系统：煤气发生炉通常配备了控制系统，用于监测和控制炉内的温度、压力和燃料供应等参数。

这些控制系统可以自动化调整，以确保炉体正常运行。

煤气发生炉的工作原理主要由下述过程组成。

首先，将燃料（如煤炭）投入燃料储存器，并通过供料系统将燃料传输至煤气发生炉的燃料进料装置。

燃料进入炉体后，通过一系列加热与分解反应，燃料会产生可燃气体。

这些反应中涉及的物理和化学过程包括干馏、氧化、还原和脱水等。

在这个过程中，主要的产物是一氧化碳和氢气。

这些可燃气体被输送至燃烧室，与通过空气供给系统输送的空气混合并点燃。

这种点燃反应会产生高温燃烧火焰，用于提供热量或驱动其他设备。

在燃料燃烧的过程中，部分炉内温度会超过1000℃。

这种高温环境有助于完全燃烧燃料中的碳残留物，并将其转化为灰渣。

灰渣通过渣口自动排放，并输送至灰斗中进一步处理。

煤气发生炉的设计和结构根据使用环境和需求的不同而变化。

煤气发生炉操作规程单段式煤气发生炉工艺说明一、单段式煤气发生炉工艺说明1、炉体结构：全水套结构，自产蒸汽压力为 294KPa ，可直接通入煤气炉做气化剂使用。

2、加煤机构：采用机械加煤结构，操作简单，维修方便，气密性好。

3、清灰机构：采用液压传动装置湿式单侧除灰。

该炉加料、除渣、布风均匀，操作简便、生产稳定、调节方便、运行可靠。

4、常压固定床煤气发生炉，一般以块状无烟煤或烟煤和焦炭等为原料，用蒸汽或蒸汽与空气的混合气体作气化剂，生产以一氧化碳和氢气为主要可燃成分的气化煤气。

煤气炉燃料层的分区1－干燥层 2－干馏层 3－还原层 4－氧化层 5－灰渣层固体燃料的气化反应，按煤气炉生产过程进行的特性分为五层，干燥层——在燃料层顶部，燃料与冷的煤接触，燃料中的水分得以蒸发；干馏层——在干燥层下面，由于温度条件与干馏炉相似，燃料发生冷分解，放出挥发分及其它干馏产物变成焦炭，焦炭由干馏层转入气化层进行冷化学反应；气化层——煤气炉气化过程的主要区域，燃料中的炭和气化剂在此区域发生激烈的化学反应，鉴于反应条件的不同，气化层还可以分为氧化层和还原层。

氧化层：碳被气化剂中的氧氧化成二氧化碳和一氧化碳，并放出大量的冷量。

煤气的冷化学反应所需的冷量靠此来维持。

氧化层温度一般维持在1100～1250℃，这决定于原料煤灰熔点的高低。

还原层：还原层是生成主要可燃气体的区域，二氧化碳与灼冷碳起作用，进行吸冷化学反应，生产可燃的一氧化碳；水蒸气与灼冷碳进行吸冷化学反应，生成可燃的一氧化碳和氢气，同时吸收大量的冷。

灰渣层——气化后炉渣所形成的灰层，它能预冷和均匀分布自炉底进入的气化剂，并起着保护炉条和灰盘的作用。

燃料层里不同区层的高度，随燃料的种类、性质的差别和采用的气化剂、气化条件不同而异。

而且，各区层之间没有明显的分界，往往是互相交错的。

二、固体燃料气化反应的基本原理固定床煤气发生炉制造燃气，首先使得空气通过燃料层，碳与氧发生放冷反应以提高温度。

两段式煤气发生炉内部构造
煤气发生炉是一种将燃料与氧气进行化学反应，产生煤气的设备。

煤气发生炉内部一般分为两段，上段为燃烧区，下段为生成煤气区。

燃烧区一般由燃烧室、燃烧器、点火器和喷嘴等组成。

燃烧室用于将煤气和空气混合后进行燃烧，燃烧器则负责控制燃烧室中的燃料和空气的比例，以达到最佳燃烧状态。

点火器则用于点燃混合后的燃料和空气，使其发生燃烧。

喷嘴用于将燃料喷入燃烧室中。

生成煤气区一般由干燥区、预热区、转化区、冷却区和收集区等组成。

干燥区用于将煤料中的水分蒸发掉，预热区用于将煤料加热至一定温度，转化区则是煤气生成的主要区域，煤料在此区域内进行分解和气化反应，生成大量的煤气和固体残留物。

冷却区用于降低煤气的温度，收集区则是煤气的最终收集和处理区域。

总体来说，两段式煤气发生炉具有结构简单、操作方便、效率高等优点，是一种常用于工业生产和能源利用的设备。

- 1 -。

捕滴器（HM5409-000-00）一．概述捕滴器通常安装在煤气排送机之后，用以去除煤气中所带水滴，避免后系统过多带水。

二．结构特征与工作原理1．结构捕滴器是由钢板焊接而成的塔体。

内装有填料，外设煤气入口、煤气出口、检查人孔、放散管、蒸汽吹扫管、水封管，如下图所示。

图捕滴器结构1、煤气入口2、填料3、壳体4、检查人孔5、放散管6、煤气出口7、蒸汽吹扫管8、水封管2．工作原理煤气经煤气入口进入塔体，与塔体内部的填料充分接触，将煤气中所夹带的水份分离出来，从煤气出口引出，水通过水封管排出，同时也将煤气中的杂质进一步净化。

LSC-112湿式电除尘器（HM6305-000-00）一．概述湿式电除尘器是用来清除煤气中的焦油和微尘，当含有焦油雾和尘微粒的煤气通过设备中的高压直流电场时，焦油和尘微粒带电荷，并在电场的作用下沉淀到沉淀极上，沉淀极有水膜连续流动，沉淀极上的焦油和灰尘微粒随水膜流下，不与沉淀极管壁直接接触。

电晕极上沾有少量焦油和微尘，通过间断冲水除去。

产生高压直流电场的是电晕极和沉淀极，电晕极接到高压直流电源的上，沉淀极则接地。

二．结构特征与工作原理1．结构本设备外设煤气入口、煤气出口、间断水冲接口、连续水冲接口、有馈绝缘子箱、无馈绝缘子箱、排水口、放散口、蒸汽吹扫口等，如下图所示。
