【DE202019100600U1】水处理系统【专利】

  • 格式：pdf
  • 大小：190.09 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

一种水处理系统[发明专利]

一种水处理系统[发明专利]

专利名称：一种水处理系统专利类型：发明专利
发明人：林杭生,鄢安
申请号：CN201911237299.1申请日：20191205
公开号：CN110902885A
公开日：
20200324
专利内容由知识产权出版社提供
摘要：本发明公开了一种水处理系统，涉及水处理的技术领域，解决了目前过滤装置需要用电无法适应未供电地区使用的问题，其技术方案要点是：包括通过管道依次相连且高度逐级下降的进水塔、初步过滤器、精度过滤器和集水池；所述进水塔上方具有接收山泉水的集水斗；所述初步过滤器包括罐体以及设置在罐体内部的蜂窝斜板，初步过滤器侧壁上开设有进水口和出水口，出水口位于进水口的上方，且蜂窝斜板位于出水口和进水口之间；所述精度过滤器包括筒体以及设置在筒体内部的石英砂过滤介质，进入精度过滤器的水先经过石英砂过滤介质，再从精度过滤器中流出进入集水池内。

本发明能够无需用电即可对水进行过滤处理。

申请人：福州美能水处理设备有限公司
地址：350100 福建省福州市闽侯县南屿镇江口村九石412号
国籍：CN
更多信息请下载全文后查看。

一种零陈水的反渗透净水器控制系统[实用新型专利]

一种零陈水的反渗透净水器控制系统[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021316561.X(22)申请日 2020.07.07(73)专利权人 中山市雅乐思净水科技有限公司地址 528427 广东省中山市南头镇同济西路17号（雅乐思电器实业有限公司内第一车间）(72)发明人 钟金宇　曲迪　彭旦　(51)Int.Cl.C02F 9/02(2006.01)(54)实用新型名称一种零陈水的反渗透净水器控制系统(57)摘要本实用新型公开一种零陈水的反渗透净水器控制系统，包括与自来水原水连接的净水组件、增压泵、控制中心、纯净水管路和水龙头，水龙头与纯净水管路连接并将过滤后直饮水直接排出；控制中心将自来水原水经净水组件和增压泵的增压及过滤后直接排入纯净水管路中；水龙头连接的纯净水管路临近端处还连接有便于净水组件、增压泵和纯净水管路长时间未使用时陈水排出的陈水排出管路；陈水排出管路上设置有由控制中心联动控制管路通断的陈水通断阀；用户在长时间未使用净水器时，靠自动控制系统完成排除陈水，可以达到零陈水，以保证用户时刻饮用新鲜的纯净水，以保证身体健康。

权利要求书1页 说明书2页 附图1页CN 213141581 U 2021.05.07C N 213141581U1.一种零陈水的反渗透净水器控制系统，包括与自来水原水连接的净水组件、增压泵、控制中心、纯净水管路和水龙头，所述水龙头与纯净水管路连接并将过滤后直饮水直接排出；其特征在于：所述控制中心将自来水原水经净水组件和增压泵的增压及过滤后直接排入纯净水管路中；所述水龙头连接的纯净水管路临近端处还连接有便于净水组件、增压泵和纯净水管路长时间未使用时陈水排出的陈水排出管路；所述陈水排出管路上设置有由控制中心联动控制管路通断的陈水通断阀。

2.根据权利要求1所述的一种零陈水的反渗透净水器控制系统，其特征在于，所述净水组件包括PP滤芯组件、前置活性炭滤芯组件、反渗透膜滤芯组件和后置活性炭滤芯组件，所述PP滤芯组件、前置活性炭滤芯组件、增压泵、反渗透膜滤芯组件和后置活性炭滤芯组件通过管路依次连接、并在控制中心控制下将增压及过滤后的纯净水直接排入纯净水管路，所述反渗透膜滤芯组件与后置活性炭滤芯组件之间的管路上还依次连接有第一单向阀和高压开关。

【CN209890310U】一种废水处理装置【专利】

【CN209890310U】一种废水处理装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228828.0(22)申请日 2019.02.21(73)专利权人 宁波服安环保科技有限公司地址 315176 浙江省宁波市海曙区古林镇陈横楼村(72)发明人 林卉　(74)专利代理机构 宁波市鄞州盛飞专利代理事务所(特殊普通合伙) 33243代理人 鲍英彬(51)Int.Cl.C02F 1/50(2006.01)(54)实用新型名称一种废水处理装置(57)摘要本实用新型提供了一种废水处理装置，属于废水处理技术领域。

它解决了现有的废水处理装置使用不方便的问题。

本实用新型一种废水处理装置包括柜体、水箱、抽吸机构、消毒机构、排水管以及控制器。

在本实用新型中，将排水管的一端插进水箱内且位于水箱中部以下，将排水管的另一端卡设在柜体的侧面上，当处理后的废水超过一定容量时，通过虹吸原理，便能将水箱内的废水全部排出，从而避免废水残留在水箱内；同时，也避免新灌入的废水不会随时排走，增加废水在水箱中的时间，也就是增加了消毒时间。

其次，通过排气管的设置，便能将水箱内多余的臭氧排放到室外，从而有效降低水箱内臭氧的含量，其次，也避免臭氧排放到室内的情况。

权利要求书1页 说明书3页 附图3页CN 209890310 U 2020.01.03C N 209890310U权　利　要　求　书1/1页CN 209890310 U1.一种废水处理装置，其特征在于，包括：柜体，所述柜体内设有用于存放废水的水箱；所述柜体内设有将废水抽吸至水箱内的抽吸机构；所述柜体内设有产生臭氧的消毒机构，所述消毒机构与水箱联通；排水管，其一端插进水箱内，排水管的另一端卡设在柜体的侧面上；控制器，安装于柜体上，所述抽吸机构以及消毒机构均与控制器电连接。

2.根据权利要求1所述的一种废水处理装置，其特征在于，所述抽吸机构包括泵体以及吸水管，所述吸水管的一端与泵体连接，所述吸水管的另一端卡设于柜体上。

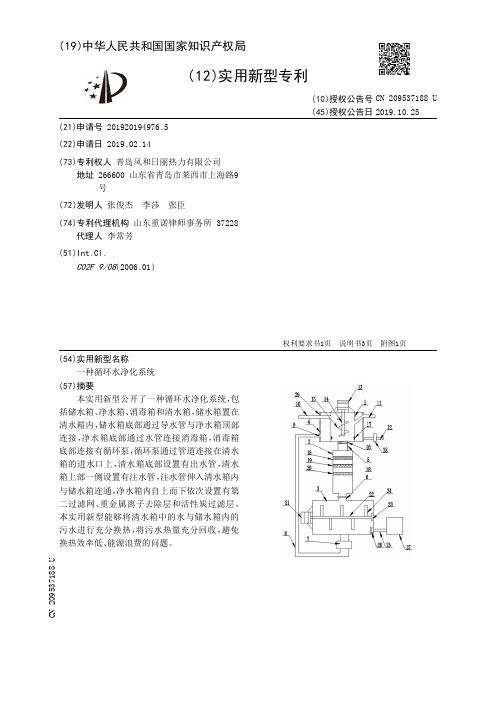

【CN209537188U】一种循环水净化系统【专利】

【CN209537188U】一种循环水净化系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194976.5(22)申请日 2019.02.14(73)专利权人 青岛风和日丽热力有限公司地址 266600 山东省青岛市莱西市上海路9号(72)发明人 张俊杰　李莎　张臣　(74)专利代理机构 山东重诺律师事务所 37228代理人 李常芳(51)Int.Cl.C02F 9/08(2006.01)(54)实用新型名称一种循环水净化系统(57)摘要本实用新型公开了一种循环水净化系统，包括储水箱、净水箱、消毒箱和清水箱，储水箱置在清水箱内，储水箱底部通过导水管与净水箱顶部连接，净水箱底部通过水管连接消毒箱，消毒箱底部连接有循环泵，循环泵通过管道连接在清水箱的进水口上，清水箱底部设置有出水管，清水箱上部一侧设置有注水管，注水管伸入清水箱内与储水箱连通，净水箱内自上而下依次设置有第二过滤网、重金属离子去除层和活性炭过滤层，本实用新型能够将清水箱中的水与储水箱内的污水进行充分换热，将污水热量充分回收，避免换热效率低、能源浪费的问题。

权利要求书1页 说明书3页 附图1页CN 209537188 U 2019.10.25C N 209537188U权　利　要　求　书1/1页CN 209537188 U1.一种循环水净化系统，其特征在于，包括储水箱（1）、净水箱（2）、消毒箱（3）和清水箱（4），所述储水箱（1）设置在清水箱（4）内，所述储水箱（1）底部通过导水管（5）与净水箱（2）顶部连接，所述净水箱（2）底部通过水管（6）连接消毒箱（3），所述消毒箱（3）底部连接有循环泵（7），所述循环泵（7）通过管道（8）连接在清水箱（4）的进水口（9）上，所述清水箱（4）底部设置有出水管（12）；所述清水箱（4）上部一侧设置有注水管（10），所述注水管（10）伸入清水箱（4）内与储水箱（1）连通，所述清水箱（4）上部另一侧设置有絮凝剂投放管（11），所述絮凝剂投放管（11）位于储水箱（1）内的一端向下倾斜后与储水箱（1）连通，所述储水箱（1）顶部设置有第一搅拌电机（13），所述第一搅拌电机（13）的输出端连接有伸入储水箱（1）内的第一搅拌轴（14），所述第一搅拌轴（14）外围设置有螺旋形的搅拌齿（15），所述储水箱（1）底部内壁上设置有环形的紫外线消毒灯（17）；所述净水箱（2）内自上而下依次设置有第二过滤网（18）、重金属离子去除层（19）和活性炭过滤层（20）；所述消毒箱（3）一侧设置有第二搅拌电机（21），所述第二搅拌电机（21）的输出端连接有伸入消毒箱（3）内的第二搅拌轴（22），所述第二搅拌轴（22）与消毒箱（3）内的轴承座（23）连接，所述第二搅拌轴（22）上设置有多个搅拌桨（24），所述搅拌桨（24）错落相间分布，所述消毒箱（3）的底部连接有过氧化氯发生器（27），所述过氧化氯发生器（27）通过气体输送管（25）与消毒箱（3）连通，所述气体输送管（25）位于消毒箱（3）内的一端设置有高压喷嘴（26）。

高效快速水处理系统[实用新型专利]

高效快速水处理系统[实用新型专利]

专利名称：高效快速水处理系统专利类型：实用新型专利
发明人：初虹
申请号：CN201920644170.1申请日：20190507
公开号：CN210001677U
公开日：
20200131
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种高效快速水处理系统，包括：第一过滤器，内部设置有第一过滤芯，第一过滤器的进水端通过导管与自来水连接；第二过滤器，内部设置有第二过滤芯，第二过滤器的进水端与第一过滤器的出水端通过导管连接；第三过滤器，内部设置有第三过滤芯，第三过滤器器的进水端与第二过滤器的出水端通过导管连接；第一压力传感器设置在第一过滤芯的下方，用于检测第一过滤芯的重量；第二压力传感器设置在第二过滤芯的下方，用于检测第二过滤芯的重量。

本高效快速水处理系统，可以直接连接到手机上，当需要更换滤芯时，能够及时提醒用户更换，并且提醒方式直接到用户手机，更具人性化，不会影响用户的生活。

申请人：北京观天执行科技股份有限公司
地址：100192 北京市海淀区宝盛里小区19号楼315号
国籍：CN
代理机构：北京冠和权律师事务所
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(66) Innere Priorität: 10 2018 118 827.7
02.08.2018
(73) Name und Wohnsitz des Inhabers: Wenk, Karl-Heinz, 58455 Witten, DE
(51) Int Cl.: C02F 1/04 (2006.01)
[0004] Aus dem Stand der Technik sind einfache Wasseraufbereitungsanlagen, sogenannte Watercones bekannt, die über einen Verdunstungskörper verfügen, in welches Meerwasser manuell geschüttet wird. Durch die Absorption der Sonnenstrahlen erwärmt sich das Meerwasser und verdunstet, bis es sich an dem strömungstechnisch verbundenen Kondensationsdeckel niederschlägt. Das kondensierte Wasser fließt innenseitig den Kondensationsdeckel entlang und sammelt sich in einer Auffangrinne. Aufgrund des Verdunstungsprozesses weist das Wasser nur noch geringe Mengen Salz auf und hat Trinkwasserqualität. Das Trinkwasser kann von der Auffangrinne direkt durch Umdrehen der Abdeckung entnommen werden. Ein Watercone kann bis zu 1,5 Liter täglich produzieren.
C02F 103/08 (2006.01)
(74) Name und Wohnsitz des Vertreters: Rausch Wanischeck-Bergmann Brinkmann Partnerschaft mbB Patentanwälte, 40547 Düsseldorf, DE
[0003] Zur Gewinnung von Trink-/Brauchwasser aus Meerwasser gibt es Wasseraufbereitungsanlagen, welche die Salzkonzentration des Meerwassers verringern. Aus dem Stand der Technik sind viele verschiedene Vorrichtungen und Verfahren der Entsalzung bekannt. In trink- bzw. brauchwasserarmen Wüstenregionen sind insbesondere Wasseraufbereitungsanlagen notwendig, die möglichst unkompliziert aufzubauen sind.
(19)
*DE202019100600U120190321*
(10) DE 20 2019 100 600 U1 2019.03.21
(12)
Gebrauchsmusterschrift
(21) Aktenzeichen: 20 2019 100 600.5 (22) Anmeldetag: 01.02.2019 (47) Eintragungstag: 07.02.2019 (45) Bekanntmachungstag im Patentblatt: 21.03.2019
Die folgenden Angaben sind den vom Anmelder eingereichten Unterlagen entnommen. (54) Bezeichnung: Wasseraufbereitungsanlage
(57) Hauptanspruch: Wasseraufbereitungsanlage (1) zur Aufbereitung von Meerwasser (5), aufweisend einen hohlzylindrischen Verdunstungskörper (2) und einen hohlkegelförmigen Kondensationsdeckel (3), wobei der Kom Verdunstungskörper (2) strömungstechnisch verbunden ist, gekennzeichnet durch eine Kühlvorrichtung (19) zur außenseitigen Kühlung des Kondensationsdeckels (3).
DE 20 2019 100 600 U1 2019.03.21
Beschreibung
[0001] Die Erfindung betrifft eine Wasseraufbereitungsanlage zur Aufbereitung von Meerwasser zu Trinkwasser bzw. Brauchwasser, aufweisend einen hohlzylindrischen Verdunstungskörper und einen hohlkegelförmigen Kondensationsdeckel, welcher Kondensationsdeckel mit dem Verdunstungskörper strömungstechnisch verbunden ist.
[0002] Der größte Teil der Erdoberfläche ist von Meerwasser bedeckt. Trotzdem mangelt es in küstennahen Wüstenregionen an Trink- und Brauchwasser. Chemisch gesehen ist Meerwasser eine wässrige Lösung mit verschiedenen Salzen. Aufgrund der hohen Salzkonzentration kann Meerwasser nicht als Trink-/Brauchwasser verwendet werden.
