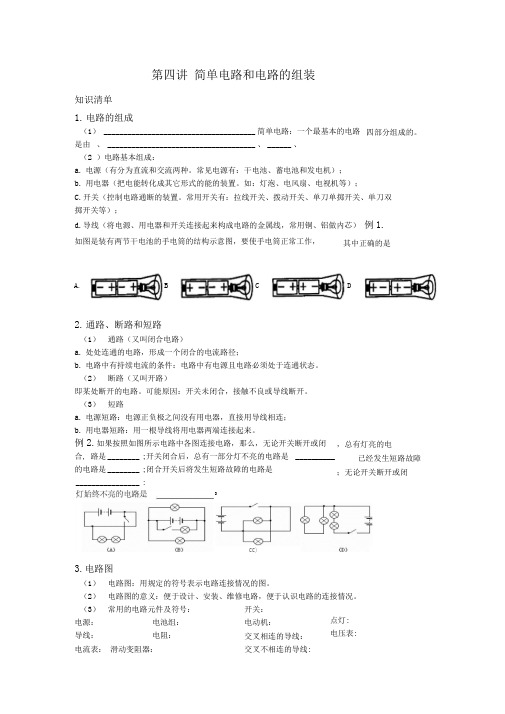

第四讲 简单电路和电路的组装知识清单1. 电路的组成（1） ______________________________________ 简单电路：一个最基本的电路是由 、 _____________________________________ 、 ______ 、 （2 ）电路基本组成：a. 电源（有分为直流和交流两种。
常见电源有：干电池、蓄电池和发电机）；b. 用电器（把电能转化成其它形式的能的装置。
如：灯泡、电风扇、电视机等）； C.开关（控制电路通断的装置。
常用开关有：拉线开关、拨动开关、单刀单掷开关、单刀双掷开关等）；d.导线（将电源、用电器和开关连接起来构成电路的金属线，常用铜、铝做内芯） 例1.如图是装有两节干电池的手电筒的结构示意图，要使手电筒正常工作，2. 通路、断路和短路（1） 通路（又叫闭合电路）a. 处处连通的电路，形成一个闭合的电流路径；b. 电路中有持续电流的条件：电路中有电源且电路必须处于连通状态。
（2） 断路（又叫开路）即某处断开的电路。
可能原因：开关未闭合，接触不良或导线断开。
（3） 短路a. 电源短路：电源正负极之间没有用电器，直接用导线相连；b. 用电器短路：用一根导线将用电器两端连接起来。
例2.如果按照如图所示电路中各图连接电路，那么，无论开关断开或闭合, 路是 ________ ;开关闭合后，总有一部分灯不亮的电路是 __________ 的电路是 ________ ;闭合开关后将发生短路故障的电路是 ________________ :3.电路图（1） 电路图：用规定的符号表示电路连接情况的图。
（2） 电路图的意义：便于设计、安装、维修电路，便于认识电路的连接情况。
（3） 常用的电路元件及符号： 电源： 电池组： 导线：电阻：电流表： 滑动变阻器：四部分组成的。
其中正确的是，总有灯亮的电 已经发生短路故障；无论开关断开或闭开关： 电动机： 交叉相连的导线： 交叉不相连的导线:点灯: 电压表:A .B C DOCC)（4 ）画电路图时的注意事项a. 电路元件要用统一规定的符号b. 电路的连接情况要与实际电路一致（各元件的顺序、位置、电源正负极） C •合理安排电路元件符号，使之均匀分布） d. 元件不能画在拐弯处e. 电路图最好成长方形，有棱有角，导线横平竖直，尽量使电路图简洁、美观、比例适中4.串联电路（1 ）定义：把电路中的元件一次连接起来，电流流经第一个元件后又依次流经其它元件, 这种连接方式叫做串联，按照这种方式连接起来的电路叫做串联电路。
