Protel 印刷线路板打印设置

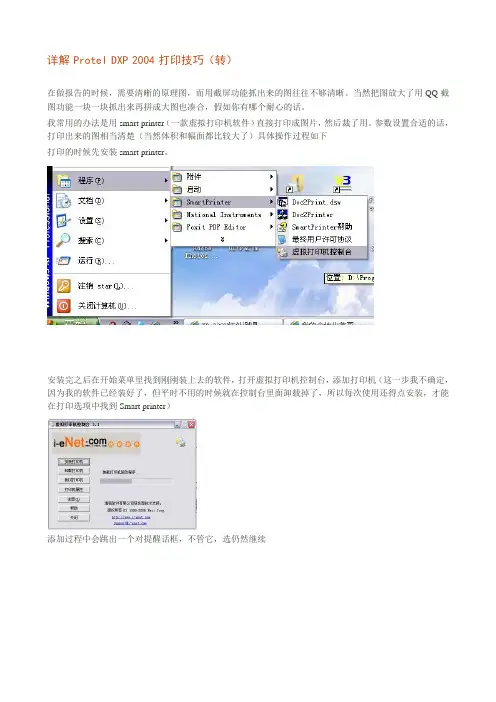

详解Protel DXP2004打印技巧（转）在做报告的时候，需要清晰的原理图，而用截屏功能抓出来的图往往不够清晰。

当然把图放大了用QQ截图功能一块一块抓出来再拼成大图也凑合，假如你有哪个耐心的话。

我常用的办法是用smart printer（一款虚拟打印机软件）直接打印成图片，然后裁了用。

参数设置合适的话，打印出来的图相当清楚（当然体积和幅面都比较大了）具体操作过程如下打印的时候先安装smart printer。

安装完之后在开始菜单里找到刚刚装上去的软件，打开虚拟打印机控制台，添加打印机（这一步我不确定，因为我的软件已经装好了，但平时不用的时候就在控制台里面卸载掉了，所以每次使用还得点安装，才能在打印选项中找到Smart printer）添加过程中会跳出一个对提醒话框，不管它，选仍然继续到这里虚拟打印机就安装添加完成了，下面是Protel 软件的具体设置，和操作方法。

一。

原理图的打印然后打开DXP，打开一张原理图。

从“文件”菜单选择“页面设定”，（不要点快捷菜单中快速打印的打印机图标，否则很多东西没法设置）如下图设置DXP的打印参数，假如是做报告，肯定希望图尽量大尽量清楚，缩放比例就选最大的“fit Document On Page”再点“打印设置”至于打印颜色，灰度的图用激光打印机打出来比较清晰（所以每次打印时候都要在word的图像工具栏里面把图片设置成灰度模式），当然假如你很有钱打算用彩喷打你的论文或报告，那就选彩色打印。

设置完成后点“打印设置”进入打印机的参数设置界面打印机名称选择smart printer，点旁边的“属性”按钮进入打印机属性设置。

在打印机属性设置里，选项卡1“布局”，根据你的图纸选择横向或者纵向。

选项卡2“纸张/质量”根据需要选择彩色或者黑白。

然后点“高级”进入打印质量的调整。

我常用的“打印质量”是“300x300 dots per inch”我觉得这个效果最好。

反正打出来图太大了再拿ACDSEE等看图软件缩放就是了。

①Protel 打印设置SCH的打印设置较简单，在Margins的Top Bottom Left Right内全填上0然后点击Refresh,这样就能最大范围的占用页面，使打印出的SCH图更大些。

PCB的设置：打开File>Setup Printer…进行打印前的设置。

在弹出的Printer Setup菜单中，要先选择您的打印机：最先几个是默认的打印机，后面两个是我们安装了的打印机，（我的机子上是这样）两个中一个后缀为Final，一个是Composite，前一个的意思是打印机一次只打印一个层（不管您选了几个层，只是分几次打印而已），后一个是一次打印所有你选中的层面，根据需要自己选择！下一步：点击下方的Options按钮，进行属性设置。

假设我们选final然后进入Options进行设置，进入后的选项一般不用动， Scale为打印比例，默认的为1:1，如果想满页打印，就将那个小框打上钩，右边的Show Hole蛮重要，选中他就可以把电路板上的孔打印出来（做光刻板就要选这个，有帮助），好了，点击Setup进行纸张大小设置就完成了打印机Options。

还没完呢！麻烦把！回到选打印机属性的对话框，选择Layers，进行打印层的设置，进去以后，根据自己需要选择吧。

②原理图的查询在左边浏览器选中菜单栏browse下拉菜单中的primitivesALL 显示所有图件的信息Bus Entries 显示所有总线分支线的信息Buses 显示所有总线的信息Directives 显示所有标志图件的信息Error Markers 显示所有错误表示的信息Images 显示所有图片的信息Junctions 显示所有节点的信息Labels 显示所有标号文字的信息Layout Directives 显示所有印制电路板布线符号的信息Net Identifiers 显示所有网络标志符的信息Net Labels 显示所有网络标号的信息Part Fields 显示所有元件标注栏的信息Part Types 显示所有元件类型的信息Parts 显示所有元件的信息Hierarchical Nets 显示所有层次原理图的网络信息Ports 显示所有I/O端口的信息Powers Objects 显示所有电源或接地的信息Sheet Entries 显示所有方块电路图I/O口的信息Sheet Parts 显示所有元件图的信息Sheet Symbols 显示所有方块电路图的信息Sheet Sym Files 显示所有方块电路图文件的信息Sim.Directives 显示所有电路模拟块标志的信息Sim.Probes 显示所有电路模拟测试点的信息Sim.Vectors 显示所有电路模拟测试向量的信息Sim.Stimulus 显示所有电路模拟激励信号的信息Text Frames 显示所有文本框的信息Wires 显示所有导线的信息③布线设计规则在PCB界面执行【Design】/【Rules…】命令，弹出一个对话框，【Routing】标签(电路板的布线设计规则)【Manufacturing】标签(制作设计规则)【High Speed】标签(与高频设计有关的设计规则)【Placement】标签(元件布局设计规则)【Signal Integrity】标签(信号完整性分析规则)【Other】标签(其它相关的设计规则)【Routing】标签下的菜单栏：【Clearance Constraint】(安全间距) 设置项，适用范围：在线DRC或运行DRC 设计规则检查、自动布线过程。

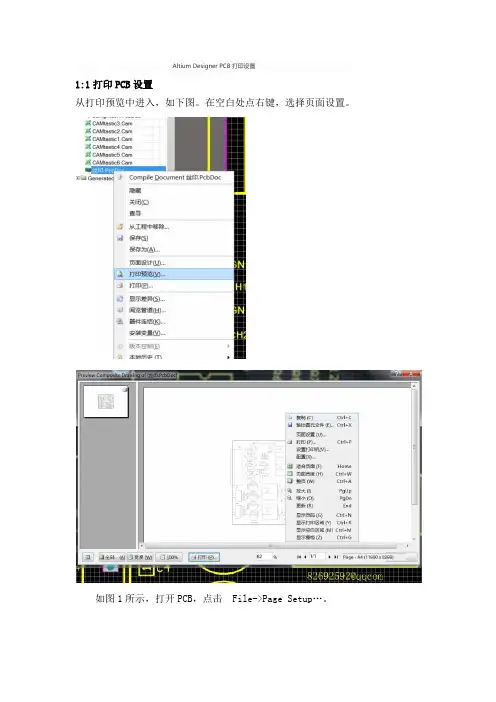

Altium Designer PCB打印设置
1:1打印PCB设置
从打印预览中进入，如下图。

在空白处点右键，选择页面设置。

如图1所示，打开PCB，点击 File->Page Setup…。

图1
进入设置对话框，在“Scaling->Scale Mode”下拉条中选择“Scale Print”。

图2
如图3所示，“Size”可以选择使用纸张。

“Scale”中可以设置打印比例，1.00即所谓的1：1打印。

图3
打印PCB指定层设置
进入图2后选择“Advanced…”，弹出如图4所示对话框。

当前显示的层均为打印层。

图4
如果不需要打印图4显示的某一个层，则选中该层后单击右键，选择“Delete”，即可删除该层，如图5所示。

图5
如果需要打印的层未出现，则在图5中选择“Insert Layer”后，弹出图6所示的对话框。

选择需要添加的层，然后点击“OK”。

图6
选择好所以要打印的层，然后最好设置一下各个层的打印色彩(黑白打印主要是灰度)，图5中选择“Preference…”进入图7进行设置。

比如打印丝印层，最好把它的颜色选择为黑色，不然模糊。

图7
全部设置完成，可以点击进入“Preview”预览即将打印的PCB。

设置完成，启动打印则点击“Print”然后进入图8。

点击“OK”进行打印。

图8。

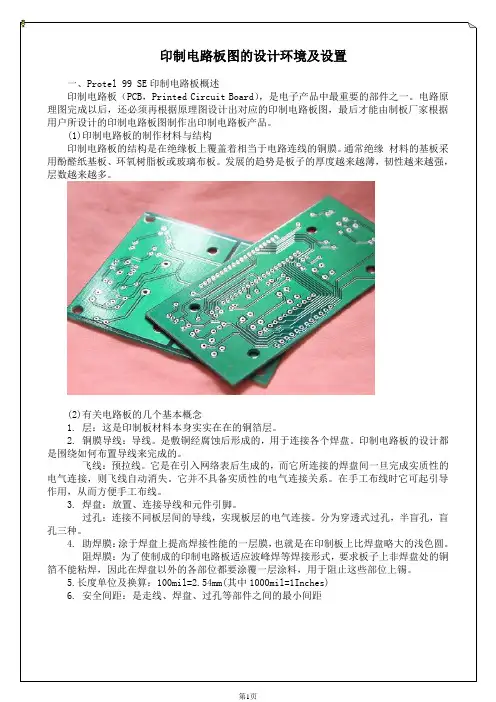

印制电路板图的设计环境及设置一、Protel 99 SE印制电路板概述印制电路板（PCB，Printed Circuit Board），是电子产品中最重要的部件之一。

电路原理图完成以后，还必须再根据原理图设计出对应的印制电路板图，最后才能由制板厂家根据用户所设计的印制电路板图制作出印制电路板产品。

(1)印制电路板的制作材料与结构印制电路板的结构是在绝缘板上覆盖着相当于电路连线的铜膜。

通常绝缘材料的基板采用酚醛纸基板、环氧树脂板或玻璃布板。

发展的趋势是板子的厚度越来越薄，韧性越来越强，层数越来越多。

(2)有关电路板的几个基本概念1. 层：这是印制板材料本身实实在在的铜箔层。

2. 铜膜导线：导线。

是敷铜经腐蚀后形成的，用于连接各个焊盘。

印制电路板的设计都是围绕如何布置导线来完成的。

飞线：预拉线。

它是在引入网络表后生成的，而它所连接的焊盘间一旦完成实质性的电气连接，则飞线自动消失。

它并不具备实质性的电气连接关系。

在手工布线时它可起引导作用，从而方便手工布线。

3. 焊盘：放置、连接导线和元件引脚。

过孔：连接不同板层间的导线，实现板层的电气连接。

分为穿透式过孔，半盲孔，盲孔三种。

4. 助焊膜：涂于焊盘上提高焊接性能的一层膜，也就是在印制板上比焊盘略大的浅色圆。

阻焊膜：为了使制成的印制电路板适应波峰焊等焊接形式，要求板子上非焊盘处的铜箔不能粘焊，因此在焊盘以外的各部位都要涂覆一层涂料，用于阻止这些部位上锡。

5.长度单位及换算：100mil=2.54mm(其中1000mil=1Inches)6. 安全间距：是走线、焊盘、过孔等部件之间的最小间距表面黏着式(SMD)一般元件的封装图包括元件图形、焊盘和元件属性三部分。

1. 设置信号层和内部电源/接地层2. 设置Mechanical layers五、规划电路板【上机实训】（因时间原因，本次实训与下次课实训合并一起做。

）一、实训目的：熟悉印制电路板的设计环境及设置提示：焊盘内孔只能为圆形，但焊盘的形状可以为圆的（椭圆和正圆）长方），八角形的3、放置过孔及其属性编辑「操作提醒」1、参数更正：DIP-16为DIP16，SIP-4为SIP4，SIP-6为SIP62、安装孔的直径不作规定，但需要考虑不能离板子边缘太近，尺寸不能太大3、线宽：粗线20mil,细线10mil4、本图为单层板，全部在底层布线（蓝色线段）【操作提醒】1、很多同学看不懂图纸。
