50兆瓦地面光伏电站35KV就地升压变压器技术规范书技术规范书协议编号：买方：卖方：年月目录1总则 (1)2 设备规范 (1)2.1设备名称 (1)2.2型式（或型号）、用途和安装数量 (2)2.3参数 (2)3设备的运行环境条件 (2)3.1工程概况 (2)3.2厂址条件 ....................................................................... 错误！未定义书签。
3.3安装运行条件 (3)4 技术要求 (3)4.1技术条件 (3)4.2性能要求 (9)4.3经济要求（主要指能耗等） (13)4.4结构要求 (13)4.5配供驱动机要求 (15)4.6设备材质要求 (15)4.8安装调试要求 (16)4.9其它要求（噪音） (16)5 供货范围 (16)5.1一般要求 (16)5.2供货范围 (16)6 质量保证及试验 (17)6.1设计、制造、应遵守的规程、规范和标准 (17)6.2设备性能、质量保证 (18)6.3设备的试验及要求 (18)7 油漆、包装和运输 (19)7.1油漆和防腐 (19)7.2包装 (19)7.3运输 (20)8、签字页： (21)1总则1.1本技术规范书适用于50MW光伏电站项目的就地箱式变压器设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2技术规范书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文，但卖方应保证提供符合本技术规范书和工业标准的功能齐全的优质产品,对国家有关安全、环保等强制性标准，必须满足其要求。
1.3卖方执行本技术规范书所列标准。
有差异时，按较高标准执行。
1.4合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，卖方应在设计上进行修改。
卖方应满足买方的合理要求，除重大修改外，应不涉及商务问题。
副标题
整流变压器改造技术协议
甲方：
乙方：
根据生产需要，甲方委托乙方对两台整流变压器进行技术改造，经双方协商达成以下协议
一、原变压器型号及参数
1、型号：ZS-7200/35
2、额定容量：7200KV A
3、额定电压：三相，50HZ.一次额定电压35KV
二次额定电压1.1KV×2
4、过载能力：＋20％
5、绝缘水平：LI200AC85/LI AC18/LI AC18
二、改造后的变压器参数
1、额定容量：7200KVA
2、额定电压：三相，50HZ.一次额定电压10KV
二次额定电压0.66KV×2
3、过载能力：＋20％
4、绝缘水平：LI75AC35/LI AC18/LI AC18
三、工程内容
1、原变压器改造为供直流传动整流电源，额定电压660V,容量不变
2、一二次线圈必须为铜芯线圈
3、保留原来五档调压方式
4、变压器油过滤，符合使用标准，有检测数据
5、变压器表面防腐处理（清理锈渍，喷漆），漆色为原变压器颜色
6、完备变压器各个保护装置（测温装置、油保护装置、安全保护装置），必须灵敏可靠
7、添加保护控制及冷却装置的接口接线箱
8、新铭牌数据详细全面
9、外观崭新整洁、无锈蚀、无损伤、附件齐全
四、提供详细的改造后的各种试验及检测数据
五、质保期一年
六、未尽事宜，双方协商解决
甲方乙方
第1页共1页。
SF11-20000/35电力变压器技术规范书2016年10月21日1.适用范围本技术附件适用于35kV各区域变电站的SF11-20000kVA 35kV/10.5kV电力变压器。
2 总则2.1总体要求2.1.1本技术协议对所需设备的使用条件、性能参数、结构、制造、安装、试验和服务等方面提出的技术要求，是最低限度的技术要求，并未对一切技术细节做出规定，其技术条件并未充分引述有关标准和规范条文，卖方应提供满足本协议书和所有相关的IEC及GB最新有效版本标准的产品。
2.1.2 卖方提供的变压器成套设备是性能先进、质量可靠、技术成熟、稳定性好的，全新的变压器和配套设备。
2.1.3 卖方提供的变压器是一个功能完整的变压器，卖方对变压器的功能和容量满足本项目的要求完全负责，并保证能连续、稳定地安全运行。
2.1.4 本技术协议中所引用的标准如有不一致时，按较高的标准执行，卖方保证提供优于IEC GB标准的变压器。
2.1.5 本技术协议经买方、卖方双方确认后，作为订货合同的技术附件与合同文本具有同等法律效力。
2.1.6 本技术协议未尽事宜由买方、卖方双方协商解决。
2.1.7 卖方必须通过ISO9001及以上质量认证。
2.1.8 卖方注册资金不少于7000万元人民币，本项目不接受代理商、只接受制造商投标。
2.2 设备制造遵守有关规范及标准设备制造应遵守及不低于现行的、最新版本的国家及原机械部、电力部制定的有关技术规范。
国标未列部分应参照IEC标准执行。
有关国标及规范简列如下：GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求JB/T2426 发电厂和变电所自用三相变压器技术参数和要求GB311.1 高压输变电设备的绝缘配合GB/T16434 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准GB/T 1094.7 电力变压器第7部分：油浸式电力变压器负载导则GB1208 电流互感器GB763 交流高压电器在长期工作时的发热GB5273 变压器、高压电器和套管的接线端子GB2536 变压器油GB7354 局部放电量测量GB/T 1094.4 电力变压器第4部分：电力变压器和电抗器的雷电冲击试验和操作冲击试验导则GB156 标准电压GB191 包装贮运标志GB50229 火力发电厂与变电所设计防火规范（供参考）GB5027 电力设备典型消防规程（供参考）GB 1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T1094.10 电力变压器第10部分：声级测定GB3969 35 kV以下变压器套管IEC76-1 总则IEC76-2 温升IEC76-3 绝缘水平和介质试验IEC76-5 承受短路能力以最新国家标准为优先原则执行最新版本。

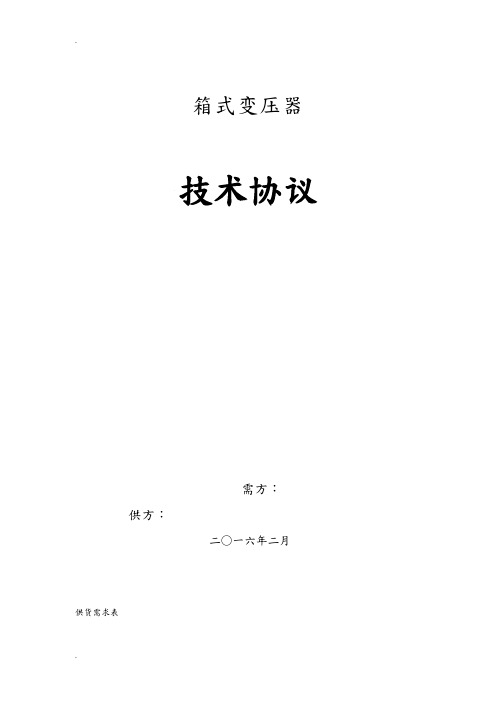

箱式变压器技术协议需方：供方：二○一六年二月供货需求表注：具体数量见商务合同目录1、总则 (3)2、工程概况 (4)3、规和标准 (5)4、技术要求 (9)5、主要设备标准技术参数表 (21)6、供货围 (24)7．技术资料和交付进度 (27)8．设备监造和性能验收试验 (29)9．技术服务售后服务 (32)10、分包与外购 (35)11、大部件情况 (35)签字页（本页无正文） (36)1.总则1.1 本技术协议的适用围为光伏电站项目用美式箱式变电站，它包括功能设计、结构、性能、安装等方面的技术要求。
1.2 本技术协议提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供一套满足本协议和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准及行业标准，必须满足其要求。
1.3 如果供方没有以书面形式对本技术协议的条文提出异议，则需方认为供方提供的设备完全符合本技术协议的要求。
如有异议，不管是多么微小，都应以“技术差异表”的形式加以详细描述。
1.4 供方应执行本招标文件所列标准，有不一致时，按较高标准执行。
在设备设计和制造中所涉及的各项规程、规和标准必须遵循现行最新标准版本。
合同签订后15日，供方应按本协议的要求，提出合同设备的设计、制造、检验、试验、装配、安装、调试、试运、验收、运行和维护等标准清单给需方确认。
1.5 供方对供货围的成套系统设备（含辅助系统及设备、附件等）负有全责，即包括分包（或对外采购）的产品。
分包（或对外采购）的主要产品制造商应征得需方的认可。
1.6 供方应生产过三套或以上同类产品，并已成功运行三年及以上。
1.7 本技术协议经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.8 如果本技术协议的描述存在矛盾或不一致之处，或本技术协议的技术部分和商务部分在供货围的描述存在矛盾或不一致之处，由需方确定执行原则。
1.9 供方提供的主设备、附件、备品备件、外部油漆等材质必须满足本工程所处地理位置、环境条件的要求。
变压器技术协议书范本甲方（买方）：_____________________乙方（卖方）：_____________________鉴于甲方对变压器设备的需求，乙方作为专业的变压器生产及供应方，双方本着公平、公正、互惠互利的原则，经协商一致，特订立本技术协议书。
一、产品规格与技术要求1. 产品型号及规格：乙方应根据甲方提供的技术参数，提供符合以下规格的变压器：- 型号：__________- 额定容量：__________- 额定电压：__________- 频率：__________- 连接组别：__________- 冷却方式：__________- 绝缘等级：__________2. 技术标准：乙方提供的变压器应符合国家相关标准及行业规范，具体标准如下：- GB1094.1-GB1094.5《电力变压器第1部分：总则》- 其他相关国家标准或行业标准。
二、质量保证1. 乙方保证所提供的变压器为全新产品，无缺陷，无损伤，符合甲方的技术要求。
2. 乙方应提供变压器的质保期，质保期内因乙方产品质量问题导致的故障，乙方负责免费维修或更换。
三、交货时间与地点1. 交货时间：乙方应在合同签订后____天内完成生产，并在____天内将产品送达甲方指定地点。
2. 交货地点：甲方指定的交货地点为________________。
四、验收标准与方法1. 甲方在收到货物后，应在____天内完成验收，验收标准参照本协议书第一条所述的技术要求。
2. 如甲方在验收中发现产品不符合技术要求，应在发现问题后____天内书面通知乙方，乙方应在接到通知后____天内解决相关问题。
五、付款方式1. 合同签订后，甲方应在____天内支付合同总额的____%作为预付款。
2. 产品交付并经甲方验收合格后，甲方应在____天内支付剩余的____%货款。
六、违约责任1. 如乙方未能按时交货，每逾期一天，应向甲方支付合同总额____%的违约金。
变压器技术合作协议书范本甲方：___________乙方：___________根据《中华人民共和国合同法》、《中华人民共和国技术合同管理条例》等相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方委托乙方进行变压器技术研发的相关事项，经充分协商，达成以下合作协议：一、合作内容1.1 甲方委托乙方就甲方提供的技术需求进行变压器技术研发，乙方负责完成变压器技术研发工作，并向甲方交付研发成果。
1.2 乙方应按照甲方的技术需求进行研发，确保研发成果符合甲方要求。
二、技术研发2.1 乙方应根据甲方的技术需求，制定详细的研发计划，并提交甲方审批。
甲方应按照双方约定的时间节点对乙方的研发进度进行监督和检查。
2.2 乙方应保证研发成果的原创性和新颖性，不得侵犯他人的知识产权。
2.3 研发过程中产生的所有技术秘密和商业秘密，甲乙双方应共同保守，并按照双方约定的方式使用和保护。
三、交付与验收3.1 乙方应在研发周期届满后，向甲方交付完整的研发成果，包括技术文件、样品等。
3.2 甲方应对乙方交付的研发成果进行验收，并在验收合格后支付乙方研发费用。
四、费用与支付4.1 甲乙双方应按照约定的费用及支付方式，向对方支付或收取研发费用。
4.2 甲方应按照双方约定的时间节点支付乙方的研发费用。
如甲方逾期支付，应按照中国人民银行同期贷款利率支付乙方利息。
五、违约责任5.1 任何一方违反本协议的约定，导致合作不能继续进行，应承担相应的违约责任。
5.2 乙方研发成果不符合甲方要求，甲方有权要求乙方免费进行修改或重新研发。
六、争议解决6.1 双方在履行本协议过程中发生的争议，应首先通过友好协商解决；协商不成的，任何一方均有权向甲方所在地的人民法院提起诉讼。
七、其他约定7.1 本协议自双方签字（或盖章）之日起生效，有效期为____年。
7.2 本协议一式两份，甲乙双方各执一份，具有同等法律效力。
甲方（盖章）：___________乙方（盖章）：___________签订日期：___________以上变压器技术合作协议书范本，仅供参考。
35kV双绕组箱式变压器技术规范书附：招标设备一览表本工程所需设备为35kV双绕组箱式变压器3150kVA，37±2×2.5%/0.8kV，D,y11,半穿越电抗Uk=6.5%，14套，具体供货清单如下表所示：主要供货清单目录一总则二标准和规范三工程概况四技术规范五设计分界点六需要招标人配合的工作七供货范围八设备监造（检验）和性能验收试验九技术服务及培训十包装、运输和贮存十一设备、技术资料交付进度一总则1)投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
2)投标人须仔细阅读包括本技术规范阐述的全部条款。
投标人提供的设备应符合技术规范所规定的要求。
3)投标人保证提供的产品符合安全、健康、环保标准的要求。
投标人对成套设备(含辅助系统与设备)负有全部技术及质量责任，包括分包(或采购)的设备和零部件。
招标人有权参加分包、外购设备的采购技术谈判，投标人和招标人协商，最终招标人确定分包厂家，但技术上由投标人负责归口协调。
4)本技术规范提出了对箱式变压器的技术参数、性能、结构、试验等方面的技术要求。
5)本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
6)如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。
7)本技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
8)若投标人所提供的技术资料协议前后有不一致的地方，以有利于设备安装运行、工程质量为原则，由招标人确定。

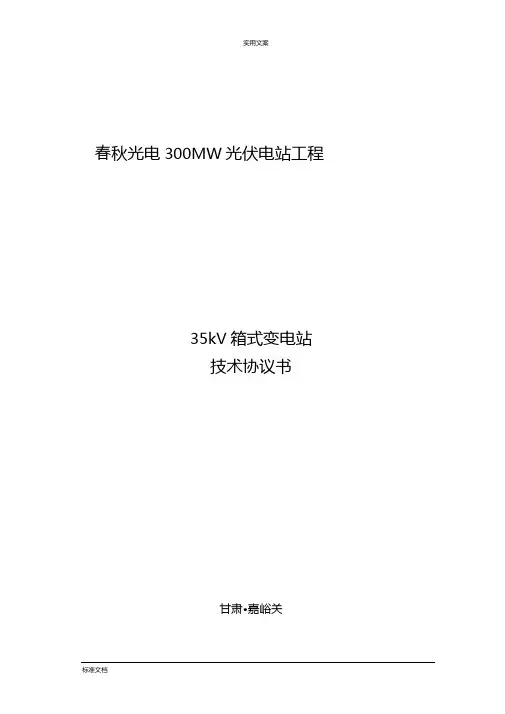

春秋光电300MW光伏电站工程35kV箱式变电站技术协议书甘肃•嘉峪关1.1总则1.1.1本技术规范书仅适用春秋光电嘉峪关300MWp光伏并网发电项目箱变，其中包括技术指标、性能、结构、试验到及资料交付和技术文件等要求。
1.1.2本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关的标准和规范条文，从方应保证提供符合本规范书和有关工业标准的优质产品。
1.1.3本规范书所作用的标准如与供方所执行的标准发生矛盾时，应按水平较高的标准执行。
DL/T537-93 6~35KV箱式变电站订货技术条件DL/T537-2002 高压/低压预装箱式变电站选用导则GB311.1~311.6-83 高压输电设备的绝缘配合，高电压试验技术GB3804-90 3~63KV交流咼压负荷开关GB11022-89 冋压开关设备通用技术条件GB1094.1-96 电力变压器第1部分总则GB1094.2-96 电力变压器第2部分温升GB1094.3-85 电力变压器第3部分绝缘子水平和绝缘试验GB1094.5 电力变压器第5部分承受短路能力GB/T6451-2005 三相油浸式电力变压器技术参数和要求GB7328-87 变压器和电抗器的声级测量GB16926-97 交流高压负荷开关熔断器组合电器GB7251-97 低压成套开关设备和控制设备GB13539-92 低压熔断器GB1208-97 电流互感器DL478-92 静态继电保护及女全自动化装置通用技术条件SDJ9-87 电测量仪表装置设计技术规程GB2681-81 电工成套装置中的导线颜色GB4208-93 外壳防护等级分类GB2706-89 交流咼压电器动热稳定试验方法GB-T 17467-1998 高压/低压预装式变电站GB50150-91 电气装置安装工程电气设备交接试验标准1.1.4本规范书作为订货合同的技术附件，与合同正文具有同等法律效力。
变压器技术改造协议书范本协议书编号：[协议编号]协议签订日期：[签订日期]甲方：[甲方名称]法定代表人（或委托代理人）：[法定代表人姓名或委托代理人姓名]联系地址：[甲方联系地址]联系电话：[甲方联系电话]传真号码：[甲方传真号码]电子邮箱：[甲方电子邮箱]乙方：[乙方名称]法定代表人（或委托代理人）：[法定代表人姓名或委托代理人姓名]联系地址：[乙方联系地址]联系电话：[乙方联系电话]传真号码：[乙方传真号码]电子邮箱：[乙方电子邮箱]鉴于：1. 甲方是一家拥有相应规模和资金实力的企业，拟对其所拥有的变压器进行技术改造以提升性能；2. 乙方是一家具备相关经验和技术能力的公司，能够满足甲方对变压器技术改造的需求。
根据《中华人民共和国合同法》的相关规定，甲乙双方本着互利互惠、平等自愿的原则，就对甲方所拥有的变压器进行技术改造达成如下协议：第一条项目概述1.1 甲方要求乙方对其拥有的变压器进行技术改造，以提升变压器的性能和效能。
1.2 本项目的改造范围包括但不限于变压器的核心、绕组、绝缘材料等方面的改进。
第二条技术改造内容2.1 乙方负责提供变压器技术改造方案，包括技术改造的内容、方案实施的步骤、所需材料和设备等。
2.2 甲方负责根据乙方提供的技术改造方案，提供变压器改造所需的相关信息和数据。
第三条技术改造期限3.1 甲乙双方约定，技术改造的时间为[start_date]至[end_date]。
3.2 如果由于不可抗力因素导致技术改造延期，甲乙双方应协商解决。
第四条技术改造费用4.1 甲方同意支付本次技术改造的费用为[cost]元（大写：人民币[capital_cost]元整），费用包括但不限于乙方提供的技术改造方案、材料采购、设备安装和技术服务等。
4.2 甲方应在技术改造开始前支付50%的费用，剩余的50%在技术改造完毕后支付。
4.3 各方应按照相关税法和财务制度履行相应的税收义务，费用不含税。
第五条技术保密5.1 甲乙双方均同意对在本次技术改造过程中所涉及的技术、商业机密进行保密。
甲方：（以下简称“甲方”）乙方：（以下简称“乙方”）鉴于甲方拥有先进的变压器技术，乙方对甲方技术的了解，并愿意实施甲方的技术及专有技术，具备实施这些技术的物质条件、法人资格和必要的资金，双方经充分协商，本着平等自愿、互利有偿和诚实信用的原则，特订立本协议，共同遵守执行。
一、协议内容1. 技术内容：- 甲方同意向乙方提供以下技术及专有技术：1. 变压器设计原理及图纸；2. 变压器制造工艺流程；3. 变压器质量控制标准；4. 变压器检测及维护技术；5. 相关技术资料。
2. 技术要求：- 甲方提供的技术及专有技术必须符合国家相关标准及行业规范。
- 甲方保证所提供的技术及专有技术具有先进性、实用性和可靠性。
3. 技术使用范围：- 乙方有权在合同有效期内，在中华人民共和国境内使用甲方提供的技术及专有技术。
- 乙方生产的变压器产品，必须符合甲方提供的技术要求和质量标准。
4. 技术指导：- 甲方应派技术人员对乙方进行技术指导，包括：1. 变压器生产过程中的技术培训；2. 变压器质量控制及检测指导；3. 变压器维护及保养指导。
5. 技术保密：- 双方对本协议内容以及技术秘密负有保密义务，未经对方同意，不得向任何第三方泄露。
二、合作方式1. 合作期限：本协议有效期为____年，自双方签字盖章之日起计算。
2. 合作费用：- 乙方应向甲方支付技术使用费，具体金额由双方另行协商确定。
- 技术使用费支付方式：____。
3. 利润分成：- 乙方在合作期间，所生产的变压器产品，按照约定比例与甲方进行利润分成。
三、违约责任1. 任何一方违反本协议约定，应承担相应的违约责任，向对方支付违约金。
2. 甲方违反保密义务，泄露技术秘密，应承担相应的法律责任。
四、争议解决1. 双方在履行本协议过程中发生争议，应友好协商解决。
2. 如协商不成，任何一方均可向合同签订地人民法院提起诉讼。
五、其他1. 本协议未尽事宜，由双方另行协商解决。
2. 本协议一式两份，双方各执一份，具有同等法律效力。
1总则1.1本规范书使用于35kV油浸式电力变压器，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和应用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-1996 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-1996 电力变压器第5部分承受短路的能力GB 2536-1990 变压器油GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1999 三相油浸式电力变压器技术参数和要求GB/T 4109-1999 高压套管技术条件GB/ T15164-1994 油浸式电力变压器负载导则GB 7328-1987 变压器和电抗器的声级测定GB 7354-1987 局部放电测量GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 596-1996 电力设备预防性试验规程DL/T 572-1995 电力变压器运行规程JB/T 10088-1999 6～220kV变压器声级1.6本设备技术规范书为尽事宜，由需供双方协商确定。
1.7供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，必须已经生产过三台以上或高于本招标书技术规范的设备，并在相同或更恶劣的运行条件下持续运行三年以上的成功经验。
提供的产品应有两部鉴定文件或等同有效的证明文件。
对于新产品，必须经过挂网运行，并通过产品鉴定。
2 使用环境条件2.1周围空气温度最高温度：＋40℃最低温度：－10℃最大日温差：25℃2.2海拔高度：不超过1000m2.3最大风速：35m/s2.4 环境湿度：月平均相对湿度不大于90％日平均相对湿度不大于95％2.5耐地震能力：8度水平加速度：0.15g2.6 大气条件：大气中无严重侵蚀和爆炸性介质3 技术要求3.1绝缘水平见下表：3.2温升限值油顶层：60K；油箱：70K；线圈：65K；铁芯：80K。
3.3制造厂必须提高过负荷能力。
3.4 变压器分接头在任何位置时都应能承受三相对称短路电流（最小值为额定电流的25倍）2s，各部分无损坏和明显变形，短路后线圈的平均温度最高不超过250℃。
宜采用半硬铜、自粘性换位导线以及用硬绝缘筒绕制线圈等措施提高变压器抗短路能力。
3.5 局部放电水平首先试验电压升到）3U（下进行测量，保持5min；然后试验电压升/U1.5U22m到U1 (=U m)，保持5s；最后电压降到U2下再进行测量，保持30min。
允许的放电量为Q ＜500pC（U m为设备的最高工作电压）。
3.6 噪音水平当冷却器、风扇不投入运行时，在距离设备0.3m处测量，噪音水平不应大于65dB；当冷却器及风扇投入运行时，在距离设备2m处测量，噪音水平不应大于65dB。
（除特别注明外）3.7在最高工作电压下，变压器在户外晴天的夜晚无可见电晕，且无线电干扰电压不大于2500uV。
3.8变压器铁芯接地引线必须通过套管引出，且经引线至变压器下部接地以便于带电测量，该套管及铁芯对地绝缘应能承受1min工频试验电压2kV（有效值）。
3.9变压器油箱的机械强度应能承受2×104Pa真空度和8×104Pa正压的机械强度试验，不得有损伤和不允许的永久变形。
3.10储油柜采用外油式波纹管式储油柜。
3.10.1 储油柜应具有与大气隔离的油室。
油室中的油量可由构成气室的不锈钢波纹膨胀体的膨胀或收缩来调节。
3.10.2 储油柜与变压器油箱之间用不锈钢金属波纹管连接，连接处装有真空密封，并保证联管畅通。
套管升高座等处积集气体应通过带坡度的集气总管引向气体继电器。
3.10.3 外油式波纹管式储油柜设计膨胀系数：7％。
3.10.4 外油式波纹管式储油柜芯体应为1Cr18Ni9Ti不锈钢金属材料，采用全密封、免维护设计。
3.10.5 芯体内设计有压力延时装置，对变压器起二次保护作用，3.10.6 保证储油柜在微正状态下正常运行，工作压力≥0.05Mpa。
3.10.7 储油柜的波纹管与筒壁之间采用树脂带衬，以防止波纹管与内筒壁接触。
3.10.8 储油柜的油位指示采用拉带式油位指示计（应表示出变压器未投入运行时，相当于温度为-20℃，0℃，＋20℃和＋40℃四个油面标志），应具备注油、排油和取油样阀门，还应设有真空排气阀和吊耳。
此外储油柜还具有极限油位远传报警功能。
3.10.9 储油柜的结构应便于清理内部，容积应保证在周围气温＋40℃，满负载状态下油不溢出，在－30℃未投入运行时，观察油位计应有油可见。
3.10.10 使用寿命：30年3.11变压器应装有压力释放阀和速动油压继电器。
当变压器油箱内压力达到安全限值时，压力释放阀应可靠地释放压力。
当变压器油箱内的压力上升速度威胁到油箱安全时，速动油压继电器应能使变压器退出运行。
3.12变压器应装上层油温温度计和线圈模拟温度计，温度计应提供远方指示仪表和信号接点。
信号接点容量在交流电压220V时不低于50V A；直流有感负载不低于15W。
温度计的安装位置应便于观察。
3.13变压器装有气体继电器，其接点容量在交流电压220V时不小于66V A，直流有感负载时不小于15W。
积聚在气体继电器内的气体数量达到250～300mI或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解气体的数量和颜色，并通过集气装置把气体引至变压器中下部以便于取气体。
3.14变压器套管3.14.1 变压器35kV侧套管必须采用油纸电容型或干式套管，6.3kV侧套管采用纯瓷套管。
（1）不得采用有机粘结接缝过多的瓷套管和密集形伞裙的瓷套管。
（2）安装在供货变压器上的套管必须是进行出厂试验时该变压器所用的套管。
（3）电容型套管接地线的引出线连接端子必须采取防止螺杆转动的措施。
（4）套管必须采用接线板连接结构。
3.14.2 绝缘水平：套管的工频耐受电压和雷电冲击耐受电压的水平高于或等于变压器线圈的绝缘水平。
3.14.3 油纸套管在工频40.5kV下，局部放电视在放电量不大于10pc。
3.14.4 油纸套管在工频3/05.1r U 电压下的介质损耗因数tanδ≤0.007，并且试验电压从3/05.1r U 升高到r U 时，tanδ变化值不超过0.001。
变压器厂家必须提供6.3kV 、3/05.1r U 、r U 三个电压下的tanδ值。
3.14.5 套管的额定电流必须和变压器额定电流相配合。
套管短时电流的最小值为其额定电流的25倍，额定持续时间为2s 。
3.15 带有套管型电流互感器的变压器应供信号测量和保护装置辅助回路用的接线箱（不锈钢材料制成）。
互感器二次接线及辅助回路的连接，必须采用截面不小于4mm 2的单芯铜导线，过门采用软铜线。
布线时，应考虑避免其他组件故障对它的影响。
二次电流回路端子的接线方式可采用管状接线方式（凤凰端子）。
3.16 套管接线端子连接处，在空气对空气的温升不大于55K ，在油中的温升不大于15K 。
3.17 变压器油为＃25油（除特别要求外），油的质量应符合有关标准规定，制造厂应提供注入变压器前的油质指标。
3.18 变压器油箱下部壁上应装有专用密封式取油样阀。
油箱下部应装有足够大的放油阀。
油箱底部应有排油装置。
油箱下部应有供千斤顶顶起变压器的装置。
3.19 安装平面至油箱顶的高度在3m 及以上时，应在油箱上焊有固定梯子，其位置应便于取气样及观察气体继电器。
3.20 变压器结构应便于拆卸和更换套管或瓷件。
3.21 变压器应满足运输重量、尺寸限度，应确定运输过程中耐受冲撞的能力，并装设冲撞记录器进行检查。
变压器结构应满足允许倾斜 15。
3.22 套管的安装位置和相互位置距离应便于接线，而且其相间、相对带电部分之空气间隙必须符合以下要求：35kV 套管间隙不小于40cm ，6.3kV 套管间隙不小于20cm 。
3.23 制造厂应保证变压器到现场后，不经吊罩检查即能可靠投入运行，并提供承诺函。
投入运行时，在额定电压下进行5次冲击合闸应无异常现象，在正常运行时，应达到20年不需要大修，使用寿命应达到30年。
3.24 变压器油箱及储油柜应能承受50kPa 压力的密封试验，其试验时间为36h ，不应有任何渗漏和损伤。
所有暴露在大气中的金属部件应有可靠的防锈层或采用不锈钢材料制成。
变压器所用的橡胶密封件应选用以丙烯酸脂橡胶为主体材料的密封件，以保证不渗油漏油。
3.25冷却装置（1）冷却装置数量及其冷却容量应足以将变压器所有线圈在额定负荷下产生的总损耗（包括空载损耗、负载损耗和杂散损耗）全部散掉，并配备备用冷却器。
冷却装置应有两路380V交流电源供电，两路电源可以切换，互为备投。
电源及控制回路装于变压器旁的控制箱内。
（2）冷却器可用手动或自动投入或停止。
（3）冷却器全停时跳闸回路应按下列条款的要求设时间继电器和延时继电器回路，此回路应由220V直流电源供电，以便交流消失后仍能可靠跳闸。
直流时间继电器及延时回路应设置在变压器旁的控制箱内。
（4）冷却器全停后允许运行时间：当环境温度为40℃时，所有风扇退出运行后允许满载运行不小于20min。
所有风扇均退出运行后，油温不超过75℃时允许运行60min。
（5）每一冷却器应有低噪音风扇，油流速度应限制在0.5m/s以下。
（6）冷却器应通过蝶阀固定于变压器油箱上，以方便拆装。
冷却器的回油管上应安装取样阀和管道，阀门公称直径50mm，以备安装变压器油气体在线监测装置之用。
（7）每组风扇应备有磁力接触器，每一接触器线圈应由一个单独的熔断器保护。
所有电机的控制装置装在一块控制板上并安装于冷却器的控制柜内。
