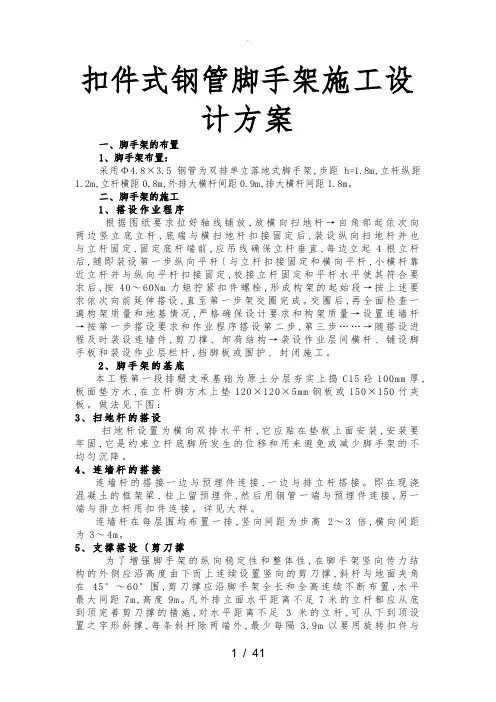

扣件式钢管脚手架施工设计方案一、脚手架的布置1、脚手架布置：采用Φ4.8×3.5钢管为双排单立落地式脚手架,步距h=1.8m,立杆纵距1.2m,立杆横距0.8m,外排大横杆间距0.9m,排大横杆间距1.8m。
二、脚手架的施工1、搭设作业程序根据图纸要求拉好轴线铺放,放横向扫地杆→自角部起依次向两边竖立底立杆,底端与横扫地杆扣接固定后,装设纵向扫地杆并也与立杆固定,固定底杆端前,应吊线确保立杆垂直,每边立起4根立杆后,随即装设第一步纵向平杆〔与立杆扣接固定和横向平杆,小横杆靠近立杆并与纵向平杆扣接固定,校接立杆固定和平杆水平使其符合要求后,按40～60Nm力矩拧紧扣件螺栓,形成构架的起始段→按上述要求依次向前延伸搭设,直至第一步架交圈完成。
交圈后,再全面检查一遍构架质量和地基情况,严格确保设计要求和构架质量→设置连墙杆→按第一步搭设要求和作业程序搭设第二步,第三步……→随搭设进程及时装设连墙件,剪刀撑、卸荷结构→装设作业层间横杆、铺设脚手板和装设作业层栏杆,挡脚板或围护、封闭施工。
2、脚手架的基底本工程第一段排栅支承基础为原土分层夯实上捣C15砼100mm厚,板面垫方木,在立杆脚方木上垫120×120×5mm钢板或150×150竹夹板。
做法见下图：3、扫地杆的搭设扫地杆设置为横向双排水平杆,它应贴在垫板上面安装,安装要牢固,它是约束立杆底脚所发生的位移和用来避免或减少脚手架的不均匀沉降。
4、连墙杆的搭接连墙杆的搭接一边与预埋件连接,一边与排立杆搭接。
即在现浇混凝土的框架梁、柱上留预埋件,然后用钢管一端与预埋件连接,另一端与排立杆用扣件连接。
详见大样。
连墙杆在每层围均布置一排,竖向间距为步高2～3倍,横向间距为3～4m。
5、支撑搭设〔剪刀撑为了增强脚手架的纵向稳定性和整体性,在脚手架竖向传力结构的外侧应沿高度由下而上连续设置竖向的剪刀撑,斜杆与地面夹角在45°～60°围,剪刀撑应沿脚手架全长和全高连续不断布置,水平最大间距7m,高度9m。
说明为了指导本公司外脚手架工程的施工与管理，以确保安全、文明、优质、高效地完成本公司承接的外脚手架工程任务。
现制定创新公司统一外脚手架施工技术方案，要求各班组按方案施工。
工程中如遇到方案中未介绍到的重点、难点部位由方案组、现场主管和外架班组共同讨论制定出符合规范要求的可行性施工方案。
为了适应技术的发展，本方案根据各工程特点不断修正、更新，使之更臻完善、合理、安全、高质量地完成施工任务。
外脚手架施工方案一、落地式钢管脚手架搭设1、搭设基本尺寸（1）立杆纵距：不大于1.5米。
（2）立杆横距：0.8米（3）步距：1.8米（悬挑架首步为1.5米）。
2、底座（1）脚手架基础应为硬化地面，当基础地耐力和沉降不满足规范要求时，严禁搭设落地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。
（2）当立杆直接立在砼面时，采用200*200*16mm的模板做为木垫板，并先进行尺寸排列设计，使垫板准确地放在定位线上。
3、扫地杆设置（1）脚手架必须设置纵、横向扫地杆。
（2）纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm（悬挑架按300mm）处的立杆上。
（3）横向扫地杆设置在紧靠纵向扫地杆下方的立杆上。
（4）当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
（如图）4、立杆（1）除顶层、顶部可采用搭接外，其余各层各步距接头必须采用对接扣件连接。
对接扣件应交错布置，两根相邻立杆的对接接头不应设置在同一步内，同步内隔一根立杆的两个接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
1518<22立杆布置局部图（2）立杆顶端应高出女儿墙1.2m，高出檐口上皮1.5m。
（3）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除抛撑。
（4）立杆必须用钢管与墙体可靠的连接。
扣件式钢管脚手架施工方案扣件式钢管脚手架是目前常用的一种施工脚手架，具有安全、可靠、易于搭建和拆卸的优点。
下面是一个关于扣件式钢管脚手架施工的方案。
1. 施工前的准备工作首先，需要对施工区域进行测量和规划，确定搭建脚手架的位置和高度。
然后，准备好需要的钢管、扣件和横杆等材料，并进行材料的检查和清点，确保材料的完整性和质量。
2. 搭建脚手架的基础在搭建脚手架之前，需要做好基础工作。
首先，清理和平整施工区域的地面，并确保地面的承载力和稳定性。
然后，根据施工要求铺设垫板或者垫砖，以提高脚手架的稳固性。
3. 搭建主立柱和水平杆首先，在需搭建脚手架的四个角落处立好主立柱，然后根据设计要求和高度确定水平杆的位置。
将主立柱和水平杆用扣件固定在一起，并确保固定牢固和水平稳定。
4. 安装纵向和横向扫地杆首先，在主立柱之间固定纵向扫地杆，用扣件将纵向扫地杆固定在主立柱上。
然后，根据设计要求和需要，安装横向扫地杆，使其与纵向扫地杆垂直交叉。
确保扫地杆的固定稳定和水平平整。
5. 安装斜杆和台脚根据需要和设计要求，安装斜杆和台脚，将其与主立柱和水平杆相连接。
确保斜杆与主立柱夹角适当且固定稳固。
6. 搭建工作平台在完成以上步骤后，开始搭建工作平台，将木板或者钢板等材料放置在水平杆上，确保平整稳固。
并做好防滑处理，以提高施工人员的安全性。
7. 完善脚手架结构检查脚手架的稳定性和结构安全，并进行必要的加固和调整。
特别注意连接件、扣件和脚轮等部件的使用情况，确保其牢固可靠、完好无损。
8. 施工结束后的拆卸工作在施工结束后，按照安全规范和程序进行脚手架的拆卸工作。
先拆除工作平台，然后逐层拆卸纵向扫地杆、横向扫地杆、斜杆和台脚等部件，最后卸下主立柱和水平杆。
并将拆卸下来的材料进行清点和整理，做好妥善保存。
以上是一个关于扣件式钢管脚手架施工的方案，通过严格按照施工方案进行操作，可以确保脚手架的搭建安全、稳固和可靠，提高施工效率和工作质量。
施工方案-双排扣件式钢管落地脚手架施工方案一、施工前的准备工作1.制定详细的施工方案，包括脚手架的搭建和拆除工作，以及安全问题和应急措施等。
2.根据搭建地点和要求，准确计算脚手架所需的材料和工具，包括钢管、扣件、板材、脚轮、绳索等。
3.施工前应对材料进行检查，确保所有的材料符合要求且无损坏。
4.在现场选择合适的场地搭建脚手架，在搭建前应对场地平整、通风和安全等方面进行评估。
5.确定脚手架的设计方案，并进行必要的图纸、加固和计算等工作。
二、搭建双排扣件式钢管落地脚手架1.铺设脚手架基础，根据设计要求将脚手架场地的地面作必要的准备和处理。
（注意：脚手架基础需平实牢固、无坑洼危险）2.立杆: 立柱的长度应小于等于轴向压力的安全跨度，高度不宜超过6米（不在安装间隙内），根据要求，将钢管竖立至位（以为基础），并采用卡扣的方式加固，保持在不倾斜的情况下.3.连梁: 连梁应该按照设计方案要求，在现场剪断、放入扣件，并进行固定。
4.依次搭建梯子架，进行必要的调整和加固，并注意施工人员的安全。
5.加装中横、斜杠、水平杆等配件，确保脚手架稳定性，并进行调整和定位。
6.在搭建完毕后，进行必要的检查和测试，确保脚手架符合要求，安全可靠，稳定坚固。
三、拆除双排扣件式钢管落地脚手架1.在拆除前，应撤去所有脚手架上的材料和工具，并清除所有的垃圾和污染。
2.按照反向顺序进行拆卸，先将配件（包括水平杆、斜杠、中横等）分离，然后分段分层撤除脚手架。
3.在拆除的过程中，注意工人的安全，并采取必要的防护措施以避免任何意外发生。
4.完成拆除后，确保现场干净整洁，并清除任何留存的材料和物品。
四、安全应急措施1.在施工过程中，所有工人应穿戴符合工作要求的服装和防护装置，并特别注意高处安全和脚手架稳定。
2.在施工现场设置警示标志，标明搭建、维护和拆除的范围和过程。
3.在脚手架搭建过程中，应保证钢管和扣件的选择和数量符合要求，所有配件应嵌入或紧靠在钢管内部。
第1篇一、工程概况本工程位于我国某城市，总建筑面积为XX万平方米，包括主楼和裙房。
主楼高度为XX层，裙房高度为XX层。
根据工程特点及施工机具、材料及人力配备情况，制定本外脚手架工程施工方案。
二、施工原则1. 安全第一：确保施工过程中人员、设备、材料的安全，严格遵守国家有关安全法规和标准。
2. 质量至上：保证外脚手架搭设质量，满足施工需求。
3. 经济合理：在确保安全和质量的前提下，降低施工成本。
4. 高效便捷：合理安排施工进度，提高施工效率。
三、施工方案1. 脚手架类型及材料（1）主楼外墙采用导轨式爬架方案，裙房采用落地式双排钢管脚手架。
（2）脚手架主要材料：扣件式钢管、脚手板、安全网、剪刀撑、横向支撑、连墙件、纵向扫地杆、横向扫地杆、底座、竹笆脚手板、木质踢脚板等。
2. 施工流程（1）施工准备：熟悉图纸，了解工程特点；组织人员培训，提高施工技能；准备好施工材料及工具。
（2）基础处理：对施工现场进行平整，确保地基坚实；设置排水设施，防止积水。
（3）脚手架搭设：①按设计要求，先搭设基础；②搭设立杆、纵向水平杆、横向水平杆，确保搭设规范；③安装剪刀撑、横向支撑、连墙件等，提高脚手架整体稳定性；④安装脚手板、安全网、踢脚板等，确保施工安全。
（4）脚手架验收：分段挂牌验收，合格后方可使用。
3. 施工要点（1）搭设脚手架时，严格按照设计要求和施工规范进行操作。
（2）脚手架搭设过程中，注意检查材料质量，确保安全可靠。
（3）脚手架搭设完成后，及时进行验收，发现问题及时整改。
（4）施工过程中，加强安全巡查，确保施工安全。
四、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保外脚手架施工与主体结构施工同步进行。
五、质量保证措施1. 严格选用优质材料，确保脚手架搭设质量。
2. 施工过程中，加强监督检查，发现问题及时整改。
3. 定期进行质量验收，确保外脚手架搭设质量符合要求。
4. 施工结束后，进行竣工验收，确保工程质量。
扣件式钢管外脚手架施工方案1. 概述扣件式钢管外脚手架是一种常用的施工工具，用于在建筑工地搭建临时工作平台。
本文档将介绍扣件式钢管外脚手架的施工方案，包括搭建流程、安全要求和注意事项等。
2. 施工流程2.1 准备工作•确定脚手架搭建的位置和高度要求，并进行标记。
•清理施工区域，确保没有障碍物和杂物。
•检查钢管、扣件和脚手架材料，确保质量合格。
2.2 搭建主体脚手架步骤：1.按照标记的位置用钢管和扣件搭建主体脚手架的立柱。
2.连接横杆和纵杆，形成框架结构。
3.安装水平杆，使脚手架保持水平。
4.安装脚手板，用于工人站立和放置工具材料。
2.3 加固和调整脚手架步骤：1.检查每一连接点，确保扣件紧固牢固。
2.加固脚手架的稳定性，可以使用斜撑和水平斜杆。
3.调整脚手架的水平度和垂直度，使用调整螺母调整扣件的紧度。
3. 安全要求3.1 材料质量•使用符合国家标准并经过质量检验的钢管和扣件。
•检查钢管和扣件的表面是否平整，无明显缺陷和损伤。
3.2 施工操作•施工人员需要经过培训和持证上岗，熟悉脚手架搭建工艺和安全操作规范。
•在搭建过程中，必须用安全带保持固定，避免高处坠落事故。
•禁止在脚手架上进行超载作业，保持脚手架的结构稳定。
•禁止在脚手架上进行乱丢乱扔物品，防止伤及施工人员和周围人员。
3.3 定期检查和维护•按照规定定期对脚手架进行检查，发现问题及时处理。
•若发现扣件松动或变形，立即更换，并重新调整脚手架的稳定性。
•每天结束工作时，必须对脚手架进行清理，确保无杂物阻碍。
4. 注意事项•在搭建过程中，应有专人指挥和监督，确保工艺正确、安全可靠。
•在建筑高层搭建脚手架时，要特别注意防止倾斜和失稳。
•当遇到恶劣天气（如大风、暴雨等）时，应暂停脚手架搭建和使用工作，避免发生意外事故。
•若脚手架搭建高度超过4米，必须经过专业设计和计算，以确保承重能力和稳定性。
以上是扣件式钢管外脚手架施工方案的简要说明，希望能为实际施工提供一定的指导和参考信息。
钢管落地脚手架专项施工方案(1)一、引言钢管落地脚手架是建筑施工中常用的一种辅助工具，为了确保施工安全和效率，制定详细的专项施工方案是必不可少的。
本文针对钢管落地脚手架的专项施工提出一套可行的方案，以确保施工过程中的安全和顺利进行。
二、施工准备在开始钢管落地脚手架的搭设之前，施工方应做好充分的准备工作。
具体准备工作包括：1.落地脚手架的材料准备：确认钢管质量、数量，并对使用的钢管进行检查，杜绝使用损坏的钢管。
2.人员准备：分配好施工人员的任务，确保每个人都理解施工方案，并严格遵守施工流程和安全规范。
三、施工流程3.1 脚手架场地勘察在选择好搭设钢管落地脚手架的场地后，需进行勘察，确保场地地面平整、承重能力足够，并且没有地下管线等障碍物。
3.2 脚手架搭设1.按照设计要求布置脚手架的基础支撑点，并搭设好脚手架的主体结构。
2.按照搭设图纸和规范，组装好脚手架的各个部件，确保搭设过程中不出现松动或不牢固的情况。
3.3 脚手架检查搭设完成后，需要对整个脚手架进行仔细检查，确保所有连接部位结实牢固，杜绝安全隐患。
四、施工注意事项1.在施工中严禁在脚手架上乱丢垃圾，以免影响施工和安全。
2.施工期间，禁止在脚手架上进行超载作业，保证脚手架的承载能力。
3.施工人员需佩戴好安全帽、安全带等防护用具，并严格按照安全规范操作。
五、总结钢管落地脚手架在施工中扮演着重要的角色，安全、稳定的脚手架是施工的基石。
通过制定和执行科学的专项施工方案，可以有效地提高施工效率，降低安全风险，保证施工质量。
在实际施工中，需要根据具体情况灵活调整并及时解决问题，以确保施工工作顺利完成。
六种脚手架施工方案扣件式钢管落地脚手架引言:脚手架是建筑工程中常用的临时支撑设备，用于提供施工人员在高空作业时的安全通道和工作平台。
扣件式钢管落地脚手架是目前最常见的一种脚手架类型，具有结构简单、安装方便、稳定牢固等优点，在建筑工程中得到广泛应用。
本文将介绍六种脚手架施工方案，以帮助大家更好地了解扣件式钢管落地脚手架的使用方法。
1. 单排脚手架方案单排脚手架方案适合于狭窄的施工场地和高度较低的建筑物。
它使用一排水平杆件和纵向竖杆支撑，通过钢管扣件连接固定。
该方案安装简便，适用于单一作业面的施工。
2. 双排脚手架方案双排脚手架方案适用于较宽场地和较高建筑物的施工。
它在单排脚手架的基础上增加了一排水平杆件和纵向竖杆支撑，形成两层平台，提供更大的工作面积。
双排脚手架方案的搭建需要额外注意安全因素，确保结构的稳定性。
3. 连续悬挑脚手架方案连续悬挑脚手架方案适用于需要在建筑物外部进行作业的工程。
它通过在建筑物上方加设悬挑平台和固定支撑构件，实现从建筑物外部向内部延伸的脚手架结构。
连续悬挑脚手架方案需要特别注意负载和平衡，确保安全可靠。
4. 斜坡脚手架方案斜坡脚手架方案适用于斜坡地形的建筑工程。
它通过改变脚手架的立杆长度和角度，与地形保持平行，确保斜坡上的工作面能够平稳支撑，提供安全的工作平台和通道。
在斜坡脚手架方案中，正确的角度和结构的稳定性是关键。
5. 悬空脚手架方案悬空脚手架方案适用于需要从建筑物垂直面悬挑出来进行作业的工程。
它通过悬挂梁和吊杆将脚手架平台悬挑在建筑物外部，提供工作面积和通道。
悬空脚手架方案需要特别注意安全系数和悬挑结构的牢固性，确保施工人员的安全。
6. 斜面脚手架方案斜面脚手架方案适用于需要在斜面建筑物上进行作业的工程。
它通过调整脚手架立杆的长度和角度，与斜面保持垂直平行，提供稳定的工作平台和通道。
斜面脚手架方案需要特别注意斜面的角度和结构的稳固性，确保安全施工。
总结:六种脚手架施工方案扣件式钢管落地脚手架，通过不同的组合方式和搭建方法，适应了不同的建筑工程需求和施工环境。
目录1、编制依据及说明 (1)2、工程概况 (1)3、施工部署 (1)3.1 方案设计 (1)3.2 劳动力准备 (1)3.3 材料准备 (1)3.4 技术准备 (1)4、脚手架构造要求 (2)4.1 总设计尺寸 (2)4.2纵向水平杆 (2)4.3横向水平杆 (2)4.4 脚手板、踢脚板 (2)4.5 立杆 (2)4.6 连墙件 (3)4.7 剪刀撑 (3)4.9 扶手杆 (4)4.10 基础 (4)5、脚手架的搭设和拆除 (4)5.1落地脚手架搭设 (4)5.2脚手架的拆除 (5)6、作业防护 (5)7、平安技术措施 (7)7.1平安施工技术措施 (7)7.2文明施工要求....................................................................................................... 81、编制依据及说明《建筑施工扣件式钢管脚手架》（JGJ130-2001，2002年版）；《建筑施工平安检查标准》（JGJ59-99）；《建筑施工高处作业平安技术规范》（JGJ80-91）；本工程施工图纸和投标文件；2、工程概况本工程祥圆隆工业厂区厂房，总建筑面积为60989.01㎡，地下室1层，地上结构3~16层，为框剪结构，厂房A建筑高度为42.4m,最高层数为8层，厂房B建筑高度为67.1m，最层数为16层。
3、施工部署3.1 方案设计地下室－1层层高6m，地上部分建筑高度及层高详见下表：考虑到地下室回填及室外工程施工的须要，外架拟从结构12层板面起先接受悬挑架式脚手架并进行相关的卸荷拉钢丝绳，厂房A、B在4层和8层进行卸荷; 厂房B在14层进行卸荷。
接受16＃钢丝绳@1500布置进行卸载；12层以下接受双排落地架；落地架最大搭设高度为20.05米。
3.2 劳动力准备脚手架必需由专业架子工搭设，架子工属于特殊工种，操作工人必需持证上岗。
双排扣件式钢管落地脚手架施工方案(3)1. 背景介绍双排扣件式钢管落地脚手架是一种常用的施工搭建工具，在建筑施工中起到支撑和施工作业的重要作用。
本文将介绍双排扣件式钢管落地脚手架的施工方案，以保障施工安全和高效进行。
2. 施工准备在进行双排扣件式钢管落地脚手架搭建工作之前，需要做好以下准备工作： -确认施工图纸的准确性和完整性。
- 检查搭建工地的地基情况，确保地基承载能力满足要求。
- 准备好所需的钢管、扣件、踏板等材料和工具。
3. 搭建步骤步骤一：定位基础支撑点根据施工图纸和实际需求，在地面上标出支撑点的位置，并进行打桩或者设置基础支撑。
步骤二：安装立柱和横梁将立柱竖直安装在基础支撑点上，确保立柱的稳固性。
然后在立柱之间安装横梁，形成支撑框架结构。
步骤三：安装水平横向支撑在立柱和横梁的连接点处安装水平横向支撑，以增加框架结构的稳定性和承载能力。
步骤四：安装踏板和防护栏在搭建好的框架结构上安装踏板，以便施工人员行走和作业。
同时安装防护栏，确保施工作业的安全性。
4. 安全注意事项在搭建和使用双排扣件式钢管落地脚手架时，需要注意以下安全事项： - 安装过程中要保持各个部件的稳固连接。
- 施工人员需佩戴好安全帽、安全带等个人防护装备。
- 禁止搭建在不稳定的地基或者在强风等恶劣环境下施工。
5. 施工完成与验收在搭建完成后，应进行全面的验收，确认双排扣件式钢管落地脚手架符合安全要求，可以正常使用。
施工完毕后，要对施工区域进行清理，保持整洁。
6. 结束语双排扣件式钢管落地脚手架作为建筑施工中重要的搭建工具，其施工过程需要严格按照规范和安全要求进行。
通过本文的介绍，相信读者对双排扣件式钢管落地脚手架的施工方案有了更深入的了解，希望可以为实际施工工作提供帮助。
落地扣件式钢管外脚手架施工方案目录一、工程概况....................................... - 0 -1、工程概况、外脚手架方案选择 ................. - 0 -2、编制依据................................... - 0 -二、脚手架设计..................................... - 0 -1、脚手架材质要求............................. - 0 -2、脚手架基本结构尺寸、搭设高度及基础处理方案.. - 1 -3、脚手架步距、立杆横距、杆件相对位置.......... - 2 -4、剪刀撑的设置与作法 ......................... - 3 -5、连接件连接方式、布置间距 ................... - 4 -6、施工层作业面、通道设置方式及位置............ - 7 -7、挡脚板的设置............................... - 8 -8、卸荷层的设置............................... - 9 -9、其他特殊设置.............................. - 10 -三、设计计算...................................... - 14 -1、绘制脚手架搭设施工平面方案图............... - 15 -2、确定脚手架设计荷载 ........................ - 15 -3、横向、纵向水平杆受弯构件的强度计算......... - 16 -4、连接扣件抗滑承载力计算 .................... - 18 -5、立杆稳定性计算............................ - 19 -6、连墙件的强度、稳定性和连接强度计算......... - 24 -7、立杆基础承载力计算 ........................ - 25 -8、卸料平台验算.............................. - 26 -9、斜道立杆验算.............................. - 27 -10、卸荷验算................................. - 29 -四、施工组织与管理................................ - 33 -1、设计与技术交底：.......................... - 33 -2、脚手架的安全检查与监督： .................. - 33 -3、技术资料.................................. - 33 -4、员工培训.................................. - 34 -5、脚手架安全管理措施 ........................ - 34 -6、脚手架的保养和维护 ........................ - 34 -7、脚手架组织机构人员 ........................ - 35 -五、脚手架施工质量要求及验收...................... - 35 -1、施工准备.................................. - 35 -2、脚手架地基与基础施工、基础验收、放线定位... - 35 -3、脚手架搭设的进度控制 ...................... - 35 -4、脚手架搭设的技术要求、允许偏差与检查验收方法- 36 -5、脚手架安全防护做法与要求 .................. - 38 -6、脚手架拆除................................ - 39 -六、脚手架安全管理................................ - 39 -一、工程概况1、工程概况、外脚手架方案选择本工程位于XX市前山区明珠南路金鸡路口北，南侧为北京酒店，框架-剪力墙结构，地下一层，地上18层，首层（架空层）高5.9米，二层以上层高3米,共17层，总高度60.7米，总建筑面积29119.02㎡，地下室面积:5652.79㎡。
地质及水文地质情况：根据核工业赣州勘察院所提供的《京华奥园A区岩土工程勘察报告》场地土的类型为属于Ⅱ类场地土，地势平坦,无液化。
为此，本工程采用落地扣件式钢管外脚手架施工。
2、编制依据（1）根据《建设施工扣件式钢管脚手架安全技术规范》JGJ130-2001J84-2001（2002年版）的规范要求进行方案编制。
（2）检查标准根据《建设施工安全检查标准》JGJ59-99（3）地质勘察报告为场地土的类型为中软土，场地类别为Ⅱ类。
（4）根据施工图纸：结构标高为60.7米，本工程脚手架搭设高度为63米即可。
二、脚手架设计依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001、J84-2001（2002年版）第3章、第6章。
1、脚手架材质要求1）钢管采用外径为Ø48mm，壁厚3.5mm的焊接钢管。
材质符合《碳素结构钢技术条件》G B700中的A3钢的技术条件，管材符合《直径5-152mm 电焊钢管》Y B242-63中的甲类软钢管。
《低压流体输送用焊接钢管》G B3092-82 中普通钢管的规定。
对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。
有严重锈蚀、弯曲、压偏损伤、及裂纹者挑出。
2）扣件要符合GJ22-85《钢管脚手架》规定，材质应符合G B078-67《可锻铸铁分类及技术条件》中的技术条件。
3）脚手板采用1000mm×500mm钢笆片，用Ø10钢筋做主筋，Ø6.5为次筋，焊接间距为50mm，两端用16号镀锌钢丝捆紧。
4）安全网采用绿色2000目(1800mm×6000mm)密目安全网，其性能要符合国家规定和冲韧试验规定，并且为XX市建设局及安全监督站认证产品。
5）连墙杆采用Ø 48壁厚3.5mm的焊接钢管。
2、脚手架基本结构尺寸、搭设高度及基础处理方案脚手架基本结构尺寸为双排，立杆的横距为ｌａ＝600，步距为ｈ＝1800，外立杆与内立杆之间的中距为ｌｂ＝900，内立杆离墙250～350之间。
脚手架基础处理落地式脚手架直接支承在地基上，在搭设落地式脚手架前，应对所搭设的部位进行扎实地平整夯实，确保地基有足够的承载力，避免脚手架发生整体沉降或局部沉降。
○1脚手架的地基一般要求1）地下室外脚手架因直接承载在底板面上，其基础承载力可不考虑。
2）脚手架的钢立杆不能直接立于地面上，应加设底座和垫板（或垫木）。
垫板（木）厚度不小于50mm；不得在未处理的起伏不平和软硬不一的地面上直接搭设脚手架。
3）脚手架地基应有可靠的排水措施，防止积水浸泡地基发生沉降。
○2一般作法脚手架内外立杆脚需加垫木。
在脚手架外侧挖一浅排水沟排除雨水（下图）。
3、脚手架步距、立杆横距、杆件相对位置○1脚手架的步距为1800，立杆的横距为600，外立杆与内立杆之间的内距为900。
○2立杆的误差控制在脚手架的高度段H内，立杆的全部垂直偏差绝对值规定如下：当H≤30m时，偏差不大于H/200。
当H＞25m时，偏差不大于H/400mm。
○3作业面的横向尺寸（1）横向水平杆（小横杆）伸出纵向水平杆（大横杆）外的长度不宜小于100mm，以防止小横杆从大横杆上滑脱。
（2）双排脚手架的里立杆距墙体的距离为250~300mm。
以保证工人有一定的操作活动空间。
（3）由于结构施工和装饰施工操作工艺的不同，材料用量、堆放运输方式的不同，对作业面尺寸要求均有所不同。
（4）小横杆的里端离墙面的距离、对结构脚手架和装修脚手架因不同需求而异。
各式脚手架的尺寸类型表7-24、剪刀撑的设置与作法脚手架必须设置支撑体系。
支撑体系包括纵向支撑（剪刀撑）、横向支撑和水平支撑，这些支撑应和脚手架这一空间构架的基本构件很好联结。
本脚手架由于属于高层脚手架，总高度最高有63米之高。
根据外脚手架支撑体系要求，必须设置纵向支撑。
○1纵向支撑（1）本工程脚手架高度在24m以上，由JGJ130-2001之6.6.2规定其外侧立面整个长度和高度上必须设置剪力撑（如图9-1所示），每道剪力撑宽度不应小于4跨，且不应小于6m，斜杆与地面倾角宜在45°～60°之间；剪力撑斜杆的接长，采用对接扣件连接；剪力撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。
为安全起见：沿剪刀架全长和高度连续设置剪刀撑（图9-1）图9-1 剪刀撑分布形式○2横向支撑横向支撑是指在横向承力结构内从顶沿全高呈之字形设置连续的斜撑。
在下列位置必须设置横向支撑：A、脚手架的纵向传力结构架构件限制不能形成封闭形。
如“一”字型，“L”字型，或“凹”字型的脚手架，其两端必须设置横向支撑。
并于中间每隔六个间距加设一道横向支撑；B、脚手架高度超过25m时，每隔六个间距要设置横向支撑一道。
○3水平支撑（1）没有铺板的水平板空腹桁架在二榀横向承力结构之间必须设置小横杆，其间距对结构脚手架不宜大于1m，对装修脚手架不宜大于1.2m，这些小横杆和大横杆均应紧密相扣。
（2）对承力较大的结构脚手架，为了使其有更大的水平横向刚度，需在设置联墙拉结杆件的脚手架水平面同内连续添设水平斜杆，呈之字型布置，形成一个刚度较大的水平桁架。
5、连接件连接方式、布置间距○1联墙点的位置在与立杆和大横杆相交的接点处，离节点的间距不宜大于300mm。
若用扣件作连墙件，应经验算单个扣件抗滑承载力是否满足，再按验算要求相应处理。
○2联墙杆在房屋每一层范围均需布置一排，一般竖向间距为脚手架步高的2~3倍，而且绝对值在3~4m范围内。
横向间距宜选用立杆纵距的3~4倍。
不宜超过4倍。
且绝对值在4.5~6.0m范围内。
○3墙杆的间距大小还与脚手架的总高、立杆承受的内力和地区基本风压大小等有关。
见下表：脚手架的总高与联墙杆的覆盖面积关系系数表5-1○4联墙杆必须从底部第一根大横杆处开始设置，沿整片脚手架均匀布置。
○5在脚手架周边的端头（包括顶端）以及转角处，要加密联墙杆。
○6刚性联墙杆一般采用如下四种做法：（1）联墙杆和预埋件焊接而成。
即在现浇混凝土的框架梁、柱上留预埋件，然后用圆钢或角钢一端与预埋件焊接（图5-1）。
另一端与连接短管用螺栓连接。
