许继集团.郑州许继自动化研究所公司简介Co mpa ny Profile许继集团有限公司是国家电网公司直属产业单位，是中国电力装备行业的大型骨干和龙头企业，产品覆盖发电、输电、变电、配电、用电等电力系统各个环节，横跨一二次、高中压、交直流装备领域，国内综合配套能力最强、最具竞争力的电力装备制造商及系统解决方案提供商。
核心主导业务是智能变配电、智能供用电、电动汽车充换电及驱动控制、直流输电及电力电子、新能源并网及发电、工业及军工智能供用电、轨道交通智能牵引供用电等电力装备的制造和系统解决方案的提供。
举世闻名的三峡工程、秦山核电站、西电东送、南水北调、奥运鸟巢工程，均有许继提供的优良设备。
在这些世界级重大科研项目开发和重大工程设备制造的同时，许继集团荣获了多项世界第一。
不但为加快我国重大装备国产化进程、推动国家能源战略实施、提升电力行业的整体运行水平做出了重要贡献，而且为人类电力建设历史增添了辉煌的一笔。
郑州许继自动化研究所专业从事电力智能化电气、电力自动化系统、微机综合保护测控装置的研发、制造、工程设计和技术服务。
产品及软件适用于变电站、水电站、发电厂、工业控制、电力调度等。
以电力二次设备保护、电力运行控制、远程监控调度的系列自动化系统工程广泛应用在电力、水利、冶金、石油、化工、纺织、造纸、机械、交通、环境工程等领域。
公司严格贯彻质量管理体系（ISO9001）、环境管理体系（ISO14001）和职业健康安全管理体系（OHSAS18001）标准，经济效益与社会效益并举，管理体系成熟，理念先进，思维超前。
目录 ContentsWXJ-800S系列微机保护测控装置概述产品分类产品特点技术参数主要功能及技术参数装置原理和结构人机接口外形及安装尺寸WXJ-831S线路保护测控装置WXJ-806S电容器保护测控装置WXJ-809S配电变(站用变)保护测控装置WXJ-813S异步电动机保护测控装置WXJ-802S备用电源自动投切装置WXJ-843S PT切换装置WXJ-800系列微机保护测控装置概述产品分类产品特点技术参数主要功能及技术参数装置原理和结构人机接口外形及安装尺寸WXJ-831线路保护测控装置WXJ-801变压器差动保护测控装置WXJ-803变压器高压侧保护测控装置WXJ-805变压器低压侧保护测控装置WXJ-806电容器保护测控装置WXJ-807发电机（发变组）差动保护测控装置WXJ-808发电机（发变组）后备保护测控装置WXJ-809配电变(站用变)保护测控装置WXJ-810频率电压保护测控装置WXJ-813异步电动机保护测控装置WXJ-843 PT切换装置WXJ-802备用电源自动投切装置WXJ-800S系列微机保护测控装置概述随着我国经济的快速发展，工业企业的规模变得越来越大，大型企业尤其是钢铁、冶金、石化、煤炭等行业的生产、经营活动对电力依赖性越来越强，对供电的可靠性和稳定性也提出了越来越高的要求，只有运用更加安全可靠、功能完备的自动化装置才能从根本上保证企业的正常生产。

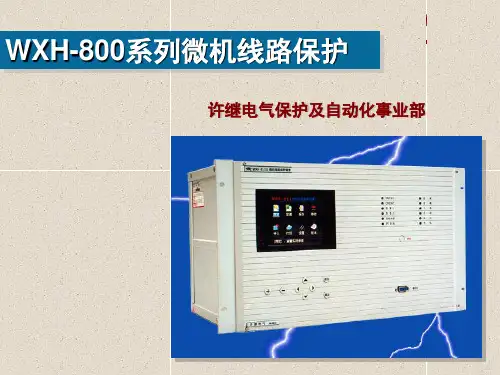

许继电气WXH-800系列微机高压线路保护装置说明书WXH-800系列微机高压线路保护装置1.应用范围该系列装置是以32位浮点型DSP为基本硬件平台的微机线路保护装置。
适用于110kV~500kV电压等级各种接线形式的输电线路。
2.、功能配置WXH-801(802、803)系列装置包括WXH-801、WXH-802、WXH-801/A、WXH-802/A、WXH-803、WXH-803/A适用于220kV～500kV电压等级；WXH-810系列装置包括WXH-811、WXH-812、WXH-813适用于110kV电压等级。
2.2 软硬件主要特点如下：●采用32位DSP作为保护CPU，具有强大的浮点数据处理能力，极大的提高了保护的计算精度和运算速度。
●数据采集采用16位A/D，保护测量精度高。
主后备保护有独立的A/D，A/D自动校准，不需要零漂及刻度调整。
●保护中保护中采用自适应振荡判别判据及自适应数据滤波器，增设了适用于弱电源侧的保护逻辑。
●硬件存储容量大，可存储多达100次保护事件报告记录。
装置任何操作，如装置上电、修改定值等均有记录。
●具有完善、灵活的后台分析调试软件。
●保护通道接口灵活，可以与载波通道（专用或复用）、光纤通道、微波通道等各种通道设备连接；构成允许式或闭锁式保护。
●故障总报告可连续记录16次，每次可记录故障前2周、故障后6周采样数据，报告全汉化输出,可采样值输出也可波形输出。
●采用80186芯片作为人机对话（MMI），LCD采用全汉化显示。
电流差动保护还有如下特点：●电流差动保护采用每周波96点高速采样以及专门模拟和数字滤波器，使得保护具有极强的数据抗干扰和谐波抑制能力，有效的提高保护的测量精度。
●采用自主开发的快速变数据窗相量算法，将计算的最小数据窗缩短到1/4工频周期，使得保护具有天然的抗TA饱和能力，动作速度有了明显的提高。
●保护中采用长、短线路及双、单电源系统以及振荡的自适应对策。
GY-800S系列微机保护测控装置概述1.概述随着电力系统电气自动化技术以及计算机技术的发展，对电力系统中的智能设备提出了更高的要求。
继电保护装置作为电力系统中的一个重要的智能设备，他将不再只具有单一的保护功能，而应该是集测量、计量、控制、通讯于一体的保护装置。
GY-800S系列保护测控装置就是为了适应电力系统发展及市场的需要而研制的集测量、计量、控制、通讯于一体高性能的保护测控装置，该系列测控装置采用了先进的32位嵌入式微处器，全隔离的，高速安全的现场总线技术，以及人性化的人机接口，其性能和技术指标都处于国内先进水平。
主要适用于电力系统及其他行业用户110KV及以下电压等级系统。
2.特点GY-800S系列保护测控装置具有以下特点：●采用先进的32位嵌入式ARM处理器●人性化的人机接口、操作简便直观●带掉电保持的SOE和自检报告●完善的软、硬件自检，二级看门狗软、硬件冗余设计，抗干扰性能强●全密封嵌入式5U标准机箱设计，大屏幕全汉字显示，可组屏或直接安装在开关柜上●安全可靠的高速现场总线技术，支持双网，多种通信接口，多种通信协议●DCS测量接口（4～20mA模拟量输出）●装置带有时钟同步接口，以确保装置的时钟与系统同步3.主要技术指标3.1额定数据直流电源：220V±20% 或110V±20%交流电源：220V±20% 或110V±20%交流电压：100/3V，100V交流电流：5A或1A频率：50Hz3.2功率消耗直流回路：≤5W交流电压回路：＜0.5V A/相（额定220V时）交流电流回路：＜0.5V A/相（额定5A时）＜0.1V A/相（额定1A时）3.3工作环境环境温度：-10℃～+55℃保证正常工作相对湿度：5～95%大气压力：86～106KPa3.4热稳定性2倍额定电流可连续运行10倍额定电流可连续运行10秒40倍额定电流可连续运行1秒3.5DCS测量接口输出输出范围：4～20mA输出精度：0.5级3.6接点容量跳、合闸出口（常开接点）：5A，DC 220V（吸合）信号出口（常开接点）：5A，DC 220V（吸合）开关量输入：空接点输入，导通电流＜10mA 3.7测量精度电压、电流: 1级频率: 0.02HzP、Q、COSΦ: 2级遥信分辨率：＜2ms电度积分精度：2级GPS对时精度：＜1ms3.8通讯RS485：通讯速率9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线3.9抗干扰性能能承受GB/T14598.14-1998（idt IEC255-22-2）标准规定的严酷等级Ⅳ的静电放电试验。
W M H-800母线微机保护装置技术说明书WMH-800 微机母线保护装置技术说明书2005.3.15前言感谢您使用许继电气股份公司研制生产的WMH-800型微机母线保护装置。
WMH-800型微机母线保护装置完全符合ISO-9001产品质量标准。
采用全汉化技术，调试、打印报告全汉化输出。
提供友好的调试分析软件，便于调试和事故分析。
本说明书适用于WMH-800型微机母线保护装置Ver1.90至Ver2.10软件版本。
目录1概述......................................................................................................................1-1 1.1应用范围 .........................................................................................................1-1 1.2保护配置 ...........................................................................................................1-1 1.3性能特征 ...........................................................................................................1-3 2技术参数 .............................................................................................................2-1 2.1机械及环境参数 .............................................................................................2-1 2.2额定电气参数 ...................................................................................................2-1 2.3主要技术指标 ...................................................................................................2-2 3保护原理介绍 .....................................................................................................3-1 3.1母线差动保护 ...................................................................................................3-1 3.2运行方式的识别 ...............................................................................................3-5 3.3CT断线闭锁及告警 .......................................................................................3-10 3.4复合电压闭锁元件 .........................................................................................3-10 3.5母联（分段）充电保护 ................................................................................. 3-11 3.6母联死区及母联断路器失灵保护 .................................................................3-13 3.7母联过流保护 .................................................................................................3-17 3.8母联非全相保护 .............................................................................................3-17 3.9断路器失灵保护 .............................................................................................3-18 3.10三取二方案 ...................................................................................................3-19 4硬件介绍 .............................................................................................................4-1 4.1装置整体结构 ...................................................................................................4-1 4.2面板布置 ...........................................................................................................4-3 4.3结构与安装 .......................................................................................................4-5 4.4装置接线端子 ...................................................................................................4-6 4.5装置开关量输入回路 .....................................................................................4-10 4.6装置输出接点 .................................................................................................4-12 4.7装置的通讯接口 .............................................................................................4-15 4.8插件说明 .........................................................................................................4-17 5定值及整定计算说明 .........................................................................................5-1 5.1定值内容 ...........................................................................................................5-1 5.2整定计算说明 ...................................................................................................5-46附图......................................................................................................................6-1附图1差动机箱原理图 .........................................................................................6-1附图2电压闭锁机箱原理图 .................................................................................6-3附图3WMH-800/500继电器插件原理图............................................................6-61 概述1.1 应用范围WMH-800型微机母线保护装置适用于500kV 及500kV 以下电压等级各种主接线形式的母线，作为发电厂、变电站母线的成套保护装置。
目录第一章综述 (4)一、硬件配置 (4)二、功能概述 (5)三、技术参数 (6)四、外形尺寸及安装开孔 (8)五、保护元件表 (9)第二章型号配置及接线原理 (12)一、JWB-811线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输入配置 (13)4、接线端子定义 (14)5、典型原理图 (15)二、JWB-820变压器综合保护单元 (16)1、采样通道配置 (16)2、保护元件配置 (16)3、开关量输入配置 (16)4、接线端子定义 (17)5、典型原理接线图 (18)三、JWB-821变压器差动综合保护单元 (19)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输入配置 (19)4、接线端子定义 (20)5、典型原理接线图 (21)四、JWB-871电动机综合保护单元 (22)1、采样通道配置 (22)2、保护元件配置 (22)3、开关量输入配置 (22)4、接线端子定义 (23)5、典型原理接线图 (24)五、JWB-872电动机差动综合保护单元 (25)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输入配置 (25)4、接线端子定义 (26)5、典型原理接线图 (27)六、JWB-831电容器综合保护单元 (28)1、采样通道配置 (28)2、保护元件配置 (28)3、开关量输入配置 (28)4、接线端子定义 (29)5、典型原理接线图 (30)七、JWB-815母联综合保护单元 (31)1、采样通道配置 (31)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义图 (32)5、典型接线原理图 (33)八、JWB-863母联备自投综合保护单元 (34)1、采样通道配置 (34)2、保护元件配置 (34)3、开关量输入配置 (34)4、接线端子定义 (35)5、典型原理接线图 (36)九、JWB-864进线备自投综合保护单元 (37)1、采样通道配置 (37)2、保护元件配置 (37)3、开关量输入配置 (37)4、接线端子定义 (38)5、典型原理接线图 (39)十、JWB-803单TV监控单元 (40)1、采样通道配置 (40)2、保护元件配置 (40)3、开关量输入配置 (40)4、接线端子定义 (41)5、典型原理接线图 (42)十一、JWB-804两段母线TV监控及电压自动并列单元 (43)1、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (44)十二、JWB-805有载调压控制保护单元 (46)第三章保护元件工作原理 (47)一、定时限过流保护 (47)二、合闸后加速过电流保护 (47)三、方向性过电流保护 (47)四、反时限过流保护 (48)五、复合电压启动的过电流保护 (49)六、定时限零序过电流保护 (50)七、谐波及比率制动的差动保护 (50)八、定时限过电压保护 (52)九、定时限低电压保护 (52)十、定时限零序过电压保护 (53)十一、带比例调整的定时限负序过电流保护 (53)十二、电机启动过程过电流保护 (54)十三、电机过热保护 (55)十四、正序定时限过电流保护 (56)十五、母线充电保护 (56)十六、母联备自投功能 (56)十七、进线备自投 (57)十八、带滑差和低压闭锁的低周减载保护 (58)十九、三相一次重合闸 (59)二十、TV自动并列功能 (59)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。

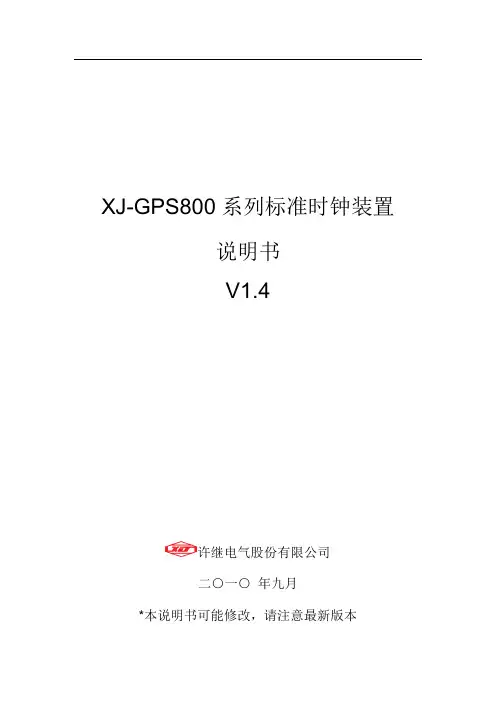

XJ-GPS800系列标准时钟装置说明书V1.4许继电气股份有限公司二○一○年九月*本说明书可能修改，请注意最新版本目录一、本装置引用的标准 (5)二、概述 ......................................................................................................... 错误!未定义书签。
三、产品特点 (6)四、同步时钟的构成 (7)模块介绍 (7)五、技术指标 (11)六、通讯规约 (12)规约1（BJT规约） (13)规约2（BCD规约） (13)规约3（ST规约，无校验） (14)规约4（ST规约，有校验） (14)编码方式 (15)七、使用说明 (16)装置结构与安装 (16)八、功能设置说明 (18)通讯规约设置 (18)波特率设置 (19)秒/分/时脉冲设置 (20)脉冲输出连接方式 (21)通讯接口方式设置 (22)装置配置说明 (24)XJ-GPS800卫星时钟装置产品手册九、选型说明 (25)2 XJ-GPS800A (25)XJ-GPS800B (25)XJ-GPS800C (26)XJ-GPS800D (26)XJ-GPS800系列其它配置 (26)十、附录：图表目录 (27)修订说明版本号发布日期拟制人修订描述V1.4 2010.9 张朝霞详见P3产品变更通知3产品变更通知非常感谢贵公司选择我公司的产品。
近来，我公司在给贵公司供货的过程中发现，原先我公司与贵公司2010年签订《长期合作协议》中的四个型号XJ-GPS800A、XJ-GPS800B、XJ-GPS800C、XJ-GPS800D的配置已经不能满足工程的需要，经常出现配置变更的情况。
由于出现一个型号，不同配置的情况，为供货及今后的售后服务造成困难。
本着长期合作，优质服务的原则，我公司对XJ-GPS800系列的供货提出以下建议，请贵公司给予确认，不胜感谢。
面上鼠标右键点击网上邻居选择属性，弹出“网络和拨号连接”窗口。
图4－2 IP指定窗件中的所需IP图4－3 “站内参数”设置窗口，(接，(接状态，(接，(图5－1 RTU监测与配置主界面置设置工具栏中的“站内设置”，输入正确的密码后进入站内参数设置窗口，如图5－2图5－2 站内参数设置窗口图5－3 双机切换串口参数配置窗口指两次切换的最小时间间隔，在这个图5－4 通道参数配置窗口“参数配置”的窗口中，根据工具栏中当前通道选择下拉菜单选择所要配置通道。
修改参数，‘系统编号’可以修改，推荐保证每个间隔的相同库内的系统编号不能重复。
在通道内的数据参数与装置设置（生成数据库）中的数据参数完全相同，但系统编号是自动新建装置时，新建的系统编号是从前一次生成的数据库内的最大系统编号加2开始安排有一些技术参数指标要求，即：模拟量库、开关量库、SOE库、遥控库和脉冲库的最大系统查看网关属性新建网关：点击“新建网关”即可弹出新建网关的窗口，如图5－5所示：图5－5 新建网关窗口网关名称：是在通道参数配置窗口中左边看到的树状内显示的网关名称，一个间隔即一个网关对IP。
网关编号：是代表这个间隔的唯一标识，不能重复，且在0~255之间取值包括0和255，“确定”按钮，稍等片刻即可生成新的数据库。
图5－7 添加间隔窗口下面举例具体说明，假设该821线路网关支持双网，装置地址分别为18、19，分别为““南京路”线路保护，网关IP为“10.100.100.12”和“11.100.100.12”，则操作过程如下：1、选择“双网”（这里以双网配置为例）；扇区”按钮，弹出窗口如图5－9所示：图5－10 增加扇区窗口加模板”操作，选中所要添加的扇区，点击“增加”按钮，再添加公共地址中的，按置中的下点击按钮，图5－11 通道设置向导窗口置串口和以太网两种通讯类型。
例如选择串口类型，点击“图5－12串口规约选择窗口SC1801、U4F、DNP、IEC101、DISA、GPS、VANCOMM 图5－13 串口参数设置窗口图5－14高级配置窗口图5－16 CDT规约高级设置窗口送报文中的目的站号，即主站的地址编号。
中国南方电网CHINA SOUTHERN POWER GRID继电保护检验现场作业指导书本作业指导书适用于220kV 线保护装置、辅助保护装置、断路器保护装置及保护通道现场验收检验工作。
二、规范性引用文件《作业指导书编写导则》（生[2008] 19号）《中国南方电网继电保护及二次回路验收规范》《中国南方电网继电保护反事故措施汇编》DL/T 995-2006《继电保护及安全口动装置检验规程》三、支持文件WXH-801\802WDLK-864A装置说明书、220kV _____ 线施工图、施工单位安装调试报告四、危险点分析序号内容123456789注：本验收工作随220kV ______ 变电站基建验收进行220kV ________ 变电站为新建变电站，此处不需列安全措施票。
%1.作业准备%1.设备主要参数注：6. 3保护软件版本号及校验码A、WXH-80I 保护B、WXH-802 保护C、WDLK-864A 保护1・2、交流电流回路检查七、交流电流回路检查八、开工条件九、作业环境温度：—°C 湿度：__________________ 天气：__________ 风力：_ (填写说明见范本) 填写说明：天气填写晴、阴、雨、多云雷阵雨等；风力填写微风、大风等，或按风力等级填写十.二次回路安全措施布置I^一、绝缘检查十二、试验项目及数据12. 1、220kV线路保护屏WXH-801线路保护装置检査A、逆变电源检查(检查要求参照范木)(1)拉合直流试验：检杳情况：_____________________ ; (2)直流电源缓慢上升吋的自启动性能检验检查情况： _____________ (3)时钟的整定检查情况：__________________ (4)时钟的失电保护功能检验检査情况：(5)保护功能投退检验检杳情况：(6)检验键盘检杳情况：____________ （7）打印机与保护装置的联机试验检杳情况：_______________ （8）装置开入、开出检验检查悄况：____________ （9）各装宜通讯正常状态检验检查悄况：_____________B、电流、电压采集系统检杳（检杳耍求参照范本）⑴、检验电流幅值线性精度（通入三相对称电流或将电流冋路顺极性串联通入单相电流解开WXH—801高频方向线路保护屏后11）9、10、11、12电流端子中间连接片，）⑵、检验电压幅值线性楮度（将电压线并联加入单相电压，通过菜单观察刻度值）⑶电流、电压相位特性检查（通入三相止常电压电流，进入菜单“ f—RELAY STATUSTPC1/CPU2 STATUS-PHASE ANGLES”打印采样值，检查采样值与所加电流、电压的实际相位与极性一致。

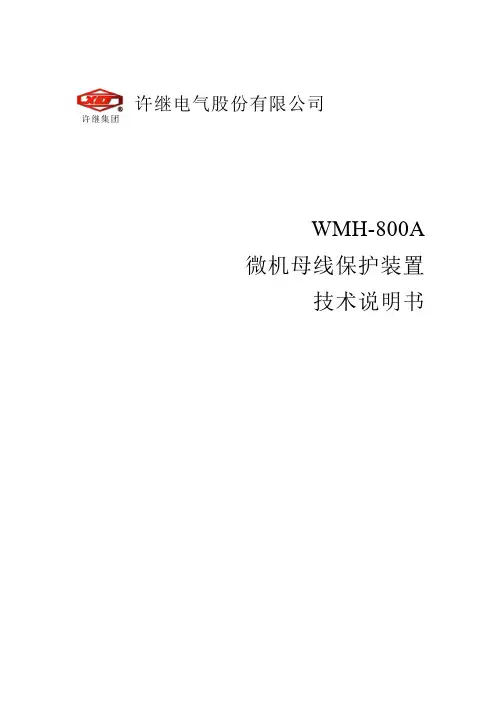

许继集团WMH-800A微机母线保护装置技术说明书1概述 (4)1.1 应用范围 (4)1.2 保护配置及功能 (4)1.3 装置主要特点 (4)2基本技术参数 (5)2.1 额定参数 (5)2.1.1额定交流数据 (5)2.1.2额定直流数据 (6)2.1.3打印机辅助交流电源 (6)2.2 功率消耗 (6)2.3 过载能力 (6)2.4 输出触点 (6)2.5 绝缘性能 (6)2.6 冲击电压 (7)2.7 机械性能 (7)2.8 环境条件 (7)2.9 抗电气干扰性能 (7)3主要技术指标 (8)3.1 性能指标 (8)3.2 报告记录 (8)3.3 通信接口 (9)3.4 对时方式 (9)4装置硬件 (9)4.1 硬件平台说明 (9)4.2 装置面板信号说明 (10)4.3 装置尺寸 (11)4.4 装置端子布置 (12)24.4.1保护机箱端子布置 (12)4.4.2开关量机箱端子布置 (13)5保护原理 (13)5.1 差动保护 (13)5.2 复合电压闭锁 (17)5.3 母联失灵保护 (18)5.4 母联（分段）充电保护 (18)5.5 母联（分段）过流保护（可选） (20)5.6 TA断线闭锁及告警 (20)5.7 运行方式识别 (20)5.8 通信功能 (21)5.9 自检功能 (21)6定值及整定说明 (21)6.1 CPU1 (21)6.1.1母线差动保护 (21)6.1.2复合电压闭锁 (24)6.1.3母联失灵保护 (24)6.1.4母联充电保护 (25)6.1.5母联过流保护 (25)6.1.6TA断线 (26)6.1.7运行方式识别 (27)6.2 CPU2 (27)6.2.1母线差动启动 (27)6.2.2母联充电保护 (29)6.2.3母联过流保护 (29)7订货须知 (30)31概述1.1应用范围WMH-800A系列微机母线保护装置是WMH-800系列微机母线保护装置的改进型产品，适用于66 kV及66 kV以下电压等级、各种主接线方式的母线，作为发电厂、变电站母线的成套保护装置，母线上连接元件数最大为32个（含母联）。
目录第一章综述 (4)一、硬件配置 (4)二、功能概述 (5)三、技术参数 (6)四、外形尺寸及安装开孔 (8)五、保护元件表 (8)第二章型号配置及接线原理 (12)一、JWB—800F（SJ）线路综合保护 (12)1、采样通道配置 (12)2、保护元件配置 (12)3、开关量输入配置 (12)4、接线端子定义 (14)5、典型原理图 (15)二、JWB—800T（SJ)变压器综合保护单元 (15)1、采样通道配置 (15)2、保护元件配置 (16)3、开关量输入配置 (16)4、接线端子定义 (17)5、典型原理接线图 (18)三、JWB-800T1（SJ)变压器差动综合保护单元 (18)1、采样通道配置 (19)2、保护元件配置 (19)3、开关量输入配置 (19)4、接线端子定义 (19)5、典型原理接线图 (20)四、JWB-800M1（SJ)电动机综合保护单元 (21)1、采样通道配置 (21)2、保护元件配置 (22)3、开关量输入配置 (22)4、接线端子定义 (23)5、典型原理接线图 (24)五、JWB—800M2(SJ）电动机差动综合保护单元 (24)1、采样通道配置 (25)2、保护元件配置 (25)3、开关量输入配置 (25)4、接线端子定义 (26)5、典型原理接线图 (26)六、JWB-800C(SJ)电容器综合保护单元 (27)1、采样通道配置 (27)2、保护元件配置 (28)3、开关量输入配置 (28)4、接线端子定义 (29)5、典型原理接线图 (30)七、JWB-800B1（SJ）母联综合保护单元 (30)1、采样通道配置 (30)2、保护元件配置 (31)3、开关量输入配置 (31)4、接线端子定义图 (32)5、典型接线原理图 (33)八、JWB-800B2(SJ）母联备自投综合保护单元 (33)1、采样通道配置 (33)2、保护元件配置 (34)3、开关量输入配置 (34)4、接线端子定义 (35)5、典型原理接线图 (36)九、JWB—800BF(SJ)进线备自投综合保护单元 (36)1、采样通道配置 (36)2、保护元件配置 (37)3、开关量输入配置 (37)4、接线端子定义 (37)5、典型原理接线图 (38)十、JWB-800P1（SJ）单TV监控单元 (39)1、采样通道配置 (39)2、保护元件配置 (40)3、开关量输入配置 (40)4、接线端子定义 (41)5、典型原理接线图 (42)十一、JWB-800P2(SJ)两段母线 .................. TV监控及电压自动并列单元431、采样通道配置 (43)2、保护元件配置 (43)3、开关量输入配置 (43)4、接线端子定义 (44)第三章保护元件工作原理 (46)一、定时限过流保护 (46)二、合闸后加速过电流保护 (46)三、方向性过电流保护 (46)四、反时限过流保护 (47)五、复合电压启动的过电流保护 (48)六、定时限零序过电流保护 (48)七、谐波及比率制动的差动保护 (49)八、定时限过电压保护 (50)九、定时限低电压保护 (51)十、定时限零序过电压保护 (51)十一、带比例调整的定时限负序过电流保护 (51)十二、电机启动过程过电流保护 (52)十三、电机过热保护 (53)十四、正序定时限过电流保护 (53)十五、母线充电保护 (54)十六、母联备自投功能 (54)十七、进线备自投 (55)十八、带滑差和低压闭锁的低周减载保护 (56)十九、三相一次重合闸 (56)二十、TV自动并列功能 (57)第一章综述JWB-800系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，适用于110KV及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进行保护和监控。
许继电气保护装置说明书许继电气保护装置是一种用于电力系统中的保护设备，其主要功能是监测电力系统的运行状态，及时发现并隔离故障，保护电力设备的安全运行。
本说明书将详细介绍许继电气保护装置的工作原理、使用方法以及注意事项。
一、工作原理许继电气保护装置采用了先进的电气保护技术，通过对电力系统的电流、电压、频率等参数进行实时监测，判断电力系统是否存在故障。
当监测到故障时，保护装置会迅速发出信号，触发断路器等设备，将故障隔离，保护电力设备的安全运行。
二、使用方法1. 安装：将许继电气保护装置正确安装在电力系统的关键位置，确保其能够准确监测电力系统的运行状态。
2. 连接：将保护装置与电力系统的电流、电压、频率等传感器进行连接，确保传感器能够准确地将参数信息传递给保护装置。
3. 参数设置：根据电力系统的特点和要求，对保护装置进行参数设置，确保其能够准确判断电力系统的运行状态。
4. 监测：保护装置开始监测电力系统的运行状态，实时获取电流、电压、频率等参数信息。
5. 故障判断：当保护装置监测到电力系统存在故障时，会发出警报信号，并触发断路器等设备，将故障隔离。
6. 维护：定期对保护装置进行检查和维护，确保其正常工作。
三、注意事项1. 安全第一：在安装和维护保护装置时，务必遵循相关的安全操作规程，确保人员和设备的安全。
2. 参数设置准确：保护装置的参数设置直接影响其对电力系统的监测和判断能力，因此必须确保参数设置准确无误。
3. 定期维护：保护装置作为电力系统的重要组成部分，需要定期进行检查和维护，以确保其正常工作。
4. 专业操作：保护装置的安装和维护需要由专业人员进行操作，确保操作的准确性和可靠性。
总结：许继电气保护装置是电力系统中不可或缺的重要设备，它能够有效地保护电力设备的安全运行。
本说明书详细介绍了保护装置的工作原理、使用方法以及注意事项，希望能够帮助用户正确使用和维护保护装置，确保电力系统的安全稳定运行。
XJ-1000系列微机保护装置使用说明书Version1.0浙江许继电气有限公司XJ-1000系列通用数字保护装置概述XJ-1000系列通用数字保护装置是我公司结合多年继电保护产品研发、生产、运行的经验，联合华中科技大学研制的新一代微机继电保护产品，系列微机保护测控装置具有高可靠性、稳定性、选择性、灵敏性，装置外观精美、结构合理、使用方便、保护原理成熟可靠等优点，在电力、水电、矿山、化工、造纸等多个行业成功运行，获得用户的普遍好评。
基于XJ-1000系列通用数字保护装置，我公司形成了变电站综合自动化系统、水电站综合自动化系统，泵站自动化系统等成套产品。
并在多个变电站、水电站、泵站、开关站成功运行。
1．主要特点1.1 背插式结构采用背插式结构，强电或干扰较强的信号在紧靠后备接线端子的位置分布，经过抗干扰隔离电路，再进入弱电信号处理，然后上到总线，将强电或干扰较强的信号在电气、空间上严格分离，与前插式结构的强弱电信号交错布置相比，具有天然的抗干扰优势，与其他总线连接方式相比，具有结构清晰，使用维护方便，可靠性好的优势。
1.2强恶劣环境运行能力公司根据多年电力、水电、工矿产品运行经验，专业推出强恶劣环境运行能力的保护装置，特别加强开关柜上运行能力和工业恶劣环境运行能力。
采用加强型单元机箱，按抗强振动，总线接插信号具有多重冗余，各向震动均可确保可靠连接。
分散在开关柜或现场，可靠性不受振动影响采用加强干扰设计，各输入输出均经过了严格的电气隔离和强干扰旁路、抑制电路，可靠性不受现场干扰的影响。
采用银色高强度全封闭铝合金结构，便于散热、电气屏蔽、以及防尘、防潮湿、防腐蚀等。
1.3完善的自检自恢复措施装置开机和在线运行均对主要电路和外接线进行自检，及时报告外部接线错误和装置内部故障。
设置多重软件、硬件看门狗，确保保护控制程序可靠运行。
1.4全分散系统设计XJ-1000系列保护装置按每个间隔单元一个装置设计，装置可就地安装，也可集中安装，每装置独立完成一个间隔必备的功能，自带综合自动化接口，可随时配套我公司的自动化管理系统组成站级自动化接口，并与各级调度系统接口。
许继集团WXJ808发电机（发变组）后备保护测控装置产品说明书详情联系：钟工手机：186****6928电话：*************传真：*************网址：/第一章产品综述第1节概述WXJ800系列微机保护测控装置是我公司为适应水电站、变电站、工矿企业、泵站的需要，在总结多年来微机保护装置系统开发、研究经验的基础上，根据电力部门的要求，运用新技术、新工艺而推出的新一代集保护、监测、控制、录波、通信于一体的新型数字式微机保护综合测控装置。
