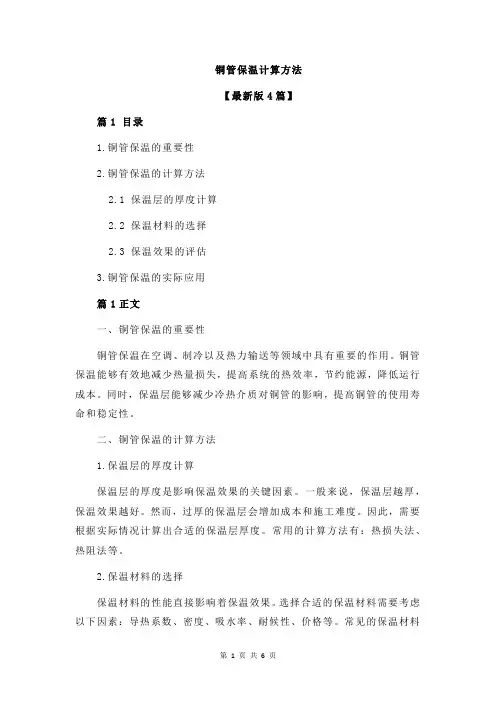

铜管保温计算方法【最新版4篇】篇1 目录1.铜管保温的重要性2.铜管保温的计算方法2.1 保温层的厚度计算2.2 保温材料的选择2.3 保温效果的评估3.铜管保温的实际应用篇1正文一、铜管保温的重要性铜管保温在空调、制冷以及热力输送等领域中具有重要的作用。
铜管保温能够有效地减少热量损失，提高系统的热效率，节约能源，降低运行成本。
同时，保温层能够减少冷热介质对铜管的影响，提高铜管的使用寿命和稳定性。
二、铜管保温的计算方法1.保温层的厚度计算保温层的厚度是影响保温效果的关键因素。
一般来说，保温层越厚，保温效果越好。
然而，过厚的保温层会增加成本和施工难度。
因此，需要根据实际情况计算出合适的保温层厚度。
常用的计算方法有：热损失法、热阻法等。
2.保温材料的选择保温材料的性能直接影响着保温效果。
选择合适的保温材料需要考虑以下因素：导热系数、密度、吸水率、耐候性、价格等。
常见的保温材料有：聚氨酯泡沫、聚苯乙烯泡沫、岩棉、玻璃棉等。
3.保温效果的评估保温效果的评估可以通过理论计算和实验测试来完成。
理论计算主要包括热损失计算、热阻计算等。
实验测试主要包括导热系数测试、保温层厚度测试等。
通过这些评估方法，可以确保保温设计满足实际需求。
三、铜管保温的实际应用铜管保温在空调、制冷以及热力输送等领域中有广泛的应用。
例如，在空调系统中，铜管保温可以有效地减少冷媒在输送过程中的热量损失，提高空调的制冷效率；在热力输送系统中，铜管保温可以减少热能的损失，降低能源消耗。
篇2 目录1.铜管保温的重要性2.铜管保温的计算方法2.1 保温层的厚度计算2.2 保温材料的选择2.3 保温效果的评估3.铜管保温的实际应用篇2正文一、铜管保温的重要性铜管保温对于节能减排有着重要的作用，尤其是在空调、制冷和热力系统中。
通过保温铜管，可以减少热量的损失，提高系统的热效率，从而降低能源消耗，减少环境污染。
因此，铜管保温的计算方法对于工程实践具有重要的指导意义。

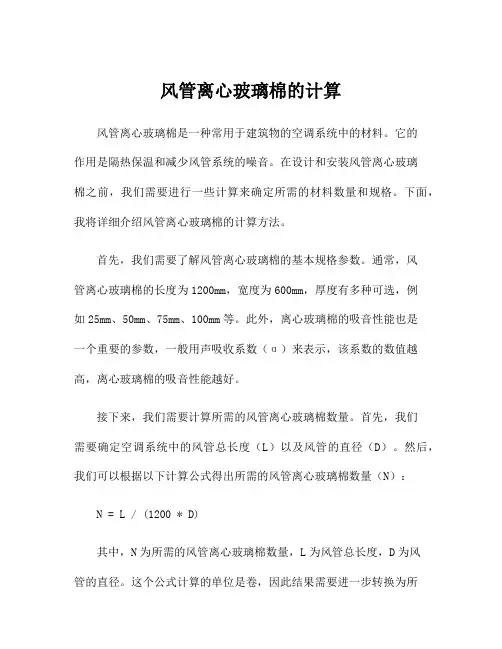

风管离心玻璃棉的计算风管离心玻璃棉是一种常用于建筑物的空调系统中的材料。
它的作用是隔热保温和减少风管系统的噪音。
在设计和安装风管离心玻璃棉之前，我们需要进行一些计算来确定所需的材料数量和规格。
下面，我将详细介绍风管离心玻璃棉的计算方法。
首先，我们需要了解风管离心玻璃棉的基本规格参数。
通常，风管离心玻璃棉的长度为1200mm，宽度为600mm，厚度有多种可选，例如25mm、50mm、75mm、100mm等。
此外，离心玻璃棉的吸音性能也是一个重要的参数，一般用声吸收系数（α）来表示，该系数的数值越高，离心玻璃棉的吸音性能越好。
接下来，我们需要计算所需的风管离心玻璃棉数量。
首先，我们需要确定空调系统中的风管总长度（L）以及风管的直径（D）。
然后，我们可以根据以下计算公式得出所需的风管离心玻璃棉数量（N）：N = L / (1200 * D)其中，N为所需的风管离心玻璃棉数量，L为风管总长度，D为风管的直径。
这个公式计算的单位是卷，因此结果需要进一步转换为所需的规格数量。
例如，如果计算结果为2.5卷，那么实际所需的数量应该是3卷。
在计算风管离心玻璃棉数量时，我们还需要考虑材料的厚度。
通常，离心玻璃棉的厚度选择是根据建筑物的保温要求来确定的。
一般来说，保温要求越高，所需的离心玻璃棉厚度就越大。
如果需要进行保温计算，我们需要知道建筑物的保温要求以及相关的热工参数，例如室内外温差、导热系数等。
然后，我们可以使用热传导计算公式来计算所需的离心玻璃棉厚度。
此外，还需要考虑离心玻璃棉的吸音性能。
通常，离心玻璃棉的吸音性能越好，对空调系统的噪音干扰就越小。
如果需要进行吸音计算，我们需要了解空调系统的噪音要求以及相关的声学参数，例如噪音频率、声功率级等。
然后，我们可以使用声吸收计算公式来计算所需的离心玻璃棉吸音性能。
除了计算风管离心玻璃棉数量、厚度和吸音性能外，我们还需要考虑一些其他因素。
例如，离心玻璃棉的密度、燃烧性能以及耐水性等。
保温保冷厚度计算举例 SANY GROUP system office room 【SANYUA16H-一、蒸汽管道保温厚度计算计算的已知条件管道直径：219mm，管道长度：100m管道内介质温度：t0=400℃和150 ℃环境温度：平均温度t a=25℃保温表面温度：t s=45℃（温差20℃）CAS铝镁质保温隔热材料的导热方程：0.038+0.00015tcp，导热系数修正系数1.2复合硅酸盐保温材料的导热方程：0.038+0.00018tcp，导热系数修正系数1.8120kg/m3管壳的导热方程：0.048+0.00021tcp，导热系数修正系数1.8注：复合硅酸盐、岩棉管壳的导热方程摘自《保温绝热材料及其制品的生产工艺与质量检验标准规范实用手册》。
1、介质温度为400℃，表面温度为45℃，温差为20℃，材料保温厚度计算CAS铝镁质保温隔热材料（热面400℃，冷面45℃）的平均导热系数λ=｛0.038+0.00015×（400+45）÷2｝×1.2=0.0857复合硅酸盐保温隔热材料（热面400℃，冷面45℃）的平均导热系数λ=｛0.038+0.00018×（400+45）÷2｝×1.8=0.1405岩棉管壳（热面400℃，冷面45℃）的平均导热系数λ=｛0.048+0.00021×（400+45）÷2｝×1.8=0.1705温差为20℃，室内管道表面换热系数as=5.0+3.4+1.27=9.67w/㎡.ka、用CAS铝镁质保温隔热材料保温D 1ln(D1/D)=2λ(t-ts)/<as(ts-ta)>=｛2×0.0852×（400-45）｝÷｛9.67×（45-25）｝=0.3128 （D1/D）ln(D1/D)=0.3128/0.219=1.4282查表X-XlnX函数得到：X=（D1/D）=2.02（采用内查法：XlnXX1.4192.021.4392.03①1.439—1.419=0.020.02÷10=0.002②1.4282—1.419=0.0092③0.0092÷0.002=4.6④1.4282对应的X为：2.02+（2.03—2.02）×4.6=2.0246）保温层厚度：δ=D（X-1）/2=219（2.02—1）/2=111.7mm。
风管保温后铝箔贴逢计算
矩形按矩形单边长度加一个保暖厚度作为边长计算.圆形按园半径加一个保温厚度作为半径，其中：
保温厚度=设计要求的保温厚度+规范规定的允许超厚系数3.3% (即保温厚度*1.033)。
通风空调风管橡塑板保温体积计算公式:
矩形风管=(长+宽+保温厚度* 1.033) *2*长度*保温厚度*1.033 圆形风管= (直径+保温厚度*1.033*2) *3.14* 长度*保温厚度*1.033
通风空调风管橡塑板保温面积计算公式:
矩形风管= (长+宽+保温厚度*1.033) *2* 长度=保温面积
圆形风管= (直径+保温厚度*1.033*2) *3.14* 长度=保温面积重量取决于铝箔的长度，宽度，密度，厚度，如果有复合塑胶膜的还需要知道塑胶膜的密度以及胶水的密度，复合材料统称为基重（意基础重量），用最简单的最直接的方法就是用微量天平测试铝箔每平方米的克重然后再由此可以换算出总重量的长度了。
方法二，已知铝箔密度为2.71（以1mm厚铝箔为标准），厚度0.1mm，铝箔净重3KG，宽度1000mm，计算方法：0.1mm铝箔基重：
0.00271*100=0.271每公斤换算平方米：1（指1公斤）
/0.271=3.69003690036平方米/公斤3公斤：
3*3.69003690036=11.070110701平方米即得出3公斤
=11.070110101米。

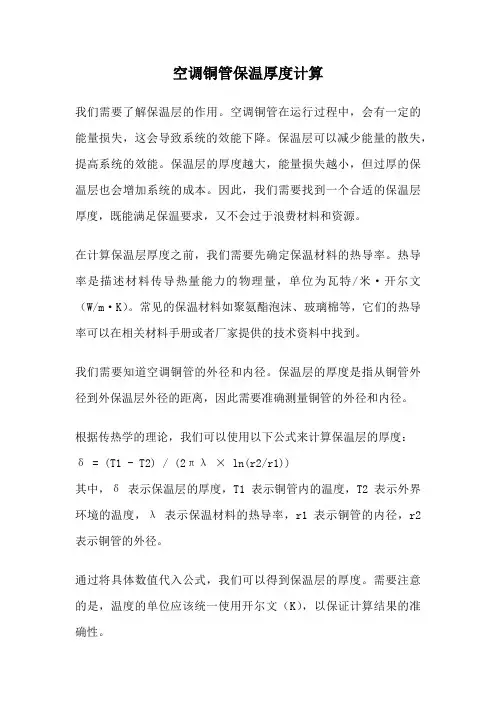

空调铜管保温厚度计算我们需要了解保温层的作用。
空调铜管在运行过程中，会有一定的能量损失，这会导致系统的效能下降。
保温层可以减少能量的散失，提高系统的效能。
保温层的厚度越大，能量损失越小，但过厚的保温层也会增加系统的成本。
因此，我们需要找到一个合适的保温层厚度，既能满足保温要求，又不会过于浪费材料和资源。
在计算保温层厚度之前，我们需要先确定保温材料的热导率。
热导率是描述材料传导热量能力的物理量，单位为瓦特/米·开尔文（W/m·K）。
常见的保温材料如聚氨酯泡沫、玻璃棉等，它们的热导率可以在相关材料手册或者厂家提供的技术资料中找到。
我们需要知道空调铜管的外径和内径。
保温层的厚度是指从铜管外径到外保温层外径的距离，因此需要准确测量铜管的外径和内径。
根据传热学的理论，我们可以使用以下公式来计算保温层的厚度：δ = (T1 - T2) / (2πλ × ln(r2/r1))其中，δ表示保温层的厚度，T1表示铜管内的温度，T2表示外界环境的温度，λ表示保温材料的热导率，r1表示铜管的内径，r2表示铜管的外径。
通过将具体数值代入公式，我们可以得到保温层的厚度。
需要注意的是，温度的单位应该统一使用开尔文（K），以保证计算结果的准确性。
在计算过程中，我们还可以考虑一些其他因素。
例如，如果铜管暴露在室外环境中，还需要考虑外界温度的变化范围；如果铜管运行的时间较长，还需要考虑保温材料的老化和破损等因素。
总结起来，计算空调铜管的保温层厚度需要考虑保温材料的热导率、铜管的外径和内径、铜管内外温度等因素。
通过合理计算，可以确定一个适合的保温层厚度，以提高空调系统的效能。
同时，我们还应该注意其他因素的影响，以保证保温效果的稳定和持久。

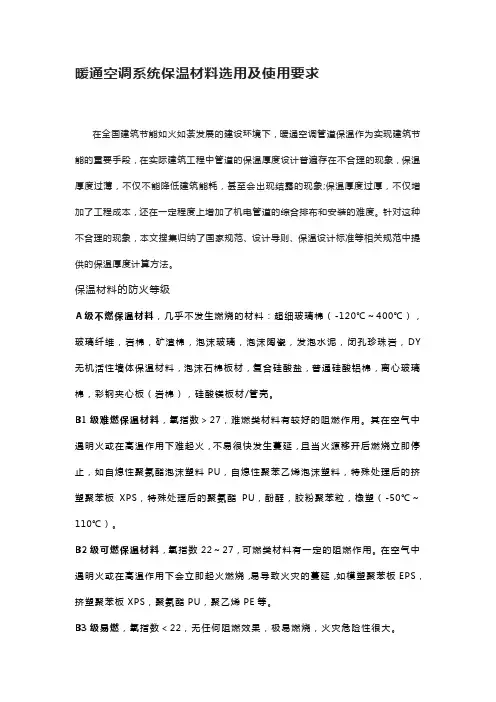

暖通空调系统保温材料选用及使用要求在全国建筑节能如火如荼发展的建设环境下，暖通空调管道保温作为实现建筑节能的重要手段，在实际建筑工程中管道的保温厚度设计普遍存在不合理的现象，保温厚度过薄，不仅不能降低建筑能耗，甚至会出现结露的现象;保温厚度过厚，不仅增加了工程成本，还在一定程度上增加了机电管道的综合排布和安装的难度。
针对这种不合理的现象，本文搜集归纳了国家规范、设计导则、保温设计标准等相关规范中提供的保温厚度计算方法。
保温材料的防火等级A级不燃保温材料，几乎不发生燃烧的材料：超细玻璃棉（-120℃～400℃），玻璃纤维，岩棉，矿渣棉，泡沫玻璃，泡沫陶瓷，发泡水泥，闭孔珍珠岩，DY 无机活性墙体保温材料，泡沫石棉板材，复合硅酸盐，普通硅酸铝棉，离心玻璃棉，彩钢夹心板（岩棉），硅酸镁板材/管壳。
B1级难燃保温材料，氧指数＞27，难燃类材料有较好的阻燃作用。
其在空气中遇明火或在高温作用下难起火，不易很快发生蔓延，且当火源移开后燃烧立即停止，如自熄性聚氨酯泡沫塑料PU，自熄性聚苯乙烯泡沫塑料，特殊处理后的挤塑聚苯板XPS，特殊处理后的聚氨酯PU，酚醛，胶粉聚苯粒，橡塑（-50℃～110℃）。
B2级可燃保温材料，氧指数22～27，可燃类材料有一定的阻燃作用。
在空气中遇明火或在高温作用下会立即起火燃烧，易导致火灾的蔓延，如模塑聚苯板EPS，挤塑聚苯板XPS，聚氨酯PU，聚乙烯PE等。
B3级易燃，氧指数＜22，无任何阻燃效果，极易燃烧，火灾危险性很大。
保温材料的选取原则1、设置保温的基本原则：保温设计应符合减少散热损失、节约能源、满足工艺要求、保持生产能力、提高经济效益、改善工作环境、防止烫伤等基本原则。
（1）外表面温度大于323K (50℃)以及根据需要要求外表面温度小于或等于323K(50℃)的设备和管道。
（2）介质凝固点高于环境温度的设备和管道。
2、保温材料的选择原则：（1）保温材料制品的允许使用温度应高于正常操作时的介质最高温度；（2）相同温度范围内有不同材料可供选择时，应选用导热系数小、密度小、造价低、易于施工的材料制品，同时应进行综合比较，其经济效益高者应优先选用；（3）在高温条件下经综合经济比较后可选用复合材料。
外墙保温施工用料计算公式在进行外墙保温施工时，需要根据墙体面积、保温材料的厚度和密度等因素来计算所需的保温材料用量。
以下是外墙保温施工用料计算公式的详细介绍。
1. 墙体面积的计算公式。
首先需要计算外墙的面积，一般来说，外墙的面积可以通过墙体的高度和长度来计算。
墙体面积的计算公式为：墙体面积 = 墙体高度×墙体长度。
2. 保温材料用量的计算公式。
在确定了墙体面积之后，接下来需要计算所需的保温材料用量。
保温材料用量的计算公式为：保温材料用量 = 墙体面积×保温材料厚度×保温材料密度。
其中，保温材料厚度指的是在外墙保温施工中所使用的保温材料的厚度，一般以厘米为单位；保温材料密度指的是保温材料的密度，一般以千克/立方米为单位。
3. 辅助材料用量的计算公式。
除了保温材料之外，外墙保温施工还需要使用一些辅助材料，比如粘结剂、网格布等。
辅助材料用量的计算公式为：辅助材料用量 = 墙体面积×辅助材料用量系数。
其中，辅助材料用量系数是根据实际施工情况和材料的使用要求来确定的。
4. 总用料量的计算公式。
最后，需要将保温材料用量和辅助材料用量相加，得到外墙保温施工的总用料量。
总用料量的计算公式为：总用料量 = 保温材料用量 + 辅助材料用量。
通过以上的公式，可以比较准确地计算出外墙保温施工所需的保温材料和辅助材料的用量，为施工提供了重要的参考依据。
需要注意的是，以上的公式仅为一般情况下的计算公式，实际施工中可能会有一些特殊情况需要考虑，比如墙体的形状不规则、存在窗户、门等开口部分，这些情况都需要根据实际情况进行调整和计算。
另外，对于不同类型的保温材料和辅助材料，其使用方法和用量计算也会有所不同，因此在进行施工前，最好咨询专业的施工人员或者相关的技术人员，以确保施工的准确性和质量。
总之，外墙保温施工用料计算是外墙保温施工中非常重要的一环，准确的用料计算可以有效地节约材料成本，提高施工效率，同时也可以保证施工质量和工程的安全性。
空调水系统管道安装工程管道防腐及保温一、管道防腐需要做防腐处理的管路，可以在预制时进行第一遍防腐，涂刷底漆前,用钢丝刷清除表面的灰尘、污垢、锈斑、焊渣等杂物：涂刷油漆，厚度均匀，色泽一致，无流淌及污染现象。
所有管道、管件及支架均刷两道防锈漆，第一道防锈漆在安装前涂好，第二道防锈漆在试压合格后及时进行涂刷。
二、管道保温1、保温方式根据设计说明，管道保温采用橡胶发泡管壳保温材料，保温层厚度根据水管管径不同而不同，具体规格见下表：空调冷水供回水管与其支架之间采用与保温层厚度相同的经过防腐处理的高密度垫块。
其位置不得妨碍水过滤器的拆装，也不得占用设备操作空间。
冷却水管在室外部分需要将电伴热施工完成及验收合格后，再进行电伴热式的绝热保温，保温层厚度按设计要求DNW200,保温厚度30mm；DN>200,保温厚度40mm2、施工特点及重要性本工程保温工作量大，施工质量要求很高：从技术上说，保温不好,严重的后果是能量损失大；从使用上说，夏季在暴露的钢管外表和保温不密实的附件处、支架处甚至仪表接嘴处产生大量冷凝水，俗称“冷汗”，往往汗如雨下，滴流如注，加大了冷量损失，影响装饰美观，影响管材的使用寿命；从观感上说，保温是脸面、衣裳，是反映工程形象的关键之一，要达不到整齐、密实、美观的质量要求，则面目可憎，达不到做为精品工程应有的要求。
3、施工方法和技术要求A、施工工序：现场下料一涂胶一保温粘贴一缠绕胶带一质量检查一保温验收。
管道的保温应在管道试压或通水、防腐完成以后进行；非水平管道的保温自下而上进行；管道的保温要密实，特别是三通、弯头、支架及阀门、法兰等部位要填实。
B、管材、板材的选用：保温材料一般分为管材和板材两大类。
管材内径与相应的管道外径一致，例如DN40的焊管外径为48mm,相应保温层内径就应为48mm,依此类推。
板材一般幅宽Im和0.8m两大类，按照不同的保温管道截取不同尺寸粘接。
一般情况下，当管道外径不大于89mm时，选用管材保温；IOO m m及以上选用板材保温。
中央空调系统保温材料的选择当前，在各类建筑物中大量采用先进设备和相应配套设备而成的中央空调系统已成为现代化建筑技术的重要标志之一，是现代建筑创造舒适高效的工作和生活环境所不可缺少的重要基础设。
中央空调系统需要消耗大量能量，其能耗约占建筑总能耗60％左右，因而就要求空调系统需要节约能源，节省运行投入。
而合理选择的厚度和产品，以及严格的保温施工控制是中央空调系统节能的有效途径。
此外，安装中央空调的建筑多为写字楼、宾馆饭店、大中型商场等，相关要求较高。
空调保温直接关系到日常使用、防火性能和初投资等，因而需对保温选择和施工足够重视。
比如，空调系统如果保温出现问题，在运行中就可能会结露，导致出现天花滴水、墙面渗水发霉等现象，严重影响到观感和使用功能，并造成一定的经济损失。
2 保温材料的选择保温材料的性能直接影响到暖通空调系统的能耗、重量、防火性能、施工安装条件以及工程造价，因而需要对空调保温材料的性能进行分析，做出合理的选择。
随着保温材料需求量的增大，国内有很多厂家从国外引进技术设备进行保温材料生产。
保温材料的品种繁多，保温性能各有所不同，可选用的范围也大大增加。
空调用保温材料的性能指标分析空调用保温材料经过多年的发展，也由最早的石棉、玻璃纤维等到岩棉、橡塑等，各有独自的特点。
要正确评价一种保温材料的性能，必须要有能够全面反映保温材料性能的指标。
保温材料的性能指标大致有以下几种：导热系数、密度、吸水率、透湿系数、防火性能、吸声聚苯环保泡酚产品为密闭气孔泡沬酚醛硬质保温材料，具有难燃性，遇火不燃，表面只呈碳化现象，不熔故无滴落物，不碎裂，不变型，无明显收缩，不散发有毒有害气体；具有低吸水性，耐水隔潮性优良；低热传导系数；施工简便，本产品为硬质材料。
易于切割、安装，外层如采用夹筋加强铝箔等护面，可无需外加金属硬质护壳，节省整体成本投资。
自熄聚苯乙烯泡沫塑料该材料保温性能尚可，其主要问题就是最高使用温度为70℃，与冬季空调供水设计温度（60～65℃）已相当接近。
0.071240.0634120.008300.0253025-285088.141管道或设备保温厚度计算表面结露，需加厚保温δ 保温材料厚度(mm)λ2 保温材料导热系数(W/m*K)t 外 一般常温地段应取夏季空调日平均温度(℃)t 表 一般按日平均温度下的露点温度加1~2(℃)t 内 管道或设备内工质温度(℃)d 外 管道或设备外径(mm)α2 外表面放热系数，空气一般取8.141W/(m2*K)序号材料名称导热系数W/（m﹒k）工作温度（℃）密度(kg/m³)常规板材尺寸（mm）1岩棉A 不燃0.026～0.035-260～700≤1501000*630*1002矿渣棉A 不燃0.041～0.055≤65060～1001000*630*1003复合硅酸盐保温材料A 不燃0.028～0.045-40～70030～801000*500*1004普通硅酸铝棉A 不燃0.03～0.045<100080～140宽：400/600/12005玻璃棉板A 不燃0.03～0.04-120～40024～96长：600～2400宽：600～12006离心玻璃棉管A 不燃0.032～0.035-4～454100～400内径15～4267泡沫石棉板材A 不燃0.033～0.044≤60020～401000*500硅酸镁管壳-40～800管径50厚以上硅酸镁板材-20～800500*10009无机墙体保温砂浆A不燃≥0.04≤600280/10彩钢夹芯板（岩棉）A不燃0.026～0.035-260～700≤150宽：840长可自定义11橡塑海绵（一类）B1难燃≤0.038≤11065～851000*2000*10012聚氨酯发泡板B1难燃≤0.025≤120≥30500*1000*10013酚醛保温板B1难燃0.022～0.029≤150045～751200*1000*10014阻燃挤塑板/阻燃≤0.032离火自熄850600*600/600*1200保温材料参考标准说明：1、导热系数越小越好。
空调系统通风管道保温层设计探讨【摘要】空调风管系统中，为了控制一定的温度，减少热量和冷量的损失，通过非空调房间的风管和安装的通风机应进行保温。
本文根据多年的工作经验对空调系统通风管道保温层设计的相关工作做了简要的研究。
【关键词】空调系统通风管道保温层中图分类号：tu834.4+3 文献标识码： a 文章编号：空调系统设计中，为了提高热(冷)设备的热经济性，节约能源和保持冷热流体具有设计所要求的温度，减少传热量以及尽量避免热(冷)量的散失。
由此提出了设备、管道保温层的设计合理化问题。
一、空调系统保温材料1、石棉石棉本身无毒，具有高度耐火性、电绝缘性和绝热性，是重要的防火、绝缘和保温材料。
但由于部分石棉粒径极细，以粉尘状散布于空气中而被人吸入体内后易沉积于肺部，从而导致器官癌变，因而现时的空调保温已禁止使用。
2、离心玻璃棉离心玻璃棉是将处于熔融状态的玻璃用离心喷吹法工艺进行纤维化喷涂热固性树脂制成的丝状材料，再经过热固化深加工处理而成。
它具有阻燃、无毒、耐腐蚀、容重小、导热系数低、化学稳定性强、吸湿率低、憎水性好等优点。
由于离心玻璃棉质地柔软、纤维微细，因而施工中不会刺激皮肤。
该材料制成的板、管用于建筑中空调系统的保温隔热、吸声降噪，效果十分显著。
3、阻燃聚乙烯泡沫塑料高压聚乙烯泡沫塑料(pef)俗称软聚氨酯，是以聚乙烯树酯为主要原料，加入发泡剂、稳定剂、催化剂等，经加热、发泡等工艺制成。
是一种闭孔、阻燃型保温、隔热、吸音、防振材料。
应用于土建工程的吸音、保温、隔热及设备管道、空调风管等的保温。
材料加工容易，可任意裁切，贴合设备。
检修时，保温材料可多次重复使用，降低保温成本。
4、硬质聚氨酯泡沫塑料硬质聚氨酯泡沫塑料是以异氰酸酯和多元醇为基本原料聚合而成的结构致密的微孔泡沫体，它具有质量轻，比强度高、不透水、不吸湿、绝缘、防震、吸音、耐油耐化学腐蚀等优异性能;与其它泡沫塑料相比还具有无毒、无异味、气泡均匀、耐温等特性;它对金属、混凝土、砖石、木材、玻璃、纤维等有很强的自粘性;添加阻燃剂的制品能离火自熄。
在节能规范中有这样的说明(可供参考)： 1、风管保温1.1离心玻璃棉保温风管保温材料厚度S =30mm按国家玻璃棉标准，离心玻璃棉属2b号，密度在32〜48kg/m3时，70C时的导热系数w 0.046W/ ( m • K)，一般空调风管绝热材料使用的平均温度为20C，可以推算得到20C时的导热系数为0.0377 W/( m -K)。
按管内温度15C时，计算经济厚度为 28mm，计算热阻是1.08 W/( m -K)。
如果离心玻璃棉导热系数性能好的话，导热系数可以达到0.033 和 0.031 ，厚度为 24 和 33mm 。
1 .2橡塑保温风管保温材料厚度S =10mm按国家橡塑标准，柔性泡沫橡塑属2a号，密度在28〜38kg/m3时，70C时的导热系数w 0.028W/ ( m • K)，一般空调风管绝热材料使用的平均温度为20C，可以推算得到20C时的导热系数为0.024W/(m -K)。
按管内温度15C时，计算经济厚度为 10m m ,计算热阻是1.08 W/ ( m -K )。
如果柔性泡沫橡塑导热系数性能好的话，导热系数可以达到0.022 和 0.026，厚度为 8 和 12mm。
2、水管保温空调冷、热水管的经济绝热厚度绝热材料管道类型离心玻璃棉柔性泡沫橡塑公称管径 (mm)厚度 (mm)公称管径 (mm)厚度 (mm)单冷管道(管内介质温度7C〜常温)w DN3225按防冻结露要求计算DN40 〜 DN10030> DN12535热或冷热合用管道(管内介质温度 5 C〜60C)w DN4035w DN5025DN50 〜DN10040DN70 〜DN15028DN125〜DN250>DN20032>DN30050 热或冷热合用管道（管内介质温< DN5050 不适宜使用DN70 〜DN15060度0C〜95C）>DN20070不适宜使用注：1绝热材料的导热系数入：离心玻璃棉：柔性泡沫橡塑：式中一绝热层的平均温度（C）。
冷库保温层厚度计算
1. 环境温度：冷库所处的环境温度是影响保温层厚度的重要因素。
一般来说，环境温度越高，保温层厚度应该越大，以避免冷空气的流失。
2. 冷库内部温度：冷库内部的温度也会影响保温层厚度的选择。
如果冷库需要保持极低的温度，那么保温层厚度需要相应增加，以减少冷空气的散失。
3. 构造材料的热传导系数：不同材料的热传导系数不同，决定了保温层需要多厚来达到一定的保温效果。
常用的保温材料有聚氨酯泡沫、岩棉、聚苯板等。
基于以上因素，冷库保温层厚度的计算可以采用热传导方程进行估算，其中热传导方程为：
Q = (T1 - T2) / (λ * A / d)
其中，Q为单位时间内的热量传导，T1为冷库内部温度，T2
为环境温度，λ为保温材料的热导率，A为冷库的表面积，d
为保温层的厚度。
通过调整保温层厚度d的值，可以使Q的值逼近于零，实现
保持冷空气不受外界温度影响的效果。
具体的计算需要根据冷库的具体参数和要求来确定。
空调系统保温材料及保温厚度计算
空调系统保温材料及保温厚度计算
1. 保温的类型：
保热：热水系统，蒸汽管道等；
保冷：新风系统风管，冷冻水供回水管等；
2. 需保温的场合：
不保温，冷、热损耗大，且不经济时；
由于冷、热损失，使介质温度达不到要求温度，因而不能保证室内参数时；
当管道穿过室内参数要求严格的空调房间，而管道散出的冷热量对室内参数影响不利时；
管道的冷表面可能结露时。
3. 空调系统常用保温材料：
岩棉
离心玻璃棉
橡塑海绵
阻燃聚乙烯泡沫塑料硬质聚氨酯泡沫塑料
种类
密度
kg/m3
导热系数
w/m-K
吸水率
g/100cm2
透湿系数
g/m2-s-Pa
防火性能
参考价格
元/m2
备注
岩棉100 0.038 83.3 1.3x10-5不燃烧板材600
管壳900
防水防腐性
差
离心玻璃棉48 0.031-0.038 25(%随重
量增加)
4x10-5不燃烧
棉毡750
管壳1250
橡塑海绵87 0.038 0.4 -
阻燃性
FV-0级
11000
燃聚乙烯泡
沫塑料
22 0.031 0.05 4x10-11离火自息900 损害环境
质聚氨酯泡沫塑料33 0.018 0.8 2.2x10-7
可燃，加阻燃
剂后离火2s
内自息
2500
损害环境
抗老化性能
4. 标准中对空调保温厚度的规定：
设备及管道保温技术通则
上海市公共建筑节能设计标准
ASHARE 90.1-1999
5. 保温厚度的算法：
保冷厚度一般大于保热厚度，具保冷效果对空调系统影响较大，因而一般在设计中，按照保冷的厚度计算；
按防结露厚度计算
防结露是指要求保温后管道、设备表面湿度应大于保温层外的空气露点温度，保证绝大多数时间不结露，这也是空调系统保温的基本要求。
矩形设备、管道：
圆形管道：
按经济厚度计算
经济厚度是指保温后，全年的冷或热损失价值与保温投资的年折算价值之和为最小的保温材料厚度。
矩形设备、管道：
圆形管道：
其中：
——保温层厚度，m；
——保温材料导热系数，w/m-k；
——保温材料外表面换热系数，w/m2-k，一般取8.14；
——保温层外空气露点温度，℃；
——管内流体温度，℃；
——保温层外空气温度，℃；
——保温前管道外径，m；
——计算年限，取12年；
——单位换算系数，；
——全年输送冷媒的小时数，h；
——冷价，元/106kJ；
——保温层单位造价，元/m3；
——保温工程投资贷款分摊率，%，按复利计息，取0.15；
6. 保温厚度推荐值：。
