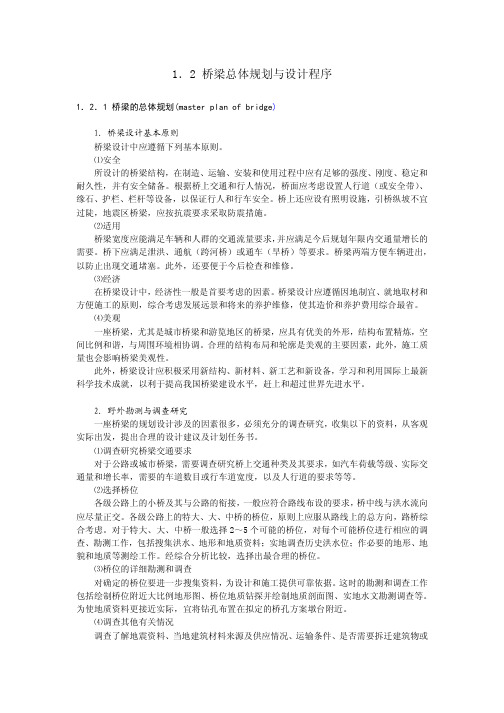

1．2 桥梁总体规划与设计程序1．2．1 桥梁的总体规划(master plan of bridge)1．桥梁设计基本原则桥梁设计中应遵循下列基本原则。
⑴安全所设计的桥梁结构，在制造、运输、安装和使用过程中应有足够的强度、刚度、稳定和耐久性，并有安全储备。
根据桥上交通和行人情况，桥面应考虑设置人行道（或安全带）、缘石、护栏、栏杆等设备，以保证行人和行车安全。
桥上还应设有照明设施，引桥纵坡不宜过陡，地震区桥梁，应按抗震要求采取防震措施。
⑵适用桥梁宽度应能满足车辆和人群的交通流量要求，并应满足今后规划年限内交通量增长的需要。
桥下应满足泄洪、通航（跨河桥）或通车（旱桥）等要求。
桥梁两端方便车辆进出，以防止出现交通堵塞。
此外，还要便于今后检查和维修。
⑶经济在桥梁设计中，经济性一般是首要考虑的因素。
桥梁设计应遵循因地制宜、就地取材和方便施工的原则，综合考虑发展远景和将来的养护维修，使其造价和养护费用综合最省。
⑷美观一座桥梁，尤其是城市桥梁和游览地区的桥梁，应具有优美的外形，结构布置精炼，空间比例和谐，与周围环境相协调。
合理的结构布局和轮廓是美观的主要因素，此外，施工质量也会影响桥梁美观性。
此外，桥梁设计应积极采用新结构、新材料、新工艺和新设备，学习和利用国际上最新科学技术成就，以利于提高我国桥梁建设水平，赶上和超过世界先进水平。
2．野外勘测与调查研究一座桥梁的规划设计涉及的因素很多，必须充分的调查研究，收集以下的资料，从客观实际出发，提出合理的设计建议及计划任务书。
⑴调查研究桥梁交通要求对于公路或城市桥梁，需要调查研究桥上交通种类及其要求，如汽车荷载等级、实际交通量和增长率，需要的车道数目或行车道宽度，以及人行道的要求等等。
⑵选择桥位各级公路上的小桥及其与公路的衔接，一般应符合路线布设的要求，桥中线与洪水流向应尽量正交。
各级公路上的特大、大、中桥的桥位，原则上应服从路线上的总方向，路桥综合考虑。
对于特大、大、中桥一般选择2～5个可能的桥位，对每个可能桥位进行相应的调查、勘测工作，包括搜集洪水、地形和地质资料；实地调查历史洪水位；作必要的地形、地貌和地质等测绘工作。
桥梁设计流程1.设计资料和技术指标（地形、地质、气象水文、活载、道路等级等）2.总体方案设计（纵向线路、桥式方案比选、横断面设计等）3.详细设计（重要构件的尺寸拟定和细节设计）4・手算或软件计算（成桥阶段内力和变形、施工阶段内力和变形）针对软件计算：（1）建模（2）荷载输入（3）边界条件（4）运行分析5.根据相关规范进行强度、刚度、稳定性验算（钢结构还应做疲劳验算）我国桥梁设计程序，分为前期工作及设计阶段。
前期工作包括编制预可行性研究报告和可行性研究报告。
设计阶段按〃三阶段设计〃进行，即初步设计、技术设计与施工设计。
一、前期工作--预可行性研究报告和工程可行性研究报告的编制预可行性研究报告与可行性研究报告均属建设的前期工作。
预可行性研究报告是在工程可行的基础上，着重研究建设上的必要性和经济上的合理性；可行性研究报告则是在预可行性研究报告审批后，在必要性和合理性得到确认的基础上，着重研究工程上的和投资上的可行性。
这两个阶段的研究都是为科学地进行项目决策提供依据，避免盲目性及带来的严重后果。
这两个阶段的文件应包括以下主要内容：1、工程必要性论证，评估桥梁建设在国民经济中的作用。
2、工程可行性论证，首先是选择好桥位，其次是确定桥梁的建设规模，同时还要解决好桥梁与河道、航运、城市规划以及已有设施（通称〃外部条件〃）的关系。
3、经济可行性论证，主要包括造价及回报问题和资金来源及偿还问题。
二、设计阶段--初步设计、技术设计和施工设计（三阶段设计）（1）初步设计按照基本建设程序为使工程取得预期的经济效益或目的而编制的第一阶段设计工作文件。
该设计文件应阐明拟建工程技术上的可行性和经济上的合理性，要对建设中的一切基本问题作出初步确定。
内容一般应包括：设计依据、设计指导思想、建设规模、技术标准、设计方案、主要工程数量和材料设备供应、征地拆迁面积、主要技术经济指标、建设程序和期限、总概算等方面的图纸和文字说明。
该设计根据批准的计划任务书编制。
桥梁规划与设计的基本程序作者：陈勇红陶峰来源：《科学与财富》2011年第03期[摘要] 桥梁设计的原则是“适用、经济、安全和美观”。
设计工作包括初步设计、技术设计、施工设计等。
桥梁的规划包括野外勘测与调查研究、纵断面设计、横断面设计、平面布置等内容。
本文对桥梁规划与设计的基本程序进行深入探讨。
[关键词] 桥梁设计施工勘测断面平面近年来随着我国经济实力的提高，我国桥梁建设也迈上了一个新的台阶。
不但要求美观和实用，更要在安全上严格加以质量的保证，因而在规划与设计上要力求严谨。
我国的桥梁规划设计程序分前期工作及设计工作两部分。
前期工作包括编制预可行性研究报告和可行性研究报告。
设计工作通常按“三阶段设计”进行，即初步设计、技术设计和施工设计。
一、桥梁总体设计的基本术语桥梁总体设计的基本术语主要有计算跨径、桥梁全长、桥梁总长、净跨径、总跨径、设计水位、桥下净空高度、建筑高度等。
计算跨径是指桥跨结构两支点间的距离，桥跨结构的力学计算是以计算跨径为准的。
桥梁全长对于梁式桥而言，是指桥梁两个桥台侧墙或八字尾端间的距离。
无桥台的桥梁为桥面系行车道的长度。
桥梁总长通常是指两桥台台背前缘间距离。
净跨径是指设计洪水位线上相邻两桥墩(或桥台)问的水平净距。
桥梁的总跨径是指各孔净跨径的总和。
桥梁的总跨径反映了它排泄洪水的能力。
设计水位是指相应于设计洪水频率的洪峰流量水位(即设计流量的水位)，用标高表示设计水位的高低。
桥下净守高度是指设计洪水位或设计通航水位对桥跨结构最下缘的高差。
它不得小于因排洪所要求的以及对该河流通航所规定的净空高度。
桥梁的建筑高度是指桥面对桥跨结构最低边缘的高差。
桥梁的建筑高度不得大于它的容许建筑高度，否则不能保证桥下的通航或排洪要求。
二、桥梁设计的基本程序桥梁设计程序分前期工作及设计工作两部分。
前期工作包括编制预可行性研究报告和可行性研究报告。
预可行性研究报告与可行性研究报告均属建设的前期工作。
预可行性研究报告是在工程可行的基础上，着重研究建没上的必要性和经济上的合理性。
