PU 聚氨基甲酸酯简称聚氨酯

聚氨酯简介聚氨酯为大分子链中含有氨酯型重复结构单元的一类聚合物，全称为聚氨基甲酸酯，英文全称为 Polyurethane，简称 PU或 PUR。

PU是由多异氰酸酯与聚醚型或聚醋型多元醇在一定比例下反应的产物， 最早于 1937年由德国公司合成。

它不像 PE、PP 那样具有十分清楚的结构，而通常指含有特定基团的一类 聚合物。

因两种合成单体的种类及组成不同，可分成线型的热塑性 PU和体型的热固性 PU两类。

PU可分 成弹性体和泡沫塑料两大类，以前一直以泡沫塑料为主，目前弹性体的发展速度十分迅速，用途也越来越 厂。

聚氨酯的合成原料及方法1、PU 合成用原料(1)异氰酸酯 主要品种有：甲苯二异氰酸酯 (TDl)，分 2，4 和 2，6 两种异构体，混合比例为 80/20(TDI­80)和 65/35(TDI­65)两种，可用于软质到硬质泡沫制品；二苯基甲烷二异氰酸酯 (MDl)，用于半 硬和硬质泡沫制品；多亚甲基对苯基多异氰酸酯(PAPI)，它含有三官能度，可用于热固型的硬质泡沫、混 炼及浇铸 PU制品。

(2)多元醇 一般不指直接用多元醇，而用末端含有羟基的低聚物，有聚醚多元醇和聚酯多元醇两种。

聚醚多元醇为多元醇、多元胺或其他含有活泼氢的有机化合物与氧化烯烃开环聚合而成，它具有粘度 低、弹性大等优点，常用于软质 PU中。

聚酯多元醇由有机多元酸与多元醇经缩聚反应而成，二元酸与二元醇合成的线型聚酯多元醇主要用于 软质 PU，二元酸与三元醇合成支型聚醋多元醇主要用于硬质 PU。

聚酯多元醇的粘度大，不如聚醚型应用 广，常用于绝缘、耐油、耐热、尺寸稳定及力学性能高的 PU制品。

(3)添加剂A、催化剂作用为加速聚合反应，有胺类和锡类两类；胺类如三乙烯二胺、N­烷基吗啡淋等，有机锡 类如二月桂酸二丁基锡；一般两者协同加入。

B、发泡剂用于发泡制品，具体有水、液态二氧化碳、氟氯烷烃、氢氯氟烃、氢氟烃、戊烷、及环戊 烷等。

聚氨酯树脂PU（用于皮革浆料、涂料油墨）一、产品简介中文名称：聚氨酯树脂。

英文名称：PU是Polyurethane的缩写，中文名为聚氨基甲酸酯简称聚氨酯。

简要物理化学性质：聚氨酯树脂(作Polyurethane Resin)为一种具有高强度、抗撕裂、耐磨等特性的高分子材料。

结构、主链含—NHCOO—重复结构单元的一类聚合物。

聚氨酯皮革合成方法分类：其主要的生产方法分为干法（涂敷法）和湿法。

聚氨酯皮革合成方法两种流程：干法PU革是以PU树脂为原料，加入交联剂、着色剂和稀释剂配成的黏胶涂布在作为载体的离型纸上（中涂工序），通过一定的温度下的烘烤，使溶剂挥发形成富有弹性的膜。

然后在其上与涂敷黏合层的起毛布（底涂工序）通过二辊压合复合。

经干燥、冷却后进行卷曲，在50℃-60℃熟化后将离型纸剥离，再经表面处理后即可得到成品。

湿法PU革是将布基直接浸入用DMF(二甲基甲酰胺）溶解的PU树脂溶液中，然后放入25%的DMF水溶液中进行提取溶剂，此时PU树脂固化形成多孔膜，经干燥和后处理即可得到成品。

湿法PU革与干法PU革产品相比，其弹性、柔软、触感、透气性都较好。

一、人造革的分类由于人造革所使用的合成树脂不同，基材种类不同，生产工艺方法不同，有无发泡及用途的不同，人造革可以分为许多种类。

这里将人造革按使用的合成树脂、基材、有无发泡、生产工艺方法及用途等进行分类。

（一）按使用的合成树脂分类1、聚氯乙烯人造革它是用聚氯乙烯树脂、增塑剂和其他配合剂组成的混合物，涂覆或贴合在织物上，经一定的加工工艺过程而制成的塑料制品。

另外，也有基材两面均为塑料层的双面聚氯乙烯人造革。

2、聚酰胺人造革它是以尼龙6或尼龙66溶液涂覆在织物上，用湿法成膜的方法制成具有连续孔性结构的塑料制品。

3、聚烯烃人造革聚乙烯人造革是一种泡沫人造革，它是以低密度聚乙烯树脂为主要原材料，掺以改性树脂、交联剂、润滑剂、发泡剂等组分而制成的制品。

4、聚氨酯人造革聚氨酯人造革又分为干法聚氨酯人造革和湿法聚氨酯人造革。

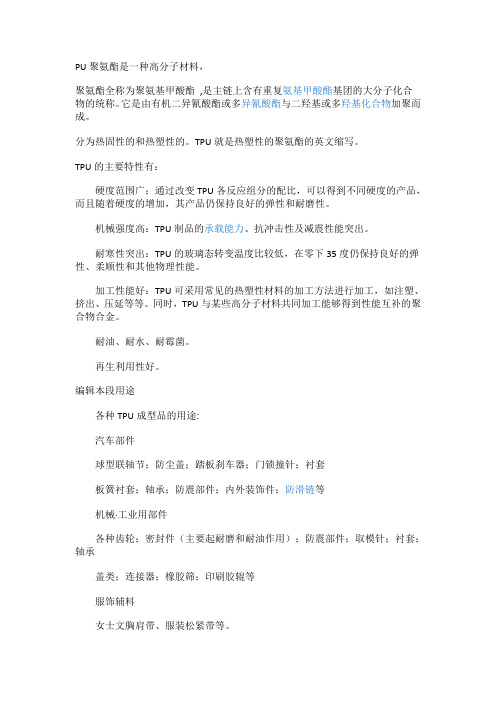

PU聚氨酯是一种高分子材料，聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团的大分子化合物的统称。

它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。

分为热固性的和热塑性的。

TPU就是热塑性的聚氨酯的英文缩写。

TPU的主要特性有：硬度范围广：通过改变TPU各反应组分的配比，可以得到不同硬度的产品，而且随着硬度的增加，其产品仍保持良好的弹性和耐磨性。

机械强度高：TPU制品的承载能力、抗冲击性及减震性能突出。

耐寒性突出：TPU的玻璃态转变温度比较低，在零下35度仍保持良好的弹性、柔顺性和其他物理性能。

加工性能好：TPU可采用常见的热塑性材料的加工方法进行加工，如注塑、挤出、压延等等。

同时，TPU与某些高分子材料共同加工能够得到性能互补的聚合物合金。

耐油、耐水、耐霉菌。

再生利用性好。

编辑本段用途各种TPU成型品的用途:汽车部件球型联轴节；防尘盖；踏板刹车器；门锁撞针；衬套板簧衬套；轴承；防震部件；内外装饰件；防滑链等机械·工业用部件各种齿轮；密封件（主要起耐磨和耐油作用）；防震部件；取模针；衬套；轴承盖类；连接器；橡胶筛；印刷胶辊等服饰辅料女士文胸肩带、服装松紧带等。

鞋类垒球鞋、棒球鞋、高尔夫球鞋、足球鞋鞋底及鞋前掌女士鞋后跟；滑雪靴；安全靴，高档鞋底等其他自位轮；把手；表带等管材·软管高压管；医疗管；油压管；气压管；燃料管；涂敷管输送管；消防水带等薄膜·板材转动带（具有一定的拉伸作用）；气垫；膜片；键盘板；复合布等电线·电缆电力通信电缆；计算机配线；汽车配线；勘探电缆等其他各种环形管线；圆形带；V型带；同步带；防滑带等压延软体槽、罐类；薄膜复合片材箱包面料等吹塑各种车辆用箱类；各种容器类吹膜超薄、宽幅薄膜（医疗、卫生用品）溶液熔接料；粘接剂；人造革、合成革、绳、铁丝、手套等涂层TPU为热塑性聚氨酯，有聚酯型和聚醚型之分，它硬度范围宽（60HA-85HD）、耐磨、耐油，透明，弹性好，在日用品、体育用品、玩具、装饰材料等领域得到广泛应用，无卤阻燃TPU还可以代替软质PVC以满足越来越多领域的环保要求。

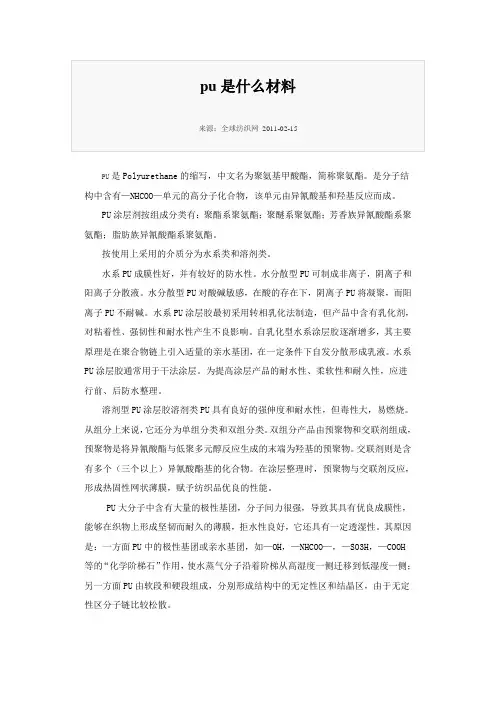

pu是什么材料来源：全球纺织网2011-02-15PU是Polyurethane的缩写，中文名为聚氨基甲酸酯，简称聚氨酯。

是分子结构中含有—NHCOO—单元的高分子化合物，该单元由异氰酸基和羟基反应而成。

PU涂层剂按组成分类有：聚酯系聚氨酯；聚醚系聚氨酯；芳香族异氰酸酯系聚氨酯；脂肪族异氰酸酯系聚氨酯。

按使用上采用的介质分为水系类和溶剂类。

水系PU成膜性好，并有较好的防水性。

水分散型PU可制成非离子，阴离子和阳离子分散液。

水分散型PU对酸碱敏感，在酸的存在下，阴离子PU将凝聚，而阳离子PU不耐碱。

水系PU涂层胶最初采用转相乳化法制造，但产品中含有乳化剂，对粘着性、强韧性和耐水性产生不良影响。

自乳化型水系涂层胶逐渐增多，其主要原理是在聚合物链上引入适量的亲水基团，在一定条件下自发分散形成乳液。

水系PU涂层胶通常用于干法涂层。

为提高涂层产品的耐水性、柔软性和耐久性，应进行前、后防水整理。

溶剂型PU涂层胶溶剂类PU具有良好的强伸度和耐水性，但毒性大，易燃烧。

从组分上来说，它还分为单组分类和双组分类。

双组分产品由预聚物和交联剂组成，预聚物是将异氰酸酯与低聚多元醇反应生成的末端为羟基的预聚物。

交联剂则是含有多个（三个以上）异氰酸酯基的化合物。

在涂层整理时，预聚物与交联剂反应，形成热固性网状薄膜，赋予纺织品优良的性能。

PU大分子中含有大量的极性基团，分子间力很强，导致其具有优良成膜性，能够在织物上形成坚韧而耐久的薄膜，拒水性良好，它还具有一定透湿性。

其原因是：一方面PU中的极性基团或亲水基团，如—OH，—NHCOO—，—SO3H，—COOH等的“化学阶梯石”作用，使水蒸气分子沿着阶梯从高湿度一侧迁移到低湿度一侧；另一方面PU由软段和硬段组成，分别形成结构中的无定性区和结晶区，由于无定性区分子链比较松散。

PU面料是一类仿真皮面料，由一种人造的材料合成，具有真皮的质感，非常结实耐用，而且价格低廉。

常说的PU皮是一种皮料，如PVC皮料、意大利皮糠纸，再生皮等.制造工艺上比较复杂一些，由于PU的底布是抗拉强度好的帆布PU料，除了可以涂覆在底布的上面外，还可以将底布包含在中间，使之外观看不到底布的存在。

聚氨基甲酸酯简介聚氨基甲酸酯（Polyurethane，简称PU）是一种重要的聚合物材料，具有广泛的应用领域和卓越的性能。

其结构中由酯基和氨基共现，能形成强韧的聚合物，广泛应用于涂料、胶粘剂、弹性体和泡沫材料等领域。

结构与性质聚氨基甲酸酯的结构特点是含有酯基(-COO-)和氨基(-NH-)。

酯基的存在使得聚氨基甲酸酯能够形成键合强度高、韧性好的聚合物。

氨基的存在可使聚氨基甲酸酯成为一种重要的弹性体和泡沫材料。

聚氨基甲酸酯具有以下主要性质：1.强度高：聚氨基甲酸酯的强度高于许多传统材料，如橡胶和塑料。

这使得它成为制造高强度产品的理想选择。

2.韧性好：由于酯基的存在，聚氨基甲酸酯具有优异的韧性，能够承受较大的拉伸和冲击负载。

3.耐磨性：聚氨基甲酸酯具有出色的耐磨性，可适用于制造需要耐磨材料的产品。

4.耐化学性：聚氨基甲酸酯对酸、碱、溶剂等多种化学物质具有较高的耐受性。

5.轻质：聚氨基甲酸酯是一种相对较轻的材料，可以在保证强度的同时降低产品重量。

应用领域聚氨基甲酸酯由于其优良的性能和广泛的应用领域，在许多行业中被广泛采用。

以下是聚氨基甲酸酯的主要应用领域：涂料聚氨基甲酸酯在涂料中作为主要成膜物质，具有良好的附着力、耐洗刷性、耐化学品腐蚀性等特点。

它可以用于室内和室外涂料，包括墙面涂料、木器涂料、金属涂料等。

胶粘剂聚氨基甲酸酯作为胶粘剂的一种，具有粘接力强、耐黏性好、耐水、耐磨损等特点。

聚氨基甲酸酯胶粘剂常用于家具、包装、建筑材料等领域。

弹性体由于聚氨基甲酸酯具有优异的弹性和韧性，因此广泛应用于弹性体制品的制造中。

例如，制作橡胶制品、橡胶密封件、橡胶管道等。

泡沫材料聚氨基甲酸酯泡沫是一种轻质、隔热、吸音的材料，被广泛应用于建筑、交通、家具、电子等行业。

例如，建筑中的保温材料、汽车内饰材料、家具的填充材料等都是利用聚氨基甲酸酯泡沫制造的。

生产工艺聚氨基甲酸酯的制备包括两个主要步骤：预聚体制备和聚合反应。

1.预聚体制备：将聚醚、聚酯等含有活性氢的化合物与异氰酸酯反应，形成含有异氰酸酯基团的预聚体。

聚氨基甲酸酯基本信息中文名：聚氨基甲酸酯；聚氨酯聚氨基甲酸酯聚氨酯全称为聚氨基甲酸酯,是主链上含有重复氨基甲酸酯基团(NHCOO )的大分子化合物的统称。

它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。

反应式如下：-N=C=O+HO-→-NH-COO-，聚氨酯大分子中除了氨基甲酸酯外,还可含有醚、酯、脲、缩二脲,脲基甲酸酯等基团。

（氰酸说明:H—O—C≡N（正）氰酸H—N＝C＝O（异氰酸）有（正）氰酸和异氰酸两种。

游离酸是二者混合物，未曾分离开业，但其酯类则有两种形式。

氰酸是有挥发性和腐蚀性的液体。

有强烈的乙酸气味。

密度1.14。

沸点23.6℃。

在水溶液中显示极强酸性。

性不稳定，容易聚合。

水解时生成氨和二氧化碳。

与醇类作用时生成氨基甲酸酯。

（正）氰酸酯R—O—C ≡N 易聚合，并易水解，很难得到纯态物。

异氰酸酯R—N＝C＝O或O＝C＝N—R—N＝C＝O，一般是带有不愉快气味的液体。

氰酸可由氰尿酸经加热分解而制得。

）聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。

根据所用原料的不同，可有不同性质的产品，一般为聚酯型和聚醚型两类。

聚醚型聚氨酯主要是针对制备聚氨酯材料中的多元醇定义的，即制备聚氨酯的多元醇完全由聚醚型多元醇或者是在该体系中占有绝大部分。

聚醚多元醇分子结构中，醚键内聚能低，并易旋转，故有它制备的聚氨酯材料低温柔顺性能好，耐水解性能优良，虽然机械性能不如聚酯型聚氨酯，但原料体系粘度低，易与异氰酸酯、助剂等组份互溶，加工性能优良。

聚酯多元醇一般所指的是由二元羧酸与二元醇等通过缩聚反应得到的聚酯多元醇。

广义上是含有酯基（COO）或是碳酸酯基（OCOO）的多元醇。

聚氨酯泡沫塑料应用广泛。

软泡沫塑料主要用于家具及交通工具各种垫材、隔音材料等；硬泡沫塑料主要用于家用电器隔热层、屋墙面保温防水喷涂泡沫、管道保温材料、建筑板材、冷藏车及冷库隔热材等；半硬泡沫塑料用于汽车仪表板、方向盘等。

聚氨酯简介：英文简称：PU，全称为聚氨基甲酸酯，是主链上含有重复氨基甲酸酯基团(NHCOO)的大分子化合物的统称。

它是由有机二异氰酸酯或多异氰酸酯与二羟基或多羟基化合物加聚而成。

聚氨酯大分子中除了氨基甲酸酯外，还可含有醚、酯、脲、缩二脲,脲基甲酸酯等基团。

聚氨酯弹性体可在较宽的硬度范围具有较高的弹性及强度、优异的耐磨性、耐油性、耐疲劳性及抗震动性，具有“耐磨橡胶”之称。

按其用途主要分为以下三类：硬质聚醚型塑料理化性质：密度：0.04～0.06g/cm3(25摄氏度)，拉伸强度：0.147MPa，弯曲强度：0.196MPa，导热系数：0.02W/(m.K)。

该制品最大特点是：可根据具体使用要求，通过改变原料的规格、品种和配方，合成所需性能的产品。

该产品质轻（密度可调），比强度大，绝缘和隔音性能优越，电气性能佳，加工工艺性好，耐化学药品，吸水率低，加入阻燃剂，亦可制得自熄性产品。

该材料与聚醚型同一密度的硬泡相比，有较高的拉伸强度和较好的耐油、耐溶剂和耐氧化性能，但聚酯粘度大，操作较困难。

主要用于冷库、冷罐、管道等部门作绝缘保温保冷材料，高层建筑、航空、汽车等部门做结构材料起保温隔音和轻量化的作用。

超低密度的硬泡可做防震包装材料及船体夹层的填充材料。

软质聚醚型塑料理化性质：密度：0.03～0.07g/cm3，拉伸强度：8.83～117kPa，伸长率（%）：150～300。

弯曲强度：0.196MPa，导热系数：0.034～0.041W/(m.K)。

熔点（℃）：170～190。

主要用途不同密度的软泡沫塑料，其主要用途有些差别。

软质聚酯型聚氨酯泡沫塑料（FlexiblePolyesterPolyurethaneFoams）主要用作服装、鞋帽衬里，垫肩和精密仪器的防震包装等。

聚氨酯涂层剂主要优势在于：涂层柔软并有弹性；涂层强度好，可用于很薄的涂层；涂层多孔，具有透湿和通气性能；耐磨，耐湿，耐干洗。

其不足在于：成本较高；耐气候性差；遇水、热、碱要水解。

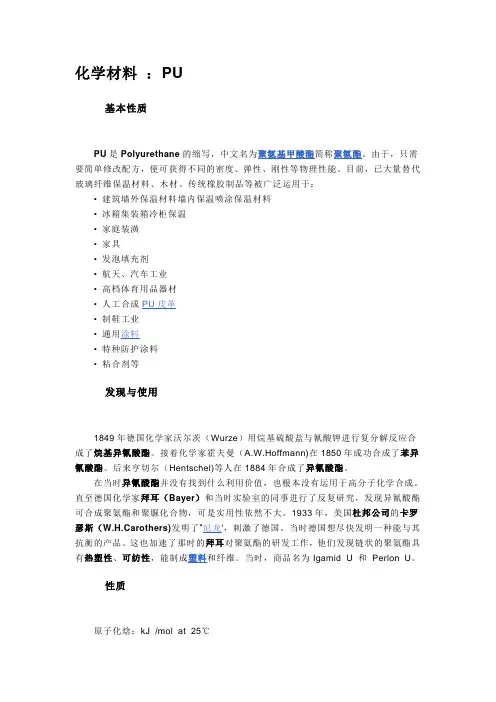

化学材料：PU基本性质PU是Polyurethane的缩写，中文名为聚氨基甲酸酯简称聚氨酯。

由于，只需要简单修改配方，便可获得不同的密度、弹性、刚性等物理性能。

目前，已大量替代玻璃纤维保温材料、木材、传统橡胶制品等被广泛运用于：• 建筑墙外保温材料墙内保温喷涂保温材料• 冰箱集装箱冷柜保温• 家庭装潢• 家具• 发泡填充剂• 航天、汽车工业• 高档体育用品器材• 人工合成PU皮革• 制鞋工业• 通用涂料• 特种防护涂料• 粘合剂等发现与使用1849年德国化学家沃尔茨（Wurze）用烷基硫酸盐与氰酸钾进行复分解反应合成了烷基异氰酸酯。

接着化学家霍夫曼（A.W.Hoffmann)在1850年成功合成了苯异氰酸酯。

后来亨切尔（Hentschel)等人在1884年合成了异氰酸酯。

在当时异氰酸酯并没有找到什么利用价值，也根本没有运用于高分子化学合成。

直至德国化学家拜耳（Bayer）和当时实验室的同事进行了反复研究，发现异氰酸酯可合成聚氨酯和聚脲化合物，可是实用性依然不大。

1933年，美国杜邦公司的卡罗瑟斯（W.H.Carothers)发明了“尼龙'，刺激了德国。

当时德国想尽快发明一种能与其抗衡的产品。

这也加速了那时的拜耳对聚氨酯的研发工作，他们发现链状的聚氨酯具有热塑性、可纺性，能制成塑料和纤维。

当时，商品名为Igamid U 和Perlon U。

性质原子化焓：kJ /mol at 25℃360导热系数：W/（m·K）6.74Pu汽化热:(千焦/摩尔)344.0导电性：10^6/(cm ·Ω )0.00666熔化热:(千焦/摩尔)2.840热容：J /（mol·K）35.5应用PU是聚氨酯，PU皮就是聚氨酯成份的表皮.现在服装厂家广泛用此种材料生产服装，俗称仿皮服装.PU 是英文ploy urethane的缩写，化学中文名称聚氨酯其质量也有好坏，好的包包多采用进口PU皮；PU配皮是一般其反面是牛皮的第二层皮料，在表面涂上一层PU树脂，所以也称贴膜牛皮。
