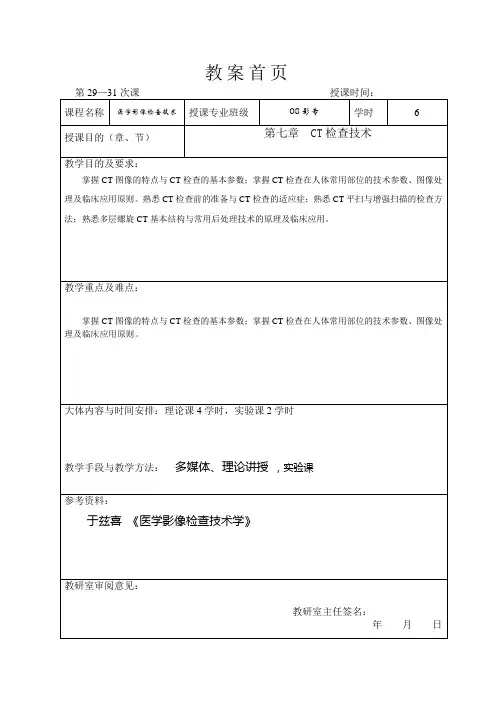

教案首页第七章CT检查技术第一节 CT设备基本维护（略）第二节 CT检查的适应证与禁忌证（略）第三节数字化图像的显示及特点一、图像显示技术CT图像有较高的密度分辨力，其X线吸收系数的测量精确度可达0.1%～0.5%，在图像上通过CT值来反映密度差异。
人眼对灰度的识别远不及CT的密度分辨力，应用窗口技术来显示图像。
1.CT值 CT图像通过各组织结构之间、正常组织与病变之间的密度差异来显示结构及病变。
CT值是反应组织密度的简便的量化指标，由X线吸收系数换算而成，单位HU。
密度高的组织CT值高，根据CT值的大小和变化可以进行图像分析和诊断。
一般液体CT值在-10～10范围，气体CT值多低于-300HU，肝脾肾、脑实质等软组织CT值在20～60HU之间，脂肪CT值在-50～-100 HU之间，脑急性出血CT值在60～80 HU范围，钙化、骨性组织CT值一般超过300HU，骨皮质CT值常大于1000HU。
CT值总数一般有数千个。
2.窗口技术 CT图像是由不同灰度的点（即像素）组成的。
灰度的深浅（即灰阶）由组织结构的密度决定。
CT的密度分辨力高，人体组织的CT值有数千个，CT机显示系统灰阶设置一般为256个灰阶，人眼分辨灰阶的能力一般不超过64个灰阶，CT值的数量大大超出了人眼识别灰阶的能力。
为了能够充分显示组织密度差异，使观察者清晰分辨感兴趣组织的结构细节，以某个CT值为中心，设定一个CT值范围，将该范围内的组织结构以全部灰阶显示，将该范围以外的组织全部显示为无灰度差别的最白或最黑，则该范围内每个灰阶涵盖的CT值范围大大减少，组织结构的差别就易于显示了。
这种将CT值有选择的进行适当的灰阶图像表达，提供最大诊断信息的技术称为窗口技术（window technology），包括窗宽和窗位两个概念。
窗宽（window width，WW）是指CT图像上的全部灰阶有效显示的CT值范围，窗位（window level，WL）是窗宽的中心CT值。
