涡轮丝杆升降机的两个型号介绍

3.2 0.36
SJA10 10
Tr20 x 4 1:4 1:16 1 0.25 0.57 0.27 8 3.1 0.25 0.16 0.35 0.25 0.29 0.18
5 0.50
SJA20
SJA50
20
50
Tr30 x 6
Tr40 x 7
1:6
1:7
1:24
1:28
1
1
0.25
0.25
1.14
AB 反齿隙装置
700
HBP 耳轴安装板
1000
IRE 增量编码器
FS 离合器
PS 电位计
STR 外管尾端铰接
AR 防转机构
L
地脚安装 fk=1 L
耳轴安装 fk=2 L
导向杆安装 fk=2.5 L
300 5.0 1.2 5.49 0.17 1.99 0.06 4.39 0.14 1.59 0.05 2.74 0.086 0.995 0.031 1.098 0.034 0.398 0.012
60
100 1.7 0.4 5.90 0.06 2.21 0.02 4.72 0.05 1.77 0.02 2.95 0.031 1.105 0.012 1.179 0.012 0.442 0.005 50 0.8 0.2 6.37 0.03 2.49 0.01 5.09 0.03 1.99 0.01 3.18 0.017 1.243 0.007 1.273 0.007 0.497 0.003
800 16.5
注：所有系列产品的环境工作温度：-10℃ - 40℃，（如需-40℃ - +70℃，请咨询。） 丝杠可提供双头，三头丝杠，提升速度成比例提高，具体参数请咨询。

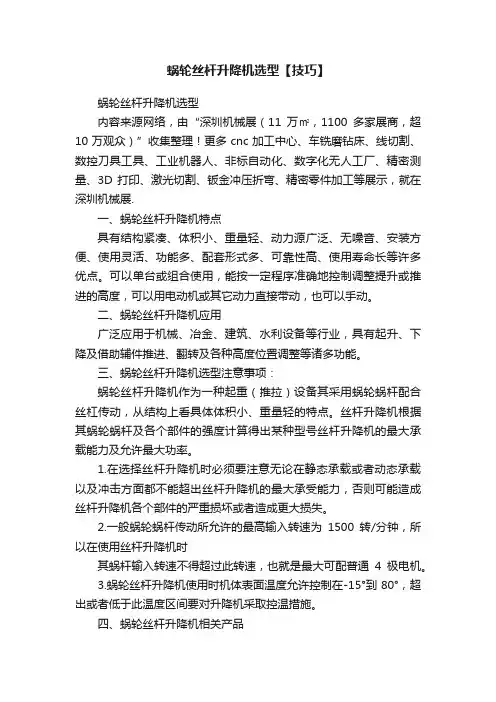

蜗轮丝杆升降机选型【技巧】蜗轮丝杆升降机选型内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、蜗轮丝杆升降机特点具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其它动力直接带动，也可以手动。

二、蜗轮丝杆升降机应用广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

三、蜗轮丝杆升降机选型注意事项：蜗轮丝杆升降机作为一种起重（推拉）设备其采用蜗轮蜗杆配合丝杠传动，从结构上看具体体积小、重量轻的特点。

丝杆升降机根据其蜗轮蜗杆及各个部件的强度计算得出某种型号丝杆升降机的最大承载能力及允许最大功率。

1.在选择丝杆升降机时必须要注意无论在静态承载或者动态承载以及冲击方面都不能超出丝杆升降机的最大承受能力，否则可能造成丝杆升降机各个部件的严重损坏或者造成更大损失。

2.一般蜗轮蜗杆传动所允许的最高输入转速为1500转/分钟，所以在使用丝杆升降机时其蜗杆输入转速不得超过此转速，也就是最大可配普通4极电机。

3.蜗轮丝杆升降机使用时机体表面温度允许控制在-15°到80°，超出或者低于此温度区间要对升降机采取控温措施。

四、蜗轮丝杆升降机相关产品SWL系列蜗轮丝杆升降机JWM系列蜗轮丝杆升降机五、蜗轮丝杆升降机相关型号JWM1000、JWM700、JWM500、JWM300JWM200、JWM150、JWM100、JWM050、JWM025、JWM010 SWL100、SWL50、SWL35SWL25、SWL20、SWL15、SWL10、SWL5、SWL2.5内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。

CS型蜗轮丝杠升降机性能特点及其应用蜗轮丝杠升降机是将蜗轮减速器和丝杠螺母副等巧妙地结合在一起组成的一个运动单元。

它既可以单独使用，又可以象拼积木似地通过联接件快捷组合，实现物体的升降、往复、翻转等运动。

蜗轮丝杠升降机作为一种功能部件已被广泛应用于各行各业。

例如：机械行业的传动装置、数控执行装置；冶金行业的轧辊运动装置、炼钢厂钢包提升和翻转装置以及人所不能及的场所的运动传递装置；铁路车辆行业的车辆举升架，大型柔性夹紧、转位工装、焊接机器人等；建筑行业的举升装置、大型门窗自动或遥控开启装置；水利等行业用闸门的开启装置、雷达及太阳能遥感装置；医疗器械、升降舞台及汽车制造业的举升装置；以及航空航天、国防军事的传动装置等等。

事实上，蜗轮丝杠升降机几乎可以在任何需要实现机械位移传动的地方使用。

CS系列方形蜗轮丝杠升降机采用独特的方形壳体，使其结构十分紧凑，体积小，重量轻，安装极其方便灵活。

它各面均可以安装，安装方式多样，多台使用时位置紧凑、整齐、美观。

方形壳体材料有铝合金和铸铁两种（一般25KN以下规格选用铝合金材料，也可按用户要求定制）。

该方形外形已获得国家知识产权局“外观设计专利”（专利号：ZL 2004 3 0016276.6）。

CS系列方形蜗轮丝杠升降机具有噪音小，可靠性高，动力源广泛，功能多样，使用寿命长等优点。

可以单台也可以组合使用，能按一定程序准确控制调整提升或推进的高度；可以用电机或其他动力源直接带动，也可以手动；有多种装配方式可以选择，提升高度可按用户要求定制。

升降机在撤消动力时能自锁。

另外，标准配置的“N型”CS系列方形蜗轮丝杠升降机输入轴每转1圈，即提升1㎜；“L型”的输入轴每转1圈，即提升0.25㎜。

换算极其方便。

CS系列方形蜗轮丝杠升降机承载能力有2.5KN，5KN，10KN，25KN，50KN，150KN，250KN，350KN，500KN等（即0.25～50T）。

一般最高输入转速为1500 r/min，最大提升速度1.5 m/min。

蜗轮丝杠升降机是丝杠升降机的一个种类，当然这种升降机的平台才是在生产生活中较长使用的。

而这种平台可以实现蜗轮蜗杆升降机的多台联动使用，能够达到多台稳定、同步、往复升降的要求，也可实现翻转运动。

从而可以在多种场合取代传统的液压和气压传动，这种以蜗轮丝杆升降机为主的运动单元，被广泛应用于多个行业。

一、工作原理
电机或者手动驱动蜗杆旋转，蜗杆驱动蜗轮减速旋转，蜗轮内腔加工为内螺纹，驱动丝杠上下移动，由于内部有蜗轮蜗杆，丝杠的减速作用，达到放大推力的作用。

二、特点
丝杠升降机，由于综合传动效率低，大部分有有动载自锁功能，增加设备运行的安全性；滚珠丝杠电动推杆和螺旋升降机不自锁；
精度定位综合位置精度可达0，1mm以内; 伺服电动缸位置精度可至6um；
精确控制配置编码器，通过变频器或控制器控制，实现闭环精确定位；如精度要求不高，可
配备电位计实现在线控制；
同步性单减速电机通过机械联结同时驱动多台推杆，实现同步升降并绝对同步；
蜗轮丝杠升降机较其他升降机来说，维护简单，噪音低，可在高温、低温，防腐、防爆等恶劣环境正常进行工作；
并且具有自锁性能，同步性，精度定位，速度控制，推力控制。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机，公司通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，采用德国DIN标准生产，欢迎大家进行信息咨询。

L1 Nm kW 0.791 0.116 0.831 0.078 0.874 0.064 0.923 0.048 1.007 0.032 1.108 0.012 1.146 0.006
提升负载 20kN 减速比 Nm 6.04 6.48 6.82 7.18 7.59 8.31 8.86 15kN 减速比 Nm 4.53 4.86 5.11 5.39 5.70 6.23 6.65 10kN 减速比 5kN 减速比
V1
L1 kW 0.14 0.10 0.08 0.06 0.04 0.01 0.01 Nm 1.69 1.81 1.88 1.99 2.07 2.21 2.31
V1
kW 0.49 0.34 0.28 0.21 0.13 0.05 0.02
Nm 1.18 1.28 1.31 1.38 1.51 1.66 1.78
V1 Nm kW 1.139 0.167 1.201 0.113 1.246 0.091 1.321 0.069 1.376 0.043 1.468 0.015 1.536 0.008
L1 Nm kW 0.423 0.062 0.435 0.041 0.446 0.033 0.459 0.024 0.500 0.016 0.550 0.006 0.590 0.003
提升负载 20kN 减速比 Nm 3.16 3.32 3.50 3.69 4.03 4.43 4.58 15kN 减速比 Nm 2.37 2.49 2.62 2.77 3.02 3.32 3.44 10kN 减速比 5kN 减速比
n1 RPM 1400 900 700 500 300 100 50
提升速度 mm/s V1 L1 39.0 9.7 25.0 6.3 19.5 4.9 13.9 3.5 8.3 2.1 2.8 0.7 1.4 0.3 SJB22

江苏泰兴减速机总厂专 业 生 产 ： 摆 线 针 轮 减 速 机 ， 齿 轮 减 速 机 ， 蜗轮蜗杆减速机， 包 络 减 速 机 ， 行 星 齿 轮 减 速 机 ， 电 动
滚 筒 等 ， 同 时 提 供 ： 减 速 机 价 格 查 询 ， 减 速 机 型 号 查 询 ， 减 速 机 厂 家 查 询 。
摆线针轮减速机齿轮减速机蜗轮蜗杆减速机包络减速机行星齿轮减速机电动滚筒等同时提供
SWL20吨 蜗 轮 丝 杠 升 降 机 具 体 型 号 参 数
以 下 内 容 由 南京减速机编 辑 提 供 ：
1、 SWL20吨 蜗轮丝杠升降机1型 结 构 具 体 减速机型号表 示 有 以 下 十 六 种 ： SWL20P-1A-I-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1A-I-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1B-I-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1B-I-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1A-II-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1A-II-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1B-II-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1B-II-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1A-III-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1A-III-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1B-III-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1B-III-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1A-IV-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20M-1A-IV-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 SWL20P-1B-IV-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝杠升降机 SWL20M-1B-IV-（ 行 程 根 据 客 户 要 求 例 ： 300mm） -FZ丝 杠 升 降 机 以上产品为蜗轮旋转丝杠做轴向运动

SWL1、SWL2.5、SWL5、SWL10、SWL15、SWL20、SWL25、SWL35、SWL50、SWL100等SWL蜗轮丝杠升降机。

上海锡蓝减速机厂4000-64-9989.产品特点:SWL升降机，SWL蜗轮丝杆升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

SWL升降机，SWL蜗轮丝杆升降机技术参数：1.丝杆升降机提升速度：150mm/min～1800mm/min2.丝杆升降机输入功率：0.55-17.5KW3.丝杆升降机螺距范围：6-25mm4.丝杆升降机承载范围：1T-50T5.丝杆升降机结构形式：电机直联式，单入力轴、双入力轴具体行程可以根据客户的要求订制。

技术参数：1、结构型式：1型——丝杆作轴向移动; 2型——丝杆作旋转运动、螺母作轴向移动。

2、装配型式：A型——丝杆/或螺母向上移动; B型——丝杆/或螺母向下移动3、丝杆头部型式：1型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)2型结构型式的丝杆头部：Ⅰ型(圆柱型)、Ⅲ型(螺纹型)4、传动比：普通速比(P)、慢速比(M)，可按用户要求定制中速比(F)5、提升承载能力：1kN、2.5kN、 5kN、 10kN、 15kN、 20kN、 25kN、 35kN、50kN、 100kN6、丝杆的防护：1型结构：基本型(无防护)、防旋转型(F)、带防护罩(Z)、防旋转连护罩(FZ) 2型结构：基本型(无防护)。

SWL系列蜗轮丝杆升降机产品特点：1、JWM型（梯形丝杆型）适用于低速、低频率的场合, 主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

2、价格经济、结构紧凑、操作简单、保养方便。

3、低速、低频率：主要用于大负荷、低速与无需频繁工作的场所。

4、保持载重：梯形丝杆具有自动锁定功能，即使没有制动装置也可保持载重。

SWL系列蜗轮丝杆升降机又称QWL升降机广泛应用于机械、冶金、建筑、水利设备等行业，具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能.SWL蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑、体积小、重量轻、动力源广泛、无噪音、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动，也可以手动。

它有不同的结构形式和装配形式，且提升高度可按用户的要求定制。

丝杆升降机联动方式有2台升降机联动，3台升降机的联动，4台升降机联动和8台升降机联动等等。

广泛用于食品，制药，化工，钢铁，冶金，纺织，塑料，造纸等机械设备，流水线等行业。

主要产品有SWL蜗轮丝杆升降机，QWL蜗轮丝杆升降机，JWM梯形丝杆升降机，JWB滚珠丝杆升降机，TRSS蜗轮蜗杆升降机，JRSS蜗轮蜗杆千斤顶，SJA螺旋丝杆升降机，SJB滚珠丝杆升降机，HK螺杆升降机，MA螺旋丝杠升降机升降机按结构型式分为：1型－丝杠同时作旋转运动和轴向移动；2型－丝杠作旋转运动。

丝杠上的螺母作轴向移动。

装配型式升降机每种结构型式又分为两种装配型式：A型－丝杠（或螺母）向上移动；B型－丝杠（或螺母）向下移动。

3、丝杠头部型式1型结构型式的丝杠头部分为：I（圆柱型）、II（法兰型）、III（螺纹型）、IV（扁头型）四种型式。

2型结构型式的丝杠头部分分为：I（圆柱型）和III（螺纹型）两种形式。

4、传动比升降机分为两种传动比，即普通（P）和慢速（M）。

涡轮丝杠升降机原理
涡轮丝杠升降机是一种采用涡轮与丝杠相结合的机械升降装置，它能够完成大负载、
高速度、高扭矩的升降运动。

该装置的原理是利用电机驱动涡轮，通过涡轮与丝杠之间的
耦合将扭矩传递到丝杠上，使丝杠沿轴线方向运动，从而推动工作台或载重物体的即时升降，达到物品升降和移动的效果。

该升降机由电机、蜗轮、丝杠、滑块、底座、工作台等部件组成，工作时通过开启电机，将动力传送给涡轮，转动涡轮，涡轮带动蜗轮转动。

蜗轮的转动带动丝杠旋转，并沿
轴线方向前进或后退。

丝杠通过与工作台或载重物体外部螺纹相嵌合，将扭矩传递给载重
物体，使其实现升降运动。

涡轮丝杠升降机具有以下几个特点：
1.高效：涡轮丝杠升降机实现高速度和高负载，可以轻松地搬运大容量的货物。

2.精准：该升降机可以将工作台或载重物体承载到任意高度，在精确和准确的升降过
程中，使货物更加精确的定位和卸载。

3.强韧：涡轮丝杠升降机可以有效地支持重型工作，以及大量的升降承载，具有强大
的扭矩。

4.灵活：涡轮丝杠升降机的尺寸和重量可以根据需要进行调整，根据特定的材料要求
对其进行定制。

5.安全：涡轮丝杠升降机的功能可以帮助减少人体劳动力，大大减少了物品搬运中的
人工伤害和事故风险。

独特的平稳运转方式及自动保护系统有效地避免了意外情况的发生，对于劳动力或工作场所来说是一个有力的保护工具。

总之，涡轮丝杠升降机是一种机械装置，可以很好地解决升降物体、物件定位和搬运
工作，同时本产品还特别注重设计安全保障系统，让工作场所更加安全可靠。

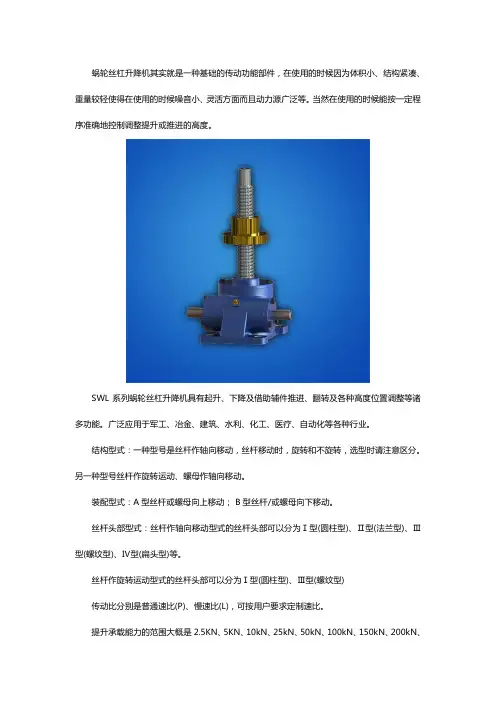

蜗轮丝杠升降机其实就是一种基础的传动功能部件，在使用的时候因为体积小、结构紧凑、重量较轻使得在使用的时候噪音小、灵活方面而且动力源广泛等。

当然在使用的时候能按一定程序准确地控制调整提升或推进的高度。

SWL系列蜗轮丝杠升降机具有起升、下降及借助辅件推进、翻转及各种高度位置调整等诸多功能。

广泛应用于军工、冶金、建筑、水利、化工、医疗、自动化等各种行业。

结构型式：一种型号是丝杆作轴向移动，丝杆移动时，旋转和不旋转，选型时请注意区分。

另一种型号丝杆作旋转运动、螺母作轴向移动。

装配型式：A型丝杆或螺母向上移动； B型丝杆/或螺母向下移动。

丝杆头部型式：丝杆作轴向移动型式的丝杆头部可以分为Ⅰ型(圆柱型)、Ⅱ型(法兰型)、Ⅲ型(螺纹型)、Ⅳ型(扁头型)等。

丝杆作旋转运动型式的丝杆头部可以分为Ⅰ型(圆柱型)、Ⅲ型(螺纹型)传动比分别是普通速比(P)、慢速比(L)，可按用户要求定制速比。

提升承载能力的范围大概是2.5KN、5KN、10kN、25kN、50kN、100kN、150kN、200kN、250kN、350kN、500kN、1000kN、1500KN、2000KN、3000KN。

丝杆的防护：丝杆作轴向移动分为基本型(无防护)、防旋转型、带防护罩、防旋转连护罩杆作旋转运只有基本型也就是无防护的。

值得大家注意的是蜗轮丝杠升降机大速比具有自锁功能，但在受到较大振动、冲击载荷时，可能会使自锁功能失效，此时请外加制动装置或者配制动电机，以防物体掉落。

上述就是对涡轮丝杠升降机的相关介绍，南京优励精工科技有限公司是生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司，且产品采用德国DIN标准生产，有需要的可以进行信息咨询。

蜗轮丝杠升降机是将电机、减速系统、丝杠传动等，巧妙地组合在一起，组成的一个运动单元。

它既可以单独使用，同时又可以像拼积木似地通过联接件组合，实现升降、往复、翻转等运动。

丝杆升降机现已被广泛应用于各种机械传动、数控执行装置；冶金行业轧辊运动装置、钢包提升和翻转装置；铁路车辆行业的柔性工装、焊接机器人；建筑行业的举升装置、大型门窗自动或遥控开启装置；水利用闸门的开启装置、太阳能追光装置；医疗器械，升降舞台，汽车制造业的举升装置；以及航空航天、国防军事等等……事实上，只要你敢想，蜗轮丝杠升降机几乎可以在任何需要实现机械运动的地方使用。

本次要给大家介绍的CS系列升降机采用独特的方形壳体使其结构十分紧凑，体积小，重量轻，安装极其方便灵活。

它六面均可以安装，多台使用时位置紧凑、整齐、美观。

该方形外形已获得国家知识产权局“外观设计专利”（专利号：ZL 2004 3 0016276.6）。

该升降机具有噪音小，可靠性高，动力源广泛，功能多样，使用寿命长等优点。

既可以单台也可以组合使用，能按一定程序准确控制调整提升或推进的高度；可以用电机或其他动力直接带动，也可以手动；有多种装配方式可以选择，提升高度可按用户要求定制。

升降机在撤消动力时能自锁。

另外“N型”的蜗轮丝杠升降机输入轴每转1圈即提升1㎜；“L型”的输入轴每转1圈，即提升0.25㎜，换算极其方便。

该产品的其承载能力有2.5 KN，5 KN，10 KN，25 KN，50 KN，150 KN，250 KN，350 KN，500 KN等（即0.25～50T）。

最高输入转速1500 r/min，最大提升速度1.5m/min。

南京优励精工科技有限公司是专门生产蜗轮丝杠升降机、齿轮箱、直线驱动器以及精密滚珠丝杠、T型丝杆等传动零部件的专业化公司。

公司技术力量雄厚，具有多名国内外技术专家，通过引进欧洲先进技术及自主研发，形成一套具有自主知识产权的系列产品。

产品可按用户要求制定技术方案和提供个性化服务，产品采用德国DIN标准生产。

JWM系列丝杠螺旋升降机一、JW丝杆升降机概述：JWM型(梯形丝杆型)低速、低频率1.1 JWM型(梯形丝杆型)适用于低速、低频率的场合，主要构成部件为：精密梯形丝杆副与高精度蜗轮蜗杆副。

1.1.1经济：结构紧凑、操作简单、保养方便。

1.1.2速、低频率：主要用于负荷大、低速与无频繁工作的场所。

1.1.3保持载重：梯形丝杆具有自动工锁定功能，即使没有制动装置也可保持载重。

*在受到较大振动，冲击载荷时，偶尔会使自锁功能失灵，此时则须外加制动装置。

2.3 机器装配形状、特点：基本形式（UM，DS）螺母转动丝杆上下移动，此为普通型升降机装配US：押上 DS：吊下*请根据载荷方向、安装方向来选择合适的升降机（押上或吊下）丝杆轴在升降时，会产生旋转力，所以必须做好防止旋转措施。

止旋构造（UM，DM）UM：押上 DM：吊下适用于顶端无连接下运转或因滑轮而卷拉着绳索等又不能实现防止旋转的情况请根据载荷方向、安装方向来选合适的升降机（UM 或DM）活动螺母构造（UR，DR）一般情况下，升降机必须具有因丝杆轴的升降而产生的行程和丝杆罩所需的空间，若想在有限的空间内增长行程时，使用此活动螺母构造非常适应（丝杆轴旋转，活动螺母移动）。

丝杆轴顶端为圆柱形，所以在长行程时，在轴端采用支撑方式，可以得到很好的传动效果。

UR：押上 DR：吊下请根据载荷方向，安装方向来选择合适的长降机（押上或吊下）注：选型和型号表示方法中，还需注明螺母的放置方向。

二、形式代号：三、JWM ( 梯形丝杆类型)基本参数一览表：*减速机输入轴的容许扭矩。

（连动运转时请确认）**包括无负荷空转扭矩的数值。

蜗轮蜗杆减速机型号1. 前言蜗轮蜗杆减速机是一种常见的传动装置，用于减速和增加扭矩。

它采用一个蜗轮和一个蜗杆的组合，通过蜗杆的螺旋形状和蜗轮的齿轮形状实现传动效果。

蜗轮蜗杆减速机广泛应用于各种机械行业，例如机床、输送设备、电梯等。

本文将介绍几种常见的蜗轮蜗杆减速机型号及其特点。

2. Z系列蜗轮蜗杆减速机Z系列蜗轮蜗杆减速机是一种低速高扭矩传动装置。

它具有结构简单、体积小、重量轻、传动稳定等特点。

该系列减速机的额定传动比范围广，可根据用户需求选择不同的型号。

Z系列蜗轮蜗杆减速机由铸铁壳体、蜗杆、蜗轮、轴承、油封等部件组成。

壳体采用高强度铸铁材料，具有良好的强度和刚度。

蜗轮和蜗杆经过精密加工，保证了传动的平稳性和高效性。

这些减速机广泛应用于需要较大扭矩和较低速度的场合，例如混合机、搅拌机等。

3. RV系列蜗轮蜗杆减速机RV系列蜗轮蜗杆减速机是一种紧凑型、高精度的传动装置。

它具有结构简单、传动效率高、噪音低等特点。

该系列减速机可实现多级传动，其额定传动比范围较广。

RV系列蜗轮蜗杆减速机采用铝合金壳体，具有轻量化和良好的散热性能。

蜗轮和蜗杆采用优质合金钢材料，经过精密热处理，保证了传动的稳定性和可靠性。

RV系列减速机广泛应用于需要高精度传动和紧凑结构的场合，例如机器人、自动化设备等。

4. 启米赛斯蜗轮蜗杆减速机启米赛斯蜗轮蜗杆减速机是一种高效率、低噪音的传动装置。

它采用优质合金钢材料和先进的制造工艺，具有传动效率高、噪音低、使用寿命长等特点。

启米赛斯蜗轮蜗杆减速机的壳体采用铸铁材料，具有高强度和刚度，保证了传动的稳定性和可靠性。

蜗轮和蜗杆的加工精度较高，传动效率可达到95%以上。

此外，该系列减速机还具有良好的耐久性和可靠性，适用于需要高效率、低噪音的传动装置。

5. 结论蜗轮蜗杆减速机是一种常见的传动装置，广泛应用于各个领域。

本文介绍了几种常见的蜗轮蜗杆减速机型号及其特点，包括Z系列、RV系列和启米赛斯系列。

蜗轮丝杆升降机原理
蜗轮丝杆升降机原理
蜗轮丝杆升降机主要有电动机、蜗轮丝杆、绞盘、升降支架、驱动轮等组成部件，其工作原理是：电动机驱动驱动轮，驱动轮带动蜗轮丝杆旋转，蜗轮丝杆带动绞盘旋转，绞盘带动轿子往上或往下移动，从而实现升降机的功能。

优点：
1、升降机的运行速度较快，负载能够实现高速运行，不受外力的干扰；
2、蜗轮丝杆机构比较紧凑，空间节省；
3、采用蜗轮丝杆结构，拥有较好的精度，实现了升降机的快速而准确的运行；
4、升降机结构紧凑，维护简单，能够有效的降低成本；
5、蜗轮丝杆结构安全可靠，安装运行简单；
缺点：
1、升降机动作幅度受限，无法实现较长距离的升降；
2、蜗轮丝杆的摩擦较大，耗电量较高，容易造成设备的过热；
3、应用范围有限，一般只能用于超轻负载的物体的升降；
4、由于绞盘的存在，会造成物件的变形，影响它的使用性能。

- 1 -。

丝杆升降机又称为螺旋传动机构，主要用作将旋转运动变换为直线运动或将直线运动变换为旋转运动。

常见的丝杆升降机有S系列蜗轮丝杠升降机和CS系列方形蜗轮丝杠升降机这两大类型，下面是详细介绍。

一、S系列蜗轮丝杠升降机这类升降机是我司针对重型提升单元需求研制开发的。

系列承载能力有5KN，25 KN，50 KN，100 KN，200 KN，250 KN，350 KN，500 KN，1000 KN，1200 KN，1500 KN，2000KN，3000KN等（即0.25T～300T）。

具有结构紧凑，动力源广泛，安装方便，使用灵活，配套形式多，可靠性高，使用寿命长等许多优点。

已列为JB/T8809-1998标准。

而且在使用的时候不仅可以单台而且可以进行组合使用，能按一定程序准确控制调整提升或推进的高度，可以用电机或其他动力直接带动，也可手动，有多种装配方式，提升高度可按用户要求定制。

能自锁。

该产品可广泛应用于军工，冶金，建筑，水利，化工，医疗，自动化等各行业。

如：重压紧固装置升降台、翻转装置及塑机；升降舞台、游泳池地面及手术台高度调整等；水库闸门以及人力不可及的场所。

二、CS系列方形蜗轮丝杠升降机该类升降机可以单台也可以组合使用，可以用电机或其他动力直接带动，也可以手动；有多种装配方式可以选择，提升高度可按用户要求定制。

另外，“N型”的CS系列方形蜗轮丝杠升降机输入轴每转1圈，即提升1mm；“L型”的CS系列方形蜗轮丝杠升降机输入轴每转1圈，即提升0.25mm。

换算极其方便。

机体规格分为：CS2.5～CS3000，提升力依次为2.5KN～3000KN。

传动比：N 型——普通速比；L型——慢速速比。

结构形式：A 型——丝杠作轴向移动；B 型——丝杠作旋转运动，螺母作轴向移动。

丝杠接头类型：A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；B型结构形式的丝杠头部分为：1型（圆柱），2型（螺纹）共二种。

QWL2.5、QWL5、QWL10、QWL15、QWL20、QWL25、QWL35、QWL50、QWL100、QWL120、
系列蜗轮螺杆升降机技术参数
详细介绍：发布时间：2007-9-28 16:23:19
性能参数表
注：1.最大许用功率是在环境温度为20℃，工作持续率为每小时20％的条件下的参数。

2.总效率为油脂润滑条件下的参数。

3.提升不同负荷时允许的扭矩、功率、转速不同，不同起动持续率的最大功率不同。

4.对有双导向套的升降机，丝杠除承受轴向力外，也允许承受一定的侧向力。

5.蜗杆轴伸处允许承受一定的径向力，允许装齿轮、链轮或皮带轮。

6.以上有关数据可向生产厂家咨询。

7.在静止状态一般可以自锁。

QWL系列蜗轮螺杆升降机外形结构尺寸。

QWL系列蜗轮丝杆升降机(图)QWL系列蜗轮丝杆升降机QWL系列蜗轮丝杆升降机特点及用途：QWL系列蜗轮丝杆升降机是一种基础起重部件，具有结构紧凑。

体积小、重量轻、动力源广泛。

已列为JB/ZQ4391-86标准。

承载能力2.5-120T。

无噪音、安装方便，使用灵活，功能多。

配套形式多，可靠性高，使用寿命长等许多优点。

可以单台或组合使用，能按一定程序准确地控制调整提升或推进的高度，可以用电动机或其他动力直接带动。

具有提升、降落、推进、翻转等多种功能。

也可以手动，最高输入转速1500r/min,最大提升速度2.7m/min.有不同的结构型式和装配方式，提升高度按用户的要求制造。

QWL蜗轮丝杆升降机可以自锁。

CS系列蜗轮丝杠升降机CS型蜗轮丝杆升降机产品简介特点：表面精密加工的独特的外形结构，六面均可以精确定位，可以根据使用要求，按减速比不同有N型和L型可供选用，随意拼装组合，被欧洲人誉为“神奇的积木式魔块”。

该方形外形结构已获得我公司“外观设计专利”。

低速重载可选用梯形丝杠高速轻载则可以选用滚珠丝杠；可以选用丝杠往复也可以选用螺母往复。

“N型”的升降机输入轴每转1圈，提升1㎜；“L型”的升降机输入轴每转1圈，提升0.25㎜，换算极其方便。

丝杆升降机最大提升速度1.5m／min最高输入转速1500r／min，详细介绍：形式、规格的表示机体规格分为：CS2.5～CS500共9种，提升力依次为2.5KN～500KN。

传动比N 型——普通速比；L 型——慢速速比。

结构形式A 型——丝杠作轴向移动，不旋转；B 型——螺母作轴向移动，丝杠作旋转运动。

丝杠接头类型A型结构形式的丝杠头部分为：1型（圆柱），2型（法兰），3型（螺纹），4型（扁头），5型（开口）共五种；B型结构形式的丝杠头部分为：1型（圆柱），0型（无接头）共二种。

附加要求（可选）A型结构形式的附加要求有：滚珠丝杠型（B）、带防转装置（P）、带防护罩（S）共三种；B型结构形式的附加要求有：滚珠丝杠型（B）、带防护罩（S）共二种。
