管线动火连头的施工要点

XX地面建设工程-内部集输XX集气站放空管线动火连头施工方案XX油田建设工程一公司2014年04月30日目录第一章编制依据 (3)第二章工程概况 (3)1.0 工程建设意义 (4)2.0 主要施工内容 (4)3.0 停气时间 (4)4.0 动火连头工程量 (4)5.0 原站放空系统封堵、隔断工程量 (6)6.0 氮气置换方案 (6)第三章施工部署 (7)1.0 施工项目管理组织 (8)2.0 组织结构 (8)第四章施工方案 (10)1.0 施工准备 (11)2.0 施工技术方案 (12)第五章施工总进度计划 (16)1.0施工总进度计划 (16)第六章质量措施 (16)1.0质量保证措施 (16)第七章HSE措施计划 (20)1.0 HSE方针、承诺、目标 (20)第一章编制依据1、《XX地面建设工程三标段内部集输招标文件》资料及相关答疑材料。

2、XX地面建设工程三标段内部集输工程设计图纸。

3、国家现行法令、法规，地区行业颁发的安全、消防、环保、文物等管理规定。

4、施工技术标准及验收规范。

第二章工程概况1.0工程建设意义XX地面建设工程是XX公司2013年重点建设项目，该项目建成投产后将为西气东输提供气源30亿方/年，是实施油田公司3000万吨产能过规模建设的重点项目，也是为建设“新疆大庆”的重要组成部分。

大北项目从2011年底进行方案设计开始就得到了股份公司和油田公司各级领导的重点关注和大力支持。

2.0主要施工内容为了保证XX集气站进站的XX-1单井站、大北102单井的顺利投产，保证大北区块的天然气产量，需要在投产前将新建的放空管线、燃料气管线等与原XX集气站的原系统管线进行连接，需要站内运行的管线设备停产方能进行连接，连接前需要将原有生产分离器、闪蒸罐等设备进行隔离后进行动火连头施工，动火连头后新建的XX-1管线和XX2单井可达到投用条件。

3.0停气时间2014年5月2日~5月5日。

4.0动火连头工程量1、燃料气系统动火连头1）燃料气气源改造动火连头（1）新建DN250清管器发球筒来气：放空管线OG-111203-16X1-100-ET放空阀OG-1112-04前、平板闸阀OG-1112-03后取气。

管道动火连头快速连接法管道动火连头是一种用于管道安装的连接方法，它具有连接简便、安全可靠、施工快速等优点，广泛应用于工业和建筑领域。

本文将详细介绍管道动火连头快速连接法的原理、使用方法以及注意事项。

管道动火连头快速连接法的原理是利用压力将两个管道连接在一起。

它由两个连接部件构成，分别是动火法兰和快速连接器。

动火法兰通常安装在管道的两端，而快速连接器则负责将两个动火法兰连接起来。

使用管道动火连头快速连接法时，首先需要将两端的动火法兰放置在管道上。

然后，将快速连接器的两端插入动火法兰中，并通过压力将其连接起来。

连接完成后，可以通过开启阀门来启动管道的流动。

1. 连接简便：使用动火连头快速连接法，无需使用焊接、螺纹等复杂的连接方式，只需插入快速连接器即可完成连接。

这大大简化了安装过程，节省了时间和人力成本。

2. 安全可靠：管道动火连头采用优质材料制成，具有良好的耐压和耐腐蚀性能，确保了连接的安全和可靠性。

连接时采用密封圈，有效防止了泄漏的发生。

3. 施工快速：传统的管道连接方式需要较长时间进行焊接和磨削等工序，而动火连头快速连接法只需几分钟即可完成连接，大大缩短了施工周期，提高了工作效率。

使用管道动火连头快速连接法时也需要注意以下几点事项：1. 材质选择：根据管道的介质和工作条件，选择适合的材质。

不同材质具有不同的耐压、耐腐蚀性能，需根据具体情况进行选择。

2. 安全操作：在进行连接时，需要确保快速连接器和动火法兰的位置正确，密封圈安装到位。

连接过程中需要注意保持连接件的清洁，以免杂质进入导致泄漏。

3. 维护检查：定期检查快速连接器和动火法兰的状态，如有损坏或老化应及时更换。

也需要检查连接处是否存在泄漏情况，以保证管道的正常运行。

管道动火连头快速连接法是一种方便、可靠且快速的管道连接方式。

它的广泛应用为各行各业提供了便利，同时也需要在使用过程中注意安全操作和定期维护，以确保连接的可靠性和持久性。

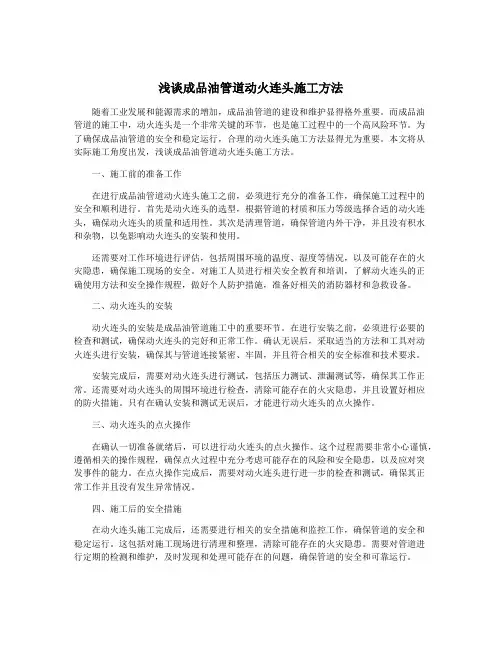

浅谈成品油管道动火连头施工方法随着工业发展和能源需求的增加，成品油管道的建设和维护显得格外重要。

而成品油管道的施工中，动火连头是一个非常关键的环节，也是施工过程中的一个高风险环节。

为了确保成品油管道的安全和稳定运行，合理的动火连头施工方法显得尤为重要。

本文将从实际施工角度出发，浅谈成品油管道动火连头施工方法。

一、施工前的准备工作在进行成品油管道动火连头施工之前，必须进行充分的准备工作，确保施工过程中的安全和顺利进行。

首先是动火连头的选型，根据管道的材质和压力等级选择合适的动火连头，确保动火连头的质量和适用性。

其次是清理管道，确保管道内外干净，并且没有积水和杂物，以免影响动火连头的安装和使用。

还需要对工作环境进行评估，包括周围环境的温度、湿度等情况，以及可能存在的火灾隐患，确保施工现场的安全。

对施工人员进行相关安全教育和培训，了解动火连头的正确使用方法和安全操作规程，做好个人防护措施，准备好相关的消防器材和急救设备。

二、动火连头的安装动火连头的安装是成品油管道施工中的重要环节。

在进行安装之前，必须进行必要的检查和测试，确保动火连头的完好和正常工作。

确认无误后，采取适当的方法和工具对动火连头进行安装，确保其与管道连接紧密、牢固，并且符合相关的安全标准和技术要求。

安装完成后，需要对动火连头进行测试，包括压力测试、泄漏测试等，确保其工作正常。

还需要对动火连头的周围环境进行检查，清除可能存在的火灾隐患，并且设置好相应的防火措施。

只有在确认安装和测试无误后，才能进行动火连头的点火操作。

三、动火连头的点火操作在确认一切准备就绪后，可以进行动火连头的点火操作。

这个过程需要非常小心谨慎，遵循相关的操作规程，确保点火过程中充分考虑可能存在的风险和安全隐患，以及应对突发事件的能力。

在点火操作完成后，需要对动火连头进行进一步的检查和测试，确保其正常工作并且没有发生异常情况。

四、施工后的安全措施在动火连头施工完成后，还需要进行相关的安全措施和监控工作，确保管道的安全和稳定运行。

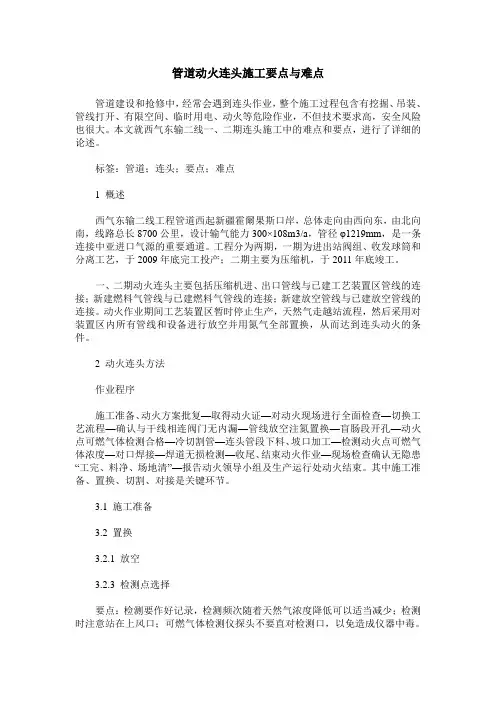

管道动火连头施工要点与难点管道建设和抢修中，经常会遇到连头作业，整个施工过程包含有挖掘、吊装、管线打开、有限空间、临时用电、动火等危险作业，不但技术要求高，安全风险也很大。

本文就西气东输二线一、二期连头施工中的难点和要点，进行了详细的论述。

标签：管道；连头；要点；难点1 概述西气东输二线工程管道西起新疆霍爾果斯口岸，总体走向由西向东，由北向南，线路总长8700公里，设计输气能力300×108m3/a，管径φ1219mm，是一条连接中亚进口气源的重要通道。

工程分为两期，一期为进出站阀组、收发球筒和分离工艺，于2009年底完工投产；二期主要为压缩机，于2011年底竣工。

一、二期动火连头主要包括压缩机进、出口管线与已建工艺装置区管线的连接；新建燃料气管线与已建燃料气管线的连接；新建放空管线与已建放空管线的连接。

动火作业期间工艺装置区暂时停止生产，天然气走越站流程，然后采用对装置区内所有管线和设备进行放空并用氮气全部置换，从而达到连头动火的条件。

2 动火连头方法作业程序施工准备、动火方案批复—取得动火证—对动火现场进行全面检查—切换工艺流程—确认与干线相连阀门无内漏—管线放空注氮置换—盲肠段开孔—动火点可燃气体检测合格—冷切割管—连头管段下料、坡口加工—检测动火点可燃气体浓度—对口焊接—焊道无损检测—收尾、结束动火作业—现场检查确认无隐患“工完、料净、场地清”—报告动火领导小组及生产运行处动火结束。

其中施工准备、置换、切割、对接是关键环节。

3.1 施工准备3.2 置换3.2.1 放空3.2.3 检测点选择要点：检测要作好记录，检测频次随着天然气浓度降低可以适当减少；检测时注意站在上风口；可燃气体检测仪探头不要直对检测口，以免造成仪器中毒。

3.2.4 氮气量计算经初步计算，动火作业需置换的天燃气管道及设备体积为280m3，所需氮气量通常为置换管道的5倍，考虑到焊接过程中还需要小流量的氮气进行吹扫，使管道内形成微正压，故要准备充足的氮气，使用液氮车可以满足注氮需要。

动火连头施工方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制动火连头施工方案一.工程概况1 .工程描述神池首站联络线已完成主线管道，进入站内连头阶段。

以站内已挖出Φ159连头管线穿过水沟和毛石挡墙到站外，从连头到站内上反地面管线距离是7m。

连接站外主管线因此会涉及到站内动火连头，为确保首站正常运行和施工安全，特编制本动火连头方案。

2 .主要工作量1）准备工作主要工作量管沟作业坑开挖、棺材及弯头准备、管线打压。

2）动火作业的主要工作量：3 .作业的目的与依据1）作业目的为了保障安全生产，进行本次施工作业。

为控制施工风险，保证施工安全，并明确每道工序的具体施工步骤及各工序间的组织协调工作，特制定此作业方案。

2）作业依据G-0版体系文件（因素识别与风险评估管理程序）F/4版体系文件（山西处突发事件总体应急预案）G-0版体系文件（应急管理程序）G-0版体系文件（管道本体完整性管理规定）二.施工组织：1 .领导小组：负责人：李先进成员：王学建樊尊义职责：1）负责方案审查和审批。

2）负责生产调度、现场安全、施工组织、后勤保障、物质供应等总体领导、协调指挥工作。

三动火施工措施1 .运营单位施工前准备1）动火施工前需要运营单位配合站内天然气停输和放空，工艺流程的转换及阀门的开关操作；2）氮气置换后需运营单位配合检车可燃气体浓度，合格后我单位再进行动火施工。

2 .施工单位动火前准备1）完成施工方案的审批，各项报告和进场许可的办理。

2）施工前，首先在施工区域内设置安全警戒线，对参加工程施工的人员进行安全教育，用火、监火制度教育，提高安全用火和防火的自觉意识。

3）施工人员熟悉施工作业环境和运行工艺厂站的各项制度，施工期间严谨违章操作。

4）将地下已建连头处管线放空开挖出来。

油气田站内钢制管线动火连头施工方案摘要：本文通过对油气田钢制管线在动火连头时着火的原因的分析和动火连头施工过程的分析，归纳总结出了一套可行的比较通用的施工方案，提高了动火连头的施工安全性、动火连头施工的效率。

关键词：安全电焊火焊措施拓宽合理1.概述油气田站内外管线改造以及新建的设备（储罐、管线）投产时经常遇到新旧管线动火连头的施工。

新旧管道连头必须对旧管线进行切割，由于管线内扫线清理不彻底，经常有伴生气存在，一些口径较大的输油、污水管线进行连头时往往会起火特别是管线内混入过多空气时，还会导致管线的爆炸，威胁施工人员的人身安全。

因此，油气田站内外输油、气、污水的管线动火连头时，必须制定切实可行的方案，但是方案越详细安全系数越大，施工难度和成本也越大。

针对油气田现场施工情况，有必要对动火连头施工作分析和论证，提出合理的处理方法。

从而在保证安全的前提下，提高劳动的效率，提高经济效益。

2.防火措施分析物质燃烧须具备三个条件：即可燃物、助燃物、燃点温度。

三个条件缺一不可，根据这三个条件制定防火措施，控制三个条件中的任何一个或者多个来达到防火目的。

2.1控制可燃物油气管线连头，按照常规的防火措施，就是控制和切断油、气或其他可燃物的来源，从而阻止燃烧过程的进行。

这种办法简单直观，容易掌握，但它的缺点是前期工作繁杂，任务重，且最终控制效果不佳，再加上涉及到管线及设备停产扫线，不仅浪费人力、物力、财力影响油气生产，而且因管线内扫线不干净，甚至管线上的阀门工作时间太长而关不严实，存在伴生气、油水，使连头工作受挫，因此尽管理论上正确，单实际操作中难度大，成本高。

2.2控制燃点温度在目前油气管线连头施工中，电、气焊作业必不可少，而要进行电、气焊作业，就无法控制燃点温度，所以此法行不同。

但是伴随着腐蚀技术的提高，不久的将来可以用快速腐蚀局部地代替火焊切割。

另外，可以用一些冷切割技术，比如：用钢锯边锯边浇水冷却；用砂轮磨光机边磨边浇水冷却。

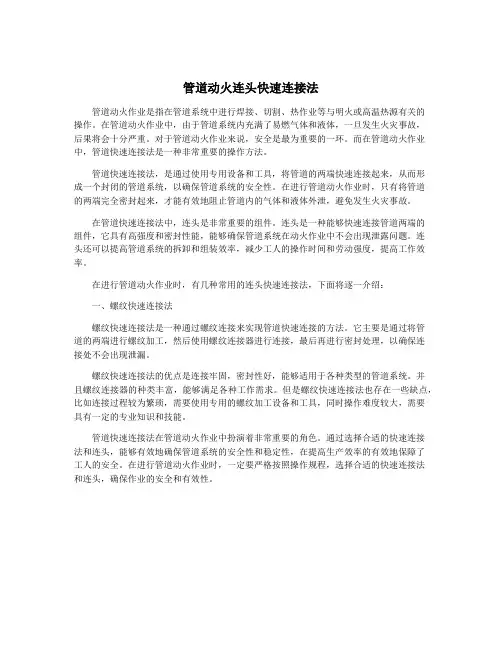

管道动火连头快速连接法管道动火作业是指在管道系统中进行焊接、切割、热作业等与明火或高温热源有关的操作。

在管道动火作业中，由于管道系统内充满了易燃气体和液体，一旦发生火灾事故，后果将会十分严重。

对于管道动火作业来说，安全是最为重要的一环。

而在管道动火作业中，管道快速连接法是一种非常重要的操作方法。

管道快速连接法，是通过使用专用设备和工具，将管道的两端快速连接起来，从而形成一个封闭的管道系统，以确保管道系统的安全性。

在进行管道动火作业时，只有将管道的两端完全密封起来，才能有效地阻止管道内的气体和液体外泄，避免发生火灾事故。

在管道快速连接法中，连头是非常重要的组件。

连头是一种能够快速连接管道两端的组件，它具有高强度和密封性能，能够确保管道系统在动火作业中不会出现泄露问题。

连头还可以提高管道系统的拆卸和组装效率，减少工人的操作时间和劳动强度，提高工作效率。

在进行管道动火作业时，有几种常用的连头快速连接法，下面将逐一介绍：一、螺纹快速连接法螺纹快速连接法是一种通过螺纹连接来实现管道快速连接的方法。

它主要是通过将管道的两端进行螺纹加工，然后使用螺纹连接器进行连接，最后再进行密封处理，以确保连接处不会出现泄漏。

螺纹快速连接法的优点是连接牢固，密封性好，能够适用于各种类型的管道系统。

并且螺纹连接器的种类丰富，能够满足各种工作需求。

但是螺纹快速连接法也存在一些缺点，比如连接过程较为繁琐，需要使用专用的螺纹加工设备和工具，同时操作难度较大，需要具有一定的专业知识和技能。

管道快速连接法在管道动火作业中扮演着非常重要的角色。

通过选择合适的快速连接法和连头，能够有效地确保管道系统的安全性和稳定性，在提高生产效率的有效地保障了工人的安全。

在进行管道动火作业时，一定要严格按照操作规程，选择合适的快速连接法和连头，确保作业的安全和有效性。

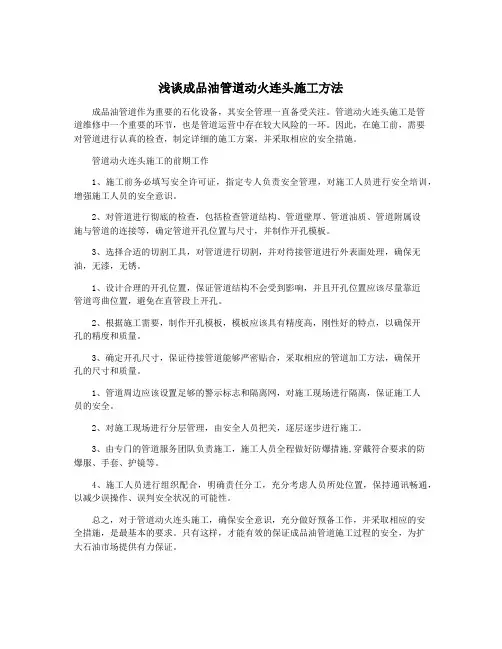

浅谈成品油管道动火连头施工方法成品油管道作为重要的石化设备，其安全管理一直备受关注。

管道动火连头施工是管道维修中一个重要的环节，也是管道运营中存在较大风险的一环。

因此，在施工前，需要对管道进行认真的检查，制定详细的施工方案，并采取相应的安全措施。

管道动火连头施工的前期工作1、施工前务必填写安全许可证，指定专人负责安全管理，对施工人员进行安全培训，增强施工人员的安全意识。

2、对管道进行彻底的检查，包括检查管道结构、管道壁厚、管道油质、管道附属设施与管道的连接等，确定管道开孔位置与尺寸，并制作开孔模板。

3、选择合适的切割工具，对管道进行切割，并对待接管道进行外表面处理，确保无油，无漆，无锈。

1、设计合理的开孔位置，保证管道结构不会受到影响，并且开孔位置应该尽量靠近管道弯曲位置，避免在直管段上开孔。

2、根据施工需要，制作开孔模板，模板应该具有精度高，刚性好的特点，以确保开孔的精度和质量。

3、确定开孔尺寸，保证待接管道能够严密贴合，采取相应的管道加工方法，确保开孔的尺寸和质量。

1、管道周边应该设置足够的警示标志和隔离网，对施工现场进行隔离，保证施工人员的安全。

2、对施工现场进行分层管理，由安全人员把关，逐层逐步进行施工。

3、由专门的管道服务团队负责施工，施工人员全程做好防爆措施,穿戴符合要求的防爆服、手套、护镜等。

4、施工人员进行组织配合，明确责任分工，充分考虑人员所处位置，保持通讯畅通，以减少误操作、误判安全状况的可能性。

总之，对于管道动火连头施工，确保安全意识，充分做好预备工作，并采取相应的安全措施，是最基本的要求。

只有这样，才能有效的保证成品油管道施工过程的安全，为扩大石油市场提供有力保证。

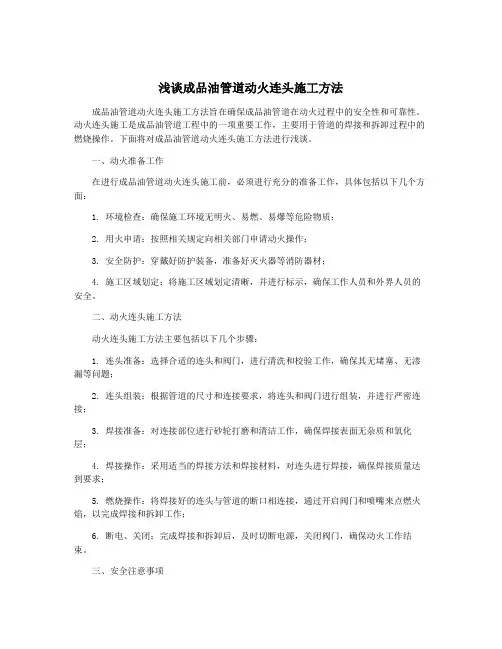

浅谈成品油管道动火连头施工方法成品油管道动火连头施工方法旨在确保成品油管道在动火过程中的安全性和可靠性。

动火连头施工是成品油管道工程中的一项重要工作，主要用于管道的焊接和拆卸过程中的燃烧操作。

下面将对成品油管道动火连头施工方法进行浅谈。

一、动火准备工作在进行成品油管道动火连头施工前，必须进行充分的准备工作，具体包括以下几个方面：1. 环境检查：确保施工环境无明火、易燃、易爆等危险物质；2. 用火申请：按照相关规定向相关部门申请动火操作；3. 安全防护：穿戴好防护装备，准备好灭火器等消防器材；4. 施工区域划定：将施工区域划定清晰，并进行标示，确保工作人员和外界人员的安全。

二、动火连头施工方法动火连头施工方法主要包括以下几个步骤：1. 连头准备：选择合适的连头和阀门，进行清洗和校验工作，确保其无堵塞、无渗漏等问题；2. 连头组装：根据管道的尺寸和连接要求，将连头和阀门进行组装，并进行严密连接；3. 焊接准备：对连接部位进行砂轮打磨和清洁工作，确保焊接表面无杂质和氧化层；4. 焊接操作：采用适当的焊接方法和焊接材料，对连头进行焊接，确保焊接质量达到要求；5. 燃烧操作：将焊接好的连头与管道的断口相连接，通过开启阀门和喷嘴来点燃火焰，以完成焊接和拆卸工作；6. 断电、关闭：完成焊接和拆卸后，及时切断电源，关闭阀门，确保动火工作结束。

三、安全注意事项在进行成品油管道动火连头施工时，需注意以下几点安全事项：1. 操作人员必须经过专业培训，具备一定的焊接和动火操作经验；2. 施工现场必须严禁吸烟，并保持清洁整齐，避免易燃物和杂物的存在；3. 连头和阀门的选择和使用必须符合相关标准和要求；4. 施工现场必须配备足够的消防器材，并保持其正常使用状态；5. 施工过程中，严禁将火焰直接对准人体或其他易燃物；6. 施工过程中如发现异常情况，应立即停工并报告相关部门。

成品油管道动火连头施工方法是确保成品油管道施工过程中安全性和可靠性的重要手段。

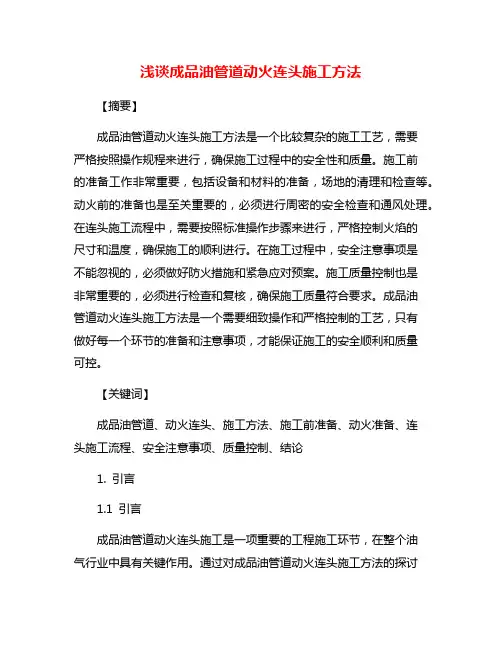

浅谈成品油管道动火连头施工方法【摘要】成品油管道动火连头施工方法是一个比较复杂的施工工艺，需要严格按照操作规程来进行，确保施工过程中的安全性和质量。

施工前的准备工作非常重要，包括设备和材料的准备，场地的清理和检查等。

动火前的准备也是至关重要的，必须进行周密的安全检查和通风处理。

在连头施工流程中，需要按照标准操作步骤来进行，严格控制火焰的尺寸和温度，确保施工的顺利进行。

在施工过程中，安全注意事项是不能忽视的，必须做好防火措施和紧急应对预案。

施工质量控制也是非常重要的，必须进行检查和复核，确保施工质量符合要求。

成品油管道动火连头施工方法是一个需要细致操作和严格控制的工艺，只有做好每一个环节的准备和注意事项，才能保证施工的安全顺利和质量可控。

【关键词】成品油管道、动火连头、施工方法、施工前准备、动火准备、连头施工流程、安全注意事项、质量控制、结论1. 引言1.1 引言成品油管道动火连头施工是一项重要的工程施工环节，在整个油气行业中具有关键作用。

通过对成品油管道动火连头施工方法的探讨和研究，可以提高施工效率，保障施工安全，提高工程质量。

本文将从施工前准备、动火准备、连头施工流程、安全注意事项和施工质量控制等方面进行详细介绍。

在进行成品油管道动火连头施工之前，必须做好充分的准备工作。

这包括对施工现场进行勘察和评估，准备所需的材料和设备，制定详细的施工方案等。

只有做好充分的准备工作，才能保证施工顺利进行。

动火准备是成品油管道动火连头施工的一个重要环节。

在进行动火前，必须进行严格的安全检查，确保施工现场符合安全要求。

同时还需要制定详细的动火计划，确定动火点和动火时间，保证施工过程中安全可控。

连头施工流程是成品油管道动火连头施工的核心内容。

在进行连头施工时，必须按照施工方案和工艺要求进行操作，确保施工质量。

同时要注意施工现场的环境，避免污染和安全事故的发生。

在进行成品油管道动火连头施工时，必须重视安全注意事项。
