基坑工程基本知识及深基坑施工技术ppt课件
与基坑工程有关的一些基本概念
3)基坑周边和邻近地区地表水和地下水汇流排泻情况、地下水管渗漏情况、对基坑开挖和 支护的影响程度。
4)四周道路距离、车辆载重等。 5)相邻基础施工。 6)周边的边坡、河渠及其与基坑关系。 7)其他基坑堆载（包括临时材料、车辆、土体、住房等堆载） 5、基坑支护：为保证基坑施工、主体地下结构的安全和周边环境安全，对基坑侧壁和周 边环境采样的支挡、加固和保护措施。 6、排桩：以某种桩型按照队列式排列布置形成的基坑支护结构。 7、桩锚支护：排桩、圈梁、锚杆、腰梁、桩间护壁结构等组成的基坑支护结构。 8、水泥土墙：有水泥土桩相互搭接形成格珊、壁状等的重力式挡土结构。 9、地下连续墙：机械施工成槽，浇灌钢筋混凝土形成的地下墙体。
悬臂式围护结构示意图
悬臂式围护结构
咬合桩围护实例照片
钢板桩围护实例照片
悬臂式围护结构
悬臂式挡墙是依靠自身的刚度和强度就能维持其稳定的围护结构，由于围护结构承受 比较大的弯矩，需要采用钢筋混凝土、钢板等材料。
当重力式挡墙因场地宽度不够而不能采用时，悬臂式挡墙就能克服这个缺点，可以在 1.5～2m的狭窄范围内安置悬臂式挡墙。但悬臂式挡墙的位移比较大，难以满足周边环境的 严格要求，同时在开挖深度较大时墙身弯矩很大，因此适用的开挖深度也不深；使用条件不 当时可能产生围护结构损坏或严重影响环境的事故。
XXXX公司工程系统课件主体工程之
基坑工程
编制： 审核： 批准：
2
课程目标
全面介绍基坑工程，使大家认识和了 解基坑工程的特点，掌握基坑工程的基本 理论知识，提高工程各相关人员的质量、 安全意识和解决实际工程问题的能力。
目录
一、基坑工程简介 二、各种支护设计做法适用性比选 三、深基坑工程施工方案的编制 四、深基坑工程施工工艺与质量要求 五、典型工程案例及分析
深基坑土方开挖方法
深基坑土方开挖方法土方开挖过程中，密切注意对周边环境的保护，切实减小围护结构、格构柱柱、预制工程桩的变形位移及混凝土结构的不均匀沉降。
土方开挖过程中，按规范要求进行放坡，严禁掏挖，加强对开挖标高的控制，严禁土方开挖机械对围护结构、格构柱柱、预制工程桩、降水井管、混凝土支撑的碰撞破坏，上述部位附近的土方开挖由人工进行，支撑桩柱两侧土体应尽量对称开挖，高差应控制在0.5m以内。
3.1北区土方开挖3.1.1 首层土方开挖第一层土方开挖主要采用大开挖的方式，开挖到第一道支撑梁顶标高时开槽支模，跟进支撑施工，支撑底模采用木模板并涂刷脱模剂。
北区首层土方开挖工况注：首层土方开挖标高从-0.5m至-1.85m，现场配备4台1m3挖机同时进行开挖，土方车辆配备40辆（10辆备用），开挖顺序从中间向南北两侧进行，优先形成中部区域主对撑及围檩。
3.3.2 第二层土方开挖（先挖两侧主楼区域，再开挖中间区域）待上一层支撑养护至设计要求强度后，进入二层土方开挖，按设计要求，先开挖两侧主楼区域土方，待两侧大底板形成后开挖中间区域土方。
开挖至基底标高结合后浇带位置跟进垫层封闭（垫层随挖随捣，每块垫层面积不大于200㎡）及基础底板施工（两侧主楼底板先施工，中部裙房土方待两侧大底板封闭后再开挖）。
主楼区域大面垫层完成后再开挖局部深坑（包括承台深坑及集水坑等）并浇筑深坑垫层。
本阶段土方开挖应在基底预留200mm~300mm厚土方由人工清底，土方开挖应与桩头处理、底板垫层施工相配合。
人工清底至设计标高时应尽快联系勘察单位、设计单位、业主、监理单位验槽，验槽合格后方可施工底板垫层。
开挖过程中留土护壁，护壁土坡顶宽度不低于10m，分2级进行放坡。
支撑底模采用木模板并涂刷脱模剂。
北区二层两侧区域土方开挖工况图北区二层中间区域土方开挖工况图注：开挖标高从-1.85m至坑底，配备3台1m3挖机进行开挖，配备6台0.4m3挖机辅助施工，土方车辆配备60辆（10辆备用）。
深基坑工程土方开挖
一、深基坑工程土方开挖（一）开挖平面及出图方向示意图为保证3号楼工期，计划先集中开挖3号楼基坑，后向西侧推挖。
在基坑西侧设置两个出土口。
（二）方案编制依据1、编制说明根据《天津市建设工程基坑降水及土方开挖方案论证文件编制标准》要求并结合本工程实际情况，本方案内容包括：方案编制依据与工程概况、土方开挖方案、降水方案、监测专项方案、应急专项方案、季节施工措施、质量保证措施及安全生产、文明施工、环境保护保证措施等。
按照《基坑降水及土方工程施工方案报件标准》要求，方案含盖范围为：自工程桩、围护结构、止水帷幕完成后开始，至土方挖完、垫层浇筑完成期间的施工内容。
包括降水井施工及降水运行、土方开挖施工等内容。
2、编制依据<1>本工程基础结构施工图纸<2>本工程基坑支护设计图纸<3>地质勘察报告<4>有关国家及地方的规范、规程<4.1>《建筑基坑工程技术规程》（DB29-202-2010）<4.2>《建筑地基基础工程施工质量验收规范》（GB50202-2002）<4.3>《建筑基坑工程监测技术规范》（GB50497-2009）<4.4>《建筑机械使用安全技术规程》（JGJ33-2012）<4.5>《建筑桩基技术规范》（JGJ94-2008）<4.6>《混凝土结构工程施工质量验收规范》（GB 50204-2011）<4.7>《建筑地基基础设计规范》（GB50007-2011）<4.8>《建筑基坑支护技术规程》（JGJ120-2012）<4.9>《地下工程防水技术规范》（GB50108-2008）<4.10>《地下防水工程质量验收规范》（GB502082011）<4.11>《工程测量规范》(GB50026-2007)<4.12>《城市测量规范》(CJJ/T8-2011)<4.13>《国家一、二等水准测量规范》GB/T12897-2006<4.14>《城市地下水动态观测规程》(CJJ/T76-2012)<4.15>《建筑变形测量规范》(JGJ8-2008)<4.16>《建设工程施工现场消防安全技术规范》GB50720-2011<4.17>《天津市建设工程施工现场安全管理规程》DB29-113-2011（三）3号楼深基坑土方开挖方法1、表层土方开挖支撑及冠梁部位表层土方挖土，开挖深度为地面至第一道混凝土支撑梁底标高。
基坑(槽)土方开挖方式
基坑（槽）土方开挖方式基槽放线：根据房屋主轴线控制点，首先将外墙轴线的交点用木桩测设在地面上，并在桩顶钉上铁钉作为标志。
房屋外墙轴线测定以后，再根据建筑物平面图，将内部开间所有轴线都一一测出。
最后根据中心轴线用石灰在地面上撒出基槽开挖边线。
同时在房屋四周设置龙门板（图 1.27）或者在轴线延长线上设置轴线控制桩（又称引桩，见图1.28），以便于基础施工时复核轴线位置。
附近若有已建的建筑物，也可用经纬仪将轴线投测在建筑物的墙上。
恢复轴线时，只要将经纬仪安置在某轴线一端的控制桩上，瞄准另一端的控制桩，该轴线即可恢复。
图1.27 龙门板的设置1—龙门板；2—龙门桩；3—轴线钉；4—角桩；5—灰线钉；6—轴线控制桩（引桩）图1.28 轴线控制桩（引桩）平面布置图为了控制基槽开挖深度，当快挖到槽底设计标高时，可用水准仪根据地面±0.00 水准点，在基槽壁上每隔2～4 m 及拐角处打一水平桩，如图1.29 所示。
测设时应使桩的上表面离槽底设计标高为整分米数，作为清理槽底和打基础垫层控制高程的依据，如图1.30 所示。
图1.29 基槽底抄平水准测量示意图图1.30 基坑定位高程测设示意图基坑开挖分两种情况：一是无支护结构基坑的放坡开挖，二是有支护结构基坑的开挖。
1.无支护结构基坑放坡开挖工艺采用放坡开挖时，一般基坑深度较浅，挖土机可以一次开挖至设计标高，所以在地下水位高的地区，软土基坑采用反铲挖土机配合运土汽车在地面作业。
如果地下水位较低，坑底坚硬，也可以让运土汽车下坑，配合正铲挖土机在坑底作业。
当开挖基坑深度超过 4 m 时，若土质较好，地下水位较低，场地允许，有条件放坡时，边坡宜设置阶梯平台，分阶段、分层开挖，每级平台宽度不宜小于1.5 m。
在采用放坡开挖时，要求基坑边坡在施工期间保持稳定。
基坑边坡坡度应根据土质、基坑深度、开挖方法、留置时间、边坡荷载、排水情况及场地大小确定。
放坡开挖应有降低坑内水位和防止坑外水倒灌的措施。
深基坑工程开挖
深基坑工程开挖
汇报人：可编辑 2024-01-03
目 录
• 深基坑工程开挖概述 • 深基坑工程开挖前的准备 • 深基坑工程开挖方法 • 深基坑工程开挖中的问题与应对措施 • 深基坑工程开挖的质量控制与验收 • 深基坑工程开挖的案例分析
01
深基坑工程开挖概述
定义与特点
定义
深基坑工程开挖是指在地表以下 一定深度范围内进行的基础设施 建设前的土方开挖作业。
05
深基坑工程开挖的质量控制与验 收
开挖质量的标准与要求
01
土方开挖应符合设计要 求，严禁超挖。
02
开挖过程中应采取措施 防止扰动土壤，减少对 周围环境的影响。
03
开挖时应遵循分层、分 段、对称、平衡的原则 ，控制土方开挖的深度 和速度。
04
开挖过程中应进行监测 ，及时反馈信息，确保 施工安全。
THANKS
感谢观看
开挖质量的检测与评估
检测开挖面的平整度和垂直度，确保符合设计要求。
对开挖过程中出现的异常情况进行记录和分析，评估其 对工程安全的影响。
检查开挖边界是否符合设计规定，有无超挖或欠挖现象 。
对开挖后的土壤进行质量检测，确保符合设计要求的承 载力和稳定性。
开挖质量的改进与优化建议
01
02
03
04
根据监测数据和评估结果，及 时调整开挖方案和施工工艺，
要点一
环境保护问题
要点二
应对措施
深基坑开挖过程中可能会对周围环境造成影响，如噪音、 尘土、振动等。
采取有效的环境保护措施，如设置隔音墙、喷水降尘、减 震等，以减少对周围环境的影响。同时，合理规划施工时 间，尽量避免在夜间或居民休息时间进行施工。对于可能 对环境造成较大影响的施工行为，应事先进行环境影响评 价，并取得相关部门的批准。
汇报人：可编辑 2024-01-03
目 录
• 深基坑工程开挖概述 • 深基坑工程开挖前的准备 • 深基坑工程开挖方法 • 深基坑工程开挖中的问题与应对措施 • 深基坑工程开挖的质量控制与验收 • 深基坑工程开挖的案例分析
01
深基坑工程开挖概述
定义与特点
定义
深基坑工程开挖是指在地表以下 一定深度范围内进行的基础设施 建设前的土方开挖作业。
05
深基坑工程开挖的质量控制与验 收
开挖质量的标准与要求
01
土方开挖应符合设计要 求，严禁超挖。
02
开挖过程中应采取措施 防止扰动土壤，减少对 周围环境的影响。
03
开挖时应遵循分层、分 段、对称、平衡的原则 ，控制土方开挖的深度 和速度。
04
开挖过程中应进行监测 ，及时反馈信息，确保 施工安全。
THANKS
感谢观看
开挖质量的检测与评估
检测开挖面的平整度和垂直度，确保符合设计要求。
对开挖过程中出现的异常情况进行记录和分析，评估其 对工程安全的影响。
检查开挖边界是否符合设计规定，有无超挖或欠挖现象 。
对开挖后的土壤进行质量检测，确保符合设计要求的承 载力和稳定性。
开挖质量的改进与优化建议
01
02
03
04
根据监测数据和评估结果，及 时调整开挖方案和施工工艺，
要点一
环境保护问题
要点二
应对措施
深基坑开挖过程中可能会对周围环境造成影响，如噪音、 尘土、振动等。
采取有效的环境保护措施，如设置隔音墙、喷水降尘、减 震等，以减少对周围环境的影响。同时，合理规划施工时 间，尽量避免在夜间或居民休息时间进行施工。对于可能 对环境造成较大影响的施工行为，应事先进行环境影响评 价，并取得相关部门的批准。
深基坑相关知识培训课件(PPT)
基坑降排水：深基坑安全事故中，约90％的事故与水压力有关，在施工过程中要对 水有正确的认识并给予高度的重视。水压力会使土体产生渗流现象，渗流会破坏土体： 一是在渗流力的作用下，土体颗粒流失或局部土体产生移动； 二是由于渗流作用水压力 发生变化使土体或结构物失稳。故要高度重视基坑排水问题。
基坑监测：基坑从开挖至基坑回填期间都必须对基坑进行监测，基坑监测需对支护 结构和周边环境进行监测。基坑监测对基坑支护状态进行及时预报，通过对监测数据的 分析，可确保基坑内的人、机、物的安全，也可为后续工作提供可靠的保障。然而，实 际施工中，管理人员为降低基坑运行成本，往往未请第三方单位基坑进行实时监测，当 基坑一旦出现变形预警值时，往往会错过最佳抢险时间，从而造成巨大的经济损失。本 项目需要第三方检测机构时时监测。
JGJ311-2013
6
2.0.2
土石方工程应编制专项施工安全方案，并严格按照方案实施。
7
2.0.3
施工前应针对安全风险进行安全教育及安全技术交底。特种作业人员必须持证上岗，
《建筑施工土石方
机械操作人员应经过专业技术培训。
8
工程安全技术规范》 JGJ180-2009
2.0.4
施工现场发现危及人身安全和公共安全的隐患时，必须立即停止作业，排除隐患后方 可恢复施工。
土方开挖：重点关注开挖顺序，开挖坡度，严禁超挖； 基坑边坡支护：根据支护形式重点监督支护质量，本项目重点关注钢筋的间距、搭 接、喷浆厚度、坡顶位移监测； 基础施工：重点关注基坑降排水、周边环境、基坑监测； 地下室结构施工：重点基坑降排水、基坑监测、临边洞口及交叉作业防护； 基坑回填：重点监督回填顺序、交叉作业、文明施工。 基坑从开挖至回填整个施工期，都要严格按照方案执行，方案就是最好的指导手 册，否则一个环节出现问题且未得到解决，那就埋下了一个隐患。多个这样的隐患一旦 发生连锁反应就造成事故的发生。（本项目基坑坡顶、二级放坡平台钢筋搭接不满足方 案要求；基坑底排水沟、集水井施工滞后，排水不畅，基坑底长期泡水）
基坑监测：基坑从开挖至基坑回填期间都必须对基坑进行监测，基坑监测需对支护 结构和周边环境进行监测。基坑监测对基坑支护状态进行及时预报，通过对监测数据的 分析，可确保基坑内的人、机、物的安全，也可为后续工作提供可靠的保障。然而，实 际施工中，管理人员为降低基坑运行成本，往往未请第三方单位基坑进行实时监测，当 基坑一旦出现变形预警值时，往往会错过最佳抢险时间，从而造成巨大的经济损失。本 项目需要第三方检测机构时时监测。
JGJ311-2013
6
2.0.2
土石方工程应编制专项施工安全方案，并严格按照方案实施。
7
2.0.3
施工前应针对安全风险进行安全教育及安全技术交底。特种作业人员必须持证上岗，
《建筑施工土石方
机械操作人员应经过专业技术培训。
8
工程安全技术规范》 JGJ180-2009
2.0.4
施工现场发现危及人身安全和公共安全的隐患时，必须立即停止作业，排除隐患后方 可恢复施工。
土方开挖：重点关注开挖顺序，开挖坡度，严禁超挖； 基坑边坡支护：根据支护形式重点监督支护质量，本项目重点关注钢筋的间距、搭 接、喷浆厚度、坡顶位移监测； 基础施工：重点关注基坑降排水、周边环境、基坑监测； 地下室结构施工：重点基坑降排水、基坑监测、临边洞口及交叉作业防护； 基坑回填：重点监督回填顺序、交叉作业、文明施工。 基坑从开挖至回填整个施工期，都要严格按照方案执行，方案就是最好的指导手 册，否则一个环节出现问题且未得到解决，那就埋下了一个隐患。多个这样的隐患一旦 发生连锁反应就造成事故的发生。（本项目基坑坡顶、二级放坡平台钢筋搭接不满足方 案要求；基坑底排水沟、集水井施工滞后，排水不畅，基坑底长期泡水）
第二章高层建筑深基坑土方开挖
（4）支护桩（墙）不允许和采用打入法的工程桩 同时施工，两者必须保证有一定的间歇期。一般 砂质粉土不少于20d，淤泥质粘土不少于30d，土 的固结度不低于80％。
（5）墙后、管线底部和现有建筑物房屋基础的注 浆加固：注浆应在开挖前进行，挡墙后面的注浆 深度应大于开挖深度；管底注浆深度应不小于2m ，房基注浆深度宜大于5m，采用自上而下分居注 浆的方法。
优点：挡墙的无支撑暴露时间比较短，利用挡墙 四周所留的土堤，可以防止挡墙的变形。有时为了 提高所留土堤的被动土压力；还要在挡墙内侧四周 进行土体加固；以满足控制挡墙变形的要求。
缺点：挖土及土方外运的速度比岛式开挖要慢。 此法多用于较密支撑下的开挖。
a）中心开挖；
b） 中心地下结构施工 ；
c） 边缘土方开挖及支撑 设置；
六、对邻近建（构）筑物及地下设施的保护
在基坑开挖施工前应分析计算开挖引起的周 围地层的变形大小及影响范围，详细调查邻近被 保护对象的工作状况，确定其允许的地基变形参 数，采取积极有效的措施，保护地层变形影响范 围内的建（构）筑物和设施。
对周围环境的保护，应采取安全可靠、经济 合理的技术方案。
这里提出一些常采取的保护周围环境的措施：
对面积较大的基坑，为减少空间效应的影响 ，基坑土方宜分层、分块、对称、限时进行开挖 ，土方开挖顺序要为尽可能早的安装支撑创造条 件。
土方挖至设计标高后，对有钻孔灌筑桩的工 程，宜边破桩头边浇筑垫层，尽可能早一些浇筑 垫层，以便利用垫层（必要时可加厚作配筋垫层 ）对围护墙起支撑作用，以减少围护墙的变形。
（1）减少开挖过程中的土体扰动范围，采用分层分 块开挖且空间几何尺寸能最大限度地限制围护墙体 的变形和坑周土体的位移与沉降。
（2）尽量缩短基坑开挖卸荷后无支撑暴露时间。上 海地区要求：对一、二级基坑，每一工况下挖至设 计标高后，钢支撑的安装周期不宜超过一昼夜，钢 筋混凝土支撑的完成时间不宜超过两昼夜。
（5）墙后、管线底部和现有建筑物房屋基础的注 浆加固：注浆应在开挖前进行，挡墙后面的注浆 深度应大于开挖深度；管底注浆深度应不小于2m ，房基注浆深度宜大于5m，采用自上而下分居注 浆的方法。
优点：挡墙的无支撑暴露时间比较短，利用挡墙 四周所留的土堤，可以防止挡墙的变形。有时为了 提高所留土堤的被动土压力；还要在挡墙内侧四周 进行土体加固；以满足控制挡墙变形的要求。
缺点：挖土及土方外运的速度比岛式开挖要慢。 此法多用于较密支撑下的开挖。
a）中心开挖；
b） 中心地下结构施工 ；
c） 边缘土方开挖及支撑 设置；
六、对邻近建（构）筑物及地下设施的保护
在基坑开挖施工前应分析计算开挖引起的周 围地层的变形大小及影响范围，详细调查邻近被 保护对象的工作状况，确定其允许的地基变形参 数，采取积极有效的措施，保护地层变形影响范 围内的建（构）筑物和设施。
对周围环境的保护，应采取安全可靠、经济 合理的技术方案。
这里提出一些常采取的保护周围环境的措施：
对面积较大的基坑，为减少空间效应的影响 ，基坑土方宜分层、分块、对称、限时进行开挖 ，土方开挖顺序要为尽可能早的安装支撑创造条 件。
土方挖至设计标高后，对有钻孔灌筑桩的工 程，宜边破桩头边浇筑垫层，尽可能早一些浇筑 垫层，以便利用垫层（必要时可加厚作配筋垫层 ）对围护墙起支撑作用，以减少围护墙的变形。
（1）减少开挖过程中的土体扰动范围，采用分层分 块开挖且空间几何尺寸能最大限度地限制围护墙体 的变形和坑周土体的位移与沉降。
（2）尽量缩短基坑开挖卸荷后无支撑暴露时间。上 海地区要求：对一、二级基坑，每一工况下挖至设 计标高后，钢支撑的安装周期不宜超过一昼夜，钢 筋混凝土支撑的完成时间不宜超过两昼夜。
土方工程施工技术教学(图文解说基坑土方开挖精品PPT课件
24.10.2020
工程施工
轻型井点降水
24.10.2020
喷射混凝土坡面保护
工程施工
坡面挂网喷射混凝土
24.10.2020
工程施工
喷射混凝土搅拌
24.10.2020
空压机
工程施工
铲运机
大型场地平整时，可采用履带式拖拉机与铲运机联合作业，
提高土方的运输效率。
24.10.2020
工程施工
蛙式打夯机压实 压路机压实
填土压实方法应根据压实机械采取不同的填土层 24.10.20厚20 度和压实遍数，一般工必程施须工分层压实。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
27
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
轻型井点降水系统构成
弯连管 井点管
24.10.2020
总管
工程施工
24.10.2020
真空泵
工程施工
管井井点的滤管
管井井点降水是一种常用的降水方法，适用在降水深度要求
大，土质的渗透系数在20～200Biblioteka /d。24.10.2020
工程施工
井的四周填入 砂滤料
管井的井点管
管井井点施工时，先用小型钻机钻孔或水冲成孔，插入井点 管后，在管四周填入砂滤料，井内放入潜水泵。
2 土方工程
24.10.2020
工程施工
工程施工中，土在中国区域性差别大，各地区的土方 施工难度大不相同。江苏、上海多为地下水丰富的淤泥 质土，土方开挖施工一般要将基坑支护、基坑降、排水 和止水综合考虑。
地铁站深基坑土方开挖施工方法比较（明挖法、盖挖法、暗挖法）
地铁站深基坑土方开挖施工方法比较（明挖法、盖挖法、暗挖法）地铁车站的施工方法的选择不仅要满足地铁工程本身的使用功能，同时也要满足合理开发利用地上、地下有效空间的要求，并考虑由于施工给周围环境带来的不良影响。
其施工方法的选择是否合理，对线路埋深、车站结构型式、工期及土建工程造价等具有极大的影响，直接影响到全线的社会效益、经济效益和环保效益。
地铁车站的施工方法有明挖法、盖挖法、暗挖法。
根据《地铁设计规范》，盖挖法现已归并到明挖法中；暗挖法包括盾构法和矿山法，在我国，一般特指矿山法。
各施工方法详述如下：1、明挖法-系指由地面挖开的基坑中修筑地下构筑物的方法明挖法施工系指从地面向下开挖至基坑底面后，再自下而上浇注车站结构，然后回填土方，恢复路面。
明挖法施工具有以下特点：1）施工安全，质量容易保证。
2）结合地面工程改造及开发，其综合工程造价优势显著。
3）施工作业面开阔，有利于提高工效、缩短工期。
4）施工降、排水容易。
结构防水简单，质量可靠。
5）施工期间对周围环境或道路交通影响大，且易受到气象条件的影响。
6）基坑较深时，须采取措施防止基坑变形及其周围地面沉降。
明挖顺作法一般适用于地面有条件敞口开挖，且有足够施工场地的情况。
当站位设在现状道路范围外；或站位设在现状道路下，但施工允许暂时中断交通或结合地面拆迁及道路拓宽，使地面交通客流得以疏散时，就有可能采用明挖法施工。
当车站位于“十”字交通道路下时，为减少与车站垂直方向道路的影响，也可纵向分段施工，此时，前后施工段之间需设臵临时封堵墙。
具体实例如图图2-1明挖法施工现场图一图2-2明挖法施工现场图二图2-3明挖法施工现场图三图2-4明挖法施工工序图-叠合墙结构在施工过程中，常会碰到一些不可预见或者临时发现而且难以改移的地下管线通过明挖区域，此时需要采取一些悬吊或者临时保护的措施，出现此种情况往往要消耗较多的时间和精力去处理，对施工也会带来较大的不便，在设计时应引起重视。
深基坑开挖

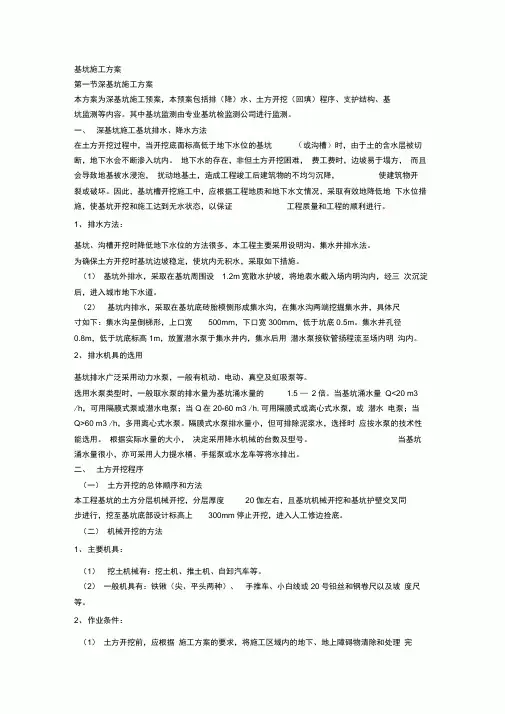

基坑施工方案第一节深基坑施工方案本方案为深基坑施工预案，本预案包括排（降）水、土方开挖（回填）程序、支护结构、基坑监测等内容。
其中基坑监测由专业基坑检监测公司进行监测。
一、深基坑施工基坑排水、降水方法在土方开挖过程中，当开挖底面标高低于地下水位的基坑（或沟槽）时，由于土的含水层被切断，地下水会不断渗入坑内。
地下水的存在，非但土方开挖困难，费工费时，边坡易于塌方，而且会导致地基被水浸泡，扰动地基土，造成工程竣工后建筑物的不均匀沉降，使建筑物开裂或破坏。
因此，基坑槽开挖施工中，应根据工程地质和地下水文情况，采取有效地降低地下水位措施，使基坑开挖和施工达到无水状态，以保证工程质量和工程的顺利进行。
1、排水方法：基坑、沟槽开挖时降低地下水位的方法很多，本工程主要采用设明沟、集水井排水法。
为确保土方开挖时基坑边坡稳定，使坑内无积水，采取如下措施。
（1）基坑外排水，采取在基坑周围设 1.2m宽散水护坡，将地表水截入场内明沟内，经三次沉淀后，进入城市地下水道。
（2）基坑内排水，采取在基坑底砖胎模侧形成集水沟，在集水沟两端挖掘集水井，具体尺寸如下：集水沟呈倒梯形，上口宽500mm，下口宽300mm，低于坑底0.5m。
集水井孔径0.8m，低于坑底标高1m，放置潜水泵于集水井内，集水后用潜水泵接软管扬程流至场内明沟内。
2、排水机具的选用基坑排水广泛采用动力水泵，一般有机动、电动、真空及虹吸泵等。
选用水泵类型时，一般取水泵的排水量为基坑涌水量的 1.5 —2倍。
当基坑涌水量Q<20 m3/h，可用隔膜式泵或潜水电泵；当Q在20-60 m3 /h,可用隔膜式或离心式水泵，或潜水电泵；当Q>60 m3 /h，多用离心式水泵。
隔膜式水泵排水量小，但可排除泥浆水，选择时应按水泵的技术性能选用。
根据实际水量的大小，决定采用降水机械的台数及型号。
当基坑涌水量很小，亦可采用人力提水桶、手摇泵或水龙车等将水排出。
二、土方开挖程序（一）土方开挖的总体顺序和方法本工程基坑的土方分层机械开挖，分层厚度20伽左右，且基坑机械开挖和基坑护壁交叉同步进行，挖至基坑底部设计标高上300mm停止开挖，进入人工修边捡底。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 基坑土方开挖方案的选择，应根据地质情况、 当地气候、施工条件和周围环境等确定合理、 便捷、安全经济的诸因素综合考虑确定。
❖ （一）基坑开挖施工要点
❖ 1.明确各单位工程的合理技术标准，根据有关 的理论和方法、规范和规程，对施工过程中的 各个工序、特别是关键工序的基坑稳定性、支 护结构的安全性以及坑周地层移动和对周围建 筑设施的影响程度，进行验算。提出符合规定 标准要求的基坑开挖和支撑施工设计。
➢2.挡土开挖
➢ 挡土开挖是在建筑物密集的场地、建筑物的基坑深度较 深时常采用的方法。其方法是在基坑周围设置各种挡土 的围护结构，然后开挖土方，在开挖过程中。必要时在 挡土围护结构之间采用单层或多层支撑系统或拉锚结构， 以增强围护结构的稳定性。
➢ 它的优点是占地面积小。放坡开挖要受土质条件和基 坑深度等因素的影响，而挡土开挖即使在很软弱的土层 中或很深的基坑工程也可以使用。但这种方法造价高， 工期较长。
❖ （二）基坑开挖方法及其适用范围 ❖ 基坑开挖方法及其适用范围见表2-1。
一、基坑(槽)的土方开挖基本要求
➢（一）先进行测量定位，抄平放线。
➢（二）当土体含水量大且不稳定，或边坡较陡、 基坑较深、地质条件不好时，应采取加固措施。
➢（三）基坑一般采用“分层开挖，先撑后挖” 的开挖原则。
➢（四）开挖基坑(槽)按规定的尺寸合理确定开 挖顺序和分层开挖深度，连续地进行施工。
➢ 土方开挖的方法大体上可分为分层开挖、分段 开挖和中心岛开挖等几种，应根据基坑面积大小、 开挖深度、支护结构形式、环境条件等因素选用。
➢ 1.分层开挖
➢这种方法采用比较广泛，一般适用于基坑较深、 土质较软弱、分层开挖、整体浇灌混凝土垫层的 工程。分层厚度要视土质情况进行稳定性计算， 以确保在开挖过程中土体不滑移，桩基不位移倾 斜。
➢2.钎探 对基槽底以下2~3倍基础宽度的深度范围内，
土的变化和分布情况，以及是否有空穴或软弱土 层，需要用钎探明。
➢ 钎探方法，将一定长度的钢钎打入槽底以下的 土层内，根据每打入一定深度的锤击次数，间接 的判断地基土质的情况。打钎分人工和机械两种 方法。
➢二、深基坑土方开挖的方式方法
➢ 土方开挖是深基坑工程施工的重要工序，因此，必须严 格按照围护结构设计的要求及施工组织设计内容进行精 心准备、精心组织施工。
➢分层厚度，软土地基要控制在2m以内。硬质土 可控制在5m以内为宜。
➢开挖顺序可从基坑的某一边向另一边平行开挖， 也可从基坑两头对称开挖，也可从基坑中间向两 边平行对称开挖，也可交替分层开挖，可根据工 作面和土质情况决定。
➢ 挖运土方方法应根据工程具体条件、 开挖方式与方法及挖运土方机械设备 等情况采用。
➢ 一、土方开挖的方式
➢ 深基坑土方开挖可分为放坡开挖和挡土开挖， 采用哪一种方式，要根据基坑深度、地基土岩性、 地下水位及渗水量、场地大小、周围建筑物情况 等条件来决定。
➢ 1.放坡开挖 ➢ 放坡开挖是基坑土方开挖常用的一种形式，其优点是施
工方便，造价较低，但它仅适用于硬质、可塑性粘土和 良好的砂性土，同时，要有有效的降排水措施。基坑放 坡开挖的坡度要视土质情况、场地大小和基坑深度而定， 同时，还要考虑施工环境、相邻道路及坡边地面荷载等 影响。
➢（六）开挖时，应对平面控制桩、水准点、基 坑平面位置、水平标高、边坡坡度等经常进行 检查。
➢（七）在地下水位以下挖土，应采取降水措施。
➢（八）基槽（坑）挖至基底设计标高后，必须 通知勘察、设计、监理、建设部门会同验槽， 经处理合格后签证，再进行基础工程施工。
➢验槽的方法：
➢1.观察验槽 主要观察基槽基底和侧壁土质情况，土层构成 及其走向，是否有异常现象，以判断是否达到 设计要求的土层。
关于深基坑土方开 挖方法选择
Slogan here
深基坑挖土是基坑工程的重要部分，对于 土方量大的基坑，基坑工程工期的长短在很 大程度上取决于挖土的速度。另外，支护结 构的强度和变形控制是否满足要求、降水是 否达到预期的目的，亦靠挖土阶段来进行检 验。
❖ 第一节 土方开挖方法选择
❖ 序及施工参数。 ❖ （1）有支护（锚拉）的基坑要分层开挖，分层数为基坑所
设支撑道数加一。每挖一层及时加好—道支撑或设好一道锚 杆。当采用土钉墙或喷锚网支护方案时，应按设计每挖一层 土做一层支护、随挖随支护； ❖ （2）有内支撑的基坑，每层土的开挖，对同时开挖的部分 ，其位置和深度，以保持对称为原则，防止基坑支护结构承 受偏载； ❖ （3）保证支撑、围檩或拉锚的施工质量，科学组织、精心 施工； ❖ （4）规定施工场地、土方、材料、设备的堆放场地及数量 ，限定基坑旁边的超载； ❖ （5）确保排水、堵水及降水的措施，严防围护墙体发生水 土流失而导致基坑失稳； ❖ （6）合理确定地基加固的范围、质量要求及检验方法； ❖ （7）选择满足出土数量和时间要求的开挖设备、运输车辆 及道路和堆放条件； ❖ （8）提出监测设计，落实按监测信息指导施工，制定防止 事故的方案。
➢（五）开挖时应尽量防止对地基土的扰动。
➢1.土的灵敏度：粘性土扰动后强度降低的性质。
➢2.土的触变性：受扰动的土静置一段时间后其 强度会逐渐得到恢复的性质。
➢3.在基坑（槽）开挖时一般应在开挖至设计标 高时尽早做垫层、基础。
➢4.由于施工方案等原因不能尽早做基础时应采 取如下措施：
➢ （1）人工挖土应挖至设计标高以上200mm处； ➢ （2）机械挖土应挖至设计标高以上300mm处； ➢ 待基础施工时再挖去设计标高以上的这部分土方。
➢ 挡土开挖时，由于存在时间与空间效应问题，因此，要 因地制宜选择好开挖方法。安排好开挖顺序。开挖方法 的选择应因地制宜地根据施工周围环境、场地大小、基 坑形式、开挖深壁、水文地质、土层性质以及施工等条 件选定。
➢二、土方开挖方法
➢ 高层建筑深基坑的开挖，宜采用机械施工。一 般多采用反铲挖土机和拉铲挖土机进行开挖，并 根据基坑开挖的深度，分一层或多层开挖。挖土 的土方。除少量现场存用外，大部分可用自卸汽 车运出。
❖ （一）基坑开挖施工要点
❖ 1.明确各单位工程的合理技术标准，根据有关 的理论和方法、规范和规程，对施工过程中的 各个工序、特别是关键工序的基坑稳定性、支 护结构的安全性以及坑周地层移动和对周围建 筑设施的影响程度，进行验算。提出符合规定 标准要求的基坑开挖和支撑施工设计。
➢2.挡土开挖
➢ 挡土开挖是在建筑物密集的场地、建筑物的基坑深度较 深时常采用的方法。其方法是在基坑周围设置各种挡土 的围护结构，然后开挖土方，在开挖过程中。必要时在 挡土围护结构之间采用单层或多层支撑系统或拉锚结构， 以增强围护结构的稳定性。
➢ 它的优点是占地面积小。放坡开挖要受土质条件和基 坑深度等因素的影响，而挡土开挖即使在很软弱的土层 中或很深的基坑工程也可以使用。但这种方法造价高， 工期较长。
❖ （二）基坑开挖方法及其适用范围 ❖ 基坑开挖方法及其适用范围见表2-1。
一、基坑(槽)的土方开挖基本要求
➢（一）先进行测量定位，抄平放线。
➢（二）当土体含水量大且不稳定，或边坡较陡、 基坑较深、地质条件不好时，应采取加固措施。
➢（三）基坑一般采用“分层开挖，先撑后挖” 的开挖原则。
➢（四）开挖基坑(槽)按规定的尺寸合理确定开 挖顺序和分层开挖深度，连续地进行施工。
➢ 土方开挖的方法大体上可分为分层开挖、分段 开挖和中心岛开挖等几种，应根据基坑面积大小、 开挖深度、支护结构形式、环境条件等因素选用。
➢ 1.分层开挖
➢这种方法采用比较广泛，一般适用于基坑较深、 土质较软弱、分层开挖、整体浇灌混凝土垫层的 工程。分层厚度要视土质情况进行稳定性计算， 以确保在开挖过程中土体不滑移，桩基不位移倾 斜。
➢2.钎探 对基槽底以下2~3倍基础宽度的深度范围内，
土的变化和分布情况，以及是否有空穴或软弱土 层，需要用钎探明。
➢ 钎探方法，将一定长度的钢钎打入槽底以下的 土层内，根据每打入一定深度的锤击次数，间接 的判断地基土质的情况。打钎分人工和机械两种 方法。
➢二、深基坑土方开挖的方式方法
➢ 土方开挖是深基坑工程施工的重要工序，因此，必须严 格按照围护结构设计的要求及施工组织设计内容进行精 心准备、精心组织施工。
➢分层厚度，软土地基要控制在2m以内。硬质土 可控制在5m以内为宜。
➢开挖顺序可从基坑的某一边向另一边平行开挖， 也可从基坑两头对称开挖，也可从基坑中间向两 边平行对称开挖，也可交替分层开挖，可根据工 作面和土质情况决定。
➢ 挖运土方方法应根据工程具体条件、 开挖方式与方法及挖运土方机械设备 等情况采用。
➢ 一、土方开挖的方式
➢ 深基坑土方开挖可分为放坡开挖和挡土开挖， 采用哪一种方式，要根据基坑深度、地基土岩性、 地下水位及渗水量、场地大小、周围建筑物情况 等条件来决定。
➢ 1.放坡开挖 ➢ 放坡开挖是基坑土方开挖常用的一种形式，其优点是施
工方便，造价较低，但它仅适用于硬质、可塑性粘土和 良好的砂性土，同时，要有有效的降排水措施。基坑放 坡开挖的坡度要视土质情况、场地大小和基坑深度而定， 同时，还要考虑施工环境、相邻道路及坡边地面荷载等 影响。
➢（六）开挖时，应对平面控制桩、水准点、基 坑平面位置、水平标高、边坡坡度等经常进行 检查。
➢（七）在地下水位以下挖土，应采取降水措施。
➢（八）基槽（坑）挖至基底设计标高后，必须 通知勘察、设计、监理、建设部门会同验槽， 经处理合格后签证，再进行基础工程施工。
➢验槽的方法：
➢1.观察验槽 主要观察基槽基底和侧壁土质情况，土层构成 及其走向，是否有异常现象，以判断是否达到 设计要求的土层。
关于深基坑土方开 挖方法选择
Slogan here
深基坑挖土是基坑工程的重要部分，对于 土方量大的基坑，基坑工程工期的长短在很 大程度上取决于挖土的速度。另外，支护结 构的强度和变形控制是否满足要求、降水是 否达到预期的目的，亦靠挖土阶段来进行检 验。
❖ 第一节 土方开挖方法选择
❖ 序及施工参数。 ❖ （1）有支护（锚拉）的基坑要分层开挖，分层数为基坑所
设支撑道数加一。每挖一层及时加好—道支撑或设好一道锚 杆。当采用土钉墙或喷锚网支护方案时，应按设计每挖一层 土做一层支护、随挖随支护； ❖ （2）有内支撑的基坑，每层土的开挖，对同时开挖的部分 ，其位置和深度，以保持对称为原则，防止基坑支护结构承 受偏载； ❖ （3）保证支撑、围檩或拉锚的施工质量，科学组织、精心 施工； ❖ （4）规定施工场地、土方、材料、设备的堆放场地及数量 ，限定基坑旁边的超载； ❖ （5）确保排水、堵水及降水的措施，严防围护墙体发生水 土流失而导致基坑失稳； ❖ （6）合理确定地基加固的范围、质量要求及检验方法； ❖ （7）选择满足出土数量和时间要求的开挖设备、运输车辆 及道路和堆放条件； ❖ （8）提出监测设计，落实按监测信息指导施工，制定防止 事故的方案。
➢（五）开挖时应尽量防止对地基土的扰动。
➢1.土的灵敏度：粘性土扰动后强度降低的性质。
➢2.土的触变性：受扰动的土静置一段时间后其 强度会逐渐得到恢复的性质。
➢3.在基坑（槽）开挖时一般应在开挖至设计标 高时尽早做垫层、基础。
➢4.由于施工方案等原因不能尽早做基础时应采 取如下措施：
➢ （1）人工挖土应挖至设计标高以上200mm处； ➢ （2）机械挖土应挖至设计标高以上300mm处； ➢ 待基础施工时再挖去设计标高以上的这部分土方。
➢ 挡土开挖时，由于存在时间与空间效应问题，因此，要 因地制宜选择好开挖方法。安排好开挖顺序。开挖方法 的选择应因地制宜地根据施工周围环境、场地大小、基 坑形式、开挖深壁、水文地质、土层性质以及施工等条 件选定。
➢二、土方开挖方法
➢ 高层建筑深基坑的开挖，宜采用机械施工。一 般多采用反铲挖土机和拉铲挖土机进行开挖，并 根据基坑开挖的深度，分一层或多层开挖。挖土 的土方。除少量现场存用外，大部分可用自卸汽 车运出。
