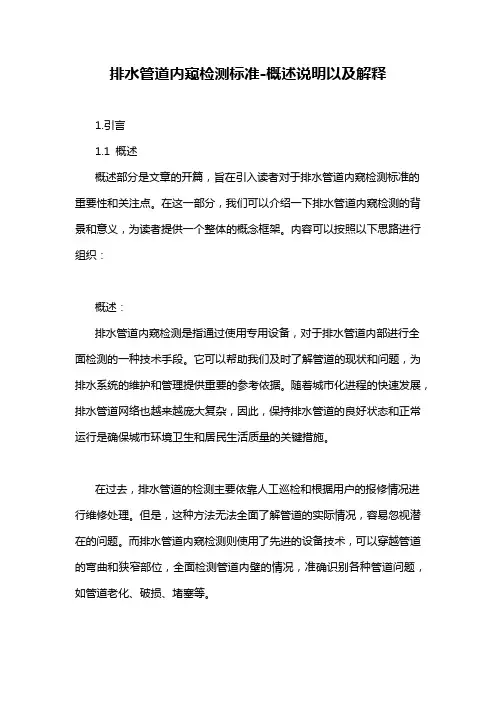

排水管道内窥检测标准-概述说明以及解释1.引言1.1 概述概述部分是文章的开篇，旨在引入读者对于排水管道内窥检测标准的重要性和关注点。
在这一部分，我们可以介绍一下排水管道内窥检测的背景和意义，为读者提供一个整体的概念框架。
内容可以按照以下思路进行组织：概述：排水管道内窥检测是指通过使用专用设备，对于排水管道内部进行全面检测的一种技术手段。
它可以帮助我们及时了解管道的现状和问题，为排水系统的维护和管理提供重要的参考依据。
随着城市化进程的快速发展，排水管道网络也越来越庞大复杂，因此，保持排水管道的良好状态和正常运行是确保城市环境卫生和居民生活质量的关键措施。
在过去，排水管道的检测主要依靠人工巡检和根据用户的报修情况进行维修处理。
但是，这种方法无法全面了解管道的实际情况，容易忽视潜在的问题。
而排水管道内窥检测则使用了先进的设备技术，可以穿越管道的弯曲和狭窄部位，全面检测管道内壁的情况，准确识别各种管道问题，如管道老化、破损、堵塞等。
排水管道内窥检测的标准化是保证检测准确性和可靠性的基础。
标准化可以确保检测方法的科学性和有效性，提高检测结果的可比性和可重复性。
通过建立统一的标准，可以为相关行业提供一个共同的规范，促进技术的进步和经验的分享。
本文旨在探讨排水管道内窥检测的标准要点，通过对现有标准的综合研究和分析，总结出一套可行的指导方法。
这将有助于推动排水管道内窥检测的发展，提高城市排水系统运行的可靠性和效率。
同时，也为未来的研究和实践提供了一定的参考和借鉴。
1.2 文章结构本文将按照以下结构来介绍排水管道内窥检测标准。
首先，在引言部分，我们将对本文的主题进行概述，解释排水管道内窥检测的背景和意义。
同时，我们将介绍文章的整体结构和各个章节的内容安排，以便读者能够清楚地了解本文的编写方式。
接下来，在正文部分，我们将首先强调排水管道内窥检测的重要性。
我们将讨论排水系统在城市基础设施中的关键作用，并指出排水管道内窥检测对于确保排水系统正常运行的重要性。
管道无损检测常用方法全文共四篇示例，供读者参考第一篇示例：管道无损检测是指在不影响管道结构完整性的情况下，通过各种检测方法对管道进行检测，以判断管道的运行状态、安全性和维护需求。
管道无损检测是保障管道运行安全的重要手段，可以帮助管道运营单位及时发现管道的隐患和缺陷，有效预防事故发生。
目前，管道无损检测常用的方法包括超声波检测、磁粉检测、涡流检测、射线检测等多种技术手段，下面将分别介绍这些方法的原理、优缺点及应用范围。
超声波检测是一种常用的管道无损检测方法，通过发送和接收超声波信号来检测管道内部的缺陷和损伤。
超声波检测原理是利用声波在介质中传播的特性来识别管道内部的缺陷，不仅可以检测管道的腐蚀、裂纹等缺陷，还能测量管道的壁厚、管壁之间的结合情况等参数。
超声波检测具有检测精度高、适用范围广、操作简便等优点，但是对管道表面质量要求较高，且只能检测到管道表面下方一定深度范围内的缺陷。
磁粉检测是一种利用铁磁性粉末对管道表面进行覆盖，通过施加磁场来检测管道表面裂纹和缺陷的方法。
磁粉检测原理是利用磁铁吸引磁粉末，形成磁粉层，并通过观察磁粉层的变化来判断管道表面是否存在裂纹或缺陷。
磁粉检测方法适用于检测管道表面裂纹、焊缝质量和管道连接情况等问题，但是对表面处理要求较高，且只能检测到管道表面的缺陷。
涡流检测是一种利用感应电流在导体内部引起涡流现象来检测管道内部缺陷的方法。
涡流检测原理是通过在管道表面感应电磁场，当管道表面存在缺陷时，感应电流会发生变化，通过检测感应电流的变化来判断管道内部是否存在缺陷。
涡流检测方法适用于检测管道表面的裂纹、腐蚀和管壁材料变化等问题，具有灵敏度高、速度快、无需接触等优点。
射线检测是一种利用射线穿透物体后被不同组织结构吸收、散射或透射的特性来检测管道内部缺陷的方法。
射线检测原理是通过将射线源对准管道进行照射，通过检测射线在管道内部的吸收情况来判断管道内部是否存在缺陷。
射线检测方法适用于检测管道内部的腐蚀、结构松动、异物等问题，具有检测范围广、准确性高等优点，但是需要专业设备和专业人员操作。
管道内检测管道作为现代五⼤运输⽅式（铁路、公路、航空、⽔运、管道）之⼀，在安全、便捷、经济等⽅⾯具有其他四种传统运输⽅式不可⽐拟的优势。
⽬前国内约99%天然⽓和70%的原油通过管道进⾏运输，因此管道也具有了“能源动脉”的称号。
既然是能源动脉，就和⼈的⾎管⼀样会发⽣类似于⾎栓、⾎管壁变薄、丧失弹性等危险。
图1：从管道中清理出的杂质对于由于杂质堆积、析蜡等造成的管道“⾎栓”，通常采取清管的⽅式予以清除“⾎栓”。
但是对于管道腐蚀、应⼒集中等造成的管道壁变薄、裂纹，⽬前世界上通⽤的做法是进⾏管道“内检测”。
管道内检测即是：在不影响输油运⾏的情况下，利⽤管道内运⾏的可实时采集并记录管道信息的检测器所完成的检测，也称智能清管。
管道内检测按照检测⽬的来分类有：⼏何检测、⾦属损失检测和裂纹检测，如果按照检测器⼯作原理来分类，就会有漏磁检测、超声波检测和涡流检测等。
⽬前国内管道上普遍进⾏的是⼏何检测和漏磁检测。
顾名思义，⼏何检测就是检测管道是否发⽣变形，漏磁检测则是利⽤磁化的钢制管道在⾮均质点会发⽣磁通量变化的原理来检测管道的⾦属损失点和“三通”等特征点。
⽬前最先进的漏磁内检测器为“三轴⾼清”漏磁检测器，在国内管道上也有⼤范围应⽤。
内检测器的照⽚如下：图2：⼏何变形检测器图3：超声检测器图4：超⾼清漏磁检测器下⾯以某成品油管道内检测⼯作为例对内检测流程进⾏介绍。
该成品油管道内检测⼯作有三个阶段：⼀是常规清管，通常使⽤软体清管器、⽪碗清管器、磁⼒清管器、测径清管器完成，⽬的是清除管内杂质、⽔及硫酸根还原菌（厌氧菌）等，减缓管道内腐蚀，降低管道阻⼒，初步评估⼏何检测器能否顺利通过。
⼆是⼏何检测，除上⾯说的检查管道存在变形和椭圆度，还有就是检测评估漏测检测器能否顺利通过。
三是“漏磁检测”，主要是查找管道⾦属损失缺陷、焊接缺陷、盗油阀等。
现场内检测⼯作完成后，进⼊以下⼯作流程：对海量数据进⾏分析；出具初步报告，查找重⼤缺陷；出具正式报告，开挖验证；管道缺陷评价，制定修复计划；制定修复⽅案，完成缺陷修复，消除管道本体隐患。
各类管道检测技术的解析一、超声波检测技术超声波检测技术是一种非破坏性检测方法，利用超声波在材料中的传播特性，通过测量超声波在材料中的传播速度、反射和衰减等信息，来判断管道内部是否存在缺陷。
超声波检测技术具有检测速度快、灵敏度高、可实时监测等优点，适用于各种材质的管道检测。
二、电磁检测技术电磁检测技术是一种基于电磁场原理的检测方法，通过测量管道周围的电磁场分布，来判断管道内部是否存在缺陷。
电磁检测技术具有检测范围广、速度快、对管道材质要求低等优点，适用于金属管道的检测。
三、红外线检测技术红外线检测技术是一种基于红外线辐射原理的检测方法，通过测量管道表面和内部的红外线辐射强度，来判断管道内部是否存在缺陷。
红外线检测技术具有检测范围广、速度快、对管道材质要求低等优点，适用于各种材质的管道检测。
四、漏磁检测技术漏磁检测技术是一种基于磁场泄漏原理的检测方法，通过测量管道表面的磁场泄漏情况，来判断管道内部是否存在缺陷。
漏磁检测技术具有检测范围广、速度快、对管道材质要求低等优点，适用于金属管道的检测。
五、声波检测技术声波检测技术是一种基于声波传播原理的检测方法，通过测量声波在管道中的传播速度、反射和衰减等信息，来判断管道内部是否存在缺陷。
声波检测技术具有检测速度快、灵敏度高、可实时监测等优点，适用于各种材质的管道检测。
六、光纤检测技术光纤检测技术是一种基于光纤传感原理的检测方法，通过测量光纤在管道中的传输性能，来判断管道内部是否存在缺陷。
光纤检测技术具有检测范围广、速度快、对管道材质要求低等优点，适用于各种材质的管道检测。
各类管道检测技术各有优缺点，适用于不同的管道材质和检测需求。
在实际应用中，应根据具体情况选择合适的检测技术，以确保管道的安全性和可靠性。
同时，随着科技的发展，管道检测技术也在不断进步，未来将会有更多先进的检测技术应用于管道检测和维护领域。
七、涡流检测技术涡流检测技术是一种基于电磁感应原理的检测方法，通过在管道表面产生涡流，并测量涡流的分布和变化，来判断管道内部是否存在缺陷。

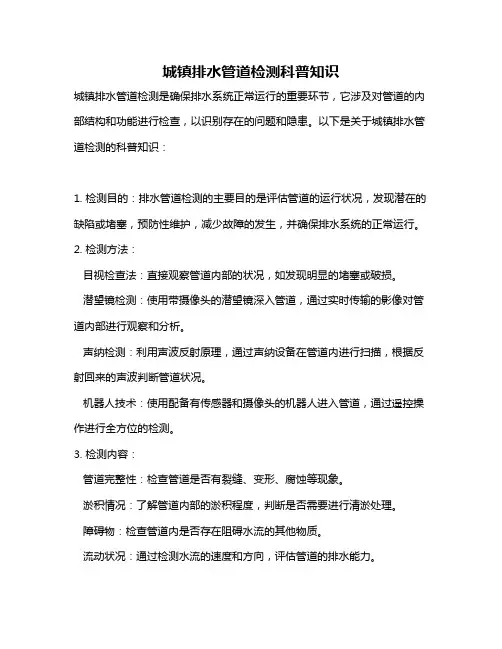

城镇排水管道检测科普知识城镇排水管道检测是确保排水系统正常运行的重要环节，它涉及对管道的内部结构和功能进行检查，以识别存在的问题和隐患。
以下是关于城镇排水管道检测的科普知识：1. 检测目的：排水管道检测的主要目的是评估管道的运行状况，发现潜在的缺陷或堵塞，预防性维护，减少故障的发生，并确保排水系统的正常运行。
2. 检测方法：目视检查法：直接观察管道内部的状况，如发现明显的堵塞或破损。
潜望镜检测：使用带摄像头的潜望镜深入管道，通过实时传输的影像对管道内部进行观察和分析。
声纳检测：利用声波反射原理，通过声纳设备在管道内进行扫描，根据反射回来的声波判断管道状况。
机器人技术：使用配备有传感器和摄像头的机器人进入管道，通过遥控操作进行全方位的检测。
3. 检测内容：管道完整性：检查管道是否有裂缝、变形、腐蚀等现象。
淤积情况：了解管道内部的淤积程度，判断是否需要进行清淤处理。
障碍物：检查管道内是否存在阻碍水流的其他物质。
流动状况：通过检测水流的速度和方向，评估管道的排水能力。
4. 检测结果分析：根据检测结果，分析管道存在的问题和潜在的风险，提出相应的维护或修复建议。
5. 注意事项：在进行管道检测前，应充分了解管道的布局和走向，避免造成不必要的损坏。
确保检测人员的安全，采取必要的安全措施，如佩戴防护装备等。
对于存在有毒有害气体的环境，应使用防爆设备或进行通风处理，以确保安全。
6. 定期检测：为了确保排水管道的长期稳定运行，建议定期进行管道检测，一般可结合城市排水设施的实际情况及维护保养周期进行。
城镇排水管道检测是一项专业性较强的工作，需要专业的技术和设备支持。
通过科学的检测方法和分析手段，可以更好地了解排水管道的运行状况，为维护和管理提供依据。
管道无损检测常用方法
管道无损检测是指在不破坏管道结构的情况下，通过一系列的检测方法来评估管道的健康状况。
常用的方法包括：
1. 超声波检测，利用超声波在材料中传播的特性，通过探头和接收器来检测管道内部的缺陷、腐蚀、厚度变化等情况。
这种方法适用于各种材料的管道，包括金属和非金属材料。
2. X射线检测，通过使用X射线穿透管道材料，检测管道内部的缺陷、焊接质量、管壁厚度等情况。
这种方法对于金属管道的检测效果较好，但需要专业设备和操作人员，且对辐射安全有一定要求。
3. 磁粉检测，在管道表面涂覆磁粉，通过施加磁场，可以检测管道表面和近表面的裂纹、疲劳等缺陷。
这种方法适用于铁磁性材料的管道。
4. 声发射检测，通过监测管道结构在加载过程中产生的微小声波信号，来识别管道内部的裂纹、腐蚀、疲劳等问题。
这种方法可以实时监测管道的健康状况，对于高压管道尤为重要。
5. 磁致伸缩检测，利用管道材料在磁场中的磁致伸缩效应，来检测管道内部的应力、疲劳、腐蚀等情况。
这种方法对于金属管道的应力评估较为有效。
以上是常用的管道无损检测方法，每种方法都有其适用的材料和场景，综合使用这些方法可以全面评估管道的健康状况，确保管道运行安全。

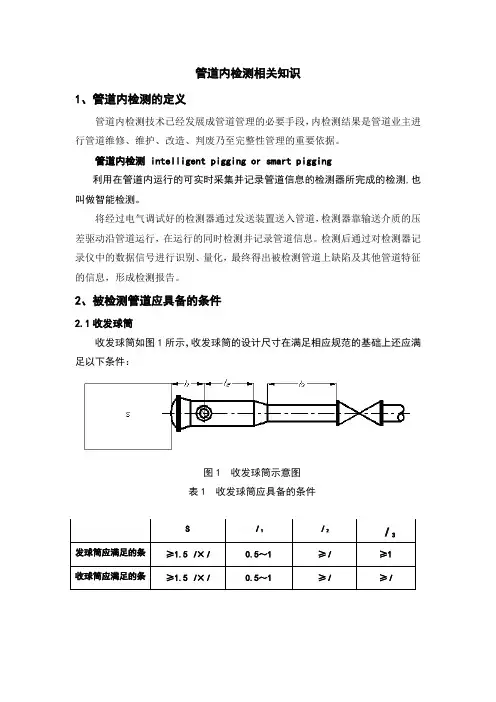

管道内检测相关知识1、管道内检测的定义管道内检测技术已经发展成管道管理的必要手段，内检测结果是管道业主进行管道维修、维护、改造、判废乃至完整性管理的重要依据。
管道内检测 intelligent pigging or smart pigging利用在管道内运行的可实时采集并记录管道信息的检测器所完成的检测,也叫做智能检测。
将经过电气调试好的检测器通过发送装置送入管道，检测器靠输送介质的压差驱动沿管道运行，在运行的同时检测并记录管道信息。
检测后通过对检测器记录仪中的数据信号进行识别、量化，最终得出被检测管道上缺陷及其他管道特征的信息，形成检测报告。
2、被检测管道应具备的条件2.1收发球筒收发球筒如图1所示，收发球筒的设计尺寸在满足相应规范的基础上还应满足以下条件：图1 收发球筒示意图表1 收发球筒应具备的条件对于长输管线上安装的收发球筒，以前多用于管道清管器的收发，在SY/T0533-94《清管设备设计技术规定》中有明确要求，本次制定标准考虑到检测器收发球筒的设计、安装不仅要满足清管器的要求，还要满足发送和接收检测器的特殊要求。
检测器一般都比同规格清管器的长度长、重量大、多节组合，收发操作要借助于辅助机具，因此对球筒的长度与操作场地的面积都有要求。
由于不同规格，不同类型的检测设备没有统一长度，因此规定中以特定的检测器长度为单位长度提出要求。
2.2三通2.2.1 开孔直径大于30%管道正常外径的三通应设置挡条或挡板。
参照国内外相关规定以及多年来清管检测的施工经验，直径大于30%管道正常外径的开孔有可能对检测设备运行产生影响或造成卡球，应按照相关规定设置档条或者挡板。
2.2.2 套管三通开孔区域轴向长度应不大于管道外径。
检测器的运行一般由多节组成，以第一节为驱动节，牵引检测器沿管道运行。
其两皮碗密封长度一般为管道外径的1.1--1.4倍，如套管三通开孔区域长度大于皮碗间距，就有可能造成泄流，导致检测器或清管器的卡堵。

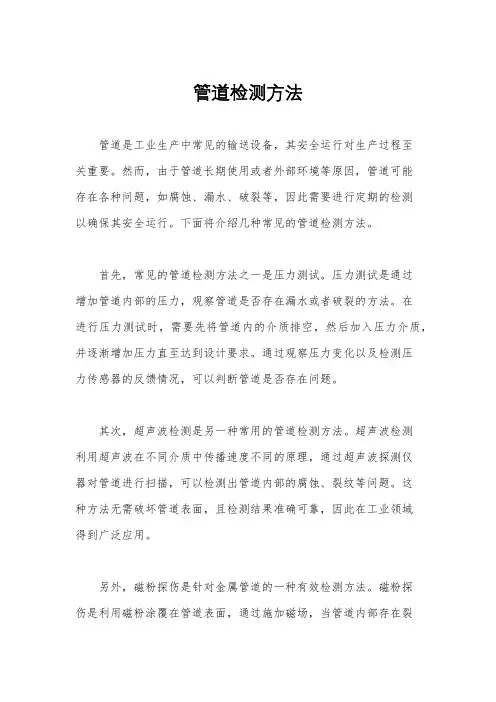

管道检测方法管道是工业生产中常见的输送设备，其安全运行对生产过程至关重要。
然而，由于管道长期使用或者外部环境等原因，管道可能存在各种问题，如腐蚀、漏水、破裂等，因此需要进行定期的检测以确保其安全运行。
下面将介绍几种常见的管道检测方法。
首先，常见的管道检测方法之一是压力测试。
压力测试是通过增加管道内部的压力，观察管道是否存在漏水或者破裂的方法。
在进行压力测试时，需要先将管道内的介质排空，然后加入压力介质，并逐渐增加压力直至达到设计要求。
通过观察压力变化以及检测压力传感器的反馈情况，可以判断管道是否存在问题。
其次，超声波检测是另一种常用的管道检测方法。
超声波检测利用超声波在不同介质中传播速度不同的原理，通过超声波探测仪器对管道进行扫描，可以检测出管道内部的腐蚀、裂纹等问题。
这种方法无需破坏管道表面，且检测结果准确可靠，因此在工业领域得到广泛应用。
另外，磁粉探伤是针对金属管道的一种有效检测方法。
磁粉探伤是利用磁粉涂覆在管道表面，通过施加磁场，当管道内部存在裂纹或者缺陷时，磁粉会在缺陷处产生磁粉聚集现象，从而可以通过观察磁粉的分布情况来判断管道是否存在问题。
最后，红外热像检测是一种适用于高温管道的检测方法。
红外热像检测利用红外热像仪对管道表面进行扫描，通过检测管道表面的热量分布情况，可以判断管道是否存在漏热或者渗热现象，从而及时发现管道内部存在的问题。
综上所述，管道的检测方法多种多样，每种方法都有其适用的场景和特点。
在实际应用中，可以根据管道的材质、工作环境、检测要求等因素选择合适的检测方法，以确保管道的安全运行。
希望以上介绍的管道检测方法能够对大家有所帮助。
