不同缓凝剂对自流平砂浆性能的影响

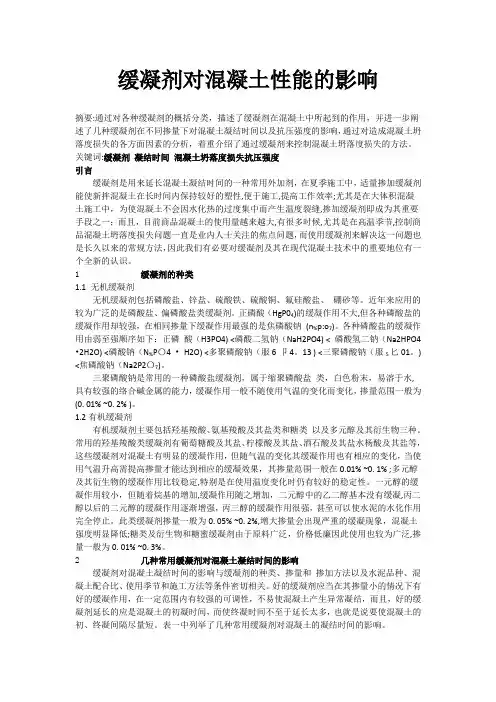

缓凝剂对混凝土性能的影响摘要:通过对各种缓凝剂的概括分类，描述了缓凝剂在混凝土中所起到的作用，并进一步阐述了几种缓凝剂在不同掺量下对混凝土凝结时间以及抗压强度的影响，通过对造成混凝土坍落度损失的各方面因素的分析，着重介绍了通过缓凝剂来控制混凝土坍落度损失的方法。

关键词:缓凝剂凝结时间混凝土坍落度损失抗压强度引言缓凝剂是用来延长混凝土凝结时间的一种常用外加剂，在夏季施工中，适量掺加缓凝剂能使新拌混凝土在长时间内保持较好的塑性,便于施工,提高工作效率;尤其是在大体积混凝土施工中，为使混凝土不会因水化热的过度集中而产生温度裂缝,掺加缓凝剂即成为其重要手段之一；而且，目前商品混凝土的使用量越来越大,有很多时候,尤其是在高温季节,控制商品混凝土坍落度损失问题一直是业内人士关注的焦点问题，而使用缓凝剂来解决这一问题也是长久以来的常规方法，因此我们有必要对缓凝剂及其在现代混凝土技术中的重要地位有一个全新的认识。

1 缓凝剂的种类1.1 无机缓凝剂无机缓凝剂包括磷酸盐、锌盐、硫酸铁、硫酸铜、氟硅酸盐、硼砂等。

近年来应用的较为广泛的是磷酸盐、偏磷酸盐类缓凝剂。

正磷酸（HgP04)的缓凝作用不大,但各种磷酸盐的缓凝作用却较强，在相同掺量下缓凝作用最强的是焦磷酸钠(n%p:o7)。

各种磷酸盐的缓凝作用由弱至强顺序如下：正磷酸（H3PO4) <磷酸二氢钠（NaH2PO4) < 磷酸氢二钠（Na2HPO4 •2H2O) <磷酸钠（N%P〇4 •H2O) <多聚磷酸钠（服6卩4。

13 ) <三聚磷酸钠（服5匕01。

) <焦磷酸钠（Na2P2〇7)。

三聚磷酸钠是常用的一种磷酸盐缓凝剂，属于缩聚磷酸盐类，白色粉末，易溶于水,具有较强的络合碱金属的能力，缓凝作用一般不随使用气温的变化而变化，掺量范围一般为(0. 01% ~0. 2% )。

1.2有机缓凝剂有机缓凝剂主要包括羟基羧酸、氨基羧酸及其盐类和糖类以及多元醇及其衍生物三种。

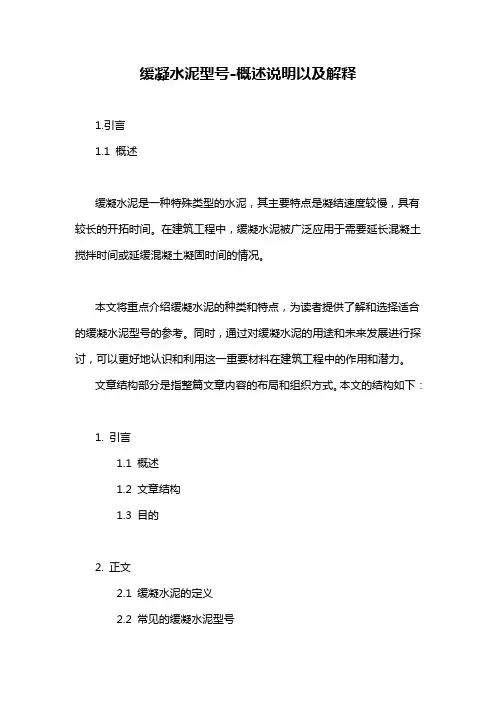

缓凝水泥型号-概述说明以及解释1.引言1.1 概述缓凝水泥是一种特殊类型的水泥，其主要特点是凝结速度较慢，具有较长的开拓时间。

在建筑工程中，缓凝水泥被广泛应用于需要延长混凝土搅拌时间或延缓混凝土凝固时间的情况。

本文将重点介绍缓凝水泥的种类和特点，为读者提供了解和选择适合的缓凝水泥型号的参考。

同时，通过对缓凝水泥的用途和未来发展进行探讨，可以更好地认识和利用这一重要材料在建筑工程中的作用和潜力。

文章结构部分是指整篇文章内容的布局和组织方式。

本文的结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 缓凝水泥的定义2.2 常见的缓凝水泥型号2.3 缓凝水泥的特点和用途3. 结论3.1 总结缓凝水泥的重要性3.2 探讨不同型号缓凝水泥的适用场景3.3 展望缓凝水泥的未来发展文章结构的设计旨在清晰地呈现论述的逻辑顺序，使读者能够更好地理解文章的内容和结论。

通过引言引入主题，正文展开对缓凝水泥的介绍和分析，结论部分对正文内容进行总结，并展望未来发展方向。

整体结构紧凑，逻辑清晰，使读者能够系统地了解缓凝水泥的相关知识。

1.3 目的：本文的目的在于探讨缓凝水泥在建筑工程中的重要性和应用情况。

通过介绍常见的缓凝水泥型号、特点和用途，让读者了解不同型号缓凝水泥的特点和适用场景，以便在实际工程中选择合适的材料。

同时，通过展望缓凝水泥的未来发展，希望能引领读者对该领域的关注和深入研究，促进建筑工程领域的技术进步和发展。

}请编写文章1.3 目的部分的内容2.正文2.1 缓凝水泥的定义缓凝水泥是一种特殊的水泥产品，它具有较低的初凝和凝结速度，可以延长混凝土的凝结时间，从而提高混凝土的工作性能和可塑性。

缓凝水泥通常是通过在水泥生产过程中添加一定比例的缓凝剂，如硫铝酸盐或硅酸盐来实现的。

与普通水泥相比，缓凝水泥在刚浇筑的混凝土中能够减少裂缝的产生，提高混凝土的密实性和耐久性，使混凝土结构更加坚固和耐久。

过掺缓凝剂对混凝土性能的影响及处理1 概述现在很多混凝土搅拌站使用的外加剂常有两种：一种是高效减水剂，主要起到高效减水的作用，没有或仅有很小的缓凝作用；一种是高效缓凝剂，主要起到高效缓凝的作用，仅有很小的减水作用。

减水剂又称塑化剂或分散剂。

拌和混凝土时加入适量的减水剂，可使水泥颗粒分散均匀，同时将水泥颗粒包裹的水份释放出来，从而能明显减少混凝土用水量。

减水剂的作用是在保持混凝土配合比不变的情况下，改善其工作性；或在保持工作性不变的情况下减少用水量，提高混凝土强度；或在保持强度不变时减少水泥用量，节约水泥，降低成本。

同时，加入减水剂后混凝土更为均匀密实，改善一系列物理化学性能，如抗渗性、抗冻性、抗侵蚀性等，提高了混凝土的耐久性；缓凝剂能延缓混凝土凝结硬化时间，便于施工；能使混凝土浆体水化速度减慢，延长水化放热过程。

使用时减水剂、缓凝剂分别储存于两个储罐中，分别通过称量系统掺加到搅拌机中。

在生产过程中，不可避免的会发生由于称量系统问题而出现外加剂过掺的现象。

所谓称量系统问题有可能因为外加剂的下料蝶阀没关上就开始称量，致使外加剂直接漏进搅拌机中；也可能由于蝶阀或外加剂秤泄漏；也可能由于称量时出现较大误差。

由于高效减水剂过掺会使混凝土严重离析，在出场检验时很容易发现，在此就不再讨论了。

高效缓凝剂由于只有很小的减水作用，在实际生产中过掺时不会使混凝土塌落度过大而严重离析，比较难发现。

本文只讨论一下高效缓凝剂过掺时在商品混凝土生产过程中所表现出来的现象、对混凝土性能的影响及其处理方法。

2 缓凝剂过掺时在生产过程中出现的现象2.1 在自动配料系统中可观察到的现象无论是哪种液体外加剂，如果出现过掺现象，总可以在配料系统中表现出来。

如果出现较大称量误差，在缓凝剂称量显示仪表中就可以直接看到所称重量；如果是放料蝶阀没关紧或泄漏，称量仪表中的数值增加的速度会比正常的速度要慢很多；如果是蝶阀没关上就称量，可以发现重量显示仪表中的数值一直在零左右摇摆，仪表上的数值时正时负，变化幅度较大且不会达到称量值。

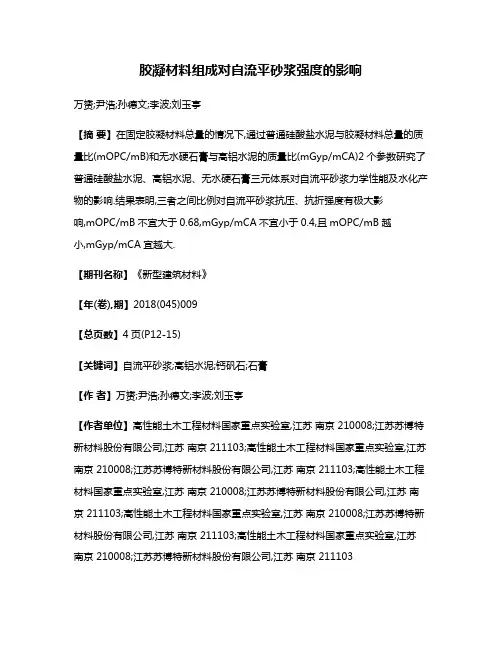

胶凝材料组成对自流平砂浆强度的影响万赟;尹浩;孙德文;李波;刘玉亭【摘要】在固定胶凝材料总量的情况下,通过普通硅酸盐水泥与胶凝材料总量的质量比(mOPC/mB)和无水硬石膏与高铝水泥的质量比(mGyp/mCA)2个参数研究了普通硅酸盐水泥、高铝水泥、无水硬石膏三元体系对自流平砂浆力学性能及水化产物的影响.结果表明,三者之间比例对自流平砂浆抗压、抗折强度有极大影响,mOPC/mB不宜大于0.68,mGyp/mCA不宜小于0.4,且mOPC/mB越小,mGyp/mCA宜越大.【期刊名称】《新型建筑材料》【年(卷),期】2018(045)009【总页数】4页(P12-15)【关键词】自流平砂浆;高铝水泥;钙矾石;石膏【作者】万赟;尹浩;孙德文;李波;刘玉亭【作者单位】高性能土木工程材料国家重点实验室,江苏南京 210008;江苏苏博特新材料股份有限公司,江苏南京 211103;高性能土木工程材料国家重点实验室,江苏南京 210008;江苏苏博特新材料股份有限公司,江苏南京 211103;高性能土木工程材料国家重点实验室,江苏南京 210008;江苏苏博特新材料股份有限公司,江苏南京 211103;高性能土木工程材料国家重点实验室,江苏南京 210008;江苏苏博特新材料股份有限公司,江苏南京 211103;高性能土木工程材料国家重点实验室,江苏南京 210008;江苏苏博特新材料股份有限公司,江苏南京 211103【正文语种】中文【中图分类】TU528.230 引言水泥基自流平砂浆具有流平性好、硬化快、抗冲击、环保性好等诸多优点，在大型商场、医院、写字楼、学校及家装领域得到广泛使用[1-2]。

为了达到良好的早期强度和抗裂特性，早强水泥、石膏和硅酸盐水泥复合使用是常见的胶凝材料体系[3]，硫铝酸盐水泥和高铝水泥是自流平中最常用的早强水泥，本文研究主要针对高铝早强的自流平体系。

在三元胶凝材料体系中，高铝水泥和石膏提供膨胀源和早期强度组分，硅酸盐水泥可以使体系获得较稳定的长期强度。

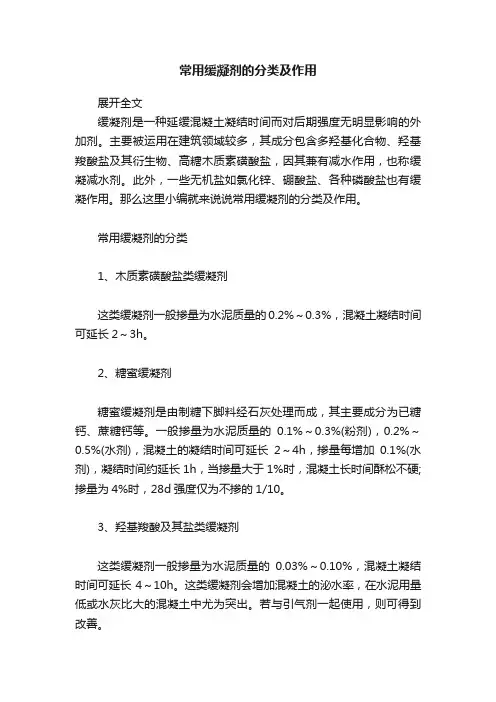

常用缓凝剂的分类及作用展开全文缓凝剂是一种延缓混凝土凝结时间而对后期强度无明显影响的外加剂。

主要被运用在建筑领域较多，其成分包含多羟基化合物、羟基羧酸盐及其衍生物、高糖木质素磺酸盐，因其兼有减水作用，也称缓凝减水剂。

此外，一些无机盐如氯化锌、硼酸盐、各种磷酸盐也有缓凝作用。

那么这里小编就来说说常用缓凝剂的分类及作用。

常用缓凝剂的分类1、木质素磺酸盐类缓凝剂这类缓凝剂一般掺量为水泥质量的0.2%～0.3%，混凝土凝结时间可延长2～3h。

2、糖蜜缓凝剂糖蜜缓凝剂是由制糖下脚料经石灰处理而成，其主要成分为已糖钙、蔗糖钙等。

一般掺量为水泥质量的0.1%～0.3%(粉剂)，0.2%～0.5%(水剂)，混凝土的凝结时间可延长2～4h，掺量每增加0.1%(水剂)，凝结时间约延长1h，当掺量大于1%时，混凝土长时间酥松不硬;掺量为4%时，28d强度仅为不掺的1/10。

3、羟基羧酸及其盐类缓凝剂这类缓凝剂一般掺量为水泥质量的0.03%～0.10%，混凝土凝结时间可延长4～10h。

这类缓凝剂会增加混凝土的泌水率，在水泥用量低或水灰比大的混凝土中尤为突出。

若与引气剂一起使用，则可得到改善。

缓凝剂的作用缓凝剂、缓凝减水剂及缓凝高效减水剂可用于大体积混凝土、碾压混凝土、炎热气候条件下施工的混凝土、大面积浇筑的混凝土、避免冷缝产生的混凝土、需较长时间停放或长距离运输的混凝土、自流平免振混凝土、滑模施工或拉模施工的混凝土及其他需要延缓凝结时间的混凝土。

缓凝高效减水剂可制备高强高性能混凝土。

总的来说，无论是何种类型的缓凝剂，主要目的都是为了进行加工混凝土的需要，只是不同类型的缓凝剂对应的掺量和缓凝时间也会有一定的差异，所以挑选缓凝剂前一定要对相应的施工环境做好仔细的评估，以便有更好的施工效果。

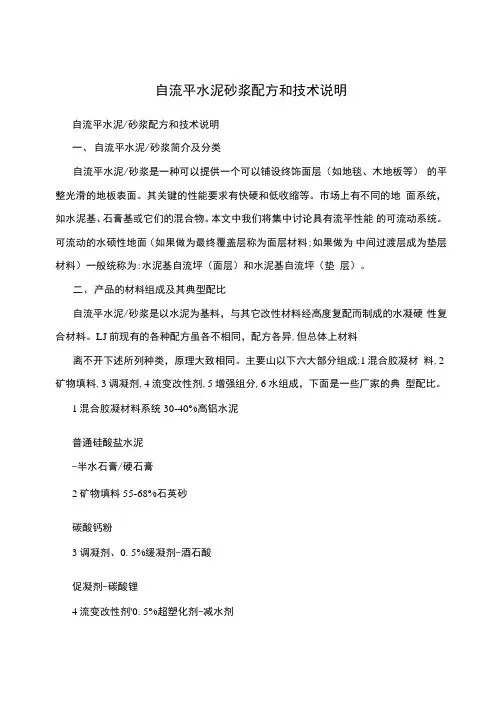

自流平水泥砂浆配方和技术说明自流平水泥/砂浆配方和技术说明一、自流平水泥/砂浆简介及分类自流平水泥/砂浆是一种可以提供一个可以铺设终饰面层（如地毯、木地板等）的平整光滑的地板表面。

其关键的性能要求有快硬和低收缩等。

市场上有不同的地面系统，如水泥基、石膏基或它们的混合物。

本文中我们将集中讨论具有流平性能的可流动系统。

可流动的水硕性地面（如果做为最终覆盖层称为面层材料;如果做为中间过渡层成为垫层材料）一般统称为:水泥基自流坪（面层）和水泥基自流坪（垫层）。

二、产品的材料组成及其典型配比自流平水泥/砂浆是以水泥为基料，与其它改性材料经高度复配而制成的水凝硬性复合材料。

LJ前现有的各种配方虽各不相同，配方各异,但总体上材料离不开下述所列种类，原理大致相同。

主要山以下六大部分组成:1混合胶凝材料,2矿物填料,3调凝剂,4流变改性剂,5增强组分,6水组成，下面是一些厂家的典型配比。

1混合胶凝材料系统30-40%高铝水泥普通硅酸盐水泥-半水石膏/硬石膏2矿物填料55-68%石英砂碳酸钙粉3调凝剂、0. 5%缓凝剂-酒石酸促凝剂-碳酸锂4流变改性剂'0. 5%超塑化剂-减水剂消泡剂稳定剂5增强组份1-4%可再分散胶粉620%-25% 水三、配方及材料功能性说明自流平水泥/砂浆是最复杂的水泥砂浆配方。

一般山10种以上的组份构成，下面是水泥基自流坪垫层的配方Self-Leveling Underlay Mortar 水泥基自流坪垫层Raw Material 原材料Dosage 比例OPC普硅水泥42. 5R 28HAC625 高铝水泥CA-50 10 Quartz Sand 石英砂70-140mesh 41. 11 Calcium Carbonate 碳酸钙oOOmesh 16. 2 Hemihydrate Gypsum 半水石膏1 Anhydrite 无水石膏(硬石膏)6Latex Powder 乳胶粉AXILATTM HP8029 1. 5 Cellulose Ether 纤维素瞇MHPC500PF 0. 06 Superplasticizer 减水剂SMF10 0. 6Defoamer 消泡剂AXILATTM DF 770 DD 0. 2Tartaric Acid 酒石酸200 |z| 0. 18Lithium Carbonate 碳酸锂800 U 0. 15Calcium Hydrate 熟石灰1Total 总量100注:5?以上施工。

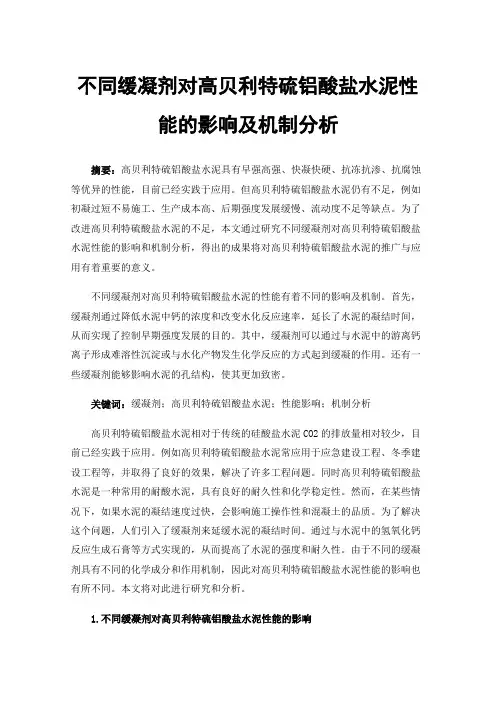

不同缓凝剂对高贝利特硫铝酸盐水泥性能的影响及机制分析摘要：高贝利特硫铝酸盐水泥具有早强高强、快凝快硬、抗冻抗渗、抗腐蚀等优异的性能，目前已经实践于应用。

但高贝利特硫铝酸盐水泥仍有不足，例如初凝过短不易施工、生产成本高、后期强度发展缓慢、流动度不足等缺点。

为了改进高贝利特硫酸盐水泥的不足，本文通过研究不同缓凝剂对高贝利特硫铝酸盐水泥性能的影响和机制分析，得出的成果将对高贝利特硫铝酸盐水泥的推广与应用有着重要的意义。

不同缓凝剂对高贝利特硫铝酸盐水泥的性能有着不同的影响及机制。

首先，缓凝剂通过降低水泥中钙的浓度和改变水化反应速率，延长了水泥的凝结时间，从而实现了控制早期强度发展的目的。

其中，缓凝剂可以通过与水泥中的游离钙离子形成难溶性沉淀或与水化产物发生化学反应的方式起到缓凝的作用。

还有一些缓凝剂能够影响水泥的孔结构，使其更加致密。

关键词：缓凝剂；高贝利特硫铝酸盐水泥；性能影响；机制分析高贝利特硫铝酸盐水泥相对于传统的硅酸盐水泥CO2的排放量相对较少，目前已经实践于应用。

例如高贝利特硫铝酸盐水泥常应用于应急建设工程、冬季建设工程等，并取得了良好的效果，解决了许多工程问题。

同时高贝利特硫铝酸盐水泥是一种常用的耐酸水泥，具有良好的耐久性和化学稳定性。

然而，在某些情况下，如果水泥的凝结速度过快，会影响施工操作性和混凝土的品质。

为了解决这个问题，人们引入了缓凝剂来延缓水泥的凝结时间。

通过与水泥中的氢氧化钙反应生成石膏等方式实现的，从而提高了水泥的强度和耐久性。

由于不同的缓凝剂具有不同的化学成分和作用机制，因此对高贝利特硫铝酸盐水泥性能的影响也有所不同。

本文将对此进行研究和分析。

1.不同缓凝剂对高贝利特硫铝酸盐水泥性能的影响1.1不同缓凝剂对水泥砂浆凝结时间的影响普通硫酸盐：添加普通硫酸盐作为缓凝剂，可以延长高贝利特硫铝酸盐水泥砂浆的凝结时间。

硫酸盐离子与水泥中的高贝利特硫铝酸盐发生化学反应，消耗了一部分水泥石中的酸铝，从而减缓了水泥石的硬化速度。

缓凝剂作用机理及对水泥混凝土的性能影响研究发布时间：2021-06-08T14:30:31.220Z 来源：《基层建设》2021年第4期作者：于海熊军[导读] 摘要：缓凝剂是一种能推迟水泥水化反应，从而延长混凝土的凝结时间，使新拌混凝土较长时间保持塑性，方便浇注，提高施工效率，同时对混凝土后期各项性能不会造成不良影响的外加剂。

天津市政工程设计研究总院有限公司天津市 300392摘要：缓凝剂是一种能推迟水泥水化反应，从而延长混凝土的凝结时间，使新拌混凝土较长时间保持塑性，方便浇注，提高施工效率，同时对混凝土后期各项性能不会造成不良影响的外加剂。

本文从缓凝剂对水泥混凝土的作用机理进行研究，并对施工控制措施提出具体要求，以期为提高混凝土的路用性能提供技术支撑。

关键词：缓凝剂；混凝土；作用机理；1 缓凝剂的作用机理一般来讲，多数有机缓凝剂有表面活性，它们在固-液界面上产生吸附，改变固体粒子表面性质；或是通过分子中亲水基团吸附大量水分子形成较厚的水膜层，使晶体从相互接触到屏蔽，改变了结构形成过程；或是通过其分子中的某些官能团与游离的Ca生成难溶性的钙盐吸附于矿物颗粒表面，从而抑制水泥的水化进程，起到缓凝效果。

大多数无机缓凝剂能与水泥生成复盐（如钙矾石），沉淀于水泥矿物颗粒表面，抑制水泥水化。

缓凝剂的机理较为复杂，通常是以上多种缓凝剂机理综合作用的结果。

图1 缓凝剂原理图1.1 无机缓凝剂作用机理水泥凝胶体凝聚过程的发展取决于水泥矿物的组成和胶体粒子间的相互作用，同时也取决于水泥浆体中电解质的存在状态。

如果胶体粒子之间存在相当强的斥力，水泥凝胶体系将是稳定的，否则将产生凝聚。

电解质能在水泥矿物颗粒表面构成双电层，并阻止粒子的相互结合。

当电解质过量时，双电层被压缩，粒子间的引力强，水泥凝胶体开始凝聚。

此外，高价离子能通过离子交换和吸附作用来影响双电层结构。

胶体粒子外界的高价离子可以进入胶体粒子的扩散层中，甚至紧密层中，置换出低价离子，导致双电层中反号离子数量减少，扩散层减薄，动电电位的绝对值也随之降低，水泥浆体的凝聚作用加强，产生凝聚现象；同样的道理，若胶体粒子外界低价离子浓度较高时，可以将扩散层中的高价离子置换出来，从而使动电电位绝对值增大，颗粒减斥力增大，水泥浆体的流动能力提高。

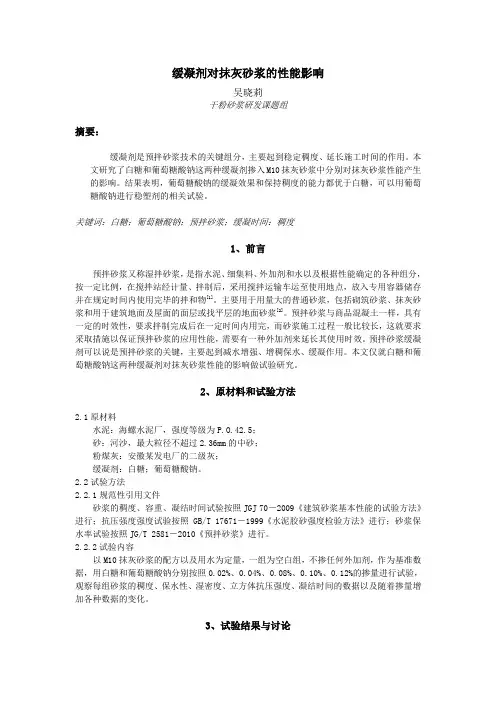

缓凝剂对抹灰砂浆的性能影响吴晓莉干粉砂浆研发课题组摘要：缓凝剂是预拌砂浆技术的关键组分，主要起到稳定稠度、延长施工时间的作用。

本文研究了白糖和葡萄糖酸钠这两种缓凝剂掺入M10抹灰砂浆中分别对抹灰砂浆性能产生的影响。

结果表明，葡萄糖酸钠的缓凝效果和保持稠度的能力都优于白糖，可以用葡萄糖酸钠进行稳塑剂的相关试验。

关键词：白糖；葡萄糖酸钠；预拌砂浆；缓凝时间：稠度1、前言预拌砂浆又称湿拌砂浆，是指水泥、细集料、外加剂和水以及根据性能确定的各种组分，按一定比例，在搅拌站经计量、拌制后，采用搅拌运输车运至使用地点，放入专用容器储存并在规定时间内使用完毕的拌和物[1]。

主要用于用量大的普通砂浆，包括砌筑砂浆、抹灰砂浆和用于建筑地面及屋面的面层或找平层的地面砂浆[2]。

预拌砂浆与商品混凝土一样，具有一定的时效性，要求拌制完成后在一定时间内用完，而砂浆施工过程一般比较长，这就要求采取措施以保证预拌砂浆的应用性能，需要有一种外加剂来延长其使用时效。

预拌砂浆缓凝剂可以说是预拌砂浆的关键，主要起到减水增强、增稠保水、缓凝作用。

本文仅就白糖和葡萄糖酸钠这两种缓凝剂对抹灰砂浆性能的影响做试验研究。

2、原材料和试验方法2.1原材料水泥：海螺水泥厂，强度等级为P.O.42.5；砂：河沙，最大粒径不超过2.36mm的中砂；粉煤灰：安徽某发电厂的二级灰；缓凝剂：白糖；葡萄糖酸钠。

2.2试验方法2.2.1规范性引用文件砂浆的稠度、容重、凝结时间试验按照JGJ 70－2009《建筑砂浆基本性能的试验方法》进行；抗压强度强度试验按照GB/T 17671－1999《水泥胶砂强度检验方法》进行；砂浆保水率试验按照JG/T 2581－2010《预拌砂浆》进行。

2.2.2试验内容以M10抹灰砂浆的配方以及用水为定量，一组为空白组，不掺任何外加剂，作为基准数据，用白糖和葡萄糖酸钠分别按照0.02%、0.04%、0.08%、0.10%、0.12%的掺量进行试验，观察每组砂浆的稠度、保水性、湿密度、立方体抗压强度、凝结时间的数据以及随着掺量增加各种数据的变化。

混凝土中添加缓凝剂的影响研究一、引言混凝土是建筑工程中常用的材料，但在使用过程中，常会遇到混凝土的凝固速度过快，使得混凝土难以加工、施工。

为了解决这一问题，可以添加缓凝剂来延缓混凝土的凝固速度，但不同类型的缓凝剂对混凝土的影响不同，因此需要进行研究。

二、影响因素1. 缓凝剂种类：目前市场上常见的缓凝剂主要分为有机缓凝剂和无机缓凝剂两种，它们在混凝土中的作用机理不同，因此对混凝土的影响也不同。

2. 添加量：缓凝剂的添加量会直接影响混凝土的凝固时间和强度发展，过量添加会降低混凝土的强度和耐久性，因此需要控制好添加量。

3. 水灰比：水灰比是混凝土中水和水泥的质量比，对混凝土的强度和耐久性有着重要的影响。

在添加缓凝剂时，需要根据混凝土的水灰比来确定添加量，以达到最佳效果。

三、实验步骤1. 实验材料准备：水泥、砂、碎石、水和缓凝剂。

2. 混凝土配合比确定：根据需要使用的混凝土强度等级和工程要求，确定混凝土的配合比。

3. 混凝土试件制备：按照混凝土配合比，将水泥、砂、碎石、水和缓凝剂混合均匀，制备混凝土试件。

4. 试件养护：将混凝土试件放置在恒温恒湿的条件下进行养护，以保证试件的强度发展。

5. 试件测试：在试件养护达到规定时间后，对试件进行强度测试和耐久性测试，并记录数据。

四、实验结果分析1. 不同类型缓凝剂对混凝土强度的影响：通过对试件强度测试数据的分析，可以得出不同类型缓凝剂对混凝土强度的影响趋势。

如有机缓凝剂会使得混凝土的早期强度降低，但对后期强度的发展影响较小，而无机缓凝剂则会使得混凝土的整体强度提高。

2. 不同添加量对混凝土强度的影响：通过对试件强度测试数据的分析，可以得出不同添加量对混凝土强度的影响趋势。

如适量添加缓凝剂可以使得混凝土的强度发展趋势更加平缓，但过量添加会降低混凝土的强度和耐久性。

3. 不同水灰比对混凝土强度的影响：通过对试件强度测试数据的分析，可以得出不同水灰比对混凝土强度的影响趋势。

不同外加剂对石膏基自流平砂浆流动性能的影响发布时间：2021-06-29T08:33:48.049Z 来源：《建筑学研究前沿》2020年26期作者：王庆1 刘猛1 夏瑞杰2 朱晨1 [导读] 以脱硫建筑石膏为基体，通过改变不同种类外加剂的掺量，研究了外加剂对石膏、水泥、钙镁粉三元体系流动性能的影响。

试验结果表明，脱硫石膏基自流平材料浆体的流动性能随着减水剂、可再分散性乳胶粉掺量的增加而先增大后减小；随消泡剂掺量的增加而增大；随HPMC掺量的增加而减小；而缓凝剂对浆体的流动性能无明显影响。

王庆1 刘猛1 夏瑞杰2 朱晨1 1．武汉三源特种建材责任有限公司湖北武汉 430083 2．武汉源锦建材科技有限公司湖北武汉 430083摘要：以脱硫建筑石膏为基体，通过改变不同种类外加剂的掺量，研究了外加剂对石膏、水泥、钙镁粉三元体系流动性能的影响。

试验结果表明，脱硫石膏基自流平材料浆体的流动性能随着减水剂、可再分散性乳胶粉掺量的增加而先增大后减小；随消泡剂掺量的增加而增大；随HPMC掺量的增加而减小；而缓凝剂对浆体的流动性能无明显影响。

关键词：脱硫石膏、外加剂、自流平、流动性能1 引言我国作为石膏资源大国，有丰富的脱硫石膏、磷石膏等资源，如何合理有效的利用石膏资源，实现低成本大规模应用，成为目前发展的热点问题[1]。

脱硫石膏是火力发电燃煤烟气脱硫产生的固体废弃物，如果处理不当，不仅占用土地资源，还会造成二次污染，严重影响了环境。

随着《固体废物污染环境防治法》的颁布实施，固废的综合利用成为企业迫切关注的问题，给排放企业带来了巨大的挑战，也带来了机遇。

脱硫石膏是一种很好的建材资源，是天然石膏等效的原材料[2]。

利用脱硫石膏制备自流平材料，不仅可以减少脱硫石膏对环境的污染，同时还可以弥补一些地区天然石膏资源的空白，带动天然石膏匮乏地区的石膏建材发展、丰富石膏建材品种，促进自流平材料的发展[3]。

脱硫石膏以二水硫酸钙（CaSO4.H2O）为主要成分，含量达80%以上，含碱量低，有害杂质较少。

缓凝剂对混凝土性能的影响摘要：混凝土凝结硬化快慢决定于水化反应的快慢。

加入缓凝剂，水泥水化反应变慢，混凝土凝结时间变长，有关混凝土性能也将随之发生变化。

当缓凝剂掺量过大，水泥反应时间过长，导致有未反应的水泥内核，直接导致混凝土相关性能的降低甚至损失。

当掺量过少时，缓凝剂未起到相应的作用，混凝土缓凝失败。

当缓凝剂和其他外加剂共用时，将使混凝土某些性能得到强化，更好适应工程应用。

关键词：混凝土性能缓凝剂缓凝作用1缓凝剂的工作原理分析1-1水泥水化反应过程水泥的水化反应主要是四种主要熟料矿物与水反应，即硅酸三钙的水化、硅酸二钙的水化、铝酸三钙的水化和铁铝酸四钙的水化。

四种矿物熟料主要水化产物为钙矾石、CSH凝胶、羟钙石。

反应过程中，铝酸三钙C3A水化速度最快、水化热最多，但是对水泥石抗压强度贡献低。

铁铝酸四钙C4AF水化速度快、水化热中等，同样对水泥石抗压强度贡献低，但是水泥石抗折强度主要来源。

硅酸三钙C3S 水化速度快、水化热多，对水泥石早期强度贡献大。

硅酸二钙C2S 水化速度慢、水化热少，对水泥石后期强度贡献大。

1-2缓凝剂的缓凝机理由文献1、文献5可知，对缓凝剂作用机理的认识主要存在四种理论: 吸附理论、络合物生成理论、沉淀理论和Ca( OH) 2 结晶理论。

吸附理论认为大多数有机缓凝剂具有表面活性, 能在水泥颗粒的固液界面吸附, 改变了水泥颗粒表面的亲水性, 形成一层可抑制水泥水化的缓凝剂膜层, 从而导致混凝土凝结时间的延长。

络合物生成理论认为缓凝剂分子可以与水泥水化生成的Ca2+ 形成络盐, 在水泥水化初期控制了液相中Ca2+ 离子浓度, 阻止水泥水化相的形成, 产生缓凝作用。

比如三聚磷酸钠能与Ca2+ 生成稳定的络合物, 在水泥水化初始阶段, 阻碍了水化产物Aft 的形成, 抑制了水化产物CSH 的结晶成长, 延缓了C3 S 和C3A 的水化。

沉淀理论认为有机或无机缓凝剂通过在水泥颗粒表面形成一层不溶性的薄层, 阻止水泥颗粒与水的接触, 因而延缓了水泥的水化, 起到缓凝作用。

水泥基自流平砂浆具有高流动度、施工简便、劳动强度低、光洁平整、强度值高、流平层厚度薄及耐水耐酸性良好等优点，是大型超市、商场、停车场、工厂车间、仓库等地面铺筑的理想材料，也是目前建筑地面施工的一个重要发展方向。

传统水泥基自流平砂浆主要以普通硅酸盐水泥作为基料制得，存在早期强度发展较慢、收缩率高、易开裂、耐久性差等问题，限制了水泥基自流平砂浆的应用和发展。

近年来，国内外针对改善水泥基自流平砂浆的性能进行了大量的研究。

Maier、Gu、霍世金等人利用硫铝酸盐水泥硬化速度快、早期强度高的优点，研发了多种硫铝酸盐水泥基自流平砂浆，硫铝酸盐水泥水化反应生成的钙矾石，除了可以提高早期强度，还能够补偿最终制品的体积收缩。

但利用硫铝酸盐水泥制备的水泥基自流平砂浆存在以下问题：（1）硫铝酸盐水泥水化产物容易出现晶型转变，甚至导致后期强度倒缩；（2）硫铝酸盐水泥价格是普通硅酸盐水泥的4~5倍，成本高昂；（3）保质期短。

北京市建材科研所在分析国外技术的基础上，开发研制了双组分水泥基自流平砂浆。

双组分水泥基自流平砂浆由水泥为基料的粉状产品和聚合物乳液两部分组成。

相比单组分砂浆，双组分自流平砂浆各方面性能均更加突出，具有较高的弹性，在使用时可以选用液态的超塑化剂、消泡剂等，增加了便利性，保质期更长。

但由于价格昂贵，目前在工程中较少使用。

因此，如何在保证水泥基双组分自流平砂浆的高流动度、早期强度以及良好的体积稳定性的同时降低成本，是推动水泥基自流平砂浆大规模应用的关键。

本文以普通硅酸盐水泥、超细硅酸盐水泥和矿粉形成三元复合体系，通过调节胶凝材料组成和水胶比，掺入一定量的聚羧酸高效减水剂，保证砂浆的高流动性。

为克服自流平砂浆大流动度与易分层、离析的矛盾，加入稳定剂保证砂浆保水性，同时使用消泡剂、减缩剂等获得优良的流平表面。

为了消除砂浆尺寸变化引起的开裂问题，掺入适量膨胀剂，最终实现水泥基双组分自流平砂浆高强度、高质量和经济性。

稳定剂对水泥基自流平砂浆基本性能的影响
吴芳;任增洲
【期刊名称】《绿色建筑》
【年(卷),期】2009(025)006
【摘要】稳定剂具有防止砂浆泌水、离析和沉降的作用,有助于自流平砂浆形成更均匀的结构,从而提高黏接强度.本文研究了稳定剂的黏度和掺量对水泥基自流平砂浆基本性能的影响.试验结果表明:黏度较低的稳定剂B1更适合配置自流平砂浆,其适宜掺量范围为0.025%～0.05%;用其配制的自流平砂浆具有良好的工作性,硬化后的砂浆表面光滑平整,24 h抗折、抗压强度分别达5.2 MPa、13.1 MPa,28 d抗折、抗压强度分别达11.0MPa、43.4 MPa.
【总页数】4页(P41-44)
【作者】吴芳;任增洲
【作者单位】重庆大学,材料科学与工程学院,重庆,400045;重庆大学,材料科学与工程学院,重庆,400045
【正文语种】中文
【中图分类】TU528.042
【相关文献】
1.水泥基自流平砂浆稳定剂研究 [J], 蔡剑育
2.氧化石墨烯对水泥基自流平砂浆性能的影响 [J], 张则瑞;吴建东;杨敬斌;周建和;李东旭
3.外加剂对水泥基自流平砂浆流动性和力学性能的影响 [J], 范帅鹏;袁琦;何小芳
4.矿物掺合料对机制砂水泥基自流平砂浆性能的影响 [J], 单俊鸿;张景华;王荣荣;李春;赵常齐
5.缓凝剂对水泥基自流平砂浆性能的影响 [J], 董丽卿;贾陆军;蒋勇;李英丁
因版权原因，仅展示原文概要，查看原文内容请购买。
