关于液晶显示器的使用与维护

液晶显示器维修指南1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

3.屏幕亮线或者是暗线．这种问题，一般是液晶屏的故障。

亮线故障一般是连接液晶屏本体的排线出了问题暗线一般是屏的本体有漏电，以上两种问题基本上没有维修价值的，因为一块屏的价格太高了。

但是却不会影响寿命的哦4.花屏或者是白屏．这种问题一般是屏的驱动电压出了问题，如果是屏的驱动电路在主板，那么应该是主板的故障，如果屏的驱动电路在液晶屏上，一般情况下屏就应该换了，维修的风险很大的。

5.偏色故障．一般可以进入维修调整模式进行调整。

6.其它相对少见的故障干扰.在不同的工作模式下，液晶显示器有可能出现一些干扰，大部分是正常现象，有少数是电路上带来的。

因为，液晶显示器的特殊生产工艺，造成了只有在标准的工作模式下检测到的问题才能够算是故障。

怎样保护液显:1．避免屏幕内部烧坏记住，CRT显示器能够因为长期工作而烧坏，对于LCD也如此。

所以一定要记住，如果在不用的时候，一定要关闭显示器，或者降低显示器的显示亮度，否则时间长了，就会导致内部烧坏或者老化。

这种损坏一旦发生就是永久性的，无法挽回。

所以一定要引起足够的重视。

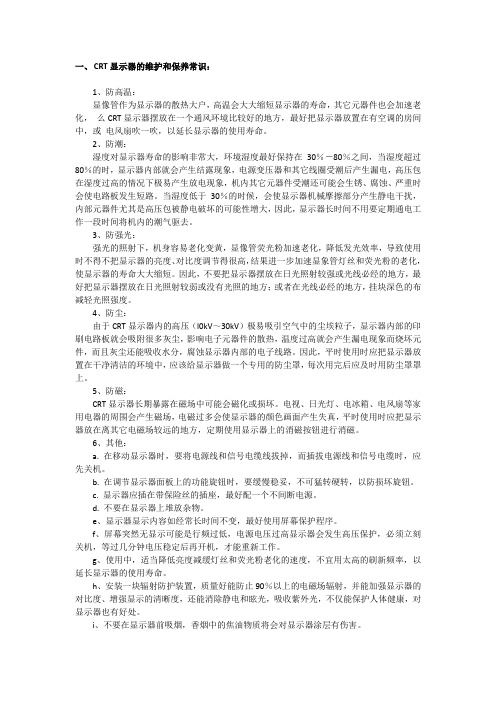

一、CRT显示器的维护和保养常识：1、防高温：显像管作为显示器的散热大户，高温会大大缩短显示器的寿命，其它元器件也会加速老化，么CRT显示器摆放在一个通风环境比较好的地方，最好把显示器放置在有空调的房间中，或电风扇吹一吹，以延长显示器的使用寿命。

2、防潮：湿度对显示器寿命的影响非常大，环境湿度最好保持在30％－80％之间，当湿度超过80％的时，显示器内部就会产生结露现象，电源变压器和其它线圈受潮后产生漏电，高压包在湿度过高的情况下极易产生放电现象，机内其它元器件受潮还可能会生锈、腐蚀、严重时会使电路板发生短路。

当湿度低于30％的时候，会使显示器机械摩擦部分产生静电干扰，内部元器件尤其是高压包被静电破坏的可能性增大，因此，显示器长时间不用要定期通电工作一段时间将机内的潮气驱去。

3、防强光：强光的照射下，机身容易老化变黄，显像管荧光粉加速老化，降低发光效率，导致使用时不得不把显示器的亮度、对比度调节得很高，结果进一步加速显象管灯丝和荧光粉的老化，使显示器的寿命大大缩短。

因此，不要把显示器摆放在日光照射较强或光线必经的地方，最好把显示器摆放在日光照射较弱或没有光照的地方；或者在光线必经的地方，挂块深色的布减轻光照强度。

4、防尘：由于CRT显示器内的高压（l0kV～30kV）极易吸引空气中的尘埃粒子，显示器内部的印刷电路板就会吸附很多灰尘，影响电子元器件的散热，温度过高就会产生漏电现象而烧坏元件，而且灰尘还能吸收水分，腐蚀显示器内部的电子线路。

因此，平时使用时应把显示器放置在干净清洁的环境中，应该给显示器做一个专用的防尘罩，每次用完后应及时用防尘罩罩上。

5、防磁：CRT显示器长期暴露在磁场中可能会磁化或损坏。

电视、日光灯、电冰箱、电风扇等家用电器的周围会产生磁场，电磁过多会使显示器的颜色画面产生失真，平时使用时应把显示器放在离其它电磁场较远的地方，定期使用显示器上的消磁按钮进行消磁。

6、其他：a. 在移动显示器时，要将电源线和信号电缆线拔掉，而插拔电源线和信号电缆时，应先关机。

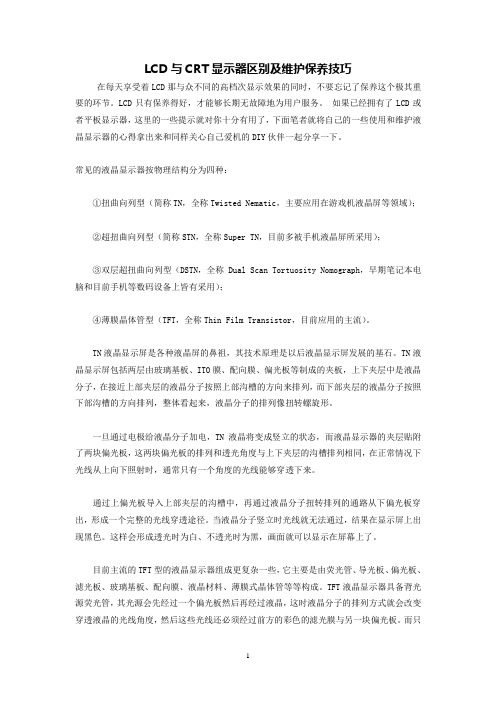

LCD与CRT显示器区别及维护保养技巧在每天享受着LCD那与众不同的高档次显示效果的同时，不要忘记了保养这个极其重要的环节。

LCD只有保养得好，才能够长期无故障地为用户服务。

如果已经拥有了LCD或者平板显示器，这里的一些提示就对你十分有用了，下面笔者就将自己的一些使用和维护液晶显示器的心得拿出来和同样关心自己爱机的DIY伙伴一起分享一下。

常见的液晶显示器按物理结构分为四种：①扭曲向列型（简称TN，全称Twisted Nematic，主要应用在游戏机液晶屏等领域）；②超扭曲向列型（简称STN，全称Super TN，目前多被手机液晶屏所采用）；③双层超扭曲向列型（DSTN，全称Dual Scan Tortuosity Nomograph，早期笔记本电脑和目前手机等数码设备上皆有采用）；④薄膜晶体管型（TFT，全称Thin Film Transistor，目前应用的主流）。

TN液晶显示屏是各种液晶屏的鼻祖，其技术原理是以后液晶显示屏发展的基石。

TN液晶显示屏包括两层由玻璃基板、ITO膜、配向膜、偏光板等制成的夹板，上下夹层中是液晶分子，在接近上部夹层的液晶分子按照上部沟槽的方向来排列，而下部夹层的液晶分子按照下部沟槽的方向排列，整体看起来，液晶分子的排列像扭转螺旋形。

一旦通过电极给液晶分子加电，TN液晶将变成竖立的状态，而液晶显示器的夹层贴附了两块偏光板，这两块偏光板的排列和透光角度与上下夹层的沟槽排列相同，在正常情况下光线从上向下照射时，通常只有一个角度的光线能够穿透下来。

通过上偏光板导入上部夹层的沟槽中，再通过液晶分子扭转排列的通路从下偏光板穿出，形成一个完整的光线穿透途径。

当液晶分子竖立时光线就无法通过，结果在显示屏上出现黑色。

这样会形成透光时为白、不透光时为黑，画面就可以显示在屏幕上了。

目前主流的TFT型的液晶显示器组成更复杂一些，它主要是由荧光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄膜式晶体管等等构成。

液晶显示器维修手册一、简介液晶显示器是现代电子设备中广泛使用的显示技术，但由于复杂的内部结构和电路，常常出现各种故障。

本手册将介绍液晶显示器的常见问题及其维修方法，以帮助读者解决问题并提高维修效率。

二、故障排查与诊断1. 无法开机- 检查电源线是否插紧- 检查插座是否通电- 检查是否有电源故障2. 显示画面异常- 出现花屏现象：重新插拔视频线，检查信号源是否正常- 显示模糊或颜色失真：检查信号线接触是否良好，进行芯片检测和更换- 亮度调节失效：检查背光灯管是否破损，更换不良效果3. 屏幕闪烁- 检查显示器与电脑的连接线是否接触良好- 检查电源是否稳定- 检查显卡驱动是否需要更新4. 触摸功能失效- 清洁触摸屏幕的表面，检查表面是否有划痕或损坏- 检查触摸板与主板的连接线是否断开- 重新校准触摸功能三、拆解与更换零件1. 工具准备- 甲字螺丝刀- 螺丝刀套装- 塑料开胶棒- 吸盘2. 拆解步骤a) 关闭电源，拔下电源线和视频线b) 使用吸盘把显示器前面板抽离c) 依次拆解背板、电路板和遮盖板，注意不要划伤电路板和相关零件3. 更换零件a) 根据故障现象找出需要更换的零件b) 谨慎拆卸故障部件，注意不要损坏其他零件c) 插入新零件，确保与相关线路连接稳固d) 重新组装显示器，注意线路的正常布放和连接四、维护与保养1. 清洁- 使用专用洁净布轻轻擦拭显示屏表面- 避免使用有腐蚀性的溶剂和清洁剂- 定期清理内部灰尘2. 使用- 避免长时间高亮度显示，以免影响屏幕寿命- 避免频繁开关屏幕，以减少电视背光管和电路板的损耗- 避免触摸屏幕用力过度，以免划伤或损坏五、安全注意事项1. 在拆解显示器时，务必注意安全，避免触电或其他意外伤害2. 当更换零件时，确保显示器断电，避免触及有电的部件3. 拆解零件时要轻拿轻放，避免损坏显示器的内部结构和电路4. 若遇到不确定的情况或操作困难，应该寻求专业人员的帮助，避免损坏设备六、结语本手册对液晶显示器的维修过程进行了简要介绍，包括故障排查与诊断、拆解与更换零件、维护与保养等方面。

液晶显示器故障检测与维护1教学目的与要求1.1 教学目的通过本模块的学习，学生能够独立完成对液晶显示器常见故障的检测与维护。

1.2 教学要求1.教学重点●显示器的基本组成和各部分功能理解●显示器故障检测与维护方法2.教学难点●显示器的各部分功能理解●显示器电源●驱动板电路●键板电路●高压板电路●液晶面板●显示器故障检测与维护方法2 本能力单元涉及的知识组织2.1本能力单元涉及的主要知识点1. 显示器的基本组成和各部分功能理解2. 显示器电源3. 驱动板电路4. 键板电路5. 高压板电路6. 液晶面板7. 显示器故障检测与维护方法2.2本能力单元需要解决的问题使学生掌握显示器进行检查和维护方法。

3核心技术和知识的理解3.1 液晶显示器故障判断方法液晶显示器的维修可以从以下方面入手。

1.电源由于解码板需要的供电电压都比较低，所以对电源的滤波效果要求比较高。

时间用长的一些机子刚开机一亮即灭，或者是平时开机工作时画面轻微的忽明忽暗，有时能开机有时不能开机，就极有可能是电源供电不足造成，这些故障在单独电源盒供电只需代换试一试就很容易解决，如果是内置供电那就需拆机检查，主查滤波电路，只要是靠近发热元件的都应该是首换对象。

也可用外接电源并上去试，因为12V和5V很容易做到。

2.高压板（灯管和高压板一起来讲）首先高压板供电良好也是至关重要，高压板坏的典型故障就是开机指示灯亮，能够控制，主机不亮或者一亮即灭。

若是灯管坏（应该说多灯的显示屏不可能一起坏，一般只是坏一根），故障也是一亮即灭。

这样就给维修人员造成一些障碍，不知道到底是灯管坏还是高压板坏，所以我建议维修人员自备一个单灯的高压驱动板，在维修时可以单独用电源驱动板，把每一根灯管都试一遍，一灯两线，两灯四线，四灯八线。

都很好接，只需接其中两根一样的线就可。

四灯六线的取两根同颜色的粗线接上可以试。

基本上不管灯管大小全部都可以试出灯管的好坏，我从12寸到3X寸都试过。

液晶显示器维修手册第一章: 引言液晶显示器维修手册是为了帮助用户了解液晶显示器的维修和故障排除方法而编写的。

本手册将提供液晶显示器常见问题的解决方案和处理方法，以确保用户能够迅速恢复屏幕的正常运行。

第二章: 基础知识在进行液晶显示器维修之前，用户需要了解一些基础知识。

液晶显示器是通过液晶技术显示图像的设备。

它是由像素组成的，每个像素都由液晶层和光源背光组成。

用户需要熟悉液晶显示器的组成部分、原理和常见故障类型。

2.1 液晶显示器的组成部分液晶显示器由多个组件组成，包括面板、背光源、控制电路、接口等。

用户需要了解这些组件的功能和相互关系。

2.2 液晶显示器的工作原理液晶显示器的工作原理包括电压控制液晶颗粒来控制光的通过、背光源的照明方式以及图像传输的过程。

用户需要熟悉这些原理，以便更好地进行维修工作。

2.3 常见故障类型液晶显示器常见故障类型包括无法开机、黑屏、色彩失真、图像闪烁等。

用户需要了解每种故障类型的原因和相应的维修方法。

第三章: 维修步骤本章将详细介绍用户在维修液晶显示器时需要采取的步骤。

3.1 故障诊断在开始维修前，用户需要先进行故障诊断。

通过观察、测试和排除法等方法，找出故障产生的原因。

3.2 维修工具和材料准备用户需要准备一些常用的维修工具和材料，如螺丝刀、电压表、焊接工具等。

这些工具和材料在维修过程中起到关键作用。

3.3 维修操作步骤在进行维修操作时，用户需要按照以下步骤进行：1) 关闭电源并拔掉电源线；2) 拆卸外壳以获得维修接触面；3) 检查电源问题，如电源线是否损坏或电源板是否故障；4) 检查信号线或接口问题，确保连接良好；5) 检查背光源是否正常运行；6) 检查控制电路和面板问题；7) 清洁显示屏和其他组件；8) 重新组装并测试修复效果。

第四章: 常见故障与解决方案本章将列举液晶显示器常见的故障情况，并提供相应的解决方案。

4.1 无法开机当液晶显示器无法开机时，可能是由于电源故障、信号线松动或电源线接触不良等原因造成。

LCD显示器保养与维护全攻略建议一：保持干燥的工作环境、避开与化学药品相接触须知道，水分是液晶的天敌，假如湿度过大，液晶显示器内部就会结露，结露之后就会发生漏电和短路现象，而且液晶显示屏也会变得模糊起来。

因而不要把液晶显示器放在潮湿的地方，更不要让任何带有水分的东西进入液晶显示器内。

假如在开机前发觉只是屏幕表面有雾气，用软布轻轻擦拭即可；假如湿气已经进入了液晶显示器，可以关闭显示器，把LCD背对阳光，或者用台灯烘烤将里面的水分蒸发掉即可。

但须留意不要把LCD屏幕对着阳光，那会引起元器件老化。

专家提示消费者，像LG等国际大厂商都特别留意售后服务，假如消失较为严峻的潮气大事，一般用户最好还是与当地的品牌售后服务商取得联系，向他们寻求关心比较保险。

由于，较严峻的潮气会损害LCD 的元器件，用户将含有较高湿度的LCD通电时，会导致液晶电极腐蚀，造成永久性的损坏。

另外，大家日常使用的发胶、夏天频繁使用的灭蚊剂等也会对液晶分子乃至整个显示器造成损伤，导致整个显示器寿命的缩短，因此应当尽量避开显示器和化学物品的接触。

建议二：尽量避开让液晶显示器长时间超负荷工作状态首先，不要使LCD长时间处于高亮度状态。

LCD的显示方式与CRT 不同，长时间高亮的画面很简单缩短液晶显示器的背光灯管使用寿命，因此当长时间不用的时候，应当留意关闭显示器。

另外，在日常的使用中可以将液晶显示器的亮度适当调低。

这些措施都会对延长液晶显示器的寿命大有关心。

其次，尽量避开长时间显示同一画面。

液晶显示器会由于长时间的工作引起内部的老化或烧坏，尤其是在长时间显示同一画面的状况下。

由于液晶显示器长时间工作很简单使某些像素点过热，一旦超过极限就会导致永久性损坏，且不能修复。

这就形成了常说的“坏点”。

由于LCD显示器的像素点是由液晶体构成，因此当连续满负荷工作96小时以上时，就会加速成其老化，严峻时甚至烧坏。

因此专家提示消费者，假如用户必需长时间工作时，最好能间歇性让其休息一会，或常常以不同的时间间隔转变屏幕显示内容；假如只是临时离开，应当启动屏幕爱护程序，或者把显示屏的亮度调低，也可以调成全白屏幕，这举手之劳不仅可以延缓液晶屏老化，而且可以避开发生硬件损坏。
