超高层建筑多套导轨式爬架施工工法（一）引言概述：超高层建筑施工是一项复杂而具有挑战性的任务，其中导轨式爬架工法在施工过程中起着至关重要的作用。
本文将介绍超高层建筑多套导轨式爬架施工工法的优势和特点，并详细阐述其在施工过程中的五个重要方面。
正文内容：一、导轨式爬架的类型和原理1.单框导轨式爬架2.双框导轨式爬架3.悬臂导轨式爬架4.原理和结构分析5.导轨式爬架的选型依据二、导轨式爬架的组装与拆解1.施工前的准备工作2.导轨式爬架的组装步骤3.组装中的注意事项及常见问题解决方法4.导轨式爬架的拆解步骤与注意事项5.拆解后的材料整理与保养三、导轨式爬架在施工过程中的安全措施1.导轨式爬架的搭设及安全操作规范2.安全守则与操作技巧3.高空坠落防护措施与应急预案4.导轨式爬架上的安全设施与喷淋系统5.工人培训与意识提升四、导轨式爬架的施工效率与质量控制1.施工进度的合理安排2.导轨式爬架的操作技巧与效率提升方法3.施工过程中的质量检验与控制4.导轨式爬架施工中的常见问题及解决技巧5.施工记录与经验总结五、导轨式爬架施工工法的经济性和环保性1.导轨式爬架施工与传统方法的比较2.节省施工时间和人力成本的优势3.减少材料浪费与环境污染的措施4.导轨式爬架施工对城市空间利用的影响5.经济性和环保性的综合评估总结：超高层建筑多套导轨式爬架施工工法为高层建筑的施工提供了一种高效、安全和环保的解决方案。
通过对导轨式爬架的类型与原理、组装与拆解、安全措施、施工效率与质量控制以及经济性和环保性等方面的阐述，我们可以看到导轨式爬架工法在超高层建筑施工中的重要性和优势。
希望本文能够对相关人员在超高层建筑施工中选择合适的导轨式爬架工法提供一定的参考和指导。
导轨式爬架方案一、项目背景想象一下，一座百米高楼拔地而起，如何保证施工安全，提高施工效率？这就需要我们这个导轨式爬架方案。
这种爬架系统以其稳定性、安全性和高效性，逐渐成为高层建筑施工的必备利器。
二、系统设计1.结构设计导轨式爬架系统主要由导轨、支撑架、升降机构、控制系统等组成。
导轨固定在建筑物外墙，支撑架通过升降机构与导轨连接，形成一个可移动的施工平台。
2.升降机构设计升降机构采用电机驱动，通过减速器、丝杠副等部件实现支撑架的垂直运动。
电机采用变频调速，实现平稳、精确的升降控制。
3.控制系统设计控制系统采用PLC编程，实现对升降机构、电机等部件的自动控制。
操作人员只需在控制室内输入相关参数，系统即可自动完成爬架的升降、定位等操作。
三、施工流程1.安装阶段在建筑物外墙安装导轨，将支撑架与导轨连接，搭建施工平台。
这个阶段需要注意导轨的安装精度，确保升降过程的顺畅。
2.施工阶段施工人员进入爬架系统，开始外墙施工作业。
这个阶段要严格按照操作规程进行，确保施工安全。
3.升降阶段施工完成后，操作人员通过控制系统将爬架提升到下一个施工层，重复施工过程。
四、安全措施1.防坠落措施导轨式爬架系统设置有多重防坠落措施，包括防坠落安全锁、限位开关等，确保在升降过程中，支撑架不会意外坠落。
2.防触电措施爬架系统采用绝缘材料，防止施工人员触电。
3.防碰撞措施在爬架系统中设置红外线感应器，实时监测周围环境，防止与建筑物或其他物体碰撞。
五、创新点1.智能化控制系统通过互联网技术，将爬架系统的运行数据实时传输到云端，实现远程监控和数据分析，提高系统的智能化水平。
2.自适应升降技术爬架系统可根据施工需求，自动调整升降速度，实现自适应升降。
3.环保节能设计采用节能型电机和减速器，降低能耗，实现绿色施工。
六、项目优势1.安全性高导轨式爬架系统具有多重安全防护措施，确保施工安全。
2.效率高爬架系统自动化程度高，施工效率是传统施工方法的数倍。
导轨式爬架安全专项施工方案一、施工前准备工作：1.确定施工区域，并进行现场勘察，评估工程难度和风险。
2.组织施工人员进行安全教育培训，确保每位施工人员具备足够的专业知识和技能。
3.准备完整的施工设备和工具，并进行检查和维修，确保安全可靠。
二、安全措施：1.安装导轨式爬架前，必须对立柱和相邻建筑物进行固定。
2.在导轨式爬架的梁和立柱上设置防护栏杆，确保施工人员在高处工作时不会意外滑落。
3.在导轨式爬架上设置遮挡网或防护网，防止施工过程中物体的掉落，保护施工人员的人身安全。
4.在爬升装置和导轨系统上设置限位装置和安全绳索，确保导轨式爬架的爬升过程安全可控。
5.导轨式爬架的安全门必须保持完整并能够正常关闭和锁定，以保证施工人员进出的安全。
6.工程高风险区域的导轨式爬架必须增设安全网，以提供额外的保护。
7.设置安全警示标志，明确标识危险区域和施工禁区。
三、施工操作：1.施工人员必须穿戴符合安全要求的个人防护装备，如安全帽、工作服和安全鞋等。
2.在使用导轨式爬架进行高处作业时，必须使用安全绳索进行固定，防止摔落事故的发生。
3.施工人员必须遵循工作程序和操作规程进行施工，禁止擅自改变操作方式或使用不当的工具。
4.在进行施工作业之前，需要对导轨式爬架进行检查和维修，确保设备的安全性能良好。
四、应急预案：1.制定导轨式爬架使用的紧急撤离预案，并进行演练和培训，确保施工人员在紧急情况下能够迅速撤离。
2.在施工现场设立应急救护站，并配备必要的急救设备和药品，以便及时处理意外伤害。
以上就是导轨式爬架安全专项施工方案，通过严格执行这些措施和规程，可以最大限度保证施工人员的安全，并确保施工质量达到预期目标。
在实际施工过程中，还需要根据具体情况灵活调整，以确保施工安全和正常进行。
目录一、编制依据--------------------------------------------------------3二、工程概况--------------------------------------------------------3三、桁架导轨式爬架概况 ----------------------------------------------3四、爬架施工总体布暑 ------------------------------------------------4五、爬架设计方案 ----------------------------------------------------4六、爬架组装流程图 --------------------------------------------------5七、爬架的安装 ------------------------------------------------------5八、爬架的升降 ------------------------------------------------------7九、爬架的使用 ------------------------------------------------------8十、桁架导轨式爬架高空拆除 ------------------------------------------8十一、质量保证措施 --------------------------------------------------9十二、爬架安全使用事项 ---------------------------------------------10十三、专用设备表 ---------------------------------------------------12附录一、桁架导轨式爬架验收表 ---------------------------------------16附录二、桁架轨道式爬架升降前检查记录表------------------------------17附录三、桁架轨道式爬架升降后加固检查记录表--------------------------18附图一、桁架轨道式爬架使用程序图 -----------------------------------19附图二、爬架平面图 -------------------------------------------------20附图三、立面图 -----------------------------------------------------22附图四、预埋件图 ---------------------------------------------------23一、编制依据1．北京国际财源中心标准层施工图纸。
大厦导轨式爬架施工方案设计大厦导轨式爬架施工方案设计1平面设计：根据图纸平面尺寸和爬架的跨距要求，本工程导轨式爬架共设计分布40套爬升机构。
2立面设计（结构标准层高为4米）架体外排高度18.0m、架体中心宽度0.9m、架体步高1.8m、架体底面距离楼面0.6m、导轨接头距离邻近上楼面为2.6m。
由于层高较高，架体需卸荷，具体方法为在提升挂座上方装一个拉杆座，用钢丝绳将架体与连墙挂板连接，使用花篮螺栓调节绷紧。
竖向主框架配置数量：主框架1×1节+主框架2×3节+钢管搭设3.6m。
3防护设计导轨式爬架应起到施工安全防护的作用，按照导轨式爬架设计要求：1）架体应铺设三层脚手板，施工层和中间层脚手板内侧距墙200mm,防止人员从上两脚手板层落下。
2）架体底层脚手板内侧与墙之间应利用钢管、扣件、木板或竹胶板制作翻板，封闭架体与墙之间的缝隙。
在爬架使用时，保证人员及物料不得出爬架并落入楼下。
3）在每层脚手板层的外排架处应搭设150mm高的挡脚板，可利用木板或竹胶板。
放置物料及渣土从脚手板层外侧落入楼下。
4）脚手板按照规定应满铺且脚手板之间的间隙应控制在20～30mm，否则会从脚手板间隙之间泄漏渣土等。
5）架体外爬架、各层脚手板底部、翻板底部应满铺密目安全网，安全网要封严、绷紧、绑牢固。
各层脚手板底部、翻板底部、架体与墙之间加装大眼网。
4预留孔设计预埋孔位置准确是导轨式爬架能够顺利上升和下降的关键，预留时，应依照平面图和立面预埋图的尺寸预留，预先在钢结构梁上预留爬架连接螺栓孔，并征得设计同意进行深化设计采取加强措施。
5塔吊、电梯及其附墙处的协调塔吊附墙如穿越架体底部，则此处架体采用钢管扣件搭设,大横杆及剪刀撑均采用短横杆，立杆及爬升机构要避让塔吊附墙支撑。
架体升降时，将预先搭设的短横杆（斜杆）拆除，爬架升降过后，应立即恢复所拆杆件的安装。
此工作应设专人看守，专人负责拆搭，确保升降安全和架体的整体性。
目录1、工程结构概况 12、外架的施工与管理 13、方案设计 24、特殊结构处理方案 35、搭设爬架的要求 46、导轨式爬架的安装 77、导轨式爬架的升降 118、导轨式爬架的使用 149、导轨式爬架的维修保养 1510、导轨式爬架的安全措施 1511、相关配合工作 1712、制度保障 1813、与外设备处理方法 1914、爬架搭设材料清单 1915、电动葫芦操作维修保养 1916、附图 20附件 201、工程结构概况:芜湖世茂滨江花园位于安徽省芜湖市滨江公园附近，该工程2-3#、2-4#楼为高层住宅结构，2-3#楼±0以上总楼层高为43层，2-4#楼±0以上总楼层高为43层，无裙房，标准层层高均为3.0米；该工程2-3#、2-4#楼标准层主体结构施工采用SS—01型导轨式附着升降脚手架（导轨式爬架）作为防护架。
该工程外墙结构局部变化较大，阳台处的爬架机位,其预埋件需做特殊处理。
2、外架的施工与管理:该工程从标准层起，外墙结构防护即可采用导轨式爬架，其中2-3#楼三层以上结构施工、2-4#楼二层以上结构施工将采用导轨式爬架作为防护架。
支架系统采用钢管扣件搭设，电动整体提升。
爬架的搭设、安装、调试、升降、拆除及维修保养工作均由上海新易达建筑工程有限公司（以下简称分包）负责，分包指定技术人员与我司现场项目部进行技术协调工作，加强监督检查。
分包进场后，由分包单位组织一爬架领导和施工作业小组，其中领导小组设项目负责人1名，负责项目全面工作；施工作业小组设带班班长1名，技术和安全员一名，负责现场技术及操作人员和安全生产管理，设置外爬架专业工人和辅助工若干名。
分包施工组织机构如下：公司领导（分包）↓公司技术工程部（分包）↓项目工程师（分包）↓↓↓班长安全质量员↓↓↓↓↓架子工辅助工电工3、方案设计本工程主体为剪力墙结构，根据工程施工要求，采用爬架系统作为围护，并根据建设部、地方行政主管部门及行业规范要求进行设计。

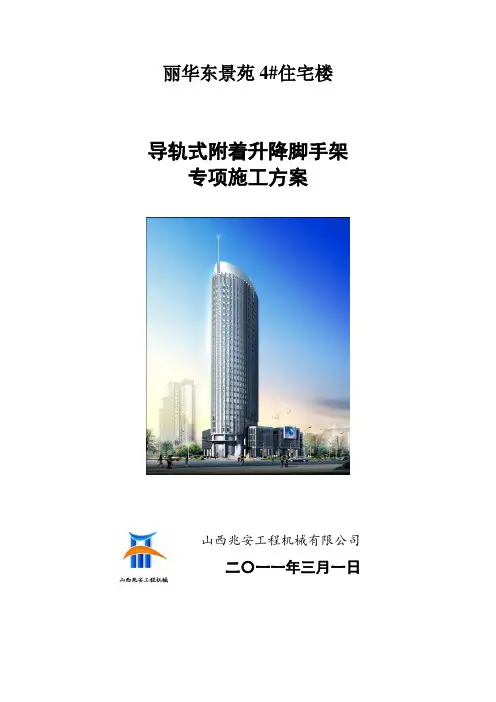

丽华东景苑4#住宅楼导轨式附着升降脚手架专项施工方案山西兆安工程机械有限公司二〇一一年三月一日丽华东景苑4＃住宅楼导轨式附着升降脚手架专项施工方案编制:校对：审批：山西兆安工程机械有限公司二〇一一年三月一日导轨式附着升降脚手架专项施工方案第一部分工程概况一．工程名称二．施工地址三．工程设计参数四．施工现场布置及特殊施工方法第二部分附着升价脚手架的组成及其作用第三部分本工程附着升降脚手架施工设计方案一．编制依据二．本工程提升架总体方案设计三．架体基本参数设计四．升降脚手架的搭设及机构安装五．附着升价脚手架的提升六．附着升价脚手架的下降七．附着升价脚手架的拆除第四部分实施保证措施一．附着升降脚手架安全体系二．管理制度三．附着升降脚手架事故应急措施及应急预案四．工具设备第五部分设计计算书第六部分附件附表一．导轨式附着升降脚手架安装规范二．导轨式附着升降脚手架安装搭设验收自检表三．导轨式附着升降脚手架安装交底卡附图一．导轨式附着升降脚手架平面布置图二．导轨式附着升降脚手架机位定点尺寸图三．提升架预留孔尺寸位置图四．主框架连接示意图五．水平桁架连接示意图六．塔吊附臂及施工料台处架体结构连接示意图七．支座安装及防坠原理示意图八．提升架控制电路安装示意图九．提升架整体结构示意图十．提升架局部位置结构示意图第一部分工程概况一．工程名称：丽华东景苑4＃住宅楼二．施工地址：三．工程设计参数：四．施工现场布置及特殊施工方法：提升架方案设计时必须考虑塔吊位置、附臂附着方案以及施工电梯位置对提升架施工的影响,以及保证施工的安全性和经济性。
具体施工办法详见附图六，塔吊附臂处得相关杆件必须遵循先后加固拆除的作业原则，先将附臂处的加固杆件连接到位，在对升降作业影响范围内的杆件依次拆除，绝对不允许一次将影响杆件全部拆除.第二部分附着升价脚手架的组成及其作用1．附着式升降脚手架（简称提升架）如附图八所示:主要由竖向主框架（见附图六）、底部水平支撑框架(桁架）（见附图五）、脚手架、脚手板、安全网、翻版等组成。
导轨式爬架⽅案⼀、⼯程概况本⼯程为剪⼒墙结构，标准层层⾼为：2.9m。
⼯程建筑总宽度47m，B1、B2楼在⼆层以下通过裙楼相连，B2为22层，建筑⾼度为72.45⽶；B1为25层，建筑⾼度为81.45⽶。
建筑主体使⽤层：地下⼀层为停车场，地上⼀～⼆层为商业⽹点，三层及三层以上住宅，顶层两层为设备⽤房。
本⼯程设计标⾼±0.000相当于绝对标⾼39.15m.建筑结构安全等级为⼆级,抗震设防烈度为七度。
本⼯程导轨式爬架采⽤北京星河模板公司产品，并由其对⽅案中关键部位（如提升点布置，固定点悬挑钢梁设计等）提供技术⽀持。
爬架的搭设、拆除、提升（下降）及⽇常维护由威建租赁公司进⾏技术指导。
⼆、设计依据（1）导轨式爬架安装操作规程和技术指标（2）《建筑施⼯安全检查标准》（JGJ59-99）（3）《建筑施⼯附着升降脚⼿架管理暂⾏规定》（4）《建筑施⼯扣件式钢管脚⼿架安全技术规范》（JGJ130-2001）（5）《建筑施⼯⾼处作业安全技术规程》（JGJ80-91）（6）《建筑安装⼯⼈安全技术操作规程》（7）《建筑现场临时⽤电安全技术规范》（JGJ46-2005）三、导轨式爬架简介（⼀）性能指标（⼆）爬架⼯程⼯期及施⼯范围（以合同为准）⼯期：按照主体施⼯及装修施⼯⼯期确定。
施⼯范围：爬架爬升阶段进⾏主体结构施⼯；爬架到顶后进⾏下降。
拟订⾃4层开始搭设爬架，爬升⾄顶。
四.施⼯⽅案设计（⼀）平⾯设计平⾯图主要反映导轨式爬架平⾯整体布局、预埋点平⾯位置以及爬架内排⽴杆离墙距离。
本⼯程分别设计导轨式爬架28 套爬升机构（参见XHR-G06-109-01、02）。
各分为两段。
其中第1-14号提升点为第⼀⽚；15-28号提升点为第⼆⽚。
（⼆）⽴⾯设计（结构标准层⾼为2.9⽶）架体外排⾼度14.4m，架体中⼼宽度0.9m，架体步⾼ 1.8m，架体底⾯距离楼⾯0.9m，标准层导轨接头距离邻近上楼⾯为2.1m。
竖向主框架配置数量：主框架1×1节+主框架2×2节（三）预埋设计（图⼀）1.预埋件预埋时须依据“爬架平⾯布置图”中平⾯预埋位置及⽴⾯预埋位置进⾏逐点放线预埋。
附图二、爬架平面布置图---------------------------------------------------------- 39 附图三、爬架立面图-------------------------------------------------------------- 42 附图四、爬架预埋件图------------------------------------------------------------ 44 附图五、爬架防护图-------------------------------------------------------------- 45 附图六、爬架组装平台示意图------------------------------------------------------ 46 1、工程概况工程名称：＊*＊*项目工程工程地址：＊＊总包单位 :***＊有限公司设计单位:＊＊＊＊项目工程为现浇框架剪力墙结构。
地上共28层，裙房到第3层，第4层～第27层高3。
3米;第28层层高3。
9米。
爬架从3层顶板下返0。
3米开始搭设使用。
2、编制依据1.1本工程的施工图纸1.2桁架导轨式爬架技术指标1。
3《建筑施工工具式脚手架安全技术规范》JGJ202-20101。
4《建筑施工安全检查标准》JGJ59—20111。
5《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）1.6《建筑施工高处作业安全技术规范》（JGJ80—91）1。
7《建筑现场临时用电安全技术规范》JGJ46—20053、桁架导轨式爬架简介3。
1爬架的性能及特点爬架是一种新型脚手架体系,无论建筑物的高低，只需搭设3。
5—4。
5层的脚手架，在水平约束的作用下，通过动力设备的牵引,沿建筑物的外周边垂直爬升或下降，便可满足主体结构施工需要.在结构施工时,每浇注完一层，爬架便随着向上提升一层,爬架所覆盖的高度范围内，上部可为绑扎钢筋、安装模板提供操作面和作业防护，中、下部可满足拆模、周转材料的防护及操作需要.爬架的出现使传统的脚手架技术彻底改观:首先，从安全角度看，爬架组装后一直用到施工完毕，用升降作业代替普通脚手架的临空搭设作业，脚手架操作由临空作业环境变为在全封闭的环境中进行，安全操作风险大为降低；其次，工效显著提高，爬架组装完成后，不再需要其他工种和塔吊设备的配合，因而工时大幅度减少,有利于缩短工期；由于不受建筑物高度的限制，只需搭设四层左右，极大的降低了材料消耗,与传统的脚手架相比,经济效益明显;爬架顺应了绿色施工的理念，整洁美观，文明环保。
爬架施工方案目录第一部分工程简介 (2)第二部分编制依据 (2)第三部分附着升降脚手架简介 (3)第四部分平面布置及施工部署 (8)第五部分导轨式附着升降脚手架的搭设安装、提升、下降及滋工措施 (10)第六部分特殊部位施工方案 (22)第七部分附着升降脚手架的使用、检查验收与维护保养 (24)第八部分附着升降脚手架的安全保障措施 (26)第九部分紧急救援预案 (30)附件一、防坠吊挂装置安装、调试说明 (37)附件二：附着式升降脚手架检查验收表 (38)附件三：安全技术交底卡 (43)附表四、附着式升降脚手架设备进场检查验收表 (44)附表五、附着式升降脚手架材料进场清单表 (45)第一部分工程简介某位于XX市XX新城五一小学旁，由XXXX地产有限公司投资兴建，由XX设计研究院有限公司设计，监理公司为XX工程咨询有限公司，由XX工程局有限公司承建。
本工程为剪力墙结构，1-1#楼地下1层，地上34层，标准层高2.9m,建筑总高度为米, 总建筑面积为40732平方米。
该工程从基坑到1层向上1.2米搭设落地架做为附着升降脚手架(提升架)的搭设平台，然后在此架体上搭设8步整体脚手架。
在搭设之前采用先加固后搭设的原则进行搭设，搭设架体的总高度为14.4m,立面维护4.5层，提升架搭设至三步架后及时安装第一道附着支座，并安装静态承重支座(用于卸载落地架的荷载)，搭设至五步架后及时安装第二道附着支座，并安装静态承重支座，直至架体的搭设髙度为14.4m,立面维护4.5层。
附着式升降脚手架逐层提升，升至主体顶部结平，终止上升，在主体施工完毕后在顶部进行拆除。
塔吊附墙处和施工电梯位置均采用提升架。
第二部分编制依据1、《中华人民共和国安全生产法》(2014年8月31日国家主席令第十三号)2、《建筑工程安全生产管理条例》(2003年11月12日国务院令第393号发布)3、《危险性较大的分部分项工程安全管理办法》建质【2009】87号4、《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)5、《建筑施工安全检查标准》(JGJ59-2011)6、《建筑施工扣件式钢管脚手架安全技术规程》(JGJ130-2011)7、《建筑施工髙处作业安全技术规范》(JGJ80-2016)8、《施工现场临时用电安全技术规范》(JGJ46-2012)9、《钢结构施工质量验收规范》(GB50205-2001)10、《建筑机械使用安全技术规程》JGJ33-201211、《建设工程安全生产管理条例》12、《某1-1#楼施工组织设计》13、由xx设计研究院有限公司设计的本工程全套施工图纸及标准图集第三部分附着升降脚手架简介QTZ2010-02型导轨式附着升降脚手架是指搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，可随工程结构逐层爬升或下降，具有防倾覆、防坠落装置的外脚手架；附着升降脚手架主要由架体结构、附着支座、防倾装置、防坠装置、动力设备及控制系统等构成，其升降原理如图一所示。
XX大厦导轨式爬架安全专项施工方案1工程概况XX大厦结构属框支剪力墙结构，T4～T7四栋塔楼地上一至三层为裙房，四层为转换层，五层（标高17.4m）至三十二层（标高109.2m）为标准层，标准层层高3.4m，采用导轨式爬架作为标准层的外墙脚手架，从五层开始搭设架体并安装爬升设备，至十层搭设安装完毕，并开始提升，爬架爬升至三十二层。
满足主体结构施工的防护要求，爬架下降时，满足外墙装修施工时外防护和操作架的需要。
2主要编制依据[1]建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)；[2]建筑施工安全检查标准（JGJ 59—99）；[3]建筑施工高处作业安全技术规范（JGJ80-91）；[4]建筑施工附着升降脚手架安全技术规程(DGJ08-905-99)；[5]建筑施工手册（第四版）。
3危险源识别与监控（1）脚手架工程事故的类型分析1）整架倾倒或局部垮架；2）整架失稳、垂直坍塌；3）人员从脚手架上高处坠落；4）落物伤人（物体打击）；5）不当操作事故（闪失，碰撞等）；6）爬升系统、动力及控制系统或安全保障系统故障等。
（2）引发事故的主要原因分析1）整架倾倒、垂直坍塌或局部垮架①构架缺陷：构架缺少必须的结构杆件，未按规定数量和要求搭设连墙件等；②在使用过程中任意拆除必不可少的杆件和连墙件等；③构架尺寸过大、承载能力不足或设计安全不够与严重超载；④地基出现过大的不均匀沉降。
2）人员从脚手架上高处坠落①作业层未按规定设置围挡防护；②作业层未满铺脚手板或架面与墙之间的间隙过大；③脚手板和杆件因搁置不稳、扎结不牢或发生断裂而坠落；④不当操作产生的碰撞和闪失等；不当操作大致有以下情形：A．用力过猛，致使身体失稳；B．在架面上拉车退着行走；C．拥挤碰撞；D．集中多人搬运或安装较重构件；E．架面上的冰雪未清除，造成滑落。
3）落物伤人（物体打击）①在搭设或拆除时，高空抛掷构配件，砸伤工人或路过行人；②架体上物体堆放不牢或意外碰落，砸伤工人或路过行人；③整架倾倒、垂直坍塌或局部垮架，砸伤工人或路过行人等；4）其他伤害①在不安全的天气条件（六级以上大风、雷雨和雪天）下继续施工；②在长期搁置以后未作检查的情况下重新投入使用；③脚手架的外侧边缘与外电架空线路的边线之间没有保持安全操作距离等。
（3）危险源的监控1）对脚手架的构配件材料的材质，使用的机械、工具、用具进行监控；2）对脚手架的构架和防护设施承载可靠和使用安全进行监控；3）对脚手架的搭设、使用和拆除进行监控，坚决制止乱搭、乱改和乱用情况；4）对附着式脚手架的爬升系统、动力及控制系统和安全保障系统进行监制；5）加强安全管理，对施工条件和施工环境进行监控。
4安全技术设计4.1一般规定（1）根据轨道式整体升降脚手架的搭设几何尺寸及施工荷载符合《建筑施工脚手架实用手册》的表4—34B且只有8步半15.2m高，因而，立杆稳定性、纵横水平杆抗弯刚度、强度及扣件的抗滑力均满足要求，故不需进行计算。
（2）根据《建筑结构荷载规范》（GB50009-2001）和《建筑施工扣件式钢管脚手架技术规范》（JGJ130-2001）对风荷载的规定，风荷载对高层建筑施工用外脚手架影响，可将脚手架作为以连墙杆为支座的连续梁，经计算可知只要连墙杆能起到支座作用，则风荷载引起的弯矩是很小的，根据《高层建筑施工手册》提供的数据，在标准风载作用下，脚手架杆件内产生的应力，尚未达到杆允许应力的1／100，一般可忽略不计。
（3）雪荷载对脚手架的影响：由于下雪天及积雪时，一般不进行施工，脚手架上的施工荷载减少，而雪停止再继续施工时，又要先消除积雪后方可施工，故不进行雪荷载的计算。
（4）由于脚手架是临时的工程，其所用材料、机具、设备属周转性质，陈旧的及有破损的钢管、扣件及机具在拆下保养期间，进行更新或维修，因此不再进行疲劳计算。
（5）设计原则按极限状态设计法的要求，对轨道式整体脚手架结构或构件分承载能力的极限状态和正常使用的极限状态进行计算。
4.2构造体系要求4.2.1导轨式爬架平面布置（1）某教育大厦工程T4—T7塔楼设64个提升机构，相邻两个提升机构的水平间距不大于7.2mm。
（2）根据电梯、井架的位置和施工流水段及结构外形合理设置提升单元，在塔吊附墙处架体不断开，每个提升单元采用电动整体提升。
（3）架体最底部采用承力主框架，提升机构处采用竖向主框架。
承力主框架上部与竖向主框架之间采用Φ48×3.5普通钢管架搭设，立杆的水平间距不大于1800mm；架体平面宽度950mm（内外排立杆中心距）；内排立杆距结构的间距400-600mm。
（4）爬架在电梯、井架的相应位置合理断开，与爬架的间距不小于300mm。
（5）塔吊附墙不能与爬架提升机构发生干扰。
在塔吊附墙处，爬架支架在搭设时大横杆、剪刀撑均采用短横杆，立杆和爬升机构要避开附墙支撑。
爬架在升降至附墙时，停止升降，先增加一道横杆（斜杆）加固，再将障碍横杆（斜杆）拆除，爬架升降过后，应立即恢复所拆横杆（斜杆），升降时应设专人看守，专人负责解除和搭设，确保升降安全和支架整体性。
（6）爬升机构的布设应尽量避开窗台和剪力墙交叉位置。
部分突出线条的内收部位（如窗台位置），从架体上用普通钢管内挑防护（7）预埋点的位置，按平面图所示位置准确预埋。
（8）物料平台，上人斜道的搭设位置，应尽量考虑搭设在相邻提升点水平距离较小处，在升降架体时，物料平台上不允许堆放材料。
（9）导轨式爬架平面图详见附图一。
4.2.2导轨式爬架立面布置（1）主框架：是架体的主要承力构件，垂直安装在提升滑轮组件上，并按方案设计高度搭设。
其组合方式为：主框架Ⅰ（1.8mm）+主架框Ⅱ（3×3.6mm）+主架框Ⅳ(2.7mm)（2）提升点处架体全高高度15.3mm。
架体步高1.8 mm，共8步半架。
（3）剪刀撑：剪刀撑与内、外立杆固定在4~6根之间，每道剪刀撑宽度不小于4跨，用扣件与立杆扣接，夹度应在45о-60ο之间。
外排剪刀撑搭设至顶，内排搭设从架体底部到最上面的导轮处。
（4）扶手杆：每步架体在外排高度为1.2m处搭设扶手杆。
（5）卸荷钢丝绳：钢丝绳规格为：Φ15（6×19），长度根据楼层高度确定，其一端在支架节点处盘绕一圈后，端头用绳卡卡死，另一端与花蓝螺栓连接。
共设两道，第一道设在最底步架，第二道设在第5步架。
（6）架体上部悬臂高度：架体上部悬臂部份高度不得大于架体高度的三分之一。
与楼层必须做水平拉结，拉结的水平距离不超过6mm。
（7）导轨式爬架立面见附图三。
4.2.3导轨式爬架提升机构立面（1）提升滑轮组件：是提升架体的承力构件，也是支架搭设的起点。
（2）安全防坠落装置：安装在架体底部与提升滑轮组件一体，靠结构一侧。
当提升钢丝绳张力中断时，可自动抱紧导轨，产生制动，阻止架体坠落。
（3）导轮组：导向构件，一端固定于主框架扣件上，另一端通过凹型抓钩结构抱住导轨，沿导轨上下滑动，是爬架的防倾覆装置。
每个提升机位上、下各安装一组，每组3个导轮,两组间距为9.6mm。
4.2.4导轨式爬架结构特点（1）同一提升点多层多点附墙。
导轨式爬架采用五对可调拉杆、十根穿墙螺栓分别附着于五个标准楼层上并连接五根导轨组成附着支承装置。
保证了有效的附着并满足建筑结构强度的要求。
（2）有效的防倾与导向特点。
导轨式爬架架体上下各有一组导轮组环抱导轨，并沿导轨上下运动，在使用状况时，架体外排和内排上下各有一道斜拉钢丝绳直接附着于结构。
（3）灵敏的机械式防坠装置。
导轨式爬架提升滑轮组件上焊接制动框，制动框与导轨之间安装制动轴，利用信号装置从提升钢丝绳取得信号，使制动轴上下运动，运用摩擦角自锁原理达到防坠自锁的作用。
（4）同步性控制系统。
导轨式爬架安装有同步安全预警保护系统，其控制架体升降同步性的关键是控制架体每一提升点的荷载，如出现超载或欠载，则发出“声”、“光”报警及切断电源等各种明显信号。
（5）竖向主框架和水平支承框架强度可靠。
竖向主框架和水平支承框架均采用型钢定型加工、定型安装的工具式桁架系统，提高提升点竖向刚度，减小变形量。
4.2.5底部承力桁架的组合系统底部承力桁架组合系统又称水平支承桁架，是爬架架体的承力框架，水平框架的长度按1800模数排布，不合模数处配合950、1250、1550补齐。
结构为组拼式框架，节点连接采用焊接节点板，螺栓连接。
上下弦杆和斜腹杆采用6.3号槽钢，立杆及短横杆采用Φ48×3.5钢管，螺栓采用M20规格，水平支承架两边与提升点处的竖向主框架连接，上部与支架体系的钢管连接。
4.2.6主框架主框架又称竖向主框架，爬升机位处对应的立杆和廊道斜杆采用定形焊接的竖向主框架，立杆采用中心间距为0.14m的双立杆，内外中心距为0.95mm，每个机位处由四至五榀主框架单元节用套筒连接。
沿架体高度方向全高设置。
4.2.7支架体系支架体系采用扣件式钢管脚手架搭设。
内外排满设剪刀撑，每步架于1.2m高处设扶手杆。
按双排普通扣件钢管架的规范和要求。
4.2.8爬升系统爬升系统由导轨组件和导轮组件组成。
导轨组件包括导轨、连墙挂板、可调拉杆、拉杆座、限位锁等部件。
沿建筑外延均匀布置，通过连墙挂板和可调拉杆固定在4-5层楼面上，将支架荷载及施工荷载均匀地传到建筑物上。
一方面它作为竖向导向装置，支架可沿其自由升降，提供了水平约束。
防止支架在升降中向内外倾斜，另一方面为爬升设备的安装、安全装置的设立提供条件。
调节可调拉杆可以解决预留孔的设置及导轨离墙距离和垂直度的调整等问题。
导轨上设有高度标尺，可以在升降中直观监测支架的同步性。
导轮组件与架体采用碗扣连接，呈凹型抓钩结构，使支架只能沿导轨上下运动，不能向内外倾斜。
4.2.9荷载预警系统附着升降爬架安全预警系统是实时监测并显示各机位受力状态的微处理器化自动检测控制系统，该系统对附着升降脚手架在各工况中各机位所受荷载能进行自动监视，当荷载异常时能报警断电，确保附着升降爬架使用安全。
本安全预警系统在每个电动葫芦机位上串联一个机械式荷载传感器，当机位的荷载超出10-40KN的范围时，该机位上的荷载传感器立即向中央自动检测显示仪发出预警信号，指示异常机位位置与异常情况类型、切断总电源并发出声、光报警信号，对脚手架起预警与安全保护作用。
4.2.10动力及控制系统动力控制系统为葫芦（电动）、滑轮组和提升挂座，通过葫芦实现支架体系的升降。
电动系统还包括电路和电控柜，可实现整体同步升降，单点调整或分片升降。
控制柜还设有短路保护，断路保护，缺相保护，过载保护及状态显示功能，任何一个升降单元出现故障，整个爬架便会自动停止升降。
4.2.11安全保证系统安全保证体系由限位锁、保险钢丝绳和防坠即停装置（示意图详见附图六）等三部分组成。
