第四章 路基边坡稳定性分析

第四章路基稳定性分析计算（路基工程）路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=R T1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ?ii=1n ?itanφ= i=1n ?i tgφii=1n ?iγ= i=1n γi ?ii=1n ?i第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以?0表示：0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN （标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。

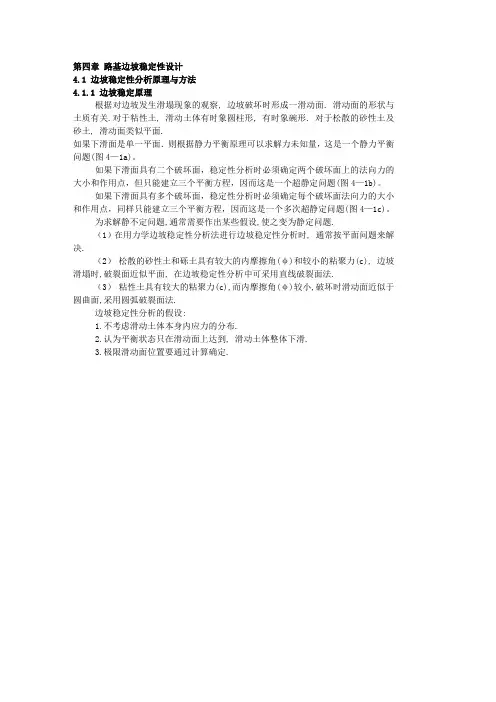

第四章路基边坡稳定性设计4.1 边坡稳定性分析原理与方法4.1.1 边坡稳定原理根据对边坡发生滑塌现象的观察, 边坡破坏时形成一滑动面. 滑动面的形状与土质有关.对于粘性土, 滑动土体有时象圆柱形, 有时象碗形. 对于松散的砂性土及砂土, 滑动面类似平面.如果下滑面是单一平面．则根据静力平衡原理可以求解力未知量，这是一个静力平衡问题(图4—1a)。

如果下滑面具有二个破坏面，稳定性分析时必须确定两个破坏面上的法向力的大小和作用点，但只能建立三个平衡方程，因而这是一个超静定问题(图4—1b)。

如果下滑面具有多个破坏面，稳定性分析时必须确定每个破坏面法向力的大小和作用点，同样只能建立三个平衡方程，因而这是一个多次超静定问题(图4—1c)。

为求解静不定问题,通常需要作出某些假设,使之变为静定问题.（1）在用力学边坡稳定性分析法进行边坡稳定性分析时, 通常按平面问题来解决.（2）松散的砂性土和砾土具有较大的内摩擦角(φ)和较小的粘聚力(c), 边坡滑塌时,破裂面近似平面, 在边坡稳定性分析中可采用直线破裂面法.（3）粘性土具有较大的粘聚力(c),而内摩擦角(φ)较小,破坏时滑动面近似于圆曲面,采用圆弧破裂面法.边坡稳定性分析的假设:1.不考虑滑动土体本身内应力的分布.2.认为平衡状态只在滑动面上达到, 滑动土体整体下滑.3.极限滑动面位置要通过计算确定.4.1.2 边坡稳定性分析的计算参数(1) 土的计算参数路基处在复杂的自然环境中，其稳定性随环境条件(特别是土的含水量)和时间的增长而变化。

路堑是在天然土层中开挖而成，土石的性质、类别和分布是自然存在的。

而路堤是由人工填筑而成，填料性质可由人为方法控制。

因此，在边坡稳定性分析时，对于土的物理力学数据的选用，以及可能出现的最不利情况，应力求能与路基将来实际情况相一致。

边坡稳定性分析所需土的试验资料：①对于路堑或天然边坡取：原状土的容重r(kN／m3)、内摩擦角φ(°)和粘聚力c(kPa)。

第四章路基边坡稳定性分析一、名词解释1.工程地质法：经过长期的生产实践和大量的资料调查，拟定不同土的类别及其所处状态下的边坡稳定值参考数据；在实际工程边坡设计时，将影响边坡稳定的因素作比拟，采用类似条件下的稳定边坡值作为设计值的边坡稳定分析方法。

2.圆弧法：假定滑动面为一圆弧，将圆弧滑动面上的土体划分为若干竖向土条，依次计算每一土条沿滑动面的下滑力和抗滑力，然后叠加计算出整个滑动土体的稳定性性系数的边坡稳定分析方法。

3.力学法（数解）：假定几个不同的滑动面，按力学平衡原理对每个滑动面进行边坡稳定性分析，从中找出极限滑动面，按此极限滑动面的稳定程度来判断边坡稳定性的边坡稳定分析方法。

4.力学法（表解）：在计算机和图解分析的基础上，制定成待查的参考数据表格，用查找参考数据表的方法进行边坡稳定性分析的边坡稳定分析方法。

5.圆心辅助线：为了较快地找到极限滑动面，减少试算工作量，根据经验而确定的极限滑动圆心位置搜索直线。

二、简答题1.简述边坡稳定分析的基本步骤。

答：（1）边坡破裂面力学分析，包括滑动力（或滑动力矩）和抗滑力（或抗滑力矩）；（2）通过公式推导给出滑动力和抗滑力的具体表达式；（3）分别给出滑动力和抗滑力代数和表达式，按照定义给出边坡稳定系数表达式；（4）通过破裂面试算法或极小值求解法获得最小稳定系数及其对应最危险破裂面；（5）依据最小稳定系数及其容许值，判定边坡稳定性。

2.简述圆弧法分析边坡稳定性的原理。

答：基本原理为静力矩平衡。

（1）假设条件：土质均匀，不计滑动面以外土体位移所产生作用力；（2）条分方法：计算考虑单位长度，滑动体划分为若干土条，分别计算各个土条对于滑动圆心的滑动力矩和抗滑力矩；（3）稳定系数：抗滑力矩与滑动力矩比值。

（4）判定方法：依据最小稳定系数判定边坡稳定性。

3.简述直线滑动面法和圆弧滑动面法各自适用条件？答：直线滑动面法适用于砂类土。

砂类土边坡渗水性强，粘性差，边坡稳定主要靠内摩擦力支承，失稳土体滑动面近似直线形态。

路基工程第四章路基稳定性分析计算4.1边坡稳定性分析原理4.2直线滑动面的边坡稳定性分析4.3曲线滑动面的边坡稳定性分析4.4软土地基的路基稳定性分析4.5浸水路堤的稳定性分析4.6路基边坡抗震稳定性分析一、边坡稳定原理：力学计算基本方法是分析失稳滑动体沿滑动面上的下滑力T与抗滑力R，按静力平衡原理，取两者之比值为稳定系数K，即K=RT1、假设空间问题—>平面问题（1）通常按平面问题来处理（2）松散的砂性土和砾（石）土在边坡稳定分析时可采用直线破裂法。

（3）粘性土在边坡稳定分析时可采用圆弧破裂面法。

一、边坡稳定原理：⏹一般情况下，对于边坡不高的路基（不超过8.0的土质边坡，不超过12.0m的石质边坡），可按一般路基设计，采用规定的边坡值，不做稳定性分析；⏹地质与水文条件复杂，高填深挖或特殊需要的路基，应进行边坡稳定性分析计算，据此选定合理的边坡及相应的工程技术。

一、边坡稳定原理：边坡稳定分析时，大多采用近似的方法，并假设：（1）不考虑滑动土体本身内应力的分布。

（2）认为平衡状态只在滑动面上达到，滑动土体整体下滑。

（3）极限滑动面位置需要通过试算来确定。

二、边坡稳定性分析的计算参数：（一）土的计算参数：1、对于路堑或天然边坡取：原状土的容重γ，内摩擦角和粘聚力2、对于路堤边坡，应取与现场压实度一致的压实土的试验数据3、边坡由多层土体所构成时（取平均值）c = i=1n c i ℎii=1n ℎitanφ= i=1n ℎi tgφii=1n ℎiγ= i=1n γi ℎii=1n ℎi第一节边坡稳定性分析原理二、边坡稳定性分析的计算参数：（二）边坡稳定性分析边坡的取值：对于折线形、阶梯形边坡：取平均值。

（三）汽车荷载当量换算：边坡稳定分析时，需要将车辆按最不利情况排列，并将车辆的设计荷载换算成当量土柱高，以ℎ0表示：ℎ0=NQγBL式中：N—横向分布的车辆数（为车道数）；Q—每辆重车的重力，kN（标准车辆荷载为550kN）；L—汽车前后轴的总距；B—横向分布车辆轮胎最外缘之间的距离；B=Nb+（N-1）m+d式中：b—后轮轮距，取1.8m；m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m；三、边坡稳定性分析方法：一般情况，土质边坡的设计，先按力学分析法进行验算，再以工程地质法予以校核，岩石或碎石土类边坡则主要采用工程地质法，有条件时可以力学分析进行校核。
