生物曝气滤池
生物曝气滤池(BAF)70年代末起源于欧洲大陆，在90年代初已发展成法国、英国、奥地利和澳大利亚等国设备制造公司的技术和设备产品。
随着技术的创新发展，使用BAF的污水处理厂规模也在不断的扩大。
BAF的构造基本上与污水三级处理的滤池相同，只是滤料不同，BAF一般只用单一均粒滤料。
它有两种运行方式，一种是从池上进水，水流与空气逆向运行，称之为逆向流或向下流。
另一种是池底进水，与空气流同向运行，即同向流或向上流。
BAF前可设置有填料的厌氧滤池而形成AA/O工艺膜法，也可在BAF流程2中二沉池前投加铁盐絮凝剂成为除磷脱氮工艺。
BAF是高效处理设施，其容积负荷高出一般活性污泥法1～2倍，出水可以完全满足“污水综合排放标准”二级标准，运行能耗也较低。
在我国国内主要是研究逆向流BAF，国外厂商提供的工艺设备也主要是逆向流。
中国市政工程西北设计研究院和兰州铁道学院合作已经研究提出了相关的工艺设计。
一般用在MBR膜生物反应器上。
BAF曝气生物滤池设计BAF（Biological Aerated Filter）是一种高效的曝气生物滤池，常用于城市污水处理厂、工业废水处理厂等场所。
它采用一种生物膜技术，即通过曝气将废水中的有机物质转化为微生物可利用的无机物质，达到净化水质的目的。
下面将详细介绍BAF曝气生物滤池的设计要点。
首先，BAF曝气生物滤池的设计需要考虑的是填料的选择。
填料是BAF曝气生物滤池中用来生长微生物的载体，常用的填料材料有活性炭、石英砂、陶瓷球等。
填料的选择应考虑其表面积大、孔隙率高、耐酸碱等特点，以满足微生物附着和生长的需求。
其次，设计应考虑BAF曝气生物滤池的曝气系统。
曝气系统是指通过气泵将空气输送到滤池内，提供氧气供微生物进行呼吸作用。
曝气系统应设计合理，能够充分弥散空气，提供充足的氧气供给微生物，提高细菌的附着和生长速度。
此外，设计中还需考虑水力装置的设置。
BAF曝气生物滤池中的水力装置主要是分布器和收集器两部分。
分布器用于将废水均匀分布到滤池的底部，收集器用于收集经滤床过滤后的水。
水力装置的设计要注意，尽量减少对微生物膜的冲击，保证水流均匀分布，提高废水的处理效果。
此外，还需要考虑滤池的设计容积。
滤池的设计容积应根据处理水量、废水水质以及滤床和填料的要求来确定。
滤池容积过大会增加废水的停留时间，从而提高废水的接触时间和处理效果；而滤池容积过小则会降低废水的处理效果。
因此，需要根据具体情况进行合理的容积设计。
最后，还需注意BAF曝气生物滤池的操作和维护。
滤池的操作和维护包括定期清洗滤床、添加碳源、调节水力负荷、维护曝气系统等。
这些措施有助于保持滤床的通气性和水力性，提高滤床内微生物的活性和生物降解能力。
综上所述，BAF曝气生物滤池设计要点包括填料选择、曝气系统设计、水力装置设置、滤池容积设计以及操作和维护等。
合理的设计可以提高滤池的处理效果，实现废水的高效净化。
baf曝气生物滤池原理baf曝气生物滤池是一种常用于水处理的装置，它采用生物膜法进行废水处理，具有高效、经济、环保等优点。
本文将从滤池原理、工作原理和应用范围等方面进行详细介绍。
一、滤池原理baf曝气生物滤池是一种生物膜法废水处理设备，其原理是在滤料表面形成一层生物膜，通过生物膜中的微生物降解废水中的有机物和氨氮等污染物，从而达到净化水质的目的。
二、工作原理baf曝气生物滤池主要由滤池、曝气系统和排水系统等组成。
首先，废水通过进水口进入滤池，废水中的悬浮物和有机物在滤料表面附着形成生物膜。
然后，曝气系统向滤池注入氧气，通过曝气作用，提供微生物生长所需的氧气，并促进废水中有机物的降解。
微生物在生物膜上通过吸附、吸附和解吸等过程降解废水中的有机物和氨氮等污染物。
最后，经过滤料层的过滤和微生物的降解作用，废水中的污染物得到去除，净化后的水通过排水管道排出。
三、应用范围baf曝气生物滤池广泛应用于城市污水处理厂、工业废水处理厂、生活污水处理等领域。
在城市污水处理厂中，baf曝气生物滤池被用于二级处理和三级处理，能够有效去除废水中的有机物和氨氮等污染物，提高处理效果。
在工业废水处理厂中，baf曝气生物滤池可用于处理含有有机物和氨氮等高浓度废水，具有处理效果好、操作简单等特点。
此外，baf曝气生物滤池还可以用于农村地区的生活污水处理，对于改善农村生活环境、提高水质起到重要作用。
总结起来，baf曝气生物滤池是一种采用生物膜法进行废水处理的设备，其原理是通过滤料表面的生物膜对废水中的有机物和氨氮等污染物进行降解。
它具有高效、经济、环保等优点，并且在城市污水处理厂、工业废水处理厂和农村生活污水处理等领域有着广泛的应用。
通过使用baf曝气生物滤池，可以有效地改善废水质量，保护环境，提高水资源的利用效率。
希望本文对读者了解baf曝气生物滤池的原理和应用范围有所帮助。
BAF逆流式曝气生物滤池简介逆流式曝气生物滤池（BIOSTYR）技术，简称BAF池，该技术原创于法国OTV公司。
后在美国、加拿大、英国、法国得以应用。
BAF工艺原理主要有三个过程：首先，滤池中装填一定数量粒径较小的粒状滤料，通过滤池内部的曝气，滤料表面生长着高活性的生物膜。
污水流经时，利用滤料表面高活性生物膜以及滤料之间生物絮体的生物氧化降解作用，对污水进行生化处理，此为生物氧化降解过程；其次，因滤料粒径变小且呈压实状态，在生物膜及滤料之间生物絮凝的生物吸附作用下，滤层可以吸附、截留污水中绝大部分的悬浮物（包括脱落的生物膜），其后不须设置沉淀池，因而表观上类似一个滤池，称为过滤过程。
生物氧化降解过程和过滤过程在曝气生物滤池中是同时发生的。
再次，随着运行时间的延长，滤池水头损失逐渐增加，当达到设计值时需对进行反冲洗，清洗截留的悬浮物以及老化的生物膜，此为反冲洗过程。
我公司结合中国炼化企业的实际情况，并根据锦州石化分公司化工污水回用装置和炼油污水回用装置中BAF池的运行经验，再次对此BAF池进行了优化设计，BAF池的作用是：Ⅰ) 滤料高浓度生物膜的高性能氧化降解功能，可有效降解COD，去除率可达50～80%。
Ⅱ) 呈压实状态的滤料对大片脱落的生物膜和悬浮物可起到截留作用。
Ⅲ) BAF池下部，异氧微生物为优势菌种，主要作用是去除污水中的碳源菌。
Ⅳ) BAF池上部，自氧菌占优势，主要作用是通过硝化和反硝化，去除污水中的氨氮。
Ⅴ) 由于定期进行冲洗，填料表面微生物的生长呈多种分布，生物膜组成也丰富多样，使BAF池具有较强的抗冲击能力。
特点：1)耐冲击负荷。
BAF池在短时间内（4小时）内承受2倍于正常负荷而出水水质基于不变。
抗冲击负荷的主要机理是生物膜的生物吸附作用。
在正常负荷下，微生物时刻处于一种“饥饿”状态，一旦出现冲击负荷，生物膜会过量吸附有机营养物。
2)占地面积小，是活性污泥法的1/5-1/3。
BAF具有较高的处理负荷，表面负荷（滤速）可达到1.5-2.5m/h，因此占地面积很小，对石化污水处理厂占地紧张的实际情况尤为适用。
曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，并发展为可以脱氮除磷。
1简介曝气生物滤池Biolog icalAerate d Filter原理示意图该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX（有害物质）的作用。
曝气生物滤池是集生物氧化和截留悬浮固体一体的新工艺。
2①一次性投资比传统方法低1/4；②占用面积为常规工艺的1/10～1/5，运行费低1/5；③进水要求悬浮物50～60mg/L，最好与一级强化处理相结合，如采用水解酸化池；④填料多为页岩陶粒，直径5mm，层高1.5～2m；⑤水往下、气往上的逆向流可不设二沉池。
曝气生物滤池与普通活性污泥法相比，具有有机负荷高、占地面积小（是普通活性污泥法的1/3）、投资少（节约30%）、不会产生污泥膨胀、氧传输效率高、出水水质好等优点，但它对进水S S要求较严（一般要求SS≤100mg/L，最好SS≤60mg/L），因此对进水需要进行预处理。
同时，它的反冲洗水量、水头损失都较大。
曝气生物滤池作为集生物氧化和截留悬浮固体于一体，节省了后续沉淀池(二沉池)，具有容积负荷、水力负荷大，水力停留时间短，所需基建投资少，出水水质好：运行能耗低，运行费用少的特点。
3BIOSTY R工艺BIOSTY R是法国O TV公司的注册水处理工艺技术，由于采用新型轻质悬浮填料--BIOSTY RENE（主要成分是聚苯乙烯，且比重小于1g/cm3）而得名。
下面以去除B OD、SS并具有硝化脱氮功能的反应器为例说明其工艺结构与基本原理。
BIOSTY R工艺是一种上流生物滤池，是一种运行可靠、自动化程度高、出水水质好、抗冲击能力强和节约能耗的新一代污水处理革新工艺，工艺成熟高效。
曝气生物滤池（BAF）工艺在污水处理厂中的设计摘要：曝气生物滤池（BAF）工艺具有运行可靠、出水水质好、占地面积小及运行能耗低的特点，在如今城市污水严重污染的情况下，这种工艺得到了广泛的应用。
本文主要谈谈曝气生物滤池（BAF）工艺在污水处理厂中的设计。
关键词：BAF工艺；污水处理厂；应用；设计1.曝气生物滤池（BAF）工艺的一般设计要求曝气生物滤池工艺应用于污水处理厂设计中，需满足以下设计要求：（1）曝气生物滤池应根据处理水量的大小合理分格，每级滤池不应少于两格，当一格滤池反冲洗时，应考虑其余格滤池须通过全部流量；同时当一格滤池反冲洗时，需要考虑其余格滤池出水或反洗清水池储水是否能提供足够的冲洗用水量；单格滤池面积不宜大于100m2。
（2）曝气生物滤池多格并联时宜采用渠道和堰配水，不宜采用压力管道直接配水。
（3）曝气生物滤池工艺曝气与反冲洗用气设备、管路宜分开设置。
（4）滤料填装高度宜结合占地面积、处理负荷、风机选型和滤料层阻力等因素综合考虑确定，陶粒滤料宜为2.5m～4.5m。
清水区高度应根据滤料性能及反冲洗时滤料膨胀率确定，陶粒滤料宜为1.0m～1.5m。
（5）曝气系统采用单孔膜空气扩散器布气，单孔膜空气扩散器的布置密度应根据需氧量要求通过计算后确定；单个曝气器设计额定通气量宜为（0.2～0.3）m3/h，每平米滤池截面积上单孔膜空气扩散器布置数量不宜少于36个；采用穿孔管时孔口设计流速不宜小于30m/s。
（6）BAF系统采用长柄滤头布水，长柄滤头安装于滤板上，其布置密度反硝化生物滤池不宜小于49个/m2，其它曝气生物滤池不宜小于36个/ m2，并考虑滤头水头损失及堵塞率。
2.曝气生物滤池（BAF）工艺的流程选择及设计2.1单级碳氧化/硝化BAF工艺的设计当设计中要求降解污水中含碳有机物并对氨氮进行部分硝化（硝化率60%以下）时，宜采用单级碳氧化/硝化曝气生物滤池工艺流程，具体流程图见图1：图2 两级除碳、硝化生物滤池工艺碳氧化曝气生物滤池（C池）主要是用来降解污水中含碳有机物，污水中的有机物降解大部分之后进入硝化曝气生物滤池，开始对污水中的氨氮进行硝化反应，更有利于氨氮的去除。
「详解」BAF-曝气生物滤池一、曝气生物滤池简介曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺。
曝气生物滤池是一种膜法生物处理工艺，微生物附着在载体表面，污水在流经载体表面时，通过有机营养物质的吸附、氧向生物膜内部的扩散以及生物膜中所发生的生物氧化等作用，对污染物质进行氧化分解，使污水得以净化。
1.基本原理在滤池中装填一定量粒径较小的颗粒状滤料，滤料表面附着生长生物膜，滤池内部曝气。
污水流经时，污染物、溶解氧及其它物质首先经过液相扩散到生物膜表面及内部，利用滤料上高浓度生物膜的强氧化降解能力对污水进行快速净化，此为生物氧化降解过程；同时，因污水流经时，滤料呈压实状态，利用滤料粒径较小的特点及生物膜的生物絮凝作用，截留污水中的大量悬浮物，且保证脱落的生物膜不会随水漂出，此为截留作用；运行一定时间后，因水头损失的增加，需对滤池进行反冲洗，以释放截留的悬浮物并更新生物膜，此为反冲洗过程。
2.工艺特点该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX（有害物质）的作用。
曝气生物滤池集生物氧化和截留悬浮固体一体，与普通活性污泥法相比，具有有机负荷高、占地面积小（是普通活性污泥法的1/3）、投资少（节约30%）、不会产生污泥膨胀、氧传输效率高、出水水质好，运行能耗低，运行费用少等优点，但它对进水SS要求较严（一般要求SS≤100mg/L，最好SS≤60mg/L），因此对进水需要进行预处理。
同时，它的反冲洗水量、水头损失都较大。
其工艺性能如下：二、曝气生物滤池结构曝气生物滤池的构造与污水三级处理的滤池基本相同，只是滤料不同，一般采用单一均粒滤料。
曝气生物滤池主要由滤池池体、滤料、承托层、布水系统、布气系统、反冲洗系统、出水系统、管道和自控系统等八个部分组成。
1.滤池池体其作用是容纳被处理水量和围挡滤料，并承托滤料和曝气装置的重量，形状有圆形、正方形和矩形三种，结构形式有钢制设备和钢筋混凝土结构等。
曝气生物滤池BAFBiological Aerated Filters✬曝气生物滤池简介 1 ✬生物滤池2✬BAF预处理工艺应用研究 5 ✬生物滤床污水处理工艺的应用范围和效率8 ✬生物流化床在废水处理中的应用进展13 ✬新型曝气生物滤池—Biostyr 16✬翻板型滤池20 ✬BAF+常规+UF工艺在微污染水处理中的应用26曝气生物滤池简介曝气生物滤池（biological aeratedfilter），简称BAF，是近年来国际上兴起的污水处理新技术。
目前在欧美和日本等国家已有上千座大小各异的污水处理厂应用了这种工艺。
它可广泛应用于城市污水、小区生活污水、生活杂排水和食品加工废水、酿造等有机废水处理，具有去除SS、CODcr、BOD5、硝化与反硝化、脱氮除磷、除去AOX(有害物质）的作用，其最大特点是集生物氧化和截留悬浮固体于一体，并节省了后续二次沉淀池。
该工艺有机物容积负荷、水力负荷大、水力停留时间短、出水水质高，因而所需占地面积小、基建投资少、能耗及运行成本低。
曝气生物滤池污水处理新技术的诞生，是我国环保领域的一次重大技术突破，掀开了城市污水处理工艺新的一页。
1、BAF工艺特点：新型滤池曝气系统-采用单孔膜空气扩散器滤池专用曝气系统，运行中氧的总体利用率可达５%以上，所以供氧动力消耗低，使运行成本大大降低，同时该新型结构的曝气系统不易堵塞。
滤池采用水、气联合反冲洗系统-可保证出水水质稳定，使系统始终能正常运行。
系统稳定性好-由于该滤池的结构特殊，使滤池系统具有较好的抗冲击负荷能力，并受气候影响小，同样适合于北方地区。
滤池为模块化结构-模块化结构便于污水处理厂的扩建。
占地面积小－一般为常规处理工艺面积的１／３－１／５，厂区布置紧凑，美观。
处理出水质量高-出水清彻透明，达国家回用水标准。
工艺流程短-比传统工艺省去了二沉池及污泥回流系统，反冲冼系统及供氧量可用微机自动控制，运行管理方便且便于维护。

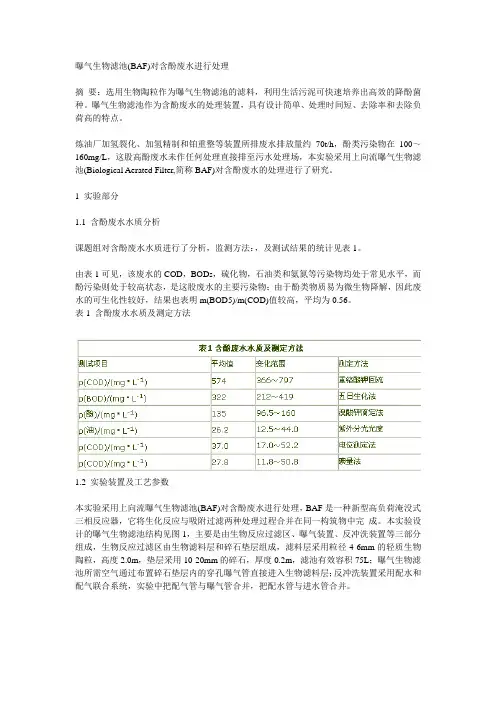

曝气生物滤池(BAF)对含酚废水进行处理摘要：选用生物陶粒作为曝气生物滤池的滤料，利用生活污泥可快速培养出高效的降酚菌种。
曝气生物滤池作为含酚废水的处理装置，具有设计简单、处理时间短、去除率和去除负荷高的特点。
炼油厂加氢裂化、加氢精制和铂重整等装置所排废水排放量约70t/h，酚类污染物在100～160mg/L，这股高酚废水未作任何处理直接排至污水处理场，本实验采用上向流曝气生物滤池(Biological Aerated Filter,简称BAF)对含酚废水的处理进行了研究。
1 实验部分1.1 含酚废水水质分析课题组对含酚废水水质进行了分析，监测方法：，及测试结果的统计见表1。
由表1可见，该废水的COD，BODs，硫化物，石油类和氨氮等污染物均处于常见水平，而酚污染则处于较高状态，是这股废水的主要污染物；由于酚类物质易为微生物降解，因此废水的可生化性较好，结果也表明m(BOD5)/m(COD)值较高，平均为0.56。
表1 含酚废水水质及测定方法1.2 实验装置及工艺参数本实验采用上向流曝气生物滤池(BAF)对含酚废水进行处理，BAF是一种新型高负荷淹没式三相反应器，它将生化反应与吸附过滤两种处理过程合并在同一构筑物中完成。
本实验设计的曝气生物滤池结构见图1，主要是由生物反应过滤区、曝气装置、反冲洗装置等三部分组成，生物反应过滤区由生物滤料层和碎石垫层组成，滤料层采用粒径4-6mm的轻质生物陶粒，高度2.0m，垫层采用10-20mm的碎石，厚度0.2m，滤池有效容积75L；曝气生物滤池所需空气通过布置碎石垫层内的穿孔曝气管直接进入生物滤料层；反冲洗装置采用配水和配气联合系统，实验中把配气管与曝气管合并，把配水管与进水管合并。
表2 实验的工艺参数及操作条件1.3 降酚菌培养为了培养出高效的降酚菌类，课题组分别采用炼油废水生化污泥和生活污泥进行微生物培养，培养时控制的参数见表3。
表3 降酚菌培养控制参数采用炼油废水生化污泥经过近1个月的培养，发现载体上生长了大量的微生物(以浅色疏松的丝状菌为主)，废水中COD有一定的降解(降解量为40—80mg/L)，但是，废水中的酚基本上没有得到降解(降解量仅为2—8mg/L)。
污水处理厂BAF系统（上流式曝气生物滤池）BAF应为上流式曝气生物滤池，具有去除有机污染物、氨氮和SS的功能。
滤池为功能性招标，本公司提供的BAF系统应适用于设计进水水质和出水水质要求，对其技术性能负完全责任。
＜1＞一般要求1、BAF池应同时具有2个功能：①生物脱氮除碳；②悬浮物(SS)的过滤去除。
2、设备应能保证在设计条件下以连续或间断的方式长期平稳运转，并能在长期停运后仍然能够正常启动运转。
3、BAF池采用为污水处理专用陶粒滤料，且BAF池应为上向流固定式曝气生物滤池。
招标文件的要求及附图为最低性能要求，根据设计进出水质和本工程污水性质并结合自身经验对BAF系统进行计算和优化设计(包括清水池、废水池)，对冲洗水泵、冲洗风机、曝气风机进行选型(包括技术参数)，保证BAF系统有稳定的脱氮除碳和去除SS效果，满足出水水质的要求。
4、BAF采用气水反冲洗方式。
先进行气洗5min，空气冲洗强度为50m³/m²•h；再气水同时冲洗6min，空气冲洗强度为50m³/m²•h，水冲洗强度为20m³/m²•h；最后水洗10分钟，水洗强度为水冲强度20m³/m²•h；要求冲洗后，均匀混合的砂层不产生水力分级。
冲洗周期为24～36h。
5、本公司除了负责上述货物制造和供货、滤板的制作外，还应负责上述供货内容的指导安装、调试、试运行及性能测试行工作。
滤板、滤头制作应符合CECS265：2009《曝气生物滤池工程技术规程》及CECS178：2009《气水冲洗滤池整体浇筑滤板可调式滤头技术规程》中的相关要求及标准。
如上述标准之间有矛盾时，应以标准高的为准。
配水系统能均匀收集滤后水，在冲洗时应布水、布气均匀，不均匀度不大于2%。
6、招标文件的要求及附图为最低性能要求，根据设计进出水质和本工程污水性质并结合自身经验对BAF系统进行计算和优化设计(包括清水池、废水池)，对反冲洗水泵、反冲洗风机、曝气风机进行选型(包括技术参数)，保证BAF系统有稳定的脱氮除碳和去除SS效果，满足出水水质的要求。
baf滤池原理BAF滤池是一种常见的污水处理设备，用于去除污水中的悬浮物和生物颗粒物。
它基于生物附着膜工艺，通过生物膜的附着和生长来实现水质的净化。
本文将详细介绍BAF滤池的原理和工作过程。
一、BAF滤池的原理BAF滤池的全称是生物附着式滤池（Biological Attached Filtration），它采用了一种特殊的滤料，如填料、滤球等，作为生物膜的附着基质。
当废水通过滤料层时，废水中的有机物和悬浮物被滤料截留下来，同时生物膜上的微生物对有机物进行降解和吸附，使废水得到净化。
BAF滤池的主要原理包括生物吸附、生物降解和物理滤除。
生物吸附是指污水中的有机物质通过生物膜的附着，被微生物吸附并进行降解；生物降解是指微生物对有机物进行分解和转化成无害物质的过程；物理滤除是指废水中的悬浮物被滤料截留下来，实现了固液分离。
二、BAF滤池的工作过程BAF滤池的工作过程可以分为进水、生物附着、生物降解和出水净化四个阶段。
1. 进水阶段：废水通过进水管道进入滤池，经过初步的预处理，如格栅和沉砂池的过滤，去除较大的悬浮物和沉积物。
2. 生物附着阶段：废水进入滤池后，通过滤料层，废水中的有机物和悬浮物被滤料截留下来，并形成生物膜。
这些生物膜上的微生物利用废水中的有机物进行生长和繁殖，形成稳定的生物附着膜。
3. 生物降解阶段：生物附着膜上的微生物通过降解废水中的有机物，将其转化为无害物质，如二氧化碳和水。
这个过程是通过微生物的新陈代谢和酶的作用来完成的。
4. 出水净化阶段：经过生物降解的废水通过滤料层，滤料层对细小的悬浮物和微生物进行进一步的截留和过滤，从而实现出水的净化。
清洁的水通过出水管道排出，可以用于再利用或者进一步处理。
三、BAF滤池的优势和应用BAF滤池具有以下几个优点：1. 处理效果好：BAF滤池能够有效地去除废水中的有机物和悬浮物，使出水达到国家排放标准。
2. 占地面积小：相比传统的污水处理工艺，BAF滤池占地面积小，适合在空间有限的地方建设。
曝气生物滤池(BAF)的发展与现状曝气生物滤池(BAF)的发展与现状随着人口的增长和城市化进程的加快，城市污水处理成为一个紧迫的问题。
曝气生物滤池(Biological Aerated Filter, BAF)作为一种先进的污水处理技术，在过去几十年里取得了显著的发展。
本文将介绍BAF技术的原理、特点和应用，并分析其在当前的发展与现状。
BAF技术利用生物膜滤砂处理原理，通过滤砂层表面形成的生物膜和空气曝气作用，同时利用生物膜的附着和微生物的生长代谢作用，去除污水中的有机物、氮、磷等污染物。
相比传统的活性污泥法、厌氧氨氧化法等处理方法，BAF技术具有出水质量稳定、运行稳定、操作简便等优点。
首先，BAF技术具有更高的去除效率。
由于滤砂层的存在，生物膜的生长和附着更稳定，能够更好地去除污水中的悬浮物和生化有机物。
相对于传统的活性污泥法，BAF技术的出水水质更加稳定，COD（化学需氧量）和BOD（生物需氧量）的去除率普遍较高。
其次，BAF技术对氮和磷的去除效果更好。
在BAF处理系统中，通过合理控制曝气和循环水的参数，使生物膜滤砂层内形成的不同生态环境，有利于同时去除氮和磷。
尤其对于城市污水排放中氮磷指标超标的情况，BAF技术具有明显的优势。
在实际应用中，BAF技术广泛用于城市污水处理厂、工业废水处理和农村生活污水处理等领域。
许多国家和地区都在进行有关BAF技术的研究和开发，并已经建成了一批大型的BAF处理系统。
例如美国、英国、澳大利亚等发达国家，在城市化进程中广泛采用BAF技术来处理污水，有效改善了水环境质量。
然而，当前BAF技术在一些方面仍然存在一些挑战和问题。
首先，滤砂层的清洗和维护成本较高。
由于污水中的颗粒物和生物物质易堵塞滤砂层，需要定期进行清洗和维护，增加了运营成本。
其次，滤砂层的磷吸附容量有限。
虽然BAF技术对磷的去除效果较好，但滤砂层的磷吸附容量有限，长期运营后可能导致磷释放。
因此，如何提高滤砂层的寿命和磷吸附容量，仍然需要进一步研究。
BAF曝气生物滤池简介一、概述:生物曝气滤池，简称BAF。
它是80年代末在法国OTV公司率先发展起来的一种新型污水处理技术。
BAF生物曝气滤池是一种新型的高负荷浸没式固定生物膜三相反应器，它集中了现有污水生化处理两类方法：活性污泥法和生物膜法各自的优点，并将生化反应和物理过滤(即生物降解去除BOD和固液分离去除 SS)两种处理过程合并在同一个反应器中完成。
BAF生物曝气滤池特别适用于城镇生活污水的处理，处理出水满足生活杂用水水质标准，也可作为工业用水的前级水。
二、工作原理:BAF按水流方向分上向流和下向流，下向流生物曝气滤池在进水的同时，采用水气逆向的工艺路线，使介质表面形成生物膜，污水流过滤床时，污染物首先被过滤和吸附，作为“倍加清”专性降解菌的营养基质，加速降解菌形成生物膜，生物膜又进一步“俘获”基质，将其同化、代谢、降解。
所以生物滤池可以在降解有机物的同时，具有生物絮凝和吸附过滤的作用。
而且由于生物膜附着在滤料上，活性很高，生物膜不受泥龄限制，对于污染物的降解十分有利。
随着处理过程的进行，在滤料缝隙间的悬浮状活性污泥在滤料缝隙间形成了污泥滤层，在氧化降解污水中有机物的同时，起到了进一步吸附过滤作用，从而能使有机物及悬浮物均能得到比较彻底的清除。
在反应器的上部，异养型微生物为优势菌，碳污染物（CODcr、BOD5和SS）主要在这里被去除，而在反应器下部，自养型细菌，如硝化菌占优势，氨氮被硝化。
在生物膜内部，以及部分填料之间的缝隙，蓄积的大量活性污泥中存在着兼性微生物，因此在BAF中可发生碳污染物的去除，同时有硝化和反硝化的功能。
在滤池运行过程中，随着生物膜的新陈代谢，脱落的生物膜及滤料上截留的杂质不断增加，滤料中水头损失增大，水位上升，到一定时期，需对滤料进行反冲洗。
BAF生物曝气滤池以其贮存在加氯消毒池中清澈的出水作为反冲用水，不另设反冲水池，反冲洗废水通过排水管回流到一级处理设施。
三、工艺特点(1) BAF粗糙多孔的粒状填料为微生物提供了最佳的生长环境，因此生物量大。
BAF-高效曝气生物滤池污水处理装置的研究摘要：本装置的开发研究是着眼于目前生活小区、医院、宾馆及旅游景点等污水分散式排放点污水处理领域存在的问题，提出利用新型的污水处理技术-曝气生物滤池和处理材料-球形陶粒开发baf-高效污水处理装置，为以上地点的污水处理提供一种投资低、运行费用省、管理方便的新选择。
关键词：污水处理装置，曝气生物滤池，生物膜，球形陶粒，生活污水
study on high efficiency biological aeration filter zhao xu
（department of environmental engineering design，china railway shanghai design institute group co.，ltd.，shanghai 200070，china）
abstract this study is aimed to develop a new domestic sewage treatment technology, that is biological aeration filter with new material-spherical expanded clay filled inside and it presentshigh efficiency. this advanced device can be applied in separated areas such as residential areas, hospitals, hotels and tourist attractions with the advantage of low investment cost, operation cost and simple management as well.
keywords: wastewater treatment device, biological
aeration filter, biological membrane, spherical expanded clay, domestic sewage
我国现有城市污水处理厂普及率较低，仅仅有一些大中城市和一些经济状况较好的城市有污水处理厂。
还有更多的地方则是污水不能并入城市污水处理管道或根本无生活污水处理厂，比如小城市、乡镇、住宅小区、宾馆、饭店、旅游点等，由于这部分用户分散、数量大，其排放的污水对环境造成的污染问题越来越不容忽视。
为解决大量生活污水的直接排放对环境造成的污染，高效的一体化小型污水处理装置的研制开发将具有重要的现实意义，对解决我国生活污水处理水平低的现状有重要意义。
本装置的开发研究就是着眼于污水分散式排放点污水处理领域存在的问题，提出利用新型的污水处理技术-曝气生物滤池和处理材料-球形陶粒开发baf-高效污水处理装置，为以上地点的污水处理提供一种投资低、运行费用省、管理方便的新选择。
1．试验
1.1试验装置
本试验在上海市某水质净化厂进行，试验时间为7月至9月，试验用水从水质净化厂曝气沉砂池中抽取，试验装置主要有四个钢质罐体组成，依次为厌氧罐、1#曝气生物滤罐、2#曝气生物滤罐、石英砂滤罐，厌氧罐体中装有塑料球形填料，生物曝气滤罐罐体中填装球形陶粒填料。
各罐体具体尺寸见表1：
1.2 试验方法及工艺流程
试验以生物曝气罐为主要研究对象，通过检测生活污水通过装置时，水质指标在罐体中的变化情况，重点研究该装置中各个处理单元的性能指标和影响处理单元工作性能的主要因素，为装置在整体上的完善提供理论上的指导。
试验工艺流程如下(试验装置系统如图2.2所示)：
2.试验结果
运行试验以考查baf-高效曝气生物滤池污水处理装置的稳定性及研究影响装置工作性能的主要因素及运行边界条件为主。
在试验研究中，baf-高效曝气生物滤池污水处理装置显示了较强的稳定性和抗冲击能力。
在连续运行情况下，baf-高效曝气生物滤池污水处理装置对cod、bod和氨氮的去除效果良好。
由试验数据可以看出，在进水水质指标变化较大的情况下，出水水质能保持相对稳定，且均能达到排放标准。
2.1 cod的去除
效果图
图1表示的是baf-高效曝气生物滤池污水处理装置去除cod效果。
可以看出，当进水量在60l/h～150l/h范围内时，进水cod含量范围则从最低246.47mg/l至最高512.76mg/l，经baf-高效曝气生物滤池污水处理装置处理后，出水最低达11.02mg/l，最高达55.43mg/l，均低于cod一级排放标准要求60mg/l，出水指标稳定，
cod去除率最低为82.66%，最高为97.34%。
2.2 bod的去除
图2表示的是baf-高效曝气生物滤池污水处理装置去除bod效果。
可以看出，当进水量在60l/h～150l/h范围内时，进水bod含量范围则从最低103.13mg/l至最高246.12mg/l，经baf-高效曝气生物滤池污水处理装置处理后，出水最低达4.02mg/l，最高达17.68mg/l，均低于bod一级排放标准要求20mg/l，出水指标稳定，bod去除率最低为87.56%，最高为97.46%。
2.3 氨氮的去除
图4 baf-高效曝气生物滤池污水处理装置去除氨氮效果图
图4表示的是baf-高效曝气生物滤池污水处理装置去除氨氮效果。
可以看出，当进水量在60l/h～150l/h范围内时，进水氨氮含量范围则从最低24.9mg/l至最高39.2mg/l，经baf-高效曝气生物滤池污水处理装置处理后，出水最低达0.0mg/l，最高达14.2mg/l，均低于氨氮一级排放标准要求15mg/l，出水指标稳定，氨氮去除率最低为54.86%，最高为99%。
3.高效曝气生物滤池的机理研究
曝气生物滤池的内部结构从下至上依次为气水混合室、曝气管、承托层、滤料。
本试验装置采用的滤料为轻质球型陶粒，其主要性能如表2所示[1]。
轻质球型陶粒高比表面积和高空隙率的特征保证了曝气生物滤池微生物的数量和多样性。
本试验中，经预处理的污水从滤池底部流入，向上流出滤池，在滤池下部进行曝气，气水上流进入滤料层，在此进行bod、 cod、nh4-n和 ss的净化处理。
有机物被附着在轻型球型滤料表面的微生物氧化分解，nh3-n被氧化成no3-n，另外由于在生物膜内部存在厌氧/兼氧环境，在硝化的同时能实现部分反硝化。
由于硝化细菌为化能自养菌，世代周期较异养菌长得多，生长繁殖速度缓慢，产率较低，若进水中的cod和bod含量较高时，异养菌大量繁殖，并在与硝化细菌竞争中占据优势，成为优势菌种，使得硝化细菌的生长受到抑制，从而降低反应器的硝化效率。
所以单一曝气生物滤池中不能同时取得理想的硝化/反硝化效果。
基于这一理论，本装置设置了串联的两个曝气生物滤罐，将污水的bod 的降解和nh4-n的降解过程分离，以使达到更好的处理效果。
由于大量的微生物生长在粒状填料粗糙多孔的内部和表面，微生物不会流失，即使长时间不运转也能保持其菌种，故曝气生物滤池设备可间断运行。
4、结论
通过试验，得到如下结论：
（1）baf-高效曝气生物滤池污水处理装置具有较强的抗冲击负荷能力，当进水水质在一定范围内波动时，出水水质较稳定，同时有较强的硝化性能；处理生活污水时出水低于国家《污水综合排放标准》之一级标准。
（2）曝气生物滤池具有良好的硝化性能，曝气生物滤池具有良
好的抗冲击负荷的能力。
（3）实验证明将曝气生物滤池用于对生活污水处理，处理后出水水质良好，该工艺具有高效、价廉、流程短、易管理等优点，是一种较理想的污水处理工艺。
参考文献
[1] 江萍，胡九成. 国产轻质球形陶粒用于曝气生物滤池的研究. 环境科学学报. 2002,22(4):459～464.
注：文章内所有公式及图表请以pdf形式查看。
