曝气生物滤池说明书

曝气生物滤池使用说明书曝气生物滤池是污水处理新工艺，该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除有害物质的作用，其特点是集生物氧化和截留悬浮固体于一体，采用气水平行上向流，同时采用强制鼓风曝气的污水处理工艺。

其工艺性能如下：曝气生物滤池处理生活污水和工业废水一般需对原水进行预处理，除去污水中的大量杂质和SS，以免堵塞曝气、布水系统，给系统的运行带来严重后果。

曝气生物滤池根据处理对象不同，可分为一段曝气生物滤池、二段曝气生物滤池、三段曝气生物滤池。

曝气生物滤池由滤池池体、滤料层、滤板、布水系统、布气系统（曝气系统）、反冲系统、出水系统管道可控制系统组成。

曝气生物滤池在投入运行前，必须进行调试处理，使滤料上固着生长具有代谢活性的微生物膜，当滤料表面挂膜后，曝气生物滤池才能投入正常运行。

一、滤池调试前的准备工作（1）在进行滤池调试前必须熟悉污水处理工艺流程，了解各单元的作用及预期效果。

（2）检查所有管道和阀门是否完好并符合设计要求。

（3）进水检查：按“进水调试”要求进行，进水要缓慢进行，注意排除滤料内的空气，并注意曝气器布气是否均匀。

（4）曝气器进水检查，检查曝气器布气是否均匀。

（5）滤料在进水检查后，应进行连续冲洗。

清除滤料上的灰尘。

冲洗按“反冲洗”要求进行，要求冲洗到出水变清为止。

（6）带负荷运转通用或专用设备，检查其安全运行状况。

（7）滤池引入污水前，应做好以下准备工作：确认滤池所有阀门处于可工作状态；确认污水的负荷指标符合工程设计规定的要求。

二、曝气生物滤池的运行调试（1）滤料挂膜所谓挂膜就是有代谢活性的微生物在处理系统中的滤料上固着生长的过程。

对于生活污水、城市污水及与城市污水相近的工业废水可采用直接挂膜方式进行。

操作方法：直接挂膜法一般分两个阶段进行。

第一阶段——挂膜阶段，在滤池中连续鼓入空气的情况下每隔半小时泵入半小时污水，滤池水流流速控制在1.5m/h以内。

在挂膜阶段需要每天对进出水的水质指标进行化验，并对滤池中的活性污泥进行镜检，直至观察到比较高级的原生动物和后生动物后，表示系统运行正常。

曝气生物滤池（BAF）BAF技术原理曝气生物滤池（BAF）被称为第三代生物滤池。

滤池中装填粒径较小的粒状滤料，通过滤池内部曝气，滤料表面生长着高活性的生物膜。

污水流经时，利用滤料表面高活性生物膜及滤料之间生物絮体的生物氧化降解作用，对污水进行生化处理；因滤料粒径较小且呈压实状态，在生物膜及滤料之间生物絮体的吸附作用下，滤层可以吸附、截留污水中极大部分的悬浮物（包括脱落的生物膜），其后不需要设置沉淀池。

随着运行时间的延长，滤池水头损失逐渐增加，当达到设计值时需对滤池进行反冲洗，清洗截留的悬浮物以及老化的生物膜。

BAF工艺技术优势1、出水水质好，可达到回用水水质标准。

2、对氨氮的处理出水≤0.5mg/l，对SS的处理出水≤5mg/l。

3、占地面积是一般工艺的1/3－1/5。

4、能耗低，运行费用是一般工艺的1/2。

5、耐冲击负荷、耐低温、启动快。

6、全自动化控制，管理非常简单。

BAF三大技术特色1、高效生物陶粒先进的酶促陶粒滤料，可显著提高生物膜活性，获得更好的出水水质。

李圭白院士主持的专家审查会对我公司生产的生物陶粒评价是：“国内首创，达到国际先进水平，是曝气生物滤池的理想滤料，为曝气生物滤池应用于我国污水处理解决了核心问题。

”2、创新的曝气布气技术和反冲洗布水布气技术解决了小气量均匀布气问题，改进了单孔膜曝气头，曝气均匀度可以达到97％以上，并且不随使用时间的延长而降低。

改进了长柄滤头的布气均匀度和防堵塞性能，绝对避免堵塞的可能。

3、先进可靠、操作维护简单的自控系统。

开发出BAF专用的自动控制系统，采用PLC控制模块或DCS控制系统，具有使用方便、安全性高、成本低的优势。

可密切监测滤池的运行状态，根据出水水质的情况、BAF池的液位、进水泵压力的变化确定反冲的周期和时间（气冲、气水联合反冲、水漂洗），实现滤池的自动反冲洗。

曝气生物滤池技术特点曝气生物滤池是一种新型高效污水处理技术。

——1999年9月4日国家环保总局曝气生物滤池与普通活性污泥法相比，具有有机负荷高、占地面积小(是普通活性污泥法的1/3 )、投资少(节约30%)、不会产生污泥膨胀、氧传输效率高、出水水质好等优点。

曝气生物滤池操作台操作规程1、用途：用以控制滤池正常过滤出水及对滤池反冲洗程序工作。

正常过滤出水时操作台可实现自动运行，根据滤池水位自行调节出水阀门，保持进水与出水平衡。

2、操作程序及注意事项（1）正常过滤出水：确认出水阀门、反洗排水阀门处于完全关闭状态；按下“进水阀开”按钮，打开进水闸板进水，当水位达到合适位置时通过操作台出水阀门调节按钮调节出水，直至达到进水出水平衡。

（2）滤池反冲洗：A、按下“进水阀关”按钮，关闭进水阀。

B、开启反冲洗降水阀，待液面下降离滤料10cm时，关闭降水阀门。

C、按下“反洗排水阀开”按钮，开启反洗排水闸门。

D、按下“反洗进气阀开”按钮，打开反冲洗进气阀门(需等待“反洗进气开指示”灯亮、显示无误后方可进行下一步操作)。

E、按下“反洗风机启动”按钮，开启反冲洗风机。

若有异音及时按下“1反洗风机停止”按钮，关闭反洗风机，检查各阀门是否开关正确，确认无误后重复开机。

当开机正常6min后启动反冲洗水泵。

F、当开机正常6min后启动反冲洗水泵，按下“反洗泵启动”按钮开启反冲洗水泵，待“反洗泵启动”指示灯亮后，按下“反洗进水阀开”按钮，开启反冲洗进水阀门。

反洗泵开启6min后按下“反洗风机停止”按钮，停反冲洗风机。

风机停稳后按下“反洗排气阀开”按钮，打开反冲洗排气阀，然后按下“反洗进气阀关”按钮，关闭反冲洗进气阀。

G、反洗风机停止6min后(可根据水的浊度适当增减)，按下“反洗泵停止”按钮，关闭反洗水泵，待“1#(或2#)反洗泵停止”指示灯亮后再按下“反洗进水阀关”按钮，关闭反冲洗进水阀。

按下“反洗排水阀关”按钮，关闭反冲洗排水闸门，并按下“进水阀开”按钮打开进水进行正常过滤出水。

曝气生物滤池操作规程（二）引言概述：曝气生物滤池是一种常用的水处理设备，主要是通过曝气作用将水中的有机物质氧化分解，达到净化水质的目的。

本文将介绍曝气生物滤池的操作规程，帮助操作人员正确、高效地运行设备，保障水处理效果。

正文内容：1. 曝气生物滤池的启动与停机1.1 准备启动前的准备工作1.2 启动步骤及注意事项1.3 停机前的准备工作1.4 停机步骤及注意事项1.5 停机后的设备维护与清洁2. 曝气生物滤池的进水与排水处理2.1 进水管道的检查与维护2.2 进水液位控制2.3 排水管道的检查与维护2.4 排水水质监测与处理2.5 废水处理与循环利用3. 曝气生物滤池的曝气系统操作3.1 曝气系统设备的检查与维护3.2 曝气系统的启停控制3.3 曝气量的调节与监测3.4 曝气系统故障处理3.5 曝气系统节能与优化改进措施4. 曝气生物滤池的浊度与溶解氧控制4.1 浊度的监测与控制4.2 溶解氧的监测与控制4.3 曝气与覆盖方式对浊度和溶解氧的影响4.4 改善浊度和溶解氧的控制策略4.5 相关参数的记录与分析5. 曝气生物滤池的污泥处理5.1 污泥的收集与处理5.2 污泥浓度的监测与控制5.3 污泥的排出与处置5.4 污泥产生与处理的节能减排措施5.5 污泥处理过程的改进与优化总结：曝气生物滤池的操作规程对于保证设备的稳定运行、提升水处理效果至关重要。

通过正确的启停操作、进水排水处理、曝气系统操作、浊度溶解氧控制以及污泥处理，可以实现设备的优化运行，达到预期的水质净化效果。

操作人员应定期进行设备维护与检查，及时处理故障，同时持续改进与优化操作规程，提升工艺效率。

曝气生物滤池（BAF）安装调试手册XXX有限公司二00 九年三月目录目录 (2)第一部分 BAF内部设备材料施工程序 (6)一、安装前的准备 (6)1.安装前与关联单位的沟通协调 (6)2.安装前的准备工作及注意事项 (6)二、施工程序 (7)1．反冲洗配气管安装 (7)1.1 施工前检验 (7)1.2 施工工序 (7)1.3施工质量控制点 (7)1.4施工验收 (7)2．出水稳流栅的安装 (8)2.1 施工前检验 (8)2.2 施工工序 (8)2.3施工质量控制点 (8)2.4施工验收 (8)3．滤板的安装 (8)3.1安装前对滤池滤梁及滤板质量的检验 (9)3.2 施工工序 (9)3.3施工质量控制点 (12)3.4施工验收 (12)4．长柄滤头的安装 (12)4.1 安装前检验 (12)4.2 施工工序 (12)4.3施工质量控制点 (13)4.4施工验收 (13)5．分配器的安装 (13)5.1 施工前检验 (13)5.2 施工工序 (13)5.3施工质量控制点 (14)5.4施工验收 (14)6．曝气器及角钢支架的安装 (10)6.1 施工前检验 (14)6.2 施工工序 (14)6.3施工质量控制点 (15)6.4施工验收 (15)7．曝气生物滤池工程安装调试 (15)8．鹅卵石承托层、滤料填装 (17)8.1 填装前检验 (18)8.2 填装工序 (18)8.3填装质量控制点 (19)8.4填装验收 (19)第二部分影响滤池安装进度的因素 (19)第三部分滤池安装的工具配备 (20)第四部分工艺运行调试 (21)1 调试步骤 (21)1.1 调试运行前的准备 (21)1.2 调试步骤 (21)1.3 反冲洗操作方法： (23)2 系统运行状态控制管理 (25)2.1 布水与布气 (25)2.2 滤料预处理 (25)2.3 运行观察与维护 (25)3 挂膜期间的影响因素 (27)3.1 温度 (28)3.2 原水pH值 (28)3.3 曝气量和水中的溶解氧（DO） (28)3.4 水力负荷 (28)3.5 有毒物质 (29)3.6 营养物质 (29)3.7 进水底物浓度 (29)4 滤池运行中可能出现的异常问题及解决对策 (30)4.1 气味 (30)4.2 生物膜严重脱落 (30)4.3 滤池处理效率降低 (30)4.4 出水堰脏且出水不均 (30)4.5 微生物不增长或减少的现象 (30)4.6 溶解氧过高或过低 (31)4.7 进水水质异常 (31)4.8 出水水质异常 (31)5 水泵风机运行管理 (32)5.1 水泵起动 (32)5.2 水泵停止 (32)5.3 水泵运转 (33)5.4 风机的运行管理 (33)6 水质分析及化验室的日常管理 (34)6.1 水质的采样与保存 (34)6.2 化验室的日常管理 (35)6.3 分析化验室主任岗位责任制 (35)6.4 分析、化验人员岗位责任制 (35)7 调试注意事项及紧急处置措施 (38)第五部分附件 (39)1 施工前期签证表 (39)2 施工报验表 (42)3 运行调试报验表 (59)4 交付使用报告 (63)5 竣工验收报告 (64)第一部分 BAF内部设备材料施工程序曝气生物滤池属于生物膜处理工艺，是BAF污废水处理工艺的核心，也是主处理设备。

曝气生物滤池设计1 曝气生物滤池滤料体积 3020011000)1020(200001000m N QS V v =⨯-⨯== BOD 容积负荷选1Kg d m BOD ⋅35，采用陶粒滤料，粒径5mm 。

2 滤料面积滤料高度取h 3=2.5m 23805.2200m h V A === 滤池采用正方形，边长取9m取滤池超高h1=0.5m ，布水布气区高度h2=1.0m ，滤料层上部最低水位h4=1.0m ，承托层高h5=0.3m滤池总高度H=5.3m3 污水水力负荷 h A Q N m m q ⋅=⨯==23229.10924200004 水力停留时间空床水力停留时间h t 15.25.21== 实际水力停留时间h t t 5.015.012=⨯==ε5 需氧量单位BOD 需氧量：R o ∆=)(32.0)(82.05BODX BOD BOD O ⨯+⨯V =)201020(32.0)201020(82.0-⨯+-⨯ =BOD kg kg O 257.0去除BOD 每天的需氧量：R o =R C o BO D Q ∆⨯∆⋅=100057.0)1020(20000⨯-⨯=O kg 2114 去除氨氮每天的需氧量：kg C R N N 8.639757.42000057.4Q =⨯⨯=∆⨯=合计需氧量：kg R 8.7538.639114=+=6 标准需氧量换算设曝气装置氧利用率为E A =30%，混合液剩余溶解氧C 0=3mg/L,曝气装置安装在水面下3.7m ，取α=0.8，β=0.9，Cs=8.4mg/L ，ρ=1Pa H P P b 53531040.17.3108.910013.1108.9⨯=⨯⨯+⨯=⨯+= %7.15%100)1(2179)1(21=⨯-+-=A A t E E Q L mg Q P C C t b s sb /064.8)423.1910026.21040.1(4.8)4210026.2(555=+⨯⨯⨯=+⨯= 标准需氧量：d KgO C C C AOR SOR T T sb s /15.1481024.1]34.89.0[8.0064.88.753024.1][2)2025()20()()20(=⨯-⨯⨯⨯=-⋅⋅⋅=--ρβα供气量： min 43.113.03.015.14813.03m E SOR G A s =⨯== 7 反冲洗系统采用气水联合反冲洗（1） 空气反冲洗计算，选用空气反冲洗强度h m m 5423⋅=气q m 72.9m 43749954A q Q 33==⨯⨯==（2） 水反冲洗计算，选用水反冲洗强度h m m 2523⋅=水q m 33.75h m 20259925A q Q 33==⨯⨯==冲洗水量占进水量比为：%5.2200001575.33=⨯ 工作周期以24h 计，水冲洗每次15min曝气装置与反冲进气管合用选用穿孔曝气管,每个曝气器供气量为 h m 33.0-2.0，取曝气器供气量为0.3h m 3，则滤池需曝气器数量为228625.060=⨯=G s n 个，为安装方便，实际选用曝气器2268个，设置密度为28个m 2承托层采用砾石，分为3层布置，从上到下第一层砾石粒径3mm,层厚100mm ，第二层粒径6mm ，层厚100mm ，第三层粒径12mm,层厚100mm 。

曝气生物滤池陶粒技术标准说明名称：球型轻质多孔生物陶粒孔隙率：E=42%左右滤料直径：3-5mm技术性能要求曝气生物滤池工艺的核心在于滤料。

滤料的质量直接决定了曝气生物滤池的处理效果和处理效率，同时间接的影响着曝气生物滤池的日常运行费用和维护工作量。

本工程采用污水处理专用陶粒滤料作为曝气生物滤池的滤料，并对陶粒滤料的有关技术性能作出如下要求：①陶粒滤料必须是污水处理专用陶粒滤料。

鉴于目前陶粒被广泛应用于建筑、市政、水处理等行业，不同行业对陶粒性能的要求完全不同，污水处理陶粒滤材不考虑从事建筑陶粒或其他行业陶粒，不能以建筑陶粒或其它行业陶粒替代污水处理专用陶粒。

②表面性能要求。

陶粒滤料表面粗糙多微孔，适于各类微生物（特别是硝化菌）的生长繁殖；易挂膜，在其表面可形成活性高、稳定性强的生物膜。

③形状要求。

陶粒滤料的形状应为规则球形。

④粒径范围与级配要求。

针对工程的有关情况和有关设计参数，提供恰当的滤料粒径范围与级配，并说明理由。

提供陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。

⑤化学成分要求。

陶粒滤料应具有合理的化学组成，同时要保证其水浸出液不含有任何有毒有害物质。

投标人须提供陶粒滤料的化学成分组成及比例。

⑥比重与容重要求。

陶粒滤料，应根据工程的有关情况，具有适当的比重与容重，同时保证整体陶粒滤料的比重与容重一致。

⑦耐摩擦要求。

陶粒滤料应具有较高的抗摩擦能力，厂家须提供陶粒滤料的摩擦损失率。

⑧使用寿命要求。

陶粒滤料的使用寿命保证至少10年以上（含10年），期间如有除合理损耗之外的损耗，必须在寿命保证时间内填补。

陶粒滤料主要技术指标1、陶粒滤料的粒径范围、级配范围、筛分曲线及K60值。

（1）曝气生物滤池陶粒滤料：粒经3-5mm；（2）陶粒滤料级配控制范围3）筛分曲线：陶粒滤料筛分曲线表示方法：横坐标：有效粒径(mm)，对数坐标纵坐标：过筛百分比(％)，等分坐标2、堆积容重：自然堆积条件下单位体积陶粒滤料的重量：0.90-0.95g/ cm3；3、表观密度：陶粒在吸水饱和状态下，单位体积陶粒滤料的重量：1.6-1.8 g/cm3；4、酸可溶性：一定重量的陶粒在6N盐酸溶液中溶解物的重量百分数：<3％；5、摩擦损失率：<3％；6、使用寿命：l0年以上；7、比表面积：≥4m2/g8、滤料化学成分：不含有毒有害成分；9、外形：球形；10、生物负荷：(长方提供)11、筒压强度：≥4Mpa；12、孔隙率：≥40%。

曝气生物滤池设计要点1、曝气生物滤池的发展及其分类曝气生物滤池( BAF) 是20 世纪80 年代末在欧美发展起来的一种新型污水处理技术, 凭借良好的工作性能在污水处理领域受到了广泛重视。

从上世纪90年代起在中国也得到了广泛的应用。

BAF污水处理工艺属于生物膜法的范畴，集生化反应和固液分离与一体，已被广泛的应用于城镇污水和可生化的工业废水等行业的二级处理和三级处理中。

BAF的基本构造主要包含：生物滤料层（用于承载活性污泥）；用于布水布气的专用滤头；防堵塞专用单孔膜空气扩散器及曝气系统；反冲洗系统，维持滤池的正常运转。

根据使用范围，BAF 可以分别应用于深度处理和二级处理。

而根据处理目的:又可划分为除碳池(C池) 、硝化池(N池) 和反硝化池(DN池) 。

2、负荷与滤速负荷与滤速是滤池设计当中的两个重要参数。

2.1 负荷BAF 工艺通常采用容积负荷, 计算需要滤料的体积后确定滤池的过滤面积。

BAF 可划分为C 池、N 池和DN 池，相应设计负荷分为：BOD 负荷、硝化负荷和反硝化负荷。

根据室外排水设计规范( GB50014-2006) , 以上三种负荷的取值范围分别为: 3 ~ 6 kgBOD5 / ( m3•d)、0.3 ~ 0.8kgNH3-N /( m3•d) 和0.8~ 4.0 kgNO3--N /( m3•d) , 由于范围较宽不好把握，给设计取值带来困难。

得利满收集了较多BAF 的运行情况, 其汇总的数据具有较大参考意义。

工艺进水COD负荷同出水COD浓度成正比, 当负荷达10 kgCOD/( m3•d)时，出水CODCr 超过100 mg/ L，如果要达到一级B标准，COD负荷宜取低值。

维持出水CODCr在60 mg/ L 左右时，进水负荷应控制在4~ 5 kgCOD/( m3•d), 出水CODCr在50 mg / L以下时，进水负荷应当小于3 kgCODCr /( m3•d)。

BAF可以实现很高的硝化效率, 硝化负荷达到1.4 kgNH3-N/ ( m3•d) 时，硝化效率仍可稳定在80%，但硝化能力同进水中的BOD5浓度成反比，当进水BOD5大于60 mg / L时, 硝化负荷仅为0.3 kgNH3-N / ( m3•d) , 当进水BOD5在20 ~ 50 mg/ L 时, 硝化负荷小于0. 7，当进水BOD5在20 mg/ L 以下时, 硝化负荷才能达到1 以上。

4.4 BIOFOR 池 1设计说明本设计的水质主要含有机C ，所以采用DC 型曝气生物滤池即可。

BIOFOR 池采用上向流，反冲洗水回流沉淀池。

2设计计算设计流量：Q=300m 3/d设计参数：进水BOD 5S 0=193mg/L ，出水BOD 5S e =20mg/L ，进水SSX 0=48mg/L ，出水SS X e ≤20mg/L,夏季污水水温28℃，冬季污水水温10℃。

DC 型曝气生物滤池的特征参数：滤料粒径：3~8mm ；滤料高：2~4.5m ；滤床单格面积：＜100m 2。

DC 型曝气生物滤池的运行参数：BOD5容积负荷：2~4 kgBOD 5/(m 3*d)；过滤速率：2~8 m 3/(m 2*h)； 曝气速率：4~15 m 3/(m 2*h)。

DC 型曝气生物滤池的冲洗：冲洗水强度：20~80 m 3/(m 2*h)；冲洗气强度：20~80 m 3/(m 2*h)； 工作周期：12~72h ；冲洗时间：30~40min ；冲洗水量：5~40%。

（1） BIOFOR 池滤池体积VBIOFOR 池选用陶粒滤料，容积负荷N v 选用3kgBOD 5/(m 3*d)。

30783100019312001000m N QS V v ≈⨯⨯==（2） BIOFOR 池面积A 设滤池分2格，滤料高h 3为3.5m 。

23235.378m h V A ===单格滤池面积：25.112232m A A ===单 （3） 滤池尺寸 滤池每格采用方形，单格滤池边长a 为：m A a 4.35.11===单取滤池超高h 1为0.5m ，稳水层高h 2为0.9m ，滤料高h 3为3.5m ，承托层高h 4为0.3m ，配水室高h 5为1.5m ，滤池总高：m h h h h h H 7.65.13.05.39.05.054321=++++=++++=（4） 水力停留时间t 空床水力停留时间：h Q V t 62.12412005.34.34.3224=⨯⨯⨯⨯=⨯=实际水力停留时间：h t t 81.062.15.0=⨯==ε式中，ε为滤料层空隙率，一般为0.5。

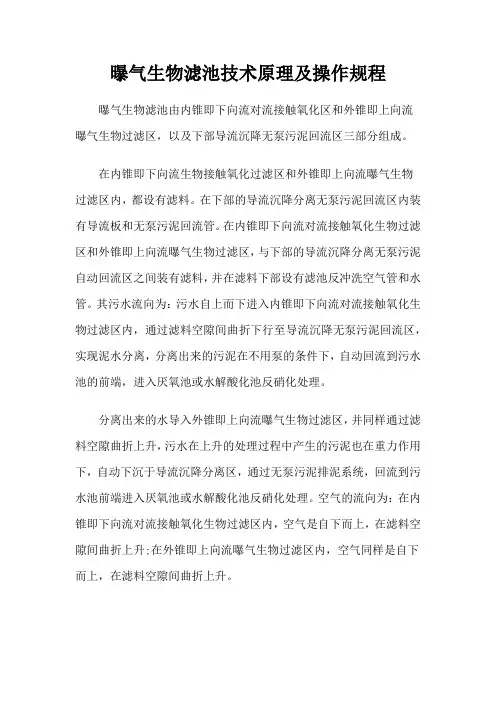

曝气生物滤池技术原理及操作规程曝气生物滤池由内锥即下向流对流接触氧化区和外锥即上向流曝气生物过滤区，以及下部导流沉降无泵污泥回流区三部分组成。

在内锥即下向流生物接触氧化过滤区和外锥即上向流曝气生物过滤区内，都设有滤料。

在下部的导流沉降分离无泵污泥回流区内装有导流板和无泵污泥回流管。

在内锥即下向流对流接触氧化生物过滤区和外锥即上向流曝气生物过滤区，与下部的导流沉降分离无泵污泥自动回流区之间装有滤料，并在滤料下部设有滤池反冲洗空气管和水管。

其污水流向为：污水自上而下进入内锥即下向流对流接触氧化生物过滤区内，通过滤料空隙间曲折下行至导流沉降无泵污泥回流区，实现泥水分离，分离出来的污泥在不用泵的条件下，自动回流到污水池的前端，进入厌氧池或水解酸化池反硝化处理。

分离出来的水导入外锥即上向流曝气生物过滤区，并同样通过滤料空隙曲折上升，污水在上升的处理过程中产生的污泥也在重力作用下，自动下沉于导流沉降分离区，通过无泵污泥排泥系统，回流到污水池前端进入厌氧池或水解酸化池反硝化处理。

空气的流向为：在内锥即下向流对流接触氧化生物过滤区内，空气是自下而上，在滤料空隙间曲折上升;在外锥即上向流曝气生物过滤区内，空气同样是自下而上，在滤料空隙间曲折上升。

水与空气的流向分别为：在内锥即下向流对流接触氧化生物过滤区内，因污水是自上而下，而空气是自下而上，并且水和空气都是通过滤料空隙间曲折对流，与污水及滤料上附着的生物膜充分接触，在好氧条件下发生气、液、固三相反应。

另一方面，水与空气在外锥即上向流曝气生物过滤区内，因污水和空气都自下而上的，水和空气在滤料空隙间曲折上升，与污水及滤料上附着的生物膜充分接触，在好氧条件下，发生气、液、固三相反应。

在内锥即下向流接触氧化生物过滤区和外锥即上向流曝气生物过滤区内的滤料上，由于生物膜附着在滤料上，不受泥龄限制，因而种类丰富，对于污染物的降解十分有利。

污染物被吸附、拦截在滤料表面，作为降解菌的营养基质，加速降解菌形成生物膜，生物膜又进一步“俘获”基质，将其同化、代谢、降解。

曝气生物滤池BAF操作规程一、设备检查和准备1.操作人员在每次使用设备之前，应检查设备的各个部分是否正常运转，如曝气机、污水泵、进水阀门等。

2.液位计的读数应在正常范围内，如果不正常，应进行调整或修理。

3.检查滤料的填充情况，如有滤料缺失或堵塞现象，应及时处理。

二、系统启动1.打开进水阀门，并逐渐调整进水流量，保持合适的进水量。

2.启动曝气机，调整曝气量和曝气周期。

曝气量和曝气周期的设定应根据进水水质和处理量进行调整。

3.启动污水泵，确保污水流入曝气生物滤池。

三、日常操作1.定期监测滤池内的液位和压差，对液位和压差的变化进行记录。

一般情况下，液位应保持在适当的范围内，压差应保持在较小的范围内。

2.定期检查曝气管道和曝气头部分是否有堵塞现象，如有堵塞现象，应及时清理。

3.定期检查滤料的状态，如发现滤料有变质或堵塞的情况，应及时更换或清理。

4.定期检测滤池出水水质，如COD、氨氮等指标，确保出水水质达到国家标准要求。

四、异常情况处理1.如果发现进水流量超过滤池的处理能力，导致曝气效果不佳，应及时调整进水阀门，减少进水流量。

2.如果发现滤料的状态在使用过程中迅速变质，导致滤料失效，应停止进水并更换滤料。

3.如果发现曝气效果不佳，曝气量或曝气周期不合适，应调整曝气机的运行参数。

4.如果发现滤池出水水质不合格，应进行排查，找出污水源头或设备故障，并进行相应处理。

五、设备维护1.定期检查设备的电气系统，如发现线路松动、保护装置失效等情况，应及时修理或更换。

2.定期清理滤池内的附着物，如粘藻、生物膜等，以保证滤池的正常运行。

3.定期清洗曝气管道和曝气头，以清除积垢和杂物。

4.定期检查设备的工作状态记录，如曝气机的运行时间、曝气量的记录等，以便进行维护和故障排除。

六、安全注意事项1.操作人员在进行设备操作前，应进行相关安全教育和培训，掌握相应的操作技能。

2.操作人员应佩戴个人防护装备，如防护眼镜、手套等，以便保证操作安全。

曝气生物滤池说明书武汉凯迪电站设备有限公司二OO四年九月曝气生物滤池一、概述曝气生物滤池，是80年代末兴起的污水处理新工艺，它集生物氧化和截留悬浮固体于一体，提高了生化处理的能力，省去了后续沉淀池。

充氧膜法一体化净水装置最早用于三级处理，后发展直接用于二级处理。

目前世界上已有100余座大小的污水处理厂应用了这种技术。

二、工艺原理及特点曝气生物滤池我公司根据国外的最新科技成果和中国国情，结合本公司多年来在众多的环保水处理工程实践经验，自主研制开发出的新一代污水处理成套装置，它集澄清、生物氧化、生物吸附与截留悬浮固体于一体，去除COD、BOD、氨氮与其它有机物。

本装置以颗粒滤料填料，节省了二沉池，运行原理为：污水经格栅、竖流式中心沉淀池等除去粗大漂浮、悬浮物后，进入曝气生物滤池进行SS、COD、BOD、油等污染物的去除，绝大部分COD、BOD在此进行降解，部分氨氮进行硝化；每运行一定时间后，进行反冲洗（反冲洗周期一般为24-48小时，采用气水联合冲洗），反冲洗水回流入集水井，与原污水混合，一并处理。

相比传统污水处理工艺，曝气生物滤池具有以下特点：1、总体投资省，为传统工艺处理的60%-80%，为回用水处理的50%-70%；2、处理费用低，为活性污泥的50%；3、特别节省能耗，气水比为3-5:1；4、占地面积小，为通常污水处理法的1/3-1/5；5、处理水质量高，容易满足回用要求；6、操作方便，耐冲击性能好，受气候、水量、水质变化影响小，特别在高海拔高纬地区，由于设备保温性能好，保证了生化处理的效率，是其他生化处理设备无法替代的；7、模块化结构，便于后期的扩改造和工厂化生产；8、本设备自动运行，无需人员操作。

三、设备技术规范外形尺寸：10460×2660×5000mm(长×宽×高)设备壁厚：10mm隔板壁厚：6mm材质/防腐： Q235-B/玻璃钢防腐厚度1mm。

曝气生物滤池操作手册曝气生物滤池运营手册一.曝气生物滤池曝气生物滤池简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺。

曝气生物滤池是一种膜法生物处理工艺，微生物附着在载体表面，污水在流经载体表面时，通过有机营养物质的吸附、氧向生物膜内部的扩散以及生物膜中所发生的生物氧化等作用，对污染物质进行氧化分解，使污水得以净化。

1.基本原理在滤池中装填一定量粒径较小的颗粒状滤料，滤料表面附着生长生物膜，滤池内部曝气。

污水流经时，污染物、溶解氧及其它物质首先经过液相扩散到生物膜表面及内部，利用滤料上高浓度生物膜的强氧化降解能力对污水进行快速净化，此为生物氧化降解过程；同时，因污水流经时，滤料呈压实状态，利用滤料粒径较小的特点及生物膜的生物絮凝作用，截留污水中的大量悬浮物，且保证脱落的生物膜不会随水漂出，此为截留作用；运行一定时间后，因水头损失的增加，需对滤池进行反冲洗，以释放截留的悬浮物并更新生物膜，此为反冲洗过程。

2.工艺特点该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX（有害物质）的作用。

曝气生物滤池集生物氧化和截留悬浮固体一体，与普通活性污泥法相比，具有有机负荷高、占地面积小（是普通活性污泥法的1/3）、投资少（节约30%）、不会产生污泥膨胀、氧传输效率高、出水水质好，运行能耗低，运行费用少等优点，但它对进水SS要求较严（一般要求SS≤100mg/L，最好SS≤60mg/L），因此对进水需要进行预处理。

同时，它的反冲洗水量、水头损失都较大。

其工艺性能如下：二.结构曝气生物滤池的构造与污水三级处理的滤池基本相同，只是滤料不同，一般采用单一均粒滤料。

曝气生物滤池主要由滤池池体、滤料、承托层、布水系统、布气系统、反冲洗系统、出水系统、管道和自控系统等八个部分组成。

1.滤池池体其作用是容纳被处理水量和围挡滤料，并承托滤料和曝气装置的重量，形状有圆形、正方形和矩形三种，结构形式有钢制设备和钢筋混凝土结构等。
