微功耗断线式防盗报警器

科技作品简介 Prepared on 22 November 2020内蒙古师范大学物理与电子信息学院2008年学生学术科技文化月活动获奖作品展发明、制作、设计类获奖情况：一等奖1、杨贵全 07电子信息工程2班（发明类）作品名称：发光式电缆、导线测断笔作品简介：本作品出于对功耗小，工作稳定，灵敏度高。

以功耗很小的MOS型CC4017脉冲分配器为核心，由于其内部采用MOS型对称管，因此工作点很稳定且受外部温度的影响较小。

当有很小的电荷变化时，引起很大的输出变化，加上信号处理和显示电路可对电线、电缆断点进行测量。

2、崔晓宇 05电子信息工程班（设计类）作品名称：多点温度控制系统作品简介：利用DS19B20将多点温度采集到51单片机，然后通过内部编写的数据融合程序，将三点的温度值显示在数码管，达到多点共同监控温度的目的。

3、张顺 05电子信息工程班（制作类）作品名称：全自动洗衣机的自动控制作品简介：1．按下启动按钮，及水位选择器，开始进水，直至高水位关水。

2．2秒后开始洗涤，洗涤时正传30秒，停2秒，然后反转30秒，再停2秒，如此循环往复320秒后，排空后脱水。

3.开始洗涤，重复1 和2，并洗涤两次。

4.洗涤完成，报警3秒并自动停机。

5.若按下停止按钮则停止工作，手动排水。

获奖情况：二等奖4、蓝荣 06物理汉班（发明类）作品名称：太阳能自动跟踪控制系统作品简介：该系统主要用于太阳能发电系统和太阳能供热系统，以提高太阳能的综合利用。

该系统由探头，自动跟踪控制器，机械转动定位系统组成。

5、杜子龙 06电子信息工程班（制作类）作品名称：航空模型作品简介：航模使用简单，轻便的材料制作的飞机模型。

本航模采用木制结构，机身为流线型，机翼采用镂空结构，使它在保证强度的同时最大限度地减轻重量。

6、夏灿07电子信息工程2班（制作类）作品名称：自制简易地震防盗报警器作品简介：地震时产生纵波和横波，由于震源与地面距离等因素影响，震波到达地面时将延迟几秒到十几秒。

内蒙古师范大学物理与电子信息学院2008年学生学术科技文化月活动获奖作品展发明、制作、设计类获奖情况：一等奖1、杨贵全 07电子信息工程2班（发明类）作品名称：发光式电缆、导线测断笔作品简介：本作品出于对功耗小，工作稳定，灵敏度高。

以功耗很小的MOS型CC4017脉冲分配器为核心，由于其内部采用MOS型对称管，因此工作点很稳定且受外部温度的影响较小。

当有很小的电荷变化时，引起很大的输出变化，加上信号处理和显示电路可对电线、电缆断点进行测量。

2、崔晓宇05电子信息工程班（设计类）作品名称：多点温度控制系统作品简介：利用DS19B20将多点温度采集到51单片机，然后通过内部编写的数据融合程序，将三点的温度值显示在数码管，达到多点共同监控温度的目的。

3、张顺05电子信息工程班（制作类）作品名称：全自动洗衣机的自动控制作品简介：1．按下启动按钮，及水位选择器，开始进水，直至高水位关水。

2．2秒后开始洗涤，洗涤时正传30秒，停2秒，然后反转30秒，再停2秒，如此循环往复320秒后，排空后脱水。

3.开始洗涤，重复1 和2，并洗涤两次。

4.洗涤完成，报警3秒并自动停机。

5.若按下停止按钮则停止工作，手动排水。

获奖情况：二等奖4、蓝荣06物理汉班（发明类）作品名称：太阳能自动跟踪控制系统作品简介：该系统主要用于太阳能发电系统和太阳能供热系统，以提高太阳能的综合利用。

该系统由探头，自动跟踪控制器，机械转动定位系统组成。

5、杜子龙06电子信息工程班（制作类）作品名称：航空模型作品简介：航模使用简单，轻便的材料制作的飞机模型。

本航模采用木制结构，机身为流线型，机翼采用镂空结构，使它在保证强度的同时最大限度地减轻重量。

6、夏灿07电子信息工程2班（制作类）作品名称：自制简易地震防盗报警器作品简介：地震时产生纵波和横波，由于震源与地面距离等因素影响，震波到达地面时将延迟几秒到十几秒。

基于时差，用霍耳传感器和小磁铁、小弹簧等构成了地震检测器，由单向晶闸管和隔离二极管构成了电子开关，模拟集成电路和功率开关集成电路等构成了该警报器。

断电报警器原理断电报警器是一种常用的电子报警装置，用于监测电源中断的情况，并在出现断电时发出警报。

它由一个主控模块和一个报警器组成，主要利用电源供电状态的检测和控制电路，实现断电报警功能。

断电报警器的工作原理可以分为以下几个步骤：1. 电源供电状态检测：主控模块外接电源，通过测量输入电压或电流的大小来判断电源是否正常供电。

当电源正常供电时，主控模块将会得到一个稳定的电压或电流信号。

2. 断电检测：主控模块通过内部的电路来监测输入电压或电流是否发生突变或下降。

如果电源供电中断，电压或电流将会出现明显的变化。

3. 报警信号触发：一旦主控模块检测到电源中断，它将会触发一个报警信号。

这可以通过输出接口控制一个报警器或触发其他报警装置。

4. 报警器响应：当主控模块触发报警信号后，报警器将会接收到该信号，并转换为声音或光的报警信号。

报警器通常由一个发声装置和一个驱动电路组成。

断电报警器的原理主要依靠电源供电中断的特点。

在正常情况下，电源供电稳定，主控模块能够得到一个稳定的电压或电流信号。

一旦电源中断，电压或电流将会发生明显的变化，主控模块可以通过内部的电路检测到这种变化，并触发一个报警信号。

断电报警器的应用范围十分广泛。

在家庭生活中，它可以用于监测电源中断，并及时提醒家人检查电力设备是否正常工作。

在工业生产中，断电报警器可以用于监测设备的供电状态，一旦出现断电情况，及时通知维修人员进行处理，以确保正常的生产运行。

总之，断电报警器的原理是通过电源供电状态的检测和控制电路，实现对电源中断的监测，并及时发出报警信号。

它在家庭生活和工业生产中都有着广泛的应用，并且可以帮助人们及时发现和解决电力设备供电中断的问题，确保生活和生产的正常运行。

断线报警原理
断线报警原理简介:
断线报警是指通过对电路中的信号线进行监测，一旦信号线或电缆断开，系统能够及时发出报警信号。

其原理主要是基于电路连通性的监测。

断线报警通常由以下几个组成部分组成：传感器、信号处理器、报警器和显示器。

1. 传感器: 负责监测信号线或电缆的连通状态。

传感器通常采
用开关或电阻的形式，当信号线断开时，传感器会产生相应的信号。

2. 信号处理器: 负责接收来自传感器的信号，并进行处理。

信
号处理器会判断信号是否符合断线报警的条件，如在一定时间内连续出现信号断开的情况。

3. 报警器: 当信号处理器确认信号断开的情况后，会触发报警
器工作。

报警器通常会发出声音、光亮或震动等形式的报警信号，以提醒用户发生了信号断开的情况。

4. 显示器: 用于显示断线报警的相关信息，如断线发生的具体
位置或是否需要采取紧急处理措施等。

基本的断线报警原理是通过不断监测信号线的连通状态，并在信号断开时立即触发报警装置，以便及时发现并处理断线问题，
避免因信号中断导致系统的异常工作或数据的丢失，并保障系统的稳定性和安全性。

断线报警器设计方案断线报警器设计方案一、功能简介1.报警模块当只要有导线被剪断（一根及以上），蜂鸣器促响，相应位置的二极管发光，同时继电器动作，所带负载发光二极管点亮。

2.解锁模块当从矩阵键盘键入数字时，数码管显示相对应的数字，当键入复位键时，系统进入解锁状态，此时可以通过矩阵键盘输入密码，当密码输入完毕后，键入确认键，系统开始验证密码是否正确。

一旦密码正确，系统则在开启和关闭状态进行切换（1）若系统正处于报警，通过输入正确的密码，则可使报警停止，同时还可关闭系统对导线是否剪断的检测功能（即当系统报警后将导线重新接上，通过输入密码后，不仅报警停止，同时当再次断开导线，系统不再报警）密码2010 05 17二、设计原理概述嵌入式系统是嵌入式计算机嵌入到各种设备及应用产品内部的计算机系统，它体积小，结构紧凑，使设备及应用产品智能化。

在数字化产品日益普及的今天，从MP3到飞机的自动导航系统，军事、工业、商务、家电、通信、网络产品无不不充斥着嵌入式系统，可以说，它无处不在，无所不在。

作为嵌入式系统控制核心的单片机，以体积小、功能全、性价比高等诸多优点而独具特色。

本次设计则采用Atmel公司生产的AT89S52单片机，通过软件控制硬件，单片机不断从外设读取数据，其中键盘部分采用4*4矩阵键盘的基本原理，用以输入密码，通过单片机不断从键盘刷新读取数据并进行相关处理，单片机内部数据具体处理方式，请参照以下设计电路程序，这里就不加论述。

三、元件清单1．AT89S52单片机一块2．74HC573锁存器一片3．DIP40底座一个，DIP20底座一个 4.9012三极管两个，1K电阻四个，10uf电解电容一个，30pf电容两个，12MHZ晶振一个，蜂鸣器一个，LED五个，HRSH5V继电器一个，数码管一个，按键13个，拨动开关三个，10K电阻三个，8脚10K排阻一个，导线若干，IN4007二极管一个，杜邦线若干，电位器一个。

基于单片机的微波防盗报警器设计Xxx物理与电子信息学院电子信息科学与技术学号：xxxxxxxxx指导教师：xx摘要：本文基于单片机设计了一个微波防盗报警系统。

该系统控制核心用的是AT89C52，主要包括微波探测器、热释电式红外传感器、单片机控制、信号放大及相关的驱动电路组成。

本设计操作简单、运行可靠，除了具有基本的防盗报警功能，还能够实现自动探测信号和自动报警功能。

自动探测是由热释电红外传感器和微波探测器共同完成，双探测器的应用使得系统的可靠性大大增强，误报率明显降低；自动报警是指当单片机接收到由探测器检测到入侵信号时，通过程序控制自动输出报警信号引发扬声器和LED发光报警。

关键词：微波探测器；单片机；热释电式红外传感器；防盗报警The Design of Microwave Anti-theft Alarm CircuitZhang Peng-luoCollege of Physics and Electronic Information Electronic Information Science and TechnologyNo: xxxxxxxxTutor: Ning NingAbstract : This system includes two parts: hardware design and software design. Hardware design is consisted by microwave detector circuit design, pyroelectric infrared sensors design, single-chip microcomputer control circuit design, signal amplifier circuit design and relevant driver circuit design. The whole system is controlled by the system software. This topic designs a simple and reliable operation of the anti-theft alarm system based on single chip. It has a basic security alarm function ,and it can automatically1detect the signal and realize the automatic alarm. Automatic detection is completed by both of pyroelectric infrared sensors and microwave detector. Double detector application makes the system reliability greatly enhanced, it also reduced the rate of false positives. The automatic alarm means that when microcontroller receives the invasion signal by the probe detector, it will automatically output alarm signal to trigger the speaker and LED through the program controlling.Key words: Microwave detector; MCU; Pyroelectric infrared sensors; Anti-theft Alarm2目录摘要 (1)1 引言 (4)2 系统总体方案设计 (5)2.1 整体电路框图 (5)2.2 报警器的功能及工作过程 (5)3 系统硬件设计 (6)3.1 电源模块 (6)3.2 控制模块 (6)3.2.1 AT89C52单片机介绍 (7)3.2.2 复位、晶振电路的设计 (8)3.3 探测器模块 (8)3.3.1 热释电红外线探测器 (9)3.3.2 微波感应模块 (12)4 信号处理模块 (14)4.1 HN911L的输出信号处理模块 (14)4.2 HB100输出信号处理模块 (14)5 声光报警模块 (15)5.1 报警电路的设计 (15)5.2 蜂鸣器报警电路的设计 (15)5.3 LED显示模块 (16)5.4 手工暂停模块 (17)6 软件的程序实现 (18)6.1 中断服务程序工作流程图 (18)6.2 主程序工作流程图 (18)7 总结 (20)参考文献 (21)附录1：程序 (22)附录2：微波报警原理图 (24)31引言在高新技术日新月异的今天，科学技术已经成为整个社会发展的源动力，电子领域的发展更是令人目不暇接，在其推动下，现代电子产品几乎渗透了社会的各个领域，遍及了千家万户，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。

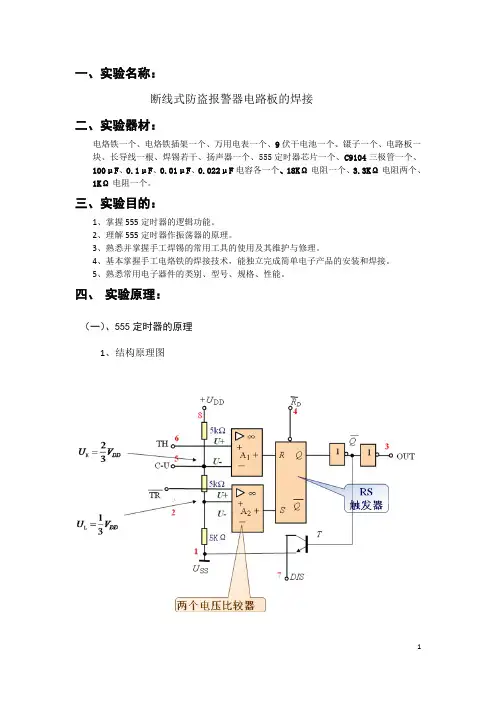

一、实验名称：断线式防盗报警器电路板的焊接二、实验器材：电烙铁一个、电烙铁插架一个、万用电表一个、9伏干电池一个、镊子一个、电路板一块、长导线一根、焊锡若干、扬声器一个、555定时器芯片一个、C9104三极管一个、100μF、0.1μF、0.01μF、0.022μF电容各一个、18KΩ电阻一个、3.3KΩ电阻两个、1KΩ电阻一个。

三、实验目的：1、掌握555定时器的逻辑功能。

2、理解555定时器作振荡器的原理。

3、熟悉并掌握手工焊锡的常用工具的使用及其维护与修理。

4、基本掌握手工电烙铁的焊接技术，能独立完成简单电子产品的安装和焊接。

5、熟悉常用电子器件的类别、型号、规格、性能。

四、实验原理：（一）、555定时器的原理1、结构原理图2、555定时器的引脚介绍：1脚：负电源，接“地”端；2脚：低电平触发端； 3脚：电路输出端；4脚：清零端，正常工作时为“1”； 5脚：电压控制端； 6脚：高电平触发端；7脚：放电端； 8脚：接电源端。

3、555定时器的功能原理（二）、555定时器构成振荡器的工作原理（三）、断线式防盗报警器的电路图及其工作原理0.1μC 1R 1R 2图中555与R 1、R 2、C 1~ C 3及扬声器B 构成音频声响电路。

X 1、X 2为接线柱，两者之间连接一根很细的导线l 。

可以将该导线l 架设在警戒区内，以防止外人入内。

由于导线l 将555的第4引脚接地，所以在正常的=情况下扬声器B 无声，处于监视状态。

当有人入侵并碰断导线l 时，555的第4引脚将立即通过晶体管VT 获得高电位（+9V ），555迅速进入震荡状态，扬声器B 发出警报。

（四）、三极管极性的判断C9014型三极管的引脚排列，正对有字的一边，从左往右数，依次为E，B，C极。

E用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。

这时用黑红两表笔分别接其它两极，用舌尖同时添（其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生）黑表笔所接那个极和B 极，表指示阻值小的那个黑表所接就是C极。

断电报警器原理
断电报警器是一种常用于家庭和办公场所的安全设备，它通过监测电力供应是否中断来触发警报。

断电报警器的工作原理如下：
1.供电电路：断电报警器需要接入正常的电源供电，通常使用电池或者直接连接到交流电网络上。

2.供电监测电路：断电报警器内部配置了一个电压检测电路，用于检测供电电源的状态。

当电源正常时，电压检测电路可以稳定地输出一个固定的电压值。

3.警报触发电路：断电报警器还配置了一个警报触发电路，用于控制警报器的工作。

当电压检测电路检测到电压异常时，如供电中断或电压下降到预设的阈值以下，触发电路将被激活。

4.警报装置：激活的警报触发电路将通过控制电路来启动警报装置，如喇叭、闪灯或者发送警报信息。

这些装置的作用是吸引人们的注意并提醒他们供电中断的情况。

总结：断电报警器通过监测电源供电状态并触发警报装置来提醒人们供电中断的情况。

当电压下降或供电中断时，警报被启动，从而提醒人们可能存在安全问题或需及时采取措施。

NE555 防盗报警器项目名称:防盗报警器电路摘要：本实验利用NE555芯片制成一个简单的报警器。

且此报警器实微功耗压控式防盗报警器。

主要由晶闸管压控触发开关、变调音源两大部分组成。

其特点：静态功耗小，适合用电池供电；报警声为变调音响，较能引起人们的注意。

关键词：NE555芯片晶闸管触发开关变调音源一、系统功能描述：该系统主要有晶闸管压控触发开关、变调音源发生器两大部分组成。

1、晶闸管压控触发开关由晶闸管VTH、电阻R5及微动开关SB组成，SB只使用其中的动断触点，当SB受到需报警物品的压力时。

触点跳开，VTH因门极无触发电流而处于关断态，整个电路不工作。

2、变调音源发生器有两块NE555时基电路A1、A2组成，其中A1构成周期约为1S的无稳态超低频振荡器，A2构成基本频率约580Hz的稳态音频振荡器。

现将A1的3脚输出周期为1S的防波脉冲经RP加到A2的控制端5脚，对A2 产生的音频振荡进行调制，适当调整RP阻值片可从A2的3脚获得累时警笛音响的变调音源。

3、系统电路图二、设计原理：1、原件明细表1）芯片NE5552) 二极管3）电阻5个4）开关2个5）电容4个6）电位器7）扬声器8）电池2 NE555 引脚位置配置说明下：NE555 接脚图:Pin 1（接地）-地线（或共同接地），通常被连接到电路共同接地。

Pin 2（触发点）-这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压需大于2/3CC,下缘续低于1/3VCC.Pin 3（输出）-当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的最大输出电流大约200mA。

Pin 4(重置)-一个低逻辑电位送至这个脚位时会重置定时器和输出回到一个低电位。

它通常被接到正电源或不用。

Pin 5（控制）-这个接脚准许由外部电压改变触发和闸限电压。

当计时器经营在稳定或震荡的运作方式下，这输入能用来改变或调整输出频率。

Pin 6（重置锁定）-Pin6重置锁定并使输出呈低态。

简单的断线报警器原理断线报警器是一种常用于安防系统中的设备，用于监测电路中的断线情况，并在断线发生时发出警报信号。

其原理基于电路的连通性和导通性。

下面将详细介绍断线报警器的原理。

断线报警器通常由电源、控制电路、传感器和报警装置组成。

电源是供应电流的部分，一般使用直流电源以确保稳定可靠的工作。

控制电路是用来控制整个系统的逻辑部分，通过监测传感器的信号来判断是否需要触发报警。

传感器是用来检测目标变化的装置，常用的有电压传感器、电流传感器、温度传感器等。

报警装置是发出警报信号的部分，通常使用声音或光闪来提醒用户。

断线报警器的工作原理是基于电路的连通性和导通性。

在正常情况下，断线报警器的电路是连通的，电流可以顺利地流过各个组件。

而当电路中发生线路断开或连接不良的情况时，电流就不能正常地流通，从而触发断线报警器发出警报。

具体来说，断线报警器通过控制电路监测传感器的信号来判断是否需要触发报警。

传感器常用于监测电线的连通性，当电线发生断开或连接松动时，传感器会感应到电流的异常情况并发出相应的信号。

控制电路会接收到传感器的信号，并进行处理。

如果控制电路检测到传感器信号异常（即电路断开或连接不良），就会触发报警装置发出警报信号，提醒用户检查线路状态。

断线报警器在实际应用中有多种不同的设计和实现方式。

例如，一种常见的断线报警器是基于霍尔效应的。

霍尔效应是指当有磁场作用于半导体材料时，会在材料上产生一种电势差，称为霍尔电压。

断线报警器使用霍尔传感器来监测电线的连通性，当电线发生断开时，磁场消失，霍尔传感器捕捉不到磁场并产生异常的霍尔电压，从而触发报警。

此外，断线报警器还可以配备其他功能，如联动控制和远程监控。

联动控制是指断线报警器可以与其他安防设备联动，如监控摄像头或电子锁，以提高系统的综合性能。

远程监控是指断线报警器可以通过网络远程监视和控制，方便用户及时了解系统的状态，并进行必要的处理。

总之，断线报警器是一种用于监测电路中断线情况的设备，其原理基于电路的连通性和导通性。

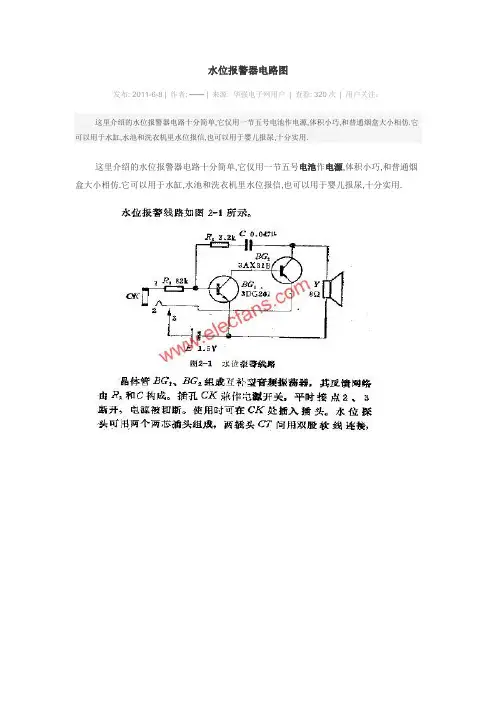

水位报警器电路图发布: 2011-6-8 | 作者: —— | 来源: 华强电子网用户| 查看: 320次| 用户关注：这里介绍的水位报警器电路十分简单,它仅用一节五号电池作电源,体积小巧,和普通烟盒大小相仿.它可以用于水缸,水池和洗衣机里水位报信,也可以用于婴儿报尿,十分实用.这里介绍的水位报警器电路十分简单,它仅用一节五号电池作电源,体积小巧,和普通烟盒大小相仿.它可以用于水缸,水池和洗衣机里水位报信,也可以用于婴儿报尿,十分实用.以下是一种水满声光报警器电路图，具有声光同时报警功能，可用于洗衣机，水塔的水位控制上。

该电路耗用的电流很小，以致电池的贮存期限成了限制因素，所需电流只是晶体管的漏电流。

该电路虽然是一种水位报警器的形式，但若变换一下探头，也可用作雨量报警器或短路报警器；探头两端存在的从零到1M欧的任何东西都可使该电路触发。

Q1作为一个开关向单结晶体管Q2供电。

报警信号频率受此值C1/R2的控制。

通过脉冲开关Q3的通和断，给喇叭提供信号，几乎任何硅NPN管都可用作Q1和Q3，任何单结晶体管都可用作Q2.低功耗断线式防盗报警器电路上传者：dolphin浏览次数:74分享到：开心网人人网新浪微博EEPW微博低功耗断线式防盗报警器电路电路原理它由互补型音频振荡器和晶闸管触发电路两大部分组成。

图中，R1为三极管VT1提供基极偏置电流，电路在静止警戒状态时，由于a、b间的短路导线L存在，VT1截止，晶闸管VTH门极无触发电流而关断，后续电路失电不工作，扬声器B无声。

如果有盗贼破门或破窗而入，短路线L被扯断，VTl由R1获得基极偏流而导通，VTl发射极电流经R2触发晶闸管VTH，使VTH开通，盗情指示灯LED 即点亮发光，由三极管VT2、VT3组成的互补型音频振荡器起振工作，扬声器B即发出报警声响。

由于晶闸管工作在直流回路，一旦开通，其门极就失去了控制作用，此时即使是盗贼把L短路线重新接通，电路仍报警不息，只有主人切断电源开关S才能解除警报，所以本电路具有一定的防破坏性。

采用电力载波实现电缆防盗的意义及实现方法四川科强电子技术有限公司电缆被盗现在是很多行业非常头痛的问题，给国家造成很大的损失。

很多地方仅一个月就损失上百万。

能够有及时的电缆断线（被盗）报警（装置），对偷盗者抓捕，减少电缆被盗损失，已经是很多行业很迫切的要求。

对于电缆线放盗其实有很多种方案，例如监控回路负载变化等。

但是这些并不能完全解决问题，像本来的负载变化以及电缆没电时就无法检测。

利用载波通讯实现电缆防盗，就是在监测的电缆上两端不断的互相载波通讯，当载波中断时发出报警。

但是我国电网非常复杂，电力干扰很大，要求监控电缆线路长达10公里。

这些用普通的载波方式都是非常难以实现的。

我公司利用过零载波传送技术可以最大限度的避开电力干扰，辅以中继完成电缆可靠通讯。

还有就是用特有的载波频段实现电缆线上尽可能小的衰减，实现10公里载波通讯。

达到电缆防盗的要求。

产品大类：防盗系列产品一、概述电力线或专用电缆（例如路灯电力线、水库水位监测专用电力线，排灌系统的控制电力线）常被人盗割，或被意外事故切断，给供电部门或有关企业和人民群众的生活带来巨大损害。

根据我们收集的资料估算，由此造成的直接经济损失一个县都在100万元以上，中小城市200万元以上。

农村地区和欠发达地区低压电力线（0.4KV 以下）被盗割比较常见;城市的路灯线和高压线被盗较严重。

当前，有各种无线或有线的线路盗割报警器，但由于成本高或由于无线电方式受地形环境（山区或偏远地区）影响，难以大面积推广应用。

本系统是巧妙地利用电力线载波方式设计出来的一种高可靠、低价位的线缆盗割报警器，由某省电力部门在多年实践的基础上推出的一种较为实用的设计方案。

本方案是在成都市科强电子技术公司的高灵敏度电力线载波通讯技术的基础上开发出来的一种新产品，希望广大客户及时反馈信息，使本装置逐步改进，使之更为完善。

本产品综合应用了电网理论知识，单片机编程技术，电力线载波FSK数据传输编码、译码技术，属配电线路防盗报警（故障检测）自动化高科技产品。

YAF-D1断线式防盗报警器说明书一.产品特点： `1.待机功耗极低（警戒状态下，实测消耗电流约为5uA ）2.宽工作电压（3.7V~5V ）3.具有防破坏功能（即使将扯断后的短路线重新接上也照报不误）4.具有外控输出功能（当有报警信号时，J2有高电平输出）5.报警铃声可选择（通过板上的三根跳线选择需要的报警铃声）6.电路板用料扎实（采用军工级FR4/1.2mm 板材）二.使用说明1.如放在家中使用，J1间的短路线可采用细的漆包线，也可用普通多股软导线，去掉外面的绝缘皮，把内部铜丝一根根抽出来，再分别头尾相连，这种细铜丝比漆包线更具有隐蔽性，更易被扯断，将它布置在门和窗的周围，或者系在贵重物品上。

为提高灵敏度，细铜丝可用绝缘支架布置，并尽可能地把线拉紧，这样只要轻轻一碰，铜丝即断。

线的两端接在报警器的J1接线端子上，接上电源，如果有人推开门窗或是搬动物体，势必扯断细铜丝，报警铃声就会响起。

2.如用于出差或旅行，当乘坐火车或是长途汽车时，可将报警器放在袋子里，短路线可用普通漆包线，将其从旅行袋内伸出绕过车辆行李架铁杆再回入袋中。

漆包线的两端接在J1端子上，接上电源，锁好袋子，你就可以放心的休息了。

如果有人盗走袋子，一定会扯断漆包线。

此时你的旅行袋里就会发出响亮的报警声。

3.用于摩托车，电动车上。

对于一些停放在楼梯口的摩托车和电动车，可将细铜丝从车轮中间穿过，细铜丝两端接在J1端子上。

如果楼梯口离自己家的距离不是很远的话。

可用一段电话线把穿过车轮的细铜丝连接到家里来，一旦有人搬动车辆将细铜丝扯断，放在家里的报警器就会响起报警铃声。

而在外面搬动车辆的人还全然不知，具有很强的隐蔽性。

报警芯片J1J2J3J4外控电源正喇叭正电源负喇叭负LED短路线JP3JP2JP1JP2短路119铃声JP1短路120铃声JP3短路机枪声默认不接110铃声EQKIT23F21GND 23OUT45F16VCC7U19561R11MR21KR31KD1LEDQ4100-6C110312J312J412J1Q19014GNDQ29014Q3901512J2GND12JP112JP2GND12JP3喇叭外控输出电源短路线3.7V--9V三.原理说明电阻R1为三极管Q1提供基极偏压，在警戒状态下，基极偏值电压经短路线对地短路，Q1不工作。

Y T B – 9 5 1 8 D L电力设备防盗报警系统分机(野外型)一.概述：YTB-9518DL电力设备防盗报警系统分机主要应用于供电线路、电力变压器等电力设备的防盗窃、防破坏。

系统分机采用单片计算机控制，无线数据传输技术，对电网供电线路断相、断电、供电变压器搬动进行监控报警，用无线传输的形式将报警信息传输至系统接警主机，有效地防止电网电力线、供电变压器被盗、被破坏。

分机采用铝压铸外，全密封，防水性能好，适用于野外的恶劣环境。

二.功能介绍：·分机对电网供电线路（AC380V）A相、B相、C相断线进行检测，发送不同的报警信息。

当A相、B相、C相分别被剪断时，系统主机分别显示被监控分机的地址码和‘A’、‘B’、‘C’断相警情代码。

·对电网供电线路正常供电进行检测，供电线路停电(三相四线同时断电)发送停电报警信息，系统主机显示被监控分机地址码和停电警情代码‘P’。

·有的地区在农闲不用电时，为保证高压线路及供电变压器不被盗，给供电变压器留一条带电高压线，分机可对供电变压器低压侧一相感应电压（3V～150V）进行检测，当这一条高压线断电时感应电压不存在，系统分机发送报警信息，系统主机显示被监控分机地址码和警情代码‘0’。

·对电网供电线路高压侧断电进行检测，当高压侧断电时，分机发送报警信息，系统主机显示被监控分机地址码和高压侧断1条线、断2条线、断3条线的警情代码‘A’或‘B’或‘C‘或‘P’或‘0’。

·整个系统由若干的分机和一个系统主机组成的，为防止供电线路异常停电，同一线若干分机同时发送报警信息，使无线接收通道阻塞，分机自动设置了时间间隙随机错开发射功能，保证系统主机能接收到每一个分机的所发送的报警信息。

·系统分机正常工作时，进行自行检测，每24小时向主机发送一次正常运行自检信息，系统主机在72小时之内接收不到分机的正常运行自检信息时，系统主机显示被监控分机地址码和警情代码‘H’。

学生毕业设计（论文）记录辽宁省交通高等专科学校毕业设计文件设计论文题目汽车防盗系统系部汽车工程系专业汽车检测与维修姓名张焕发班级08242学号34完成期限_______年____月____日至_______年____月____日指导教师金雷职称教师摘要随着人们生活水平的提高，汽车已逐步进入家庭，对汽车防盗的要求越来越高，并且无线技术的不断发展，使得防盗系统的设计更加灵活、安全、方便、可靠。

本系统由GPRS移动通讯网络的汽车智能防盗定位系统主要由信号采集系统、报警系统、控制系统、通讯系统等组成。

GPS具有车辆定位、反劫报警、网络防盗、遥控熄火、车内监听、抛锚救援、人工导航等多种功能；主机能够检测多个触发源自动报警并且同步通知GPRS手机，能根据GPRS手机的设定执行相应的功能，还具有自动上下锁、中控锁自动化、自动恢复、紧急解除等功能。

自定义无线通信协议，协议数据采用PWM编码，使用 FSK调制和解调方式。

.关键词: 报警、控制、通讯、定位。

AbstractWith people's living standard has gradually improved. the car into the family, for the theft of becoming more and more, and wireless technology are developing steadily, the design of the system more flexible, safe, convenient and reliable. this system by gprs mobile communications networks of the intelligent the location of the signal collecting systems, alarm systems and control systems, communication, consisting. Gps with the location, 反劫the police, the network, the remote control and surveillance and sputter when the car broke down, and navigation of the manual function ；host can detect a source of auto alarm triggered the phone, and synchronous gprs from gprs the set of functions carried out, with the lock and lock up in the automation, automatic control, disarmament and other features. the custom wireless communications protocol agreement, the data used, the use of pwm code modulation, and demodulation fsk way.Keywords: the police, control and communication, positioning.目录引言 (6)第一章汽车防盗系统硬件组成及功能 (7)第二章汽车防盗系统硬件设计 (8)2.1 DSP中央处理器的选择及相应接口电路的设计 (8)2.2 传感器系统 (10)2.3 报警系统 (13)2.4 控制系统 (14)2.5 通讯系统 (14)2.6 监控中心 (15)2.7智能防盗监测系统的两种工作模式 (16)第三章汽车防盗系统的软件设计 (16)3.2 DSP中央处理器工作流程的设计 (17)3.3 报警系统软件设计 (19)3.5 传感系统软件设计 (21)3.6 GPS系统软件设计 (24)3.7 汽车防盗系统中的检错系统 (25)3.8 设计中附加的其他系统 (27)结论 (28)致谢 (29)参考文献 (30)引言汽车日益成为人们生活中不可缺少的部分，然而，令汽车用户担忧的是车辆被盗现象呈逐年上升趋势。

220V电源断电报警器在一些场合，必须保证不间断地供电，或停电后必须通知操作者，使其知道已经停电，采取相应的措施。

在这里，我们推出一款停电报警器，市电正常供电时，报警处于监测状态，当市电停电时，马上发出响亮的报警声，提醒人们注意，现在已经停电，要采取相应的措施。

本报警器应用于装有电子监控的防盗系统的场合时，能有效地配合其工作，当不法份子企图切断电源而使报警系统无法工作时，停电报警器便会事先发出报警。

也可以用于在一些特殊的生产生活中，比如养殖场的孵化室育雏室等场地，如果不能及时的发觉停电，损失将不可估计.市电来、停电多功能报警电路市电来、停电多功能报警电路许多机房常使用两路或多路市电电源供电，由于机房的内外环境嘈杂，在有时停电、来电时，值班人员不能及时发觉，造成许多损失。

为了解决以上不便，根据机房用电的实际情况，依照经济、可靠、实用的原则，设计出了以下电路。

电路功能1、当机房工作市电正常时(监控开关置停电报警位)，电路不报警；当工作市电停电时，电路立即报警。

2、当机房工作市电停电，并且两路市电均无电时(监控开关置来电报警位)，电路不报警；而当任何一路或两路市电来电时，电路立即报警。

3、在任何情况下，当发生紧急事故时，值班人员可按下紧急按钮，电路立即报警。

电路特点此电路采用光耦芯片进行强电隔离，数字逻辑电路进行分析和判断，晶体管和继电器进行控制，12v 电源由机房不间断电源提供，报警器使用市场上成熟的高分贝报警器，设计电路简单、可靠、安全。

经过我们机房长时问使用，达到设计要求。

工作原理，监测线有4个，分别是两路市电中任一路相线、机房正在使用的市电中的任一路相线及公共零线。

警报器、紧急按钮及切换开关部分与电路部分采用分体设计，它们之间用5类网线连接，便于以后功能扩展。

1、强电采集部分220V交流电经二极管整流、电阻限流保护、电容滤波和稳压二极管稳压后，在电容端得到较稳定的12V直流电，然后加在光耦芯片端(1、3、5)。

牧锐停电报警器说明书牧锐停电报警器说明书尊敬的用户：感谢您选择使用牧锐停电报警器。

为了确保您能正确使用该产品，我们特别为您提供了以下使用说明，请仔细阅读并按照说明操作。

1. 产品概述：\n牧锐停电报警器是一款专为家庭和办公场所设计的安全设备。

当停电发生时，它能够及时发出声光报警信号，提醒用户注意安全。

2. 产品特点：\n- 灵敏度高：牧锐停电报警器能够迅速感知到停电信号，并立即启动报警功能。

\n- 声光双重报警：当停电发生时，它会同时发出高亮度闪光灯和响亮的声音，确保用户能够及时察觉。

\n- 低功耗设计：采用先进的节能技术，延长产品使用寿命，并减少对环境的影响。

\n- 简单易用：只需将牧锐停电报警器插入家庭或办公场所的插座即可开始使用。

3. 使用方法：\n- 将牧锐停电报警器插入插座，并确保插头与插座接触良好。

\n- 当停电发生时，牧锐停电报警器会自动启动报警功能，同时发出声光信号。

\n- 当停电恢复后，牧锐停电报警器会自动停止报警。

您也可以手动关闭报警器，只需将其拔出插座即可。

4. 注意事项：\n- 请将牧锐停电报警器放置在儿童无法触及的地方，以免造成意外伤害。

\n- 请勿将牧锐停电报警器放置在潮湿或高温的环境中，以免影响产品性能和寿命。

\n- 如需清洁产品，请先拔出插头，并使用干布轻轻擦拭表面。

5. 常见问题解答：\nQ: 停电恢复后，为什么牧锐停电报警器仍然继续发出声光信号？\nA: 可能是因为插头与插座接触不良，请检查插头是否插紧。

如果问题仍然存在，请联系我们的客服人员进行进一步帮助。

6. 售后服务：\n如果您在使用过程中遇到任何问题或需要进一步的帮助，请随时联系我们的客服人员。

我们将竭诚为您提供满意的解决方案。

再次感谢您选择牧锐停电报警器。

我们衷心希望它能为您的生活和工作带来更多的安全和便利。

牧锐科技有限公司。
