大连理工大学本科设计报告题目：步进电机转速控制系统设计课程名称：单片机综合设计学院（系）：电子信息与电气工程学部专业：班级：学号：学生姓名：成绩：2013 年7 月20 日题目：步进电机转速控制系统设计1 设计要求1)利用ZLG7290的键盘控制直流电机（或步进电机的转速、转向）；2)也可以利用ADC模块（与电位器配合），利用电位器控制转速；3)利用ZLG7290的8位LED数码管显示电机转向、转速参数显示。
2 设计分析及系统方案设计实验要求使用步进电机作为被控制对象，由ZLG7290做人机对话平台，利用单片机的P1（8位）和P3（部分口线）构造系统。
实验最终实现功能、设计思路以及方案设计如以下几个小节所述。
2.1 系统设计实现功能根据设计要求、现有设备以及知识储备，完成功能如下：①由按键S1~S8实现转速切换，其中S1~S4正转，S5~S8反转②按键S16作为停止键，按下S10后步进电机停止转动，再按S1~S16步进电机按照按键对应转速以及转向转动③按键S10作为复位键，当按下S10后，无论当前处于何种状态，系统恢复至初始态④8为LED数码管显示当前步进电机转速（speed=0/1 1~4），转速前0表示正转，1表示反转⑤若按下停止键，数码管显示当前转速；若按下复位键，数码管显示初始态speed=002.2 设计思路本次的设计是LED显示与步进电机相结合以及若干功能键的组合的一种设计。
根据之前学习的按键中断显示实验和定时器实验，使用INT0和INT1，INT0作为按键中断，INT1作为定时器。
在主程序中实现LED初始显示、定时器计时初始、按键中断初始。
INT0中断调用中断服务子程序实现对按键键值的判断，并根据相应的按键值实现对应步进电机的变化，并显示该按键对应的转速。
INT1定时器中断根据INT0的按键键值，对定时器设定相应的初值，实现步进电机按规定的转速转动。
对于按键停止，则是利用中断优先级，当INT0的中断优先级高时，系统进入中断，此时INT1停止计时，也就实现了步进电机的停止，当改变定时器与按键中断的优先级时，即把INT0设为低优先级，INT1设为高优先级，步进电机重新开始转动。

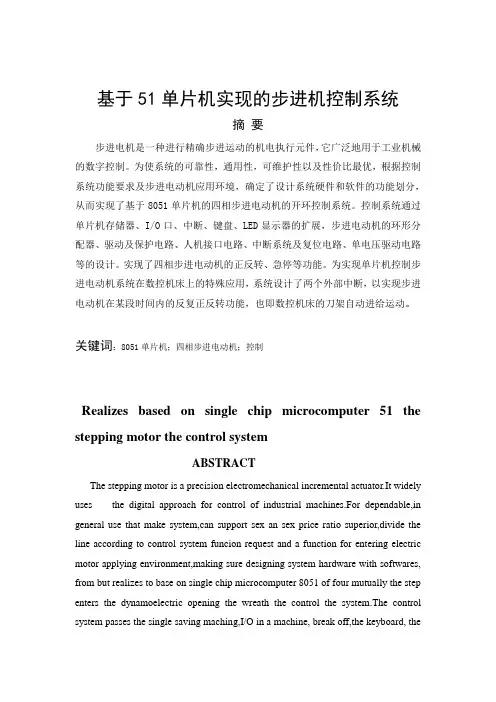

基于51单片机实现的步进机控制系统摘要步进电机是一种进行精确步进运动的机电执行元件，它广泛地用于工业机械的数字控制。
为使系统的可靠性，通用性，可维护性以及性价比最优，根据控制系统功能要求及步进电动机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电动机的开环控制系统。
控制系统通过单片机存储器、I/O口、中断、键盘、LED显示器的扩展，步进电动机的环形分配器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计。
实现了四相步进电动机的正反转、急停等功能。
为实现单片机控制步进电动机系统在数控机床上的特殊应用，系统设计了两个外部中断，以实现步进电动机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动。
关键词：8051单片机；四相步进电动机；控制Realizes based on single chip microcomputer 51the stepping motorthe control systemABSTRACTThe stepping motor is a precision electromechanical incremental actuator.It widely uses the digital approach for control of industrial machines.For dependable,in general use that make system,can support sex an sex price ratio superior,divide the line according to control system funcion request and a function for entering electric motor applying environment,making sure designing system hardware with softwares, from but realizes to base on single chip microcomputer 8051 of four mutually the step enters the dynamoelectric opening the wreath the control the system.The control system passes the single saving maching,I/O in a machine, break off,the keyboard, the display of LED expands, a wreah for entering elecreic motor form assigns the machine,drive and the design of its protection electric circuit, man-machine connection electric circuit,interrupt system and reset circuit, single-voltage driver circuit and so on,realizes four mutually the step enters the electric motor positive and negative to turn, nasty stop to wait the function.For realizing single chip microcomputer control a special application for entering electric motor system in severalth contorling machine bed, the system designed two exteriors breaks off,toing realize a the step enters electric motor is in a certain time of again and again positive and negative turn the function, also count namely the knife that control the machine bed is automatic to enter to the sport.KEYWORD：single chip microcomputer 8051；four-phase stepper motor ；control目录1 绪论 (1)2 步进电动机原理及其控制技术 (3)2.1 步进电动机的原理 (3)2.2 步进电动机的特性 (4)2.2.1 步进电动机的静态指标及术语 (4)2.2.2 步进电机动态指标及术语 (5)2.2.3 步进电动机的振荡、失步及解决方法 (6)2.3 步进电动机的脉冲分配 (7)2.4 步进电动机的速度及其加减速控制 (7)2.4.1 步进电动机的速度控制 (7)2.4.2 步进电动机的加、减速控制 (8)2.5 步进电动机的驱动系统 (10)3 系统总体设计简介 (11)3.1 系统功能 (11)3.2 系统组成及其器件选择 (11)3.2.1 系统组成 (11)3.2.2 器件选择 (12)3.3 系统的可靠性/抗干扰设计 (12)3.3.1 软件的可靠性设计 (13)3.3.2 硬件抗干扰措施 (13)3.3.3 软件抗干扰措施 (13)4 硬件设计 (14)4.1 单片机控制步进机系统原理图及说明 (14)4.1.1 系统模块之一—四相混合式步进电动机环形分配器 (14)4.1.2 系统模块之二—四相步进电动机驱动及保护电路 (15)4.1.3 系统模块之三—人机接口电路 (17)4.1.4 系统模块之四—中断系统及复位电路 (17)4.1.5 系统模块之五—各档直流电源 (18)4.2 单片机原理 (18)4.2.1 MCS—51单片机 (18)4.2.2 MCS—51单片机的内部结构 (19)4.2.3 MCS—51单片机引脚功能 (20)4.2.4 MCS—51单片机的存储器结构 (22)4.2.5 时钟电路与时序 (26)4.2.6 并行输入/输出端口结构 (27)4.3 单片机的片外总线结构及其存储器扩展 (29)4.3.1 单片机的片外总线结构 (29)4.3.2 外部程序存储器扩展 (31)4.3.3 外部数据存储器扩展 (32)4.3.4 译码法 (33)4.4 I/O接口原理及其扩展 (33)4.5 系统外设接口 (37)4.5.1 键盘接口原理 (37)4.5.2 键盘的控制要求 (38)4.5.3 LED显示器接口原理 (39)4.6.1 3—8译码器：74LS138 (40)4.6.2 地址锁存器：74LS373 (41)5 软件设计 (42)5.1 软件设计流程图 (42)5.2 设计相关程序 (44)结论 (52)致谢............................................ 错误！未定义书签。
51单片机按键控制步进电机加减速及正反转之前尝试用单片机控制42步进电机正反转，电机连接导轨实现滑台前进后退，在这里分享一下测试程序及接线图，程序部分参考网上找到的，已经实际测试过，可以实现控制功能。
所用硬件：步进电机及驱动器、STC89C52单片机、直流电源1、硬件连接图•注意：上图为共阳极接法，实际连接参考总体线路连接。
•驱动器信号端定义：PUL+：脉冲信号输入正。
( CP+ )PUL-：脉冲信号输入负。
( CP- )DIR+：电机正、反转控制正。
DIR-：电机正、反转控制负。
EN+：电机脱机控制正。
EN-：电机脱机控制负。
•电机绕组连接A+：连接电机绕组A+相。
A-：连接电机绕组A-相。
B+：连接电机绕组B+相。
B-：连接电机绕组B-相。
•电源连接VCC：电源正端“+”GND：电源负端“-”注意：DC直流范围：9-32V。
不可以超过此范围，否则会无法正常工作甚至损坏驱动器.•总体线路连接输入信号共有三路，它们是：①步进脉冲信号PUL+,PUL-；②方向电平信号DIR+，DIR-③脱机信号EN+，EN-。
输入信号接口有两种接法，可根据需要采用共阳极接法或共阴极接法。
在这里我采用的是共阴极接法：分别将PUL-，DIR-，EN-连接到控制系统的地端（接入单片机地端）；脉冲输入信号通过PUL+接入单片机（代码中给的P2^6脚），方向信号通过DIR+接入单片机（代码中给的P2^4脚），使能信号通过EN+接入（不接也可，代码中未接，置空）。
按键连接见代码，分别用5个按键控制电机启动、反转、加速、减速、正反转。
注意：接线时请断开电源，电机接线需注意不要错相，相内相间短路，以免损坏驱动器。
2、代码1.#include<reg51.h>2.#define MotorTabNum 53.unsigned char T0_NUM;4.sbit K1 = P3^5; // 启动5.sbit K2 = P3^4; // 反转6.sbit K3 = P3^3; // 加速7.sbit K4 = P3^2; // 减速8.sbit K5 = P3^1; //正反转9.10.sbit FX = P2^4; // 方向11.//sbit MotorEn = P2^5; // 使能12.sbit CLK = P2^6; // 脉冲13.14.inttable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};15.16.unsigned char g_MotorSt = 0; //17.unsigned char g_MotorDir = 0; //18.unsigned char MotorTab[7] = {12, 10, 8, 6, 4, 2,1};19.20.signed char g_MotorNum = 0;21.22.void delayms(xms);23.void mDelay(unsigned int DelayTime);24.void T0_Init();25.26.void KeyScan(void);27.28.29.30.void main(void)31.{32.T0_Init();33.// MotorEn = 0; //34.FX = 0;35.while(1)36.{37.KeyScan(); //38.}39.40.41.}42.43.void T0_Init()44.{45.TMOD = 0x01;46.TH0 = (65535-100)/256; // 1ms47.TL0 = (65535-100)%256;48.EA = 1;49.ET0 = 1;50.// TR0 = 1;51.52.}53.54.void T0_time() interrupt 155.{56.// TR0 = 0;57.TH0 = (65535-100)/256;58.TL0 = (65535-100)%256;59.T0_NUM++;60.if(T0_NUM >= MotorTab[g_MotorNum]) //61.{62.T0_NUM = 0;63.CLK=CLK^0x01; //64.}65.// TR0 = 1;66.}67.68.69.//--------------------------70.void KeyScan(void)71.{72.if(K1 == 0)73.{74.delayms(10);75.if(K1 == 0)76.{77.g_MotorSt = g_MotorSt ^ 0x01;78.// MotorEn ^= 1;79.TR0 = 1;80.FX ^= 0; //反转81.}82.}83.84.if(K2 == 0)85.{86.delayms(10); //正转87.if(K2 == 0)88.{89.g_MotorDir = g_MotorDir ^ 0x01;90.FX ^= 1; //加速91.}92.}93.94.if(K3 == 0) //95.{96.delayms(5); //加速97.if(K3 == 0)98.{99.g_MotorNum++;100.if(g_MotorNum > MotorTabNum) 101.g_MotorNum = MotorTabNum; 102.}103.}105.if(K4 == 0) //106.{107.delayms(5); // 减速108.if(K4 == 0)109.{110.g_MotorNum--;111.if(g_MotorNum < 0)112.g_MotorNum = 0;113.}114.}115.116.if(K5 == 0) //117.{118.delayms(10); // 正反转119.if(K5 == 0)120.{121.g_MotorSt = g_MotorSt ^ 0x01; 122.g_MotorDir = g_MotorDir ^ 0x01; 123.MotorEn ^= 1;124.TR0 = 1;125.while(1)126.{127.FX ^= 1; //128.delayms(90000);129.FX ^= 0; //130.delayms(90000);131.}132.}133.}135.136.void delayms(xms)//延时137.{138.unsigned int x,y;139.for(x=xms;x>0;x--)140.for(y=110;y>0;y--);141.}3、常见问题解答•控制信号高于5v一定要串联电阻，否则可能会烧坏驱动器控制接口电路。
摘要8051单片机控制步进电机进行简单的转速控制，包括启停变换转速控制等。
利用利用单片机实验箱以模拟电压提供电机转速设定值，使用并行模数转换芯片ADC0809 进行电压信号的采集和数据处理转换得到速度给定的数字量，通过单片机的P1 口控制步进电机的控制端，使其按一定的控制方式进行转动。
调节步进电机转速，使其与给定值相当，最后，利用ZLG7290模块驱动LED数码管显示速度设定值。
通过这个单片机控制系统的设计来掌握A/D转换的原理，了解步进电机的工作原理，掌握它的转速控制方式和调速方法，并且掌握LED显示原理和ZLG7290模块的使用方法，用LED数码管显示模数转换的结果，设计电路的硬件接线图和实现上述要求的程序。
最后实现通过改变模拟电压就可以改变步进电机的转速控制，并且在LED 数码管上显示步进电机的转速这一功能。
关键词：51单片机调速步进电机LED显示绪论在进行51单片机的学习和实验过程中曾利用51单片机对步进电机进行过简单的控制，包括利用单片机试验箱对步进电机进行转角控制，方向控制等。
即按照设定的转动角度步进电机进行动作，来实现步进电机的实时控制，通过设定的方向来实现步进电机的方向反转控制等，并利用利用ZLG7290模块驱动LED数码管显示步进电机的设定值与步进电机实际所转过过的角度，同时显示步进电机的旋转方向等。
这次所进行的步进电机转速控制系统是对步进电机的另一种控制，即实现步进电机的转速控制而不是单单的转动角度控制，并且是通过模拟量输入来时时的控制步进电机的转速。
并且通过数码管来显示出所设定的步进电机的转速。
第一章系统程序及分析1.1对步进电机控制系统的设计要求进行设计，主程序程序如下：#include<reg51.h>#include"VIIC_C51.h"#include"zlg7290.h"sbit PA=P1^0;sbit PB=P1^1;sbit PC=P1^2;sbit PD=P1^3;sbit SDA=P1^7;sbit SCL=P1^6;sbit RST=P1^4;sbit KEY_INT=P1^5;unsigned char xdata *port;unsigned char count,count1=0,c[3],n;/*****************ADC0809*******************************************/int1()interrupt 2{count=*port;*port=0;}/*******************************************************************//*****************延迟函数*****************************************/delay(unsigned int t){unsigned int i;for(i=0;i<t;i++){TMOD=0X11;TH0=-500/256;TL0=-500%256;TR0=1;while(TF0!=1);TF0=0;}}/*****************脉冲函数********************************************/ time1()interrupt 3{if(count==0X00)count1=4;TH1=-3*1000000/(256*count);TL1=-3*1000000%(256*count);switch(count1){ case 0:{PA=1;PB=1;PC=0;PD=0;}break;case 1:{PA=0;PB=1;PC=1;PD=0;}break;case 2:{PA=0;PB=0;PC=1;PD=1;}break;case 3:{PA=1;PB=0;PC=0;PD=1;}break;default:{PA=0;PB=0;PC=0;PD=0;}}count1++;if(count1>=4){count1=0;}}/************************主函数*******************************************/ main(){ RST=0;delay(1);RST=1;delay(10);port=0x7ff8;EA=1;ET1=1;ET0=1;TMOD=0X11;TH1=-100000/256;TL1=-100000%256;TR1=1;EX1=1;IT1=1;*port=0;while(1){c[0]=count/100;c[1]=count%100/10;c[2]=count%10;for(n=0;n<3;n++)ZLG7290_SendCmd(0x60+(2-n),c[n]);}}1.2程序分析：程序的开头包含了3个头文件，第一个头文件<reg51.h>中对所有的特殊功能寄存器进行了SFR定义，只要引用了<reg51.h> 就可以直接引用特殊功能寄存器名。
步进电机控制系统设计引言随着人民生活水平的提高，产品质量、性能、自动化程度等已经是人们选择产品的主要因素。
其中，步进电机正反转自动控制在生活中起了很大的作用，比如洗衣机的工作、遥控汽车的操作、DVD的应用等等，它在实际生活中给人们需求上提供了很大的方便与乐趣。
不只是生活，它还在工业、农业、交通运输等各方面得到了广泛的应用，实现电动机正反转的控制是很多产品设计的核心问题。
步进电机显示出交流电动机不能比拟的良好启动性能和调速性能，比较广泛应用于速度调节要求过高，正反转频繁或多元同步协调运转的机械生产。
因此，学会电动机正反转控制的原理是极其重要的。
然而，在本步进电机正反转仿真设计中，要借助Proteus软件、Keil软件和C语言的辅助进行仿真设计，通过仿真设计，让我们更清楚了解步进电机正反转的原理和电路图，增强对步进电机的认知。
在Proteus绘制好原理图后，调入已编译好的目标代码文件：*.HEX，可以在Proteus的原理图中看到模拟的实物运行状态和过程，Proteus还提供了一个图形显示功能，可以将线路上变化的信号，以图形的方式实时地显示出来，其作用与示波器相似，但功能更多。
这些虚拟仪器仪表具有理想的参数指标，例如极高的输入阻抗、极低的输出阻抗。
这些都尽可能减少了仪器对测量结果的影响。
在本设计中，Proteus软件采用了电容、电阻、晶振、电动机、LED、开关、电动机等多种元件进行绘图，并基于80C51和ULN2003A进行电路图设计，充分展示Proteus软件元件库量大，掌握它的基本绘图操作。
而对于Keil软件，采取创建工程，创建执行文件，利用C语言编写程序，生成hex文件，为Proteus 仿真提供驱动控制，实现步进电机正反转的设计。
在本论文设计中，主要介绍步进电机正反转原理，Proteus软件功能绘图、仿真调试，以及Keil软件功能、程序编写和仿真程序文件生成。
让大家更清楚了解Proteus软件、Keil软件、C语言在步进电机正反转仿真设计的应用。
51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。
其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。
二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。
通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。
同时，还需要连接一个驱动器来提高电机的驱动能力。
2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。
在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。
同时，还需要设置电机的步距角和转向，以保证电机的精确控制。
3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。
基于51单片机实现的步进机控制系统摘要步进电机是一种进行精确步进运动的机电执行元件，它广泛地用于工业机械的数字控制。
为使系统的可靠性，通用性，可维护性以及性价比最优，根据控制系统功能要求及步进电动机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电动机的开环控制系统。
控制系统通过单片机存储器、I/O口、中断、键盘、LED显示器的扩展，步进电动机的环形分配器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计。
实现了四相步进电动机的正反转、急停等功能。
为实现单片机控制步进电动机系统在数控机床上的特殊应用，系统设计了两个外部中断，以实现步进电动机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动。
关键词：8051单片机；四相步进电动机；控制Realizes based on single chip microcomputer 51 the stepping motor the control systemABSTRACTThe stepping motor is a precision electromechanical incremental actuator.It widely uses the digital approach for control of industrial machines.For dependable,in general use that make system,can support sex an sex price ratio superior,divide the line according to control system funcion request and a function for entering electric motor applying environment,making sure designing system hardware with softwares, from but realizes to base on single chip microcomputer 8051 of four mutually the step enters the dynamoelectric opening the wreath the control the system.The control system passes the single saving maching,I/O in a machine, break off,the keyboard, thedisplay of LED expands, a wreah for entering elecreic motor form assigns the machine,drive and the design of its protection electric circuit, man-machine connection electric circuit,interrupt system and reset circuit, single-voltage driver circuit and so on,realizes four mutually the step enters the electric motor positive and negative to turn, nasty stop to wait the function.For realizing single chip microcomputer control a special application for entering electric motor system in severalth contorling machine bed, the system designed two exteriors breaks off,toing realize a the step enters electric motor is in a certain time of again and again positive and negative turn the function, also count namely the knife that control the machine bed is automatic to enter to the sport.KEYWORD：single chip microcomputer 8051；four-phase stepper motor ；control第一章绪论1.1 课题背景当今社会，电动机在工农业生产、人们日常生活中起着十分重要的作用。
51单片机控制的步进电机C语言程序用的是L298驱动的和ULN2003一样，你把它换成2003就行拉#include <AT89X51.H>unsigned char codetable[]={0xf1,0xf3,0xf2,0xf6,0xf4,0xfc,0xf8,0xf9,0x00,0xf1,0xf9,0xf8,0xfc,0xf4,0xf6,0xf2,0x f3,0x00};unsigned char temp,temp_old;unsigned char key;unsigned char i,j,k,m,s;void delay(int i){for(m=i;m>0;m--)for(j=250;j>0;j--)for(k=10;k>0;k--);}void saomiao(){P3=0xff;P3_4=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case 0x0e:key=1;break;case 0x0d:key=2;break;case 0x0b:key=3;break;case 0x07:key=4;break;}temp=P3;temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}P3=0xff;P3_5=0;temp=P3;temp=temp&0x0f;if(temp!=0x0f){for(i=50;i>0;i--)for(j=200;j>0;j--);temp=P3;temp=temp&0x0f;if(temp!=0x0f){temp=P3;temp=temp&0x0f;switch(temp){case 0x0d:key=5;break;case 0x0b:key=6;break;case 0x07:key=7;break;}temp=P3;temp=temp&0x0f;while(temp!=0x0f){temp=P3;temp=temp&0x0f;}}}}void main(void){while(1){saomiao();if(key==1){ P1=0;P2=0;saomiao();}if(key==2){temp_old=key;for(s=0;s<8;s++){ P2=table[s];P1_4=0;delay(13);saomiao();if(key!=temp_old){P1_4=1;break;}}}if(key==3){temp_old=key;for(s=0;s<8;s++){ P2=table[s];P1_5=0;delay(5);saomiao();if(key!=temp_old){P1_5=1;break;}}}if(key==4){temp_old=key; for(s=0;s<8;s++){ P2=table[s];P1_6=0;delay(20);saomiao();if(key!=temp_old){P1_6=1;break;}}}if(key==5){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_7=0;delay(13);saomiao();if(key!=temp_old){P1_7=1;break;}}}if(key==6){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_5=0;delay(5);saomiao();if(key!=temp_old){P1_5=1;break;}}}if(key==7){temp_old=key;for(s=9;s<17;s++){ P2=table[s];P1_6=0;delay(20);saomiao();if(key!=temp_old){P1_6=1;break;}}}}}C语言程序源代码#include <REGX51.H> // 51寄存器定义#include "intrins.h"#define control P1 //P1_0:A相，P1_1:B相，P1_2:C相,P1_3:D相#define discode P0 //显示代码控制端口#define uchar unsigned char //定义无符号型变量#define uint unsigned intsbit en_dm=P3^0; //显示代码锁存控制sbit en_wk=P3^1; //位控锁存控制uchar code corotation[4]= {0x03,0x06,0x0c,0x09};//电机正转uchar code rollback[4]={0x0c,0x06,0x03,0x09}; //电机反转uchar code tab[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};//显示字段uint code Levspeed[5]={500,400,300,200,100};//电机速度等级uchar Hscan,speedcount;//Hscan行扫描，speedcount 速度等级计数uint uu; //频率计数uint step,setstep; //step：电机步伐计数，setstep：手动设置电机步伐uint speed=500; //电机初始速度uchar count;uchar flag[5];uchar butcount; //按键次数//****************************************//flag[0] 正转标志//flag[1] 反转标志//flag[2] 加速标志//flag[3] 减速标志//flag[4] 设置标志//****************************************Delay1mS(unsigned int tt) //延时1ms “Delay1mS”延时子程序，用循环语句延时。
设计方案与原理1 设计方案设计一个51单片机四相步进电机控制系统要求系统具有如下功能：（1）由I/O口产生的时序方波作为电机控制信号；（2）信号经过驱动芯片驱动电机的运转；（3）电机的状态通过键盘控制，包括正转，反转，加速，减速，停止和单步运行。
2 设计原理步进电机实际上是一个数字\角度转换器，也是一个串行的数\模转换器。
步进电机的基本控制包括启停控制、转向控制、速度控制、换向控制4个方面。
从结构上看,步进电机分为三相、四相、五相等类型,本次设计的是四相电机。
四相步进电机的工作方式有单四拍、双四拍和单双八拍三种。
在本次设计中，我们使用的是四相单八拍的工作方式。
通过P1口给A,B,C,D四相依次输出高电平即可实现步进电机的旋转，通过控制两次输出的间隔，即可实现对步进电机的速度控制。
图 2.1 步进电机内部结构截图根据步进电机的相关相序表我们可以正常的控制电机的步进运行。
3 硬件设计根据设计要求和设计原理，我们可以绘制出基本的功能方框图，以便之后我们连接实际电路时的方便和可靠。
用键盘控制具体的功能模块，这样更能直观方便的控制整体的系统，使其达到我们预期的操作效果。
图3.1中简单描述了整个单片机系统的控制模式和控制流程，包括通过时钟电路和键盘电路，来控制ULN2003驱动电机动作。
图表图 3.1 硬件电路功能方框图4 电路原理图4.C程序代码#include <reg52.h>#define KeyPort P3#define DataPort P0 //定义数据端口程序中遇到DataPort 则用P0 替换sbit LATCH1=P2^2;//定义锁存使能端口段锁存sbit LATCH2=P2^3;// 位锁存unsigned char code dofly_DuanMa[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};// 显示段码值0~9unsigned char code dofly_WeiMa[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//分别对应相应的数码管点亮,即位码unsigned char TempData[8]; //存储显示值的全局变量sbit A1=P1^0; //定义步进电机连接端口sbit B1=P1^1;sbit C1=P1^2;sbit D1=P1^3;#define Coil_AB1 {A1=1;B1=1;C1=0;D1=0;}//AB相通电，其他相断电#define Coil_BC1 {A1=0;B1=1;C1=1;D1=0;}//BC相通电，其他相断电#define Coil_CD1 {A1=0;B1=0;C1=1;D1=1;}//CD相通电，其他相断电#define Coil_DA1 {A1=1;B1=0;C1=0;D1=1;}//DA相通电，其他相断电#define Coil_A1 {A1=1;B1=0;C1=0;D1=0;}//A相通电，其他相断电#define Coil_B1 {A1=0;B1=1;C1=0;D1=0;}//B相通电，其他相断电#define Coil_C1 {A1=0;B1=0;C1=1;D1=0;}//C相通电，其他相断电#define Coil_D1 {A1=0;B1=0;C1=0;D1=1;}//D相通电，其他相断电#define Coil_OFF {A1=0;B1=0;C1=0;D1=0;}//全部断电unsigned char Speed=1;bit StopFlag;void Display(unsigned char FirstBit,unsigned char Num);void Init_Timer0(void);unsigned char KeyScan(void);/*------------------------------------------------uS延时函数，含有输入参数 unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编,大致延时长度如下 T=tx2+5 uS------------------------------------------------*/void DelayUs2x(unsigned char t){while(--t);}/*------------------------------------------------mS延时函数，含有输入参数 unsigned char t，无返回值unsigned char 是定义无符号字符变量，其值的范围是0~255 这里使用晶振12M，精确延时请使用汇编------------------------------------------------*/void DelayMs(unsigned char t)while(t--){//大致延时1mSDelayUs2x(245);DelayUs2x(245);}}/*------------------------------------------------主函数------------------------------------------------*/ main(){unsigned int i=512;//旋转一周时间unsigned int n=0;unsigned char num,vo,v;Init_Timer0();Coil_OFF;while(1) //正向{num=KeyScan(); //循环调用按键扫描if(num==1)//第一个按键,速度等级增加{if(Speed<15)Speed=Speed+2;}if(num==2)//第二个按键，速度等级减小{if(Speed>1)Speed=Speed-2;}if(num==3)//第三个按键，电机停转{Coil_OFFStopFlag=1;}if(num==4)//第四个按键，电机启动{StopFlag=0;TR0=1;}if(num==5)//第五个按键，电机反转{TR0=0;TR1=1;}if(num==6)//第六个按键，电机正传{TR0=1;TR1=0;}vo=(0.25*(20-Speed)*64*32)/1000;v=60/vo;TempData[0]=dofly_DuanMa[v/10]; //分解显示信息，如要显示68，则68/10=6 68%10=8TempData[1]=dofly_DuanMa[v%10];}}/*------------------------------------------------显示函数，用于动态扫描数码管输入参数 FirstBit 表示需要显示的第一位，如赋值2表示从第三个数码管开始显示如输入0表示从第一个显示。
单片机应用系统设计报告设计题目：步进电机控制器设计专业班级：学生姓名：指导教师：设计时间： 2016年12月一、 设计要求及方案 1、设计要求可以实现步进电机正转和反转控制及速度的控制，同时实现步进电机步数的控制。
2、设计方案本次设计采用AT89C51单片机控制一个四相步进电机。
单片机输出脉冲序列，驱动步进电机转动；并设置开关、按键电路，来控制步进电机的2挡转速，即加速、减速；以及步数的变化，即四拍驱动方式、八拍驱动方式，同时控制步进电机的转动方向，即正转、反转。
设计方案总体框图：二、步进电机简介 1、步进电机工作原理步进电机是一种将电脉冲转化为角位移的执行机构。
当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。
可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。
步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为100%)的特点，广泛应用于各种开环控制。
步进电机是一种感应电机，它的工作原理是利用电子电路，将直流电变成分时供电的，多相时序控制电流，用这种电流为步进电机供电，步进电机才能正常工作，驱动器就是为步进电机分时供电的多相时序控制器。
虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。
它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。
因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。
步进电机作为执行元件，是机电一体化的关键产品之一, 广泛应用在各种自动化控制系统中。
随着微电子和计算机技术的发展，步进电机的需求量与日俱增，在各个国民经济领域都有应用。
2、步进电机磁力方式选择步进电机的励磁方式主要分为全步励磁和半步励磁两种，其中全步励磁又有一相励磁和二相励磁之分，半步励磁又称一-二相励磁。
步进电机控制实验c语⾔程序,⽤AT89C51单⽚机控制步进电机的汇编源程序：单⽚机(2540)源程序(50)步进电机(282)汇编语⾔(64)下⾯程序完成的主要功能：实现的正反转，加速、减速；显⽰电机转速(转速级别)和⼯作状态(正转、反转、不转)。
源程序SPEED EQU 10H ;SPEED为转速等级标志，共7级，即1~7FX EQU 11H ;FX 为⽅向标志COUNT EQU 12H ;COUNT次数标志ORG 0000HAJMP MAINORG 0003H ;外部中断0⼊⼝地址，加速⼦程序AJMP UPORG 0013H ;外部中断1⼊⼝地址，减速⼦程序AJMP DOWNORG 000BH ;定时器0中断⼊⼝地址，控制中断次数来达到控制转速 AJMP ZDT0ORG 0030HMAIN： MOV SP，#60HMOV TMOD，#01H ;⼯作于定时、软件置位启动，模式1(16 位计时器)MOV TH0，#0CFHMOV TL0，#2CHMOV COUNT，#01HSETB ET0 ;定时/计数器允许中断CLR IT0 ;外部中断为电平触发⽅式，低电平有效CLR IT1SETB EX0 ;外部允许中断SETB EX1SETB EA ;开总中断MOV R1，#11H ;四相单四拍运⾏，共阳数码管⽅向显⽰8，速度值显⽰0MOV SPEED，#00HMOV FX，#00HXIANS： MOV A，SPEEDMOV DPTR，#LEDMOVC A，@A+DPTR ;查表获取等级对应数码管代码MOV P2，A ;第⼆个数码管显⽰转速等级MOV A，FX ;准备判断转向CJNE A，#11H，ELSMOV P0， #0F9H ;第⼀个数码管显⽰ 1，表⽰正转AJMP QDELS： CJNE A，#00H，ZHENGMOV P0，#0C0H ;第⼀个数码管显⽰ 0，表⽰不转AJMP QDZHENG： MOV P0，#0BFH ;第⼀个数码管显⽰-，表⽰反转QD： JB P3.4，DD ;P3.4 接启动开关 K1，P3.4=1 时启动CLR TR0 ;停⽌定时/计数器MOV P0，#0C0H ;第⼀个数码管显⽰ 0，表⽰不转MOV P2，#0C0H ;第⼆个数码管显⽰ 0，表⽰转速为 0 MOV SPEED，#00H ;重新赋初值MOV FX，#00HAJMP QDDD： MOV A，SPEEDJNZ GO ;A 不等于 0，即初始速度不为零，则转移到 GO CLR TR0 ;停⽌定时/计数器AJMP QDGO： SETB TR0 ;开启定时/计数器ACALL DELAYAJMP XIANSDELAY： MOV R6，#10 ;延时⼦程序DEL1： MOV R7，#250HERE1： DJNZ R7， HERE1DJNZ R6，DEL1RET。
