稀土元素在镁合金中的作用及其应用

稀土镁合金的研究现状及应用杨素媛,张丽娟,张堡垒(北京理工大学材料科学与工程学院,北京 100081)摘 要:镁合金具有质轻、高比强度、高比刚度等优异性能。

但其强度不高,高温性能较差,为了改善其性能,在熔炼过程中加入稀土制成具有高强、耐热、耐蚀等性能的稀土镁合金,大大增加了材料的抗拉强度、延展性及抗蠕变性能,从而使镁合金在航空航天、汽车工业及电子通讯行业得到了广泛应用。

总结了稀土对镁合金的净化和阻燃作用,分析了稀土元素对合金组织和性能的影响,综述了稀土耐热镁合金、稀土高强镁合金、稀土阻燃镁合金的研究现状,并简述了稀土镁合金的应用及发展前景。

关键词:稀土镁合金;组织;力学性能;应用中图分类号:TG146 2 文献标识码:A 文章编号:1004 0277(2008)04 0081 06镁及镁合金是目前最轻的结构金属材料,具有高的比强度和比刚度,很好的抗磁性,高的电负性和导热性,良好的消震性和切削加工性能。

但是镁合金的强度不高,特别是高温性能较差,大大限制了其应用。

所以提高镁合金的室温强度和高温强度是镁合金研究中要解决的首要问题[1,2]。

大部分稀土元素与镁的原子尺寸半径相差在 15%范围内,在镁中有较大固溶度,具有良好的固溶强化、沉淀强化作用;可以有效地改善合金组织和微观结构、提高合金室温及高温力学性能、增强合金耐蚀性和耐热性等;稀土元素原子扩散能力差,对提高镁合金再结晶温度和减缓再结晶过程有显著作用;稀土元素还有很好的时效强化作用,可以析出非常稳定的弥散相粒子,从而能大幅度提高镁合金的高温强度和蠕变抗力。

因此在镁合金领域开发出一系列含稀土的镁合金,使它们具有高强、耐热、耐蚀等性能,将有效地拓展镁合金的应用领域。

1 稀土在镁合金中的作用1 1 稀土对镁合金熔体的净化作用稀土对镁合金熔体有很好的净化作用,具有除氢净化及除氧化夹杂物的作用。

在熔炼过程中,由于镁的化学性质非常活泼,易与水气发生反应使镁合金具有较强的析氢倾向。

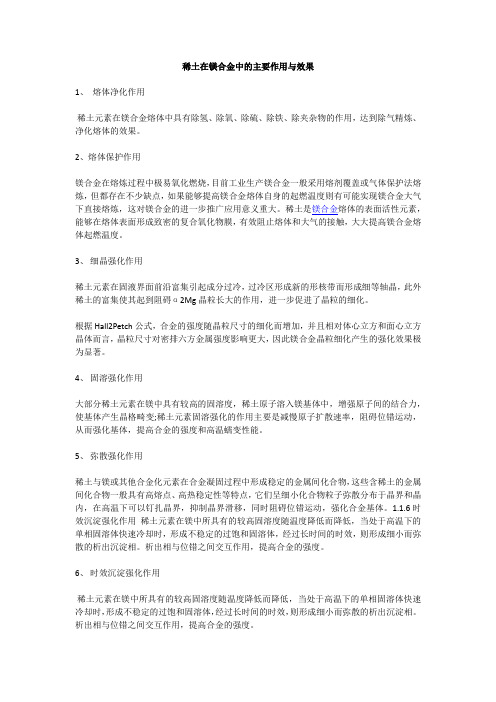

稀土在镁合金中的主要作用与效果1、熔体净化作用稀土元素在镁合金熔体中具有除氢、除氧、除硫、除铁、除夹杂物的作用，达到除气精炼、净化熔体的效果。

2、熔体保护作用镁合金在熔炼过程中极易氧化燃烧，目前工业生产镁合金一般采用熔剂覆盖或气体保护法熔炼，但都存在不少缺点，如果能够提高镁合金熔体自身的起燃温度则有可能实现镁合金大气下直接熔炼，这对镁合金的进一步推广应用意义重大。

稀土是镁合金熔体的表面活性元素，能够在熔体表面形成致密的复合氧化物膜，有效阻止熔体和大气的接触，大大提高镁合金熔体起燃温度。

3、细晶强化作用稀土元素在固液界面前沿富集引起成分过冷，过冷区形成新的形核带而形成细等轴晶，此外稀土的富集使其起到阻碍α2Mg晶粒长大的作用，进一步促进了晶粒的细化。

根据Hall2Petch公式，合金的强度随晶粒尺寸的细化而增加，并且相对体心立方和面心立方晶体而言，晶粒尺寸对密排六方金属强度影响更大，因此镁合金晶粒细化产生的强化效果极为显著。

4、固溶强化作用大部分稀土元素在镁中具有较高的固溶度，稀土原子溶入镁基体中，增强原子间的结合力，使基体产生晶格畸变;稀土元素固溶强化的作用主要是减慢原子扩散速率，阻碍位错运动，从而强化基体，提高合金的强度和高温蠕变性能。

5、弥散强化作用稀土与镁或其他合金化元素在合金凝固过程中形成稳定的金属间化合物，这些含稀土的金属间化合物一般具有高熔点、高热稳定性等特点，它们呈细小化合物粒子弥散分布于晶界和晶内，在高温下可以钉扎晶界，抑制晶界滑移，同时阻碍位错运动，强化合金基体。

1.1.6 时效沉淀强化作用稀土元素在镁中所具有的较高固溶度随温度降低而降低，当处于高温下的单相固溶体快速冷却时，形成不稳定的过饱和固溶体，经过长时间的时效，则形成细小而弥散的析出沉淀相。

析出相与位错之间交互作用，提高合金的强度。

6、时效沉淀强化作用稀土元素在镁中所具有的较高固溶度随温度降低而降低，当处于高温下的单相固溶体快速冷却时，形成不稳定的过饱和固溶体，经过长时间的时效，则形成细小而弥散的析出沉淀相。

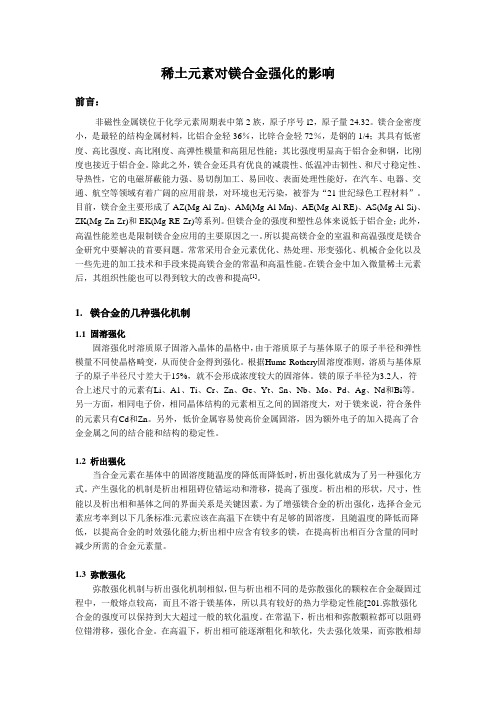

稀土元素对镁合金强化的影响前言：非磁性金属镁位于化学元素周期表中第2族，原子序号l2，原子量24.32。

镁合金密度小，是最轻的结构金属材料，比铝合金轻36％，比锌合金轻72％，是钢的1/4；其具有低密度、高比强度、高比刚度、高弹性模量和高阻尼性能；其比强度明显高于铝合金和钢，比刚度也接近于铝合金。

除此之外，镁合金还具有优良的减震性、低温冲击韧性、和尺寸稳定性、导热性，它的电磁屏蔽能力强、易切削加工、易回收、表面处理性能好，在汽车、电器、交通、航空等领域有着广阔的应用前景，对环境也无污染，被誉为“21世纪绿色工程材料”。

目前，镁合金主要形成了AZ(Mg-Al-Zn)、AM(Mg-Al-Mn)、AE(Mg-Al-RE)、AS(Mg-Al-Si)、ZK(Mg-Zn-Zr)和EK(Mg-RE-Zr)等系列。

但镁合金的强度和塑性总体来说低于铝合金；此外，高温性能差也是限制镁合金应用的主要原因之一。

所以提高镁合金的室温和高温强度是镁合金研究中要解决的首要问题。

常常采用合金元素优化、热处理、形变强化、机械合金化以及一些先进的加工技术和手段来提高镁合金的常温和高温性能。

在镁合金中加入微量稀土元素后，其组织性能也可以得到较大的改善和提高[1]。

1.镁合金的几种强化机制1.1 固溶强化固溶强化时溶质原子固溶入晶体的晶格中，由于溶质原子与基体原子的原子半径和弹性模量不同使晶格畸变，从而使合金得到强化。

根据Hume-Rothery固溶度准则，溶质与基体原子的原子半径尺寸差大于15%，就不会形成浓度较大的固溶体。

镁的原子半径为3.2人，符合上述尺寸的元素有Li、A1、Ti、Cr、Zn、Ge、Yt、Sn、Nb、Mo、Pd、Ag、Nd和Bi等。

另一方面，相同电子价，相同晶体结构的元素相互之间的固溶度大，对于镁来说，符合条件的元素只有Cd和Zn。

另外，低价金属容易使高价金属固溶，因为额外电子的加入提高了合金金属之间的结合能和结构的稳定性。

稀土元素在镁合金中的作用及其应用(1).txt爱情是艺术，结婚是技术，离婚是算术。

这年头女孩们都在争做小“腰”精，谁还稀罕小“腹”婆呀？高职不如高薪，高薪不如高寿，高寿不如高兴。

稀土元素在镁合金中的作用及其应用..张景怀1, 2 , 唐定骧1 , 张洪杰1 , 王立民1 , 王.. 军1 , 孟.. 健1*( 1. 中国科学院长春应用化学研究所稀土资源利用国家重点实验室, 吉林长春130022; 2. 中国科学院研究生院, 北京100039)摘要: 综述了稀土元素在镁合金中的主要作用和效果, 从冶金物理化学角度对稀土元素在镁合金中的作用行为进行了初步分析。

结合中国科学院长春应用化学研究所的初步研究成果介绍了含稀土镁合金Mg..Zn..RE, Mg..Al..RE, Mg..RE 等系列的性能及其应用, 展示了含稀土镁合金的优良综合性能, 特别是高强、高韧、耐热和抗蠕变性能、耐腐蚀性能, 稀土镁合金将成为研制高性能镁合金的重要方向。

关键词: 镁合金; 力学性能; 耐热性; 稀土中图分类号: TG146. 2; O614. 33.. .. 文献标识码: A.. .. 文章编号: 0258- 7076( 2008) 05- 0659- 09.. .. 镁合金是工程应用中最轻的金属结构材料,具有密度低、比强度高、比刚度高、减震性高、易加工、易回收等优点, 在航天、军工、电子通讯、交通运输等领域有着巨大的应用市场, 特别是在全球铁、铝、锌等金属资源紧缺大背景下, 镁的资源优势、价格优势、产品优势得到充分发挥, 镁合金成为一种迅速崛起的工程材料。

面临国际镁金属材料的高速发展, 我国作为镁资源生产和出口大国, 对镁合金开展深入研究和应用前期开发工作意义重大。

然而目前普通镁合金强度偏低、耐热耐蚀等性能较差仍然是制约镁合金大规模应用的瓶颈问题[ 1~ 5] 。

稀土元素由于具有独特的核外电子结构, 作为一种重要的合金化元素, 在冶金、材料领域起着独特的作用, 例如净化合金熔体、细化合金组织、提高合金力学性能和耐腐蚀性能等。

进入21世纪，随着汽车工业、轨道交通、航空航天和电子产品工业的飞速发展，以及人们对高品质生活的追求，对环保型、轻量化、高性能材料的需求越来越高。

我们都知道：镁是地球上储量最丰富的元素之一，金属镁及镁合金也是目前在工程应用中最轻的金属结构材料。

镁合金具有高的比强度、比刚度，尺寸稳定性高，阻尼减震性能好，机械加工方便，尤其易于回收利用，具有环保特性，被誉为“21 世纪绿色工程金属结构材料”。

因此，在很多传统金属矿产趋于枯竭的今天，加速开发镁合金材料，尤其是稀土镁合金对保持社会可持续发展具有重要的战略意义。

一、镁合金浅析 1.国内镁合金现状 我国是镁资源最丰富的国家，可利用的镁资源占世界贮量的70%，是世界上原镁生产和出口量最大的国家，中国虽然是镁生产大国和出口大国，镁合金材料品种、质量应用及生产装备和环保安全等有了一定的进步，但从整体来看，我国镁及镁合金材料产业的发展水平与工业发达国家相比还有很大镁合金及稀土镁合金浅析文/冀丽安稀土信息·34·2020年第5期·35·Rare Earth Information的差距，特别是基础研究、新合金新材料的研制开发与应用、结构材料的铸造生产和塑性加工技术与装备等方面的工作还比较弱，处于起步阶段。

自2000年以来，我国对镁及镁合金行业的支持力度开始加大。

2001年，科技部正式启动“十五”科技攻关重大专项“镁合金应用开发及产业化”，这是我国在国家层面上首次针对镁材料研发开展的专项支持。

各种形式的产学研用合作联盟和项目得以推进。

国家镁合金材料工程技术研究中心、上海交大轻合金精密成型国家工程研究中心、中科院金属所等镁科研国家队陆续组建并实现实力和能力提升。

目前，中国已经成为全球最主要的镁合金加工产品的生产基地。

2 .国外镁合金现状 国外对于镁及其合金的研究开发较早，到目前镁及其合金材料的开发应用已进入相对比较成熟的阶段，并已达到产业化的工业规模。

稀土在铝!镁合金中的应用"##$%&’(%)*)+,’-./’-(0%*"$12%*12’*34’5*.6%12"$$)76郭旭涛8李培杰8熊玉华8刘树勋8曾大本9清华大学机械工程系8北京:;;;<=>?@A B1C(’)8D E F.%C G%.8B E A H?I1C01’8D E@J01C K1*8L/H?M’C N.*9M.#’-(2.*()+4.&0’*%&’$/*5%*..-%*58O6%*501’@*%P.-6%(78Q.%G%*5:;;;<=8R0%*’>摘要S稀土元素作为微量元素加入铝!镁合金中8可以净化合金熔体8细化!变质微观组织8减少夹杂T随着稀土元素加入量的增加8可以显著提高铝!镁合金的综合性能特别是高温力学性能T综述了含稀土铝合金和稀土镁合金的研究!发展和应用现状8着重介绍了稀土对铝镁合金冶炼!工艺和合金化的影响T展望了稀土铝!镁合金的发展前景T 关键词S稀土U铝合金U镁合金中图分类号S O?:=V文献标识码S"文章编号S:;;:C=W<:9X;;=>;<C;;V;C;YZ[\]^_‘]S O0.’33%(%)*)+-’-..’-(09,/>’6(-’&..$.2.*(6()’$12%*12)-2’5*.6%12’$$)76&’* #1-%+7(0.2.$(68-.+%*.’*32)3%+7(0.2%&-)6(-1&(1-.8-.31&.(0.%*&$16%)*a O0.’33%(%)*)+2)-. ,/.$.2.*(6&’*6%5*%+%&’*($7.*0’*&.(0.&)2#-.0.*6%P.#-)#.-(%.68.6#.&%’$$72.&0’*%&’$N.0’P%)-’(0%50(.2#.-’(1-.a,.6.’-&083.P.$)#2.*(8’*3’##$%&’(%)*+)-,/C&)*(’%*%*5"$’$$)76’*3,/C &)*(’%*%*545’$$)76%6-.P%.b.3b%(0(0..2#0’6%6)*(0..++.&()+,/.$.2.*(6)*2.$(%*58#-)C &.66%*58’*3’$$)7%*5)+’$$)76a O0.+1(1-.3.P.$)#2.*()+,/C&)*(’%*%*5"$’$$)76’*3,/C&)*(’%*C %*545’$$)76%6#-)6#.&(.3ac d ef g^h\S-’-..’-(0U’$12%*12"$$)7U2’5*.6%12’$$)7进入X:世纪8环境保护与新材料的应用已成为社会可持续发展的首要问题8轻质金属材料铝!镁合金的应用可以减少油耗!降低污染!提高材料使用性能8它们的发展得到广泛重视T具有i工业味精j之称的稀土元素8由于其独特的电子层结构8使其在铝!镁合金中发挥出独特的冶炼!合金化作用8在铝!镁新合金的发展历程中起着重要作用T本文综合评述稀土铝!镁合金的的研究及应用情况Tk稀土应用的意义目前8铝合金是仅次于钢铁的第二大金属结构材料8其应用越来越广泛T随着技术进步以及成本降低8近年来镁合金作为结构材料应用崭露头角8X;;;年世界原镁消费量达到=a Y l:;Y(8其中作为结构材料的约有W;m n:o8世界镁合金压铸件从:p p=年到:p p p年平均每年增长X:a X m8预计X;;=年压铸业将成为原镁的最大最终用户n X o T人们估计8镁合金有可能成为继钢铁!铝合金之后的另一种重要金属结构材料T 在第一次世界大战期间8德国人已经把稀土应用于镁合金和铝合金8他们采用稀土镁合金9含V m ,/48:a q m4*>制造飞机发动机的增压器8早于稀土在钢铁中的应用n W8=o8英国用稀土镁合金制造涡轮也获得了成功T但是8长期以来8稀土在冶金领域的应用研究主要集中在钢铁结构材料8在铝!镁合金方面8尚有很大研究发展空间T目前的研究表明S铝!镁合金中添加稀土元素8可以提高合金的强度8尤其是高温强度8改善合金的塑韧性!耐磨性!抗腐蚀性能n Y o!铸造工艺性能等8具有显著的冶炼!合金化作用T目前8在稀土元素总需要量中8与金属有关的估计占X;mrW;m n V o T我国铝土矿资源居世界第四位8铝消耗量居世界第二位8铝原料需求旺盛U而我国的稀土!镁资源占有!生产和出口均居世界第一n q8<o T我国从X;世纪V;年代中期开始在铸铁中应用稀土8稍后8扩展至钢铁!有色冶金以及其它领域n p o8有色领域主要应用于铝!镁合金T稀土在钢铁结构材料中主要作为微合金化元素使用8而在铝!镁合金中8尽管稀土价格昂贵8但是由于产品附加值高8除了利用其良好的物理冶金特;V材料工程s X;;=年<期万方数据性进行净化!变质外"还可以将其作为合金化元素使用#在稀土铝合金中一般含有稀土$%$&’(&"最多可达)*&’)+&,)-."在/-年代初"稀土铝合金年产量达到)-0)-$1,)).2在镁合金中一般含有稀土3&’))&,*."目前世界各国的含稀土铸镁合金牌号占镁合金总数的(-&以上,)).#研究稀土在铝!镁合金中的作用机制"加强应用研究"伴随铝!镁合金在结构材料领域的高速发展"将大大促进稀土的应用"提升铝!镁合金产品附加值"有利于我国资源综合利用"将我国的资源优势转化为经济优势#4稀土的作用4%5一般作用稀土元素位于元素周期表第三副族"具有较大的原子半径"在化合物中*价为特征氧化态"有时呈现3价或$价"在金属元素中化学活性仅次于碱金属和碱土金属元素#铝!镁合金中添加不同数量的稀土元素"其发挥的作用不同#添加少量稀土元素"未形成稀土金属间化合物之前"稀土元素在合金中主要起变质和细化作用"从而使合金获得一系列性能的改善#当稀土元素添加量足以生成金属间化合物!共晶复合物的金属纤维组织以及固溶强化相时"可以显著提高合金基体的高温性能,)3.#铝!镁合金中添加稀土元素"具有良好的冶炼!改善成形工艺和合金化作用#4%4冶炼作用稀土元素在铝!镁合金熔液中具有良好的净化作用#首先"稀土元素与氧!硫!氢!氮!卤族等元素具有很强的相互作用"生成产物6738*"6739*" 679"6793"67*9$"67:3"67:*"67;"67<*=<为卤族元素>等"在高温下稀土元素与碳!硅!硼反应生成67?3"673?*"67?"673?"67*?"67$?" 679@3"67A$"67A+等#同时氢在稀土中的溶解度远高于铝!镁合金"因此稀土元素可以较好地除去铝!镁合金中的氢#对于耐热铝!镁合金"由于晶界夹杂的减少"可以明显提高耐热强度等高温性能#其次"稀土能与铝!镁合金中低熔点元素砷!铋!铅!锌等作用"生成熔点较高的二元或多元化合物"这些化合物可以成渣析出"也可以成为强化相存在"避免了低熔点金属引起的红脆性问题#最后"稀土的加入影响或改善铝!镁合金金属液和熔渣的物理化学性质"诸如表面张力!流动性!粘度!夹杂溶解度等"有利于非金属夹杂的球化"促进其上浮"实现铝!镁金属液较好地去除夹杂,)*.#稀土元素在铝!镁合金中具有良好的细化!变质作用#铝镁合金中少量添加稀土元素"可以增加液态金属结晶中心!增加表面张力!增加过冷度"在析出相或生长相的表面生成一层吸附膜"阻碍晶粒继续长大"进而达到细化晶粒的目的#添加稀土还可以减小柱状晶"细化合金二次枝晶臂间距"改善晶粒形态"并在一定程度上控制材料晶粒度#镧和铕对铝合金具有强烈的变质作用"这与其具有较大的原子半径有关#稀土能够提高铝!镁合金的力学性能"在微观结构上还表现为使晶胞参数变小,)$.#4%B改善工艺作用稀土元素加入铝!镁合金可以减少熔体中的气体!夹杂"改善液态金属的流动性"因此"显著改善铸造成形工艺性能#最终可以改善铸锭质量!材料塑性"实现部分零件的以铸代锻#同时加入稀土元素"可以减小或消除铸件热裂敏感性!以及裂纹!气孔等低倍缺陷#稀土元素还可以改善铝!镁变形合金性能#提高其高温稳定性#拉拔稀土铝导线中"稀土与锆一起形成弥散分布的高熔点金属间化合物"促进铝再结晶温度提高"将耐热铝导线在3*-C和3(-C加热时"其强度残存率分别为/D&和E D%(&,)-.#4%F合金化作用稀土元素在金属结构材料中的合金化作用的大小决定于稀土与金属的相图=如稀土元素在金属中的溶解度>!稀土化合物的性质!形状!分布"稀土在金属中分布和扩散速度"以及稀土对其它合金元素的分布及扩散速度的影响等#在钢铁结构材料中"主要研究稀土的冶炼作用2而在稀土铝!镁合金中"由于产品性价比高"稀土的合金化作用得到广泛重视及研究#多相铸造铝合金的耐热性由G固溶体的化学成分!第二相的性质!形状和分布状况等因素决定#G固溶体的化学组成越复杂"组织结构越稳定"合金耐热性越好2第二相热稳定性越高"沿晶界分布的弥散度越高"晶粒越细"则越能阻碍G固溶体的变形"合金耐热性就越好#第二相的热稳定性通常可以用高温下的显微硬度H热硬性衡量"热硬性研究表明,)-."在*(-’$--C"铝合金中稀土化合物具有最高的热稳定性#铝合金基体为面心立方结构"镁合金与稀土元素皆为密排六方结构"这成为稀土元素在镁合金中最大固溶度较大!而在铝合金中较小=表)>的主要原因之一#同时"稀土元素与镁的差异较小,D."与铝的原子半径=-%)$3E I J>差异较大#因此"稀土对G铝固溶体的强化作用不大#稀土元素与其它合金元素一起形成稳定的化合物相是提高铝合金耐热性能的主要途径#而几乎所有的稀土元素对G镁固溶体都具有较好的固溶强化作用,D.#铝合金中稀土化合物相晶格结构复杂"和G固溶体的结构差别大"所形成的新相扩散过程慢"在高温)+稀土在铝!镁合金中的应用万方数据工作时溶解度变化小!在铝合金中"稀土元素往往是沿枝晶和晶界分布"形成连续和不连续的网膜!这些可以提高铝合金晶界强度和抗蠕变能力"使晶间裂纹不易扩展"进而提高合金的热强性#$%&!稀土铝合金系一般处在相图的共晶部分"’()*+合金共晶点成分为$,-*+"这些合金铸造性能良好.同时"稀土铝合金的共晶温度较高/’()*+合金为01234"稀土元素沉淀5聚集生成化合物的速度相比铝合金中常用合金元素67慢得多"这也是稀土铝合金系具有很好的耐热性的原因之一!随着铝合金中89含量增加"晶间稀土化合物数量增加"铝合金高温强度显著增加"但晶间脆性相的增多将导致合金塑性下降"因此89的添加应控制在合适的比例!:;<=$合金含有89元素<><-?%>=-":;,=0合金中稀土化合物相的数量控制在$=-为宜!考虑到利用铝@稀土多元金属间化合物增加铝合金的耐热性能"人们成功开发出快速凝固’()2><-A+)1><-*+合金"这种合金中沉淀相细小5分布均匀且稳定"使铝合金耐热性能又有了进一步突破!表B稀土在铝5镁合金的C基体中最大固溶度D E F(+$D G+H E I7H J H K L(7MK L(J F7(7N OL P Q E Q++E Q N G7RS)H E N Q7IL P E(J H7R J H E R MH E T R+K7J H E((L O K8E Q++E Q N G+(+H+R N*+;E US)’(V-=>=%=>=%=>$WS)XT V-=>W<@$,稀土在铝及铝合金中固溶度极小"能与杂质生成金属间化合物或非金属化合物"它们偏聚在晶界上"加大了过冷度"具有细化晶粒的作用"同时可以改变铝合金组元67"A+"XT的形态"减少针状晶"增加球状晶"提高铝合金机械性能!稀土还使铝合金腐蚀电位变正"增大电化学反应的电阻"从而提高铝合金的耐蚀性!稀土在镁合金中可以作为合金剂5球化剂"同时具有良好的净化熔体的作用!添加稀土元素进行合金化"可以显著提高镁合金的耐热性能"使其作为飞机5导弹以及火箭上的重要零件!研究表明"双数原子序数的稀土元素能增加镁合金的耐热强度"单数原子序数的稀土元素能增加镁合金的塑性!稀土元素可以提高镁合金的流动性"细化晶粒"强化固溶体"在镁合金中生成弥散分布的金属间化合物"强化晶界"显著提高耐热强度!固溶体型铝5镁单相合金"晶粒越大"晶格缺陷或晶界越少"即表面能越小"在高温下的稳定性越大.多相铝5镁合金中"细质点的耐热第二相对固溶体晶粒变形的阻碍作用比在粗晶粒合金中大"特别当温度高于=>0Y熔点时"第二相的作用突出!形状复杂的5热稳定性高的化合物相"在晶界形成封闭的网状或骨架状结构的化合物相"可以显著提高合金的热强性!由于经过加工变形"这一特点被消除"因此"铸造铝5镁合金的耐热性要比相同成分的变形合金好!Z应用状况目前"已开发出稀土合金对铸造铝合金的复合精变处理技术"提高了产品质量"生产成本没有增加"生产过程不对环境产生任何污染#$0&!铝合金中添加少量稀土"可以降低硅含量"提高导电率"改善铝合金的电导及热导性能"同时大大提高铝合金延展性能"这类铝合金大量用于高压传输导线#$W"$2&!一般将添加大量稀土的铝合金称为稀土铝合金"国内外典型的稀土铝合金往往添加富铈混合稀土"如国产:;<=$":;,=0等#$[&"前苏联的’\]@$合金等!较近的研究表明"重稀土钇对提高铝合金耐热性有明显效果"但由于钇的价格较高"尚未得到广泛应用!稀土铝合金可用于空气调节系统5内燃发动机零部件等在高温高压下工作的零件!$[1W年"^E J T G N L R和]Q O N G+Q_G首先报道了高温抗拉XT)*+合金"其后发现稀土镁合金的耐热性能按照XT);E"XT)*+"XT)‘M序列增高"随着研究深入"不断有适用于更高温度的稀土镁合金系列出现"其发展如图$所示a期万方数据镁合金不断出现并被应用!航空工业成为稀土镁合金发展的第一推动力"但是!由于稀土镁合金各项性能特别是耐热性能#$$%优异!蕴含着巨大的应用潜力!随着稀土镁合金价格的不断下降!稀土镁合金开始向民用方向发展"在镁合金应用市场前景广阔的汽车行业!通过压铸工艺生产的稀土镁合金产品的发展方兴未艾#&%!目前正掀起了新一轮稀土镁合金新材料研制’作用机理讨论的热潮"稀土作为合金元素应用于铝’镁合金!尚存在一些问题"首先是稀土较高的价格增加了最终产品的成本!通过研究的深入!不断提高材料使用性能!最终提高产品性价比!是稀土铝’镁合金进一步发展的动力"其次稀土合金化添加工艺始终是需要攻克的技术难关!准确把握稀土在铝’镁合金中的添加量!控制稀土铝’镁合金中间相的形成!进而使产品保持稳定’优秀的力学及其它性能!是该领域工作者重要攻关目标之一"例如国内某稀土镁合金零件生产厂目前采用如下稀土添加工艺(在不锈钢杯中装入混合稀土!加入镁合金熔体前在)**+,**-预热去潮’脱蜡!然后将不锈钢杯悬浮于镁液中!使稀土扩散溶解"这种方法保证了稀土元素在镁合金熔体中具有较好的收得率"不同的铝’镁合金!稀土的添加工艺不同!分别表现为以铝’镁稀土中间合金和单质稀土两种形式加入"最后!铝’镁合金的回收再生性能是其比塑料制品优越的特性之一!$***年全世界回收的铝废料占铝消费量的$./!达到01.23*45!但是!稀土铝’镁合金中由于稀土元素成分易于波动!给其回收再生带来一定困难!需要在今后的实践中探索成熟的回收再生工艺"6展望中国航空工业一直是稀土镁合金新材料研究的主要力量!在$*世纪&*年代末其研究曾一度达到世界先进水平"近$*余年来!中国铝合金业得到迅猛发展!而镁合金长期未得到应有的发展!稀土在铝合金中的应用研究领先于在镁合金中的应用研究!在$.* +)**-应用水平上!稀土镁合金784!789已经落后于:;.,!:;,)的性能#$)%<图$=以及俄罗斯最新的稀土镁合金"$*世纪9*年代初启动’由欧洲3,个国家的,*个研究单位参加目前正在开展的新型轻合金热化学’热物理学测定和计算数据库合作开发工程<>?@5.*&工程=!以及国际材料科学研究机构<8A B C=都将稀土二元或三元铝’镁合金的研究列为重要研究课题#$,%"$*世纪9*年代中期!中国将稀土元素在铁液中与其它元素作用机制的研究列为自然基金资助课题!对推动稀土元素在钢铁中的应用起到了重要作用!带来了显著的经济效益"目前!稀土在铝’镁合金中的应用研究也得到了国家有关部门的重视!列入D04)E’D十五E等重要发展计划!同时!稀土对铝’镁合金的影响规律和作用机理方面的研究也在不断取得进展!这些成果对进一步拓宽稀土在铝’镁合金中的应用具有重要意义"图$国内外主要耐热稀土镁合金性能对比#$.% <F=$.*-拉伸强度G<H=)**-拉伸强度G<>=$.*-伸长率I J K1$L?M N F O J@?P?Q N O?N R O5J R@Q?O S R F5T O R@J@5F P5U;T>?P5F J P J P KM F K P R@J V M F W W?X@S?M R F P YF H O?F Y <F=5R P@J W R@5O R P K5SF5$.*-G<H=5R P@J W R@5O R P K5SF5)**-G<>=R W?P K F5J?PF5$.*-随着中国镁资源较铝资源优势的不断显现!未来几年镁合金有望作为结构材料得到大量的应用#$&Z$9%"中国稀土镁合金的研究!前期可以跟踪瞄准俄罗斯’欧美等技术强国的发展道路!随着国内稀土镁合金材料研究水平的进步!在未来的国际市场!中国的稀土镁合金产品将显示出其强大的竞争优势"目前!高纯稀土在铝’镁合金中的应用发展大大)4稀土在铝’镁合金中的应用万方数据加快!稀土在铝"镁合金中的应用总量逐年增加#可以预见!随着稀土在铝"镁合金中的应用研究深入开展!人类认识水平和技术水平的不断提高!更加广泛的"更多系列的新型稀土铝"镁合金即将被开发"应用#加强稀土镁合金的研究!同时重视稀土铝合金的研究!是结合中国资源特色!获得新材料领域突破的重要途径#参考文献$%&刘兵’中国镁产业面临的发展机遇与挑战$(&’)**%年中国国际镁业研讨会论文集$+&’北京,中国镁业协会!)**%’-./’$)&李晓敏’压铸镁合金在汽车中的应用及其发展前景$0&’世界有色金属!)**%!123,%4.%/’$5&杜挺’稀土元素在金属材料中的应用’杜挺科技文集.冶金"材料及其物理化学$6&’北京,冶金工业出版社!%224’%%.55’$7&杜挺’稀土元素在金属材料中的一些物理化学作用$0&’金属学报!%228!1%3,42.88’$-&9(:;6<(=>??!@A B C D!9;C E0F’F G H I J K L G M M N H I O P QI R NH J K K J L O J PS N K M J K T G P H N J M N U N V I K J PW>75G P XW>-7T G Q P N L O Y TH G L I O P QG U U J Z L$(&’6B:=;9>[@!9(;C>:9\’WN K V L I J M M];P M J K T G I O J P L Q N L N U U L H R G M I$+&!F K G P V M Y K I,%22/’7*5.7*/’$4&川二朗’稀土的最新应用技术$6&’北京,化学工业出版社!%225’$8&郭旭涛!李培杰!曾大本’稀土耐热镁合金发展现状及展望$0&’铸造!)**)!1)3,4/.8%’$/&吴秀铭’中国镁工业的现状与展望$(&’)**%年中国国际镁业研讨会论文集$+&’北京,中国镁业协会!)**%’%.7’$2&李振宏!伍虹’我国稀土应用的现状与前景$0&’稀土!%228!143,7/.-)’$%*&孙伟成’稀土在铝合金中的行为$6&’北京,兵器工业出版社!%22)’$%%&刘光华’稀土固体物理学$6&’北京,机械工业出版社!%228’$%)&美国金属学会’金属手册.性能与选择,有色合金及纯金属$6&’北京,机械工业出版社!%227’$%5&D>沙林’金属材料中的稀土元素$0&’材料工程!%225!1%3,%.-’$%7&张密林!景晓燕!鲁化一!唐定骧’稀土对(U]6Q]^O合金晶体结构参数的影响$0&’中国稀土学报!%22)!123,)84.)88’$%-&王武!苏光冀!何德坪’稀土元素在(U.6Q合金中的分布及对结晶组织的影响$0&’中国稀土学报’%22*!123,)-).)-4’$%4&顾晓文!等’铝合金熔炼绿色集约化的尝试’中国第五届压铸技术交流会论文集’上海!)**%’$%8&刘余九’稀土在有色金属工业中应用现状$0&’中国稀土学报!%22-!183,5/8.5/2’$%/&钟俊辉’稀土在合金中应用的新进展$0&’世界有色金属!%227!1%%3,)7.)2’$%2&李风梅!钱鑫源!李金桂!王乐安!赵进’稀土在航空工业中的应用现状与发展趋势$0&’材料工程!%22/!143,%*.%5’$)*&[(::A@6B:=;9>’6G Q P N L O Y T G P X6G Q P N L O Y T(U U J Z L $0&’轻金属!)**%!1%3,).%5’$)%&F\:\A(?!9B E;^BC!6(_\C(E(^!^>C=(9’(S S U O]H G I O J P LJ MT G Q P N L O Y T G U U J Z LM J KG N K J L S G H NL I K Y H I Y K NL Z L I N T L$0&’6G I N K O G U L^H O N P H N F J K Y T!)***!5-*]5-%,57%.57/’$))&6;?:;[(C B D>9E\@>:A\<’=N‘N U J S T N P I J M H K N N SK N L] O L I G P I T G Q P N L O Y T X O N H G L I O P QG U U J Z L$0&’6G I N K O G U L^H O N P H N F J]K Y T!)***!5-*]5-%,%5%.%52’$)5&9(:;A(:!;W(^(9;?!6B:;_!6B?:;_!6([\+?;6!C(9(6\:(6!(^(?;C(_!?;E(^?;9’=N M J K T G I O J PT N H R G P O L T L O PG6Q]7A]5:>G U U J Z$0&’6G I N K O G U L^H O N P H N F J]K Y T!)***!5-*]5-%,25.24’$)7&F>::B:!^(++B C>(![B:<B C>E’铝"镁轻合金中的稀土$0&’中国稀土学报!%228!123,)4).)85’$)-&9?马图哈’材料科学与技术丛书.非铁合金的结构与性能$6&’丁道云等译’北京,科学出版社!%222’$)4&赵志远’铸造稀土镁合金在我国航空工业的应用$0&’材料工程’%225!183,/.%*’$)8&(E?;B C>![:B C F;C[’6G Q P N L O Y T(U U J Z L=N‘N U J S T N P I I J]a G K X L I R N)%L I H N P I Y K Z$0&’6G I N K O G U L^H O N P H N F J K Y T!)***!5-*]5-%,%2.)/’$)/&师昌绪!李恒德!王淀佐!李依依!左铁镛’加速我国金属镁工业发展的建议$0&’材料导报’)**%!173,-.4’$)2&6B:=;9>[@!>[>:__’6G Q P N L O Y T S K J S N K I O N L]G S S U O H G I O J P] S J I N P I O G U$0&’6G I N K O G U L^H O N P H N G P X>P Q O P N N K O P Q!)**%!(5*),58.7-’收稿日期,)**5]*2]%2b修订日期,)**7]*-]*4作者简介,郭旭涛1%288.3!男!博士!主要从事稀土在镁合金中的应用研究工作!联系地址,北京市清华大学机械工程系1%***/73#c d d d d d d d d d d d d d d d d d d d d d d 1上接第-2页3$%2&9;C E^?B:_?=0!N I G U’D R Z L O H G U G Q O P Q G P X U O Q R I L H G I I N K O P Q J M U J a]U J L LS J U Z1T N I R Z U T N I R G K H Z U G I N3Q U G L L$(&’^Z T S J L O Y T_R N WN G I R N K O P QJ M D U G L I O H L G P X:Y e e N K$+&’@J P X J P,D U G L I O H LG P X:Y e e N K;P L I O I Y I N!%284’%42.%85’$)*&f;C+>C_0(!N I G U!_R N N M M N H I J M I N T S N K G I Y K N G P XK G X O G I O J P O P I N P L O I ZJ PI R N a N G I R N K O P QK N L O L I G P H N J M?=D>$0&’D J U Z T N K0J Y K P G U!%2/)!4,).7’$)%&姚志亮’低吸湿性航空有机玻璃$(&’24珠海航空学术交流会论文集$+&’北京,中国航空学会!%224’)*.)4’$))&黄宝臣’影响有机玻璃老化因素的探讨及老化方法简介$0&’飞机设计!%22-!5,74.-)’$)5&刘其华’聚甲基丙烯酸甲酯大气老化动力学研究$0&’老化通讯!%285!7,)5.)8’$)7&史伟琪’航空有机玻璃板材的大气老化寿命$0&’材料工程!%225!123,)/.5-’$)-&00_>C[B^+?!W Ff>:?>@^_’:N U G I O J P e N I a N N P M K N N K G X] O H G U LG P XD66(G P XY U I K G‘O J U N IG e L J K S I O J PO PS J U Z16N I R Z U6N I R G H K Z U G I N3$0&’0J Y K P G U J M D J U Z T N K^H O N P H N,D G K I(]%!%28)!%*143,%482.%4/-’$)4&尼尔塞茨’经营预测原理及微机应用$6&’长沙,中南工业大学出版社!%2//’基金项目,航空科学基金资助项目1*)E)%*%*3收稿日期,)**7]*)]%4b修订日期,)**7]*-])/作者简介,马丽婷1%288.3!女!硕士研究生!从事航空有机玻璃老化性能及寿命预测方面的研究!联系地址,北京/%信箱)5分箱1%***2-3#c74材料工程g)**7年/期万方数据稀土在铝、镁合金中的应用作者：郭旭涛， 李培杰， 熊玉华， 刘树勋， 曾大本作者单位：清华大学机械工程系,北京,100084刊名：材料工程英文刊名：JOURNAL OF MATERIALS ENGINEERING年，卷(期)：2004(8)被引用次数：21次参考文献(29条)1.FURUYAH;KOGISO N;MATUNAGA S;SENDA K Applicationsofmagnesiumalloysforaerospacestructuresystems[外文期刊] 20002.ARRYLMORDIKE MagnesiumandMagnesiumAlloys 2001(01)3.李风梅;钱鑫源;李金桂;王乐安,赵进稀土在航空工业中的应用现状与发展趋势[期刊论文]-材料工程 1998(06)4.钟俊辉稀土在合金中应用的新进展 1994(11)5.李振宏;伍虹我国稀土应用的现状与前景 1997(06)6.吴秀铭中国镁工业的现状与展望 20017.郭旭涛;李培杰;曾大本稀土耐热镁合金发展现状及展望[期刊论文]-铸造 2002(02)8.川二朗稀土的最新应用技术 19939.KARIMZADEHH;LYON P;KING J F Factors affecting the corrosion performance of elektron WE43 and WE54 magnesium casting alloys 199810.杜挺稀土元素在金属材料中的一些物理化学作用 1997(01)11.杜挺稀土元素在金属材料中的应用杜挺科技文集-冶金、材料及其物理化学 199612.李晓敏压铸镁合金在汽车中的应用及其发展前景[期刊论文]-世界有色金属 2001(09)13.MordikeL;EBERT T Magnesiumproperties-application-potential[外文期刊] 2001(1)14.师昌绪;李恒德;王淀佐;李依依,左铁镛加速我国金属镁工业发展的建议[期刊论文]-材料导报 2001(04)15.AGHIONE;BRONFIN B MagnesiumAlloysDevelopmenttowardsthe21stcentury 200016.赵志远铸造稀土镁合金在我国航空工业的应用[期刊论文]-材料工程 1993(07)17.KH马图哈;丁道云材料科学与技术丛书-非铁合金的结构与性能 199918.FERROR;SACCONE A;BORZONE G铝、镁轻合金中的稀土 1997(09)19.KARIYAR;IWASAKI H;MORI T;MOHRI T, MABUCHI M, NAKAMURA M, ASAHINA T, HIGASHI K DeformationmechanismsinaMg-4Y-3REalloy[外文期刊] 2000(0)20.MIHRIANOPEKGULERYUZ Developmentofcreepres-istantmagnesiumdiecastingalloys[外文期刊] 2000(0)21.刘余九稀土在有色金属工业中应用现状 1995(07)22.顾晓文铝合金熔炼绿色集约化的尝试 200123.王武;苏光冀;何德坪稀土元素在Al-Mg合金中的分布及对结晶组织的影响[期刊论文]-中国稀土学报 1990(09)24.张密林;景晓燕;鲁化一;唐定骧稀土对Al-Mg-Si合金晶体结构参数的影响[期刊论文]-中国稀土学报 1992(09)25.PE沙林金属材料中的稀土元素[期刊论文]-材料工程 1993(01)26.美国金属学会金属手册-性能与选择:有色合金及纯金属 199427.刘光华稀土固体物理学 199728.孙伟成稀土在铝合金中的行为 199229.刘兵中国镁产业面临的发展机遇与挑战 2001引证文献(21条)1.YANG Lin.GAO Xiao-dan.LIN Li.ZOU Peng.CHEN Li-jia.LIU Zheng Microstructural evolution of rolled Mg-5Zn-3Nd(-Zr) alloy[期刊论文]-中国有色金属学报（英文版） 2010(z2)2.黄芳亮.彭继华.唐小龙.杜日升Sr、RE对A356合金组织结构和力学性能的影响[期刊论文]-特种铸造及有色合金2010(5)3.余建平.胡珊玲.林燕.罗序中.朱腾高酸分解-硫氰酸盐分光光度法测定稀土镁中间合金中的钨[期刊论文]-光谱实验室 2010(6)4.胡珊玲.薛君.张小联次灵敏线火焰原子吸收光谱法测定稀土-镁中间合金中镁[期刊论文]-冶金分析 2009(5)5.熊素建.熊计.王均.赵国忠.杨启平.钟宇稀土改性6063铝合金的研究[期刊论文]-轻合金加工技术 2009(6)6.王慧源.刘生发.韩辉.康柳根镁合金晶粒细化及机理研究进展[期刊论文]-铸造技术 2008(12)7.孙明.吴国华.王玮.丁文江镁合金纯净化研究现状与展望[期刊论文]-材料导报 2008(4)8.张振忠.赵芳霞.杨江海.刘静远.沈晓冬快速凝固Mg-Zn-Y合金薄带组织和性能研究[期刊论文]-新技术新工艺2007(9)9.贾强.孙清洲.边秀房.牛玉超.王才东La对ZL303合金组织与性能的影响[期刊论文]-特种铸造及有色合金2007(10)10.孙常明.史志铭.李志芳利用富铈混合稀土改善工业纯铝中富铁相形貌的研究[期刊论文]-中国稀土学报 2007(3)11.孙全喜.黄瑞芬新型含钪铝合金的应用研究与发展前景[期刊论文]-内蒙古科技与经济 2007(10)12.赵祖德.单巍巍.罗守靖液相线模锻法制备ZK60-RE镁合金半固态组织演变[期刊论文]-材料科学与工艺 2007(1)13.李娜.刘建睿.王栓强.沈淑娟.黄卫东.逄玉台稀土在镁及镁合金中的应用[期刊论文]-铸造技术 2006(10)14.王鹏程.徐春杰.杨林.张忠明.郭学锋快速凝固与普通凝固Mg-Zn-Y镁合金的耐腐蚀性能[期刊论文]-铸造技术2006(6)15.郑水云.徐春杰.张忠明.郭学锋.孟令楠快速凝固Mg94.6Zn4.8Y0.6镁合金薄带的组织与性能[期刊论文]-铸造技术 2006(1)16.黎业生.董定乾.吴子平稀土镁合金的研究现状及应用前景[期刊论文]-轻合金加工技术 2006(4)17.季小兰Al-4.5Mg-0.7Mn-0.1Zr-Er合金微观组织与性能的研究[学位论文]硕士 200618.孙莉Mg-Y-Nd系合金析出相的电子显微研究[学位论文]硕士 200619.韩英芬AZ91镁合金中非金属夹杂物的去除研究[学位论文]硕士 200620.胥锴.刘政.刘萍稀土在铝及铝合金中的应用现状与展望[期刊论文]-有色金属加工 2005(5)21.吴惠丰基于NMR的稀土生物效应代谢组学研究[学位论文]博士 2005本文链接：/Periodical_clgc200408016.aspx。

河南科技大学硕士学位论文稀土元素Nd、Y和Gd对AZ系镁合金组织和高温力学性能的影响姓名：***申请学位级别：硕士专业：材料学指导教师：***@摘要论文题目：稀土元素Nd、Y和Gd对AZ系镁合金组织和高温力学性能的影响专业：材料学研究生：王小强指导教师：李全安摘要镁合金是最轻的工程结构材料，具有比强度和比刚度高，电磁屏蔽性、减震性和散热性好等优点，以及优异的加工性能和良好的铸造性能。

镁合金材料已被广泛应用于汽车、通讯和航天等相关行业。

但是镁合金的耐热性较差，高温强度、蠕变性能较低。

耐热性差是阻碍镁合金广泛应用的主要原因之一，当温度升高时，镁合金的强度和抗蠕变性能大幅度下降，使它难以作为关键零件（如发动机零件）材料在汽车等工业中得到更广泛的应用。

本文通过合金制备、微观分析和力学性能测试等方法，研究了稀土元素Nd、Y和Gd对AZ91和AZ81镁合金微观组织和高温力学性能的影响。

研究结果表明：适量稀土元素Nd、Y和Gd能够明显细化AZ91和AZ81镁合金的显微组织，提高合金固溶时效状态下的室温和高温强度，合金的延伸率也得到提高。

AZ91镁合金中加入Nd(1-4wt%)后，随着Nd含量的增加，室温和150℃下合金的强度都是先升后降，Nd含量为1%时合金的强度均达到最大值，分别为247MPa和203MPa，比不含Nd的AZ91提高了10.7%和29.3%；Nd含量为2%时，合金在150℃和250℃下的延伸率达到最大，分别是10.48%和13.7%。

AZ81镁合金中加入Y(1-4wt%)，经固溶时效处理后，随着稀土Y含量增加，在室温和150℃下，合金的强度和延伸率基本上呈先升后降的趋势。

当Y含量为2%时合金在室温下的强度和延伸率达到最大，分别为277MPa和11%，与未加Y 的AZ81相比室温强度提高了36.5%。

Y含量为1%时合金150℃下的高温强度和延伸率也达到最大，分别为220MPa和12.4%，与未加Y的AZ81相比高温强度提高了40.1%。

新型稀土增强镁合金材料的研究进展与应用前景新型稀土增强镁合金材料的研究进展与应用前景稀土增强镁合金材料是一类新型的高性能材料，具有轻量化、高强度、高刚性和优良的可塑性等优点。

在近年来的研究中，稀土增强镁合金材料表现出了较好的性能，并逐渐在航空航天、汽车制造、电子设备等领域中得到了广泛的应用。

本文将对目前稀土增强镁合金材料的研究进展和应用前景进行探讨。

首先，稀土元素在镁合金中的添加可以显著改善其力学性能。

传统的镁合金材料在室温下的强度和塑性之间存在矛盾，即强度高的材料往往塑性较差。

而稀土元素的添加可以通过细化晶粒、固溶强化和位错与界面的相互作用等机制，有效提高镁合金材料的力学性能。

研究表明，添加稀土元素的镁合金材料在室温下的抗拉强度可达到200-300 MPa，屈服强度可达到100-200 MPa，延伸率可达到10-20%。

这些性能接近于一些传统的结构材料，使得稀土增强镁合金材料在航空航天、汽车制造等领域中具有广泛的应用前景。

其次，稀土增强镁合金材料的研究也取得了在高温环境下的突破。

传统的镁合金材料在高温下容易发生蠕变和组织退火，导致其力学性能的丧失。

而稀土元素在镁合金中的添加可以有效提高材料的高温强度和耐热稳定性。

研究表明，添加稀土元素的镁合金材料在高温环境下的抗拉强度可达到150-250 MPa，屈服强度可达到80-150 MPa。

此外，稀土元素的添加还可以改善镁合金材料的高温抗氧化性能和耐热稳定性，延长材料的使用寿命。

因此，稀土增强镁合金材料在高温环境下的应用前景也是非常广阔的。

然而，稀土增强镁合金材料仍然存在一些挑战和问题需要解决。

首先，稀土元素具有较高的成本和环境风险，其添加会增加材料的制备成本和环境污染。

因此，如何降低稀土材料的添加量或开发替代稀土元素的增强方法是一个亟待解决的问题。

其次，稀土元素的添加对材料的成形性能和可焊性也会产生一定的影响，进一步限制了稀土增强镁合金材料的广泛应用。

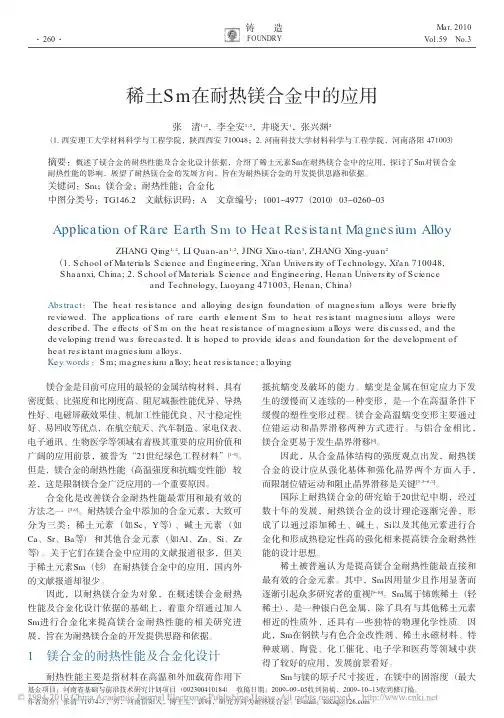

··镁合金是目前可应用的最轻的金属结构材料，具有密度低、比强度和比刚度高、阻尼减振性能优异、导热性好、电磁屏蔽效果佳、机加工性能优良、尺寸稳定性好、易回收等优点，在航空航天、汽车制造、家电仪表、电子通讯、生物医学等领域有着极其重要的应用价值和广阔的应用前景，被誉为“21世纪绿色工程材料”[1-8]。

但是，镁合金的耐热性能（高温强度和抗蠕变性能）较差，这是限制镁合金广泛应用的一个重要原因。

合金化是改善镁合金耐热性能最常用和最有效的方法之一[3，6]。

耐热镁合金中添加的合金元素，大致可分为三类：稀土元素（如Sc 、Y 等）、碱土元素（如Ca 、Sr 、Ba 等）和其他合金元素（如Al 、Zn 、Si 、Zr 等）。

关于它们在镁合金中应用的文献报道很多，但关于稀土元素Sm （钐）在耐热镁合金中的应用，国内外的文献报道却很少。

因此，以耐热镁合金为对象，在概述镁合金耐热性能及合金化设计依据的基础上，着重介绍通过加入Sm 进行合金化来提高镁合金耐热性能的相关研究进展，旨在为耐热镁合金的开发提供思路和依据。

1镁合金的耐热性能及合金化设计耐热性能主要是指材料在高温和外加载荷作用下抵抗蠕变及破坏的能力。

蠕变是金属在恒定应力下发生的缓慢而又连续的一种变形，是一个在高温条件下缓慢的塑性变形过程。

镁合金高温蠕变变形主要通过位错运动和晶界滑移两种方式进行。

与铝合金相比，镁合金更易于发生晶界滑移[6]。

因此，从合金晶体结构的强度观点出发，耐热镁合金的设计应从强化基体和强化晶界两个方面入手，而限制位错运动和阻止晶界滑移是关键[3，5-6，8]。

国际上耐热镁合金的研究始于20世纪中期，经过数十年的发展，耐热镁合金的设计理论逐渐完善，形成了以通过添加稀土、碱土、Si 以及其他元素进行合金化和形成热稳定性高的强化相来提高镁合金耐热性能的设计思想。

稀土被普遍认为是提高镁合金耐热性能最直接和最有效的合金元素。

其中，Sm 因用量少且作用显著而逐渐引起众多研究者的重视[9-10]。
