HW-HDB型高压带电显示器(35~550kV)GIS开关用安装使用说明书.pdf

550kVGIS设备说明书E-7980106GSR-500R2B型 GSR-500T2B型 GSR-500R2BC型 GSR-500T2BC型气体断路器使用说明书重要提示在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》和E-7980029《安全操作规程》。

本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可及的地方，以便随时查看和参阅。

本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取最新的参考资料。

河南平高东芝高压开关有限公司目录1 概述 ........................................................................... ................................... 1 2 配置 ........................................................................... ................................... 1 2.1额定值 ........................................................................... ............................ 1 2.2零件号的标识 ........................................................................... (1)E-79801063 结构 ........................................................................... ................................... 3 3.1 概述（见图1） .......................................................................... ............... 3 3.2 气罐（见图1和2） .......................................................................... ........ 3 3.3 灭弧室（见图2，3） .......................................................................... ...... 3 3.4 操动机构（见图4、5、6和7） ................................................................ 9 3.5 油压操动机构（见图4、5、6和7） ......................................................... 9 3.6 SF6气体系统（见图8） .......................................................................... .. 9 4 原理 ........................................................................... ................................... 15 4.1 灭弧室操作(见图3、9) ............................................................................15 4.2 操作机构操作(见图10A、10B) ................................................................. 16 4.3监控与保护 ........................................................................... ................... 17 5 安装 ........................................................................... ................................... 23 5.1 包装............................................................................ ............................. 23 5.2 拆封............................................................................ ............................. 23 5.3 安装前的储存 ........................................................................... ............... 23 5.4 安装............................................................................ ............................. 23 5.5 SF6气体的填充 ........................................................................... ............. 23 5.6 检查和测试 ........................................................................... ................... 23 5.7 操作测试 ........................................................................... ...................... 25 6 维护与检修 ........................................................................... ......................... 28 6.1 维护与检修的分类 ................................................................................... 28 6.2 维护与检修标准 ........................................................................... ............ 28 6.3清洁与润滑 ........................................................................... ................... 33 6.4 用调节手柄进行手动操作（见图15、16、17） ...................................... 34 6.5 SF6气体的抽气和充气（见图12） .......................................................... 36 6.6 液压油的更换（见图7） .........................................................................36 6.7 吸附剂的更换（见图2） .........................................................................37 6.8 检查贮压器内N2气体的压力 (37)E-79801066.9 触头更换（见图20、21、22、23） ........................................................ 37 6.10 操作线圈的更换（见图24） (39)6.11 液压油从活塞杆处渗漏 ..........................................................................39 7 故障检测 ........................................................................... ............................ 52 7.1 泄漏引起的SF6气体损失 (53)7.2 液压油泄漏 ........................................................................... ................... 53 7.3 泵单元故障（无法加压） ........................................................................53 7.4 操作机构故障 ........................................................................... ............... 53 7.5 贮压器的N2气体泄漏 ........................................................................... ... 54 8 推荐备件 ........................................................................... 错误！未定义书签。

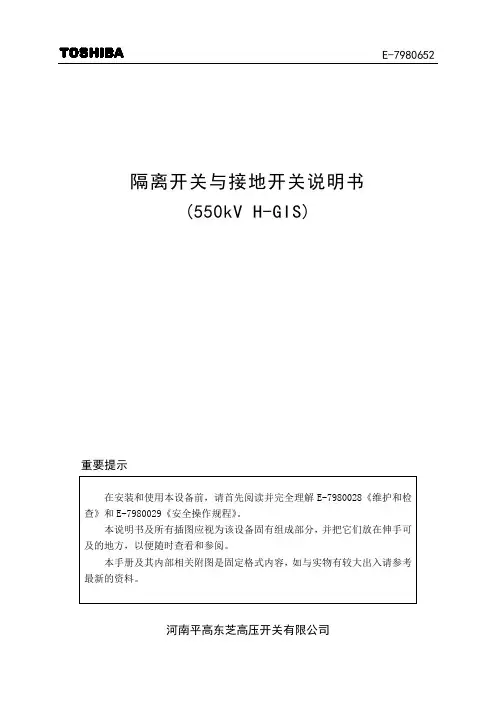

E-7980652隔离开关与接地开关说明书(550kV H-GIS)重要提示河南平高东芝高压开关有限公司目录1 说明 (1)2 概述 (1)3 额定值 (1)4 型号 (1)5 布置方案与操作原理 (1)6 操作机构 (23)6.1DLP型隔离开关、EAP型和EYP型接地开关的操作机构 (24)6.1.1 前言 (24)6.1.2 结构和操作原理 (24)6.1.3 人力操作 (24)6.1.4 远控操作原理图 (24)6.2EBM型接地开关的操作机构 (24)6.2.1 前言 (24)6.2.2 结构和操作原理 (24)6.2.3 人力操作 (24)6.2.4 远控操作原理图 (25)7 检查与维护 (36)1 说明本安装使用说明书详细介绍了平高东芝公司生产的隔离开关和接地开关的结构、操作程序。

2 概述本说明书所介绍的设备用于500kV H-GIS（混合式气体绝缘变电站）。

每相设备由隔离开关和接地开关组成，它们装在同一个充有一定压力SF6气体的壳体内，都是通过安装在各相设备壳体旁的操作机构进行电动操作或人力操作。

该设备的典型布置形式示于表1和图1～图7。

表1 设备的典型布置形式3 额定值详见具体变电站H-GIS的专用说明书及各单体元件的铭牌。

4 型号隔离开关和接地开关都有表明结构和额定参数的型号。

型号标注在有关图纸或设备的铭牌上。

型号的含义解释如下。

D L P - 500 R CE A P - 500 CC：三相联动操作C：三相联动操作与电压等级有关的设计序号额定电流代号操作方式R：4000A P：电动储能弹簧操作T：6300A M：电动操作与电压等级有关的设计序号工作方式A：具有关合短路故障电流和操作方式开合B类感应电流的能力 P：表示电动机储能 B：仅供维修用弹簧操作 Y：具有关合短路故障电流主回路形式和开合超B类感应电流L： L型的能力D：隔离开关 E：接地开关5 布置方案与操作原理本篇介绍设备的典型布置。

等电位高压带电显示器安装使用说明书光闪式等电位高压带电显示器（以下简称带电显示器）是一种直接安装在室内高压（10～35kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。

当高压设备带有运行电压时，显示器发出闪光，警示人们高压设备带电；无高压带电时则无指示。

显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。

该显示器是利用静电感应原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。

它能准确可靠地将高压设备带电状况用闪光的方式显示，指示清晰、醒目。

使用带电显示器可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故及设备短路损坏事故。

对于防止带电挂地线、带电合接地刀闸事故，同样能起到显著的预防作用。

一、特点1、提示性强。

当高压设备带有运行电压时，该显示器能准确可靠地将高压设备带电状况用闪光的方式显示，带电显示直观、清晰、醒目。

用于提醒工作人员设备带电，以防止误入带电空间。

2、可靠性高。

利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。

带电显示器不用电池或其他二次辅助电源。

3、长使用寿命。

可长期不间断运行10年显示部件和内部元件全部采用长寿命、高可靠性元件。

4、安装简便，免维护。

带电显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。

该显示器不受“过电压”影响，也不影响高压设备对地绝缘。

5、抗干扰性强。

分相显示，不受邻相（路）分相显示，不受邻相（路）干扰，不会出现“误指示”。

二、技术指标1.适用电压：10～35kV；2.工作频率：50Hz～60Hz；3.适用温度：-35℃～＋70℃；4.起动电压Ut:20％Uф≤Ut≤70％Uф5.使用场所：室内高压母线或者GG－1A、GSG高压开关柜内高压引线上；6.使用寿命：大于10年；7.外形尺寸：40×50×40mm；8.显示清晰度：3米以内清晰可辨；9.抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。

ZF15-550型六氟化硫封闭式组合电器用封闭母线安装使用说明书OKB.412.339.2新东北电气集团高压开关有限公司目录1概述 (1)2主要技术参数 (1)3母线结构和工作原理 (2)4母线的安装 (4)5清单 (10)附图 (17)1 概述1.1 产品型号和名称ZF15-550/六氟化硫封闭式组合电器封闭母线。

1.2 主要用途及范围封闭母线是ZF15-550封闭式组合电器（GIS，同下）的重要组成部分，具体分为：主母线、分支母线、进出母线；详细分为：VI、VG、VT、VL、VW、VP、VQ、HT连接母线。

它们的主要用途是连接GIS中的各个元件（包括与主变间的连接），以满足GIS在布置上的各种要求。

不同形式的连接母线具有不同的作用，详见本说明书第3章。

1.3 使用环境条件见安装使用说明书总体部分2 主要技术参数2.1 额定电压 550kV2.2 额定频率 50Hz2.3 额定电流 2000A，3150A，4000A2.4 额定短时耐受电流 63kA2.5 额定短路持续时间 3s2.6 额定峰值耐受电流（峰值） 171kA2.7 额定绝缘水平额定雷电冲击耐受电压（峰值）（1.2/50μs） 1675kV额定操作冲击耐受电压（峰值）（250/2500μs） 1300kV1min工频耐受电压（有效值） 800kV六氟化硫气体零表压工频耐受电压（有效值）： 320 kV 15min350 kV 5min2.8 六氟化硫气体额定压力（20B C，表压） 0.36MPa2.9 六氟化硫气体压力降低报警压力（20B C，表压） 0.31MPa2.10六氟化硫气体压力最低运行压力（20B C，表压） 0.29MPa2.11六氟化硫气体年漏气率：不大于0.5%/年2.12六氟化硫气体水分含量：交货验收值不大于250μL/L运行允许值不大于500μL/L2.13母线温升允许值（周围空气温度40B C时）a)主导电回路中的导体及触头连接处＜65Kb) 主导电回路中的螺栓联结部位＜65Kc)壳体可触及部位＜30K2.14外壳感应电压不高于36V。

DXN8D户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。

1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。

1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。

1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。

1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。

1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。

1.6.2 海拔高度： 1000m及以下地区；1000～3000m地区。

1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。

1.6.4 适用于Ⅱ级污秽环境。

2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。

表1 DXN8系列户内高压带电显示装置技术参数表 4 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。

4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。

4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。

作业指导书控制页重要工序过程监控表作业指导书（技术措施）修改意见征集表回收签名（日期）目录1 编制依据及引用标准 (1)2 工程概况及施工范围 (1)2.1工程概况 (1)2.2施工范围 (1)3 施工作业人员配备及人员资格要求 (2)4 施工所需机械装备及工器具量具、安全防护用品 (2)5 施工条件及施工前准备工作 (4)6 作业程序、方法及要求 (5)6.1作业程序流程图 (5)6.2作业方法及要求 (6)7 质量控制及质量验收 (15)7.1质量控制标准 (15)7.2中间控制见证点设置 (16)7.3中间工序交接点设置 (16)7.4工艺纪律及质量保证措施 (16)8 安全、文明施工及环境管理要求和措施 (16)表8-1职业健康安全风险控制计划表（RCP） (18)表8-2环境因素及控制措施一览表 (19)1 编制依据及引用标准1.1《电气装置安装工程质量检验及评定规程》DL/T 5161-2002。

1.2《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）1.3《电气装置安装工程盘、柜及二次回路结线施工及验收规范》（GB50171-92）1.4《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）1.5《电力建设安全工作规程》DL5009.1-20021.6《火力发电机组施工创优工艺质量手册》1.7《中华人民共和国工程建设标准强制性条文》第三篇电气、输变电工程（2006）1.8公司《质量、安全健康、环境管理手册》1.9本工程施工组织总设计2 工程概况及施工范围2.1工程概况广东华厦阳西电厂一期3、4号机组（2×600MW级）工程500kV GIS屋内配电装置，是在本电厂原有#1、#2机组GIS屋内配电装置上进行扩建。

其电气主接线方式为双母线接线，引接于一期#1、#2机组母线，新接入#3主变、#4主变进线。

主要设备包括500KV GIS屋内设备、共箱母线管、分相母线管，进出线套管，进出线避雷器，屋外设备连接线等。

施耐德高压带电显示器使用说明1.设备准备：-在使用施耐德高压带电显示器之前，必须要确保设备完好无损，并且已安装好电源线和地线。

-将显示器连接到一个可靠的电源源，确保电流稳定且接地正常。

2.操作前的注意事项：-在工作过程中，务必要严格遵守安全操作规程，佩戴好安全帽、安全鞋等个人防护装备。

-在带电情况下工作时，应采取必要的绝缘措施，确保自身和设备的安全。

-在使用过程中，禁止将显示器放置在水平低于2米高度的地面上，以免发生意外。

-当发现显示器出现故障或异常情况时，应及时停机检修，并寻求专业人员的帮助。

3.开机操作：-插入电源线后，开启电源开关。

此时，显示器会自动进行自检，确认完毕后系统将进入正常工作状态。

-如果开机后出现任何故障或异常，应立即停机检查并修复问题，确保设备的正常运行。

4.使用操作：-施耐德高压带电显示器具备多种测量功能，可以显示电压、电流、功率、频率等参数，操作简单方便。

-在设备运行过程中，可以根据需要选择不同的测量参数，并进行相关的设置操作。

5.数据记录和保存：-施耐德高压带电显示器具备数据记录和保存功能，可以保存历史数据并进行后续分析。

-操作人员可以根据需要设置数据保存的方式，如保存至U盘、SD卡等存储设备，方便后续查看和使用。

6.设备维护：-定期对施耐德高压带电显示器进行维护，保持设备的正常运行。

维护包括清洁设备表面，检查连接线路和插孔等。

-如果发现任何故障或异常情况，应及时找专业人员进行维修或更换相关设备。

7.使用注意事项：-带电检测和显示过程中，遵循安全操作规程，确保自身人身安全。

-在使用设备时，避免与高压电路直接接触，以防触电和其他危险事故的发生。

-当使用完毕后，应切断电源，并将设备存放在安全可靠的地方，以免发生误操作或其他意外情况。

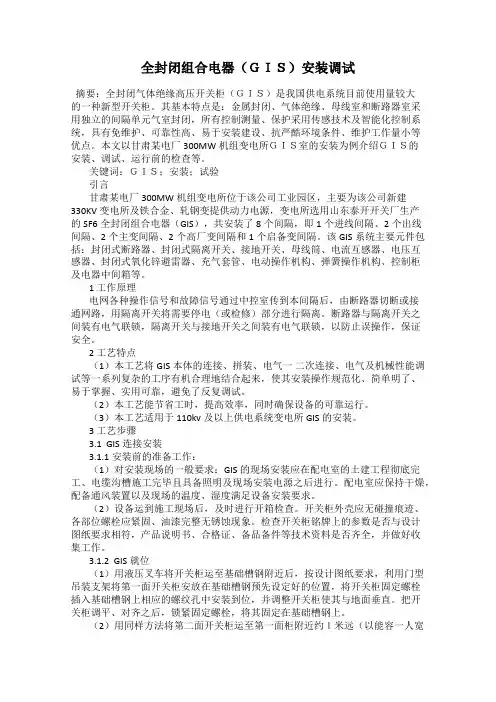

全封闭组合电器（ＧＩＳ）安装调试摘要：全封闭气体绝缘高压开关柜（ＧＩＳ）是我国供电系统目前使用量较大的一种新型开关柜。

其基本特点是：金属封闭、气体绝缘、母线室和断路器室采用独立的间隔单元气室封闭，所有控制测量、保护采用传感技术及智能化控制系统，具有免维护、可靠性高、易于安装建设、抗严酷环境条件、维护工作量小等优点。

本文以甘肃某电厂300MW机组变电所ＧＩＳ室的安装为例介绍ＧＩＳ的安装、调试、运行前的检查等。

关键词：ＧＩＳ；安装；试验引言甘肃某电厂300MW机组变电所位于该公司工业园区，主要为该公司新建330KV变电所及铁合金、轧钢变提供动力电源，变电所选用山东泰开开关厂生产的SF6全封闭组合电器（GIS），共安装了8个间隔，即1个进线间隔、2个出线间隔、2个主变间隔、2个高厂变间隔和1个启备变间隔。

该GIS系统主要元件包括：封闭式断路器、封闭式隔离开关、接地开关、母线筒、电流互感器、电压互感器、封闭式氧化锌避雷器、充气套管、电动操作机构、弹簧操作机构、控制柜及电器中间箱等。

1 工作原理电网各种操作信号和故障信号通过中控室传到本间隔后，由断路器切断或接通网路，用隔离开关将需要停电（或检修）部分进行隔离。

断路器与隔离开关之间装有电气联锁，隔离开关与接地开关之间装有电气联锁，以防止误操作，保证安全。

2 工艺特点（1）本工艺将GIS本体的连接、拼装、电气一二次连接、电气及机械性能调试等一系列复杂的工序有机合理地结合起来，使其安装操作规范化、简单明了、易于掌握、实用可靠，避免了反复调试。

（2）本工艺能节省工时，提高效率，同时确保设备的可靠运行。

（3）本工艺适用于110kv及以上供电系统变电所GIS的安装。

3 工艺步骤3.1 GIS连接安装3.1.1安装前的准备工作：（1）对安装现场的一般要求：GIS的现场安装应在配电室的土建工程彻底完工、电缆沟槽施工完毕且具备照明及现场安装电源之后进行。

配电室应保持干燥，配备通风装置以及现场的温度、湿度满足设备安装要求。

ZF39-126型气体绝缘金属封闭开关设备安装及维护说明-ZF39-126型GIS得主要特点ZF39 - 12 6型全封闭组合电器就是泰安泰山高压开关有限公司在总结了国内外GIS得设计与运行经验，结合最新得自能式灭弧原理，根据广大用户得要求与GIS得发展方向『研制出得新一代封闭式组合电器。

该产品就是在西安高压电器研究所完成GIS全部型式试验得组合电器。

所有元件得实验参数全部按照国际电工委员会IEC 标准、GB国家标准、DL电力部标准中得高档完成全套型式试验，并顺利通过两部鉴定.它在秉承第一代分箱式与共箱式GIS得优点得同时，与国内其她产品相比有以下优点：1、断路器采用自能式灭弧原理，性能十分可靠电寿命长,满容量开断短路电流达20次以上；自能式灭弧方式比传统得压气式灭弧方式所需得操作功要小，从而降低灭弧室中各种元器件因撞击所造成得损伤，断路器得机械寿命大大提高，高达6000次以上（国内其她产品一股在300 0次左右）.2、断路器配用得CT 2 6型全弹簧操作机构就是目前国内运行时间最长得弹簧机构，它消除了液压及气动机构漏油、漏气、操作噪音大、受温度影响等缺陷，可靠性高,维护工作量小。

CT26型弹簧操作机构就是我们公司研制开发得新型高压断路器专用机构主要用于我们公司得ZF39-12 6型组合电器中,该机构主要具有以下特点与优点整体结构简单,零部件数量少,传动效率高。

机构架采用航空发动机铸造工艺整体铸造，质量轻,刚性好。

在进口数控加工中心上一次装夹实现五面加工，同它配合得棘轮、凸轮、挚子、拐臂等重要异形零件均采用线切割等数控机床加工,具有极高得尺寸精度与位置度精度。

因此装配过程中几乎不需要进行任何调整，消除了人工误差，保证了整机质量；同时大大减少了运行维护工作量。

该弹簧机构配装在断路器中可满足机械寿命6000次, 机械稳定性试验10000次,处于国内领先水平。

3.占地小该品得最小隔宽度为Im ,体积为同类产品得2/3。
