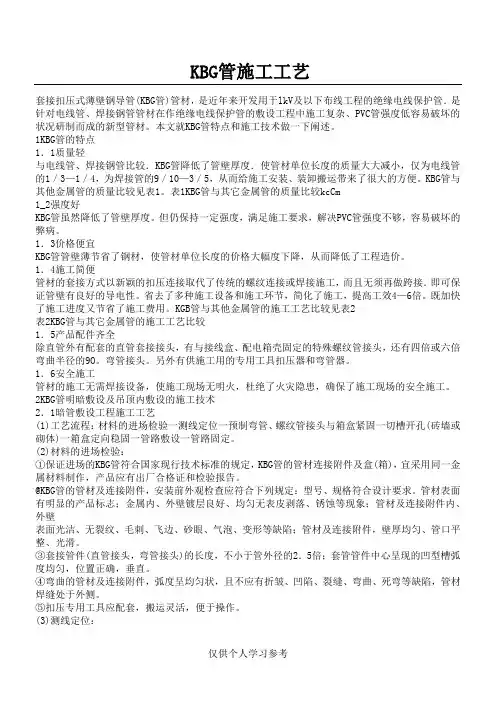

KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。
本文就KBG管特点和施工技术做一下阐述。
1 KBG管的特点1．1 质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。
KBG管与其他金属管的质量比较见表1。
表1 KBG管与其它金属管的质量比较 kcCm1_2 强度好KBG管虽然降低了管壁厚度。
但仍保持一定强度，满足施工要求，解决PVC管强度不够，容易破坏的弊病。
1．3 价格便宜KBG管管壁薄节省了钢材，使管材单位长度的价格大幅度下降，从而降低了工程造价。
1．4 施工简便管材的套接方式以新颖的扣压连接取代了传统的螺纹连接或焊接施工，而且无须再做跨接．即可保证管壁有良好的导电性。
省去了多种施工设备和施工环节，简化了施工，提高工效4—6倍。
既加快了施工进度又节省了施工费用。
KGB管与其他金属管的施工工艺比较见表2表2 KBG管与其它金属管的施工工艺比较1．5 产品配件齐全除直管外有配套的直管套接接头，有与接线盒、配电箱壳固定的特殊螺纹管接头，还有四倍或六倍弯曲半径的9O。
弯管接头。
另外有供施工用的专用工具扣压器和弯管器。
1．6 安全施工管材的施工无需焊接设备，使施工现场无明火，杜绝了火灾隐患，确保了施工现场的安全施工。
2 KBG管明暗敷设及吊顶内敷设的施工技术2．1 暗管敷设工程施工工艺(1)工艺流程：材料的进场检验一测线定位一预制弯管、螺纹管接头与箱盒紧固一切槽开孔(砖墙或砌体)一箱盒定向稳固一管路敷设一管路固定。
(2)材料的进场检验：①保证进场的KBG管符合国家现行技术标准的规定，KBG管的管材连接附件及盒(箱)，宜采用同一金属材料制作，产品应有出厂合格证和检验报告。
镀锌钢管安装工艺一、施工机具机械：开槽机、切割机、台钻、电焊机等；工具：液压开孔器、弯管器、扣压器、螺丝刀、割刀、电锤、手电钻、射钉枪、手锤、錾子、半圆锉、热风机、钢锯、铅笔、锯条、胶刷等。
检测工具：红外水准仪、钢卷尺、水平尺、角尺、直尺、塔尺等。
二、材料准备主材：JDG/KBG 薄壁镀锌钢管、钢质线盒、型钢，通丝吊杆。
辅材：JDG/KBG 紧定式专用管件、膨胀螺栓、固定管卡、镀锌铁丝、钢筋、铁钉、胶带、锯末等。
三、作业条件1、结构预埋时，配合土建进度，墙体钢筋绑扎完成模板封闭之前，楼板底筋绑扎完成盖筋铺设之前；2.二次配管时，砌体完成并通过二次结构验收（工期紧时，可调整为验收前施工），各控制线放线完成，抹灰工程开始之前；3、吊顶内明敷时，各控制线、定位线放线完成，吊顶龙骨施工之前。
四、施工工艺1 、预制加工根据施工图预制加工弯管、箱、盒、支架；电线弯管可采用冷煨法及定型弯管。
冷煨法：一般管径 25mm 及以下时，可使用手动弯管器，即将管子插入弯管器，逐步揻出所需弯度；管径 32mm 及以上时，应使用液压弯管器。
2 、放线定位根据施工图纸和施工现场控制线为基准，进行定位放线，找准出箱、盒实际位置，成排箱、盒可采用挂通线定位。
3 、槽孔剔凿二次配管剔槽前，应先沿管路走向进行弹线；开槽可使用开槽机，或采用切割机切割后使用錾子剔凿；槽宽及槽深均以比管外径大 5mm 为宜。
线盒孔可切割后剔凿方孔，也可使用水钻开孔至适宜深度后剔凿圆孔；孔洞尺寸比预制加工放线定位箱、盒固定管路连接管路固定槽、孔剔凿线盒尺寸稍大为宜。
4 、箱、盒固定随主体浇筑预埋施工时，可用钉子将线盒固定在模板上，或使用钢筋、铁丝将箱、盒绑扎固定于墙体钢筋上；墙体二次配管时，使用强度不小于 M10 的水泥砂浆对箱、盒进行稳固。
5 、管路连接对应管材种类，选用专用管件接头对管路进行连接；KBG 管件需使用专用压接器压接，其扣压点应不少于两点；JDG 管紧固螺丝需旋拧至螺丝帽断裂、脱落方可，以便使整个管路固定牢固，并形成有效通路作为接地体。
KBG管施工工艺套接扣压式薄壁钢导管(KBG管)管材，是近年来开发用于lkV及以下布线工程的绝缘电线保护管．是针对电线管、焊接钢管管材在作绝缘电线保护管的敷设工程中施工复杂、PVC管强度低容易破坏的状况研制而成的新型管材。
本文就KBG管特点和施工技术做一下阐述。
1KBG管的特点1．1质量轻与电线管、焊接钢管比较．KBG管降低了管壁厚度．使管材单位长度的质量大大减小，仅为电线管的1／3—1／4，为焊接管的9／10—3／5，从而给施工安装、装卸搬运带来了很大的方便。
KBG管与1_2KBG弊病。
1．3KBG1．4即可保既加快表2KBG1．51．62KBG2．1(1)(砖墙或砌体)(2)@KBG管材表面外壁表面光洁、无裂纹、毛刺、飞边、砂眼、气泡、变形等缺陷；管材及连接附件，壁厚均匀、管口平整、光滑。
③套接管件(直管接头，弯管接头)的长度，不小于管外径的2．5倍；套管管件中心呈现的凹型槽弧度均匀，位置正确，垂直。
④弯曲的管材及连接附件，弧度呈均匀状，且不应有折皱、凹陷、裂缝、弯曲、死弯等缺陷，管材焊缝处于外侧。
⑤扣压专用工具应配套，搬运灵活，便于操作。
(3)测线定位：①根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出箱、盒实际位置。
成排、成列的箱、盒位置，应挂通线或十字线。
②暗配的电线管路宜沿最近的线路敷设，并减少弯曲．埋入墙体或混凝土内的导管，与墙体或混凝土的表面净距不应小于15mm。
(4)预制弯管、爪形螺纹管接头与箱盒紧固：①预制弯管可采用冷煨弯及定型弯管，一般管径25mm及以下时，可使用手扳煨管器．既将管子捅入煨管器，逐步煨出所需弯管；管径32mm及以下时，可使用液压弯管器。
②将爪形螺纹管接头与盒箱连接．使用专用搬子锁。
(5)切槽开孔：砖墙或砌体需切割槽时，应在槽两边弹线．用切割机及錾子剔槽。
槽宽比管外径大5mm为宜箱、盒孔不宜太大。
(6)(7)除十净1／232ram1．0film (8)。
薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。
镀锌钢管敷设工程施工工艺标准一、施工前准备1. 施工前需对相关图纸和设计文件进行认真审核，了解工程要求和施工工艺要求。
2. 确定施工现场的布置方案，确定施工流程和时间计划。
3. 确保现场施工人员的专业素质和必要安全培训。
4. 准备施工所需的材料和设备，确保施工顺利进行。
5. 对工地现场进行安全检查，落实施工安全措施。
二、设备和材料准备1. 需要准备的设备包括镀锌钢管、弯头、三通、法兰、螺栓、密封垫等。
2. 确保所用钢管符合国家标准，并且表面镀锌均匀无破损。
3. 检查管件的规格和质量，保证各种管件符合要求。
4. 预先检查并准备好管道安装所需的管夹、卡头、弯头等辅助设备。
5. 确保施工现场有足够的防护措施，保证施工安全。
三、施工流程1. 定位测量：根据设计要求，在施工现场进行精确的定位测量，确定管道的布置位置。
2. 钢管切割：根据测量结果，在需要连接的位置使用管子切割机对管道进行切割，确保切口光滑。
3. 镀锌钢管连接：使用合适的管夹和法兰，将镀锌钢管连接起来，确保接口紧固牢固。
4. 弯管处理：对需要弯曲处理的管道进行加热处理，在合适的温度下进行弯管，确保弯管不变形。
5. 管道焊接：对需要焊接的管道进行加弧焊接或气保焊接，确保焊缝牢固结实。
6. 检查和调试：在管道敷设完毕后，进行全面检查和压力测试，确保管道质量合格。
7. 防腐处理：对敷设好的镀锌钢管进行防腐处理，保证管道使用寿命。
四、施工注意事项1. 在施工过程中，施工人员需穿戴必要的安全防护用品，遵守安全操作规程。
2. 在使用切割机等设备时，要注意安全操作，防止切伤。
3. 管道连接时要确保每个接口都紧固可靠，避免漏水和渗漏。
4. 管道敷设完成后，要及时清理现场，保持施工环境整洁。
5. 在施工过程中要及时处理施工现场的垃圾和废料，确保现场秩序井然。
6. 确保施工人员具备相关操作技能和专业知识，避免因操作不当引起的事故。
五、施工验收1. 施工完成后，建设单位需要对敷设好的镀锌钢管进行验收，确保管道质量符合要求。
镀锌钢管敷设工程施工工艺标准一、前言镀锌钢管敷设工程是建筑电气工程中的重要组成部分，其施工质量直接影响到电气系统的正常运行和使用寿命。
为了保证镀锌钢管敷设工程的质量，制定本工艺标准，以便于在施工过程中遵循。
二、施工准备1. 材料要求：（1）镀锌钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、砂眼、棱刺和凹扁现象。
（2）除镀锌管外，其他管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）。
（3）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。
2. 施工工具：（1）切割工具：如无齿锯、钢锯等。
（2）弯曲工具：如弯管机等。
（3）焊接工具：如电焊机、气焊机等。
（4）固定工具：如管卡、吊架等。
三、施工工艺1. 钢管敷设：（1）根据设计图纸，弹好水平线和墙厚度线，配合土建施工。
（2）现浇楼板内配管，应在底层钢筋绑扎完毕，上层钢筋未绑扎前进行。
（3）现浇墙体内配管，应按照设计要求进行。
2. 钢管焊接：（1）钢管焊接应采用电焊或气焊，焊接质量应符合国家相关规范要求。
（2）焊接完成后，应进行探伤试验，确保焊接质量。
（3）焊口防腐处理应符合设计要求。
3. 钢管固定：（1）钢管固定点间距不应大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm，而小于300mm。
（2）埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。
4. 钢管入箱（盒）：（1）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。
（2）管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。
5. 钢管穿越楼板、墙体：（1）钢管穿越楼板、墙体时，应设置钢套管，并做好密封处理。
（2）穿越楼板、墙体的钢管应固定牢固，防止变形。
6. 钢管保护：（1）镀锌钢管在施工过程中应避免受到撞击、划伤等损害。
（2）钢管埋入墙体或混凝土内时，应采取保护措施，防止管路受到损害。
四、施工质量验收1. 钢管敷设应符合设计要求，管路畅通，无堵塞、弯曲、变形等现象。
薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

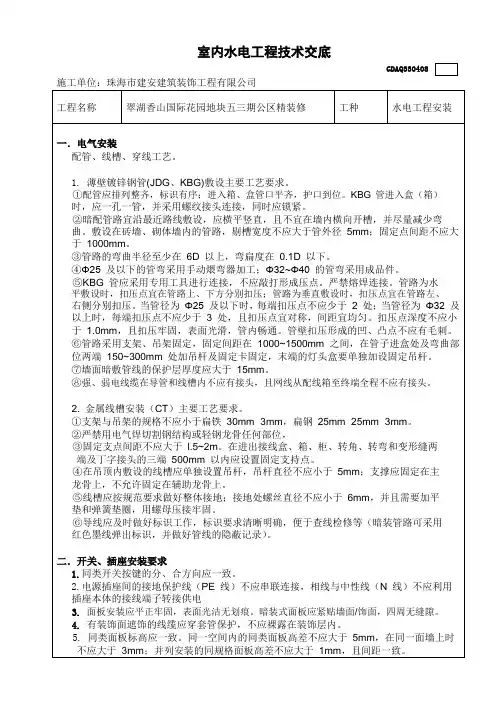

室内水电工程技术交底GDAQ330408管与基础墙预留孔上方的净空高度不小于100mm。
8.应严格控制PPR 管道的熔接温度（正常熔接温度260~290℃），避免因熔接过度造成实际管道内径变小或弯、接头处堵塞等情况。
七.检测做水试压1.管道施工完做水压试验，先缓慢向管道内充水，并于高点将空气排除，直至管道内完全满水。
管道的试验压力为工作压力的15 倍，但最低不应低于0.6 MPa。
升至规定的试验压力后，稳压10min 观察各接头部位是否渗漏，如10min 内压力下降不超过0.05MPa，且系统无渗漏即为合格。
2.饮用水管道在试压合格后用生活饮用水以不小于 1m/s 流速进行冲洗，至出口浊度与进口相同为止，宜采用 0.03%高锰酸钾消毒液灌满管道进行消毒或采用氯离子浓度20mg/L 的清洁水灌满进行消毒3.打压过后做通球试验。
八．注意事项：1..不得使用油脂类润滑液，以免油脂使橡胶密封圈变性，长期使用后造成漏水。
2..严禁水泥砂浆、混凝土及草酸等含氯化物超标的清洗液污染腐蚀管道。
3..热水管应做保温，保温材料需采用发泡聚乙烯、橡塑、等不含可溶性氯离子的保温材料。
不得采用氯丁胶、万能胶等含有氯离子的胶水。
4..管道安装间歇或完成后，管子敞开处应及时封堵，防止水泥等粉尘污染腐蚀管道。
5..打压验收要求严格采用符合饮用水指标的自来水，严禁采用地下水，井水，工地集水坑内污水等进行压力试验。
试验结束后，必须开启泄水装置将管道内的水排空。
3.15 饮用水管道在试压合格后用生活饮用水以不小于 1m/s 流速进行冲洗，至出口浊度与进口相同为止，宜采用 0.03%高锰酸钾消毒液灌满管道进行消毒或采用氯离子浓度20mg/L 的清洁水灌满进行消毒。
九．洁具安装1.所有与卫生洁具连接的管道压力、闭水试验已完毕，并已办好隐预检手续。
2.其它卫生洁具应在室内精装基本完成后再进行安装。
3.马桶登高管应不低于地面装饰完成面（以高于装饰完成面3mm 为宜）；登高管口的地面材料开孔应开圆口，确保管壁外与地面材料基本密实，并用柔性胶泥对缝隙进行填堵（如下图所示），确保管口不漏水至地面砂浆层。
薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1 范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
2 引用标准《建筑工程施工质量验收统一标准GB50300-2001》《建筑电气工程施工质量验收规范GB50303-2002》《套接紧定式钢导管电线管路施工及验收规范CECS100：98》《高层民用建筑设计防火规范GB50045-95》《建筑设计防火规范GBJ16-87》《建筑安装分项工程施工工艺规程DBJ01-26-96》《建筑电气通用图集92DQ》3 施工准备3.1 材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1 主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2 附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2 作业条件：3.2.1 暗管敷设：3.2.1.1 各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2 现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3 现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4 砌体内配管随土建施工进行配管；3.2.2 明管敷设：3.2.2.1 土建粗装修抹灰完毕；3.2.2.2 土建内装修墙面油漆或涂料施工完毕；3.2.3 吊顶内管路敷设：3.2.3.1 土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2 设备专业所设用电设备已确定位置；3.2.3.3 内装修灯具已确定位置；3.2.3.4 灯具、电气设备已在顶板上标出实际位置；3.2.4 主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。

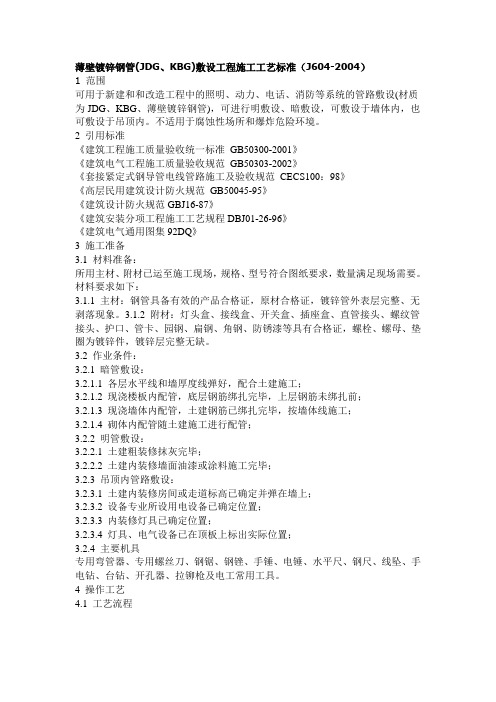

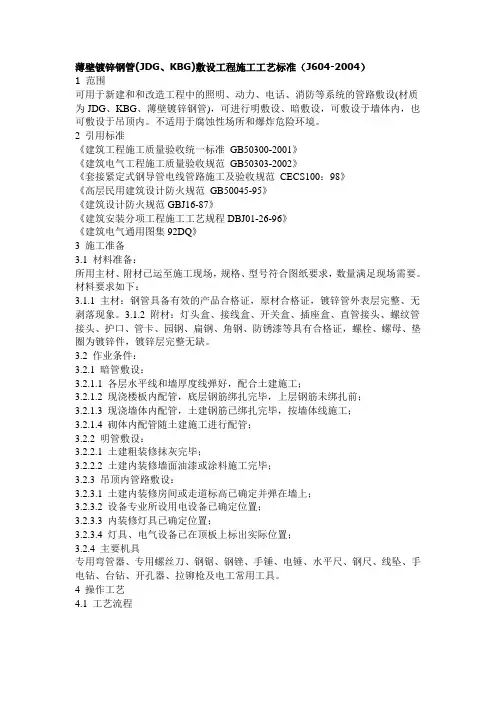

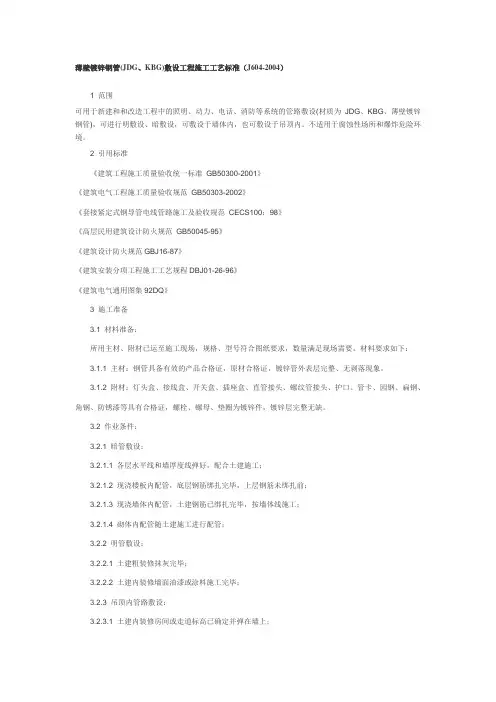

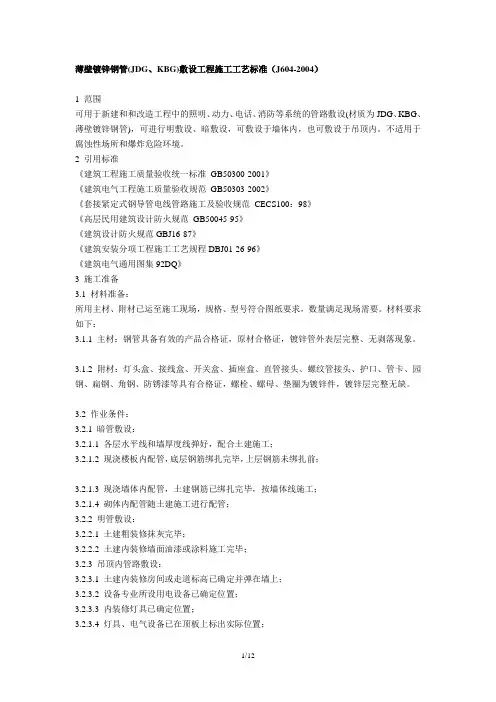

薄壁镀锌钢管(JDG、KBG)敷设工程施工工艺标准（J604-2004）1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
1范围可用于新建和和改造工程中的照明、动力、电话、消防等系统的管路敷设(材质为JDG、KBG、薄壁镀锌钢管)，可进行明敷设、暗敷设，可敷设于墙体内，也可敷设于吊顶内。
不适用于腐蚀性场所和爆炸危险环境。
3施工准备3.1材料准备：所用主材、附材已运至施工现场，规格、型号符合图纸要求，数量满足现场需要。
材料要求如下：3.1.1主材：钢管具备有效的产品合格证，原材合格证，镀锌管外表层完整、无剥落现象。
3.1.2附材：灯头盒、接线盒、开关盒、插座盒、直管接头、螺纹管接头、护口、管卡、园钢、扁钢、角钢、防锈漆等具有合格证，螺栓、螺母、垫圈为镀锌件，镀锌层完整无缺。
3.2作业条件：3.2.1暗管敷设：3.2.1.1各层水平线和墙厚度线弹好，配合土建施工；3.2.1.2现浇楼板内配管，底层钢筋绑扎完毕，上层钢筋未绑扎前；3.2.1.3现浇墙体内配管，土建钢筋已绑扎完毕，按墙体线施工；3.2.1.4砌体内配管随土建施工进行配管；3.2.2明管敷设：3.2.2.1土建粗装修抹灰完毕；3.2.2.2土建内装修墙面油漆或涂料施工完毕；3.2.3吊顶内管路敷设：3.2.3.1土建内装修房间或走道标高已确定并弹在墙上；3.2.3.2设备专业所设用电设备已确定位置；3.2.3.3内装修灯具已确定位置；3.2.3.4灯具、电气设备已在顶板上标出实际位置；3.2.4主要机具专用弯管器、专用螺丝刀、钢锯、钢锉、手锤、电锤、水平尺、钢尺、线坠、手电钻、台钻、开孔器、拉铆枪及电工常用工具。
4操作工艺4.1工艺流程4.1.1暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接4.1.2明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接4.2暗管敷设4.2.1基本要求：4.2.1.1暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。
4.2.1.2敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。
4.2.1.3落地式配电箱（柜）内的管路（指下方），排列整齐，管口应高出基础面50mm-80mm。
4.2.1.4管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。
4.2.2预制加工：4.2.2.1管路预制加工：Φ25及以下的管弯采用冷煨法，用手动煨弯器加工；Φ32~Φ40的管弯采用成品件。
4.2.2.2管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。
4.2.2.3盒、箱采用成品件。
4.2.3测定盒箱位置：根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。
找水平时可用透明塑料管内注水来进行。
4.2.4稳注盒箱：4.2.4.1墙体上稳注盒箱：盒箱要平整牢固，坐标位置准确，盒箱口封堵完好；当盒箱保护层小于3mm时，为防止墙体空裂，需加金属网全面然后再抹灰。
4.2.4.2顶板上稳注灯头盒：灯头盒坐标位置准确，盒子要封堵完好，建议使用活底灯头盒。
4.2.5管路敷设及连接：4.2.5.1连接时，管箍采用与JDG、KBG、薄壁镀锌钢管相适配，钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严。
4.2.5.2管路超过一定长度需加装接线盒，其位置便于穿线。
需加接线盒的情况1：无弯曲，管路长度超过30m2：有一个弯曲，管路长度超过20m3：有二个弯曲，管路长度超过15m4：有三个弯曲，管路长度超过8m4.2.5.3管进盒箱：盒箱开孔整齐、与管径相适配，要求一管一孔，不得开长孔；两根以上管入盒箱时，进入盒箱长度要一致，间距均匀，排列整齐有序。
4.2.6地线连接：用专用螺丝刀拧断侧顶螺丝。
4.3明管敷设4.3.1基本要求：4.3.1.1根据设计图纸加工支架、吊架，固定卡采用成品件，接线盒使用成品明装盒。
4.3.1.2敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。
4.3.1.3消防管路刷防火涂料。
4.3.2预制加工：4.3.2.1支架、吊架要按图纸设计进行加工，其它参考4.2.2条。
4.3.3测定盒箱及固定点位置：4.3.3.1根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。
找水平时可用透明塑料管内注水来进行。
4.3.3.2根据盒箱位置把管路的垂直、水平走向弹出线来，按明固定点间距的尺寸要求，计算出支架、吊架的的具体位置。
4.3.3.3固定点间距应均匀，管卡与终端、转变中心、电气器具、接线盒边缘的距离为150~300mm；中间的管卡最大距离见下表。
1、管径15~20，卡距1000mm2、管径25~32，卡距1500mm3、管径32~40，卡距1500mm同一房间内的管卡高度要排列一致，并处于同一标高上4.3.4固定盒箱：4.3.4.1墙体上盒箱固定：盒箱要坐标位置准确，平整牢固，开孔整齐并与管径相吻合，一管一孔。
4.3.4.2顶板下盒箱固定：管进盒箱的钢管管径在SC20以下者，要煨灯头弯，其它同墙体上盒箱固定。
4.3.5管路敷设与连接：4.3.5.1管路敷设：水平和垂直敷设的明配管要整齐、美观，要横平竖直。
先安装固定支架、吊架后再敷设管路，敷设时将钢管穿入管卡，然后将管卡逐个拧紧；严禁将钢管与支架、吊架焊接。
4.3.5.2管路连接：同4.2.5条。
4.3.6地线连接：同4.2.6条。
4.4吊顶内管路敷设4.4.1盒子位置正确，管路的固定采用支架、吊架，管路固定间距在1000~1 500mm之间，在管子进盒处及弯曲部位两端150~300mm处加吊杆及固定卡固定，末端的灯头盒要单独加设固定吊杆。
灯头盒距灯具（或其它用电设备）距离不超过200mm，在吊顶加设接线盒时，要便于维修，不可拆卸的吊顶应预留检查口4.4.2水平安装时，应适当设置防晃装置。
4.4.3操作工艺及要求可参考4.3.5条，走向、弯度、管路连接可参考4.2.5条。
接线盒使用暗装盒。
4.5石膏板(砌体)墙内管路敷设4.5.1基本要求：4.5.1.1管路宜沿最近路线敷设，并尽量减少弯曲；4.5.1.2接线盒使用成品暗装盒。
4.5.2预制加工：参考4.2.2条。
4.5.3测定盒箱位置：参考4.2.3条。
4.5.4盒箱及管路固定：4.5.4.1盒的固定：用手电钻在钢制龙骨上打眼，然后使用铆钉用拉铆枪把盒子与龙骨固定在一起，牢固可靠。
4.5.4.2箱的固定：体积较小的箱子（如过路箱）可使用盒的固定方法，大箱（如控制箱）要单独用角钢做固定支架，箱子固定在支架上，固定牢固可靠。
4.5.4.3管的固定：可用鞍形卡把钢管与钢制龙骨用铆钉进行固定。
4.5.5管路敷设及连接：参考4.2.5条。
4.5.6地线连接：参考4.2.6条。
5质量控制5.1金属导管严禁对口溶焊连接。
5.2JDG、KBG、薄壁镀锌钢管连接时，用专用螺丝刀将直接头、螺接头侧顶螺丝必须拧断，管路连接后，宜做防水处理，在连接处用防水胶布缠绕。
5.3钢管进入配电箱、接线盒、开关盒、灯头盒时，管口平齐、光滑无毛刺。
5.4管路畅通，钢管弯曲半径不小于6倍D（D为钢管外径），弯曲处无明显折皱，弯扁度不大于0.1倍D，弯度不小于900。
5.5钢管穿越变形缝有补偿装置，能活动自如。
5.6暗配钢管保护层不小于15mm；明配管排列整齐有序，管路间的间隙控制在3~5mm之间，固定支架位置合理，间距均匀，管路固定牢固。
5.7管路敷设完毕，箱盒位置标高正确，整个房间内同一标高的盒子高度基本一致。
5.8连接紧密，接地良好，管子支架、吊架设置合理。
5.9线路进入电气设备和器具的管口位置正确，成排设备的电源明配管排列整齐。
6质量标准6.1主控项目6.1.1金属的导管必须接地（PE）或接零（PEN）可靠，镀锌的钢导管、可挠性导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4平方毫米；6.1.2金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。
6.1.3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
6.2一般项目6.2.1壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
6.2.2室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口，箱底无封板的，管口应高出基础面50～80mm。
所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。
6.2.3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径应符合下表规定。
1、无铅包钢铠护套的橡皮绝缘电力电缆，最小允许弯曲半径10D2、有钢铠护套的橡皮绝缘电力电缆，最小允许弯曲半径20D3、聚氯乙烯绝缘电力电缆，最小允许弯曲半径10D4、交联聚氯乙烯绝缘电力电缆，最小允许弯曲半径15D5、多芯控制电缆，最小允许弯曲半径10D注：D为电缆外径。
6.2.4室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的基础面50～80mm。
暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀。
安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直线段管卡间的最大距离应符合下表规定：壁厚>2mm刚性钢导管：1.5(15-20)、2.0(25-32)、2.5(32-40)、2.5(50-65)、3.5(65以上)壁厚≤2mm刚性钢导管 1.0(15-20)、 1.5(25-32)、2.0(32-40)刚性绝缘导管：1.0(15-20)、1.5(25-32)、1.5(32-40)、2.0(50-65)、2.0(65以上)注：括号内数值为导管直径。
6.2.5防爆导管敷设应符合下列规定：6.2.6导管间及与灯具、开关、线盒等的螺纹连接处紧固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；6.2.7安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
6.2.8导管和线槽，在建筑物变形缝处，应设补偿装置。
7成品保护7.1在管路敷设过程中，及时将管口、盒(箱)口进行封堵处理，防止泥浆或杂物进入。
7.2施工完毕后，应将施工中造成的孔洞、沟槽修补完整，现场清理干净。
7.3注意其它专业施工后的成品、半成品保护。
