镀锌钢管敷设施工方法及方案

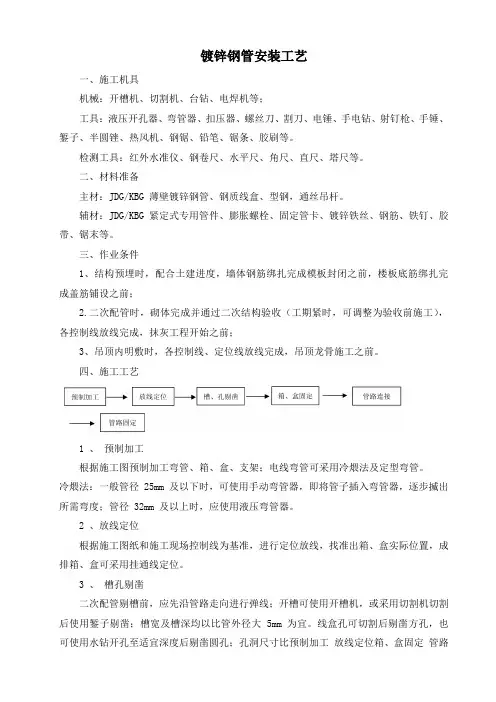

镀锌钢管安装工艺一、施工机具机械：开槽机、切割机、台钻、电焊机等；工具：液压开孔器、弯管器、扣压器、螺丝刀、割刀、电锤、手电钻、射钉枪、手锤、錾子、半圆锉、热风机、钢锯、铅笔、锯条、胶刷等。

检测工具：红外水准仪、钢卷尺、水平尺、角尺、直尺、塔尺等。

二、材料准备主材：JDG/KBG 薄壁镀锌钢管、钢质线盒、型钢，通丝吊杆。

辅材：JDG/KBG 紧定式专用管件、膨胀螺栓、固定管卡、镀锌铁丝、钢筋、铁钉、胶带、锯末等。

三、作业条件1、结构预埋时，配合土建进度，墙体钢筋绑扎完成模板封闭之前，楼板底筋绑扎完成盖筋铺设之前；2.二次配管时，砌体完成并通过二次结构验收（工期紧时，可调整为验收前施工），各控制线放线完成，抹灰工程开始之前；3、吊顶内明敷时，各控制线、定位线放线完成，吊顶龙骨施工之前。

四、施工工艺1 、预制加工根据施工图预制加工弯管、箱、盒、支架；电线弯管可采用冷煨法及定型弯管。

冷煨法：一般管径 25mm 及以下时，可使用手动弯管器，即将管子插入弯管器，逐步揻出所需弯度；管径 32mm 及以上时，应使用液压弯管器。

2 、放线定位根据施工图纸和施工现场控制线为基准，进行定位放线，找准出箱、盒实际位置，成排箱、盒可采用挂通线定位。

3 、槽孔剔凿二次配管剔槽前，应先沿管路走向进行弹线；开槽可使用开槽机，或采用切割机切割后使用錾子剔凿；槽宽及槽深均以比管外径大 5mm 为宜。

线盒孔可切割后剔凿方孔，也可使用水钻开孔至适宜深度后剔凿圆孔；孔洞尺寸比预制加工放线定位箱、盒固定管路连接管路固定槽、孔剔凿线盒尺寸稍大为宜。

4 、箱、盒固定随主体浇筑预埋施工时，可用钉子将线盒固定在模板上，或使用钢筋、铁丝将箱、盒绑扎固定于墙体钢筋上；墙体二次配管时，使用强度不小于 M10 的水泥砂浆对箱、盒进行稳固。

5 、管路连接对应管材种类，选用专用管件接头对管路进行连接；KBG 管件需使用专用压接器压接，其扣压点应不少于两点；JDG 管紧固螺丝需旋拧至螺丝帽断裂、脱落方可，以便使整个管路固定牢固，并形成有效通路作为接地体。

镀锌钢管敷设安装施工方案及技术措施一、施工方案（一）材料准备1.选用符合标准要求的镀锌钢管，并对材料进行检查，确保质量合格。

2.准备必要的工具和设备，如电动切割机、螺丝批、千斤顶等。

3.准备所需的辅助材料，如螺栓、螺母、焊条等。

（二）测量施工1.根据设计要求，在施工现场测量钢管的长度和位置，并进行标记。

2.使用电动切割机根据测量标记对钢管进行切割。

（三）连接钢管1.在准备的钢管上焊接螺纹连接接头，确保连接牢固。

2.使用螺栓和螺母对钢管进行连接，确保每个连接点都经过紧固，并使用扳手进行调整。

（四）固定钢管1.在敷设过程中，按照设计要求将钢管固定在支架或墙壁上，确保钢管不松动。

2.使用千斤顶对钢管进行校准，确保其直度和水平度。

（五）完成施工1.对敷设完成的钢管进行最后的检查，确保每个连接点都牢固可靠。

2.对整个施工区域进行清理，清除施工时产生的废料和垃圾。

二、技术措施（一）安全防护1.施工期间，工人必须佩戴符合标准要求的安全帽、安全鞋等个人防护装备。

2.施工现场必须设置明显的安全警示标志，警示工人注意施工现场的危险。

3.禁止在施工现场吸烟、明火等有火源的行为，防止火灾事故发生。

（二）施工质量控制1.对每个连接点进行检查，确保焊接牢固、连接紧固、无松动现象。

2.使用传感器或仪器对钢管的直度和水平度进行检测，确保达到设计要求。

3.对施工完成后的钢管进行全面检查，排除可能存在的质量问题。

（三）施工效率提升1.合理组织施工人员和设备，提高敷设钢管的效率。

2.对施工过程中的关键点和难点进行技术指导，确保施工进度。

3.对施工现场进行细致的布局和管理，确保施工的顺利进行。

此外，根据具体施工情况，还需要根据当地的相关法律法规、工程规范等制定详细的技术措施以保证钢管敷设安装施工的质量和安全。

镀锌钢管敷设工程施工工艺标准一、施工前准备1. 施工前需对相关图纸和设计文件进行认真审核，了解工程要求和施工工艺要求。

2. 确定施工现场的布置方案，确定施工流程和时间计划。

3. 确保现场施工人员的专业素质和必要安全培训。

4. 准备施工所需的材料和设备，确保施工顺利进行。

5. 对工地现场进行安全检查，落实施工安全措施。

二、设备和材料准备1. 需要准备的设备包括镀锌钢管、弯头、三通、法兰、螺栓、密封垫等。

2. 确保所用钢管符合国家标准，并且表面镀锌均匀无破损。

3. 检查管件的规格和质量，保证各种管件符合要求。

4. 预先检查并准备好管道安装所需的管夹、卡头、弯头等辅助设备。

5. 确保施工现场有足够的防护措施，保证施工安全。

三、施工流程1. 定位测量：根据设计要求，在施工现场进行精确的定位测量，确定管道的布置位置。

2. 钢管切割：根据测量结果，在需要连接的位置使用管子切割机对管道进行切割，确保切口光滑。

3. 镀锌钢管连接：使用合适的管夹和法兰，将镀锌钢管连接起来，确保接口紧固牢固。

4. 弯管处理：对需要弯曲处理的管道进行加热处理，在合适的温度下进行弯管，确保弯管不变形。

5. 管道焊接：对需要焊接的管道进行加弧焊接或气保焊接，确保焊缝牢固结实。

6. 检查和调试：在管道敷设完毕后，进行全面检查和压力测试，确保管道质量合格。

7. 防腐处理：对敷设好的镀锌钢管进行防腐处理，保证管道使用寿命。

四、施工注意事项1. 在施工过程中，施工人员需穿戴必要的安全防护用品，遵守安全操作规程。

2. 在使用切割机等设备时，要注意安全操作，防止切伤。

3. 管道连接时要确保每个接口都紧固可靠，避免漏水和渗漏。

4. 管道敷设完成后，要及时清理现场，保持施工环境整洁。

5. 在施工过程中要及时处理施工现场的垃圾和废料，确保现场秩序井然。

6. 确保施工人员具备相关操作技能和专业知识，避免因操作不当引起的事故。

五、施工验收1. 施工完成后，建设单位需要对敷设好的镀锌钢管进行验收，确保管道质量符合要求。

镀锌钢管敷设工程施工工艺标准一、前言镀锌钢管敷设工程是建筑电气工程中的重要组成部分，其施工质量直接影响到电气系统的正常运行和使用寿命。

为了保证镀锌钢管敷设工程的质量，制定本工艺标准，以便于在施工过程中遵循。

二、施工准备1. 材料要求：（1）镀锌钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、砂眼、棱刺和凹扁现象。

（2）除镀锌管外，其他管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）。

（3）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。

2. 施工工具：（1）切割工具：如无齿锯、钢锯等。

（2）弯曲工具：如弯管机等。

（3）焊接工具：如电焊机、气焊机等。

（4）固定工具：如管卡、吊架等。

三、施工工艺1. 钢管敷设：（1）根据设计图纸，弹好水平线和墙厚度线，配合土建施工。

（2）现浇楼板内配管，应在底层钢筋绑扎完毕，上层钢筋未绑扎前进行。

（3）现浇墙体内配管，应按照设计要求进行。

2. 钢管焊接：（1）钢管焊接应采用电焊或气焊，焊接质量应符合国家相关规范要求。

（2）焊接完成后，应进行探伤试验，确保焊接质量。

（3）焊口防腐处理应符合设计要求。

3. 钢管固定：（1）钢管固定点间距不应大于1000mm，固定点距弯头重点、接线盒及终端间距应大于150mm，而小于300mm。

（2）埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mm。

4. 钢管入箱（盒）：（1）管入箱（盒）应一管一孔，管径与箱（盒）敲落孔应吻合，严禁开长孔。

（2）管入箱（盒）时排列应整齐，间距均匀，箱（盒）与墙平齐。

5. 钢管穿越楼板、墙体：（1）钢管穿越楼板、墙体时，应设置钢套管，并做好密封处理。

（2）穿越楼板、墙体的钢管应固定牢固，防止变形。

6. 钢管保护：（1）镀锌钢管在施工过程中应避免受到撞击、划伤等损害。

（2）钢管埋入墙体或混凝土内时，应采取保护措施，防止管路受到损害。

四、施工质量验收1. 钢管敷设应符合设计要求，管路畅通，无堵塞、弯曲、变形等现象。

镀锌钢管敷设施工方法及方案一、工艺流程：测量放线预制加工管道敷设管道连接卡具固定二、操作工艺：1、测量放线：管道安装应测量好管道坐标、标高、坡度线。

安装时应复核管道的公称压力、等级和使用场合。

管道标示应面向外侧，处于明显位置。

2、预制加工：⑴管道预制①管道切割前，必须正确测量和计算好所需长度。

②切割管材必须使端面垂直于管轴线。

管材切割应使用管子剪、断管器，不宜用钢锯锯断管材。

若使用时，应用刮刀清除管材锯口的毛边、毛刺。

③管材与管件的连接端面必须清洁、干燥、无油污。

④连接弯头或三通等管件时，应注意管道的走向。

⑵支架预制支、吊架用L50*5的角钢做成“门型”吊架固定管道，支架焊接牢固，焊缝饱满。

托壁和吊架的底标高一定要在一个标高上。

3、管道敷设：（1）管道安装时，不得有轴向扭曲。

穿墙或穿楼板时，不宜强制校正。

给水管道与其他金属管道平行敷设时，应有一定的保护距离，净距离不小于100mm 。

4、管道连接：(1) 安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳上紧，丝扣外露2至3扣，安装后找直找正，复核甩囗的位置、方向及变径无误。

清出麻头，所有管口要加好临时丝堵。

（2）公称外径（De）80以下（含80）的管道采用套丝连接，公称外径（De）150，（De）100的管道采用卡箍连接。

(3)管道安装允许偏差:5、卡件固定（1）管道安装时必须按不同的管径和要求设置支架、吊架或管卡，位置要准确，埋设平整牢固。

管卡与管道接触紧密，但不得损伤管道表面。

（2）立管和横管支架、吊架或管卡的间距，按下表要求进行设置。

（3）三通、弯头、接配水点的端头、阀门、穿墙（楼板）等部位，应设可靠的固定支架。

用作补偿管道伸缩变形的自由臂不得固定。

五、质量标准1、管道的水压试验必须符合要求。

2、系统交付使用前必须进行通水试验并作好记录。

3、系统交付使用前必须冲洗和消毒，并经卫生监督部门检验合格后方可交付使用。

4、管道的支架、吊架或管卡安装应符合安装规定。

镀锌钢管敷设施工方法及方案一、敷设前准备工作1.设计方案：根据工程要求和现场情况，确定管道的走向、位置和连接方式。

2.材料准备：准备好镀锌钢管、管件、支架、膨胀节等材料，并进行检查，确保质量合格。

3.施工方案：根据设计方案，制定施工方案，确定各个工作站点及施工流程。

二、管道敷设1.准备工作（1）确定管道敷设地点，并进行地面清理，确保施工现场整洁。

（2）设置好基准线和标志桩，用于指示管道的走向和深度。

（3）搭建好施工平台和临时支架，以确保施工安全。

2.管道搬运将预制的镀锌钢管和管件从堆放区搬运到敷设现场，注意避免损坏管道表面镀锌层。

3.管道连接（1）镀锌钢管的连接方式主要有焊接、螺纹连接和卡箍连接等，根据设计方案选择合适的连接方式进行操作。

（2）焊接连接：将待连接的镀锌钢管两端进行打磨、除锈，并进行预热处理，然后通过焊接将管道连接起来。

（3）螺纹连接：将螺纹连接剂均匀涂抹在镀锌钢管螺纹上，然后将两根钢管相互旋转，使螺纹咬合，达到连接效果。

（4）卡箍连接：将卡箍套在待连接的镀锌钢管上，在卡箍上加装垫圈、螺栓和螺母，通过紧固螺栓将管道紧密连接。

4.支撑固定设置支撑设施，使用金属夹具或橡胶垫块将镀锌钢管固定在支架上，确保管道的稳定性。

5.管道保护（1）地下敷设：在管道下方铺设一层细土、沙石或混凝土，以保护管道免受地面荷载的影响。

（2）地上敷设：对于易受外力损伤的部位，如底部、弯头等，应设置保护装置，如管沟护栏、防护套管等。

6.完工验收完成管道敷设后，应进行完工验收，确保管道连接紧密、表面光滑、无渗漏等问题。

三、施工注意事项1.建立安全意识，严格执行安全操作规程，佩戴相关劳保用品，确保施工人员的人身安全。

2.施工过程中，要注意防止管子弯曲、碰撞和划伤等损坏，管道连接处应平整、垂直并且导向准确。

3.在敷设过程中，要随时检查管道连接处是否严密，确保连接处无渗漏。

4.施工现场周围应设置明显的警示标志，保证人车分流、施工和通行安全。

一、工程概况本工程为某住宅小区室内外电气线路敷设工程，主要采用镀锌钢管进行线路敷设。

工程内容包括室内外照明、插座、开关、配电箱等电气设备的安装，以及线路的敷设。

二、施工准备1. 材料准备：镀锌钢管、管箍、接线盒、电线、电缆、绝缘胶带、螺丝、扳手、电焊机、切割机等。

2. 人员准备：电工、焊工、切割工、搬运工等。

3. 施工工具准备：电钻、电焊机、切割机、扳手、螺丝刀等。

4. 施工现场准备：清理施工现场，确保施工环境整洁、安全。

三、施工工艺1. 管道敷设（1）根据设计图纸，确定管道敷设路径，进行现场测量，确保管道敷设符合设计要求。

（2）根据管道长度，选用合适规格的镀锌钢管，进行切割、焊接。

（3）管道焊接：采用电焊机进行焊接，确保焊接质量。

（4）管道连接：管道连接采用螺纹连接或焊接，连接处涂抹绝缘胶带。

2. 管道固定（1）根据管道敷设路径，确定固定点位置。

（2）使用管箍、吊钩等固定管道，确保管道固定牢固。

3. 接线盒、配电箱安装（1）根据设计图纸，确定接线盒、配电箱的位置。

（2）使用电钻在墙上钻孔，安装接线盒、配电箱。

（3）接线盒、配电箱内安装电线、电缆，连接电线、电缆。

4. 线路敷设（1）根据设计图纸，确定线路敷设路径。

（2）使用切割机切割电线、电缆，确保长度符合要求。

（3）将电线、电缆穿入管道，连接接线盒、配电箱。

5. 线路验收（1）检查线路敷设是否符合设计要求。

（2）检查线路连接是否牢固，绝缘是否良好。

（3）进行线路通电试验，确保线路正常运行。

四、质量保证措施1. 严格控制材料质量，选用合格的材料。

2. 严格执行施工工艺，确保施工质量。

3. 加强施工过程管理，及时发现并解决质量问题。

4. 施工完成后，进行验收，确保工程质量。

五、安全文明施工措施1. 施工现场设置安全警示标志，确保施工安全。

2. 施工过程中，严格遵守操作规程，确保施工安全。

3. 施工现场保持整洁，及时清理施工垃圾。

4. 加强文明施工管理，提高施工环境。

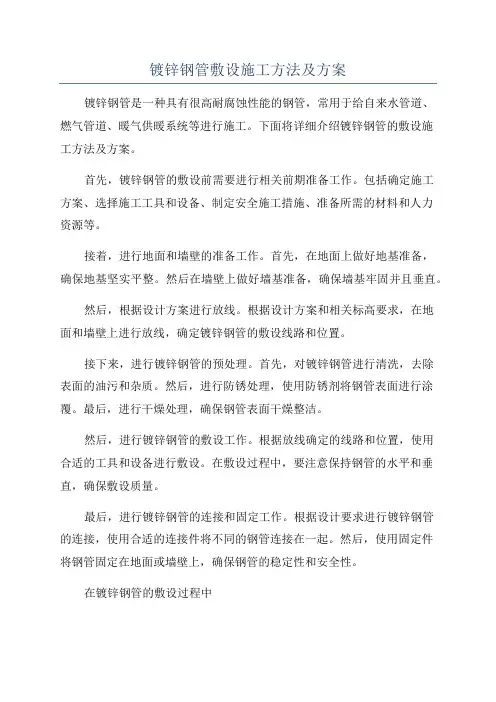

镀锌钢管敷设施工方法及方案镀锌钢管是一种具有很高耐腐蚀性能的钢管，常用于给自来水管道、燃气管道、暖气供暖系统等进行施工。

下面将详细介绍镀锌钢管的敷设施工方法及方案。

首先，镀锌钢管的敷设前需要进行相关前期准备工作。

包括确定施工方案、选择施工工具和设备、制定安全施工措施、准备所需的材料和人力资源等。

接着，进行地面和墙壁的准备工作。

首先，在地面上做好地基准备，确保地基坚实平整。

然后在墙壁上做好墙基准备，确保墙基牢固并且垂直。

然后，根据设计方案进行放线。

根据设计方案和相关标高要求，在地面和墙壁上进行放线，确定镀锌钢管的敷设线路和位置。

接下来，进行镀锌钢管的预处理。

首先，对镀锌钢管进行清洗，去除表面的油污和杂质。

然后，进行防锈处理，使用防锈剂将钢管表面进行涂覆。

最后，进行干燥处理，确保钢管表面干燥整洁。

然后，进行镀锌钢管的敷设工作。

根据放线确定的线路和位置，使用合适的工具和设备进行敷设。

在敷设过程中，要注意保持钢管的水平和垂直，确保敷设质量。

最后，进行镀锌钢管的连接和固定工作。

根据设计要求进行镀锌钢管的连接，使用合适的连接件将不同的钢管连接在一起。

然后，使用固定件将钢管固定在地面或墙壁上，确保钢管的稳定性和安全性。

在镀锌钢管的敷设过程中1.安全施工。

在敷设过程中，要做好安全防护工作，使用合适的防护装备，遵守相关安全规定，确保施工人员的人身安全。

2.质量控制。

在敷设过程中，要注意保持钢管的水平和垂直，避免出现偏斜和变形等质量问题。

同时，要注意施工工艺的合理性，确保施工质量达到设计要求。

3.环境保护。

在敷设过程中，要做好环境保护工作，防止污染环境。

如有需要，可以使用防污染设备，将污水和废料进行处理和处理。

总结起来，镀锌钢管的敷设施工方法及方案包括前期准备、地面和墙壁准备、放线、预处理、敷设、连接和固定等步骤。

在施工过程中，要注意安全施工、质量控制和环境保护，确保施工质量和工程安全。

镀锌钢管敷设施工方法及方案一、工艺流程：测量放线预制加工管道敷设管道连接卡具固定二、操作工艺：1、测量放线：管道安装应测量好管道坐标、标高、坡度线。

安装时应复核管道的公称压力、等级和使用场合。

管道标示应面向外侧，处于明显位置。

2、预制加工：⑴管道预制①管道切割前，必须正确测量和计算好所需长度。

②切割管材必须使端面垂直于管轴线。

管材切割应使用管子剪、断管器，不宜用钢锯锯断管材。

若使用时，应用刮刀清除管材锯口的毛边、毛刺。

③管材与管件的连接端面必须清洁、干燥、无油污。

④连接弯头或三通等管件时，应注意管道的走向。

⑵支架预制支、吊架用L50*5的角钢做成“门型”吊架固定管道，支架焊接牢固，焊缝饱满。

托壁和吊架的底标高一定要在一个标高上。

3、管道敷设：（1）管道安装时，不得有轴向扭曲。

穿墙或穿楼板时，不宜强制校正。

给水管道与其他金属管道平行敷设时，应有一定的保护距离，净距离不小于100mm 。

4、管道连接：(1) 安装前清扫管膛，丝扣连接管道抹上铅油缠好麻，用管钳上紧，丝扣外露2至3扣，安装后找直找正，复核甩囗的位置、方向及变径无误。

清出麻头，所有管口要加好临时丝堵。

（2）公称外径（De）80以下（含80）的管道采用套丝连接，公称外径（De）150，（De）100的管道采用卡箍连接。

(3)管道安装允许偏差:5、卡件固定（1）管道安装时必须按不同的管径和要求设置支架、吊架或管卡，位置要准确，埋设平整牢固。

管卡与管道接触紧密，但不得损伤管道表面。

（2）立管和横管支架、吊架或管卡的间距，按下表要求进行设置。

（3）三通、弯头、接配水点的端头、阀门、穿墙（楼板）等部位，应设可靠的固定支架。

用作补偿管道伸缩变形的自由臂不得固定。

五、质量标准1、管道的水压试验必须符合要求。

2、系统交付使用前必须进行通水试验并作好记录。

3、系统交付使用前必须冲洗和消毒，并经卫生监督部门检验合格后方可交付使用。

4、管道的支架、吊架或管卡安装应符合安装规定。

镀锌钢管敷设安装施工方案及技术措施镀锌钢管是一种广泛应用于建筑、工程、石油、化工等领域的管材，具有耐腐蚀、耐高温、抗压强度大等优点。

在进行镀锌钢管的敷设安装施工时，需要遵循一系列的技术措施，以确保施工的质量和安全。

以下是镀锌钢管敷设安装的施工方案及技术措施。

施工方案：1.施工准备：对施工现场进行清理，清除杂物和障碍物，确保施工区域干净整洁。

根据设计图纸和施工要求准备好所需的工具、设备和材料。

2.管道敷设：根据设计要求和图纸，将镀锌钢管进行预排布，确定好管道的走向和位置。

使用水平尺和测量工具进行精确测量和标记，在地面上做好管道的轴线。

3.钢管切割：使用适当的切割工具，根据标记的位置将钢管进行切割。

切割时要确保切割面光滑且垂直。

对于特殊角度和尺寸的切割，可以使用专用的角度切割工具。

4.焊接连接：采用电弧焊或气焊将钢管进行连接。

焊接前应先清理钢管端面，除去污垢和氧化物。

焊接时应注意控制焊接电流和焊接速度，确保焊缝的质量和牢固。

焊接完成后，进行外观检查和渗透检测，确保焊缝无裂纹和缺陷。

5.支架安装：根据设计要求和施工图纸，进行支架的安装。

选择合适的支架材料，根据管道的走向和位置进行固定和安装。

安装支架时要注意力的均匀分布，支撑点的选择和固定点的数量和位置。

6.预防措施：在施工过程中，要注意安全和环保。

施工人员必须戴好安全帽、防护眼镜和手套，避免因操作不当导致的伤害。

施工现场要设置好警示标志和安全警戒线，确保施工区域的安全。

技术措施：1.钢管保护：在敷设和安装过程中，要注意保护钢管，避免外界损坏。

避免钢管直接接触地面和尖锐物体，可以使用塑料保护套或铺设木板进行保护。

2.清洗管道：在敷设和安装之前，要对钢管进行清洗，除去表面的污垢和颗粒物。

可以使用高压水枪进行清洗，确保管道内部的清洁和畅通。

3.防腐处理：钢管敷设后，可以进行防腐处理，延长钢管的使用寿命。

常用的防腐处理方法有涂层、阻隔膜和电位保护等。

根据具体情况选择合适的防腐材料和工艺。

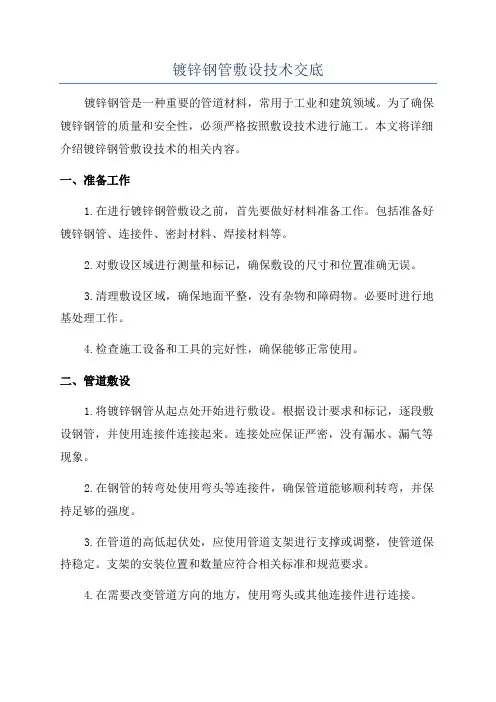

镀锌钢管敷设技术交底镀锌钢管是一种重要的管道材料，常用于工业和建筑领域。

为了确保镀锌钢管的质量和安全性，必须严格按照敷设技术进行施工。

本文将详细介绍镀锌钢管敷设技术的相关内容。

一、准备工作1.在进行镀锌钢管敷设之前，首先要做好材料准备工作。

包括准备好镀锌钢管、连接件、密封材料、焊接材料等。

2.对敷设区域进行测量和标记，确保敷设的尺寸和位置准确无误。

3.清理敷设区域，确保地面平整，没有杂物和障碍物。

必要时进行地基处理工作。

4.检查施工设备和工具的完好性，确保能够正常使用。

二、管道敷设1.将镀锌钢管从起点处开始进行敷设。

根据设计要求和标记，逐段敷设钢管，并使用连接件连接起来。

连接处应保证严密，没有漏水、漏气等现象。

2.在钢管的转弯处使用弯头等连接件，确保管道能够顺利转弯，并保持足够的强度。

3.在管道的高低起伏处，应使用管道支架进行支撑或调整，使管道保持稳定。

支架的安装位置和数量应符合相关标准和规范要求。

4.在需要改变管道方向的地方，使用弯头或其他连接件进行连接。

5.镀锌钢管与其他材料（如混凝土、砖石等）的连接处应采用密封材料进行封闭，确保连接处的密封性。

6.管道施工过程中，应使用软性管道进行连接，以减少管道的振动和噪音。

三、防腐处理1.镀锌钢管的表面在敷设之前应进行除锈和清洁处理，以确保防腐层的质量。

2.使用合适的防腐底漆对钢管进行处理，保护钢管的表面免受腐蚀。

涂刷底漆时要注意均匀覆盖，避免漏涂或堆积。

3.在底漆干燥之后，使用合适的防腐面漆进行涂刷，增加钢管的抗腐蚀性能。

四、安全措施1.在敷设过程中，严格遵守相关安全规范和操作规程，确保施工人员的人身安全。

2.使用合适的个人防护装备，包括安全帽、防护眼镜、防护手套、安全鞋等。

3.在高空敷设时，应设置防护栏杆和安全网，确保高处作业的安全。

4.准备好灭火器材，并保持现场整洁，防止火灾和其他事故的发生。

五、验收和维护1.施工完成后，对镀锌钢管进行验收。

检查管道的连接情况、防腐层的质量、管道的密封性等。

化工工程热镀锌钢管(SC)敷设方案1. 简介本文档旨在提供一份化工工程热镀锌钢管(SC)的敷设方案，用于指导化工工程中热镀锌钢管的正确敷设和安装。

2. 敷设流程下面是化工工程热镀锌钢管(SC)的敷设流程：2.1 准备工作在敷设热镀锌钢管(SC)之前，进行以下准备工作：- 确定敷设区域并进行清理和平整。

- 检查地面质量，确保其能够承受热镀锌钢管(SC)的重量和压力。

- 准备所需的热镀锌钢管(SC)和相关附件，如接头、垫片等。

- 确保工作人员具备必要的安全装备和工具。

2.2 敷设热镀锌钢管(SC)按照以下步骤进行热镀锌钢管(SC)的敷设：1. 根据设计要求，确定钢管的敷设路径和位置。

2. 在地面上进行标记，以指示钢管的敷设位置。

3. 将钢管逐段搬运到敷设位置，并进行必要的测量和调整。

4. 使用合适的工具和设备，将钢管连接到附件和接头上。

5. 采用适当的方法固定和支撑钢管，确保其稳定和安全。

6. 检查敷设过程中的连接和固定点，确保其质量和可靠性。

7. 根据需要进行堵塞、封堵等防漏措施。

3. 安全注意事项在进行化工工程热镀锌钢管(SC)的敷设过程中，需要注意以下安全事项：- 工作人员必须戴好安全帽、防护眼镜和手套等个人防护装备。

- 所有工具和设备必须符合安全规范，并在使用前进行检查和测试。

- 敷设过程中，应保持工作区域的整洁和干净，防止滑倒和其他意外事故。

- 遵循相关规范和标准，确保钢管的敷设和安装质量。

4. 监测与维护完成热镀锌钢管(SC)的敷设后，应进行定期监测和维护，以确保其正常运行和安全性。

监测内容主要包括：- 检查钢管的连接和固定点，是否出现松动或腐蚀现象。

- 检测钢管的表面是否有变形、裂纹等损坏情况。

- 测量热镀锌钢管(SC)的厚度和防腐蚀层的状态，保证其防腐性能。

根据监测结果，及时采取相应的维护和保养措施，确保热镀锌钢管(SC)的使用寿命和性能。

5. 总结本文档提供了一份化工工程热镀锌钢管(SC)的敷设方案，包括敷设流程、安全注意事项以及监测与维护内容。

管线敷设施工方法一、施工准备1、材料准备镀锌钢管壁厚均匀，焊缝均匀，无裂缝、砂眼、棱刺和凹扁现象。

除镀锌管外其它预先除锈刷防腐漆（埋入现浇混凝土时，可不刷外防腐漆，但应除锈），管外表层完整，无剥落现象，管箍使用通丝管箍，丝扣清晰不乱扣，锁紧螺母（根母）外形完好无损，丝扣清晰，护口完整无损。

铁制灯头盒、开关盒、接线盒等，镀锌层完整无损，敲落孔后完整无缺。

螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。

电话分线箱平整无损伤，油漆无脱落，箱内各种器具应安装牢固，导线排列整齐，压接牢固；有产品合格证，附件齐全，外观检查完好。

2、机具准备主要有砂轮切割机、锯弓、煨管器、液压煨管器、液压开孔器、套丝机、卷尺、电动开孔器、手电钻、电焊工具、兆欧表等。

3、暗管敷设作业条件各层水平线和墙厚度线弹好，配合土建施工。

现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

随墙配合施工立管。

随大模板现浇混凝土板内配管，在底层钢筋绑孔完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。

随墙（砌体）配合施工立管。

随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。

二、安装工艺1、安装人员进场后，应充分熟悉电力、照明、控制施工图、弱电施工图、设计更改通知单及相关标准、规范、规程。

准备好安装工作所需用的工具和各种辅助资料。

现场安装专业人员应熟悉图纸及要求，掌握土建进度并及时插入紧密配合，做到及时准确，无遗漏。

在配管施工中，要仔细核对建施、结施图及其它专业图，避免发生打架或位置错误。

2、敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

暗配的电线管路宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管，离表面的净距不小于15mm。

进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。

埋入地下的电线管路不宜穿过设备基础，在穿过道路时，应加保护管。

3、暗埋管采用钢管焊接，管内须做防腐处理，跨接线的搭接长度一定要满足要求，应三面满焊，及时做好防腐处理；砼内暗配管时，应做好管子的尤其是接头部位的固定，并做好管口、盒的堵塞保护和固定工作，配管穿越沉降缝时，严格按照标准图集的防护措施施工。

镀锌钢管安装工程施工技术措施(一)工艺措施（1）首先进行建筑实际测量，画出施工草图，下料、预制、套丝调直、上零件。

（2）丝扣套出后，检查丝扣无断扣、乱扣、若有则必须切除，重新套丝。

（3）锯断管后，须清除塑料残渣，避免挂住杂物堵塞管道或因缩小管径、影响流量。

（4）丝扣连接后，外露丝扣2～3扣，清除麻头。

（5）明装管道穿吊顶或楼板加装管道装饰环。

（二）质量措施（1）管道安装时定位尺寸应正确。

明装管道安装时，一般管外皮与抹灰面的净距离为20～30mm（承口连接以承口外皮计）。

当管径小于或等于32mm时为20～25mm，大于32mm时为25～30mm。

安装前应了解抹灰层厚度。

（2）管道敷设时，横管应根据设计要求设置坡度，一般引入管横管，应有0.002～0.005的坡度坡向泄水装置。

自动喷洒及水幕消防系统的管道应有坡度，使水都能从立管上的排水阀排泄出去。

其坡度，充水系统应不小于0.002，充气系统和分支管应不小于0.004。

安装时横管坡度的正负偏差值不超过设计要求坡度值的1/3。

（3）管道应进行调直，安装时应进行拉线及吊线检查，使管道的纵横方向弯曲及立管垂直度等的偏差值不超过“质量检验评定表”中的规定数值。

（4）管道的水压试验和冲洗必须符合施工规范的要求。

（三）成品防护技术措施（1）现浇混凝土墙板应配合结构施工预留孔洞，现制混凝土墙要配合结构预留孔洞，凡未预留孔洞要剔洞者，其洞直径不大于所穿管的二倍，若须断其中钢筋，必须结构专业同意才可断，避免结构受损，已作完防水的房间严禁剔洞。

（2）凡预留孔洞者剔洞的直径不允许超过所穿过直径的1.5倍，避免结构受损。

（3）已安装的各种管道均须按规定位置安装，支架、托架、吊卡调直后及时堵洞防止管道移位，影响质量。

（4）已安装的管道，在装修时要有防污染措施，以免造成大面积污损，影响质量。

（5）各种已安装的管道，在未安装器具前要加装临时堵，防止因堵塞造成使用功能上的障碍或返工。

第一节镀锌钢管敷设安装施工方案及技术措施（1）施工准备1）材料要求使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。

管材及器材的规格型号应符合本标准及设计要求；钢质接线盒、分线盒、直管接头、爪型螺纹管接头、直角弯管、金属线管管卡、开关盒、插座盒等的规格应与面板、盖板相配套。

管卡、支架、吊杆及箱盒等黑色金属件，均应镀锌或刷防腐漆；紧固件均应镀锌。

所需材料：电气镀锌钢管、可挠金属管，配电箱、接线盒、插座盒、直管接头、管卡、圆钢、角钢、扁钢、支架，吊杆，镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、地线卡子等。

2）机具扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪、专用搬子、活搬子、钢锯、切割刀、铳子、扁铿、半圆铿、圆铿、木铿、平锲、手锤、塞子、钻头、管钳子、水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。

3）作业条件吊顶内管路敷设单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，配合龙骨安装进行施工。

内部装修施工时，配合装修做好吊顶灯位及电气器具位置详图，并在顶板或地面弹出实际位置。

(2)操作工艺1)弯管、箱、盒、支架预制：根据施工图加工好各种弯管、箱、盒、支架。

电线弯管可采用冷煨法及定型弯管。

冷煨法：一般管径25mm及以下时，可使用手扳煨管器，即将管子插入煨管器，逐步煨出所需弯度；管径32mm及以上时，可使用液压弯管器。

2)吊顶内及护墙板内管路敷设，其操作工艺及要求：材质及固定参照明配管工艺；连接、弯度、走向及压接接地等可参照暗敷设工艺要求施工。

会审图纸要注意结合土建结构图、建筑图与通风、暖卫、消防综合布线图及各专业配合协调，特别是在各专业管道施工交汇处，如卫生间、通道等关键部位，应及时绘制翻样图。

电力镀锌钢管敷设施工工艺流程
电力镀锌钢管敷设施工工艺流程：
①施工准备：检查施工图纸，确认敷设路径和所需材料，包括镀锌钢管、管件、支架、固定件等。

②材料检验：对镀锌钢管及其他配件进行外观检查，确保无损伤、锈蚀，符合设计和规范要求。

③测量放线：根据图纸，在施工现场准确测量并标记出管路的敷设路径和各固定点位置。

④预制加工：根据测量结果，对镀锌钢管进行切割、弯曲等预处理，确保尺寸准确，管路顺畅。

⑤稳注盒箱：安装电缆盒、接线盒等，确保它们稳固并位于正确位置，便于后续管路连接。

⑥管路连接：使用管件将镀锌钢管连接起来，确保连接处密封且符合电气安全标准。

⑦密封处理：在多尘和潮湿场所，对管口和管子连接处进行密封处理，防止灰尘和水分侵入。

⑧地线连接：应用专用接地线卡将镀锌钢管与接地系统连接，不可采用熔焊连接地线。

⑨支架安装：根据设计要求，安装支架或吊架，确保管路的支撑和固定满足安全和规范要求。

⑩明管敷设：对于明敷设的管路，根据设计图加工支架、吊架，按照美观和实用的原则进行安装。

⑪暗管敷设：对于暗敷设的管路，沿最近的路线敷设并减少弯曲，确保管路在墙体或地面下的稳定性。

⑫变形缝处理：在管路穿越建筑物的变形缝时，采取适当措施，如使用伸缩接头，确保管路不受结构移动影响。

⑬验收测试：完成敷设后，进行管路的完整性检查和电气测试，确保没有泄漏和电气连续性。

⑭文档记录：整理施工记录，包括材料使用、施工变更、测试结果等，为后期维护和检修提供依据。

镀锌钢管工程施工方案一、工程说明镀锌钢管是一种具有优良耐腐蚀性能的管材，常用于建筑、结构工程、市政工程等领域。

本施工方案旨在对镀锌钢管工程进行详细的施工方案设计，确保工程顺利进行，达到预期的施工目标。

二、施工准备1. 制定施工计划：根据工程要求和现场实际情况，制定详细的施工计划，包括施工时间、施工任务分解、安全管理等内容。

2. 确定施工队伍：组建专业的施工队伍，明确各项工作任务，分工合作，确保施工人员素质和数量满足工程需要。

3. 采购材料设备：根据工程需求，及时采购所需的镀锌钢管、连接件、管道配件、施工设备等，确保施工进度。

4. 安排施工场地：根据工程实际情况，确定施工场地并进行布置，包括搭建临时施工设施、安排材料存放等。

5. 制定安全生产方案：制定科学的安全生产方案，针对工程施工环境和特点，加强安全教育和培训，做好安全防护工作。

三、施工步骤1. 确定施工方向：根据设计要求和现场实际情况，确定镀锌钢管的敷设方向和位置，并进行标示。

2. 挖掘沟槽：根据施工图纸要求，进行沟槽的准备工作，确保沟槽的尺寸和平整度满足安装要求。

3. 进行管道连接：根据设计要求，进行镀锌钢管的连接工作，包括焊接、螺纹连接等，确保连接牢固、密封良好。

4. 进行管道敷设：根据设计要求，进行镀锌钢管的敷设工作，包括排列、支架安装等，确保管道的平整度和稳定性。

5. 进行管道检测：在管道敷设完成后，进行管道的压力测试、泄漏检测等工作，确保管道质量合格。

6. 进行防腐处理：对镀锌钢管的外部和内部进行防腐处理，增加管道的使用寿命和耐腐蚀性能。

7. 完成验收：在施工完成后，进行工程验收，确保工程质量符合设计要求，达到安全使用标准。

四、安全措施1. 安全教育培训：加强施工人员的安全教育和培训，提高施工人员的安全意识和技能。

2. 安全防护设施：在施工现场设置明显的安全警示标志，配备必要的安全防护设施，加强现场安全管理。

3. 施工环境检查：定期对施工现场进行安全环境检查，发现安全隐患及时排除，确保施工现场安全。

镀锌线管敷设施工（1）施工流程1、暗管敷设：管路预制加工→测定盒箱位置→稳注箱盒→管路连接→地线连接。

2、明管敷设：吊顶内管路敷设：预制加工支架、吊架→测定盒箱位置→支架、吊架安装固定→管路连接→地线连接。

（2）技术措施暗管敷设基本要求：1）暗配管路宜沿最近路线敷设，并尽量减少弯曲；埋入墙体或顶板内的钢管，离表面的净距不小于15mm，消防管路不小于30mm。

2）敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。

3）管路的弯曲半径至少在6D以上，弯扁度在0.1D以下。

预制加工：4）管路预制加工：Φ25及以下的管弯采用冷煨法，用手动煨弯器加工；Φ32~Φ40的管弯采用成品件。

5）管子切断：钢管用钢锯切断；管口处平齐、无毛刺，管内无铁屑，长度适当。

7）测定盒箱位置：1、根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。

找水平时可用透明塑料管内注水来进行。

稳注盒箱：2、墙体上稳注盒箱：盒箱要平整牢固，坐标位置准确，盒箱口封堵完好；当盒箱保护层小于3mm时，为防止墙体空裂，需加金属网全面然后再抹灰。

顶板上稳注灯头盒：灯头盒坐标位置准确，盒子要封堵完好，建议使用活底灯头盒。

3、管路敷设及连接：连接时，管箍采用与JDG、KBG、薄壁镀锌钢管相适配，钢管管口锉光滑平整，接头处牢固紧密，被连接管管口应对严。

管路超过一定长度需加装接线盒，其位置便于穿线。

4、管进盒箱：盒箱开孔整齐、与管径相适配，要求一管一孔，不得开长孔；两根以上管入盒箱时，进入盒箱长度要一致，间距均匀，排列整齐有序。

地线连接：用专用螺丝刀拧断侧顶螺丝。

明管敷设基本要求：1）根据设计图纸加工支架、吊架，固定卡采用成品件，接线盒使用成品明装盒。

2）敷设于多尘、潮湿场所的管路，管口处均应做密封处理，穿人防管路应做密封处理。

3）消防管路刷防火涂料。

4）预制加工：支架、吊架要按图纸设计进行加工。

5）测定盒箱及固定点位置：1、根据施工图以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱的位置。
