对讲机使用常识技巧对讲机是一种便捷的通信设备，广泛应用于物流、建筑施工、野外探险等场合。
为了合理有效地使用对讲机，以下是一些常识和技巧。
一、选择合适的对讲机1.考虑使用场合，选择适合的频率范围。
通常对讲机有UHF和VHF两种频率范围，UHF适用于室内和城市环境，VHF适用于户外和山地环境。
2.根据需求选择合适的功率等级。
对讲机的发射功率越大，通讯距离越远，但也会消耗更多的电池能量。
二、正确设置对讲机1.根据实际需要，设置合适的通道和频率。
不同频率通道可以用于不同的团队或活动，避免干扰和频繁切换。
2.设置合适的音量，不要过高或过低。
过高的音量可能会导致噪音干扰，过低的音量可能会导致信号不清。
3.定期检查电池电量，及时更换电池或充电，避免因电量不足导致通讯中断。
三、使用对讲机的技巧1. 按住对讲机上的PTT（Push-to-talk）键再说话，释放键后接收对方的回应。
不要同时按下多个键，以免造成干扰。
2.使用简洁明了的语言和专业术语，避免用对方不了解的词汇或俚语。
3.在使用对讲机时，尽量避免其他噪音干扰，靠近对讲机话筒，清晰明了地说话。
同时，注意说话的节奏和语调，以免过快或过慢难以听清。
4.在团队协作时，使用“正确”、“重复”等语句来确认信息的准确性，避免误解和错误操作。
5.有时需要在紧急情况下发送警报信号。
在对讲机上按下警报键或发出上提音调的口哨声，以吸引他人注意。
四、维护对讲机1.定期清洁对讲机，注意清除尘垢或脏物，保持通话质量。
2.避免将对讲机暴露在强烈的阳光下或高温、潮湿的环境中，以防损坏电路和电池。
3.如果对讲机长期不使用，及时取下电池存放，并定期为电池充电维持其性能。
五、遵守规范和法律1.在使用对讲机时，遵守当地的电信法规和规范，不干扰其他无线电通信。
2.在一些场合，如安全领域或军事应用中，可能需要特殊的许可证才能使用对讲机。
确保在合法范围内操作。
总的来说，对讲机的使用需要一定的常识和技巧，合理设置和操作对讲机可以提高通讯质量和效率。
对讲机培训教程范文对讲机是一种用于无线通讯的设备，它通过无线电波来传递信息，常用于需要与人员或团队进行即时通讯的场合。
对讲机培训教程的目的是为了让使用者能够正确、高效地使用对讲机进行通讯。
下面是一份对讲机培训教程。
一、对讲机的基本原理1.1无线电通讯原理：对讲机利用无线电波进行通讯，通过发射和接收设备进行信息传递。
1.2对讲机的组成部分：发射器、接收器、天线和电源是对讲机的重要组成部分。
二、对讲机的基本操作2.1打开和关闭对讲机：按下电源开关来打开或关闭对讲机。
2.2音量调节：调节音量按钮或旋转音量调控钮来调节音量大小。
2.3频道选择：根据需要选择想要使用的频道，确保所选频道与通信的其他方一致。
2.4发射对讲机：按下发射按钮并保持按下，开始发射信号。
释放发射按钮以停止发射。
三、对讲机的频道设置3.1频道的作用：频道用于区分不同的对讲机通信群组，确保相同频道的对讲机可以进行通讯。
3.2如何设置频道：根据对讲机的不同型号，使用约定的设置按钮或操作方法进行频道设置。
四、对讲机的使用技巧4.1握持方法：正确握持对讲机，将天线指向远离身体的方向，避免信号受到干扰。
4.2距离和障碍物：了解对讲机的通讯范围，避免在障碍物较多的情况下使用，以保持良好的通讯质量。
4.3语音清晰：对讲机通话时要保持清晰、响亮的语音，同时避免极端的音量。
五、对讲机的应用场合5.1活动组织：对讲机可以用于组织团队活动，实现快速和即时的信息传递。
5.2商业领域：在商场、酒店、展览会等场合，对讲机可以提高工作效率和服务质量。
5.3构造工地：对讲机在建筑工地、矿山等环境中实现工人之间及时共享信息，确保工作安全。
六、对讲机的注意事项6.1遵守法律法规：使用对讲机时要遵守当地的无线电通讯法规，不得干扰其他通信设备。
6.2电池维护：对讲机电池的维护和充电是使用对讲机的重要一环。
6.3避免误操作：了解对讲机的基本操作方法，避免误按发射按钮或误选择频道。
数字PDT对讲机简单操作步骤一、与常规模拟对讲机（区局老对讲机）的区别。
（一）常规模拟对讲机只有模拟常规功能，即一共十六个频道进行群喊群通的模拟通信。
（二）数字PDT对讲机分成三种模式：1、模拟常规：即老对讲机的模式。
2、数字常规：和模拟常规的模式一样，只是传送信号为数字信号，效果更好，通话更清晰。
3、数字集群：数字PDT用得最多的模式。
（1）单呼功能。
在数字集群模式下，每一台对讲机有一个单独的ID号（相当于手机号）。
两台对讲机之间可以通过ID号点对点呼叫对方，接通后的通话方法和老式对讲一样（目前区局只有十台局领导的PDT对讲机有此权限）。
（2）分组群呼功能。
在数字集群模式下，PDT对讲机分为若干个组群，分别对应不同的需求，每一个组群里又分为若干个组，加入这个组的用户可以进行会话。
一个组就相当于老对讲机的一个频道。
组群分别有：全国组群（里边划分了十余个组，全国用户都可以在一个组进行会话）全市组群（划分了十余个组，全市用户可以在一组进行会话）全局组群（划分了十余个组，全公安局用户可以在一个组进行会话）涪陵区局组群（划分了十余个组，区局所有用户可以在一个组进行会话）警种组群（单独的警种所在的组群，目前只设置了交巡警1、交巡警2、交巡警3三个组）群呼组群（里边包含可以群呼所有用户的组）本次三节安保所用的组有：全局组群里的全局警01组（指挥中心，现场带队领导与市局联系，市局对指挥中心和现场带队领导点名所用的频道）全局组群里的全局警02组（市局对区局主要领导点名所用频道）二、简单操作步骤（一）开机和音量大小控制通过PDT对讲机右上角的旋钮进行控制。
（二）组群设置要进入一个组进行会话，首先要设置好所在的组群，在开机状态下一般默认是在数字集群模式，界面中间有两行字，下边一行是所在组群，上边一行是所在组（频道）。
组群的设置方法：如果界面中间下边一行显示所在的组群不是你想要进入的组群，那就需要设置。
在显示界面的右下角有一个“组群”的图标，点键盘右上角对应的按键进入，会显示不同的组群，通过上下键选中需要进入的组群后，点键盘左上角的键选择进入，在选项里“设置为默认”，然后点击挂机键返回主界面，组群的设置就完成了。

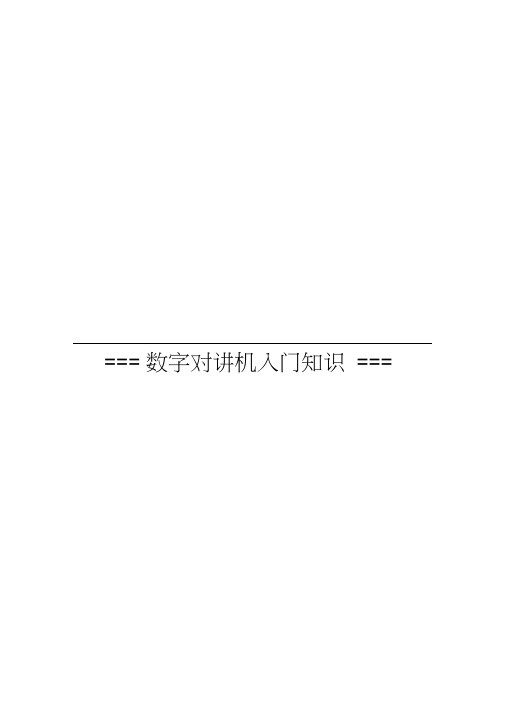

=== 数字对讲机入门知识===目录第一章概述 (3)第二章对讲机分类 (5)1. 手持对讲机 (5)2. 车（船、机）载式无线对讲机 (6)3. 中转台（或者基地台） (6)第三章数字对讲机介绍以及与模拟对讲机的对比 (9)1. 模拟对讲机的通信原理 (9)2. 数字对讲机原理 (10)3. 数字对讲机和模拟对讲机的区别和优势12第一章概述从整个移动通信的应用来划分，通信网络可分为公众移动通信和专业移动通信两大类，其中公众移动通信就是社会上广大消费者正在使用的2G 3G 4G移动手机，它是为广大公众提供移动通信服务的，任何人都有权购买并享受其服务，它已经从第一代的模拟通信发展到现在的第4代数字移动通信；而专业移动通信主要是为各行业、企业、团体提供内部专业通信服务的，其不承担公众普遍服务职能。
在专业移动通信中，按其网络容量从小到大，按网络功能从少到多，可分为公众对讲机、专业对讲机、无中心自集群系统、集群系统等四类，这四类专业移动通信中，前三类都属于对讲机的范畴，可见对讲机通信在专业移动通信中扮演着重要的角色，目前正在使用的对讲机数量占专业移动通信终端总数80%以上。
从采用的技术来划分，对讲机可分为模拟对讲机和数字对讲机两大类，数字对讲机是模拟对讲机的换代产品。
由于模拟对讲机技术落后，且较为浪费宝贵的无线电频率资源，因此，从技术而言，模拟对讲机被数字对讲机淘汰只是时间问题。
现在我国在使用的对讲机总数中有95%的是模拟对讲机，目前能批量成熟的提供数字对讲机的国内厂家只有海能达（好易通）、广州维德、科立讯、杭州优能、北峰、深圳翌科等厂家，大部分是依靠进口摩托罗拉、建伍等公司。
我国工信部已于2009年12月12日正式发布666号文，明文规定了我国对讲机模拟技术体制转为数字技术体制的时间表，到2011 年1 月1 日，国家不再对新开发的模拟对讲机进行型号核准，2010 年底前已通过国家型号核准的模拟对讲机，在核准证五年有效期到后，不再进行继续核准。
对讲机使用规范及常识一、基本规范1.遵守法律法规：对讲机使用者应遵守国家有关无线电通信管理的法律法规，不得擅自改动对讲机频率、功率等参数。
2.了解频率规划：不同地区和应用领域有不同的对讲机频率规划，使用者应了解并遵守所在地区的频率规划，避免频率干扰。
3.保持频道顺序：使用者应遵守所在团队或组织制定的频道顺序，不得随意更改频道顺序，以避免通信混乱。
4.避免干扰他人：在使用对讲机时，应确保频道和码率设置正确，避免干扰他人的正常通信。
5.文明用语：在对讲机通信中使用文明用语，不使用污言秽语、侮辱性语言等。
二、常识知识1.半双工通信：对讲机是一种半双工通信设备，即同一时间只能有一方发言，其他人只能听到，不能同时发言。
2.发射距离有限：对讲机的发射距离通常在数公里以内，受地理环境、天气条件等影响，实际使用时距离可能会有所差异。
3.频道和组：对讲机通常具有多个频道和组别，使用者可以根据需要进行选择，以避免频率干扰和通信混乱。
4.电池寿命：对讲机的电池寿命有限，使用者应根据实际需要合理使用，避免频繁更换电池，同时定期充电以保持电池性能。
5.通信保密：对讲机通信是无线的，容易被他人窃听，使用者应注意不在对讲机上进行商业机密等重要信息的传输。
三、特定场景的使用规范1.公共场所使用：在公共场所使用对讲机时，应尊重他人的隐私和安宁，不得使用对讲机发表不当言论或干扰他人正常生活。
2.车队通信：在车队通信中，使用者应遵循车队领导的指挥，保持频道和码率的一致，及时向其他车辆通报行驶情况。
3.应急通信：在应急通信中，使用者应尽量简明扼要地描述情况，提供准确的位置信息，并按照指挥员的要求进行操作。
4.团队协作：在团队协作中，使用者应遵循团队内部的通信流程和规范，及时回应指令和询问，确保通信顺畅。
四、保养和维护1.防水防尘：对讲机通常具备防水、防尘性能，使用者应正确使用，避免在恶劣的环境下使用，防止对讲机受损。
2.清洁保养：对讲机表面应定期进行清洁，可以使用柔软的布擦拭，避免使用尖锐物体刮擦，以防刮伤或损坏。
一、准备使用对讲机1、天线安装关闭对讲机，将天线插入安装孔中顺时针转动。
要取下天线，逆时针旋转天线。
确认您已事先将对讲机关闭并且取下通用接口护盖。
2、打开对讲机调节音量顺时针方向旋转开、关音量控制旋钮，直到您听到一声“咔嗒”声。
此时您立即会看到对讲机屏幕中显示ID或人名。
LED指示灯闪烁为绿灯，并且如果背光设置为自动打开，则主屏幕亮起。
发出一声简短的提示音，指示开机检查成功。
顺时针旋转开、关音量控制旋钮以调高此对讲机的音量。
要降低音量，逆时针旋转旋钮。
二、数字对讲机特殊功能1、对讲机检测如果激活该功能可让您确定系统内是否有其他对讲机处于活动状态，且不打扰该对讲机用户。
无语音或可视通知出现在目标对讲机上。
该功能仅对用户名或ID使用。
a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要检测的用户名或ID，然后按ok选择。
如果需要检测的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok选择，使用删除原有的ID号，使用键盘输入你所检测的对讲机的ID号。
然后按ok。
d、至对讲机检测，然后按ok选择。
e、屏幕显示对讲机检测：用户别名或ID，指示正在进行对讲机检测。
LED指示灯亮为绿灯。
f、等待确认。
g、如果目标对讲机在系统内处于活动状态，检测的对讲机发出一声提示音，屏幕简短显示目标对讲机已应答。
或如果目标对讲机在系统内未处于活动状态，检测对讲机发出一声提示音，屏幕简短显示目标对讲机无应答。
2、远程监听a、按menu进入菜单b、到通讯录，然后按ok选择c、至需要监听的用户名或ID，然后按ok选择。
如果需要监听的用户在通讯录中没有用户名或ID号，则按至手动拨号，然后按ok 选择，使用删除原有的ID号，使用键盘输入你所监听的对讲机的ID号。
然后按ok。
d、至对远程监听，然后按ok选择。
e、对讲机发出一声提示音，LED指示灯闪烁为绿灯。
f、等待确认。
g、屏幕上显示远程监听成功。
或屏幕上显示远程监听失败。
对讲机的使用方法对讲机是一种无线电通信设备，可以实现人与人之间的双向通话。
它通常用于户外活动，如野外探险、户外运动、建筑工地、大型活动等，为团队成员之间提供方便的沟通手段。
以下是对讲机的使用方法。
步骤一：了解对讲机类型1.模拟对讲机：工作频率通常在400-480MHz，信号传输距离较远，但信号容易被干扰。
使用前需要手动调频。
2.数字对讲机：工作频率通常在900MHz左右，信号传输质量更好，抗干扰能力更强，通信距离更稳定。
步骤二：电源管理1.对讲机通常使用充电电池，首次使用前需将电池完全充满。
2.电池寿命一般为24小时左右，使用前确保电量充足，避免通话中断。
3.长时间不使用，应将电池从对讲机中取出，并储存在干燥、通风的地方。
步骤三：开机与调频1.打开对讲机电源开关，并调整音量大小。
2.通过对讲机的菜单系统或旋钮调整频率，使其与其他对讲机的发送和接收频率相匹配。
步骤四：设置通信频道1.对讲机通常有多个通信频道可选择，一般为8个或16个。
选择开放的频道以避免干扰。
2.使用菜单系统或旋钮，选择要使用的频道。
步骤五：开始通话1. 按住对讲机上的PTT（Push-to-talk）按钮，开始说话。
2.释放PTT按钮来听取其他人的回应。
3.尽量保持通话简洁明了，避免杂音和干扰。
步骤六：理解功能设置1.了解对讲机的各种功能和设置选项，如静音、扩音、监测、呼叫提示音等。
2.通过对讲机的菜单系统或旋钮进行设置调整。
步骤七：保持沟通质量1.保持对讲机处于开放通道状态，以确保及时接收到他人的通话。
2.距离远时，信号可能会变弱，通话可能会受到干扰。
尽量靠近对方，以保持通话质量。
3.在高噪音环境下，可以使用耳机或耳麦来提高听音效果。
步骤八：其他注意事项1.对讲机在使用过程中，不要把天线往下拉，以免损坏。
2.遇到突发事件，如遇到故障、紧急情况或需要寻求帮助时，使用对讲机与团队成员及时沟通。
通过以上步骤，您应该能够了解如何正确地使用对讲机来实现双向通话。
=== 数字对讲机入门知识===目录第一章概述 (3)第二章对讲机分类 (4)1. 手持对讲机 (4)2. 车(船、机)载式无线对讲机 (5)3. 中转台（或者基地台） (6)第三章数字对讲机介绍以及与模拟对讲机的对比 (8)1. 模拟对讲机的通信原理 (8)2. 数字对讲机原理 (9)3. 数字对讲机和模拟对讲机的区别和优势 (11)第一章概述从整个移动通信的应用来划分，通信网络可分为公众移动通信和专业移动通信两大类，其中公众移动通信就是社会上广大消费者正在使用的2G、3G、4G移动手机，它是为广大公众提供移动通信服务的，任何人都有权购买并享受其服务，它已经从第一代的模拟通信发展到现在的第4代数字移动通信；而专业移动通信主要是为各行业、企业、团体提供内部专业通信服务的，其不承担公众普遍服务职能。
在专业移动通信中，按其网络容量从小到大，按网络功能从少到多，可分为公众对讲机、专业对讲机、无中心自集群系统、集群系统等四类，这四类专业移动通信中，前三类都属于对讲机的范畴，可见对讲机通信在专业移动通信中扮演着重要的角色，目前正在使用的对讲机数量占专业移动通信终端总数80%以上。
从采用的技术来划分，对讲机可分为模拟对讲机和数字对讲机两大类，数字对讲机是模拟对讲机的换代产品。
由于模拟对讲机技术落后，且较为浪费宝贵的无线电频率资源，因此，从技术而言，模拟对讲机被数字对讲机淘汰只是时间问题。
现在我国在使用的对讲机总数中有95%的是模拟对讲机，目前能批量成熟的提供数字对讲机的国内厂家只有海能达（好易通）、广州维德、科立讯、杭州优能、北峰、深圳翌科等厂家，大部分是依靠进口摩托罗拉、建伍等公司。
我国工信部已于2009年12月12日正式发布666号文，明文规定了我国对讲机模拟技术体制转为数字技术体制的时间表，到2011年1月1日，国家不再对新开发的模拟对讲机进行型号核准，2010年底前已通过国家型号核准的模拟对讲机，在核准证五年有效期到后，不再进行继续核准。
简言之，666号文规定，2010年是发放模拟对讲机“准生证”的最后一年，2011年到2015年对原已发放“准生证”的模拟对讲机陆续停止使用，到2016年1月1日，模拟对讲机完全退出中国的历史舞台。
从2010年1月开始，数字对讲机已开始在我国使用，五年过渡期后，数字对讲机将完全取代模拟对讲机。
目前世界上的数字对讲机包括数字集群标准主要有DPMR、DMR、APCO25、Tetralpol、EDACS、TETRA、DIMRS、IDRA、Geotek、GoTa 和GT800。
其中GoTa-Global Open Trunking architecture是由中兴公司自主研发，基于CDMA 1X技术面向新技术演进的数字集群通信系统，目标是满足共网集群需要，兼顾专网集群应用。
GT800系统是由华为公司研制开发的基于GSM技术的数字集群系统。
GT800基于GPRS和GSMR技术开发的系统，其第二阶段将与TD-SCDMA技术结合。
而海能达的PDT属于警用的集群通信系统，参考了DMR的标准，也在争取成为国内数字对讲机的标准。
第二章对讲机分类从产品的用途来讲，对讲机主要分为三个部分：手机对讲机、车（船、机）载台和中转台（或者基地台）。
1. 手持对讲机这是一种体积小、重量轻、功率小的无线对讲机，适合于手持或袋装，便于个人随身携带，能在行进中进行通信联系，其功率一般VHF频段不超过5W、UHF 频段不超过4W。
但也有少数机型的功率VHF为6W、UHF为5W。
通信距离在无障挡的开阔地带时一般可达到5公里。
在无线通信网络的支持下，通过中转台通信距离可达10公里以上。
该机适合近距离的各种场合下流动人员之间的通信联系。
在无线电话机的系列中，手持式无线电“对讲机”的应用数量及品种是最多的，约占80%以上。
从摩托罗拉生产的三千元左右的高端手持式无线电对讲机到国内一百多元左右的国产低端手持式无线电对讲机，价格差异很大，据估计这类对讲机每年在国内销售量已超过一百万台，其市场潜力很大。
2. 车(船、机)载式无线对讲机这是一种能安装在车辆、船舶、飞机等交通工具上直接由车辆上的电源供电的，并使用车〈船、机〉上天线的无线对讲机，主要用于交通运输、生产调度、保安指挥等业务。
其体积较大，功率不小于10W，一般为25W。
最大功率为VHF为56W、UHF为50 W。
还有个别车载台在某一频段的功率达到75W。
车载台其电源为，通信距离可达到20公里以上，在无线通信网络中，通过中转台通信距离明显增大，可达数十公里。
销售价格从国产的1000元到进口机的3000元。
据估计，国内年销售量不低于10万台。
随着交通运输的迅猛发展，特别是私家车的增加，个人购买车载机(属于业余无线电爱好者)的数量将日益扩大。
3. 中转台（或者基地台）转发式无线对讲机就是将所接收到的某一频段的信号直接通过自身的发射机在其它频率上转发出去。
这两组不同频率信号相互不影响，或者说能够允许两组用户在不同频率上进行通信联系。
它具有收发同时工作而又相互不干扰的全双工工作的特点。
转发式无线电话机的英文名称是Repeater Transeiver，中文名称也叫中转台、中继台、转信台。
其最大的特点是能够有效地扩展通信系统中手持机、车载机、固定台的通信范围和能力给系统提供更大的覆盖半径。
由于这类设备工作时处于无人值守状态，有的中转台还放在高山上，工作环境较差，有的中转台长时间处于发射状态。
因此对中转台的技术设计要求比车载机、固定台要高得多，甚至有一些特殊的要求，如高稳定性、高可靠性、优良的散热性，能在高、低温条件下长时间稳定工作。
不少设备都具有在主电源故障情况下能够自动启动备用电源或切换到直流电源继续工作的功能。
在无线通信系统中使用的专用中转台的功率都较大，一般都在25W~50W甚至达到100W (大吉公司的TB8100)，在楼宇中使用的小中转台的功率一般不超过25W。
中转台的发展历史仅有二十多年，随着新器件、新工艺、新电路的诞生，新技术在中转台设计上的应用使其技术水平、品质和功能在不断提高和完善。
1984年以日本八重洲公司(YAESU)生产的FTR1045、日本ICOM公司生产的IC-RP1520为代表的中转台，采用的是晶体振荡倍频方式。
而到了 1985年日本协同公司(KYODO)生产的 KG110、日本世纪公司(SELKL)生产的UP450/PCV150、日本马兰士公司(STANDARD)生产的RP172BR/RP512BR等中转台已经采用了频率合成技术、EPROM存储和数字逻辑电路控制等技术。
从此中转台的技术水平和功能有了较大的发展。
至今KG110的优良性能和高可靠性仍为业界人士所称道。
日本建伍公司(KENWOOD)也于1987年相继推出TKR720/820以及以后的TKR828(350M)、TKR830等中转台。
建伍的TKR 系列中转台采用了先进的锁相环频率合成技术、CPU控制技术，所有数据均存储在EEPROM中，功能更多，频率稳定精确，同时大范围使用表面贴装元器件工艺。
在这期间日本马兰士公司生产的RP80系列基地/中转台以及RP513基地/中转台也先后进入中国市场。
RP513中转台采用微处理控制技术，能提供自动自我检测功能，其功率在50%工作周期情况下可高达80W。
在众多的中转台中，建伍TKR720/820系列的中转台以良好的性能价格比深受国内专业用户的欢迎，其市场保有量也是最多的，可以说是中转台中的经典产品。
1998年底美国摩托罗拉公司开发的GR1225等系列中转台先后投放中国市场，宽带技术、语音压控技术的采用，调试参数全面软件化，极大提高了中转台的综合性能，频率稳定度得到了提高，25KHE和信道间隔得到了兼容，增加了频率利用率。
近年来，中转台的换代的新产品也先后上市，建伍公司生产的TKR750/820中转台取代了TKR720/820。
日本协同公司研发的KG510于2000年投放中国市场后，停止生产了KG110，KG510秉承了KG110高可靠特点，采用CPU中央微处理器，还具有无线遥控信道转换功能，50W功率连续不间断发射，可进行多种中转扫描模式。
新西兰大吉公司(TAIT)生产的T800Ⅱ中转台以独特的插板式结构和100W的大功率等特点也得到特殊用户的欢迎。
日本威泰克斯公司也在2003年的“通信奥运”展览会上推出了VXR7000型中转台。
2002年澳大利亚 SPECTRA公司生产的“频谱”专业基地/中转台MX800通过国内的代理商也打入了中国市场。
该公司是世界上专门从事无线电通信设备制造的著名公司，其产品通过十项国际认证。
MX800型中转台采用了一系列新的技术，如采用军用级别的模块结构，采用高速闭锁及高速发射技术等，可实现远端遥控、远程设置和监测自我诊断功能。
其频率范围包括30-960MHE内的各个频段，频率稳定度1PPm，发射启动时间小于4ms.新西兰大吉公司近期推出的 TB8100基地/中转台则采用当今最前沿的数字通信技术(RISC处理器和DSP数字信号处理器)，功率从5W、50W至100W是目前性能和技术水平都很高的基地/中转台。
第三章数字对讲机介绍以及与模拟对讲机的对比1. 模拟对讲机的通信原理如下图3所示，是模拟对讲机的大概的原理框图，在发射链路上，话筒采集音频信号后进过放到送到调频电路调制成相应的高频或射频信号，然后经过放大电路放大到所需的输出功率后通过开关管经过收发低通滤波电路从天线发射出去；而接收链路上由接收天线接收到信号后经低通滤波器滤波后，通过电调谐电路（具备滤波功能）和低噪放电路将信号放大，放大后的信号经过混频电路变频到需要的一级中频频率，经过滤波和放大后送往相应的集成解调芯片，进行二次变频到二级中频频率，然后由鉴频电路解调出音频信号，并通过音频放大电路放大后送往喇叭输出。
整个对讲机处于同频或异频的半双工工作状态。
喇叭图3 模拟对讲机基本框图2. 数字对讲机原理相对于模拟对讲机，数字对讲机的大致框图如下图4所示，其音频功放Codec PLLRF 调制射频功放RF 接收数字中频、ADC 基带信号、DAC LCD 键盘电源RAM 外部接口I2C,USB等DSP 键盘接口LCD 接口外部存储接口外部存储器电源管理ARM PWMGPSa 、 发射链路如下图5所示，话筒采集音频信号经过音频放大电路放大后送往 基带芯片，经过芯片自带的（或者外部）AD 采样进行相应的语音压缩处理、编码等，从芯片DA口送出两路调制好的4FSK信号（四电平信号），通过两点调制的方式以调频的形式产生需要的射频信号，射图5发射链路框图b、接收链路如下图6所示，接收链路从天线接收到相应的信号后通过低通滤波电路和电调谐滤波电路滤除带外的信号，然后通过低噪声放大电路放大有用信号，放大后的信号送往混频电路，得到（不同电路方案采用不同的中频频点）的一级中频信号，一级中频信号经过滤波放大后，送往TA3116进行二次混频得到450KHz的信号，对其再次滤波放大后由鉴频器鉴频得到所需的4FSK信号，4FSK信号被送往基带芯片的AD 口采用（现在时分的系统已经采用450khz数字中频直接解调的方式进行处理，在后续的产品研发中还将考虑一级中频直接送入芯片解调的方案，对产品的稳定性、接收灵敏度的提高、电路的优化、和调试的简化将会有很大的帮助），经过芯片的解码等处理，得到需要的音频信号，经音频放大器放大后送往喇叭。
