数字麦克风基础知识PPT课件

1. 麦克风基本知识一、人声频率范围实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

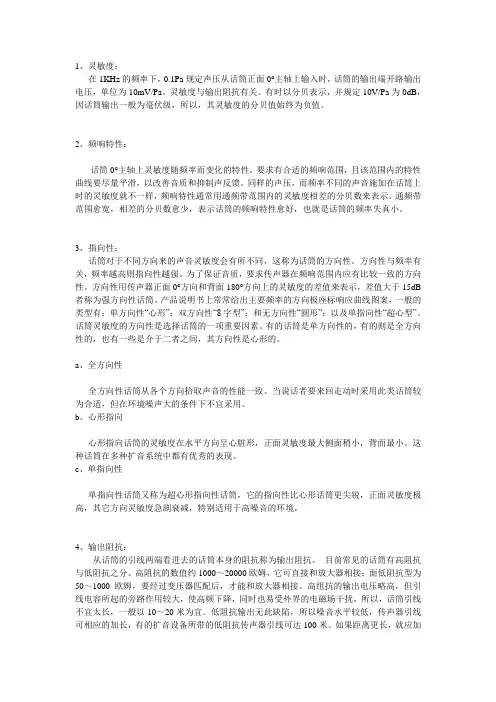

1、灵敏度：在1KHz的频率下，0.1Pa规定声压从话筒正面0°主轴上输入时，话筒的输出端开路输出电压，单位为10mV/Pa。

灵敏度与输出阻抗有关。

有时以分贝表示，并规定10V/Pa为0dB，因话筒输出一般为毫伏级，所以，其灵敏度的分贝值始终为负值。

2、频响特性：话筒0°主轴上灵敏度随频率而变化的特性。

要求有合适的频响范围，且该范围内的特性曲线要尽量平滑，以改善音质和抑制声反馈。

同样的声压，而频率不同的声音施加在话筒上时的灵敏度就不一样，频响特性通常用通频带范围内的灵敏度相差的分贝数来表示。

通频带范围愈宽，相差的分贝数愈少，表示话筒的频响特性愈好，也就是话筒的频率失真小。

3、指向性：话筒对于不同方向来的声音灵敏度会有所不同，这称为话筒的方向性。

方向性与频率有关，频率越高则指向性越强。

为了保证音质，要求传声器在频响范围内应有比较一致的方向性。

方向性用传声器正面0°方向和背面180°方向上的灵敏度的差值来表示，差值大于15dB 者称为强方向性话筒。

产品说明书上常常给出主要频率的方向极座标响应曲线图案，一般的类型有：单方向性“心形”；双方向性“8字型”；和无方向性“圆形”；以及单指向性“超心型”。

话筒灵敏度的方向性是选择话筒的一项重要因素。

有的话筒是单方向性的，有的则是全方向性的，也有一些是介于二者之间，其方向性是心形的。

a、全方向性全方向性话筒从各个方向拾取声音的性能一致。

当说话者要来回走动时采用此类话筒较为合适，但在环境噪声大的条件下不宜采用。

b、心形指向心形指向话筒的灵敏度在水平方向呈心脏形，正面灵敏度最大侧面稍小，背面最小。

这种话筒在多种扩音系统中都有优秀的表现。

c、单指向性单指向性话筒又称为超心形指向性话筒，它的指向性比心形话筒更尖锐，正面灵敏度极高，其它方向灵敏度急剧衰减，特别适用于高噪音的环境。

4、输出阻抗：从话筒的引线两端看进去的话筒本身的阻抗称为输出阻抗。

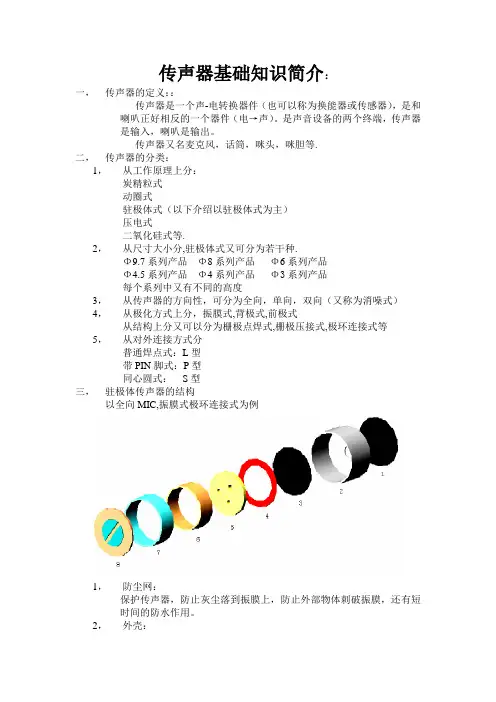

传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，传声器是输入，喇叭是输出。

传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。

5: 极板：电容的另一个电极，并且连接到了FET的G极上。

6: 极环：连接极板与FET的G极，并且起到支撑作用。

7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。

8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。

9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。

1. 麦克风基本知识一、人声频率范围实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

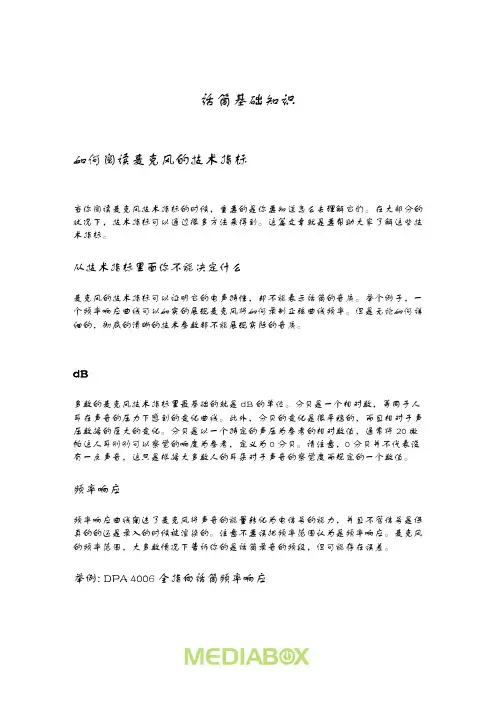

话筒基础知识如何阅读麦克风的技术指标当你阅读麦克风技术指标的时候，重要的是你要知道怎么去理解它们。

在大部分的状况下，技术指标可以通过很多方法来得到。

这篇文章就是要帮助大家了解这些技术指标。

从技术指标里面你不能决定什么麦克风的技术指标可以证明它的电声特性，却不能表示话筒的音质。

举个例子，一个频率响应曲线可以如实的展现麦克风将如何录制正弦曲线频率。

但是无论如何详细的，彻底的清晰的技术参数都不能展现实际的音质。

dB多数的麦克风技术指标里最基础的就是dB的单位。

分贝是一个相对数，等同于人耳在声音的压力下感到的变化曲线。

此外，分贝的变化是很平稳的，而且相对于声压数据的巨大的变化。

分贝是以一个特定的声压为参考的相对数值，通常将20微帕这人耳刚刚可以察觉的响度为参考，定义为0分贝。

请注意，0分贝并不代表没有一点声音，这只是根据大多数人的耳朵对于声音的察觉度而规定的一个数值。

频率响应频率响应曲线阐述了麦克风将声音的能量转化为电信号的能力，并且不管信号是保真的的还是录入的时候被渲染的。

注意不要误把频率范围认为是频率响应。

麦克风的频率范围，大多数情况下告诉你的是话筒录音的频段，但可能存在误差。

举例: DPA 4006 全指向话筒频率响应频率范围:拾音轴向内: 20Hz - 20kHz ±2dB频率响应曲线:多样的录放频率响应曲线许多专业设备的制造厂商总是提供多种频率响应曲线，这对于了解麦克风在不同的声场和不同的方向产生反应是很有必要的。

拾音轴内响应拾音轴内响应指的是话筒对来自振膜正面 (0°)声音的响应。

这项指标会因为拾音距离的不同而变化，例如单指向话筒的近讲效应就是一个例子。

扩散声场频响扩散声场频响曲线阐述了麦克风在高混响声场的反应，在这个音响环境里的声音没有准确的方向 。

声音的反射来自于墙面，地板，天花板等等，和直接声一样大，甚至更大，并且每个地方声压级都是一样的。

如果在这种情形选择全指向话筒会非常有趣，因为它们可以拾取声场所有的低频频段，扩散声场在频率响应上会对高频进行陡降式衰减。

实际人声频率男：低音82～392Hz，基准音区64～523Hz男中音123～493Hz，男高音164～698Hz女：低音82～392Hz，基准音区160～1200Hz女低音123～493Hz，女高音220～1.1KHz录音时各频率效果:男歌声 150Hz~600Hz影响歌声力度，提升此频段可以使歌声共鸣感强，增强力度。

女歌声 1.6~3.6KHz影响音色的明亮度，提升此段频率可以使音色鲜明通透。

语音 800Hz是“危险”频率，过于提升会使音色发“硬”、发“楞”沙哑声提升64Hz~261Hz会使音色得到改善。

喉音重衰减600Hz~800Hz会使音色得到改善鼻音重衰减60Hz~260Hz，提升1~2.4KHz可以改善音色。

齿音重 6KHz过高会产生严重齿音。

咳音重 4KHz过高会产生咳音严重现象（电台频率偏离时的音色）二、频率响应frequency response频率响应又称带宽(frequency range)，是指麦克风感应声波频率的范围，并将声波能量忠实的转换为电子讯号的能力。

麦克风接受到不同频率声音时，输出信号会随着频率的变化而发生放大或衰减。

一般以频率响应曲线图标之。

三、灵敏度( Sensitivity)灵敏度代表麦克风将声音能量转换成电压后所产生的输出讯号强度，是在麦克风单位声压激励下输出电压与输入声压的比值。

当输入信号固定时(1kHz)，输出讯号越强，代表麦克风灵敏度越高。

测试麦克风的灵敏度是将1kHz的讯号在94dB的音压电平位准( SPL)下量测开路的麦克风，取得的毫伏特( millivolt )值，单位为mV / Pa。

四、等效噪音电平( Equivalent noise level)等效噪音电平又称内部噪声( self noise)。

麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面：1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音2.内部材质电阻(热噪讯)，3.外部射频发射器的干扰等。

数字麦克风潮流势不可当摘编自“郑虎鸣等文稿”由于今日的可携式装置普遍具备多模无线通讯功能，使得麦克风组件本身抵抗射频与电磁波干扰的能力更受重视。

数字麦克风的崛起，遂成大势所趋。

随着信息技术的日益发展，各类电子系统中数字电路所占比重越来越大，尤其在个人计算机(PC)的多媒体影音应用及3G手机应用市场上，对声音讯号的输入质量及抗外界各种干扰的能力都带来了更高的要求。

这些要求靠传统模拟麦克风本身声学性能的改进已经难以奏效，必须透过结合数组式麦克风架构与音讯数字讯号算法的处理后，才可以较理想地达到消除回声、噪声、增强波束指向性等效果。

模拟数字转换是导入数字讯号处理技术的前提，因此数字麦克风的市场需求前景是毋庸置疑的。

数字模拟转换器助力麦克风数字化发展数字麦克风，顾名思义就是直接输出数字脉冲讯号的麦克风电声组件。

从应用角度来划分，可以分为两类：一种为USB接口的麦克风，其电声组件的输出格式仍为模拟讯号，经过模拟数字转换(A/D Convert)及通用序列总线(USB)接口芯片后，转换为个人计算机所能接受的数字讯号接口，此类麦克风多为个人计算机的接口设备，如USB接口手持麦克风、USB接口耳机麦克风等，严格说来此类麦克风应称为数字接口麦克风。

另一类为真正的数字麦克风，则是指内建前置增益(Pre Amp)及A/D编码芯片的麦克风电声组件，其输出讯号格式是数字脉冲讯号，可以直接与相应的编译码芯片(CODEC)接口传输数字讯号，本文重点介绍此类数字麦克风原理及应用。

事实上，所有真实世界的讯号都是模拟讯号，例如温度、压力，以及目前在电话、无线电和电视广播中的声音和图像讯号。

模拟电子讯号则是随时间连续变化的电磁波，利用电磁波的描述参数(如振幅、频率或相位等)来表示要传输的数据，其数值可以是无限多个。

数字讯号则是一种离散讯号，透过电压脉冲表示要传输的数据，其数值是有限的。

数字数据则是模拟数据经量化后得到的离散的值，例如在计算机中用二进制代码表示的字符、图形、音讯与视频数据。
