10kV开关柜的“五防”功能配置和检查
在配电设备运行过程中，开关柜的“五防”功能检查是非常重要的。

一、开工前的准备
1、首先要确保需要做检查的开关柜母线侧与出线侧停电，开关小车在试验位置，断路器已断开，地刀已合上。

储能电源和控制电源已合上，辅助加热电源已断开；
2、知晓工作过程中的危险点及防控措施：
(1) 防止触电伤害——相邻间隔设备带电运行，因此禁止跨越围栏，严禁走错间隔，注意与高压带电部位保持足够的安全距离（10kV≥0.7m）。

工作时不准打开手车室内活门挡板。

拔出或恢复二次插头前应检查储能和控制电源确已断开。

(2) 防止机械伤害——工作前应释放机构能量，手动储能后应立即拔出摇把。

检查和维护时应两人进行。

机构储能后不准将手伸入机构内部。

工作过程中应全程戴好安全帽。

二、开始工作
1、防止带地刀操作手车功能检查
1.1 开关柜的状态检查：确保储能电源、控制电源已合上。

开关小车在试验位置，断路器处于分闸状态，弹簧未储能，地刀已合上。

1.2 具体操作：将开关小车摇入至工作位置，开关小车无法移动即开关柜防止带地刀操作开关小车功能正常。

2、试验位置防止误合断路器功能检查
2.1开关柜的状态检查：储能电源、控制电源已合上。

开关小车在试验位置，断路器处于分闸状态，弹簧未储能，地刀已合上。

2.2 具体操作：拉开地刀，将开关小车由试验位置操作至工作位置，但当开关小车刚好离开试验位置时停止操作，手动储能，合上断路器，断路器不能合闸即试验位置防止误合断路器功能正常，然后操作开关小车至试验位置。

10kV高压开关柜“五防”功能
高压开关柜的五防装置一般可分为机械、电气和综合三类五防包括：防止带负荷分、合隔离开关(隔离插头) ;防止误分、误合断路器;防止接地开关处在闭合位置时合断路器;防止在带电时误合接地开关;防止误入带电间，以上五项防止电气误操作的内容，简称五防是确保设备和人身安全、防止误操作的重要措施。

1、手车式断路器的五防联锁：
高压开关柜有些安装有状态显示器可以观察断路器的状态，在断路器面板上设有断路器分、合状态的机械指示。

手车式断路器位置与二次插头设有连锁，手车进入柜内后，二次插头与手车位置之间有以下联锁
1) 只有当手车在处于试验位置时才能插拔二次插头。

2) 手车由试验位置，在摇向工作位置推进的过程中和达到工作位置以后，(二次插头被锁定)不能拔开二次插头。

3)电源闭锁：只有控制电源正常闭锁回路完好的情况下合闸机构才能自动解锁。

当需要进线检修时;为保证检修人员的安全，值班人取下控制回路熔断器后，无论是在远方或就地以及手动操作断路器断路器均无法合闸。

4)手车式断路器; 断路器在工作位置合闸后进退车机构被锁住无法退出，只有当断路器处于分闸状态后才能摇动手车这是为了防止断路器手车插接触头带负荷进行分离(带负荷拉隔离刀闸) 。

5)当手车锁定在试验位置时，手车上的电气控制回路才能接通，可以对断路器合闸、分闸试验操作，同时手车底盘与接地刀闸联锁机构才能解除，才能
进行接地刀闸的操作。

当接地刀闸合上时接地开关操作轴上的联锁机构闭锁。

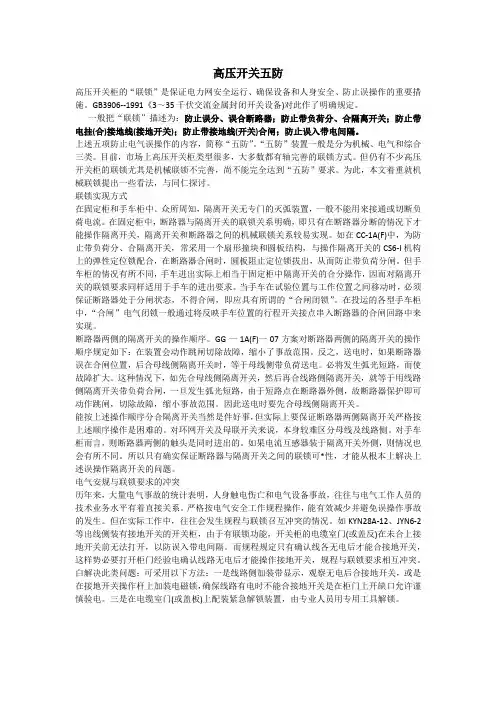

高压开关五防高压开关柜的“联锁”是保证电力网安全运行、确保设备和人身安全、防止误操作的重要措施。

GB3906--1991《3～35千伏交流金属封闭开关设备)对此作了明确规定。

一般把“联锁”描述为：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带接地线(开关)合闸；防止误入带电间隔。

上述五项防止电气误操作的内容，简称“五防”。

“五防”装置一般是分为机械、电气和综合三类。

目前，市场上高压开关柜类型很多，大多数都有轴完善的联锁方式。

但仍有不少高压开关柜的联锁尤其是机械联锁不完善，尚不能完全达到“五防”要求。

为此，本文着重就机械联锁提出一些看法，与同仁探讨。

联锁实现方式在固定柜和手车柜中。

众所周知，隔离开关无专门的灭弧装置，一般不能用来接通或切断负荷电流。

在固定柜中，断路器与隔离开关的联锁关系明确，即只有在断路器分断的情况下才能操作隔离开关，隔离开关和断路器之间的机械联锁关系较易实现。

如在CC-1A(F)中，为防止带负荷分、合隔离开关，常采用一个扇形撞块和圆板结构，与操作隔离开关的CS6-I机构上的弹性定位锁配合，在断路器合闸时，圆板阻止定位锁拔出，从而防止带负荷分闸。

但手车柜的情况有所不同，手车进出实际上相当于固定柜中隔离开关的合分操作，因而对隔离开关的联锁要求同样适用于手车的进出要求。

当手车在试验位置与工作位置之间移动时，必须保证断路器处于分闸状态，不得合闸，即应具有所谓的“合闸闭锁”。

在投运的各型手车柜中，“合闸”电气闭锁一般通过将反映手车位置的行程开关接点串入断路器的合闸回路中来实现。

断路器两侧的隔离开关的操作顺序。

GG一1A(F)一07方案对断路器两侧的隔离开关的操作顺序规定如下：在装置会动作跳闸切除故障，缩小了事故范围。

反之，送电时，如果断路器误在合闸位置，后合母线侧隔离开关时，等于母线侧带负荷送电。

必将发生弧光短路，而使故障扩大。

这种情况下，如先合母线侧隔离开关，然后再合线路侧隔离开关，就等于用线路侧隔离开关带负荷合闸，一旦发生弧光短路，由于短路点在断路器外侧，故断路器保护即可动作跳闸，切除故障，缩小事故范围。
