石油钻杆的生产现状与发展趋势引言石油钻杆是石油开采中必不可少的工具,它承载着整个钻井过程的重要任务。
本文将深入探讨石油钻杆的生产现状与发展趋势,对钻杆的材料、制造工艺、市场需求以及未来发展进行全面剖析。
二级标题1:石油钻杆的材料选择石油钻杆的材料选择对于其耐腐蚀性、强度和重量等方面具有至关重要的影响。
目前,常用的石油钻杆材料主要包括碳素钢、合金钢和钛合金。
三级标题1:碳素钢碳素钢是石油钻杆最常用的材料之一,因其具有良好的强度和耐腐蚀性而备受青睐。
然而,碳素钢的密度较高,导致石油钻杆的重量加大,对于深水和超深水开采等特殊环境下的钻井作业造成了一定的困难。
三级标题2:合金钢合金钢是在碳素钢的基础上添加了一定量的合金元素,以提高其强度和耐腐蚀性。
合金钢的使用可以在一定程度上减轻石油钻杆的重量,提高钻井的效率,但成本相对较高。
三级标题3:钛合金钛合金由于其低密度、高强度和优异的耐腐蚀性,成为石油钻杆材料的新选择。
钛合金制造的钻杆不仅具有较轻的重量,还具备很高的耐腐蚀性能,适用于复杂的海洋环境和极端条件下的钻井作业。
然而,钛合金的制造技术和成本仍然是制约其广泛应用的主要问题。
二级标题2:石油钻杆的制造工艺石油钻杆的制造工艺直接影响着其质量和性能。
传统的制造工艺包括锻造、热处理、钻杆成型等。
三级标题1:锻造锻造是制造石油钻杆的主要工艺之一,通过加热和变形,使钢坯达到所需形状和尺寸。
锻造可以提高钻杆的强度和耐腐蚀性,但对材料的塑性要求较高。
三级标题2:热处理热处理是针对石油钻杆的材料进行加热和冷却处理,以改变其组织和性能。
热处理可以提高钻杆的硬度和耐磨性,增强其抗腐蚀能力,提高使用寿命。
三级标题3:钻杆成型钻杆的成型是指对钻杆进行加工和整形的工艺。
现代钻杆通常采用先进的机械加工和数控技术,确保钻杆的精度和质量。
二级标题3:石油钻杆市场需求全球石油产业的快速发展带来了对石油钻杆的持续需求增长。
石油钻杆市场需求主要受以下因素影响:三级标题1:石油产量石油产量是影响石油钻杆市场需求的关键因素。
钻具简介修井中常用钻柱主要由方钻杆、钻杆、钻挺、各种接头及专用工具组成,其中方钻杆、钻杆及钻挺等统称为钻具。
1方钻杆在修井作业中,方钻杆位于钻柱的最上端,其上部与水龙头相接,下部与钻杆连接,方钻杆的主要作用是传递转盘扭矩,承载钻柱的全部悬重。
1.1方钻杆基本结构方钻杆的基本结构形式如图1、图2所示。
图1四棱方钻杆结构图2六棱方钻杆结构1—上接头;2—六方本体;3—下接头方钻杆由于所处工作条件非常繁重,应具有较高的抗拉、抗扭强度,因此方钻杆厚度一般比钻杆大3倍左右,用高强度优质合金钢制造。
方钻杆两端接头配有螺纹,以便与水龙头、钻杆或套铣筒连接,修井作业中方钻杆的上端始终处在转盘面以上,为防止在旋转中自动卸扣,方钻杆上端螺纹一般均为左旋螺纹(反扣),下端为右旋螺纹(正扣),特殊情况根据需要在使用左旋钻杆(反扣钻杆)修井时,可将方钻杆上端改为右旋,下端改为左旋,而相应的水龙头下端也应改为右旋,目前方钻杆均为无细螺纹的对焊型。
1.2方钻杆基本参数方钻杆基本参数见表1。
表1方钻杆规范公称尺寸内径mm 方部尺寸方部长度m上部接头(反扣)下部接头(正扣)in mm 对方mm对角mm方棱半径mm外径mm连接螺纹外径mm连接螺纹37645761009.510.50146420105211 51/4133801331751613.60197630178521 85/821919019021911~121.3使用要求1.3.1方钻杆使用时,上、下端应加配保护接头;1.3.2方钻杆垂直度应小于2mm/根,不允许有扭曲、弯曲现象;1.3.3方钻杆本体长度内不得有微裂纹、表面疤痕等缺陷;1.3.4方补心内方尺寸与方钻杆对方尺寸配套,允许偏差士2mm,超过时应更换或补焊补心内方,以弥补内方尺寸不足,减小方钻杆的磨损;1.3.5方钻杆不用时应插入鼠洞内,不得斜放在钻台与地面之间,以免弄弯方钻杆;1.3.6长时间停用方钻杆,应将其支垫起做好清洁防腐工作;1.3.7方钻杆搬运时,应用专用方钻杆保护管,以免闪、顿弯方钻杆;1.3.8定期无损探伤检测方钻杆;1.3.9方钻杆与补心之间应随时加注润滑剂,以冷却润滑。

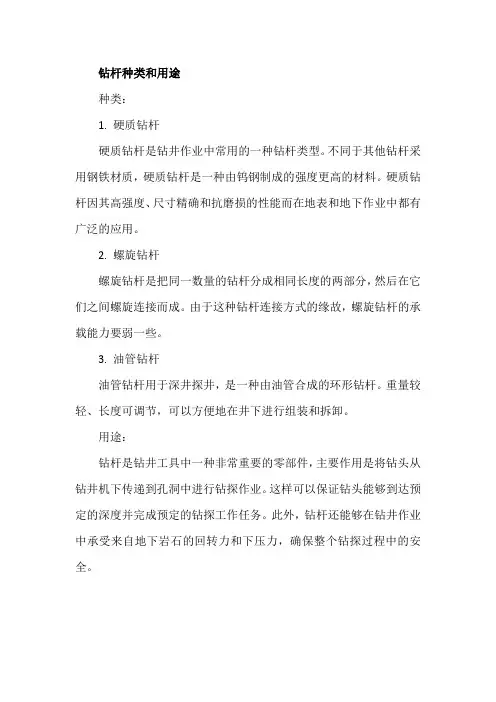

钻杆种类和用途
种类:
1. 硬质钻杆
硬质钻杆是钻井作业中常用的一种钻杆类型。
不同于其他钻杆采用钢铁材质,硬质钻杆是一种由钨钢制成的强度更高的材料。
硬质钻杆因其高强度、尺寸精确和抗磨损的性能而在地表和地下作业中都有广泛的应用。
2. 螺旋钻杆
螺旋钻杆是把同一数量的钻杆分成相同长度的两部分,然后在它们之间螺旋连接而成。
由于这种钻杆连接方式的缘故,螺旋钻杆的承载能力要弱一些。
3. 油管钻杆
油管钻杆用于深井探井,是一种由油管合成的环形钻杆。
重量较轻、长度可调节,可以方便地在井下进行组装和拆卸。
用途:
钻杆是钻井工具中一种非常重要的零部件,主要作用是将钻头从钻井机下传递到孔洞中进行钻探作业。
这样可以保证钻头能够到达预定的深度并完成预定的钻探工作任务。
此外,钻杆还能够在钻井作业中承受来自地下岩石的回转力和下压力,确保整个钻探过程中的安全。
知识创造未来
钻杆规格型号
钻杆是一种用于石油或地质钻井的设备,其规格型号根据具体的应用和需求而有所不同。
以下是一些常见的钻杆规格型号:
1. 钻杆直径:钻杆直径通常是根据钻井井眼直径和钻头尺寸来确定的。
常见的钻杆直径有2 3/8英寸、2 7/8英寸、3 1/2英寸等。
2. 钻杆长度:钻杆长度根据需要钻井的井深来确定。
常见的钻杆长度有30英尺、31英尺、37英尺等。
3. 钻杆连接方式:钻杆连接方式有API螺纹连接和非API螺纹连接两种,其中API螺纹连接是一种国际标准的连接方式。
常见的API 螺纹连接型号有NC26、NC31、NC38、NC40等。
4. 钻杆材质:钻杆通常由高强度合金钢制成,以确保其在高压、高温和恶劣环境下的可靠性。
需要特别注意的是,钻杆的规格型号可能因不同的钻井设备和钻井方法而有所变化。
因此,在选择钻杆时,应根据具体的钻井需求和设备要求进行选择。
1。

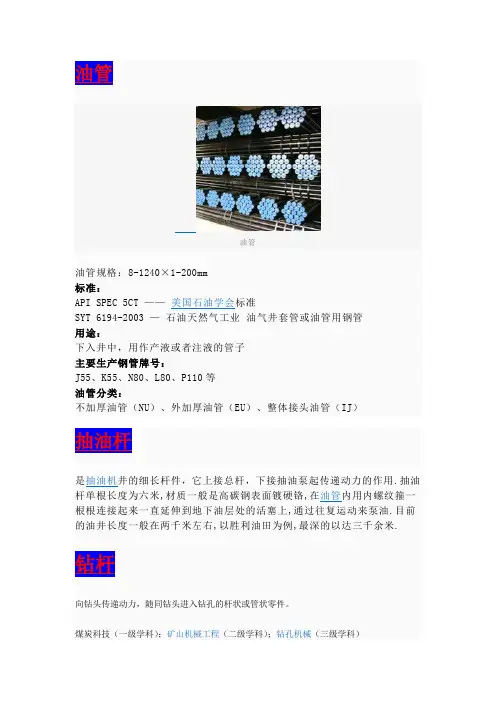

油管油管油管规格:8-1240×1-200mm标准:API SPEC 5CT ——美国石油学会标准SYT 6194-2003 —石油天然气工业油气井套管或油管用钢管用途:下入井中,用作产液或者注液的管子主要生产钢管牌号:J55、K55、N80、L80、P110等油管分类:不加厚油管(NU)、外加厚油管(EU)、整体接头油管(IJ)抽油杆是抽油机井的细长杆件,它上接总杆,下接抽油泵起传递动力的作用.抽油杆单根长度为六米,材质一般是高碳钢表面镀硬铬,在油管内用内螺纹箍一根根连接起来一直延伸到地下油层处的活塞上,通过往复运动来泵油.目前的油井长度一般在两千米左右,以胜利油田为例,最深的以达三千余米.钻杆向钻头传递动力,随同钻头进入钻孔的杆状或管状零件。
煤炭科技(一级学科);矿山机械工程(二级学科);钻孔机械(三级学科)本内容由全国科学技术名词审定委员会审定公布钻孔工具中连接钻头、用以传递动力的杆件。
钻柱通常的组成部分有:钻头、钻铤、钻杆、稳定器、专用接头及方钻杆。
钻柱的基本作用是:(1)起下钻头;(2)施加钻压;(3)传递动力;(4)输送钻井液;(5)进行特殊作业:挤水泥、处理井下事故等。
钻杆的用途API标准的E75到S135钢级,外径从2 3/8″到5 1/2″的系列石油钻杆以及具有高抗扭性能的双台肩接头钻杆和用于含硫油井的特殊钢级的BNK C95S钻杆。
主要适用于油气勘探开发过程中的深井、水平井和大位移井的施工中。
钻杆是尾部带有缧纹的钢管,用于连接钻机地表设备和位于钻井底端钻磨设备或底孔装置。
钻杆的用途是将钻探泥浆运送到钻头,并与钻头一起提高、降低或旋转底孔装置。
钻杆必须能够承受巨大的内外压、扭曲、弯曲和振动。
在油气的开采和提炼过程中,钻杆可以多次使用。
光管和原钢管材在经过多次加工步骤后被制成钻杆。
首先,通过钢管加厚工序的处理,光管外表面向内弯,钢管管壁加厚。
下一步,进行螺纹加工并镀上能够增加强度的铜。

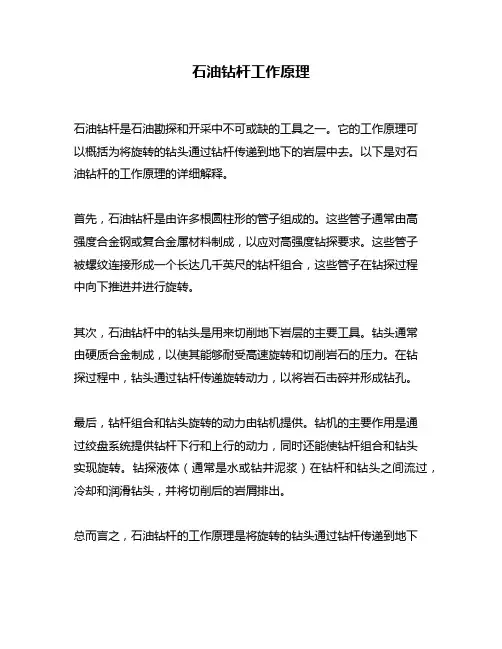

石油钻杆工作原理
石油钻杆是石油勘探和开采中不可或缺的工具之一。
它的工作原理可
以概括为将旋转的钻头通过钻杆传递到地下的岩层中去。
以下是对石
油钻杆的工作原理的详细解释。
首先,石油钻杆是由许多根圆柱形的管子组成的。
这些管子通常由高
强度合金钢或复合金属材料制成,以应对高强度钻探要求。
这些管子
被螺纹连接形成一个长达几千英尺的钻杆组合,这些管子在钻探过程
中向下推进并进行旋转。
其次,石油钻杆中的钻头是用来切削地下岩层的主要工具。
钻头通常
由硬质合金制成,以使其能够耐受高速旋转和切削岩石的压力。
在钻
探过程中,钻头通过钻杆传递旋转动力,以将岩石击碎并形成钻孔。
最后,钻杆组合和钻头旋转的动力由钻机提供。
钻机的主要作用是通
过绞盘系统提供钻杆下行和上行的动力,同时还能使钻杆组合和钻头
实现旋转。
钻探液体(通常是水或钻井泥浆)在钻杆和钻头之间流过,冷却和润滑钻头,并将切削后的岩屑排出。
总而言之,石油钻杆的工作原理是将旋转的钻头通过钻杆传递到地下
的岩层中去。
这是实现石油勘探和开采的重要工具之一,需要高强度的材料和先进的技术来保证其稳定和效率。

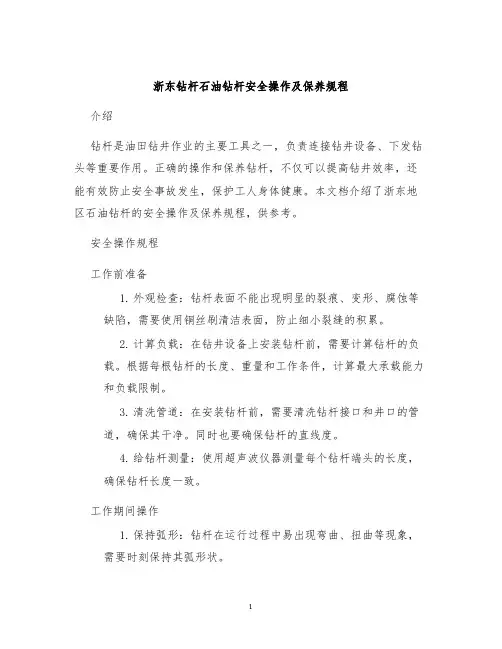

浙东钻杆石油钻杆安全操作及保养规程介绍钻杆是油田钻井作业的主要工具之一,负责连接钻井设备、下发钻头等重要作用。
正确的操作和保养钻杆,不仅可以提高钻井效率,还能有效防止安全事故发生,保护工人身体健康。
本文档介绍了浙东地区石油钻杆的安全操作及保养规程,供参考。
安全操作规程工作前准备1.外观检查:钻杆表面不能出现明显的裂痕、变形、腐蚀等缺陷,需要使用铜丝刷清洁表面,防止细小裂缝的积累。
2.计算负载:在钻井设备上安装钻杆前,需要计算钻杆的负载。
根据每根钻杆的长度、重量和工作条件,计算最大承载能力和负载限制。
3.清洗管道:在安装钻杆前,需要清洗钻杆接口和井口的管道,确保其干净。
同时也要确保钻杆的直线度。
4.给钻杆测量:使用超声波仪器测量每个钻杆端头的长度,确保钻杆长度一致。
工作期间操作1.保持弧形:钻杆在运行过程中易出现弯曲、扭曲等现象,需要时刻保持其弧形状。
2.避免碰撞:钻杆与钻井设备、其他工具不应发生碰撞,否则容易造成钻杆磨损、变形、脆化等。
3.避免过载:在钻井过程中,需要时刻关注钻杆的负载情况,避免超载工作。
4.润滑钻杆:钻杆需要定期润滑,以减少磨损和摩擦阻力。
润滑剂需要使用干净的润滑脂,不得使用含有硅酸盐的润滑脂。
工作后保养1.清洗钻杆:在使用完毕后,需要立即清洗钻杆表面和接口,去除污垢、泥沙等杂质,以免对下次使用造成影响。
2.存放方法:钻杆需要妥善存放,不应暴露在阳光下或受到强烈的湿度和温度变化。
3.维护管理:定期检查钻杆的外观和表面,发现问题及时处理。
同时也需要对钻杆进行养护和保养,以确保其使用寿命和性能。
保养规程清洗在使用完钻杆后,应立即清洗钻杆。
清洗时需要注意以下几点:1.清洗钻杆表面和接口部位;2.清洗时需要使用清洁溶剂或者清水,不能使用含有酸碱性质的清洗剂,并确保清洗剂的温度不得高于60℃;3.清洗剂需要定期更换。
润滑钻杆的润滑方式需要根据具体情况而定。
如果钻杆的压力较大,则需要采用润滑脂的方式,并在使用前涂抹在表面。
石油钻杆技术参数
石油钻杆产品介绍
石油钻杆用于石油油井钻探。
钻杆的特点是壁薄,单位长度重量轻,主要提供泥浆通道、传递拉力和扭矩。
Zy16
石油钻杆是扎制的无缝钢管. 为了加强管体与接头的连接强度, 在钻杆管体两端镦粗加厚. 加厚形式, API 标准分为内加厚. 外加厚和内外加厚三种. 加厚过渡段一般长20~65mm, 最长者可有120~130 mm. TOCT 标准只有内加厚. 外加厚两种.山东中煤工矿物资集团供应
石油钻杆技术参数
钻杆接箍
外径D壁厚b 定尺长度
L
端部螺纹外
径d
每米重量
(kg)
外径D
端部螺纹内
径d
镗孔
直径
长度毛料尺寸
70203000
4500
66.55824.668568.0057217087X14
85253000
4500
81.55836.9910083.00587170102X14
注:钻杆采用每英寸8扣1:16圆锥螺纹,其所接头采用每英寸4扣1:5圆锥螺纹。
石油钻井工具的材料与结构研究一、引言石油是非常重要的能源资源,而钻井是开发石油资源的主要方法之一。
石油钻井工具的性能与材料、结构密切相关,因此对石油钻井工具的材料与结构进行研究具有重要意义。
本文将针对石油钻井工具的材料与结构进行详细讨论。
二、钻井工具的分类石油钻井工具可以根据其功能和用途分为不同的类别。
常见的石油钻井工具包括钻头、钻杆、套管等。
1. 钻头钻头是钻井过程中用于钻进地层的工具。
常见的钻头有三角锥钻头、锥齿钻头、平底钻头等。
钻头通常由金属材料制成,其材料的选择与钻进地层的性质有关。
2. 钻杆钻杆是连接钻头与钻机的组件,承受着钻进的力和扭矩。
钻杆一般由优质合金钢制成,以确保其耐磨性和抗拉强度。
3. 套管套管是在钻进过程中用于保护井壁的管道。
套管一般由碳钢或合金钢制成,具有良好的耐腐蚀性和抗压性能。
三、钻井工具材料与性能钻井工具材料的选择与其使用环境和所需性能密切相关。
下面将分别介绍钻头、钻杆和套管的材料与性能。
1. 钻头材料与性能一般来说,钻头应具有良好的耐磨性和耐腐蚀性能。
常见的钻头材料包括高速钢、硬质合金和纳米超硬材料。
高速钢具有良好的切削性能,适用于低强度地层的钻井。
硬质合金由钨钴合金和强化剂组成,其硬度高,适用于中等强度地层的钻井。
纳米超硬材料具有更高的硬度和耐磨性,适用于高强度地层的钻井。
2. 钻杆材料与性能钻杆应具有较高的抗拉强度、抗磨损和耐腐蚀性能。
常见的钻杆材料包括碳钢、合金钢和高强度钢。
碳钢具有较好的韧性和延展性,适用于一般的中低强度地层钻井。
合金钢具有更高的抗拉强度和硬度,适用于中等强度地层钻井。
高强度钢具有更高的强度和硬度,适用于高强度地层钻井。
3. 套管材料与性能套管应具有较高的抗压强度、耐腐蚀和耐磨损性能。
常见的套管材料包括碳钢、合金钢和高强度钢。
碳钢套管适用于一般的低强度地层钻井,具有较好的韧性和成本效益。
合金钢套管适用于中等强度地层钻井,具有更高的抗压强度和耐腐蚀性能。
钻杆的内径尺寸规格详细列表钻杆是一种常用于石油、天然气勘探和钻井作业的工具。
它由多节钻杆组成,通常用于将钻头和钻井液输送到井底,并将岩层样本带回地面。
钻杆的内径尺寸规格对于钻井作业的安全和效率至关重要。
下面是钻杆的内径尺寸规格详细列表:1. NQ 钻杆:内径尺寸为47.6毫米(1.875英寸)。
NQ 钻杆通常用于浅井勘探和岩芯钻探。
2. HQ 钻杆:内径尺寸为63.5毫米(2.5英寸)。
HQ 钻杆适用于中等深度的岩心钻探和水井钻探。
3. PQ 钻杆:内径尺寸为85毫米(3.35英寸)。
PQ 钻杆通常用于深井勘探和岩心钻探。
4. AW 钻杆:内径尺寸为44.5毫米(1.75英寸)。
AW 钻杆适用于浅层水井钻探和环境监测。
5. BW 钻杆:内径尺寸为54毫米(2.125英寸)。
BW 钻杆常用于中等深度水井钻探和土壤样本采集。
6. NW 钻杆:内径尺寸为75.7毫米(2.98英寸)。
NW 钻杆适用于中等深度水井钻探和岩心钻探。
7. HW 钻杆:内径尺寸为98.4毫米(3.87英寸)。
HW 钻杆通常用于深井钻探和大直径岩心钻探。
8. 2 7/8英寸钻杆:内径尺寸为73.02毫米(2.875英寸)。
2 7/8英寸钻杆适用于中等深度的油气井钻探。
9. 3 1/2英寸钻杆:内径尺寸为88.9毫米(3.5英寸)。
3 1/2英寸钻杆常用于深井油气井钻探。
10. 4 1/2英寸钻杆:内径尺寸为114.3毫米(4.5英寸)。
4 1/2英寸钻杆适用于大直径油气井钻探。
以上是钻杆的内径尺寸规格详细列表。
不同规格的钻杆适用于不同深度和类型的钻井作业,根据具体需求选择合适的钻杆尺寸可以提高钻井作业的效率和安全性。
在实际作业中,工程师和钻井专家会根据地质条件和工作要求选择合适的钻杆规格。
石油钻具(钻杆、钻铤)项目简介1.产品介绍1.1 产品简介石油钻具是石油及天然气钻采设备重要的部件,是石油专用管材的重要组成部分,具体包括钻铤、钻杆、转换接头、扶正器等,其中钻杆、钻铤为最主要的两种石油钻具产品。
石油钻具工作示意图钻杆是钻柱的基本组成部分,主要用于传递扭矩、输送钻井液,以及在钻井过程中不断连接钻杆,以达到不断加深井眼的目的。
钻杆是钻井作业中条件最恶劣的。
它除了承受扭矩以外,还受由钻柱本身重量而产生的拉应力,这种应力越往上越大。
钻铤是钻柱的最重要组成部分之一,具有向钻头提供钻进的压力及提高钻柱刚性的作用。
1.2 产品主要分类钻杆可分为普通钻杆、方钻杆和加重钻杆等。
普通钻杆是钻柱的主要组成部分,上面连着方钻杆,下面连着钻铤,其作用是传递扭矩,使钻头向下钻进,加深井眼。
方钻杆位于钻柱的最上端,其主要作用是传递扭矩,工作是承受钻柱的重量,由驱动部分(正方形或六角形)、上部接头(左旋螺纹)、下部接头(右旋螺纹)组成;最常用的是正方形的方钻杆。
加重钻杆是普通钻杆与钻铤之间的过渡钻柱段,它能有效地缓解钻铤与钻杆在结合中过渡段的应力集中,提供钻压并能有效地减少钻柱与井壁的联接面积及外径磨损率。
加重钻杆主要用在钻井的造斜曲率段和水平段进行动力传递,并利用其柔性保证钻井中测井和定向要求。
钻铤可分为:圆柱式钻铤:由普通合金钢制造,管体横截面内外皆为圆形。
螺旋式钻铤:由普通合金钢制造,管体外表面具有螺旋槽。
无磁式钻铤:用磁导率很低的不锈钢合金钢制造,管体横截面内外皆为圆形。
由于勘探开发钻井设备不断更新改进,钻井速度加快、钻井深度增加,部分井下需要安装检测仪器设备,为防止高速钻探中产生的磁场对仪器设备的影响,需在钻柱下部连接一定长度用弱磁性(即顺磁性)不易磁化的不锈钢制成的厚壁无磁钻铤。
1.3 产品主要工艺路线石油钻杆生产工艺路线石油钻铤生产工艺路线2. 世界石油行业现状及发展2.1 世界石油供需现状及发展2.1.1 世界石油需求预测欧佩克在《世界能源和石油展望2007》中认为世界能源需求持续增长,到2030年世界能源需求量达到155.80亿桶油当量,其中化石燃料占能源需求的93%,石油在能源结构中的份额从2005年的39.2%降到2030年的36.5%。
