通过网闸技术实现内外网隔离[参考提供]

网闸工作原理安全隔离网闸是一组具有多种控制功能的软硬件组成的网络安全设备，它在电路上切断了网络之间的链路层连接，并能够在网络间进行安全的应用数据交换。

第二代网闸通过专用交换通道、高速硬件通信卡、私有通信协议和加密签名机制来实现高速、安全的内外网数据交换，使得处理能力较一代大大提高，能够适应复杂网络对隔离应用的需求；私有通信协议和加密签名机制保证了内外处理单元之间数据交换的机密性、完整性和可信性。

与同类产品比较，网闸具有更高的安全性和可靠性，作为目前业界公认的较为成熟可靠的网络隔离解决方案，在政府部门信息化建设中逐渐受到青睐。

网闸通过内部控制系统连接两个独立网络，利用内嵌软件完成切换操作，并且增加了安全审查程序。

作为数据传递“中介”，网闸在保证重要网络与其他网络隔离的同时进行数据安全交换。

由于互联网是基于TCP/IP协议实现连接，因此入侵攻击都依赖于OSI七层数据通信模型的一层或多层。

理论上讲，如果断开OSI数据模型的所有层，就可以消除来自网络的潜在攻击。

网闸正是依照此原理实现了信息安全传递，它不依靠网络协议的数据包转发，只有数据的无协议“摆渡”，阻断了基于OSI协议的潜在攻击，从而保证了系统安全。

网闸工作的原理在于：中断两侧网络的直接相连，剥离网络协议并将其还原成原始数据，用特殊的内部协议封装后传输到对端网络。

同时，网闸可通过附加检测模块对数据进行扫描，从而防止恶意代码和病毒，甚至可以设置特殊的数据属性结构实现通过限制。

网闸不依赖于TCP/IP和操作系统，而由内嵌仲裁系统对OSI的七层协议进行全面分析，在异构介质上重组所有的数据，实现了“协议落地、内容检测”。

因此，网闸真正实现了网络隔离，在阻断各种网络攻击的前提下，为用户提供安全的网络操作、邮件访问以及基于文件和数据库的数据交换。

1.网闸与防火墙的对比分析防火墙与网闸同属网络安全产品类别，但它与网闸是截然不同的。

防火墙是基于访问控制技术，即通过限制或开放网络中某种协议或端口的访问来保证系统安全，主要包括静态包过滤、网络地址转换、状态检测包过滤、电路代理、应用代理等方法来进行安全控制，通过对IP包的处理，实现对TCP会话的控制，并通过访问控制的方式允许合法的数据包进入内部网络，从而防止非法用户获取内部重要信息，阻止黑客入侵。

网闸技术构建外网一体化门户一、序言近年来，随着我国信息化建设步伐的加快，“电子政务”应运而生，并以前所未有的速度发展。

电子政务体现在社会生活的各个方面：工商注册申报、网上报税、网上报关、基金项目申报等等。

电子政务与国家和个人的利益密切相关，在我国电子政务系统建设中，外部网络连接着广大民众，部网络连接着政府公务员桌面办公系统，专网连接着各级政府的信息系统，在外网、网、专网之间交换信息是基本要求。

如何在保证网和专网资源安全的前提下，实现从民众到政府的网络畅通、资源共享、方便快捷是电子政务系统建设中必须解决的技术问题。

一般采取的方法是在网与外网之间实行防火墙的逻辑隔离，在网与专网之间实行物理隔离。

本文将介绍大汉网络公司基于网闸技术构建外网一体化门户的案例。

二、网闸的概述1、网闸的定义物理隔离网闸是使用带有多种控制功能的固态开关读写介质连接两个独立主机系统的信息安全设备。

由于物理隔离网闸所连接的两个独立主机系统之间，不存在通信的物理连接、逻辑连接、信息传输命令、信息传输协议，不存在依据协议的信息包转发，只有数据文件的无协议“摆渡”，且对固态存储介质只有“读”和“写”两个命令。

所以，物理隔离网闸从物理上隔离、阻断了具有潜在攻击可能的一切连接，使“黑客“无法入侵、无法攻击、无法破坏，实现了真正的安全。

2、网闸的组成网闸模型设计一般分三个基本部分组成：·网处理单元：包括网接口单元与网数据缓冲区。

·外网处理单元：与网处理单元功能相同，但处理的是外网连接。

·隔离与交换控制控制单元：是网闸隔离控制的摆渡控制，控制交换通道的开启与关闭。

3、网闸的主要功能•·阻断网络的直接物理连接和逻辑连接•·数据传输机制的不可编程性•·安全审查•·原始数据无危害性•·管理和控制功能•·根据需要提供定制安全策略和传输策略的功能•·支持定时/实时文件交换•·支持Web方式•·支持数据库同步三、政府网络中物理隔离技术的应用1、我国网络信息安全现状随着政府上网、海关上网、电子商务等一系列网络应用的蓬勃发展，Inter net正在逐渐融入到社会的各个方面。

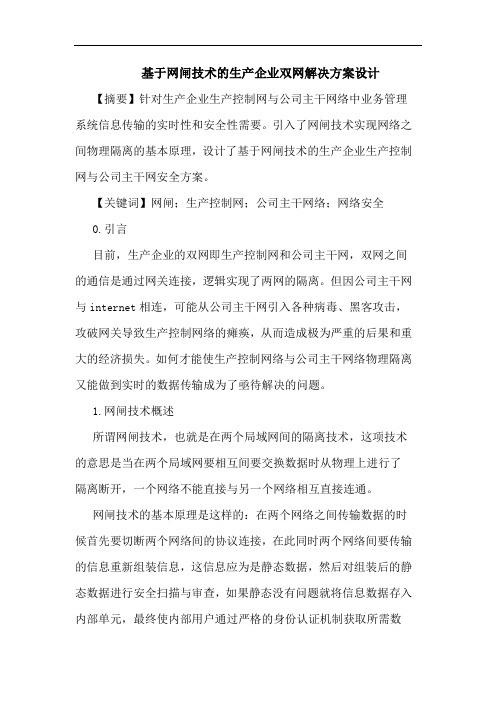

基于网闸技术的生产企业双网解决方案设计【摘要】针对生产企业生产控制网与公司主干网络中业务管理系统信息传输的实时性和安全性需要。

引入了网闸技术实现网络之间物理隔离的基本原理，设计了基于网闸技术的生产企业生产控制网与公司主干网安全方案。

【关键词】网闸；生产控制网；公司主干网络；网络安全0.引言目前，生产企业的双网即生产控制网和公司主干网，双网之间的通信是通过网关连接，逻辑实现了两网的隔离。

但因公司主干网与internet相连，可能从公司主干网引入各种病毒、黑客攻击，攻破网关导致生产控制网络的瘫痪，从而造成极为严重的后果和重大的经济损失。

如何才能使生产控制网络与公司主干网络物理隔离又能做到实时的数据传输成为了亟待解决的问题。

1.网闸技术概述所谓网闸技术，也就是在两个局域网间的隔离技术，这项技术的意思是当在两个局域网要相互间要交换数据时从物理上进行了隔离断开，一个网络不能直接与另一个网络相互直接连通。

网闸技术的基本原理是这样的：在两个网络之间传输数据的时候首先要切断两个网络间的协议连接，在此同时两个网络间要传输的信息重新组装信息，这信息应为是静态数据，然后对组装后的静态数据进行安全扫描与审查，如果静态没有问题就将信息数据存入内部单元，最终使内部用户通过严格的身份认证机制获取所需数据。

这项技术是通过物理隔离网闸来实现的。

在此，我们就通过内网与专网之间的物理隔离网闸为例，来说明通过物理隔离网闸的信息交换过程。

当有数据需要从内网向专网传输时，内网服务器能收到物理隔离网闸发出的“写”命令和不是tcp/ip协议的数据请求，这时物理网闸与专网的开关关闭，与内网的写入开关合上，这样内网服务器将把要传输的原始数据写入到物理网闸的存储介质上，在此需要说明的是：在传输数据写前，物理网闸对数据进行了恶意代码和数据中存在的病毒进行完全性的检测。

并且在这个数据传出与写入的过程中，物理网闸与外网服务器间在物理上是处于断开的状态。

在数据存入物理网闸的存储介质中后内网及内网的服务器的开关立即关闭，然后物理隔离网闸向专网服务器和专网发出数据连接的请求，与专网建立物理上的连接也就是把开关闭上，在专网的服务器收到读请求时，专网服务器就后发出“读”数据的命令请求，然后通过物理网闸与专网服务的读连接，专网服务器读取内网服务器传出的原始数据，在读到原始数据后专网服务器，根据协议把原始的数据还原封装，交付给专网，到此内网与外网的数据信息的传输交换。

电力客户网上服务中心内外网安全隔离技术摘要由于电力企业的特殊性，信息安全尤为重要，如何保障电力客户网上服务中心内外网数据安全、如何保证网上营业厅功能涉及的网上交易安全至关重要，本文着重从内外网安全隔离角度提出解决方案。

关键词信息安全；电力客户网上服务中心；内外网安全隔离0 引言电力客户网上服务中心（即95598互动网站）作为营销服务手段的延伸，在为客户提供营业柜台、电话/传真接入服务等的基础上，增加了Internet服务的功能，使客户能够通过Internet对企业各项业务进行查询和办理、与客户代表进行联系沟通，丰富客户营销服务的手段。

由于网站开放于互联网，而网站的基础业务数据则基于内部营销业务系统，因此在网站运行过程中将会产生大量内外网数据的交互。

由于电力企业的特殊性，信息内网的安全不容出错，因此，如何依靠现有的技术条件在95598互动网站正常运行的基础上保证内网数据的安全隔离将成为一个难点。

而目前提供的强隔离装置只能针对ORACLE数据库进行部署，所提供的参数也不够全面，而且没有实际运行的有效验证数据，该装置是否满足网站业务服务的需求也将是的一个难点。

1 内外网隔离方案1.1 内外网穿透95598互动网站信息内外网数据访问传输遵循了《国家电网公司智能电网信息安全防护总体方案》（征求意见稿）有关要求，采用安全隔离设备进行数据访问和传输。

1.1.1 网站数据访问穿透网站数据库访问（账户信息检索、停电信息查询等）内外网数据穿透如图1所示：图1 内外网数据穿透图1.1.2 服务调用请求穿透网站需调用信息内网其它应用服务通过数据库中转方式完成，即用户通过“用户电脑-95598互动网站（web服务器）-安全隔离设备-95598互动网站（数据库）-95598互动网站（应用服务器）-接口前置服务器-营销业务应用系统”进行查询与检索，再通过“营销业务应用系统-接口前置服务器-95598互动网站（应用服务器）-95598互动网站（数据库）-安全隔离设备-95598互动网站（web服务器）-用户电脑”显示查询结果。

隔离网闸实施方案随着互联网的快速发展，网络安全问题也日益凸显，为了确保企业和个人信息的安全，隔离网闸成为了一种重要的网络安全措施。

本文将就隔离网闸的实施方案进行详细介绍，帮助企业和个人更好地了解隔离网闸的作用和实施步骤。

首先，隔离网闸的作用主要包括网络隔离和安全防护。

在网络隔离方面，隔离网闸可以有效地隔离内外网，防止内外网之间的恶意攻击和病毒传播。

在安全防护方面，隔离网闸可以对网络流量进行监控和过滤，防止恶意软件和网络攻击对系统造成危害。

因此，隔离网闸的实施对于保障网络安全具有重要意义。

其次，隔离网闸的实施需要遵循一定的步骤和流程。

首先，需要对网络进行全面的安全评估，了解网络的整体结构和安全风险。

其次，根据评估结果制定隔离网闸的实施方案，包括隔离策略、安全策略和应急预案等。

然后，选择合适的隔离设备和技术方案，进行网络隔离和安全防护的部署和配置。

最后，对隔离网闸进行定期的安全检查和维护，确保其长期稳定运行。

在实施隔离网闸时，需要注意以下几点。

首先，要根据实际需求和网络环境选择合适的隔离设备和技术方案，确保其兼容性和稳定性。

其次，要对网络进行全面的安全评估，了解网络的安全风险和隔离需求，为隔离网闸的实施提供有效的参考依据。

同时，要制定完善的隔离策略和安全策略，包括网络访问控制、流量过滤和安全监控等，确保隔离网闸的有效运行。

最后，要对隔离网闸进行定期的安全检查和维护，及时发现和解决安全问题，确保网络安全的长期稳定。

综上所述，隔离网闸作为一种重要的网络安全措施，对于保障企业和个人信息的安全具有重要意义。

在实施隔离网闸时，需要根据实际需求和网络环境选择合适的隔离设备和技术方案，并制定完善的隔离策略和安全策略，确保隔离网闸的有效运行。

同时，也需要定期对隔离网闸进行安全检查和维护，及时发现和解决安全问题，确保网络安全的长期稳定。

希望本文可以帮助读者更好地了解隔离网闸的作用和实施方案，为网络安全提供有效的保障。

单向网闸技术方案概述单向网闸是一种用于保护网络安全的技术方案，通过实现网络的单向通信，有效地防止外部攻击者入侵内部网络。

本文将介绍单向网闸的原理和实施方案，并讨论其在网络安全中的应用。

单向通信原理在传统的双向通信模式下，网络中的数据可以在内外网络之间传输，这会给网络安全带来潜在的风险。

而单向网闸通过限定数据的流动方向，实现了单向通信，从而有效地阻止了外部攻击者的入侵。

单向通信的原理可以通过物理隔离和数据过滤来实现。

物理隔离通常是通过使用独立的硬件设备将内外网络隔离开来。

数据过滤则是指限制数据的流动方向，只允许数据从内部网络流向外部网络，而不允许反向传输。

单向网闸的实施方案实施单向网闸需要考虑多个方面，包括硬件设备的选择、数据过滤的实现和系统监控的建立。

硬件设备选择在选择硬件设备时，需要考虑设备的性能和可靠性。

通常情况下，单向网闸需要独立的硬件设备来实现物理隔离，例如使用专门的安全网关设备。

同时，为了保证系统的可靠性，设备应该具备冗余和备份功能，以便在设备故障时能够无缝切换。

数据过滤实现数据过滤是实现单向通信的关键。

可以通过配置防火墙或安全网关来实现数据过滤功能。

数据过滤需要明确规定数据的流动方向，并设置相应的访问控制规则，以确保数据只能从内部网络流向外部网络，而不允许反向传输。

同时，也要注意定期更新安全策略和防火墙规则，以应对不断变化的安全威胁。

系统监控建立在实施单向网闸之后，需要建立系统监控机制，及时发现和应对潜在的安全威胁。

监控系统可以包括日志记录、实时警报和安全审计等功能。

通过定期分析日志和审计数据，可以及时发现异常情况并采取相应的措施。

此外，还可以结合入侵检测系统和安全事件响应系统，进一步提高系统的安全性。

单向网闸的应用单向网闸广泛应用于各类网络安全场景，包括以下几个方面：工业控制系统安全工业控制系统通常对网络安全具有高度敏感性要求。

通过使用单向网闸，可以实现工控系统与外部网络的隔离，防止攻击者通过网络入侵控制系统，保障工业设备的运行安全。

1 引言广播音频网络作为独立的网络，既要考虑自身的安全性能，保证系统本身不受病毒、恶意代码、伪造音频文件、非法篡改文件等事件的干扰，同时又要考虑内外网之间大量音频数据进行实时高效交换、安全共享的需求。

因此，在广播音频网和因特网之间建立安全的互联互通就显得尤为必要。

2 传输状况传统的外网音频资源在使用时，当务之急。

（1）防火墙防火墙采用通用的TCP/IP协议，通过IP包处理、端口过滤等手段来实现对TCP会话的控制，内部所有TCP/IP会话都在网络之间进行保持，存在被劫持和复用的风险。

防火墙是主动响应，并不会对外网响应进行判断。

防火墙安全检查逻辑为为主，通过策略和路由实现，不能满足广播播出系统对安全性能的高标准、严要求。

网闸以安全为主，用自己的协议重新封装IP包，能够满足广播的高安全性能需求。

因此，引入安全性能极高的网闸十分必要。

4 系统部署山西广播电视台根据自身音频核摘要：网闸隔离与信息交换系统的高可靠性部署及应用，解决了广播音频内网和因特网间的实时交互问题，实现了音频资源的便捷互传、安全共享、高效利用，提升了一线采编人员的工作效率。

本文旨在从网闸系统的安全评估、构建部署、安全技术、功能实现等角度，诠释一套安全的内外网实时交互系统对广播音频内网核心平台安全运行的重要意义。

关键词：网闸 隔离 摆渡 非标准协议74 . 2019年8月 月刊 总第328期75. 心平台的特殊性，遵循物理隔离、通道安全的原则，建成了内外网音频文件安全交互的网闸过滤系统，实现了安全、透明的内外网交互。

网闸系统内外网网络结构如图1所示。

山西广播电视台将台内网络根据其安全等级、涉密性，划分为可信网络与不可信网络。

其中，矩阵、服务器、播出站、录制站、审听站、广告上单站等配置在可信网络内，是音频内网中需要保护的资源，IP 地址设在C 类地址内，主要用来完成节目、标头、广告的制作、上载、自动化播出以及保证音频核心平台的安全运行。

各频率的办公区电脑、文稿编辑电脑配置在不可信网络内，IP 地址设在B 类地址内，主要用来及时获取因特网资讯及信息。

网闸技术构建内外网一体化门户一、序言近年来，随着我国信息化建设步伐的加快，“电子政务”应运而生，并以前所未有的速度发展。

电子政务体现在社会生活的各个方面：工商注册申报、网上报税、网上报关、基金项目申报等等。

电子政务与国家和个人的利益密切相关，在我国电子政务系统建设中，外部网络连接着广大民众，内部网络连接着政府公务员桌面办公系统，专网连接着各级政府的信息系统，在外网、内网、专网之间交换信息是基本要求。

如何在保证内网和专网资源安全的前提下，实现从民众到政府的网络畅通、资源共享、方便快捷是电子政务系统建设中必须解决的技术问题。

一般采取的方法是在内网与外网之间实行防火墙的逻辑隔离，在内网与专网之间实行物理隔离。

本文将介绍大汉网络公司基于网闸技术构建内外网一体化门户的案例。

二、网闸的概述1、网闸的定义物理隔离网闸是使用带有多种控制功能的固态开关读写介质连接两个独立主机系统的信息安全设备。

由于物理隔离网闸所连接的两个独立主机系统之间，不存在通信的物理连接、逻辑连接、信息传输命令、信息传输协议，不存在依据协议的信息包转发，只有数据文件的无协议“摆渡”，且对固态存储介质只有“读”和“写”两个命令。

所以，物理隔离网闸从物理上隔离、阻断了具有潜在攻击可能的一切连接，使“黑客“无法入侵、无法攻击、无法破坏，实现了真正的安全。

2、网闸的组成网闸模型设计一般分三个基本部分组成：·内网处理单元：包括内网接口单元与内网数据缓冲区。

·外网处理单元：与内网处理单元功能相同，但处理的是外网连接。

·隔离与交换控制控制单元：是网闸隔离控制的摆渡控制，控制交换通道的开启与关闭。

3、网闸的主要功能•·阻断网络的直接物理连接和逻辑连接•·数据传输机制的不可编程性•·安全审查•·原始数据无危害性•·管理和控制功能•·根据需要提供定制安全策略和传输策略的功能•·支持定时/实时文件交换•·支持Web方式•·支持数据库同步三、政府网络中物理隔离技术的应用1、我国网络信息安全现状随着政府上网、海关上网、电子商务等一系列网络应用的蓬勃发展，Inter net正在逐渐融入到社会的各个方面。

近年来，随着网络视频监控在各个行业的广泛部署,如何保证整个系统在网络层面的安全性越来越成为大家关注的重点.尤其是在面临专网视频监控系统(内部）与公网视频监控系统(外部）进行互通时，这个问题显得尤为突出。

平安城市就是一个很典型的例子.在平安城市的建设中，需要构建一个能够覆盖城市重要单位、重点场所、主要路口、主要出入通道、治安卡口、学校、居民小区等各个层面的社会面治安监控系统，整个系统的控制和管理基本上都归口到当地公安部门。

而上面提到的这些监控部位，有些是属于公安专网的，比如治安卡口、重点场所，有些是属于外部网络的，比如学校、居民小区、网吧等。

为了实现这些监控资源的统一调用和灵活共享，公安专网的视频监控系统与外部的视频监控系统必须要进行网络化互联,而根据保密要求,公安专网与外部网络又必须要进行物理隔离，这样就存在一个无法回避的矛盾。

而且，随着中国电信、中国网通分别通过“全球眼”和“宽视界”两大运营级网络视频监控系统对平安城市建设的介入，将会有越来越多的社会面监控资源承载在公网平台上,安全隔离将成为公安部门通过其专网视频监控系统进行社会面监控资源调用时的主要障碍。

为此，科达将目前在公安、政府、军队等涉密专网中广泛使用的网闸技术应用到了运营级和ViewShot两大网络视频监控产品中，推出了基于网闸的网络视频监控安全隔离解决方案，可以在保证系统物理隔离的情况下,实现内、外网监控资源的灵活调用,从而有效解决上面提到的问题。

网闸原理与应用网闸(或物理隔离网闸）是使用带有多种控制功能的固态开关读写介质连接两个独立主机系统的信息安全设备。

由于网闸所连接的两个独立主机系统之间,不存在通信的物理连接与逻辑连接，不存在依据协议的信息包转发,只有数据文件的无协议“摆渡"，所以，网闸从物理上隔离、阻断了具有潜在攻击可能的一切连接，可以实现真正的安全.网闸在网络环境中的位置:网闸在处理信息时的流程和交互方式为:切断网络之间的通用协议连接；将数据包进行分解或重组为静态数据；对静态数据进行安全审查，包括网络协议检查和代码扫描等；确认后的安全数据流入内部单元;内部用户通过严格的身份认证机制获取所需数据.网闸的内部模块与数据传输模式：许多网闸产品除了保有高安全性特点之外，又提供了对不同应用的良好适应性。
