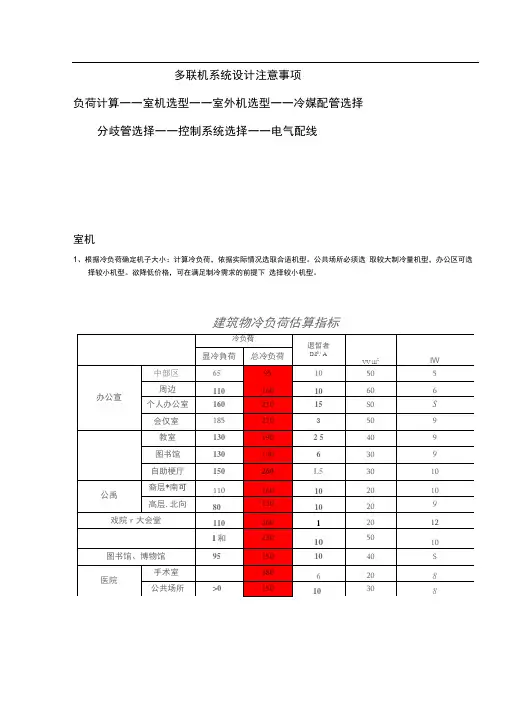

多联机系统设计注意事项负荷计算一一室机选型一一室外机选型一一冷媒配管选择分歧管选择一一控制系统选择一一电气配线室机1、根据冷负荷确定机子大小：计算冷负荷，依据实际情况选取合适机型。
公共场所必须选取较大制冷量机型，办公区可选择较小机型。
欲降低价格，可在满足制冷需求的前提下选择较小机型。
建筑物冷负荷估算指标2根据设计环境确定类型：全吊顶：RCI系列适合于客厅，复式住宅的楼梯厅等，可对应4.2m的高天花板空间，形状统一，整齐美观，配管方向调整灵活。
局部吊顶：RPI / RPIZ系列。
RPI / RPIZ系列可能存在噪声问题，解决办法是加装软接头，装大风口。
RPI系列噪音、机外余压大，送风距离长，适合宽敞空间；RPIZ系列适用于各种空间，尤其是对天花板空间狭小时更具优势，噪音低，下回风、后回风灵活变换。
风管机：A、室机连接风管前后都应做50~200mm软接；B、应根据室机静压设计风管长度，一般按每米风管损失7Pa计算。
3确定安装位置：高于地面2.3米，不得有障碍物阻挡进出风，易于操作及维护的空间，且该位置能使室温度分布均匀。
较大容量机器应该加装送、回风管道，风管和风口的设置应该能达到降噪减震的作用。
50%~130%之间，视具体情况定；在北方，考虑多联供热量衰减较快，可能造成室外机配置比较小， 建议75%。
数量匹配：室机台数不应超过下表围:2、安装位置确定。
应将室外机设置于通风良好且干燥的地方。
室外机的噪音及排风不应影响到邻居及周围通风。
机组后侧及左右两侧的运行噪音会比前侧噪音值高。
在人行道路旁的建筑物上安装的空调室外设备，其托板底面距道路面的高度不得低于2.5m 。
空调室外设备的出风口与相对方门窗的距离室外机应远离电磁波辐射源，间距至少在3米以上。
不应将室外机安装于季风可以直接吹到室外机热交换器的地方或建筑物间隙风可以直 接吹到的室外机风扇的地方。
室外机安装位置选择尽可能离室机较近的室外，且通风良好。
多联机空调配管方案
1.室内机数量和位置：首先需要确定每个房间需要安装空调的数量和
位置，这将决定空调系统的整体规划和管道布局。
2.室外机的选择：根据室内机的数量和功率需求，选择适当的室外机。
室外机的大小和功率应与室内机相匹配，以确保正常运行和高效能。
3.管道布局：在确定室内机位置后，需要进行管道布局设计。
管道布
局应尽量简洁、紧凑，以减少管道长度和压力损失。
4.管道尺寸和材料：根据室内机的数量和位置，确定管道的尺寸和材料。
管道尺寸和材料应能满足系统的需求，并考虑到管道的压力和流量。
5.安装高度和坡度：安装高度和坡度对冷凝水的排放和液态制冷剂的
返回至室外机都有一定的要求。
需要确保管道具有适当的坡度以便冷凝水
有效排放，并且液态制冷剂可以顺利返回室外机。
6.防腐处理：在配管过程中，要注意对铜管的防腐处理，以延长系统
的使用寿命。
常见的防腐处理方法包括加厚绝缘管、包覆保温材料等。
7.室内机之间的平衡：多联机空调系统中，不同室内机的制冷剂分配
需要平衡。
在配置阀门和分配器时，需要根据不同室内机的制冷负荷进行
调整，保持整个系统的制冷剂分配均衡。
8.安全和减震：在进行空调多联机安装时，要考虑安全和减震保护措施。
确保管道和室内机的固定牢固，防止震动和噪音产生。
总结起来，多联机空调的配管方案需要综合考虑室内机数量、位置、
管道布局、管道尺寸、材料选择、安装高度、坡度、防腐处理、室内机平
衡、安全和减震等因素。
通过合理设计和安装，能够确保多联机空调系统的正常工作和高效能。

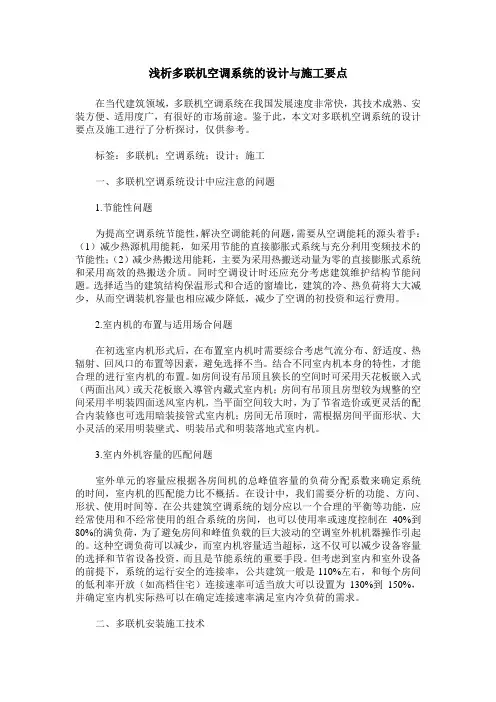

浅析多联机空调系统的设计与施工要点在当代建筑领域，多联机空调系统在我国发展速度非常快，其技术成熟、安装方便、适用度广，有很好的市场前途。
鉴于此，本文对多联机空调系统的设计要点及施工进行了分析探讨，仅供参考。
标签：多联机；空调系统；设计；施工一、多联机空调系统设计中应注意的问题1.节能性问题为提高空调系统节能性，解决空调能耗的问题，需要从空调能耗的源头着手：（1）减少热源机用能耗，如采用节能的直接膨胀式系统与充分利用变频技术的节能性；（2）减少热搬送用能耗，主要为采用热搬送动量为零的直接膨胀式系统和采用高效的热搬送介质。
同时空调设计时还应充分考虑建筑维护结构节能问题。
选择适当的建筑结构保温形式和合适的窗墙比，建筑的冷、热负荷将大大减少，从而空调装机容量也相应减少降低，减少了空调的初投资和运行费用。
2.室内机的布置与适用场合问题在初选室内机形式后，在布置室内机时需要综合考虑气流分布、舒适度、热辐射、回风口的布置等因素，避免选择不当。
结合不同室内机本身的特性，才能合理的进行室内机的布置。
如房间设有吊顶且狭长的空间时可采用天花板嵌入式（两面出风）或天花板嵌入導管内藏式室内机；房间有吊顶且房型较为规整的空间采用半明装四面送风室内机，当平面空间较大时，为了节省造价或更灵活的配合内装修也可选用暗装接管式室内机；房间无吊顶时，需根据房间平面形状、大小灵活的采用明装壁式、明装吊式和明装落地式室内机。
3.室内外机容量的匹配问题室外单元的容量应根据各房间机的总峰值容量的负荷分配系数来确定系统的时间，室内机的匹配能力比不概括。
在设计中，我们需要分析的功能、方向、形状、使用时间等。
在公共建筑空调系统的划分应以一个合理的平衡等功能，应经常使用和不经常使用的组合系统的房间，也可以使用率或速度控制在40%到80%的满负荷，为了避免房间和峰值负载的巨大波动的空调室外机机器操作引起的。
这种空调负荷可以减少，而室内机容量适当超标，这不仅可以减少设备容量的选择和节省设备投资，而且是节能系统的重要手段。
多联机工作原理与设计注意事项多联机空调是一台或数台风冷室外机组连接数台不同或相同型式、容量的直接蒸发式室内机所构成的单一制冷循环系统，它可以向一个或数个区域直接供给处理后的空气。
多联机优点：①无需配置专用机房，节省机房建筑投资。
②直接相变传热，削减传热环节和能量输配系统能耗，整体性能较高。
③依靠相变制冷剂携带和输配能量，制冷剂管径小，节省楼层高度。
④（变频多联机）部分负荷下运行效率高。
⑤设计使用高度快捷。
多联机缺点：①一套系统的容量和安装高差具有肯定限制。
②能效比较低，一般在3～4左右。
③一般比冷水机组的初投资高。
④制冷剂充注量大，一旦泄漏将影响整套系统的运行性能。
⑤新风供应问题不简单解决。
多联机系统工程设计1、基本原则①系统小型化原则：室外机容量宜小不宜大；制冷剂环路宜小不宜大；室内机数量宜少不宜多。
②管长最短原则：夏季制冷：每百米管长冷量衰减20%～30%；冬季制热：每百米管长冷量衰减5%～10%。
③环境条件适用原则：室外环境符合室外机的工作范围；适用于舒适性空调；室外计算温度低于9℃的地区，不宜采纳多联机供暖。
设计步骤：VRV系统设计选用注意以下问题：1、高度与距离在VRV系统的设计中，一套系统负担的距离多大，高差多大，是我们应当考虑的问题，尽量避开因布置不合理造成的冷量衰减。
室外机与室内机的高差当室外机位于室内机之上时，室内外机高差最大50m，当室外机位于室内机下方时，室内外机最大高差90m。
最高与最低室内机之间的高差同一个室外机所带的系统，最高室内机与最低室内机的高度差最大30m。
近来室内机与最远室内机的距离同一个室外机所带的系统，最远室内机与近来室内机的管长差最大40m。
2、衰减与修正除了负荷的因素外，VRV系统的选型还需要考虑温度、连接率、管长修正。
温度修正设备的额定冷热量都是额定工况下的数值，当你设计的室内和室外的工况与额定工况不同时，需要查出设备在设计条件下实际冷热量。
连接率修正一般在50%～130%，非100%连接率时需要考虑修正。
