课程设计课程名称：计算机组成原理设计题目：一个非常简单的CPU的设计学院：信息工程与自动化专业：计算机科学与技术年级： 08级 1班学生姓名：张桥指导教师：李凌宇日期： 2010-9-9教务处制课程设计任务书信息工程与自动化学院计算机专业 08 1 年级学生姓名：张桥课程设计题目：一个简单的CPU的设计课程设计主要内容：设计一台完整的计算机。
首先要确定该计算机的功能和用途。
在设计中根据功能和用途确定指令系统，定义数据通路，设计每条指令的执行流程，要求利用微程序进行设计，每人至少要求4条CPU指令，可以自己选择；在设计中要求画出指令系统的格式并说明各位的意义；要求画出数据通路并定义微操作信号；要求画出微程序流程图。
设计指导教师（签字）：教学基层组织负责人（签字）：年月日一台模型计算机的设计一、教学目的、任务与实验设备融会贯通本课程各章节的内容，通过知识的综合运用，加深对计算机系统各模块的工作原理及相互联系的认识，加深计算机工作中“时间—空间”概念的理解，从而清晰地建立计算机的整机概念。
二、数据格式和指令系统本模型机是一个8位定点二进制计算机，具有四个通用寄存器：R 0～R 3，能执行11条指令，主存容量为256KB 。
1． 数据格式数据按规定采用定点补码表示法，字长为8位，其中最高位（第7位）为符号位，小数点位置定在符号位后面，其格式如下：数值相对于十进制数的表示范围为：－1≤X ≤1―2―72． 指令格式及功能由于本模型机机器字只有8位二进制长度，故使用单字长指令和双字长指令。
⑴ LDR Ri ，D格式 7 4 3 2 1 0功能：Ri ←M （D ）（2） STR Ri ，D格式功能：M （D ）←（Ri ）（3） ADD Ri ，Rj格式 功能：Ri ←（Ri ）＋ （Rj ）（4） SUB Ri ，Rj格式 7 4 3 2 1 0功能：Ri ←（Ri ）－ （Rj ）（5） AND Ri ，Rj格式功能：Ri ←（Ri）∧（Rj）（6）OR Ri，Rj格式功能：Ri ←（Ri）∨（Rj）（7）MUL Ri，Rj格式7 4 3 2 1 0功能：Ri ←（Ri）×（Rj）（8）转移指令格式7 4 3 2 1 0功能：条件码00 无条件转移PC ←D01 有进位转移PC ←D10结果为0转移PC ←D11结果为负转移PC ←D⑼IN R i，M j格式其中M j为设备地址，可以指定四种外围设备，当M j=01时，选中实验箱的二进制代码开关。
计算机组成原理课程设计报告一、课程设计目的1．在实验机上设计实现机器指令及对应的微指令（微程序）并验证，从而进一步掌握微程序设计控制器的基本方法并了解指令系统与硬件结构的对应关系；2．通过控制器的微程序设计，综合理解计算机组成原理课程的核心知识并进一步建立整机系统的概念；3．培养综合实践及独立分析、解决问题的能力。
二、课程设计的任务针对COP2000实验仪，从详细了解该模型机的指令/微指令系统入手，以实现乘法和除法运算功能为应用目标，在COP2000的集成开发环境下，设计全新的指令系统并编写对应的微程序；之后编写实现乘法和除法的程序进行设计的验证。
三、课程设计使用的设备（环境）1．硬件●COP2000实验仪●PC机2．软件●COP2000仿真软件四、课程设计的具体内容（步骤）1．详细了解并掌握COP 2000模型机的微程序控制器原理，通过综合实验来实现该模型机指令系统的特点：①总体概述COP2000模型机包括了一个标准CPU所具备所有部件，这些部件包括：运算器ALU、累加器A、工作寄存器W、左移门L、直通门D、右移门R、寄存器组R0-R3、程序计数器PC、地址寄存器MAR、堆栈寄存器ST、中断向量寄存器IA、输入端口IN、输出端口寄存器OUT、程序存储器EM、指令寄存器IR、微程序计数器uPC、微程序存储器uM，以及中断控制电路、跳转控制电路。
其中运算器和中断控制电路以及跳转控制电路用CPLD来实现，其它电路都是用离散的数字电路组成。
微程序控制部分也可以用组合逻辑控制来代替。
模型机的指令码为8位，根据指令类型的不同，可以有0到2个操作数。
指令码的最低两位用来选择R0-R3寄存器，在微程序控制方式中，用指令码做为微地址来寻址微程序存储器，找到执行该指令的微程序。
而在组合逻辑控制方式中，按时序用指令码产生相应的控制位。
在本模型机中，一条指令最多分四个状态周期，一个状态周期为一个时钟脉冲，每个状态周期产生不同的控制逻辑，实现模型机的各种功能。

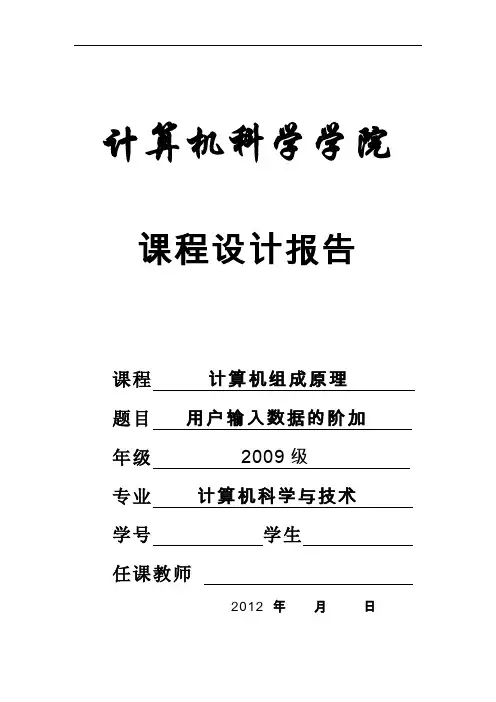

计算机科学学院课程设计报告课程计算机组成原理题目用户输入数据的阶加年级2009级专业计算机科学与技术学号学生任课教师2012 年月日课程设计题目用户输入数据的阶加验收时间2012年2月28日验收地点指导教师小组成员具体分工备注无课题总体设计思想概述在TEC-2000教学计算机仿真软件系统的PC机上，用已有基本指令，运用已经掌握的指令格式、指令操作码编码、寻址方式和指令功能等基本内容，以及教学计算机总体组成和各部件的运行原理，完成扩展新的指令，使新指令能够在教学机上运行。
设计出新扩展指令的微程序段，合理安排到已有基本指令的微程序中。
课题设计目的和原理实验目的：（1）进一步熟悉教学计算机指令格式、指令编码、寻址方式和指令功能；（2）进一步熟悉教学计算机的总体组成和各部件的运行原理，理解指令的执行过程；（3）通过对指令系统的扩展，了解微程序控制器设计和实现的基本过程；（4）思考和讨论微程序控制器的特点并与组合逻辑控制器进行比较。
实验原理：指令由微控制命令组成，可以通过微地址找到。
通过更改下址可以把微程序串联起来。
通过封装组合把一段微程序写成一条扩展的新微指令。
课题设计方案实验方案设计：（一）根据题目内容，把题目转化成数学公式为：N+(N-1)+(N-2)+ (1)这个指令要求的指令之外首先把N的值放入r0寄存器中，结果也在r0中。
（二）实现N+(N-1)+(N-2)+···+1此计数公式的汇编程序为：org 2000hpush r8push r14mvrd r0,X (X为用户自定义的数)mvrd r8,Xmvrr r14,r5h:dec r8add r0,r8jrnz hpop r8pop r14retend（三）把以上程序封装在设置好的扩展指令中，扩展指令为zxd 00111001 46扩展指令的入口地址为38。
（四）根据扩展指令，修改好的新ROM地址单元，如下示：（五） 生成新的ROM 文件，并保存。
