地基处理之人工降低地下水位法[详细]

注意：1、当H0值超过H时，取H0＝H； 2、计算R时，也应以H0代入。
c、承压完整井
R
承压水位
H M
s
不透水层
h
含水层
不透水层
•Q＝2.73KMS/(lgR－lgX0) （m3/d) （1-41） •M――承压含水层厚度（m）
❖ d、承压非完整井环形井点系统涌水量计算：
Q 2.37k Ms lg R lg r
滞水层潜水层承压水层
❖ （二）降水的目的
❖ 1、防止地下水渗入基坑； ❖ 排除雨季流入基坑的地面水。改善施工
条件。 ❖ 2、防止涌水、 ❖ 流砂，保证在较 ❖ 干燥的状态下施工； ❖ 3、防止滑坡、 ❖ 塌方、坑底隆起； ❖ 4、减少坑壁支护 ❖ 结构的水平荷载。
二、集水井法（明沟排水法）
❖ 1、定义：
流带到基坑内。主要发生在细砂、
Q
粉砂、轻亚粘土、淤泥中。
3、流沙的概念 4、流沙的危害； 5、流沙的防治措施
❖ 三、井点降水
❖ 1、定义 ❖ 2、特点 ❖ 效果明显，使土壁稳定、避免流砂、防止隆起、方
便施工；
❖ 可能引起周围地面和建筑物沉降。 ❖ 3、井点类型及适用范围
井点类型渗透系数降水深度最大井距主要原理
=46.25m
23m
❖ e.按（1-40）可以计算出井点系统出水量Q=1353m3/d
❖ 换算基坑总涌水量：1353x(228.4/2(34.8+48.4))
❖ =1857m3/d（1353为假想一个抽水影响半径R，井点半经 X0的井抽出的水，现在要换算为实际情况）
❖ ②井点管数量与间距计算(公式1-43，1-44,1-45)
❖ Q＝1.366K(2H－S)S / (lgR－lgX0) （m3/d）（1-40）

教案4~5-1.3人工降低地下水位

大于5πd。
2）在总管拐弯处及靠近河流处，井点管宜适当加密。
3）在渗透系数小的土中，考虑到抽水使水位降落的时间比较长，
宜使井距缩小。 4）间距应与总管上的接头间距相配合。
建筑工程施工技术
3.1.3 轻型井点的计算
轻型井点抽水设备选择真空泵型号：W5，总管不大于100m；W6，总管不大于120m
生的压力称为动水压力，其性质通过图1—8所示的试验说明。
由上式可知，动水压GD与水力坡度I成正比，水位差越大，动水
压力越大，而渗透路程越长，动水压力越小。
建筑工程施工技术
二、流砂及其防治
2) 外因：动水压力产生流砂现象主要是由于地下水的水力坡度大，即动水压力大，
而且动水压力的方向(与水流方向一致)与土的重力方向相反，
关键，一般选用干净粗砂。
3）井点填砂后，须用粘土封口，以防漏气。
4）地下基础工程(或构筑物)竣工并进行回填土后，停机拆除井点排水设备。
涌水量计算
无压完整井： Q=1.366K(2H-S)S/(㏒R- ㏒X0) 无压非完整井： Q=1.366K(2H0-S)S/(㏒R- ㏒x0) (公式1-22） (公式1-21）
建筑工程施工技术
3.1.3 轻型井点的计算
建筑工程施工技术
3.1.3 轻型井点的计算
在确定井点管间距时，还应考虑以下几点： 1）井距不能过小，否则彼此干扰大，影响出水量，因此井距必须
建筑工程施工技术
一、集水坑降水法
集水坑设置：间距：20-40m 直径或宽度：一般为0.6m-0.8m 深度：随着挖土深度逐渐加深，应经常低于挖土面0.7m-1.0m
坑底构造：铺设碎石滤水层，以免抽水时将砂土抽出
集水坑底与排水沟底高差必须大于0.5m

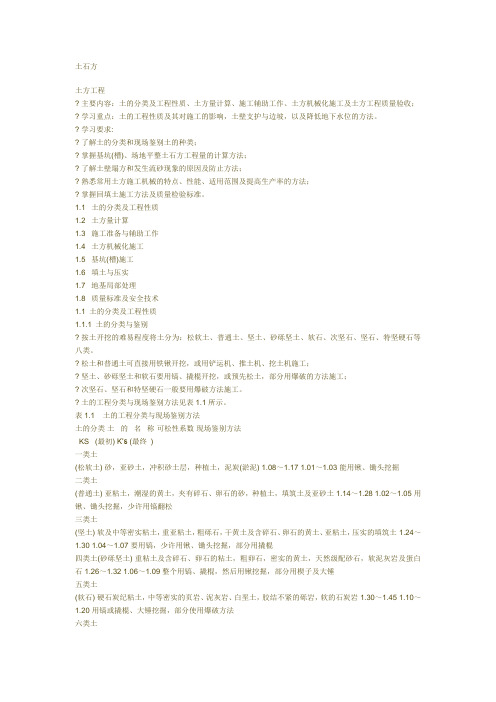

土石方计算方法

土石方土方工程? 主要内容：土的分类及工程性质、土方量计算、施工辅助工作、土方机械化施工及土方工程质量验收；? 学习重点：土的工程性质及其对施工的影响，土壁支护与边坡，以及降低地下水位的方法。

? 学习要求:? 了解土的分类和现场鉴别土的种类；? 掌握基坑(槽)、场地平整土石方工程量的计算方法；? 了解土壁塌方和发生流砂现象的原因及防止方法；? 熟悉常用土方施工机械的特点、性能、适用范围及提高生产率的方法；? 掌握回填土施工方法及质量检验标准。

1.1 土的分类及工程性质1.2 土方量计算1.3 施工准备与辅助工作1.4 土方机械化施工1.5 基坑(槽)施工1.6 填土与压实1.7 地基局部处理1.8 质量标准及安全技术1.1 土的分类及工程性质1.1.1 土的分类与鉴别? 按土开挖的难易程度将土分为：松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚硬石等八类。

? 松土和普通土可直接用铁锹开挖，或用铲运机、推土机、挖土机施工；? 坚土、砂砾坚土和软石要用镐、撬棍开挖，或预先松土，部分用爆破的方法施工；? 次坚石、坚石和特坚硬石一般要用爆破方法施工。

? 土的工程分类与现场鉴别方法见表1.1所示。

表1.1 土的工程分类与现场鉴别方法土的分类土的名称可松性系数现场鉴别方法KS (最初) K’s (最终)一类土(松软土) 砂，亚砂土，冲积砂土层，种植土，泥炭(淤泥) 1.08～1.17 1.01～1.03 能用锹、锄头挖掘二类土(普通土) 亚粘土，潮湿的黄土，夹有碎石、卵石的砂，种植土，填筑土及亚砂土 1.14～1.28 1.02～1.05 用锹、锄头挖掘，少许用镐翻松三类土(坚土) 软及中等密实粘土，重亚粘土，粗砾石，干黄土及含碎石、卵石的黄土、亚粘土，压实的填筑土 1.24～1.30 1.04～1.07 要用镐，少许用锹、锄头挖掘，部分用撬棍四类土(砂砾坚土) 重粘土及含碎石、卵石的粘土，粗卵石，密实的黄土，天然级配砂石，软泥灰岩及蛋白石 1.26～1.32 1.06～1.09 整个用镐、撬棍，然后用锹挖掘，部分用楔子及大锤五类土(软石) 硬石炭纪粘土，中等密实的页岩、泥灰岩、白垩土，胶结不紧的砾岩，软的石炭岩 1.30～1.45 1.10～1.20 用镐或撬棍、大锤挖掘，部分使用爆破方法六类土(次坚石) 泥岩，砂岩，砾岩，坚实的页岩，泥灰岩，密实的石灰岩，风化花岗岩，片麻岩 1.30～1.45 1.10～1.20 用爆破方法开挖,部分用风镐七类土(坚石) 大理岩，辉绿岩，玢岩，粗、中粒花岗岩，坚实的白云岩、砂岩、砾岩、片麻岩、石灰岩，风化痕迹的安山岩、玄武岩 1.30～1.45 1.10～1.20 用爆破方法开挖八类土 (特坚硬石) ) 安山岩，玄武岩，花岗片麻岩，坚实的细粒花岗岩、闪长岩、石英岩、辉长岩、辉绿岩、玢岩 1.45～1.50 1.20～1.30 用爆破方法开挖1.1.2 土的工程性质1.1.2.1 土的含水量土的含水量：土中水的质量与固体颗粒质量之比的百分率。

2023年一级建造师之一建港口与航道工程实务通关测试卷含答案讲解

2023年一级建造师之一建港口与航道工程实务通关测试卷含答案讲解单选题（共20题）1. 在疏浚工程施工组织设计编制中，应根据影响本工程施工的自然因素，确定本工程挖泥船的工况，工况划分为一级至七级，每级工况时间利用率相差（）％。

在疏浚工程施工组织设计编制中，应根据影响本工程施工的自然因素，确定本工程挖泥船的工况，工况划分为一级至七级，每级工况时间利用率相差（）％。

A.1B.5C.10D.15【答案】 B2. 黏聚力c和内摩擦角φ用于土坡和地基的（）。

黏聚力c和内摩擦角φ用于土坡和地基的（）。

A.稳定验算B.承载力验算C.结构计算D.强度计算【答案】 A3. 斜坡堤软土地基上的抛石，当有挤淤要求时，应从（）。

斜坡堤软土地基上的抛石，当有挤淤要求时，应从（）。

A.断面两侧逐渐向中间抛填B.堤的端头由两侧逐渐向中间抛填C.断面中间逐渐向两侧抛填D.堤的端头由中间逐渐向两侧抛填【答案】 C4. 当采用（）进行水平位移观测时，其边长应采用钢尺丈量或电磁波测距仪测定。

当采用（）进行水平位移观测时，其边长应采用钢尺丈量或电磁波测距仪测定。

A.前方交会法B.经纬仪投点法C.视准线法D.极坐标法【答案】 D5. 港口大体积混凝土施工中，可以埋放块石，块石的最大边与最小边之比不应大于（）。

港口大体积混凝土施工中，可以埋放块石，块石的最大边与最小边之比不应大于（）。

A.1.2B.1.5C.2D.3【答案】 C6. 检验批质量合格的标准包括（）。

检验批质量合格的标准包括（）。

A.主要检验项目应全部合格B.主要检验项目中允许偏差的抽查合格率达到80％以上C.一般检验项目中允许偏差的抽检合格率达到90％以上D.一般检验项目的检验合格率达到90％以上【答案】 A7. 关于水下抛石基床整平表面标高允许偏差的说法正确的是（）？关于水下抛石基床整平表面标高允许偏差的说法正确的是（）？A.粗平±100mm 细平±50mm 极细平±20mmB.粗平±100mm 细平±40mm 极细平±20mmC.粗平±150mm 细平±50mm 极细平±30mmD.粗平±150mm 细平±100mm 极细平±30mm【答案】 C8. 海水环境中港航工程混凝土结构的（）受海水氯离子渗透最严重。

人工降低地下水位的详解

人工降低地下水位的详解概述当深度埋置在天然地下水位以下时，在基础施工中常常会遇到地下水的处理问题。

一般认为，基坑开挖要具备以下的必要条件∶首先能保持基坑于燥状态，创造这有利于施工的环境;其次是确保边坡稳定，做到安全施工，如果忽视这些必要条件，其后果是严重的。

有的基坑积水或土质稀软，工人难以立足，无法施工;有的出现"流砂现象"导致边坡塌方，地基土破坏;有的由干基坑土体发生较大的位移，影响邻近建筑物的安全，之所以会出现这些异常情况，都是由地下水已引起的。

所以，在基坑施工中应对地下水检视的处理。

给予应有的重视。

第一节工程中出现的流砂现象及其防治在地下水以下开挖基坑时，地下水会流入基坑，如果有机物为轻亚砂土、粉细砂土时，由于地下水的渗出而带走大量的细微颗粒，在一定的动水双重压力下会产生"流砂现象"，这是纯粹工程地质现象。

一、工程实例1.实例一某水泵站工程，建筑面积9×9米，埋深-5米，地基土为亚粘土、粉细砂互层，地下水位距地表1.5米，人工开挖土方，当挖土深度至2米左右时，基坑显现出来流砂现象，随着开挖深度的增加，基坑涌砂严重，导致土坡失稳，挖至3米再也无法施工，见图2.4.1。

由于大量流砂，地基已被破坏，被迫停止施工，另选水泵站地点。

2.实例二某地下管道工程，基坑断面为15.8×10.4米，开挖深度为一5.80米，土质为亚粘土，淤泥质亚粘土，并夹粉砂层，地热距地表以下1.3米，工程一侧为公路，打入12米深的钢板桩，为了加强其稳定性，在公路另一侧每20米打入锚固桩，用用φ25套米钢筋拉住，而另侧为轻型井点雨量如图2.4.2。

基坑开挖至设计标高后，由于单排井点降水未能满足另一侧没能降水的督促，地下水仍从回流钢板桩缝附流入基坑，并夹带砂粒，产生了流砂现象。

再加上运输机械的负加荷载，使公路下沉并向基坑一侧位移200毫米，公路多处出现纵向裂缝，最大宽度为15厘米。

1.3基坑降水工程报告

• 。
④在回灌井点保护范围内应设置水位观测井，以便根据水位调节回灌水量
1.3基坑支护工程
1.3.3降低地下水方法 • 人工降低地下水的方法分为集水明排和井点降水，集水明排在前面一部分已经进行了介绍，本部分主要介绍井点降水的方法。 • 当高层建筑的深基础或地下室在地下水位以下的含水层中施工时，基坑开挖常遇到地下水涌入或较严重流砂的障碍，即使打板桩和采用大量水泵进行明排水，也不能阻止流砂的涌入，不但坑底不能挖深，而且由于板桩外围的泥土掏空，附近地面下陷，影响邻近建筑等的稳定性。
1.3基坑支护工程
• •
2．截水当采用降水方法对基坑地下水进行控制时，会导致地下水位整体下降，周边建筑物的地基因地下水的减少而产生下沉影响。为了避免对周边的环境造成影响，宜采用截水的方法将周边建筑物地基下的地下水进行截挡，既能保证周边建筑物的地下水位不下降，又能保证基坑安全施工。
•
高层建筑基坑工程的截水常采取设置截水帷幕，它是在基坑开挖前沿基坑四周设置隔水围护壁（隔水帷幕）。截水帷幕的类型有水泥土搅拌桩挡墙、
1.3
基坑降水工程
1.3基坑支护工程
1.3.1地下水的基本特性 • 高层建筑基坑施工过程中，最重要的三个环节是基坑的开挖、基坑的支护和基坑的降水，由于地下水的存在会给基坑的施工带来很大麻烦。为了降低地下水对基坑施工的影响，保证基坑工程的顺利进行，需要对地下水的特性进行了解，为控制地下水创造出更多、更好的办法。
1.3基坑支护工程
• • •
1．地下水的分类根据地下埋藏条件的不同，地下水可分为层间水、潜水和承压水三大类。潜水是埋藏于地表以下第一个稳定隔水层上的地下水，通常所见到的地下水多半是潜水。这种水无压力，属于重力水，能做水平方向流动。当地下水流出地面时就形成泉。

1.3土方工程之地面及基坑(槽)降排水

1.3地面及基坑（槽）降排水在开挖基坑、地槽、管沟或其他土方时，土的含水层常被切断，地下水将会不断渗入坑内，雨期施工时，地面水也会流人坑内。

为了保证施工正常运行，防止边坡塌方和地基承载能力的下降，必须做好基坑降水工作。

1.3.1地下水位降低深度不足问题1.现象地下水位没有降到设计要求，即挖土面以下0.5～1.0m，水不断渗进基坑内；基坑内土的含水量较大、较湿，不利于土方开挖，并引起基坑边坡失稳；坑内有流砂现象出现。

2.原因分析（1）地质与水文地质资料缺乏详细了解调査；收集资料与实际不符；降水设计采用含水层渗透系数不可靠；井点的平面布置、设计降水深度不合理。

（2）降水方案与挖土和基坑围护方案不匹配，施工过程中因土方和围护支撑的拆除影响降水。

（3）施工质量有问题，如井孔垂直度、深度、直径等达不到要求。

3、处理办法（1）对于井点管或滤层淤塞而引起的降水失效，可通过洗井处理（向管内用压力水或压缩空气反复冲洗，疏通），破坏成孔时在孔壁形成的泥皮，并恢复土层透水和井管的降水性能；（2）对于地下水降深与要求相差不大的工程，可根据降深差异的大小，分别采用减少井管之间间距的方法；（3）对于相差较大的工程，需要在原降水系统外，在重新考虑比较合理的降水方法，重新施工。

1.3.2地面沉陷过多问题1.现象在基坑外侧的降低地下水位影响范围内，地基土产生不均匀沉降，导致受其影响的临近建筑物和市政设施发生不均匀沉降，引起不同程度的倾斜、裂缝、甚至断裂、倒塌。

2.原因分析（1）基坑降水开挖时，在基坑四周一定范围内，必然由于水位降落而引起地面沉降。

（2）抽水时，在无承压水等环境下，经过一段时间，在井点周围形成漏斗状的弯曲水面，称为“降水漏斗”。

降水漏斗范围内的地下水降低后，必然造成地面固结沉降，由于漏斗形的降水面不是平面，因而所产生的沉降也不均匀。

（3）水位降低减少土中水对土颗粒的浮托力，使软弱土层受压缩二沉降，降水除了坑外土中的自重应力增大外、坑内外水头差的存在将引发土中渗流。

道路施工中排水措施选择及应用

试论道路施工中排水措施的选择及应用摘要：在市政道路施工过程中排水是一个重要问题，市政排水工程与我们每个人、每个家庭都有着密切关系。

排水系统关键部位的质量好坏，直接影响市政道路的质量好坏。

本文结合笔者多年的施工经验，对道路施工中排水措施和施工方法进行了探讨。

关键词：道路；施工；排水；措施；选择；应用中图分类号：u41文献标识码： a 文章编号：1、排水施工措施1.1排水系统是施工单位在市政道路正式施工前要特别重视的，应事先做好路基两侧排水系统，保证路基在施工期间雨水排除畅通，使得路基地基工作面或路基填筑表面不被雨水浸泡。

1.2施工排水包括排除地下地表水、自由水和雨水。

在道路施工过程中，在挖沟槽或基坑时，土壤的含水层常被切断，地下水将会不断的涌入坑内。

雨季施工时，地面水也会流入基坑内。

为了保证施工正常的运行，防止边坡坍塌和地基承载力下降，做好排水工作尤为重要。

1.3施工排水方法分为明沟排水和人工降低地下水位两种。

1.3.1明沟排水：是指在沟槽或基坑开挖时在其周围筑堤截水或在其内地四周或中央开挖排水沟，将地下水或地面水汇集到集水井内，然后用水泵抽走。

1）施工工艺工艺流程：测量放线→挖集水井→挖排水沟→集水井放竹笼→安装潜水泵→安装排水管→抽水2）较大面积基坑的排水沟截面如下图1.3.2人工降低地下水位：是指在沟槽或基坑开挖之前，预先在基坑周侧埋设一定数量的井点管利用抽水设备将地下水位降至基坑地面以下，形成干槽施工的条件。

1）轻型井点。

安装程序为：井点放线定位→安装高压水泵→凿孔安装埋设井点管→布置安装总管→井点管与总管连接→安装抽水设备→试抽与检查→正式投入降水程序。

2）喷射井点。

施工工艺程序为：设置泵房、安装进排水总管→水冲法或钻孔法成井→安装喷射井点管、填滤料→接通进水、排水总管，并与高压水泵或空气压缩机接通→将各井点管的外管管口与排水管接通，并通到循环水箱→启动高压水泵或空气压缩机抽取地下水→用离心泵排除循环水箱中多余的水→测量观测井中地下水位。

深基坑专项方案

深基坑施工方案1.1. 基坑排水、降水方法在土方开挖过程中，当开挖底面标高低于地下水位的基坑(或沟槽)时，由于土的含水层被切断，地下水会不断渗入坑内。

地下水的存在，非但土方开挖困难，费工费时，边坡易于塌方，而且会导致地基被水浸泡，扰动地基土，造成工程竣工后建筑物的不均匀沉降，使建筑物开裂或破坏。

因此，基坑槽开挖施工中，应根据工程地质和地下水文情况，采取有效地降低地下水位措施，使基坑开挖和施工达到无水状态，以保证工程质量和工程的顺利进行。

基坑、沟槽开挖时降低地下水位的方法很多，一般有设各种排水沟排水和用各种井点系统降低地下水位两类方法，其中以设明(暗)沟、集水井排水为施工中应用最为广泛、简单、经济的方法，各种井点主要应用于大面积深基坑降水。

1.1.1. 集水坑排水法一、排水方法集水坑排水的特点是设置集水坑和排水沟，根据工程的不同特点具体有以下几种方法：1．明沟与集水井排水2．分层明沟排水3．深层明沟排水。

4．暗沟排水5．利用工程设施排水二、排水机具的选用基坑排水广泛采用动力水泵，一般有机动、电动、真空及虹吸泵等。

选用水泵类型时，一般取水泵的排水量为基坑涌水量的 1.5—2倍。

当基坑涌水量Q<20m3／h，可用隔膜式泵或潜水电泵；当Q在20-60m3／h，可用隔膜式或离心式水泵，或潜水电泵；当Q>60 m3／h，多用离心式水泵。

隔膜式水泵排水量小，但可排除泥浆水，选择时应按水泵的技术性能选用。

当基坑涌水量很小，亦可采用人力提水桶、手摇泵或水龙车等将水排出。

1.1.2. 井点降水法在地下水位以下的含水丰富的土层中开挖大面积基坑时，采用一般的明沟排水方法，常会遇到大量地下涌水，难以排干；当遇粉、细砂层时，还会出现严重的翻浆、冒泥、流砂现象，不仅使基坑无法挖深，而且还会造成大量水土流失，使边坡失稳或附近地面出现塌陷，严重时还会影响邻近建筑物的安全。

当遇有此种情况出现，一般应采用人工降低地下水位的方法施工。

地基处理之人工降低地下水位法(44页,清楚明了)

（2）二层轻型井点降水
（3）喷射井点
（4）电渗井点
< 60V的直流电源井点管ຫໍສະໝຸດ 电极（5）管井井点构造
（5）管井井点
（6）深井井点
四、轻型井点降水
1．井点设备井管：φ 38、φ 51，长5～7m（常用6m），无
缝钢管，丝扣连滤管；
滤管：φ 38、φ 51，长1～1.7m，开孔φ 12,开孔率20～25％，包滤网；
滞水层潜水层承压水层
（二）降水的目的
1、防止地下水渗入基坑；排除雨季流入基坑的地面水。改善施工
条件。 2、防止涌水、流砂，保证在较干燥的状态下施工； 3、防止滑坡、塌方、坑底隆起； 4、减少坑壁支护结构的水平荷载。
二、集水井法（明沟排水法）
1、定义：
注意：1、当H0值超过H时，取H0＝H； 2、计算R时，也应以H0代入。
坑下游侧留一段不封闭。用于基坑面积较大时。
（2）高程布置（上图）
井管埋深计算：H埋≥H1＋h＋iL。 H1――埋设面至坑底距离； h――降水后水位线至坑底最小距离（一般可取0.5～1m）；
i――地下水降落坡度，环状1/10，线状1/5；
L――井管至基坑中心（环状）或另侧（线状）距离。
注意，当H埋>6m时：降低埋设面；采用二级井点；改用其它井点（如管井井点、深井井点等）。
3．计算涌水量Q：（单个井点、环状井点系统）
（1）判断井型（图）
按照滤管与不透水层的关系：完整井――到不透水层非完整井――未到不透水层.
按照是否承压水层：承压井无压井
综合类型：无压完整井，无压非完整井，承压完整井，承压非完整井，如下图：

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

返回
（2）井点管数量与井距的确定
确定井管数量先要确定单根井管的出水量。
单根井管的最大出水量为
式中：
q 65 dlK
d——滤管直径（m）；
1 3
q——单根井管的最大出水量（m3/d）；
L——滤管长度（m）；
Κ ——渗透系数（m/d）。
▲井点最少数量由下式确定：
Q n 1.1 q
井点管最大间距为：
• 当水井底部达到不透水层时称完整井；否则，称为非完整井。水井的类型不同，其涌水量计算的方法亦不相同（见图135、图1－36）。
a)无压完整井 b)无压非完整井
c)承压完整井 b)承压非完整井图1-35 水井种类
▲无压完整井的环状井点系统涌水量计算
2H S S Q 1.366 K lg R lg X 0
X 0 = F/
1/ 2
▲无压非完整井的环状井点系统涌水量计算
• 在实际工程中往往会遇到无压不完整井的井点系统，这时地下水不仅从井的侧面流入，还从井底渗入，因此涌水量要比完整井大。为了简化计算，仍可采用上式，仅将式中H换成有效深度H0；H0 可查下表1-10 ，当算得的H0大于实际含水层的厚度H时，则仍取H值。
1.3 人工降低地下水位
• 回顾上次课的重点和难点：
1、土的工程性质
2、土壁支护
3、土钉支护
▲人工降低地下水位的方法有两种：
一、集水坑降水法二、井点降水法
三、轻型井点降水
前进
一、集水坑降水法
集水坑降水法是
在基坑开挖过程中，在坑底设置集水坑，并沿坑底的周围或中央开挖排
水沟，使水流入集水坑中，然后用水泵抽水（图1－37）, 抽出的水应及时引开，防止倒流。
■轻型井点降水
1. 轻型井点的设备组成
2.
3.
轻型井点布置
轻型井点计算
返回
轻型井点降水
轻型井点降水
1.
轻型井点的设备组成
轻型井点设备由管路系统和抽水设备
组成管路系统包括滤管、井点管、弯联管
及总管等。
◆滤管
滤管是井点设备的一个重要部分。滤管的直径宜为50 mm，长度为1.0或1.5m，管壁上钻有直径为13～19 mm的按梅花状排列的滤孔，滤孔面积为滤管表面积的20 ％～25 %。滤管外包两层滤网（图1－ 13），内层细滤网一采用每厘米30～40眼的铜丝布或尼龙丝布，外层粗滤网采用每厘米5～10眼的塑料纱布。
3～ 6
6～12 根据选用的井点确定
管井井点
喷射井点深井井点
20～200
0.1～2 10～250
3～ 5
8～20 ＞15
三、轻型井点降水
轻型井点法就是沿基坑的四周将许多直径较细的井点管埋入地下蓄水层内，井点管的上端通过弯联管与总管相连接，利用抽水设备将地下水从井点管内不断抽出，可将原有地下水位降至坑底以下，如图1－39所示。
防治流砂有如下具体措施：
（1）枯水期施工
（2）抛大石块法
（3）打钢板桩法
（4）水下挖土法
（5）人工降低地下水位法(井点法)
（6）地下连续墙
返回
二、井点降水
井点降水法就是在基坑开挖前，预先在基坑四周埋设一定数量的滤水管（井），利用抽水设备从中抽水，使地下水位降到坑底以下；在基坑开挖过程中仍不断抽水，使所挖的土始终保持干燥状态，从根本上防止流砂发生。
◆弯联管
弯联管宜用透明塑料管（能随时看到井点管的工作情况）或橡胶软管。
◆总管
总管宜采用直径为100～127 mm的钢管，每节长度为4m的无缝钢管，其上每隔0.8m或 1.2m设计有下个与井点管连接的短接头。
返回
2.
轻型井点布置
轻型井点布置根据基坑大小与深度、土质、地下水位高低与流向、降水深度要求等确定。井点布置得是否恰当，对井点使用效果影响较大。
表1-10 有效带的深度H0值
S’/(S’+ l ) H0 0.2 1.3(S’+ l ) 0.3 1.5(S’+ l ) 0.5 1.7(S’+ l ) 0.8 1.85(S’+ l )
注：1.S’为井点管中水位降落值；l 为滤管长度； 2.当计算的S’/(S’+ l )处于两档之间时，可采用插值法计算。
井点降水法有轻型井点、喷射井点、管
井井点、深井井点及电渗井点等，可根据
各井点降水法的适用范围见表1－8。
表1-8 各种井点的适用范围
井点类别土的渗透系数（m/d）降低水位深度/m
单层轻型井点
多层轻型井点电渗井点
0.1～50
0.1～50 ＜0.1
10～30
32.4～52.2 30～55 65～110
34.5～24
21.5～15.6 35.5～28.8 22.6～17.1
8.7～5.7
6.5～5.0 7.0～3.0 5
4.5
4.5 7.0 10.0
注：2B19表示进水口直径为2英寸，总扬程为19m（最佳工作时）的单级离心泵。B型是BA的改进型，性能基本相同。
程和功率等。
表1－7 常用离心泵性能
型号 B BA 流量/（m3/h）总扬程/m 最大吸水扬电动机功率 /kW 程/m
B17
2B19
BA－6
2BA－9
6～14
11～25
20.3～14
21～16
6.6～6.0
8.0～6.0
1.7
2.8
2B31
3B19 3B33 4B20
2BA－6
3BA－13 3BA－9 4BA－18
井点管的埋设
井点管的埋设
排水沟设置
井点降水
井点降水——排水
井点降水
• 轻型井点安装完毕后，需进行试抽，以便检查抽水设备运转是否正常，管路有无漏气。
• 轻型井点使用时，一般应连续抽水，（特别是开始阶段）。
• 抽水过程中，应调节离心泵的出水量，使抽吸排水保持均匀，达到细水长流。正常的出水规律是 “先大后小，先混后清”。真空度是判断井点系统工作情况是否良好的尺度，必须经常观察检查。
式中：
L1 D n
L1——总管长度（m）； 1.1——考虑井点堵塞等因素的井点管备用系数。
• 求出的管距应大于1.5d，小于2m，并应与总管接头的间距（0.8m或1.2m）相吻合（并由此反求n）。
返回
（3）抽水设备的选择
• 常用的真空泵有干式（往复式）真空泵和湿式（旋转式）真空泵两种。
• 干式真空泵由于其排气量大，所以在轻型井点中采用较多，但要采取措施，以防水分渗入真空泵。
式中:Q——井点系统的涌水量（m3/d）； Κ ——土壤的渗透系数（m/d）
最好通过现场扬水试验确定，也可查表；
H——含水层厚度（m）； R——抽水影响半径（m）；
S HK R=1.955
1/2
S——不利点的水位降落值（m）； X0——环状井点系统的假想圆半径(m), F——环状井点系统所包围的面积。
3.
流砂及其防治
当基坑挖到地下水位以下，又采用坑内抽水时，有时坑底下面的土会形成流动状态，随地下水一起涌进基坑内，这种现象称为流砂。
根据水在土中渗流的分析和实践经验可知，流砂的产生与动水压力的大小和方向有关，因此在基坑开挖过程中，防治流砂的途径有三种：一是减小或平衡动水压力；二是设法使动水压力方向向下；三是截断地下水流。
• 湿式真空泵具有重量轻、振动小、容许水分渗入等优点，但排气量小，宜在粉砂和粘性土中使用。
• 抽水设备一般都已固定型号，如真空泵有W5、W6型。真空泵在抽水过程中所需的最低真空度hk，可由降水深度及各项水头损失计算得到。 hk=10（h+Δ h）（KPa）
式中:
h——降水深度（m），近似取集水总管至滤管的深度； Δ h——水头损失值（m），包括进入滤管的水头损失、管路阻力及漏气损失等，近似取1~1.5m。
▲ 根据上式算出的H值+井点外露长度，如大于降水深度6m，
则应降低总管平台面标高以适应降水深度要求。 ▲当一层轻型井点达不到降水深度要求时，可根据土质情况，先用其他方法降水（如集水坑降水），然后将总管安装在原有地下水位线以下，以增加降水深度；或采用二层轻型井点，即挖去第一层井点所疏干的土，
1.
集水坑设置
集水坑应设置在基础范围以外，地下水流的上游。根据地下水量大小、基坑平面形状及水泵能力，应每隔20～ 40m设置一个集水坑。
集水坑的直径或宽度一般为0.6～0.8m，深度随着挖土的加深而加深，要保持低于挖土面0.7～1.0m，井壁可用竹、木等简易加固。当基坑挖至设计标高后，井底应保持低于坑底1～2m，并铺设碎石滤水层，以免在抽水时间较长时将泥砂抽出，同时防止井底的土被搅动。
（1）平面布置
◆单排布置
当基坑或沟槽宽度小于6m且降水深度不超过5m时，一般可采用单排线状井点，布置在地下水流的上游一侧，其两端的延伸长度一般以不小于坑（槽）宽为宜（下图）。
◆双排布置
如基坑宽度大于6m或土质不良，则宜采用双排井点。当基坑面积较大时，宜采用环形井点（见下图）；有时为了施工需要，也可留出一段（地下水流下游方向）不封闭。井点管距离基坑壁一般不宜小于0.7～1.0m，以防局部发生漏气。井点管间距应根据土质、降水深度、工程性质等按计算或经验确定，一般采用0.8～1.6m，靠近河流处与总管四角部位，井点应适当加密。
然后再在底部装设第二层井点。
返回
3.
轻型井点计算
（1）井点系统涌水量计算
（2）确定井点管数量与井距
（3）抽水设备的选择
（4）井点管的埋设与使用（5）实例
返回
