【CN110384574A】一种个体化的3D打印胸腰椎侧方入路椎间融合器的方法【专利】

专利名称：一种胸腰椎椎间融合器专利类型：实用新型专利
发明人：胡晓文,吴忆峰,韦冬
申请号：CN201721366619.X 申请日：20171020
公开号：CN209004337U
公开日：
20190621
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种胸腰椎椎间融合器，该椎间融合器为通过3D打印机将钛合金材料一体打印成型的结构件，由上下贯通的融合器本体以及被融合器本体包围所形成的植骨区组成；融合器本体的环形壁上在上下和前后方向上密集设置有通孔；融合器本体的环形壁上还优选设有齿面切槽；融合器本体的左壁优选设有器械槽和器械孔，而右壁的内表面优选设有盲孔。

本实用新型提供的胸腰椎椎间融合器强度较高，且融合器本体的孔隙率达到50%至80%，有利于骨质生长，能够满足胸腰椎间融合手术的需求。

申请人：常州华森医疗器械有限公司
地址：213164 江苏省常州市武进高新区西湖路9号
国籍：CN
代理机构：常州市江海阳光知识产权代理有限公司
代理人：翁坚刚
更多信息请下载全文后查看。

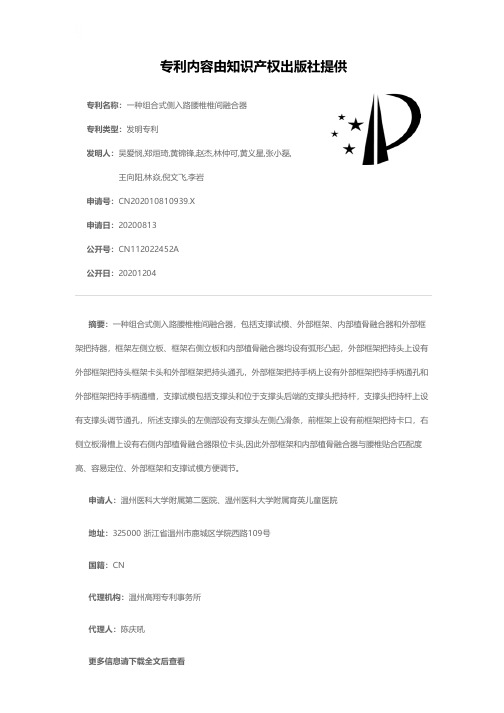

专利名称：一种组合式侧入路腰椎椎间融合器
专利类型：发明专利
发明人：吴爱悯,郑烜琦,黄锦锋,赵杰,林仲可,黄义星,张小磊,王向阳,林焱,倪文飞,李岩
申请号：CN202010810939.X
申请日：20200813
公开号：CN112022452A
公开日：
20201204
专利内容由知识产权出版社提供
摘要：一种组合式侧入路腰椎椎间融合器，包括支撑试模、外部框架、内部植骨融合器和外部框架把持器，框架左侧立板、框架右侧立板和内部植骨融合器均设有弧形凸起，外部框架把持头上设有外部框架把持头框架卡头和外部框架把持头通孔，外部框架把持手柄上设有外部框架把持手柄通孔和外部框架把持手柄通槽，支撑试模包括支撑头和位于支撑头后端的支撑头把持杆，支撑头把持杆上设有支撑头调节通孔，所述支撑头的左侧部设有支撑头左侧凸滑条，前框架上设有前框架把持卡口，右侧立板滑槽上设有右侧内部植骨融合器限位卡头,因此外部框架和内部植骨融合器与腰椎贴合匹配度高、容易定位、外部框架和支撑试模方便调节。

申请人：温州医科大学附属第二医院、温州医科大学附属育英儿童医院
地址：325000 浙江省温州市鹿城区学院西路109号
国籍：CN
代理机构：温州高翔专利事务所
代理人：陈庆吼
更多信息请下载全文后查看。

专利名称：3D打印椎间融合器及其装配固定方法专利类型：发明专利
发明人：刘忠军,邬春晖,刘吉明,高亚军
申请号：CN201711387067.5
申请日：20171220
公开号：CN107890384A
公开日：
20180410
专利内容由知识产权出版社提供
摘要：本发明涉及一种3D打印椎间融合器及其装配固定方法，将两个锁定架背向设置，使导向架的顶部和底部分别嵌入两个锁定板上，锁定架与导向架通过导向槽与导向块相配合。

然后将装配好的锁定架及导向架放入固定架内，使调节杆的一端贯穿固定架并伸入固定架内，得到装配好的3D打印椎间融合器。

将装配好的3D打印椎间融合器装配固定到宿主体内，转动调节杆，调节杆能够推动导向架相对于固定架沿第一方向移动，导向架通过导向块及导向槽带动两个锁定架相对于固定架沿第二方向移动，以使尖端伸出于固定架的侧壁，第一方向与第二方向呈预设角度设置，从而使锁定凸台的尖端嵌入宿主的椎体内，从而将该融合器固定，可以有效避免融合器产生移位现象。

申请人：山东威高骨科材料股份有限公司
地址：264209 山东省威海市旅游度假区香江街26号
国籍：CN
代理机构：广州华进联合专利商标代理有限公司
代理人：曾旻辉
更多信息请下载全文后查看。

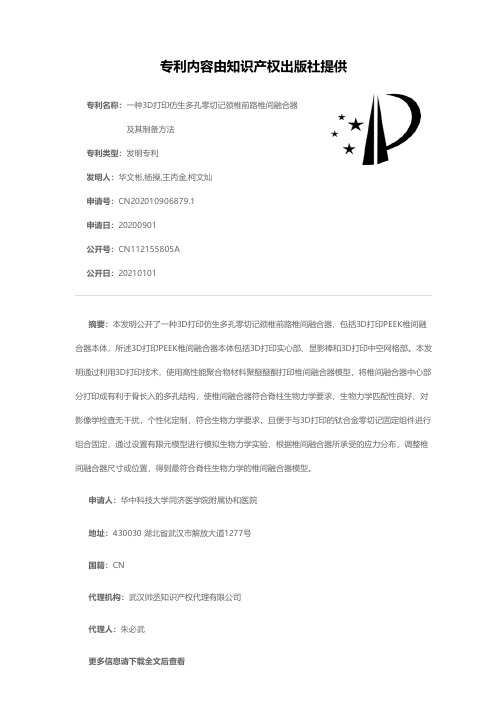

专利名称：一种3D打印仿生多孔零切记颈椎前路椎间融合器及其制备方法
专利类型：发明专利
发明人：华文彬,杨操,王丙金,柯文灿
申请号：CN202010906879.1
申请日：20200901
公开号：CN112155805A
公开日：
20210101
专利内容由知识产权出版社提供
摘要：本发明公开了一种3D打印仿生多孔零切记颈椎前路椎间融合器，包括3D打印PEEK椎间融合器本体，所述3D打印PEEK椎间融合器本体包括3D打印实心部、显影棒和3D打印中空网格部。

本发明通过利用3D打印技术，使用高性能聚合物材料聚醚醚酮打印椎间融合器模型，将椎间融合器中心部分打印成有利于骨长入的多孔结构，使椎间融合器符合脊柱生物力学要求，生物力学匹配性良好、对影像学检查无干扰，个性化定制，符合生物力学要求，且便于与3D打印的钛合金零切记固定组件进行组合固定，通过设置有限元模型进行模拟生物力学实验，根据椎间融合器所承受的应力分布，调整椎间融合器尺寸或位置，得到最符合脊柱生物力学的椎间融合器模型。

申请人：华中科技大学同济医学院附属协和医院
地址：430030 湖北省武汉市解放大道1277号
国籍：CN
代理机构：武汉帅丞知识产权代理有限公司
代理人：朱必武
更多信息请下载全文后查看。

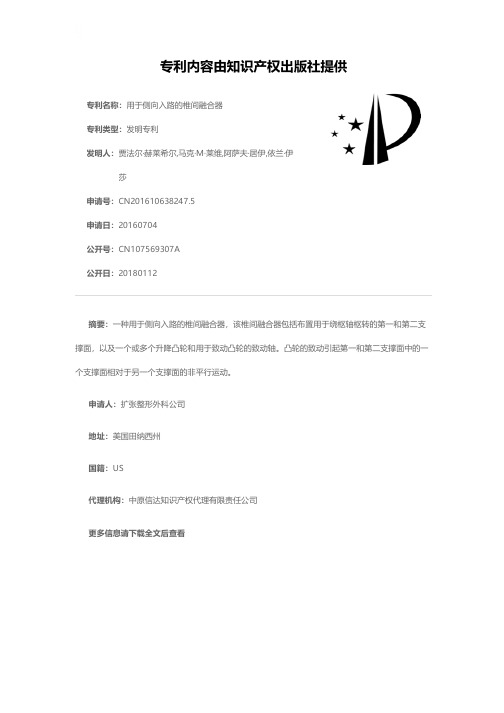

专利名称：用于侧向入路的椎间融合器
专利类型：发明专利
发明人：贾法尔·赫莱希尔,马克·M·莱维,阿萨夫·居伊,依兰·伊莎
申请号：CN201610638247.5
申请日：20160704
公开号：CN107569307A
公开日：
20180112
专利内容由知识产权出版社提供
摘要：一种用于侧向入路的椎间融合器，该椎间融合器包括布置用于绕枢轴枢转的第一和第二支撑面，以及一个或多个升降凸轮和用于致动凸轮的致动轴。

凸轮的致动引起第一和第二支撑面中的一个支撑面相对于另一个支撑面的非平行运动。

申请人：扩张整形外科公司
地址：美国田纳西州
国籍：US
代理机构：中原信达知识产权代理有限责任公司
更多信息请下载全文后查看。

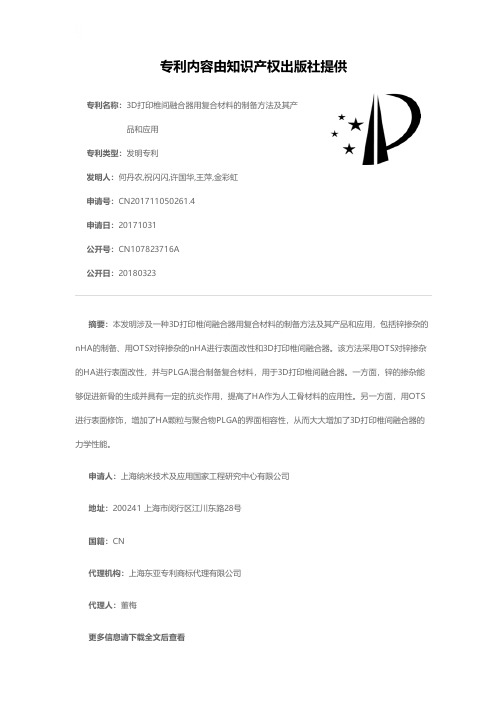

专利名称：3D打印椎间融合器用复合材料的制备方法及其产品和应用
专利类型：发明专利
发明人：何丹农,祝闪闪,许国华,王萍,金彩虹
申请号：CN201711050261.4
申请日：20171031
公开号：CN107823716A
公开日：
20180323
专利内容由知识产权出版社提供
摘要：本发明涉及一种3D打印椎间融合器用复合材料的制备方法及其产品和应用，包括锌掺杂的nHA的制备、用OTS对锌掺杂的nHA进行表面改性和3D打印椎间融合器。

该方法采用OTS对锌掺杂的HA进行表面改性，并与PLGA混合制备复合材料，用于3D打印椎间融合器。

一方面，锌的掺杂能够促进新骨的生成并具有一定的抗炎作用，提高了HA作为人工骨材料的应用性。

另一方面，用OTS 进行表面修饰，增加了HA颗粒与聚合物PLGA的界面相容性，从而大大增加了3D打印椎间融合器的力学性能。

申请人：上海纳米技术及应用国家工程研究中心有限公司
地址：200241 上海市闵行区江川东路28号
国籍：CN
代理机构：上海东亚专利商标代理有限公司
代理人：董梅
更多信息请下载全文后查看。

专利名称：一种基于3D打印的仿生多孔椎间融合器专利类型：实用新型专利
发明人：杨操,王丙金,陈成,华文彬,柯文灿
申请号：CN201922186524.5
申请日：20191209
公开号：CN211658428U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于3D打印的仿生多孔椎间融合器，包括主体、楔角及圆角，所述主体一端设置楔角，所述楔角远离主体连接端的一侧设置圆角，所述主体、楔角及圆角之间固定连接，主体上表面设置凸起，本实用新型结构简单，设计合理，符合大规模工业生产的要求，一体成型，避免了融合器本身需要连接件/紧固器的设置，便于安装/拆取，结构能够有效加速融合器在人体内的溶解融合速率，能够直接溶解在人体内，避免了融合器取出过程中对人体造成的二次伤害，本实用新型广泛适用于医疗行业。

申请人：华中科技大学同济医学院附属协和医院
地址：430022 湖北省武汉市江汉区解放大道1277号
国籍：CN
更多信息请下载全文后查看。
