数字电路试题及答案一、选择题（每题10分，共20分）1. 下列数字电路元件中，属于组合逻辑的是A. 集线器B. 隧道二极管C. 寄存器D. D触发器答案：A2. 十进制数 8 的二进制表示形式为A. 1010B. 1110C. 1000D. 1001答案：C3. 十六进制数 B 的二进制表示形式为A. 1010B. 1101C. 1111D. 1011答案：D4. 以下哪个逻辑门的输出是其他逻辑门输出的非A. 与门B. 或门C. 非门D. 异或门答案：C二、填空题（每题10分，共20分）1. 使用 2 输入 AND 门，将 A 和 B 两个开关输入，如果 A 和 B 均为高电平时，输出为________答案：高电平2. 使用 2 输入 OR 门，将 A 和 B 两个开关输入，如果 A 和 B 中有一个或两个为高电平时，输出为________答案：高电平3. 使用 2 输入 XOR 门，将 A 和 B 两个开关输入，如果 A 和 B 中只有一个为高电平时，输出为________答案：高电平4. 使用 2 输入 NAND 门时，输出为低电平的条件是________答案：A 和 B 均为高电平三、简答题（每题20分，共40分）1. 请简述组合逻辑和时序逻辑的区别。

答案：组合逻辑是指电路的输出仅由当前时刻的输入确定，与之前的输入无关。

组合逻辑电路的输出仅取决于输入信号的组合，对于相同的输入，始终保持相同的输出。

而时序逻辑是指电路的输出除了与当前输入有关外，还与之前的输入和输出有关。

时序逻辑电路的输出不仅取决于输入信号的组合，还受到电路之前状态的影响。

2. 请简述二进制和十六进制之间的转换原理。

答案：二进制是一种基于2的数制，只有两个数位 0 和 1。

而十六进制是一种基于16的数制，包含了 0 到 9 的数字和 A 到 F 的六个字母。

进行二进制到十六进制的转换时，将二进制数按照每四位分组，然后将每个四位二进制数转换为相应的十六进制数，最终得到的十六进制数就是对应的表示。

目录26 = 64，28 = 256，29 = 512，210 = 1024，220 = 1024K = 1M 选择题TTLTTL电路如图所示, TTL电路实现逻辑功能Y=（）。

答案:ATTL电路如图所示，其输出的逻辑函数Y=（）。

P22 P77 或非门(电阻相当于输入高电平1)答案:ATTL电路如图所示，其逻辑函数Y=（）。

P24 P77 异或门答案:BTTL电路如图所示，其逻辑函数Y=（）。

P22 P77 与非门答案:A如图所示TTL电路实现的逻辑关系是（）答案:D可以用作模拟开关，被称为双向开关的器件是（）A.TTL三态门B.TTL与非门C.CMOS异或门D.CMOS传输门答案:D选择题真值表逻辑功能若采用正逻辑，如下真值表所表示的逻辑功能是（）答案:D若采用正逻辑，如下真值表所表示的逻辑功能是（）。

答案:A若采用正逻辑，如下真值表所表示的逻辑功能是（）答案:C答案:B答案:B选择题存储器触发器只读存储器ROM的存储矩阵是（）。

A.与阵列B.或阵列C.三态控制端D.与非阵列答案:B2048×8位的RAM有（）位地址线。

2048 = 211A.8B.10C.11D.12答案:C1024×4位的RAM有（）位数据线。

A.2B.4C.8D.16答案:B以下器件中具有脉冲鉴幅功能的器件是（）。

A.反相器B.译码器C.施密特触发器D.单稳态触发器答案:Cn位寄存器由（）个触发器构成。

A.2B.nC.2nD. 2 n答案:B将T触发器接成如图所示电路，其特性方程Q n+1 =（）答案:D将JK触发器接成图中所示电路，其次态逻辑表达式：Q n+1=( )答案:B将D 触发器接成如图所示电路，其特性方程Qn+1=（ ）答案:D同步时钟RS 触发器与边沿RS 触发器具有（ ）。

A.相同的逻辑功能 B.相同的电路结构 C.相同的触发脉冲 D.相同的输出波形 答案:A选择题某二位时序电路的状态转换图如下所示，可以判断该时序电路是（ ）A.二进制加法计数器B.二进制减法计数器C.二位环型计数器D.三进制计数器 答案:A三位二进制计数器的有效状态数为（ ） A.2 B.3 C.6 D.8 答案:DDAC实现的功能是( )A.反相输出B.数模转换C.模数转换D.输出缓冲答案:B以下所列器件中，能实现模数转换的是（）A.双积分型ADCB.集成DACC.权电阻DACD.PROM答案:A如图所示电路，该电路为（）A.二极管与门B.二极管或门C.MOS管反相器D.CMOS与非门答案:A组合逻辑电路中的竞争冒险现象是由于 ( )所引起的。

数字电路试题及答案一、选择题1. 数字电路中，下列哪种逻辑门属于非门？A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪种编码方式是唯一的一种无歧义性编码？A. 8421编码B. 2421编码C. 余3码D. 灰码答案：D3. 数字电路中，下列哪种触发器具有置位和复位功能？A. D触发器B.JK触发器C. RS触发器D. T触发器答案：C4. 数字电路中，下列哪种寄存器可以实现串行输入、串行输出？A. 移位寄存器B. 计数器C. 锁存器D. 寄存器答案：A5. 下列哪种数字电路可以实现数据的并行输入、串行输出？A. 并行输入/并行输出寄存器B. 串行输入/串行输出寄存器C. 并行输入/串行输出寄存器D. 串行输入/并行输出寄存器答案：C二、填空题6. 数字电路中的基本逻辑门有______、______、______。

答案：与门、或门、非门7. 数字电路中的组合逻辑电路有______、______、______等。

答案：编码器、译码器、多路选择器8. 数字电路中的时序逻辑电路有______、______、______等。

答案：触发器、计数器、寄存器9. 数字电路中的触发器按功能可分为______、______、______、______。

答案：RS触发器、D触发器、JK触发器、T触发器10. 数字电路中的计数器按计数方式可分为______、______。

答案：同步计数器、异步计数器三、判断题11. 逻辑门电路的输出与输入之间具有一一对应关系。

（）答案：√12. 组合逻辑电路在任何时刻的输出仅取决于当时的输入信号。

（）答案：√13. 时序逻辑电路的输出不仅取决于当前的输入信号，还与电路的前一个状态有关。

（）答案：√14. 触发器具有记忆功能，可以存储一位二进制信息。

（）答案：√15. 计数器可以用来计算输入脉冲的个数，但不能用于分频。

（）答案：×（计数器也可以用于分频）四、简答题16. 简述组合逻辑电路与时序逻辑电路的区别。

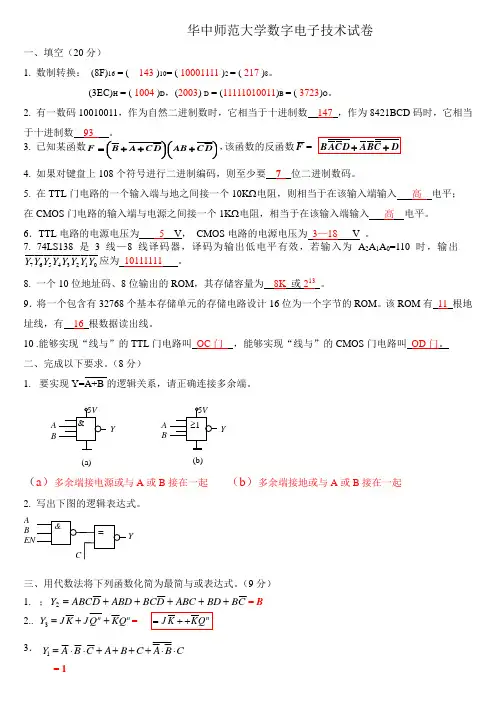

D C B A D C A B ++C B A C B A C B A Y ⋅⋅++++⋅⋅=1华中师范大学数字电子技术试卷一、填空（20分）1. 数制转换： (8F)16 = ( 143 )10= ( 10001111 )2 = ( 217 )8。

(3EC)H = ( 1004 )D ，(2003) D = (11111010011)B = ( 3723)O 。

2. 有一数码10010011，作为自然二进制数时，它相当于十进制数 147 ，作为8421BCD 码时，它相当于十进制数 93 。

3. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F = 4. 如果对键盘上108个符号进行二进制编码，则至少要 7 位二进制数码。

5. 在TTL 门电路的一个输入端与地之间接一个10K Ω电阻，则相当于在该输入端输入 高 电平； 在CMOS 门电路的输入端与电源之间接一个1K Ω电阻，相当于在该输入端输入 高 电平。

6．TTL 电路的电源电压为 5 V ， CMOS 电路的电源电压为 3—18 V 。

7. 74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为 10111111 。

8. 一个10位地址码、8位输出的ROM ，其存储容量为 8K 或213 。

9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。

该ROM 有 11 根地址线，有 16 根数据读出线。

10 .能够实现“线与”的TTL 门电路叫 OC 门 ，能够实现“线与”的CMOS 门电路叫 OD 门。

二、完成以下要求。

（8分）1. 要实现Y=A+B 的逻辑关系，请正确连接多余端。

（a ）多余端接电源或与A 或B 接在一起 （b ）多余端接地或与A 或B 接在一起2. 写出下图的逻辑表达式。

《数字电路》试卷及答案一、【单项选择题】 ( 本大题共20 小题，每题 2 分，共40 分) 在每题列出的四个选项中只有一个选项是切合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、关于钟控 RS触发器，若要求其输出“ 0”状态不变，则输入的RS信号应为（ A）。

[A] RS=X0[B] RS=0X[C] RS=X1[D] RS=1X2、以下各电路中，（ B）能够产生脉冲准时。

[A]多谐振荡器[B]单稳态触发器[C]施密特触发器[D]石英晶体多谐振荡器3、以下逻辑电路中为时序逻辑电路的是（C）。

[A]变量译码器[B]加法器[C]数码存放器[D]数据选择器4、同步时序电路和异步时序电路比较，其差别在于后者（B）。

[A]没有触发器[B]没有一致的时钟脉冲控制[C]没有稳固状态[D]输出只与内部状态相关5、当用专用输出构造的PAL设计时序逻辑电路时，一定还要具备有（A）。

[A]触发器[B]晶体管[C] MOS 管[D]电容6、能将输出端直接相接达成线与的电路有（C）。

[A] TTL 与门[B]或门[C]三态门[D]三极管非门7、 TTL 与非门的剩余脚悬空等效于（A）。

[A] 1[B] 0[C] Vcc[D] Vee8、以下哪一条不是除去竟争冒险的举措（B）。

[A]接入滤波电路[B]利用触发器[C]加当选通脉冲[D]改正逻辑设计9、主从触发器的触发方式是（D）。

[A] CP=1[B] CP上涨沿[C] CP 降落沿[D]分两次办理10、组合型 PLA 是由（ A）组成。

[A]与门阵列和或门阵列[B]一个计数器[C]一个或阵列[D]一个存放器11、以下四个数中，最大的数是（B）。

[A] (AF) 16[B] (001010000010)8421BCD[C] (10100000) 2[D] (198) 1012、触发器有两个稳态，储存8 位二进制信息要（B）个触发器。

[A] 2[B] 8[C] 16[D] 3213、以下门电路属于双极型的是（A）。

华中师范大学网络教育学院《数字电路》练习测试题库及答案一、单项选择题。

1、在下列逻辑电路中，不是组合逻辑电路的是------ 。

A. 译码器B. 编码器C. 全加器D. 寄存器2、时序电路可以由____________组成。

A.门电路B. 触发器或门电路C. 触发器或触发器和门电路的组合3、时序电路输出状态的改变____________。

A. 仅与该时刻输入信号的状态有关B. 仅与时序电路的原状态有关C. 与以上两者皆有关4、组合电路的竞争和险象是指___________。

A. 输入信号有干扰时，在输出端产生了干扰脉冲B. 输入信号改变状态时，输出端可能出现的虚假信号C. 输入信号不变时，输出端可能出现的虚假信号5、仅具有“置0” “置1”功能的触发器叫___________。

A. JK触发器B. RS触发器C. D触发器6、译码电路的输入量是____________。

A. 二进制B. 十进制C. 某个特定的输入信号7、由n个JK触发器构成的扭环形计数器，其有效计数状态共有___________个A．n；B．2的n次方；C．2n8、编码电路和译码电路中，____________电路的输出是二进制代码。

A. 编码B. 译码C. 编码和译码9、ROM是指_____________。

A. 随机读写存储器B. 只读存储器C. 不可擦除式只读存储器D. 可擦可编程只读存储器10、寄存器在电路组成上的特点是____________。

A. 有CP输入端，无数据输入端B. 有CP输入端和数据输入端C. 无CP输入端，有数据输入端11、组合电路的竞争和险象是指___________。

A. 输入信号有干扰时，在输出端产生了干扰脉冲B. 输入信号改变状态时，输出端可能出现的虚假信号C. 输入信号不变时，输出端可能出现的虚假信号12、若使JK 触发器仅有翻转功能，控制端J 、K 正确接法是___________。

A ．J= K= Q nB ．J=K=1C ．J=K=013、逻辑函数中的最小项_______________。

【奥鹏】19春华师《数字电路》在线作业
试卷满分:100 试卷得分:100
一、单选题（共30题，60分）
1、常用的BCD码有().
A奇偶校验码
B格雷码
C8421码
D汉明码
[仔细阅读以上试题，并作出选择]
正确选择：C
2、在下列逻辑电路中，不是组合逻辑电路的有（）A译码器
B编码器
C全加器
D寄存器
[仔细阅读以上试题，并作出选择]
正确选择：D
3、一位十六进制数可以用()位二进制数来表示
A1
B2
C4
D16
[仔细阅读以上试题，并作出选择]
正确选择：C
4、下列逻辑电路中为时序逻辑电路的是（）
A变量译码器
B加法器
C数码寄存器
D数据选择器
[仔细阅读以上试题，并作出选择]
正确选择：C
5、与十进制数（53.5）10等值的数或代码为(). A(01010011.0101)8421BCD
B(36.8)16
C(100101.1)2
D(65.7)8
[仔细阅读以上试题，并作出选择]
正确选择：A。

数字电路试题及答案一、选择题1. 数字电路中最基本的逻辑门是以下哪一个？A. 与非门B. 或非门C. 与门D. 异或门答案：C2. 在二进制数系统中，用三个比特（bit）可以表示多少个不同的数值？A. 4B. 6C. 8D. 10答案：C3. 下列哪个触发器具有记忆功能？A. 组合逻辑B. 时序逻辑C. D型触发器D. T型触发器答案：C4. 在数字电路中，"0" 和 "1" 分别代表什么逻辑状态？A. 低电平 / 高电平B. 高电平 / 低电平C. 接地 / 供电D. 禁用 / 启用答案：A5. 以下哪种类型的逻辑门是使用晶体管实现开关功能的？A. 模拟门B. 数字门C. 模拟数字门D. 晶体管逻辑门答案：D二、填空题1. 在数字电路中，一个______门输出的高电平可以驱动多个输入端，而不会改变输出电平。

答案：或门2. _______是数字电路设计中的一种基本方法，它将复杂的电路分解为更简单的子电路。

答案：模块化设计3. 在数字电路中，一个______触发器在时钟信号的上升沿改变状态，而______触发器在下降沿改变状态。

答案：D型；JK型4. 一个4位二进制计数器的最大输出值是______。

答案：155. 在数字电路中，______是一种用于存储数据的电路，它可以在没有时钟信号的情况下保持信息。

答案：触发器三、简答题1. 请简述数字电路与模拟电路的主要区别。

答：数字电路处理的是离散的信号，通常只有两种状态（如高电平代表“1”，低电平代表“0”），而模拟电路处理的是连续变化的信号。

数字电路的主要优点是抗干扰能力强，易于实现逻辑运算和存储功能，而模拟电路则更擅长处理连续变化的信号，如音频和视频信号。

2. 什么是组合逻辑和时序逻辑？答：组合逻辑是指其输出仅依赖于当前输入信号的逻辑电路，不包含存储元件，如与门、或门和非门等。

时序逻辑则包含存储元件（如触发器），其输出不仅依赖于当前的输入信号，还依赖于历史状态，因此具有记忆功能。

数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。

A. 与运算B. 或运算C. 非运算D. 异或运算2. 一个逻辑门的输入端悬空时，相当于输入（）。

A. 0B. 1C. 低电平D. 高电平3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时延C. 输出与输入之间没有记忆功能D. 输出与输入之间存在时延4. 在数字电路中，一个触发器可以存储（）位二进制信息。

A. 1B. 2C. 4D. 85. 一个4位二进制计数器可以计数的最大值是（）。

A. 7B. 15C. 16D. 2556. 下列哪个不是时序逻辑电路的特点？（）A. 输出不仅依赖于当前输入，还依赖于电路状态B. 具有记忆功能C. 输出与输入之间存在时延D. 输出只依赖于当前输入7. 在数字电路中，一个D触发器的输出Q与输入D的关系是（）。

A. Q=DB. Q=非DC. Q=D的非D. Q=非D的非8. 一个3线-8线译码器可以译码的输入信号有（）种。

A. 2B. 4C. 8D. 169. 在数字电路中，一个JK触发器可以工作在（）状态。

A. 稳定状态B. 振荡状态C. 稳定状态和振荡状态D. 以上都不是10. 一个8位A/D转换器的量化步长是（）。

A. 1/8B. 1/16C. 1/256D. 1/512二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是___________。

2. 一个2进制计数器的计数范围是___________。

3. 一个3位二进制数可以表示的最大十进制数是___________。

4. 在数字电路中，逻辑“或”运算的符号是___________。

5. 一个4位二进制数可以表示的最大十进制数是___________。

6. 在数字电路中，逻辑“非”运算的符号是___________。

7. 一个5位二进制数可以表示的最大十进制数是___________。

数字电路试题及答案一、选择题（每题2分，共20分）1. 数字电路中最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 以下哪个不是数字电路的优点？A. 高速度B. 低功耗C. 可编程性D. 易于制造3. 一个3输入的与门，当所有输入都为1时，输出为：A. 0B. 1C. 2D. 34. 触发器的主要用途是：A. 存储一位二进制信息B. 进行算术运算C. 执行逻辑判断D. 放大信号5. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出可以延迟输入C. 没有记忆功能D. 可以进行复杂的逻辑运算二、填空题（每空2分，共20分）6. 一个典型的数字电路由________、________和输出三部分组成。

7. 一个4位二进制计数器可以计数的最大数值是________。

8. 一个D触发器的两个主要输入端是________和________。

9. 在数字电路中，________是一种常用的同步信号，用于协调电路的时序。

10. 一个3-8译码器可以将3位二进制信号转换为________种可能的输出状态。

三、简答题（每题15分，共30分）11. 简述数字电路与模拟电路的主要区别。

12. 解释什么是时钟信号，并说明它在数字电路中的作用。

四、计算题（每题15分，共30分）13. 给定一个逻辑表达式 Y = A'B + AB'，使用卡诺图化简该表达式，并画出相应的逻辑电路图。

14. 设计一个2位二进制计数器，使用D触发器实现，并说明其工作原理。

答案一、选择题1. 答案：A（与逻辑）2. 答案：D（易于制造）3. 答案：B（1）4. 答案：A（存储一位二进制信息）5. 答案：B（输出可以延迟输入）二、填空题6. 答案：输入、处理7. 答案：15（2^4 - 1）8. 答案：数据输入（D）、时钟输入（CLK）9. 答案：时钟信号（Clock Signal）10. 答案：8三、简答题11. 数字电路与模拟电路的主要区别在于：数字电路处理的是离散的数字信号，而模拟电路处理的是连续的模拟信号。
