光伏组件竖横向布置不同,发电量差异大!

光伏组件竖向、横向布置不同，发电量差异大！在光伏电站的设计中，光伏组件的放置有两种设计方案：方案一：竖向布置，如下图。

图1光伏组件竖向布置的光伏电站方案二：横向布置，如下图。

图2光伏组件横向布置的光伏电站根据我的了解，目前竖向布置的电站会更多一些。

主要原因是，竖向布置安装方便，横向布置时，最上面的一块安装比较费劲！这就影响了施工进度。

经过与业内的多位专家探讨之后，发现一横、一竖，对发电量的影响太大了！逐步说明这个问题。

1、前后遮挡造成电站电量损失在电站设计过程中，阵列间距是非常重要的一个参数。

由于土地面积的限制，阵列间距一般只考虑冬至日6个小时不遮挡。

然而，6小时之外，太阳能辐照度仍是足以发电的。

从本人获得的光伏电站的实测数据来看，大部分电站冬至日的发电时间在7小时以上，在西部甚至可以达到9个小时。

（一个简单的判别方法，日照时数是辐射强度≥120W/m2的时间长度，而辐射强度≥50W/m2时，逆变器就可以向电网供电。

因此，当12月份的日照时数在6h以上时，发电时间肯定大于6h。

）结论1：我们为了减少占地面积，在早晚前后光伏方阵必然会有遮挡，造成发电量损失。

2、光伏组件都有旁路二极管热斑效应：一串联支路中被遮蔽的太阳电池组件，将被当作负载消耗其他有光照的太阳电池组件所产生的能量，被遮蔽的太阳电池组件此时会发热，这就是热斑效应。

这种效应能严重的破坏太阳电池。

有光照的太阳电池所产生的部分能量，都可能被遮蔽的电池所消耗。

为了防止太阳电池由于热斑效应而遭受破坏，最好在太阳电池组件的正负极间并联一个旁路二极管，以避免光照组件所产生的能量被受遮蔽的组件所消耗。

因此，旁路二极管的作用就是：当电池片出现热斑效应不能发电时，起旁路作用，让其它电池片所产生的电流从二极管流出，使太阳能发电系统继续发电，不会因为某一片电池片出现问题而产生发电电路不通的情况。

上一张60片的光伏组件的电路结构图。

图3光伏组件的电路结构图结论2：光伏组件式需要旁路二极管的。

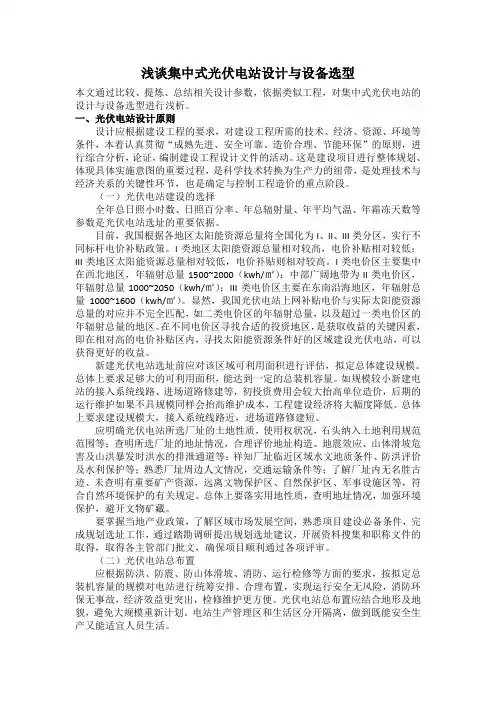

浅谈集中式光伏电站设计与设备选型本文通过比较、提炼、总结相关设计参数，依据类似工程，对集中式光伏电站的设计与设备选型进行浅析。

一、光伏电站设计原则设计应根据建设工程的要求，对建设工程所需的技术、经济、资源、环境等条件，本着认真贯彻“成熟先进、安全可靠、造价合理、节能环保”的原则，进行综合分析，论证，编制建设工程设计文件的活动。

这是建设项目进行整体规划、体现具体实施意图的重要过程，是科学技术转换为生产力的纽带，是处理技术与经济关系的关键性环节，也是确定与控制工程造价的重点阶段。

（一）光伏电站建设的选择全年总日照小时数、日照百分率、年总辐射量、年平均气温、年霜冻天数等参数是光伏电站选址的重要依据。

目前，我国根据各地区太阳能资源总量将全国化为I、II、III类分区，实行不同标杆电价补贴政策。

I类地区太阳能资源总量相对较高，电价补贴相对较低；III类地区太阳能资源总量相对较低，电价补贴则相对较高。

I类电价区主要集中在西北地区，年辐射总量1500~2000（kwh/㎡）；中部广阔地带为II类电价区，年辐射总量1000~2050（kwh/㎡）；III类电价区主要在东南沿海地区，年辐射总量1000~1600（kwh/㎡）。

显然，我国光伏电站上网补贴电价与实际太阳能资源总量的对应并不完全匹配，如二类电价区的年辐射总量，以及超过一类电价区的年辐射总量的地区。

在不同电价区寻找合适的投资地区，是获取收益的关键因素，即在相对高的电价补贴区内，寻找太阳能资源条件好的区域建设光伏电站，可以获得更好的收益。

新建光伏电站选址前应对该区域可利用面积进行评估，拟定总体建设规模。

总体上要求足够大的可利用面积，能达到一定的总装机容量。

如规模较小新建电站的接入系统线路、进场道路修建等，初投资费用会较大抬高单位造价，后期的运行维护如果不具规模同样会抬高维护成本，工程建设经济将大幅度降低。

总体上要求建设规模大，接入系统线路近，进场道路修建短。

1.太阳能资源在光伏电站实际装机容量一定的情况下，光伏系统的发电量是由太阳的辐射强度决定的，太阳辐射量与发电量呈正相关关系。

太阳的辐射强度、光谱特性是随着气象条件而改变的。

2.组件安装方式同一地区不同安装角度的倾斜面辐射量不一样，倾斜面辐射量可通过调整电池板倾角(支架采用固定可调式)或加装跟踪设备(支架采用跟踪式)来增加。

3.逆变器容量配比逆变器容量配比指逆变器的额定功率与所带光伏组件容量的比例。

由于光伏组件的发电量传送到逆变器，中间会有很多环节造成折减，且逆变器、箱变等设备大部分时间是没有办法达到满负荷运转的，因此，光伏组件容量应略大于逆变器额定容量。

根据经验，在太阳能资源较好的地区，光伏组件：逆变器=1.2：1是一个最佳的设计比例。

4.组件串并联匹配组件串联会由于组件的电流差异造成电流损失，组串并联会由于组串的电压差异造成电压损失。

CNCA/CTS00X-2014《并网光伏电站性能检测与质量评估技术规范》(征求意见稿)中：要求组件串联失配损失最高不应超过2%。

5.组件遮挡组件遮挡包括灰尘遮挡、积雪遮挡、杂草、树木、电池板及其他建筑物等遮挡，遮挡会降低组件接收到的辐射量，影响组件散热，从而引起组件输出功率下降，还有可能导致热斑。

6.组件温度特性随着晶体硅电池温度的增加，开路电压减少，在20-100℃范围，大约每升高1℃每片电池的电压减少2mV;而电流随温度的增加略有上升。

总的来说，温度升高太阳电池的功率下降，典型功率温度系数为-0.35%/℃，即电池温度每升高1℃，则功率减少0.35%。

7.组件功率衰减组件功率的衰减是指随着光照时间的增长，组件输出功率逐渐下降的现象。

组件衰减与组件本身的特性有关。

其衰减现象可大致分为三类：破坏性因素导致的组件功率骤然衰减;组件初始的光致衰减;组件的老化衰减。

CNCA/CTS00X-2014《并网光伏电站性能检测与质量评估技术规范》多晶硅组件1年内衰降率不超过2.5%，2年内衰降率不超过3.2%;单晶硅组件1年内衰降不应超过3.0%，2年内衰降不应超过4.2%。

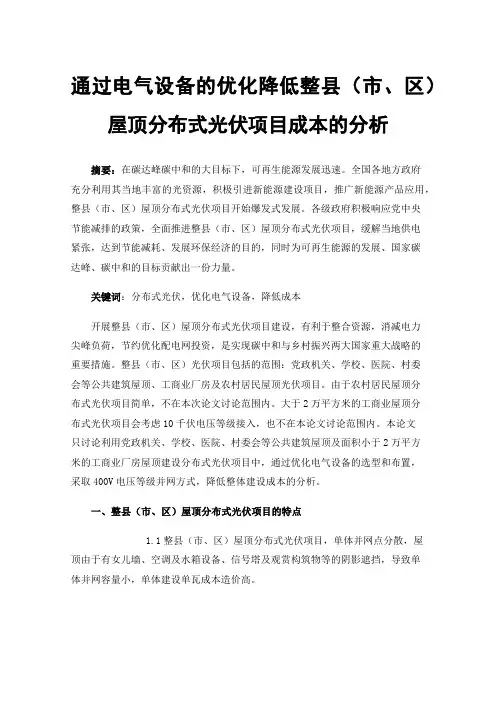

通过电气设备的优化降低整县（市、区）屋顶分布式光伏项目成本的分析摘要：在碳达峰碳中和的大目标下，可再生能源发展迅速。

全国各地方政府充分利用其当地丰富的光资源，积极引进新能源建设项目，推广新能源产品应用，整县（市、区）屋顶分布式光伏项目开始爆发式发展。

各级政府积极响应党中央节能减排的政策，全面推进整县（市、区）屋顶分布式光伏项目，缓解当地供电紧张，达到节能减耗、发展环保经济的目的，同时为可再生能源的发展、国家碳达峰、碳中和的目标贡献出一份力量。

关键词：分布式光伏，优化电气设备，降低成本开展整县（市、区）屋顶分布式光伏项目建设，有利于整合资源，消减电力尖峰负荷，节约优化配电网投资，是实现碳中和与乡村振兴两大国家重大战略的重要措施。

整县（市、区）光伏项目包括的范围：党政机关、学校、医院、村委会等公共建筑屋顶、工商业厂房及农村居民屋顶光伏项目。

由于农村居民屋顶分布式光伏项目简单，不在本次论文讨论范围内。

大于2万平方米的工商业屋顶分布式光伏项目会考虑10千伏电压等级接入，也不在本论文讨论范围内。

本论文只讨论利用党政机关、学校、医院、村委会等公共建筑屋顶及面积小于2万平方米的工商业厂房屋顶建设分布式光伏项目中，通过优化电气设备的选型和布置，采取400V电压等级并网方式，降低整体建设成本的分析。

一、整县（市、区）屋顶分布式光伏项目的特点1.1整县（市、区）屋顶分布式光伏项目，单体并网点分散，屋顶由于有女儿墙、空调及水箱设备、信号塔及观赏构筑物等的阴影遮挡，导致单体并网容量小，单体建设单瓦成本造价高。

1.2整县（市、区）屋顶分布式光伏项目涉及的屋顶，由于建设时间都比较早，屋顶呈现出不同程度的漏水现象，需要在建设光伏时先做好屋顶的防水，从而延长建设周期和增大工程量，导致建设成本加大。

1.3 部分整县（市、区）屋顶分布式光伏项目的原有建筑物内电气管道的布置，没有考虑到后续的扩容情况，几乎没有给光伏电缆留下空间敷设，因此需要采用顶管、破路埋管或新建电缆沟等方式进行解决，增加建设成本。

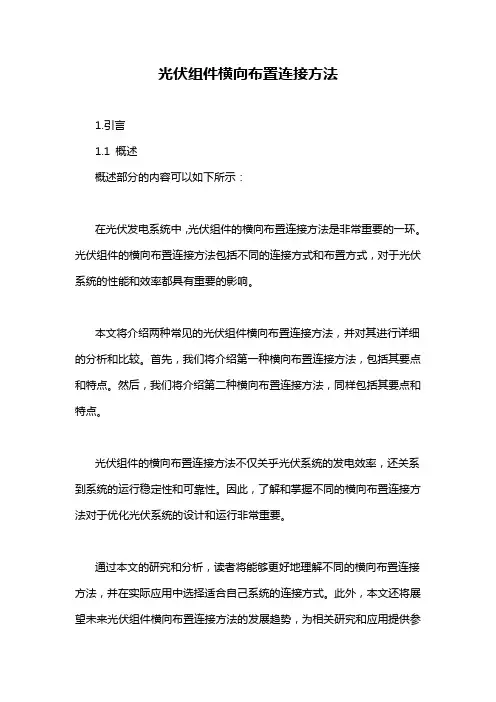

光伏组件横向布置连接方法1.引言1.1 概述概述部分的内容可以如下所示：在光伏发电系统中，光伏组件的横向布置连接方法是非常重要的一环。

光伏组件的横向布置连接方法包括不同的连接方式和布置方式，对于光伏系统的性能和效率都具有重要的影响。

本文将介绍两种常见的光伏组件横向布置连接方法，并对其进行详细的分析和比较。

首先，我们将介绍第一种横向布置连接方法，包括其要点和特点。

然后，我们将介绍第二种横向布置连接方法，同样包括其要点和特点。

光伏组件的横向布置连接方法不仅关乎光伏系统的发电效率，还关系到系统的运行稳定性和可靠性。

因此，了解和掌握不同的横向布置连接方法对于优化光伏系统的设计和运行非常重要。

通过本文的研究和分析，读者将能够更好地理解不同的横向布置连接方法，并在实际应用中选择适合自己系统的连接方式。

此外，本文还将展望未来光伏组件横向布置连接方法的发展趋势，为相关研究和应用提供参考。

总之，本文将从概述、正文和结论三个部分对光伏组件横向布置连接方法进行全面分析。

通过本文的阅读，读者将能够更好地理解和应用光伏组件横向布置连接方法，为光伏发电系统的设计和运行提供指导和参考。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：2.正文本章将详细介绍光伏组件横向布置连接方法。

主要包括两种不同的横向布置连接方法，分别是第一种横向布置连接方法和第二种横向布置连接方法。

每种方法都有一些要点需要注意，以确保光伏组件的连接效果和稳定性。

接下来，我们将详细讨论每种方法的要点。

2.1 第一种横向布置连接方法第一种横向布置连接方法是一种常见的光伏组件连接方式。

在这种方法中，我们需要注意以下几个要点：要点1和要点2。

这些要点对于连接的稳定性和光伏组件的整体效果至关重要。

接下来，我们将详细介绍每个要点的具体内容。

2.1.1 要点1要点1是第一种横向布置连接方法中需要特别关注的重点。

它涉及到某些操作或措施，可以进一步提高光伏组件的连接效果。

光伏组件阵列间距参照表光伏组件阵列是太阳能发电系统中的重要组成部分，它由多个光伏组件按照一定的布局方式组成。

光伏组件的间距布局直接影响到系统的发电效率和经济效益。

本文将为您介绍光伏组件阵列间距参照表，并详细解释不同间距对发电系统的影响。

一、间距参照表的基本要素光伏组件阵列间距参照表通常包括以下基本要素：组件排列方式：包括横向排列和纵向排列两种方式。

组件间距：指组件之间的横向和纵向间距。

纬度和季节：由于太阳高度角和方位角在不同纬度和季节下有所不同，因此参照表需要考虑不同地区和时间的特点。

二、横向排列间距参照表横向排列是指光伏组件按照东西方向排列的方式。

在确定横向排列间距时，需要考虑组件之间的阴影覆盖情况以及系统的发电效率。

以下是一个横向排列间距参照表的示例：三、纵向排列间距参照表纵向排列是指光伏组件按照南北方向排列的方式。

在选择纵向排列间距时，需要考虑组件与地面的倾斜角度、地面的反射率以及阴影效应等因素。

以下是一个纵向排列间距参照表的示例：四、间距对系统发电效果的影响合理的光伏组件阵列间距可以有效提高系统的发电效率。

如果间距过小，组件之间会互相遮挡产生阴影，导致系统发电效率下降；如果间距过大，可能浪费光能资源。

因此，根据实际情况和系统要求，选择合适的间距是非常重要的。

除了发电效率，间距还会对系统的经济效益产生一定的影响。

通过合理的间距布局，可以充分利用可利用空间，提高系统发电量，降低发电成本。

总而言之，光伏组件阵列的间距布局需要结合实际情况和系统要求进行选择。

参照表提供了初步的参考，但具体的间距还需要综合考虑光照条件、纬度、季节、阴影效应等因素。

通过科学的设计和合理的布局，可以最大限度地提高光伏发电系统的效率和经济效益。

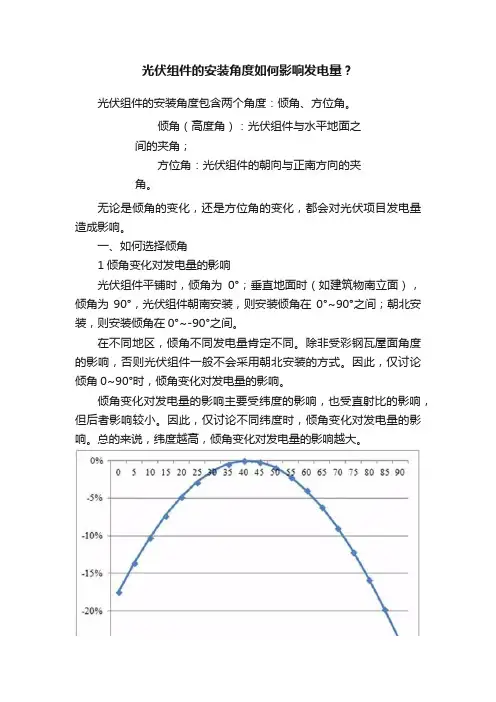

光伏组件的安装角度如何影响发电量？光伏组件的安装角度包含两个角度：倾角、方位角。

倾角（高度角）：光伏组件与水平地面之间的夹角；方位角：光伏组件的朝向与正南方向的夹角。

无论是倾角的变化，还是方位角的变化，都会对光伏项目发电量造成影响。

一、如何选择倾角1倾角变化对发电量的影响光伏组件平铺时，倾角为0°；垂直地面时（如建筑物南立面），倾角为90°，光伏组件朝南安装，则安装倾角在0°~90°之间；朝北安装，则安装倾角在0°~-90°之间。

在不同地区，倾角不同发电量肯定不同。

除非受彩钢瓦屋面角度的影响，否则光伏组件一般不会采用朝北安装的方式。

因此，仅讨论倾角0~90°时，倾角变化对发电量的影响。

倾角变化对发电量的影响主要受纬度的影响，也受直射比的影响，但后者影响较小。

因此，仅讨论不同纬度时，倾角变化对发电量的影响。

总的来说，纬度越高，倾角变化对发电量的影响越大。

图2：纬度为37.6°时，倾角0~90°变化时对发电量的影响图3：纬度为32°时，倾角0~90°变化时对发电量的影响根据图1~4可以，在不同纬度下，平铺（0°）和垂直（90°，南立面）时，倾斜面上辐射量与最佳倾角时的差值如下表。

从图1~4和表1可以看出：1）纬度越低的地方，平铺时发电量损失越少；纬度越高的地方，垂直时发电量损失越少。

2）不同角度时倾斜面上的辐射量与最大值时的差值，呈抛物线形状。

即，差值非均匀分布，而是在最大值附近，差值很小；离最大值越远，差值会快速增大。

因此，在最大值附近，辐射量差值非常小。

2发电量最大倾角附近下图为在最大值附近，不同倾角的辐射量差值。

下图为上述4个地点，最大值附近，倾斜面上的辐射量与最大值时的差值。

图5:不同地点，最大值附近，倾斜面上的辐射量与最大值时的差值从上图可以看出:无论在哪个地面，在最大值附近±5°，辐射量的差值在3‰以内。

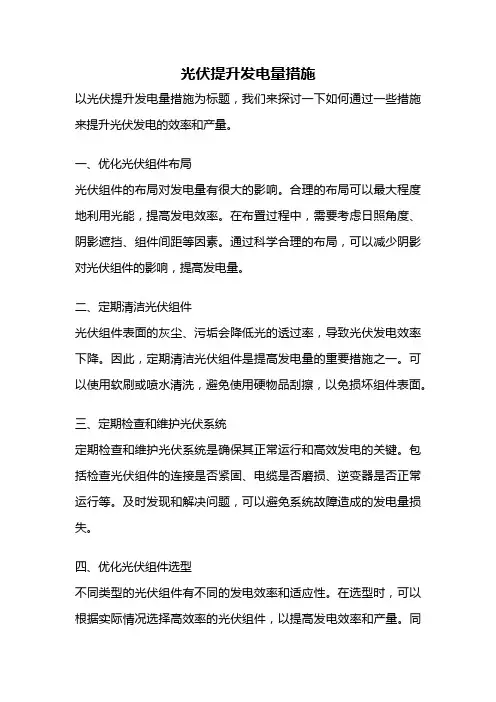

光伏提升发电量措施以光伏提升发电量措施为标题，我们来探讨一下如何通过一些措施来提升光伏发电的效率和产量。

一、优化光伏组件布局光伏组件的布局对发电量有很大的影响。

合理的布局可以最大程度地利用光能，提高发电效率。

在布置过程中，需要考虑日照角度、阴影遮挡、组件间距等因素。

通过科学合理的布局，可以减少阴影对光伏组件的影响，提高发电量。

二、定期清洁光伏组件光伏组件表面的灰尘、污垢会降低光的透过率，导致光伏发电效率下降。

因此，定期清洁光伏组件是提高发电量的重要措施之一。

可以使用软刷或喷水清洗，避免使用硬物品刮擦，以免损坏组件表面。

三、定期检查和维护光伏系统定期检查和维护光伏系统是确保其正常运行和高效发电的关键。

包括检查光伏组件的连接是否紧固、电缆是否磨损、逆变器是否正常运行等。

及时发现和解决问题，可以避免系统故障造成的发电量损失。

四、优化光伏组件选型不同类型的光伏组件有不同的发电效率和适应性。

在选型时，可以根据实际情况选择高效率的光伏组件，以提高发电效率和产量。

同时，还要考虑组件的质量和可靠性，选择有信誉的供应商和品牌。

五、合理利用光伏发电系统的余热光伏组件在工作过程中会产生一定的余热。

合理利用余热可以提高光伏系统的总效率。

可以将余热用于供暖、热水等方面，实现能源的综合利用，提高整体能源利用效率。

六、采用跟踪太阳的光伏系统跟踪太阳的光伏系统可以根据太阳的位置自动调整光伏组件的角度和方向，最大限度地接收太阳能，提高发电效率。

与传统固定式光伏系统相比，跟踪太阳的光伏系统能够获得更高的发电量。

七、利用光伏组件的双面发电特性一些光伏组件具有双面发电特性，即可接收正面和背面的光照。

合理利用这一特性可以提高光伏组件的发电效率。

例如，可以将组件安装在反射板上，利用反射光照增加背面的发电量。

八、使用清洁能源配套技术光伏发电系统可以与其他清洁能源配套技术相结合，进一步提高发电量。

例如，结合风能发电系统、储能设备等，实现能源的互补利用，提高整体能源利用效率。

山地光伏板布置方法研究一山地光伏间距设计光伏电站中光伏组件排布设计的核心内容是光伏组件之间距离的计算。

根据国家规范列出的平地上光伏板间距计算方法和光伏组件间距布置原则，推到出山地光伏的间距计算方法和原则。

计算确定光伏组件间的距离的距离，要考虑到组件前、后排的阴影遮挡问题，根据规范上确定的原则是，冬至日上午9:00至下午3:00期间，南部的太阳能电池阵列对北部的阵列不形成遮挡。

因此，已知冬至日的赤纬角为-23.45°，上午9:00和下午3:00的时角为45°。

计算当光伏方阵前后安装时的最小间距D，如下图所示：一般确定原则：冬至日当天早9：00至下午3：00光伏方阵不应被遮挡。

计算公式如下：太阳高度角的公式：sinα=sinφsinδ+cosφcosδcosω太阳方位角的公式：sinβ=cosδsinω/cosα式中：φ为当地纬度；δ为太阳赤纬，冬至日的太阳赤纬为-23.5°；ω为时角，上午9:00的时角为-45°；θ为组件倾角。

h为方阵前排最高点与后排组件最低位置的高度差。

D=cosβ×L，L=h/tanα，α=arcsin(sinφsinδ+cosφcosδcosω)上述公式计算的D为平地时前排光伏组件后端到后排光伏组件前端的间距，而前排光伏组件前端到后排光伏组件前端的间距为d=lcosθ+D。

在正南坡场地上地势由北向南降低，且东西向为同一等高线时，坡度系数i为坡面最低点与最高点的高度差与最低点与最高点之间水平距离之比。

建设在坡面上的光伏阵列，前排阵列后端与后排阵列前端的高度差应为h=lsinθ-(D+lcosθ)i，代入阵列间距计算公式，整理得D=(lsin-ilcos)cosβ/(tanα+icosβ)由于大多数山体坡度倾角与当地光伏组件最佳倾角不一致，因此，在设计时考虑南坡适宜采用最佳倾角安装，而北坡仅适合将组件水平安装或小倾角安装，如果北坡坡度较大，则可利用的面积极少，安装组件数量有限，甚至会因支架钢材用量较大而不适合安装光伏组件。

光伏组件的安装角度如何影响发电量安装角度是指光伏组件相对于地面水平面的垂直倾斜角度。

光伏组件的安装角度可以影响光能的接收效率，进而对光伏发电量产生影响。

首先，安装角度影响光能的入射角度。

根据光的折射原理，当光线入射角度接近垂直于光伏组件表面时，光能的损失较少，光的反射也较少。

因此，光伏组件的安装角度应使其能够尽可能垂直接收太阳光。

当太阳高度角较低时（如日出和日落时），适当增加光伏组件的安装角度可以提高光能的接收效率。

其次，安装角度还与季节和地理位置有关。

由于地球的自转轨迹和倾斜轨道，太阳的高度角和方位角在不同季节和地理纬度上都会有所变化。

因此，在不同季节和地理位置上需要调整光伏组件的安装角度，以使其能够尽可能垂直地接收到太阳光。

这可以通过精确的确定安装角度，最大程度地提高发电量。

另外，安装角度还与光伏组件的类型和设计有关。

常见的光伏组件有多晶硅和单晶硅组件及薄膜太阳能电池组件。

由于它们的结构和光学特性不同，安装角度对它们的发电能力产生的影响也不同。

研究表明，多晶硅和单晶硅光伏组件应在正午太阳高度角左右的位置，倾角在25-40度之间，可以最大程度地提高发电量。

而薄膜太阳能电池组件对安装角度的要求较宽松，因此可以选择更大的安装角度范围。

此外，光伏组件的安装角度还受到旁边建筑物、树木和其他遮挡物的影响。

这些遮挡物可能会造成光能的阻挡和部分遮挡光伏组件，从而降低发电量。

因此，在安装光伏组件时需要考虑周围环境的遮挡情况，选择合适的安装角度，以最大限度地减少遮挡对光能接收的影响。

总的来说，光伏组件的安装角度对发电量有着重要的影响。

合理选择和调整安装角度，可以使光伏组件能够尽可能垂直接收太阳光，最大限度地提高发电效率。

结合地理位置、季节、组件类型和周围环境因素，确定合适的安装角度，可为光伏发电系统的性能提供更大的提升空间。

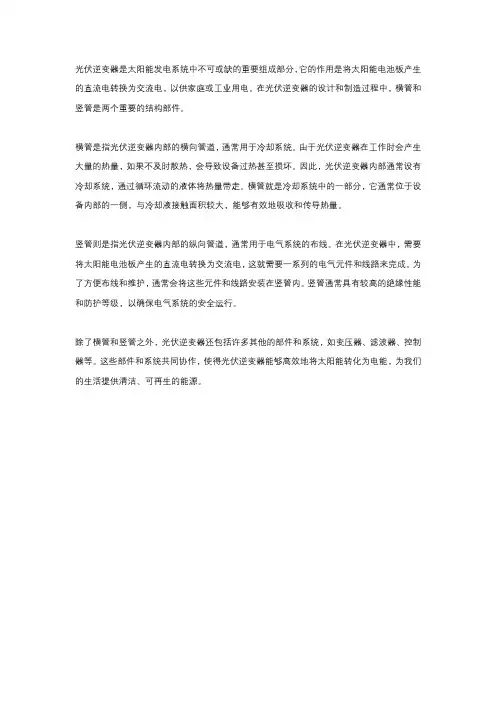

光伏逆变器是太阳能发电系统中不可或缺的重要组成部分，它的作用是将太阳能电池板产生的直流电转换为交流电，以供家庭或工业用电。

在光伏逆变器的设计和制造过程中，横管和竖管是两个重要的结构部件。

横管是指光伏逆变器内部的横向管道，通常用于冷却系统。

由于光伏逆变器在工作时会产生大量的热量，如果不及时散热，会导致设备过热甚至损坏。

因此，光伏逆变器内部通常设有冷却系统，通过循环流动的液体将热量带走。

横管就是冷却系统中的一部分，它通常位于设备内部的一侧，与冷却液接触面积较大，能够有效地吸收和传导热量。

竖管则是指光伏逆变器内部的纵向管道，通常用于电气系统的布线。

在光伏逆变器中，需要将太阳能电池板产生的直流电转换为交流电，这就需要一系列的电气元件和线路来完成。

为了方便布线和维护，通常会将这些元件和线路安装在竖管内。

竖管通常具有较高的绝缘性能和防护等级，以确保电气系统的安全运行。

除了横管和竖管之外，光伏逆变器还包括许多其他的部件和系统，如变压器、滤波器、控制器等。

这些部件和系统共同协作，使得光伏逆变器能够高效地将太阳能转化为电能，为我们的生活提供清洁、可再生的能源。

图1 C字形接线方式Fig. 1 C-shaped wiring methodC字形接线方式的优点是可依靠组件自身的电缆连接形成回路，线缆总长度较短，线损较小缺点是当后排组件受到阴影遮挡时，由于前、图2 一字形接线方式Fig. 2 one-line-shaped wiring method一字形接线方式的优点是当发生前、后排阴影遮挡时，只会影响单排光伏组件，失配损失较小；缺点是需要额外增加一根较长的电缆形成回图3 2种光伏组件横向4排布置的示意图Fig. 3 Four-row horizontal layout of two kinds of PV modules 在为期1年的测试周期内，单面组件组串和双面组件组串采用C字形接线方式时比采用一字形接线方式时每kW的发电量增益情况如表1所示。

图4 C 字形接线方式时的阴影遮挡情况Fig. 4 Shadow occlusion in the case of C-shaped wiringmethod under shadow图5 一字形接线方式时的阴影遮挡情况Fig. 5 Shadow occlusion in the case of one-line-shapedwiring method根据PVsyst 软件的模拟结果，双面组件组串采用C 字形接线方式时，由阴影遮挡造成的全式中，ΔP 为直流电缆线损，W ；ΔU 为电压降，V ；R θ为导线工作温度为θ时的电阻，Ωa. C 字形接线方式后排组件有遮挡时d. 一字形接线方式前排组件无遮挡时图6 双面组件组串采用2种接线方式时的阴影遮挡情况模型Fig. 6 Model of shadow occlusion when bifacial PV modules string adopt two kinds of wiring methodsc. 一字形接线方式后排组件有遮挡时b. C 字形接线方式前排组件无遮挡时双面组件横向4排布置的示意图Fig. 7 Schematic diagram of four-row horizontal layout ofbifacial PV modules中双面组件横向4排布置时，组件下沿离地高度是从低到高，第1排最低，第最高。

【镜界】特色电站：彩钢瓦屋顶光伏电站组件安装纵向改横向2014-05-19中兴能源中兴能源zhongxingnengyuan今年1月份召开的全国能源工作会上，国家能源局敲定2014年全国光伏装机规模目标为14GW，其中分布式占60%。

这将比2013年9.5GW实际装机容量增长约50%，2014年光伏市场将迎来大规模扩容。

国内西部地区光照条件好，待开发土地辽阔，适宜发展大中型地面电站。

中、东部地区电力需求大，电网售电价格高，结合地区人口分布密度和土地利用情况，则适合建设屋顶分布式光伏电站。

目前分布式光伏发电成本还不能与火电、水电等传统电力相比较，即使加上国家0.42元的度电补贴，静态投资回报期一般也要6-8年，仍然不具备吸引力。

除了部分高耗能行业面临节能减排的压力做一些兆瓦级别电站外，其它工厂屋顶基本没有什么动力去做。

国内光伏市场具备广阔成长空间的根本因素，在于大气污染问题严重。

决定分布式光伏发电项目效益好坏的因素，主要有三项：当地日照条件、当地电价和地方补贴政策。

光伏电站开发商在建站技术、管理成本、项目收益率等方面差距很小。

地方补贴政策成为分布式能否大规模启动的关键因素。

中兴能源有限公司从“金太阳示范工程”以来，累计获批和建设的项目在行业内处于领先地位，中兴能源（深圳）有限公司专注于开发、建设城市屋顶光伏电站，在电站开发、建设、维护方面积累了丰富经验。

彩钢瓦屋顶电站光伏组件纵向安装改为横向安装，成为一个有益的探索。

经常从广告宣传片中看到各种光伏电站的组件阵列安装方式多数是纵向安装的，屋面斜坡方向和光伏组件纵向保持一致。

如图1：图1也有一部分是横向安装的，屋面斜坡方向和光伏组件横向保持一致，与光伏组件纵向垂直，与如图2：图2这两种不同的安装方式与光伏电站效率有怎样的影响呢？一般情况下，光伏电站的设计原则，是在冬至日上午9时之后下午3时之前无阴影遮挡。

在理论上这两种安装方式应该没有什么差别，但实际上，尤其是在城市屋顶上，早晨和傍晚不可避免地会出现阴影遮挡光伏组件的现象，这样就会对电站总体效率和维护带来差异。

光伏发电不同安装角度发电量情况分析目录1，嘉兴各个安装面辐照度情况 (2)2，嘉兴正南方位不同安装倾角的辐照度情况 (3)3，安装倾角由23°改为15°、10°后发电量及装机容量变化情况(此情况只存在水泥屋顶上) (5)4，嘉兴最佳安装倾角不同方位角辐照度情况 (6)5，23°安装倾角与15°安装倾角，实际电站发电量数据对比。

23°的发电量并不一定比15°的发电量高 (7)1，嘉兴各个安装面辐照度情况30.5 嘉兴彩钢瓦东（西）坡面90 5 1297 -5.95%图表一备注：东西方位发电量一致,此图只适用于嘉兴，其他地区与之有偏差。

由图表一可以看出，最佳倾角水泥屋面比彩钢屋面平均高6%，即假设水泥屋面为100，彩钢屋面为94。

2，嘉兴正南方位不同安装倾角的辐照度情况图表二、嘉兴不同安装倾角发电量变化示意图从图表二可以看出：1）安装倾角在最佳安装角±5°范围内发电量影响小于0.5%，安装角在最佳安装角±10°范围内发电量影响小于2%。

2）当安装倾角由23°改为15°、10°，发电量减少分别为0.8%、1.96%，但装机容量分别增加约为11%、19%。

3，安装倾角由23°改为15°、10°后发电量及装机容量变化情况(此情况只存在水泥屋顶上)图表三、安装倾角减少发电量及装机容量变化情况图表四、安装倾角减少各参数变化情况由图表四可以看出：1）倾角由23°改为15°、10°，年投资收益率降低，由12.986%分别降为12.796%、12.606%。

（1MW投资按400万，贷款70%，电全部自用）2）倾角由23°改为15°、10°，相同屋顶面积收益增加，幅度分别为8.33%、16.43%。

光伏安装方位和倾角对榆林市发电特性影响的实验研究陈丽萍;陈燕【期刊名称】《节能》【年(卷),期】2024(43)3【摘要】为了使光伏组件产生更多电量,合理的方位和倾角设置极为重要。

对安装在榆林地区变电站的光伏组件进行344 d的实验研究,获得不同方位以及不同倾角对该地区光伏发电特性的影响,探究年度发电量最大时的最佳方位和最优倾角。

光伏组件安装方向分别为正东、正南和正西方向,且正东、正西方向有4个不同的倾斜角度(30°、35°、40°和90°),正南方向光伏板倾斜角度为25°、30°、35°、40°、45°、50°、55°、60°和90°。

分别测量电流、电压、功率和太阳辐射强度,分析倾角和方位角对年发电特性的影响。

结果显示:在不同方位相同倾角的情况下,正南方向的发电量最大。

光伏矩阵朝南安装时,不考虑遮挡情况下,倾角为40°时的发电量最大。

考虑到实际安装情况,光伏矩阵朝西和朝东安装时,90°角安装的发电量较低,为最大发电量的50%左右。

如果受楼宇实际安装情况限制只能正东或正西90°安装时,建议正东安装。

光伏组件全年工作中,受太阳辐射和环境温度双重影响,朝南安装时冬季发电量大,夏季发电量小,东西方向安装时春季发电量大,冬季发电量小。

【总页数】4页(P52-55)【作者】陈丽萍;陈燕【作者单位】西安欧亚学院信息工程学院;西北工业大学动力与能源学院【正文语种】中文【中图分类】TM615【相关文献】1.固定式光伏阵列安装方位角对发电量影响的研究2.光伏并网发电固定安装光伏阵列最佳倾角的确定3.降低光伏组件最佳安装倾角对光伏发电系统发电量影响的研究4.不同安装倾角对双面光伏组件光伏电站发电量的影响研究5.倾角与方位角对张北地区光伏发电特性的影响因版权原因，仅展示原文概要，查看原文内容请购买。

太　阳　能第10期　总第354期2023年10月No.10　Total No.354Oct., 2023SOLAR ENERGY0 引言随着中国光伏电站的大规模建设，地势平坦的土地资源日趋减少，山地光伏电站规模近年来逐步增加。

通常山地光伏电站所处的地形复杂，导致此类电站设计难、施工难、运维难。

早期一些山地光伏电站，由于抢装，造成一系列设计和施工缺陷，导致光伏组件存在阴影遮挡问题，引起光伏组件输出功率偏低，从而降低了光伏电站的发电量[1]。

此外，当光伏组件长期被遮挡时，其内部分电流将会通过反向二极管，导致光伏组件中被遮挡的区域可能成为负载或不能产生电能；当被遮挡的太阳电池的二极管电压超过击穿电压后，该太阳电池将被严重损坏[2-3]。

因此，为提升光伏电站系统效率，降低光伏组件损坏风险，需要对部分山地光伏电站存在的光伏组件阴影遮挡问题进行技术改造(下文简称为“技改”)。

技改的核心考量因素是经济性，即在安全生产的基础上，以最低的造价，获得最佳的效果。

早期建设的光伏电站的上网电价较高，这给技改提供了经济可行性空间。

技改的经济性和技改带来的具体效益需要结合项目情况和具体技改方案进行分析。

本文针对山地光伏电站的光伏组件阴影遮挡问题进行技改方案及其经济性探讨，旨为具有阴影遮挡问题整改需求的光伏电站提供数据参考。

1 光伏组件阴影遮挡技改方案对于山地光伏电站，常见的阴影遮挡类型有前、后排光伏组串间遮挡，东、西相邻光伏组串间遮挡，建、构筑物遮挡和杂草树木对光伏组串遮挡等，如图1所示。

其中通过技改能够改善遮挡影响的主要是光伏组串前、后遮挡和光伏组串东、西向遮挡两种类型。

DOI: 10.19911/j.1003-0417.tyn20230607.02 文章编号：1003-0417(2023)10-69-06山地光伏电站光伏组件阴影遮挡技改方案的经济性分析马　月1*，吕永刚2，吴　琼1，惠　超1，王淑娟1(1.西安益通热工技术服务有限责任公司，西安 710032； 2.深圳市禾望科技有限公司，深圳 518055)摘　要：针对山地光伏电站光伏组件阴影遮挡问题，提出了重接线、调整光伏支架立柱高度或光伏组件安装倾角、以大换小、拆除重装4种方案，并针对每种方案进行经济性分析，给出不同新增投资下，投资回收期为5年时，需要提升的等效利用小时数。

光伏板组件布置方法
光伏板组件的布置方法主要有以下两种：
1. 单排式排布：光伏电池板依次排列在一条直线上，并且位于同一平面内。

这种排布方式适用于空间有限的场所，如屋顶或地面。

这种排布方式简单直观，易于安装和维护，但电池板之间的间距较小，可能会受到阴影的影响，从而降低系统的发电效率。

2. 并排式排布：光伏电池板平行地排列在同一平面内，电池板之间的间距较大。

这种排布方式适用于空旷的场地，如地面或山坡。

这种排布方式可以充分利用空间，提高系统的发电效率，但需要更多的土地资源。

在实际应用中，光伏板组件的布置方法应该根据实际情况进行选择，以达到最佳的发电效果。

同时，还需要考虑其他因素，如气候、地形、建筑物等。

山地光伏发电站的特性及设计要点塔拉;辛轲;阿力夫;宿东升;张文德【摘要】针对山地光伏发电站所处场地地势复杂、地面坡度大、存在自然地面之间相互遮挡的问题,根据山地光伏发电站的地形地貌、光伏方阵的布置以及施工定位特性,以中广核乌海50 MW光伏发电项目为例,提出从提高实测地形图格式及精度、可布置地面坡度范围、平面布置区块的划分等方面进行设计,可以有效降低用地成本,并提高发电量.【期刊名称】《内蒙古电力技术》【年(卷),期】2019(037)003【总页数】5页(P18-22)【关键词】山地光伏;光伏方阵;光伏组件;场地坡度;方位角;倾角;平面布置区块【作者】塔拉;辛轲;阿力夫;宿东升;张文德【作者单位】内蒙古电力勘测设计院有限责任公司,呼和浩特 010010;内蒙古电力勘测设计院有限责任公司,呼和浩特 010010;内蒙古电力经济技术研究院,呼和浩特010010;内蒙古电力勘测设计院有限责任公司,呼和浩特 010010;内蒙古电力勘测设计院有限责任公司,呼和浩特 010010【正文语种】中文【中图分类】TM615+.20 引言随着光伏发电日益成熟，发电成本逐渐降低。

但经过多年的开发，具有良好地形的土地资源越来越少，未来光伏发电站会越来越多的位于山区、丘陵等复杂地形区。

对山地光伏发电站不同设计环节进行优化，既能科学合理地布置光伏发电站，又能充分利用土地，是山地光伏发电站设计中的重点和难点。

鉴于此，本文从理论及实际工程经验入手，对山地光伏发电站的定义和特性进行分析，并对其设计环节中的优化事项进行论述。

1 山地光伏发电站定义目前，文献中对山地光伏发电站没有明确的定义。

《场地设计》中提到：地貌是指地表面高低起伏的状态，一般可分为平原（大多数坡度在20°以下）、丘陵（自然地面坡度在20°～60°）、山地（自然地面坡度在60°～250°）[1]。

”但是现有的交通、施工、运维技术条件下无法在地面坡度60°以上的地区建设光伏发电站，因此不能采用该文献中的“山地”概念定义山地光伏发电站。
