环网技术详解

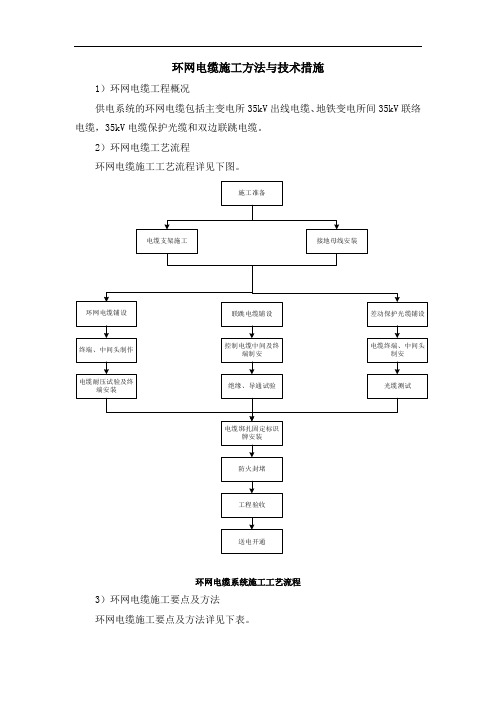

环网电缆施工方法与技术措施1）环网电缆工程概况供电系统的环网电缆包括主变电所35kV出线电缆、地铁变电所间35kV联络电缆，35kV电缆保护光缆和双边联跳电缆。

2）环网电缆工艺流程环网电缆施工工艺流程详见下图。

环网电缆系统施工工艺流程3）环网电缆施工要点及方法环网电缆施工要点及方法详见下表。

环网电缆施工要点及方法表序号施工工序施工要点及方法示意图1 支架及接地母线安装（1）定位划线：以线路中心线标高为基准，用记号笔标出电缆支架安装孔在隧道壁上的位置。

（2）钻孔：清除其中灰尘，打入膨胀螺栓并使其胀紧。

（3）支架安装：将电缆支架安放上去，然后安放垫片、弹垫与螺帽。

将膨胀螺栓稍稍旋紧，然后将电缆支架调正，再将螺栓旋紧。

（4）支架接地：用镀锌扁钢将所有支架连通，扁钢连接要求正确、牢固、工艺美观。

2 电缆、及光缆敷设（1）电缆敷设前的准备：明确关键工序实施的质量控制点。

（2）人工敷设电缆：电缆盘架在放线平板上，摆放牢固，底座应平整、坚实，放线杠保持水平，人工拉动放线平板进行电缆敷设。

（3）利用轨道车展放电缆：车速与电缆展放速度相配合，车速不超过15m/min。

看线盘人员必须根据车速来均衡控制线盘转速，不得过快或过慢，防止电缆盘被拉翻。

3 电缆头终端制作（1）按尺寸剥切完成后，打磨光滑，用酒精将绝缘层表面擦拭干净。

将铜编织带焊接在金属屏蔽层和防鼠铠装带上，或用刚性卡子将铜编织带卡在金属屏蔽层和防鼠铠装带上，用绝缘胶带将铜编织线缠绕固定。

（2）将热缩管、法兰外套、密封圈穿在电缆上，然后用无毛纸蘸上酒精将绝缘层外表擦拭干净。

在绝缘层上抹少许硅胶以增加润滑度，将绝缘护套穿在电缆绝缘层部位。

利用电缆终端头安装专用工具将应力锥和接触环装在电缆芯线上。

4 电缆头终安装（1）耐压试验：实验数值应符合有关的技术规定。

（2）电缆终端头安装：电缆终端头安装前应用无毛纸蘸酒精擦拭电缆头及安装仓位，并在绝缘护套上抹上少许硅脂以增加润滑度。

工业环网技术解决方案背景随着工业化进程的不断推进，工业环网技术越来越受到关注。

工业环网技术是指在工业生产过程中，通过互连的传感器、仪器设备和控制系统构成的网络，实现数据的采集、处理和传输，从而提高生产效率和管理水平的一种技术。

解决方案下面是几种常用的工业环网技术解决方案：1. 以太网以太网以太网是一种常见的工业环网技术，具有高速传输、可靠性强、组网灵活等优点。

通过以太网，各种设备可以方便地连接到同一个网络中，实现数据的共享和交换。

2. 工业物联网工业物联网工业物联网是将工业设备和传感器与互联网相连接，实现设备之间的通信和数据交换。

通过工业物联网，可以对生产过程进行实时监测和控制，从而提高生产的效率和质量。

3. 无线传感器网络无线传感器网络无线传感器网络是通过无线通信技术将多个传感器节点组成的网络。

这种网络可以实现对工业环境中各种参数的实时监测和数据采集，包括温度、湿度、压力等。

无线传感器网络可以提供更灵活的部署方式和更低的成本。

4. 工业以太网工业以太网工业以太网是一种专门为工业环境设计的以太网技术，具有抗干扰能力强、实时性好的特点。

工业以太网可以满足工业生产过程中对数据传输的高要求，提供可靠和稳定的通信环境。

5. 云计算云计算云计算是通过将数据存储在云服务器上，并通过互联网进行处理和分析。

在工业环网中，云计算可以实现对大量数据的处理和分析，提供决策支持和预测分析等功能。

总结工业环网技术解决方案包括以太网、工业物联网、无线传感器网络、工业以太网和云计算等。

这些技术可以提高生产效率和管理水平，实现工业化进程的智能化和自动化。

在选择解决方案时，应根据实际需求和具体情况进行评估和选择。

第五章环网环网的发展令牌环网媒体访问控制技术FDDI媒体访问控制技术和物理层结构环网的组网技术5.1 概述•传统以太网的弱点不适应重负荷应用环境无实时性能和优先权机制在拓扑结构为公共总线的以太网上，媒体使用光纤比较困难共享型以太网的覆盖范围受限于碰撞域，无法进一步拓展•20世纪80年代中期，IEEE802.5标准出世•20世纪80年代后期，使用光纤的高速环网FDDI出现•环网的特点适应重负荷应用环境具实时性能和优先权机制媒体可以使用光纤覆盖范围较大，可达数公里5.2 令牌环网媒体访问控制技术•IEEE802.5标准定义了令牌环网的媒体访问控制(MAC)技术和物理层结构•令牌环操作•MAC帧•MAC基本操作5.2.1 令牌环操作•基础是使用了一个称之为令牌的特定比特串•当环上所有的站都处于空闲时，令牌沿着环旋转•当环上一个站想发送帧时必须等待直至检测到经过该站的令牌为止•该站抓住令牌并改变令牌中的一个比特，然后将令牌变成一帧的帧首，这时，该站可以在帧首后面加挂上帧的其余字段并进行发送，此时，环上不再有令牌•这个帧将在环上环行一整周后由发送站将它清除，发送站在下列两个条件都符合时将在环上插进一个新的令牌 该站已完成其帧的发送该站所发送的帧的前沿已回到了本站(在绕环运行一整圈后)令牌环图示令牌环操作的特点•任一时刻只有一个站可以发送•在轻负载的条件下，它的效率比较低，但是在重负载的条件下，环的作用是依次循环传递，因此既有效又公平5.2.2 MAC帧•帧首定界符(SD)：指出令牌或帧的开始，使用独特的符号与帧的其余部分进行区分。

•访问控制(AC)：包含被用于优先机制中的优先级和预留比特以及监控比特，这一字段还包括令牌比特•帧控制(FC)：指出该帧是一个LLC的数据帧(FF=1)还是一个MAC控制帧(FF=0)。

•目的地址(DA)：表明帧欲发往的目标站。

该地址可为单站地址，组播地址或广播地址，选择16比特还是48比特由实现来决定•源地址(SA)：帧的始发站地址。

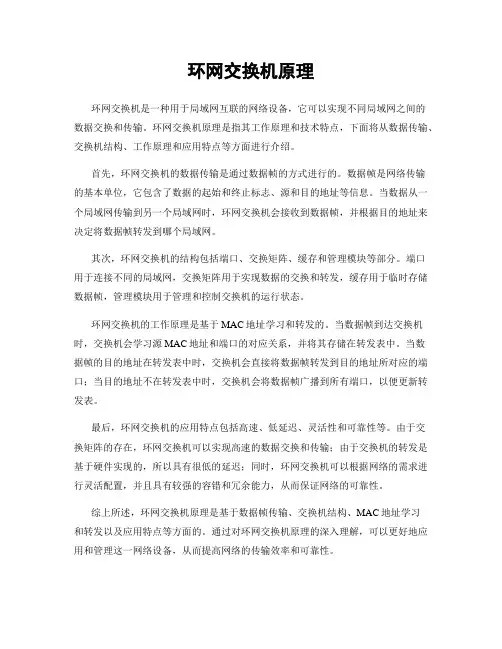

环网交换机原理环网交换机是一种用于局域网互联的网络设备，它可以实现不同局域网之间的数据交换和传输。

环网交换机原理是指其工作原理和技术特点，下面将从数据传输、交换机结构、工作原理和应用特点等方面进行介绍。

首先，环网交换机的数据传输是通过数据帧的方式进行的。

数据帧是网络传输的基本单位，它包含了数据的起始和终止标志、源和目的地址等信息。

当数据从一个局域网传输到另一个局域网时，环网交换机会接收到数据帧，并根据目的地址来决定将数据帧转发到哪个局域网。

其次，环网交换机的结构包括端口、交换矩阵、缓存和管理模块等部分。

端口用于连接不同的局域网，交换矩阵用于实现数据的交换和转发，缓存用于临时存储数据帧，管理模块用于管理和控制交换机的运行状态。

环网交换机的工作原理是基于MAC地址学习和转发的。

当数据帧到达交换机时，交换机会学习源MAC地址和端口的对应关系，并将其存储在转发表中。

当数据帧的目的地址在转发表中时，交换机会直接将数据帧转发到目的地址所对应的端口；当目的地址不在转发表中时，交换机会将数据帧广播到所有端口，以便更新转发表。

最后，环网交换机的应用特点包括高速、低延迟、灵活性和可靠性等。

由于交换矩阵的存在，环网交换机可以实现高速的数据交换和传输；由于交换机的转发是基于硬件实现的，所以具有很低的延迟；同时，环网交换机可以根据网络的需求进行灵活配置，并且具有较强的容错和冗余能力，从而保证网络的可靠性。

综上所述，环网交换机原理是基于数据帧传输、交换机结构、MAC地址学习和转发以及应用特点等方面的。

通过对环网交换机原理的深入理解，可以更好地应用和管理这一网络设备，从而提高网络的传输效率和可靠性。

光纤环网方案概述光纤环网是一种基于光纤通信技术的网络拓扑结构，适用于中大型企业和机构的局域网和广域网环境。

光纤环网方案通过构建一个闭合的拓扑结构，实现高可靠性、高带宽和低延迟的数据传输。

本文将介绍光纤环网方案的原理、部署和优势。

原理光纤环网方案基于光纤通信技术，通过建立多个光纤链路将各个节点连接在一起，形成一个闭合的环形结构。

每个节点通过光纤传输数据，并且将数据传输给下一个节点，直到数据回到起始节点。

这种环形结构使得数据可以以多条路径传输，提高了网络的可靠性和冗余性。

光纤环网方案通常采用环形双向链路，每个节点在物理链路上都有两个端口，一个用于接收数据，一个用于发送数据。

数据从一个节点的发送端口进入光纤链路，经过多个节点的传输，最终回到该节点的接收端口。

这种设计可以充分利用光纤链路的带宽，避免数据拥堵和瓶颈。

部署光纤环网方案的部署需要光纤交换机和光纤传输设备的支持。

首先，需要选择适合规模和需求的光纤交换机，将交换机连接在一起，形成一个环形的链路。

然后，在每个节点上安装光纤传输设备，将光纤链路与节点相连。

最后，配置光纤交换机的路由表和转发规则，使数据能够按照预期的路径进行传输。

在部署光纤环网方案时，需要考虑以下因素：1.网络拓扑：根据网络规模和要求，选择合适的拓扑结构，可以是单个环形结构或多个环形结构的组合。

2.光纤长度：由于光纤的传输距离有限，需要合理安排节点的位置和光纤的长度，以确保数据可以完整传输。

3.网络安全：为了保护光纤环网的数据安全，可以采用加密和身份验证等安全措施。

4.管理和监控：光纤环网需要进行定期的管理和监控，包括设备状态、链路质量和流量统计等。

优势光纤环网方案具有以下优势：1.高可靠性：光纤环网采用闭合的环形结构，即使某一条光纤出现故障，数据依然可以通过其他路径传输，保证网络的持续运行。

2.高带宽：光纤传输具有高带宽和低延迟的特点，可以满足大规模数据传输和实时应用的需求。

3.灵活性：光纤环网可以根据需要进行扩展和调整，添加新的节点或改变链路布局，方便适应不同的网络环境和需求。

环网供电技术在地铁供电中的应用环网供电技术是指在同一电压等级下，通过多个电源互相配合、支持混合供电的一种供电方式。

具体来说，环网供电技术可以将多个直流或交流电源通过柔性直流或交流电缆互相连接成环状架构，实现任意两点之间互相输送电能，大大提高了系统的冗余度和可靠性。

在地铁供电系统中，环网供电技术的应用具有以下优点：1. 提高供电可靠性：传统的地铁供电系统中，一旦某个电源出现故障，可能会导致整个供电系统瘫痪，对运营和乘客造成不良影响。

而采用环网供电技术后，由于多个电源间相互连接，一旦某个电源出现故障，其他电源可以及时接管电能输送，系统中的电能平衡性得以维持，从而提高了供电的可靠性。

2. 降低能耗成本：传统的地铁供电系统中，由于使用的是大功率变压器进行电能转换，存在较大的电能损耗。

而采用环网供电技术后，由于多个电源之间可以互相转换电能，避免了变压器等电能转换设备的使用，大大降低了能耗成本。

3. 提高接地安全性：传统的地铁供电系统中，由于使用的是单一电源，对接地设备的安全性要求较高。

而采用环网供电技术后，由于多个电源之间采用柔性直流或交流电缆相互连接，避免了接地电流超限等情况的发生，提高了接地安全性。

4. 增强系统的灵活性：传统的地铁供电系统中，一旦站点或支线开通或关闭，就必须重新调整整个供电系统，较为繁琐。

而采用环网供电技术后，由于多个电源之间通过柔性直流或交流电缆相互连接，系统结构具有一定的灵活性和可扩展性，可以随时按照需求进行升级和改造。

总之，环网供电技术的应用可以为地铁供电系统的升级改造带来新的解决方案，提高其供电的可靠性和安全性，并降低了能耗成本。

在未来的城市轨道交通建设中，也应大力推广这种新型的供电技术。

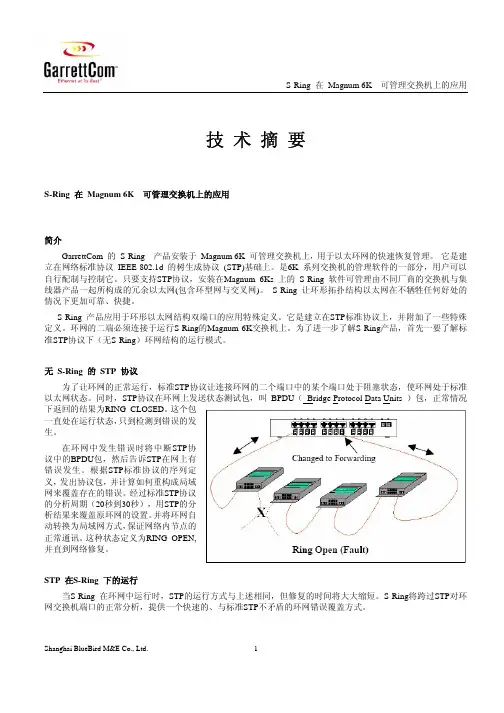

S-Ring 在 Magnum 6K 可管理交换机上的应用技术摘要S-Ring 在 Magnum 6K 可管理交换机上的应用简介GarrettCom 的 S-Ring　产品安装于 Magnum 6K 可管理交换机上，用于以太环网的快速恢复管理。

它是建立在网络标准协议 IEEE 802.1d 的树生成协议 (STP)基础上。

是6K 系列交换机的管理软件的一部分，用户可以自行配制与控制它。

只要支持STP协议，安装在Magnum 6Ks 上的 S-Ring 软件可管理由不同厂商的交换机与集线器产品一起所构成的冗余以太网(包含环型网与交叉网)。

S-Ring 让环形拓扑结构以太网在不牺牲任何好处的情况下更加可靠、快捷。

S-Ring 产品应用于环形以太网结构双端口的应用特殊定义。

它是建立在STP标准协议上，并附加了一些特殊定义。

环网的二端必须连接于运行S-Ring的Magnum 6K交换机上。

为了进一步了解S-Ring产品，首先一要了解标准STP协议下（无S-Ring）环网结构的运行模式。

无 S-Ring 的 STP 协议为了让环网的正常运行，标准STP协议让连接环网的二个端口中的某个端口处于阻塞状态，使环网处于标准以太网状态。

同时，STP协议在环网上发送状态测试包，叫 BPDU（Bridge Protocol Data Units ）包，正常情况下返回的结果为RING_CLOSED。

这个包一直处在运行状态，只到检测到错误的发生。

在环网中发生错误时将中断STP协议中的BPDU包，然后告诉STP在网上有错误发生。

根据STP标准协议的序列定义，发出协议包，并计算如何重构成局域网来覆盖存在的错误。

经过标准STP协议的分析周期（20秒到30秒），用STP的分析结果来覆盖原环网的设置。

并将环网自动转换为局域网方式，保证网络内节点的正常通讯。

这种状态定义为RING_OPEN,并直到网络修复。

STP 在S-Ring 下的运行当S-Ring 在环网中运行时，STP的运行方式与上述相同，但修复的时间将大大缩短。

工业环网技术方案
简介
本文档旨在提供一个工业环网技术方案，以满足工业环境中的通信需求。

工业环网是将各种设备和系统连接起来的网络，用于实时监控和管理工业生产过程。

以下是我们的技术方案。

硬件要求
- 工业级以太网设备：选择可靠稳定的工业级以太网交换机和路由器，以支持高速数据传输和大规模设备连接。

- 高质量的网络电缆：使用符合工业标准的屏蔽双绞线或光纤电缆，以确保数据传输的稳定性和可靠性。

- 设备接口模块：根据不同设备的接口类型，选择适配的接口模块，如网口、串口等。

软件要求
- 网络管理软件：选择适用于工业环网的网络管理软件，用于监控和管理网络设备，实现对网络拓扑的可视化和配置的中心化管理。

- 实时监控软件：根据工业生产需求，选择适合的实时监控软件，用于实时收集、分析和展示工业过程中的数据。

网络安全
- 防火墙和入侵检测系统：为工业环网提供安全防护，确保网络数据的机密性和完整性。

- 访问控制列表：根据不同用户和角色，设置合理的访问控制权限，以防止未经授权的访问和操作。

- 加密通信：使用加密协议和算法，保证数据传输过程中的安全性。

数据备份与恢复
- 定期数据备份：通过定期备份关键数据，确保数据的安全性和可靠性。

- 灾难恢复计划：制定灾难恢复计划，包括备份数据存储和远程恢复等措施，以应对可能发生的数据灾难。

总结
以上是我们提供的工业环网技术方案。

通过选择适合的硬件和软件，并采取网络安全和数据备份措施，可以实现稳定、安全和可靠的工业环网通信。

需要根据实际需求进行详细设计和实施。
