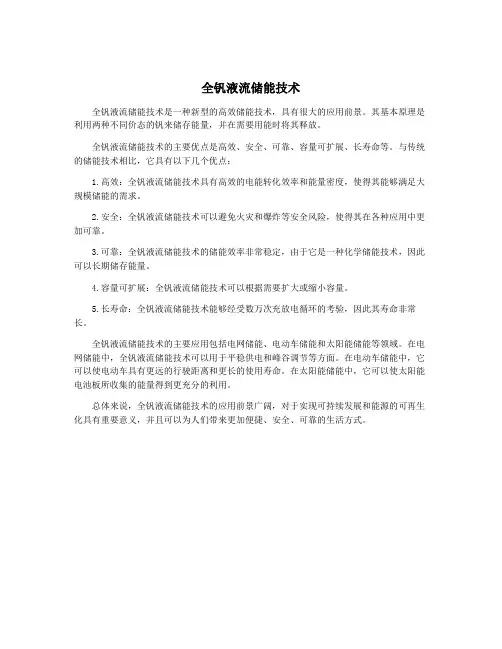

全钒液流储能技术
全钒液流储能技术是一种新型的高效储能技术，具有很大的应用前景。
其基本原理是利用两种不同价态的钒来储存能量，并在需要用能时将其释放。
全钒液流储能技术的主要优点是高效、安全、可靠、容量可扩展、长寿命等。
与传统的储能技术相比，它具有以下几个优点：
1.高效：全钒液流储能技术具有高效的电能转化效率和能量密度，使得其能够满足大规模储能的需求。
2.安全：全钒液流储能技术可以避免火灾和爆炸等安全风险，使得其在各种应用中更加可靠。
3.可靠：全钒液流储能技术的储能效率非常稳定，由于它是一种化学储能技术，因此可以长期储存能量。
4.容量可扩展：全钒液流储能技术可以根据需要扩大或缩小容量。
5.长寿命：全钒液流储能技术能够经受数万次充放电循环的考验，因此其寿命非常长。
全钒液流储能技术的主要应用包括电网储能、电动车储能和太阳能储能等领域。
在电网储能中，全钒液流储能技术可以用于平稳供电和峰谷调节等方面。
在电动车储能中，它可以使电动车具有更远的行驶距离和更长的使用寿命。
在太阳能储能中，它可以使太阳能电池板所收集的能量得到更充分的利用。
总体来说，全钒液流储能技术的应用前景广阔，对于实现可持续发展和能源的可再生化具有重要意义，并且可以为人们带来更加便捷、安全、可靠的生活方式。

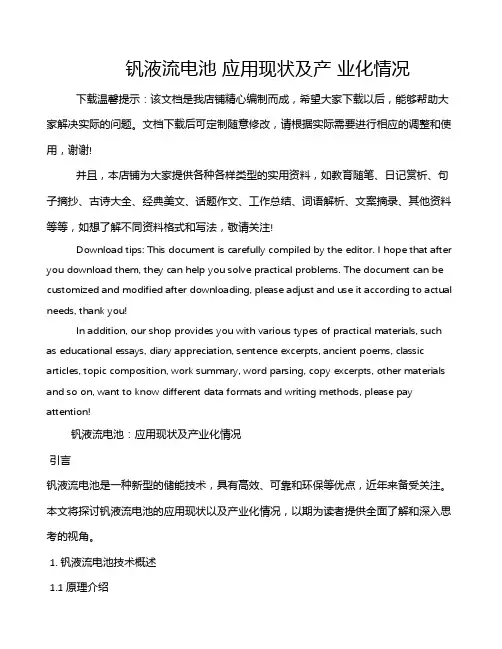

钒液流电池应用现状及产业化情况下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!钒液流电池：应用现状及产业化情况引言钒液流电池是一种新型的储能技术，具有高效、可靠和环保等优点，近年来备受关注。
全钒液流电池发展现状
全钒液流电池是一种能够储存电能并作为电源供应的电池技术。
它主要由负极、正极和电解液组成，其中负极和正极都是由钒离子溶液构成的。
全钒液流电池具有以下特点：
1. 高能量密度：相比传统的铅酸电池和锂离子电池，全钒液流电池具有更高的能量密度，能够更有效地储存和释放电能。
2. 长寿命：全钒液流电池具有很长的寿命，可以经受数千次的充放电循环而不损坏，这使得它们非常适合用于持续供电和储能系统。
3. 快速充放电：全钒液流电池具有快速的充放电特性，能够在短时间内迅速充电和释放电能，适用于需要高功率输出的应用场景。
4. 环保无污染：全钒液流电池使用的是钒离子溶液，不含有有害物质，对环境没有污染，而且废旧电池的材料可以回收利用，减少了资源浪费。
目前全钒液流电池的发展还处于起步阶段，但已经取得了一些进展。
一些研究机构和公司已经开始研究和制造全钒液流电池，并进行了一些实际应用。
然而，全钒液流电池技术还面临一些挑战，比如成本较高、能量密度较低和体积较大等问题，限制了它在大规模商业化应用中的推广。
尽管如此，随着能源存储需求的增加和对可再生能源的依赖增加，全钒液流电池作为一种可持续发展的储能技术，其发展前
景仍然广阔。
未来，随着技术的不断进步和成本的降低，全钒液流电池有望在能源存储和电力供应领域发挥重要作用。
全钒液流电池工作原理及用途概述及解释说明1. 引言1.1 概述全钒液流电池是一种新型的可再生能源储存技术，具有高能量密度、长周期寿命、良好的逆变向功能以及高效率的特点。
它采用钒离子在正负极之间的氧化还原反应来实现电能的转化和储存，可以灵活应用于多个领域，包括储能系统、可再生能源储存以及工业和交通领域等。
1.2 文章结构本文将全面介绍全钒液流电池的工作原理和用途，并通过实例分析和案例研究进一步说明其应用价值。
具体而言，本文将首先阐述全钒液流电池的基本原理和组成，然后详细描述正极与负极反应过程以及电解质和中间产物对电池性能的影响。
接着，将探讨全钒液流电池在储能系统、可再生能源储存以及工业和交通领域等方面的具体应用场景。
最后，本文将总结全文内容，并对全钒液流电池未来发展进行展望。
1.3 目的本文旨在详细介绍全钒液流电池的工作原理和用途，帮助读者了解这一新型储能技术的特点和优势，并展示它在各个领域应用中的潜力。
通过实例分析和案例研究，本文将为读者提供更深入的理解与参考，以促进该技术在实际应用中的推广和发展。
2. 全钒液流电池工作原理2.1 电池组成及基本原理全钒液流电池由正负极、电解质和分隔膜组成。
正负极分别由钒氧化物和氧化物钒组成。
在充电时，正极的钒氧化物被还原为钒离子(VO^2+ →V^3+)，而负极则将氧化物钒转化为过氧化物离子。
反之，在放电时，正负极发生反应并释放出储存的能量。
2.2 正极与负极反应过程在正极，VO^2+被还原为V^3+：VO^2+ + H^+ + e^- →V^3+ + H_2O存储在单元周围中间容器中的V^3+会通过外部均相或非均相反应回到负极进行再生。
在负极，V_5^4+被转化为V_4^3+：V_5^4+(溶于HCl) + V_2O_5 →5V_4^3+(溶于HCl)这些反应是可逆的，并且充放电过程可以重复多次。
2.3 电解质和中间产物全钒液流电池使用硫酸溶液作为电解质。
该溶液能够稳定钒离子的浓度，并提供所需的中和离子，以保持全钒液流电池的正常运行。
全钒液流电池储能市场需求分析引言随着可再生能源的快速发展和电力系统的转型升级，电池储能技术作为实现能源转换和管理的重要手段受到越来越多的关注。
全钒液流电池储能技术因其优异的性能和较长的寿命，在市场上备受青睐。
本文将对全钒液流电池储能市场需求进行分析。
1. 全钒液流电池储能技术概述全钒液流电池是一种以钒为电极材料的液流电池技术，其具有以下特点： - 高能量密度和高功率密度，能够满足大容量储能需求； - 可以进行大规模的储能，适用于电网储能和配电网储能等多种场景； - 具备较长的循环寿命和高效率，不易受到容量衰减的影响； - 具备高温和低温适应性，适用于各种环境条件下的储能应用。
2. 全钒液流电池储能市场需求分析2.1 政策引导促进市场需求增长政府在可再生能源和能源转型领域出台了一系列支持政策，如国家发改委发布的《储能技术与产业发展行动计划》等文件，这些政策的出台将进一步推动全钒液流电池储能市场的需求增长。
2.2 电力系统改革促进需求增加电力系统改革的推进将提高电网安全性和可靠性的要求，增加对储能技术的需求。
全钒液流电池储能技术因其高效率和长寿命的特点，能够满足电力系统对储能能力和循环寿命的要求，因此在电力系统改革中市场需求增加。
2.3 多元化的储能应用场景全钒液流电池储能技术适用于多种储能应用场景，包括但不限于： - 风电和光伏发电的储能系统，解决可再生能源输出波动性问题； - 基于电动汽车的储能系统，实现车联网和智能充电等功能； - 电网调峰和削峰填谷储能系统，提高电网运行的灵活性和稳定性。
3. 全钒液流电池储能市场前景展望根据以上市场需求的分析，全钒液流电池储能技术具备广阔的市场前景。
随着可再生能源规模的扩大和电网改革的深入推进，全钒液流电池储能技术将在电力系统转型中发挥重要作用，成为推动能源转型和可持续发展的关键技术之一。
结论全钒液流电池储能市场的需求将得到持续增长，政策引导、电力系统改革和多元化的储能应用场景是市场需求增长的重要驱动因素。
全钒液流电池关键技术进展与发展趋势1. 引言1.1 背景全钒液流电池是一种充放电过程中利用全钒离子在阳极和阴极之间迁移的电化学装置。
由于其高能量密度、长寿命和高安全性等特点，全钒液流电池近年来备受关注，并在储能领域得到广泛应用。
1.2 目的本文旨在通过对全钒液流电池的关键技术进展与发展趋势进行探讨，全面、详细、完整地了解该技术在能源储存领域的前景。
2. 全钒液流电池的关键技术2.1 电解液的优化2.1.1 电解液组成全钒液流电池的电解液由含有钒离子的阳极和阴极溶液组成。
目前，研究人员正致力于寻找更稳定、更高效的电解液组成方案。
2.1.2 电解液浓度电解液的浓度是影响全钒液流电池性能的重要因素。
过高或过低的浓度都会导致电池的性能下降。
2.2 电极材料的改进2.2.1 阳极材料当前最常用的全钒液流电池阳极材料为碳材料，但其能量密度相对较低。
因此，研究人员正在开发新型阳极材料，以提高电池的性能。
2.2.2 阴极材料目前广泛使用的全钒液流电池阴极材料是过氧化氢，但其价格较高。
相比之下，钛酸钠是一种廉价且具有潜力的替代材料。
2.3 堆叠方式的优化2.3.1 单电池堆叠单电池堆叠是将多个全钒液流电池串联起来，以提高储能系统的电压。
2.3.2 堆叠方式选择在堆叠方式选择方面，既要考虑电压平衡，又要考虑系统的稳定性和安全性。
3. 全钒液流电池的发展趋势3.1 尺寸与成本的降低随着技术的进步，全钒液流电池的制造成本将逐渐降低，使得其在更多领域中得以应用。
同时，通过改进设计，可以实现电池尺寸的缩小，提高储能系统的灵活性。
3.2 高能量密度的实现通过电解液的优化和电极材料的改进，全钒液流电池有望实现更高的能量密度，从而进一步提高其应用价值。
3.3 循环寿命的延长全钒液流电池的循环寿命是影响其商业化应用的一个关键因素。
当前的研究主要集中在延长电池的循环寿命，以提高其可靠性和经济性。
3.4 安全性的提升全钒液流电池的安全性问题一直是研究人员关注的焦点。
钒储能的前景和应用钒电池(简称VRB)是一种新型清洁能源存储装置，经过美国、日本、澳大利亚等国家的应用验证，与目前市场中的铅酸蓄电池、镍氢电池相比，具有大功率、长寿命、支持频繁大电流充放电、绿色无污染等明显技术优势，主要应用于再生能源并网发电、城市电网储能、远程供电、UPS系统、海岛应用等领域。
钒电池是能源存储技术的一次重大革命，有望突破新能源产业发展的瓶颈问题，成为储能系统的主要电池材料。
（钒电池的工艺流程）为何钒电池能改变未来储能电池格局？这是因为钒电池储能技术具有能量转换效率高、循环寿命长、安全环保等突出特点，是用作太阳能、风能发电过程配套的优良储能装置，还可以用于电网调峰，提高电网稳定性，保障电网安全。
一、目前钒储能在世界上的应用举例除了美国，日本、澳大利亚等多家国外企业已经开始布局钒电池市场。
日本用于电站调峰和风力储能的钒电池发展迅速，大功率的钒电池储能系统已投入使用，并全力推进其商业化进程。
澳大利亚钒业公司正通过其子公司VSUN能源公司推进为澳大利亚住宅市场开发钒氧化还原流电池的计划。
在中国，钒电池产业虽处于起步阶段，但是近两年的发展速度也不容易小觑。
由上海电气储能公司设计研发的国电投集团黄河上游水电公司液流电池储能项目、汕头智慧能源液流电池储能项目、常德10kW/60kWh液流储能系统等钒电池储能项目已实现并网。
2021年3月15日，北京普能世纪科技有限公司该公司成功签署一项框架协议，将在湖北省襄阳市部署一个100兆瓦（MW）太阳能光伏（PV）和100兆瓦（MW）/500兆瓦时（MWh）全钒液流电池集成电站项目。
该协议还包括建造首期年产50兆瓦及计划总产能达1000MW全钒液流电池VRB-ESS®的"吉瓦工厂"制造工厂，以及一个全钒液流电池智慧能源研发研究院。
丰宁全钒液流电池风储示范项目是目前河北省内规模最大、承德域内首个全钒液流电池储能项目，项目建设规模2MW/8MWh，风电场项目规划装机容量100MW，采用单机容量为2.5MW的风力发电机组，共安装40台风电机组。
中国储能网讯：作为解决可再生能源大规模接入、传统电力系统削峰填谷、分布式区域能源系统负荷平衡的关键支撑技术，大容量储能技术已成为世界未来能源技术创新的制高点。
由于产业链长、产业规模大，储能产业已成为战略性新兴产业，得到了工业发达国家产业界的重点关注。
2016年4月1日国家能源局颁布的《2016年能源工作指导意见》中明确提出“加快全钒液流电池”等领域技术定型。
这些无疑为全钒液流电池储能技术的研究开发和商业化应用的提供了重大机遇。
技术特点对于大规模储能技术而言，由于系统功率和容量大，有其自身的技术要求，主要包括以下三个方面：安全性好;生命周期的性价比高(生命周期的经济性好);生命周期的环境负荷小(生命周期的环境友好)。
全钒液流电池储能技术能很好地满足上述要求。
对规模储能技术而言，由于系统功率和容量大，发生安全事故造成的危害和损失大，因此规模储能技术的首要要求是安全可靠性。
全钒液流电池是通过钒离子的价态变化，实现化学能到电能的往复转换，从而实现电能存储与释放的一种储能技术。
与其他储能技术相比，全钒液流电池储能技术具有以下优点：安全性好：全钒液流电池的储能活性物质为钒离子的水溶液，常温常压运行，不会发生燃烧。
经过长时间运行，即使离子传导膜发生破裂，正负极活性物质发生互混，也不会发生爆炸和燃烧。
系统运行过程中，电解液在电堆和电解液储罐之间循环流动，电堆产生的热量可以有效排出，热管理简单。
全钒液流电池体系的技术特性使得单体电池间一致性好，消除了像锂离子电池那样因为一致性差而导致的系统安全性问题。
循环寿命长：全钒液流储能电池的充放电循环寿命可达13000次以上，日历寿命超过15年。
由于全钒液流储能电池的活性物质——钒离子存在于液态的电解液中，在电池反应过程中，钒离子仅发生价态变化，而无相变，且电极材料本身不参与反应，因此电池寿命较长。
日本住友电工制造的25kW的全钒液流电池模块在实验室中运行，充放电循环次数超过16000次。
与风电场配合使用的4MW/6MWh电池系统，在3年的应用中实现充放电循环27万次。
在1MW/5MWh 全钒液流电池储能系统中，电解液的成本约占整个成本的45%，由于电解液可循环使用，所以生命周期的性价比高。
充放电特性良好：全钒液流电池储能系统具有快速、深度充放电而不会影响电池的使用寿命的特点，且各单节电池均一性良好。
另外，钒离子的电化学可逆性高，电化学极化也小，因而非常适合大电流快速充放电。
与传统电池相比，全钒液流电池更加适应在过充、欠充、局部SOC区间等电网实际工况条件下运行的要求。
功率和容量独立设计：全钒液流电池储能系统的显著优势之一是功率和容量相互独立。
全钒液流电池的功率由电堆的规格和数量决定，容量由电解液的浓度和体积决定。
因此，功率的扩容可通过增大电堆功率和增加电堆数量实现，容量的提高可以通过增加电解液体积实现。
功率和容量相互独立，使得设计更加灵活。
输出功率范围：kW～数百MW，储电容量范围：10kWh~数百MWh。
环境友好：全钒液流电池电解质溶液可循环使用和再生利用。
电堆的关键材料中，电极材料为碳毡，双极板为碳板，集流板为紫铜板，端板为铝合金板或铸铁版，电解液传输管道为工程塑料管，材料来源丰富，加工技术成熟，易于回收利用，生命周期中环境友好。
可实时、准确监控电池系统荷电状态(SOC)：全钒液流电池开路电压(OCV)高低表征储能电池系统容量状况。
通过电化学滴定方法测定正负极电解液浓度可以准确计算储能系统的容量状况(SOC)，并与OCV进行对应，获取储能电池系统SOC与OCV的函数关系曲线。
将函数关系曲线耦合到电池管理系统中，可以通过测量系统开路电压对储能系统容量状况进行精确测算。
该特性有利于电网进行管理和调度。
由于受钒离子溶解度的限制，和其他电池相比，全钒液流电池储能密度偏低、体积较大，不适合于动力电池，适合用于大型固定储能电站。
另外，电池系统增加的管道、泵、阀、换热器等辅助部件，使得全钒液流电池储能系统较为复杂。
总体看，在输出功率为数百千瓦至数百兆瓦，储能容量在3小时以上级的大规模化固定储能场合，全液流电池储能技术具有明显的优势，是大规模高效储能技术的首选技术之一。
技术进展从2000年开始，中科院大连化学物理研究所(下称：大连化物所)和大连融科储能技术发展有限公司(下称：融科储能)通过产学研合作，在电池材料、部件、系统集成及工程应用方面关键技术方面取得重大突破，引领中国全钒液流电池储能技术走在世界前列。
1.掌握了电池关键材料核心技术与产业化生产能力，产品性价比优势明显在钒电解液开发方面，研发团队以自主生产的高纯钒氧化物为原料，运用专利技术工艺，实现了硫酸体系钒电解液产品、混合酸体系钒电解液产品的规模化生产。
目前产能达5万立方米/年，能够满足本项目及国内外市场需求，已经出口欧、美、日等发达国家，占据同类产品80%的市场份额。
在双极板开发方面，研发团队突破了液流电池用高性能、低成本碳塑复合双极板批量化制备技术，并研制出连续成型生产设备，已经实现批量化生产广泛应用于工程项目中。
在离子传导膜开发方面，突破传统的“离子交换传递”机理的束缚，原创性提出了不含离子交换基团的“离子筛分传导”概念，发明了高选择性、高导电性、低成本的非氟多孔离子传导膜，从分子尺度上实现了对钒离子和氢离子的筛分，摆脱了对离子交换基团的依赖，提高了非氟膜的稳定性和耐久性。
经10,000多次充放电循环考核，电池性能无明显衰减，电池性能优于全氟磺酸离子交换膜，价格不到全氟磺酸离子交换膜的20%，并实现中试生产和示范应用。
2.掌握了全钒液流电池电堆设计、制造及批量化生产技术电堆是全钒液流电池储能系统的核心部件，它的性能和成本直接影响电池储能系统的性能和成本。
大连化物所和融科储能研究团队突破了电堆的结构设计与集成技术，在2009年成功开发的22kW级液流电池单体电堆基础上，通过进一步优化创新。
2013年，成功将电堆的额定工作电流密度由原来的80mA/cm2提高到120mA/cm2而保持能量效率80%，开发出具有国内外领先水平的31.5kW单体电堆，大幅度降低了电堆的材料成本。
3.突破兆瓦以上级储能系统设计集成技术，实现了全钒液流电池储能技术的商业化应用MW以上级液流电池储能系统通常由上百个甚至数百个电堆构成，储能系统的集成和控制技术直接影响到运行的可靠性和稳定性。
研究团队创新性地提出了模块化设计理念，开发出可独立控制运行的液流电池单元储能模块和系统集成技术、智能控制管理技术及多系统耦合与控制技术。
图2为研究团队研制出高集成度的125kW和250kW集装箱结构的全钒液流电池单元储能模块，实现了工业化生产。
产品的可靠性、稳定性好，在运输、现场安装、灵活设计和环境适用性等方面都具有显著优势。
应用标准的储能模块可以构建兆瓦级大规模的电池系统。
4.引领行业、国家标准和国际(IEC)液流电池标准的制定研发团队带头人师张华民研究员推动成立了“国家能源行业液流电池标委会”，并任主任委员，牵头制定的多项液流电池国家和能源行业标准填补了国内空白。
大连化物所和融科储能公司受欧洲标准委员会(CEN)和欧洲电化学技术标准委员会(CENELEC)邀请，作为欧洲液流电池协议的发起者之一，全面参与欧洲液流电池行业协议的制定。
另外，在张华民研究员的积极推动下，国际电工委员会(IEC)IEC已提出把液流电池标准制定纳入工作范围，并成立了专门的“液流电池国际标准研究组”。
公司副总经理、总工程师张华民研究员是其中3名委员之一和召集人，他将液流电池的标准工作正式纳入国际电工委员会工作范畴，并主持《IEC62932-2-1固定式液流电池通用要求和测试方法》国际标准。
工程项目情况在国家能源结构调整的大背景下，大连化物所和融科储能公司针对目前存在的问题和需求，分别在可再生能源发电领域、分布式发电及智能微网、无市电地区供电等领域开展一系列全钒液流电池工程项目，积累了丰富的应用经验。
典型项目情况如下。
1.可再生能源发电领域研发团队于2012年在辽宁省龙源卧牛石风电场建设了“5MW/10MWh全钒液流电池储能应用示范电站”。
该电站于2012年成功通过辽宁电网和业主的验收，各项指标全部达到设计要求。
储能电站直接接受辽宁省电力公司调度中心调度，已稳定运行三年多。
这是目前世界上第一套实际并网运行的5MW级大型工业该储能电站，标志融科储能在该领域技术研发、成套产品生产等方面处于国内领先，国际先进水平。
在能量管理系统的统一调度下，5MW/10MWh全钒液流电池储能系统实现了以下功能：平滑风电输出;提高风电场跟踪计划发电能力;风场弃风限出力情况下储电，增加风场收益;暂态有功出力紧急响应、暂态电压紧急支撑功能;接受电网调度，参与电网调频电网调峰。
在5MW/10MWh全钒液流电池储能电站成功运行的基础上，研发团队又先后实施了辽宁黑山龙湾风电场3MW/6MWh全钒液流电池储能电站项目、国电和风北镇风电场2MW/4MWh全钒液流电池储能电站项目。
同5MW/10MWh全钒液流电池储能电站相比，电站功能更加丰富，实现了孤岛运行、节能降耗和黑启动功能，风电场运行更加智能化，具备网源友好性特点，更加有利于电网与风电场相互协调及管理调度，有利于电网接纳风电能力的提高。
2.分布式发电和智能微网领域应用研发团队于2014年6月成功实施了辽宁电科院风/光/全钒液流电池储能的智能微网项目。
全钒液流电池储能系统配置为100kW/400kWh，采用集装箱方式室外安装。
该系统已经稳定运行接近一年。
2014年，研发团队为中广核青海光/储智能微网工程提供了125kW/1MWh全钒液流电池系统，与光伏发电结合，为青海共和县无市电地区提供电力供应。
作为智能微网中不可缺少的一部分，全钒液流电池储能系统能够有效对微网内风能和太阳能发电输出特性进行调节，保障了微网运行稳定性。
针对分布式发电和智能微网领域，研发团队还为金风科技集团北京亦庄风/光/储智能微网工程提供了200kW/800kWh全钒液流电池系统。
3.无市电地区供电领域应用研发团队在大连蛇岛自然保护区实施了光/柴/储离网供电工程。
该离网系统运行至今已经三年有余，运行稳定，用户对整套离网供电系统运行效果非常满意。
在该离网系统投运之前，蛇岛上的用电主要靠柴油发电机提供，考虑成本因素一天只使用几个小时的电，岛上人员办公和生活条件非常艰苦与不便。
在离网系统投入运行之后，不仅保证了蛇岛办公及生活设施的二十四小时连续供电，岛上维护人员的生产及生活条件得到较大程度改善，而且基本消除了柴油发电机的使用，降低了柴油的消耗，保护了环境，同时也降低了噪音污染，有利于蛇岛自然保护区的生态保护。
另外，随着国际储能市场商业化进程的不断加快，研发团队也大力拓展国际市场。
