电镀与表面处理的表示方法

cu/cp基体材料为铜，进行表面处理：酸洗Fe/Ep.Zn12.c1B基体材料为铁，进行表面处理：电镀锌，镀层厚度大于12微米，绿色铬酸盐处理，1级，c型详见GB/T 13911-1992Cu/Ep.Sn10是什么电镀电镀与表面处理的表示方法:【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色)】处理方法有：Ep--电镀、Ap--化学镀、Et--电化学处理、Ct--化学处理处理名称有：P--钝化、O--氧化、A--阳极化（包括草酸、硫酸、铬酸和磷酸）、Ec--电解着色等等处理特征有：b--光亮、s--半光亮、m--暗、hd--硬质、cd--导电、i--绝缘等等后处理有：P--钝化、O--氧化、Cl--着色、S--封闭、Pt--封闭等等Cu/Ep.Sn10表示铜表面电镀锡厚度10微米不锈钢：按成分可分为Cr系（400系列）、Cr－Ni系（300系列）、Cr－Mn－Ni（200系列）及析出硬化系（600系列）。

200 系列—铬-镍-锰奥氏体不锈钢300 系列—铬-镍奥氏体不锈钢301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于304不锈钢。

302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

303—通过添加少量的硫、磷使其较304更易切削加工。

304—即18/8不锈钢。

GB牌号为0Cr18Ni9。

309—较之304有更好的耐温性。

316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业、制药行业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

[1] 不锈钢水桶型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似304。

400 系列—铁素体和马氏体不锈钢。

408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

这就是电镀与表面处理得表示方法【基体材料】/【处理方法】、【处理名称】【处理特征】、【后处理(颜色)】处理方法有：Ｅp-－电镀、Ａp--化学镀、Eｔ－-电化学处理、Ct－-化学处理处理名称有:Ｐ--钝化、O--氧化、Ａ--阳极化(包括草酸、硫酸、铬酸与磷酸)、Ｅｃ--电解着色等处理特征有:b－-光亮、s--半光亮、m--暗、ｈd--硬质、cd--导电、i--绝缘等等后处理有：Ｐ--钝化、O-－氧化、Ｃl--着色、S－-封闭、Pt--封闭等等例如: Al /Et、Ahd铝合金电化学硬质阳极化Ａl /Et、A、Cl(ｂk）铝合金电化学阳极化并着黑金属电镀与喷涂表示方法金属电镀与喷涂表示方法(摘录标准:SJ2081８-200２电子设备得金属镀覆与化学处理）A1、1 金属镀覆表示方法:基体材料/镀覆方法．镀覆层名称镀覆层厚度镀覆层特征.后处理镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略。

例1：Ｆｅ/ Ep、Zn7、ｃ2C(钢材,电镀锌7μm以上，彩虹铬酸盐处理2级C型。

)例2:Ｆe / Eｐ、Nｉ２5dCr０、３mｐ(钢材,电镀双层镍2５μm以上,微孔铬0、3μm以上。

）例3：Ｃｕ/ Ｅp、Ni５bＣｒ０、3r(铜材，电镀光亮镍5μm以上,普通装饰铬0、３μm以上。

)例4:Ａｌ/Ap、Ｎi-P１3、Ep、Aｇ1０b/At、ＤJB-82３(铝材，化学镀镍磷合金13μm以上,电镀光亮银10μm以上,涂ＤJB-823防变色处理。

)A１、２化学处理与电化学处理得表示方法：基体材料／处理方法.处理名称覆盖层厚度处理特征.后处理(颜色)若对化学处理或电化学处理得处理特征,镀覆层厚度,后处理或颜色无具体要求时,允许省略。

例5:Al／Eｔ、A、Cl(BK)(铝材,电化学处理,阳极氧化,着黑色,对阳极氧化方法,氧化膜厚度无特定要求) 例6:Ａｌ/Cｔ、Ocｄ(铝材，化学氧化处理，生成可导电得铬酸盐转化膜)例7:Cu/Ct、P(铜材，化学处理，钝化。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理C2C （彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称铁、铜铜、铜合金铝、铝合金锌、锌合金符号Fe Cu Al Zn镁、镁合金钛、钛合金Mg Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称电镀化学镀电化学处理化学处理3）化学和电化学处理名称的表示符号符号（英文缩写）EpApEtCt处理名称钝化氧化电解着色磷化阳极氧化电镀锌铬酸盐处理a.电镀锌光亮铬酸盐处理符号P（不能理解为元素符号磷）OEcPhACC1Ab.电镀锌彩虹铬酸盐处理c.电镀锌彩虹铬酸盐处理d.电镀锌深色铬酸盐处理C1BC2CC2D（漂白型）常用（彩虹型）常用(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

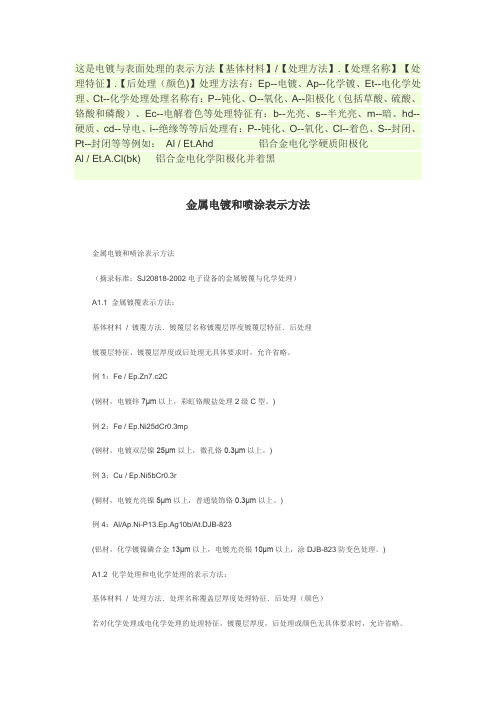

这是电镀与表面处理的表示方法【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色)】处理方法有：Ep--电镀、Ap--化学镀、Et--电化学处理、Ct--化学处理处理名称有：P--钝化、O--氧化、A--阳极化（包括草酸、硫酸、铬酸和磷酸）、Ec--电解着色等处理特征有：b--光亮、s--半光亮、m--暗、hd--硬质、cd--导电、i--绝缘等等后处理有：P--钝化、O--氧化、Cl--着色、S--封闭、Pt--封闭等等例如：Al / Et.Ahd 铝合金电化学硬质阳极化Al / Et.A.Cl(bk) 铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准：SJ20818-2002电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时，允许省略。

例1：Fe / Ep.Zn7.c2C(钢材，电镀锌7μm以上，彩虹铬酸盐处理2级C型。

)例2：Fe / Ep.Ni25dCr0.3mp(钢材，电镀双层镍25μm以上，微孔铬0.3μm以上。

)例3：Cu / Ep.Ni5bCr0.3r(铜材，电镀光亮镍5μm以上，普通装饰铬0.3μm以上。

)例4：Al/Ap.Ni-P13.Ep.Ag10b/At.DJB-823(铝材，化学镀镍磷合金13μm以上，电镀光亮银10μm以上，涂DJB-823防变色处理。

)A1.2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色）若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时，允许省略。

例5：Al/Et.A.Cl(BK)(铝材，电化学处理，阳极氧化，着黑色，对阳极氧化方法，氧化膜厚度无特定要求) 例6：Al/Ct.Ocd(铝材，化学氧化处理，生成可导电的铬酸盐转化膜)例7：Cu/Ct.P(铜材，化学处理，钝化。

这是电镀与表面处理的表示方法【基体材料】/【处理方法】。

【处理名称】【处理特征】。

【后处理(颜色）】处理方法有：Ep——电镀、Ap--化学镀、Et——电化学处理、Ct--化学处理处理名称有：P-—钝化、O-—氧化、A-—阳极化（包括草酸、硫酸、铬酸和磷酸)、Ec--电解着色等处理特征有:b-—光亮、s—-半光亮、m—-暗、hd—-硬质、cd-—导电、i--绝缘等等后处理有：P——钝化、O—-氧化、Cl—-着色、S-—封闭、Pt-—封闭等等例如：Al / Et。

Ahd铝合金电化学硬质阳极化Al / Et.A。

Cl（bk) 铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准:SJ20818-2002电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时,允许省略.例1:Fe / Ep。

Zn7。

c2C（钢材，电镀锌7μm以上，彩虹铬酸盐处理2级C型。

）例2：Fe / Ep。

Ni25dCr0.3mp(钢材,电镀双层镍25μm以上，微孔铬0.3μm以上。

)例3：Cu / Ep。

Ni5bCr0。

3r（铜材,电镀光亮镍5μm以上，普通装饰铬0。

3μm以上。

)例4:Al/Ap。

Ni—P13。

Ep。

Ag10b/At.DJB—823（铝材，化学镀镍磷合金13μm以上，电镀光亮银10μm以上，涂DJB-823防变色处理。

）A1。

2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色)若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时,允许省略。

例5:Al/Et。

A。

Cl（BK）（铝材,电化学处理，阳极氧化,着黑色，对阳极氧化方法，氧化膜厚度无特定要求）例6：Al/Ct.Ocd(铝材，化学氧化处理,生成可导电的铬酸盐转化膜）例7:Cu/Ct。

表面处理标注示例及有关说明1黑色金属表面氧化处理标注示例化学氧化： C t·O WJ461－1995暗面化学氧化： C t·Om WJ461－1995无光缎面化学氧化： C t·OSt3WJ461－1995半光亮化学氧化： C t·OS WJ461－1995光亮化学氧化： C t·Ob WJ461－19952铜及铜合金表面氧化处理标注示例氨液氧化： Ct·O（A） WJ462－1995暗面氨液氧化： Ct·O（A）m WJ462－1995无光缎面氨液氧化： Ct ·O（A）St 3 WJ462－1995半光亮氨液氧化： Ct·O（A）S WJ462 －1995过硫酸盐氧化：Ct·O（G） WJ462－1995暗面过硫酸盐氧化： Ct·O（G）m WJ462－1995无光缎面过硫酸盐氧化： Ct·O（G）St 3 WJ462－1995 半光亮过硫酸盐氧化： Ct ·O（G）S WJ462－1995电解氧化： Et ·O（E） WJ462－1995暗面电解氧化： Et ·O（E）m WJ462－1995无光缎面电解氧化： Et ·O（E）St 3 WJ462－1995半光亮电解氧化： Et ·O（E）S WJ462－ 1995钝化：Ct·P WJ462－1995注 1 ：只有含铜 57%～70%的黄铜才能获得良好的氨液氧化膜，适用于与光学零件接触的零件。

注 2：电解氧化和过硫酸盐氧化，比氨液氧化膜后，主要适用于铜、青铜及某些难于进行氨液氧化的黄铜。

3铝及铝合金表面阳极氧化处理标注示例阳极氧化： Et ·A WJ463 －1995硫酸阳极氧化： Et ·A（S） WJ463－1995铬酸阳极氧化： Et ·A（Cr） WJ463－1995磷酸阳极氧化： Et ·A（P） WJ463－1995草酸阳极氧化： Et ·A（O） WJ463－1995蓝色光亮阳极氧化： Et ·Ab·CI（BU） WJ463－1995黑色阳极氧化： Et ·A·CI （BK） WJ463－1995黑色半光亮阳极氧化： Et ·AS· CI（BK） WJ463－1995黑色暗面阳极氧化： Et ·Am·CI（BK） WJ463－1995黑色细光缎面阳极氧化： Et ·ASt1· CI（BK） WJ463－1995黑色粗光缎面阳极氧化： Et ·ASt2· CI（BK） WJ463－1995黑色无光缎面阳极氧化： Et ·ASt3· CI（BK） WJ463－1995黑色硫酸阳极氧化： Et ·A（S）·CI（BK） WJ463－1995黑色光亮硫酸阳极氧化： Et ·A（S）b·CI（BK） WJ463－1995黑色半光亮硫酸阳极氧化： Et ·A（S）S· CI（BK） WJ463－1995 黑色暗面硫酸阳极氧化： Et ·A（S）m·CI（BK） WJ463－1995黑色细光缎面硫酸阳极氧化：Et · A（S）St 1· CI （BK）WJ463－1995黑色粗光缎面硫酸阳极氧化：Et · A（S）St 2· CI （BK）WJ463－1995黑色无光缎面硫酸阳极氧化：Et · A（S）St 3· CI（ BK）WJ463－1995黑色铬酸阳极氧化： Et ·A（Cr）·CI（BK） WJ463－1995黑色光亮铬酸阳极氧化：Et ·A（Cr）b·CI（BK） WJ463－1995黑色半光亮铬酸阳极氧化：Et ·A（Cr）S·CI （BK） WJ463－1995黑色暗面铬酸阳极氧化：Et ·A（Cr）m·CI（BK） WJ463－1995黑色细光铬酸阳极氧化：Et ·A（Cr）St 1·CI（BK） WJ463－1995黑色粗光铬酸阳极氧化：Et ·A（Cr）St 2·CI （BK） WJ463－1995黑色无光铬酸阳极氧化：Et ·A（Cr）St 3·CI （BK） WJ463－1995黑色磷酸阳极氧化：Et ·A（P）·CI （BK） WJ463－1995黑色光亮磷酸阳极氧化：Et ·A（P）b·CI（BK） WJ463－1995黑色半光亮磷酸阳极氧化：Et ·A（P）S· CI（BK） WJ463－1995黑色暗面磷酸阳极氧化：Et ·A（P）m·CI（BK） WJ463－1995黑色细光磷酸阳极氧化：Et ·A（P）St 1·CI （BK） WJ463－1995黑色粗光磷酸阳极氧化：Et ·A（P）St 2·CI （BK） WJ463－1995黑色无光磷酸阳极氧化：Et ·A（P）St 3·CI（BK） WJ463－1995黑色草酸阳极氧化： Et ·A（O）· CI（BK） WJ463－1995黑色光亮草酸阳极氧化：Et ·A（O）b·CI（BK） WJ463－1995黑色半光亮草酸阳极氧化：Et ·A（O）S· CI（BK） WJ463－1995黑色暗面草酸阳极氧化：Et ·A（O）m·CI（BK） WJ463－1995黑色细光草酸阳极氧化：Et ·A（O）St 1·CI （BK） WJ463－1995黑色粗光草酸阳极氧化：Et ·A（O）St 2·CI （BK） WJ463－1995黑色无光草酸阳极氧化：Et ·A（O）St 3·CI （BK） WJ463－19954铝及铝合金表面硬质阳极氧化处理标注示例硬质阳极氧化： D· YY WJ2017 －1991喷粗砂后进行硬质阳极氧化： D· U1YY WJ2017－1991喷细砂后进行硬质阳极氧化： D· U3YY WJ2017－19915黑镍电镀层表面处理标注示例钢质零件采用镀锌底层后无光缎面镀黑镍：E P·NibkSt 3 WJ454－1995钢质零件采用镀铜底层后半光亮镀黑镍：E P·NibkS WL454－1995钢质零件采用镀铜底层后光亮镀黑镍：E P·Nibkb WJ454－1995铜质零件镀黑镍：E P·Nibk WJ454－1995铜质零件采用镀镍底层后无光缎面镀黑镍：E P·NibkSt 3 WJ454－1995铜或钢质零件暗面镀黑镍：E P·Nibkm WJ454－19956镍电镀层表面处理标注示例钢质零件，使用条件为中等，采用无光缎面镀镍：E P·Cu20Ni10St3WJ455－1995铜质零件，使用条件为轻度，采用细光缎面镀镍：E P· Ni5St 1WJ455－1995钢质零件，使用条件为轻度，采用低锡青铜为底层的粗光缎面镀镍：E P·Cu（85）－ Sn（15） Ni10St 2WJ455－1995 7铬电镀层表面处理标注示例铜质零件，使用条件为轻度，采用细光缎面镀铬：Ep·Cr5 St 1WJ456－1995铜质零件，使用条件为轻度，采用无光缎面镀铬：Ep·Cr5 St 3WJ456－1995钢质零件，使用条件为中等，采用铜、镍为中间层的缎面镀铬：Ep·Cu20Ni10Cr0.5St WJ456－1995或 Ep· Cr （30）St WJ456－1995钢质零件，使用条件为中等，采用低锡青铜为中间层的粗光缎面镀铬：E P·Cu（85）－ Sn（15） Cr5St 2WJ456－1995钢质零件，使用条件为极严酷，由铜、光亮镍、微裂纹铬组成的多层镀覆电镀层：E P·Cu20Ni25bCr0.5mc WJ456－1995或 E P· Cr （45）mc WJ456－1995钢质零件，使用条件为极严酷，由铜、光亮镍、硬铬组成的多层镀覆电镀层：E P·Cu20Ni25bCrhd WJ456－1995或 E P· Cr （45）hd WJ456－1995注：“mc”符号表示微裂纹，“hd”符号表示硬质钢质零件，使用条件为极严酷，由铜、光亮镍、乳白铬组成的多层镀覆电镀层：E P·Cu20Ni25bCrO WJ456－1995或 E P· Cr （45）O WJ456－19958镉电镀层表面处理标注示例钢质零件，使用条件为中等，彩色钝化处理的无光缎面镉镀层：E P·Cd12St3·c2C WJ457－1995黄铜零件，使用条件轻度，不进行后处理的暗面镉镀层：E P·Cd8m WJ457－1995注：“c2C”分别表示要进行后处理的符号（c）分级（ 2）类型（ C）。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理C2C （彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜 Fe铜、铜合金 Cu铝、铝合金 Al锌、锌合金 Zn镁、镁合金 Mg钛、钛合金 Ti塑料 PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀 Ep化学镀 Ap电化学处理 Et化学处理 Ct3）化学和电化学处理名称的表示符号[处理名称符号钝化 P（不能理解为元素符号磷）氧化 O电解着色 Ec磷化 Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理 C1Ab.电镀锌彩虹铬酸盐处理 C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理 C2C （彩虹型）常用d.电镀锌深色铬酸盐处理 C2D(符号-C；分级1、2；类型:）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬μm）例2. Fe/ （钢材。

电镀锌7μm，彩虹铬酸盐处理2级C型）（彩虹型）例（铜材，电镀光亮镍5μm，普通铬μm）例（铜材，电镀铜20μm，化学镀镍10μm，电镀无裂纹铬μm）例（塑料，电镀光亮铜10μm，光亮镍15μm，普通铬μm）2）化学、电化学处理表示方法.示例：例Et·A·cl（BK)（铝材，电化学处理，阳极氧化，着黑色）例2. Cu/ct·P（钢材，化学处理，钝化）例ct·MnPh（铜材，化学处理，磷酸锰盐处理）例4. AI/et·Ec（铝材，电化学处理，电解着色）3、镀覆层处理层表示符号,4、后处理表示符号：红色RD橙色OG黄色YE绿色GN后处理名称:符号蓝（浅蓝）BU 紫（紫红）VT 灰（蓝灰）GY 白色WH 粉色PK%GD 金黄青绿TQ银白SR…常用镀覆层的标志新旧对照表注：1．基体材料在图样或有关得技术文件中有明确规定时，允许省。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化A电镀锌铬酸盐处理Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B（漂白型）常用c.电镀锌彩虹铬酸盐处理C2C（彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2.（钢材。

电镀锌7μm，彩虹铬酸盐处理2级C型）（彩虹型）（铜材，电镀光亮镍5μm，普通铬0.3μm）（铜材，电镀铜20μm，化学镀镍10μm，电镀无裂纹铬0.3μm）例（塑料，电镀光亮铜10μm，光亮镍15μm，普通铬0.3μm）2）化学、电化学处理表示方法示例：例1.AI/Et·A·cl（BK)（铝材，电化学处理，阳极氧化，着黑色）例2.Cu/ct·P（钢材，化学处理，钝化）例3.Fe/ct·MnPh（铜材，化学处理，磷酸锰盐处理）例4.AI/et·Ec（铝材，电化学处理，电解着色）3、镀覆层处理层表示符号4、后处理表示符号：1．?基体材料在图样或有关得技术文件中有明确规定时，允许省。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜 Fe铜、铜合金 Cu铝、铝合金 Al锌、锌合金 Zn镁、镁合金 Mg钛、钛合金 Ti塑料 PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀 Ep化学镀 Ap电化学处理 Et化学处理 Ct 3）化学和电化学处理名称的表示符号处理名称符号钝化 P（不能理解为元素符号磷）氧化 O电解着色 Ec磷化 Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理 C1Ab.电镀锌彩虹铬酸盐处理 C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理 C2C （彩虹型）常用d.电镀锌深色铬酸盐处理 C2D(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化A电镀锌铬酸盐处理Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B（漂白型）常用c.电镀锌彩虹铬酸盐处理C2C（彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2.（钢材。

电镀锌7μm，彩虹铬酸盐处理2级C型）（彩虹型）（铜材，电镀光亮镍5μm，普通铬0.3μm）（铜材，电镀铜20μm，化学镀镍10μm，电镀无裂纹铬0.3μm）例（塑料，电镀光亮铜10μm，光亮镍15μm，普通铬0.3μm）2）化学、电化学处理表示方法示例：例1.AI/Et·A·cl（BK)（铝材，电化学处理，阳极氧化，着黑色）例2.Cu/ct·P（钢材，化学处理，钝化）例3.Fe/ct·MnPh（铜材，化学处理，磷酸锰盐处理）例4.AI/et·Ec（铝材，电化学处理，电解着色）3、镀覆层处理层表示符号4、后处理表示符号：常用镀覆层的标志新旧对照表注：1．?基体材料在图样或有关得技术文件中有明确规定时，允许省。

电镀与表面处理的表示方法这是电镀与表面处理的表示方法【基体材料】/【处理方法】.【处理名称】【处理特征】.【后处理（颜色)】处理方法有：Ep--电镀、Ap--化学镀、Et--电化学处理、Ct--化学处理处理名称有：P--钝化、O--氧化、A--阳极化（包括草酸、硫酸、铬酸和磷酸）、Ec--电解着色等处理特征有：b--光亮、s--半光亮、m--暗、hd--硬质、cd--导电、i--绝缘等等后处理有：P--钝化、O--氧化、Cl--着色、S--封闭、Pt--封闭等等例如：Al / Et.Ahd 铝合金电化学硬质阳极化Al / Et.A.Cl(bk) 铝合金电化学阳极化并着黑金属电镀和喷涂表示方法金属电镀和喷涂表示方法（摘录标准：SJ20818-2002电子设备的金属镀覆与化学处理）A1.1 金属镀覆表示方法：基体材料/ 镀覆方法．镀覆层名称镀覆层厚度镀覆层特征．后处理镀覆层特征、镀覆层厚度或后处理无具体要求时，允许省略。

例1：Fe / Ep.Zn7.c2C(钢材，电镀锌7μm以上，彩虹铬酸盐处理2级C型。

)例2：Fe / Ep.Ni25dCr0.3mp(钢材，电镀双层镍25μm以上，微孔铬0.3μm以上。

)例3：Cu / Ep.Ni5bCr0.3r(铜材，电镀光亮镍5μm以上，普通装饰铬0.3μm以上。

)例4：Al/Ap.Ni-P13.Ep.Ag10b/At.DJB-823(铝材，化学镀镍磷合金13μm以上，电镀光亮银10μm以上，涂DJB-823防变色处理。

)A1.2 化学处理和电化学处理的表示方法：基体材料/ 处理方法．处理名称覆盖层厚度处理特征．后处理（颜色）若对化学处理或电化学处理的处理特征，镀覆层厚度，后处理或颜色无具体要求时，允许省略。

例5：Al/Et.A.Cl(BK)(铝材，电化学处理，阳极氧化，着黑色，对阳极氧化方法，氧化膜厚度无特定要求) 例6：Al/Ct.Ocd(铝材，化学氧化处理，生成可导电的铬酸盐转化膜)例7：Cu/Ct.P(铜材，化学处理，钝化。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化 A电镀锌铬酸盐处理 Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B （漂白型）常用c.电镀锌彩虹铬酸盐处理C2C （彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：例1.Fe/Ep.CuN15bCy0.3mc.（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬0.3μm）例2. Fe/Ep.Zn7.C2C（钢材。

表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。

另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。

所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。

今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按GB/T13911-1992的统一规定。

技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。

所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。

1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符号铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。

2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化P（不能理解为元素符号磷）氧化O电解着色Ec磷化Ph阳极氧化A电镀锌铬酸盐处理Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B（漂白型）常用c.电镀锌彩虹铬酸盐处理C2C（彩虹型）常用d.电镀锌深色铬酸盐处理C2D(符号-C；分级1、2；类型）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）1）金属镀覆表示方法：示例：（钢材，电镀铜10μm，光亮镍15μm，微裂纹铬μm）例2.（钢材。

电镀锌7μm，彩虹铬酸盐处理2级C型）（彩虹型）（铜材，电镀光亮镍5μm，普通铬μm）（铜材，电镀铜20μm，化学镀镍10μm，电镀无裂纹铬μm）例（塑料，电镀光亮铜10μm，光亮镍15μm，普通铬μm）2）化学、电化学处理表示方法示例：例Et·A·cl（BK)（铝材，电化学处理，阳极氧化，着黑色）例ct·P（钢材，化学处理，钝化）例ct·MnPh（铜材，化学处理，磷酸锰盐处理）例et·Ec（铝材，电化学处理，电解着色）3、镀覆层处理层表示符号4、后处理表示符号：常用镀覆层的标志新旧对照表注：1．基体材料在图样或有关得技术文件中有明确规定时，允许省。
