光学全息实验报告光学全息实验报告引言：光学全息是一种利用光的干涉和衍射原理记录并再现物体的三维形态的技术。
本实验旨在通过实际操作，深入理解光学全息的原理和应用，并通过实验结果验证理论模型的正确性。
一、实验目的本实验的主要目的是通过搭建光学全息实验装置，观察并记录物体的全息图像，并对全息图像进行分析和解读，以加深对光学全息原理的理解。
二、实验装置本实验所用的光学全息装置主要包括激光器、分束器、物体台、参考光源、全息板等。
其中，激光器用于产生单色、相干的光源；分束器用于将激光光束分为物体光和参考光；物体台用于放置待记录的物体；参考光源用于提供参考光束；全息板用于记录光的干涉和衍射信息。
三、实验步骤1. 准备工作：调整激光器、分束器和参考光源，使其正常工作并保持稳定的光源；2. 调整物体台和全息板的位置，使其与光路保持垂直；3. 将待记录的物体放置在物体台上，并调整物体的位置和角度，以获得清晰的全息图像；4. 调整全息板的位置和角度，使其与物体和光路保持一定的相对位置和角度；5. 打开激光器，使光束照射到物体上，同时参考光束照射到全息板上；6. 关闭激光器，取下全息板，并用显影液进行显影处理；7. 将显影后的全息板放置在光路中，观察并记录全息图像。
四、实验结果与分析通过本实验，我们成功记录了多个物体的全息图像，并对其进行了分析和解读。
在观察全息图像时，我们发现全息图像具有非常强的立体感，能够清晰地显示物体的三维形态和细节。
而且，与传统的二维图像相比，全息图像具有更广阔的视角和更真实的效果。
在分析全息图像时，我们发现全息图像中包含了物体的干涉和衍射信息。
通过对全息图像的放大和旋转，我们可以观察到干涉条纹的变化和衍射光的分布情况。
这些信息不仅可以用于还原物体的三维形态，还可以用于分析物体的光学特性和材料属性。
五、实验总结通过本次光学全息实验，我们深入了解了光学全息的原理和应用。
通过实际操作，我们成功记录了物体的全息图像，并对全息图像进行了分析和解读。

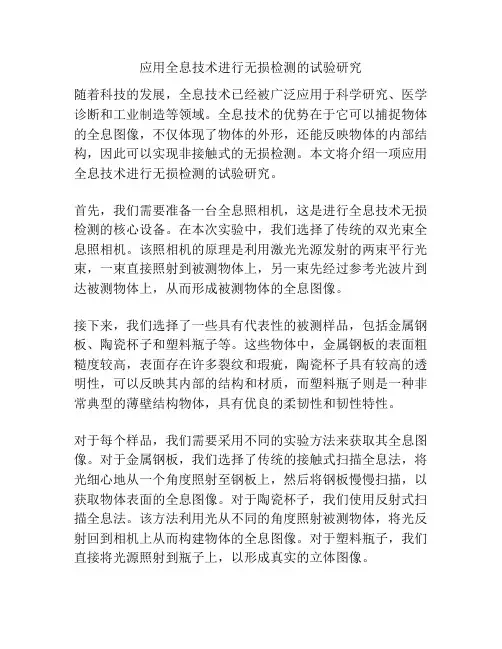

应用全息技术进行无损检测的试验研究随着科技的发展，全息技术已经被广泛应用于科学研究、医学诊断和工业制造等领域。
全息技术的优势在于它可以捕捉物体的全息图像，不仅体现了物体的外形，还能反映物体的内部结构，因此可以实现非接触式的无损检测。
本文将介绍一项应用全息技术进行无损检测的试验研究。
首先，我们需要准备一台全息照相机，这是进行全息技术无损检测的核心设备。
在本次实验中，我们选择了传统的双光束全息照相机。
该照相机的原理是利用激光光源发射的两束平行光束，一束直接照射到被测物体上，另一束先经过参考光波片到达被测物体上，从而形成被测物体的全息图像。
接下来，我们选择了一些具有代表性的被测样品，包括金属钢板、陶瓷杯子和塑料瓶子等。
这些物体中，金属钢板的表面粗糙度较高，表面存在许多裂纹和瑕疵，陶瓷杯子具有较高的透明性，可以反映其内部的结构和材质，而塑料瓶子则是一种非常典型的薄壁结构物体，具有优良的柔韧性和韧性特性。
对于每个样品，我们需要采用不同的实验方法来获取其全息图像。
对于金属钢板，我们选择了传统的接触式扫描全息法，将光细心地从一个角度照射至钢板上，然后将钢板慢慢扫描，以获取物体表面的全息图像。
对于陶瓷杯子，我们使用反射式扫描全息法。
该方法利用光从不同的角度照射被测物体，将光反射回到相机上从而构建物体的全息图像。
对于塑料瓶子，我们直接将光源照射到瓶子上，以形成真实的立体图像。
最后，我们可以利用计算机对全息图像进行数字处理和分析。
通过对图像的处理和拼接，我们可以获取被测物体的立体模型，进而发现物体的内部结构、瑕疵和缺陷等问题。
比如，在金属钢板的全息图像中，我们可以清晰地看到物体表面的缺陷和裂纹，对于塑料瓶子，我们可以准确地绘制出其内部壁面的形态和纹理，这些都是传统检测方法无法获取的信息。
综上所述，应用全息技术进行无损检测具有非常广阔的应用前景。
通过不同的实验方法和数字处理技术的结合，我们可以轻松地获取物体的全息图像，进而实现快速有效的无损检测。
光学无损检测实验报告1. 引言光学无损检测是一种利用光学原理进行材料和构件缺陷检测的方法。
本实验旨在通过光学无损检测的方法，探究不同材料的缺陷检测效果，并分析其优缺点。
2. 实验设备和材料- 光学无损检测设备：包括光源、光路系统、传感器等。
- 多种材料样本：包括金属、塑料、陶瓷等。
3. 实验方法3.1 准备工作1. 检查光学无损检测设备是否正常运行，并进行必要的校准。
2. 准备各种材料样本，并对其进行必要的处理，如清洗、抛光等。
3.2 实验步骤1. 将待检测样本放置在检测平台上，保证样本平整。
2. 打开光源，调整光线强度和角度，保证光线能够充分照射到样本表面。
3. 打开传感器，调整传感器位置和参数，以及合适的检测模式。
4. 开始检测，并记录检测结果。
5. 对比不同材料的检测结果，分析其优缺点，并得出结论。
4. 实验结果与分析4.1 不同材料的检测结果在实验中，我们选取了金属、塑料和陶瓷等材料进行检测。
4.1.1 金属样本金属样本的光学无损检测效果较好，能够清晰地显示出缺陷、裂纹等。
金属材料的导电性和反射性使得传感器能够较为准确地捕捉到光线的反射信息，从而提高了检测的灵敏度和准确性。
4.1.2 塑料样本塑料样本的光学无损检测效果相对较差，很难观察到细小的缺陷。
塑料材料存在吸光现象，会导致光线无法充分反射，从而降低了检测的灵敏度。
此外，塑料的透明性也会对光学无损检测造成一定的影响。
4.1.3 陶瓷样本陶瓷样本的光学无损检测效果较好，能够显示出不同类型的缺陷。
陶瓷材料的硬度和光线的折射特性使得传感器能够较为准确地捕捉到缺陷的反射信号，从而提高了检测的灵敏度和准确性。
4.2 光学无损检测方法的优缺点4.2.1 优点- 非破坏性：光学无损检测不会对样本造成任何损伤，可以进行大规模的缺陷检测，节约了成本和时间。
- 快速高效：光学无损检测可以实现实时检测，操作简便，适用于大规模生产检测。
- 可视化：光学无损检测能够直观地显示出缺陷的位置和形貌，便于分析和判断。
课题分析光学玻璃的均匀性是衡量其性能的重要指标之一，因此，再实际应用中对它的精密检测有着重要意义。
全息干涉技术是一种高精密的无损检测技术，较为详细地论述了二次曝光全息技术在玻璃均匀性测量方面的应用，做了一些理论史昂的推导和实验方法上的探索与尝试，并对其可行性进行了理论分析和实验验证，该结果与理论符合教好。
这种检测方法是非接触性的无损检测，可以方便用白光光源再现，而且检测精度较高。
将两种状态下的物体波分别记录在同一张全息图上，使两物光波发生干涉，照明再现该全息图时，会的到干涉条文，这就是全息干涉技术。
利用干涉条纹即可进行与波长同数量级的精密测量，既可对透明物体，又可对不透明物体进行非接触检测。
本课题即研究利用干涉计量的方法对玻璃的均匀性进行测量。
二次曝光全息干涉法二次曝光全息干涉法就是再同一片感光板上分别记录同一物体变形前后的两张全息照片（全息图），先后二次曝光的唯一差别在于后一次曝光前物体有了一个微小的变形或移动，而全息防振台上的整个拍摄装置和元件仍保持原状，故当在再现观察时，在再现光波照射这张经过双重曝光后，又经过化学冲洗处理的全息照片时，再看到再现物象的同时，还会在像的表面上看到由于物体的微小形变或位移而产生的干涉条纹。
如图所示，O为物光束，R为参考光束，G为样品，H为全息干板。
设参考光波为，初始物光波为，变化后的物光波为。
设两次曝光时间分别为t1和t2，再线性记录条件下，全息图的振幅透射系数Th 与曝光量成正比，即：若参考光照明再现，则再现光波为：式中，第一四项为透射光项；第二五项为原始像项；第三六项为共轭像项。
单独考虑原始像项。
其复振幅是：两束光干涉时，如果两束光的振幅相等，条纹的反衬度最佳。
所以记录时应该考虑使。
现在假定这个条件已经满足，约去不必要的常数项，可得。
这个结果与普通双光束干涉的强度分布公式相同，条纹的形状将完全取决于位相函数。
条纹的变化情况就直接反应了两次记录前后物光波的位相变化。
一、实验目的1. 了解光学全息的基本原理和实验方法。
2. 掌握光学全息实验的操作技能。
3. 通过实验观察全息图的记录和再现过程，加深对光学全息原理的理解。
二、实验原理光学全息是一种利用光的干涉和衍射原理记录和再现物体三维图像的技术。
全息照相的基本原理是将物体发出的光波与参考光束进行干涉，记录下物体的光波振幅和相位信息，从而形成全息图。
当全息图被适当的光照射时，可以再现物体的三维图像。
三、实验仪器1. 全息实验台2. 激光器3. 分束镜4. 反射镜5. 扩束镜6. 载物台7. 全息干板8. 显影液9. 定影液10. 暗房设备四、实验步骤1. 激光器发射的激光束经分束镜分成两束，一束作为参考光束，另一束作为物光束。
2. 物光束照射到被摄物体上，物体反射的光波与参考光束发生干涉，形成干涉条纹。
3. 干涉条纹记录在全息干板上，形成全息图。
4. 全息图经过显影和定影处理后，即可观察全息图的再现图像。
五、实验结果与分析1. 全息图的记录实验过程中，成功记录了被摄物体的全息图。
观察全息图，可以看到清晰的干涉条纹，表明实验过程顺利进行。
2. 全息图的再现在全息图上适当位置照射激光，可以观察到被摄物体的三维再现图像。
再现图像清晰、立体感强，与原物体相似。
3. 实验分析（1）全息图的记录：实验中，通过调整激光器、分束镜、反射镜等光学元件的位置，实现了参考光束和物光束的干涉。
干涉条纹记录在全息干板上，形成全息图。
（2）全息图的再现：在全息图上照射激光，参考光束与全息图上的干涉条纹发生干涉，形成再现光束。
再现光束与物光束具有相同的振幅和相位，从而再现被摄物体的三维图像。
六、实验总结1. 通过本次实验，成功掌握了光学全息的基本原理和实验方法。
2. 加深了对光学全息原理的理解，认识到全息技术在记录和再现三维图像方面的优势。
3. 提高了动手操作能力，为今后的科学研究奠定了基础。
七、实验展望光学全息技术在科学研究、工业生产、文化艺术等领域具有广泛的应用前景。
第1篇一、实验目的1. 理解全息干涉测量原理，掌握其基本操作步骤。
2. 学习使用全息干涉测量技术进行物体形变和位移的测量。
3. 分析实验数据，验证全息干涉测量技术的准确性和可靠性。
二、实验原理全息干涉测量技术是一种利用干涉和衍射原理记录并再现物体光波波前的一种技术。
其基本原理是利用参考光束和物光束的干涉，将物体的光波信息记录在全息干板上，通过再现光束照射全息干板，可以得到物体的三维图像。
实验中，我们使用二次曝光法进行全息干涉测量。
具体步骤如下：1. 将物体放置在载物台上，调整激光器和分束镜，使激光束分为两束：参考光束和物光束。
2. 首先记录物体的初始状态，即物体未发生形变时的全息图像。
3. 对物体施加外力，使其发生形变，再次记录物体的全息图像。
4. 通过再现光束照射全息干板，观察再现的干涉条纹，分析物体形变情况。
三、实验仪器1. 全息实验台2. 激光器3. 分束镜4. 反射镜5. 扩束镜6. 载物台7. 全息干板8. 显影及定影器材9. 凸透镜全息照相四、实验步骤1. 将全息干板放置在载物台上，调整激光器和分束镜，使激光束分为两束：参考光束和物光束。
2. 调整扩束镜，使激光束在载物台上形成圆形光斑。
3. 调整反射镜，使参考光束照射到全息干板上。
4. 将物体放置在载物台上，调整物体位置，使物光束与参考光束发生干涉。
5. 使用相机拍摄干涉条纹，记录物体的初始状态。
6. 对物体施加外力，使其发生形变。
7. 再次调整物光束，使参考光束和物光束发生干涉。
8. 使用相机拍摄干涉条纹，记录物体形变后的状态。
9. 通过再现光束照射全息干板，观察再现的干涉条纹，分析物体形变情况。
五、实验结果与分析实验中，我们选择了不同形状和尺寸的物体进行全息干涉测量，得到了一系列干涉条纹。
通过对干涉条纹的分析，我们可以得到物体形变和位移的信息。
1. 干涉条纹的间距反映了物体形变的大小。
当物体形变较大时，干涉条纹间距较大；当物体形变较小时，干涉条纹间距较小。
无损检测技术中的光学检测方法详解无损检测技术在工业领域中扮演着重要的角色，其中光学检测方法是一种经常被使用的方法。
光学检测方法可以通过利用光的传播特性来分析和评估材料或物体的性能和质量。
本文将详细解释光学检测方法在无损检测技术中的应用和原理。
光学检测方法是利用光的特性来观察和分析材料或物体的方法。
它可以通过光的吸收、反射、散射等现象来获取有关材料或物体的信息。
这种方法广泛建立在两个基本原理上：光的传播特性和材料的相互作用。
首先，光的传播特性是光学检测方法的基础。
光可以以波或粒子的形式传播，它在不同材料中的传播速度、折射率和衍射等特性会因材料的性质而有所不同。
通过观察和分析光的传播行为，可以获得有关材料或物体的特征信息。
其次，材料与光的相互作用也是光学检测的重要原理之一。
当光通过材料时，它会与材料进行吸收、反射、散射和折射等交互作用。
这些相互作用会改变光的传播路径和特性，从而提供关于材料性质和质量的信息。
在无损检测技术中，光学检测方法有着广泛的应用。
下面将介绍几种常见的光学检测方法及其原理。
首先是透射光学检测方法。
透射光学检测方法是通过观察光通过被检测材料的透射率来获取材料内部信息的一种方法。
透射率可以反映材料的透明度、均匀性以及内部缺陷的存在与否。
通过测量透射率的变化，可以评估材料的质量和性能。
第二种是反射光学检测方法。
反射光学检测方法是通过观察光从材料表面反射回来的特性来分析材料的性能。
反射光学检测可以用于表面缺陷的检测、膜的厚度测量以及材料的光学性质分析等。
通过测量反射光的强度和特性，可以获得材料的表面状态和性能信息。
另外一种常见的光学检测方法是散射光学检测方法。
散射光学检测方法是通过观察被材料散射的光的特性来评估材料中的颗粒、缺陷以及微观结构等信息。
散射光的强度和分布可以提供关于材料内部结构和组成的重要指示。
此外，干涉光学检测方法也是一种常用的光学检测方法。
干涉光学检测方法是通过观察光的干涉现象来分析材料的性能和质量。
光学中的全息与干涉测量光学作为一门应用广泛的学科，包含了许多有趣和实用的技术和方法。
其中，全息与干涉测量是两个引人注目的方向。
全息技术通过利用光的干涉原理，记录并再现物体的全息图像，而干涉测量技术则利用光的波动性质来测量物体的形状和表面特征。
在本文中，我们将探讨全息与干涉测量的原理、应用以及可能的发展方向。
全息技术的原理基于光的干涉理论，它能够以全息图像的形式保存并再现三维物体的信息。
全息图像是通过在感光介质上记录光的干涉图样来实现的。
感光介质可以是底片、光敏玻璃或者光致变色材料，而记录全息图像的过程则依赖于激光的相干性。
当激光光束经过物体并与参考光束干涉时，会形成一幅干涉图样。
利用激光的平面波特性，我们可以通过改变读出角度来恢复出物体的三维信息。
全息技术在多个领域有着广泛的应用。
例如，在光学显微镜中，全息成像可以提供更高的分辨率和深度信息。
在医学领域，全息技术可以被用来进行虚拟手术、诊断和治疗。
此外，随着全息技术的发展，它还逐渐应用于艺术、娱乐和安全领域，例如追踪和检测假冒伪劣产品。
除了全息技术，干涉测量也是一种重要的光学测量方法。
干涉测量通过利用光的干涉原理，可以实现对物体形状、薄膜厚度等参数的精确测量。
其中最常见的干涉测量方法之一是干涉测距。
干涉测距利用被测物体表面的反射光与干涉仪中的参考光干涉产生干涉条纹，通过分析干涉条纹的形态与密度变化，我们可以计算出被测物体到干涉仪的距离。
干涉测量还有其他许多应用。
例如，激光干涉仪可以用于测量薄膜的厚度和折射率，从而提供材料的光学性质参数。
干涉测量还可以用于检测流体力学中的压力和温度变化，有助于流体参数的研究和工程实践。
随着光学技术的不断进步，全息与干涉测量也在不断发展和完善。
其中一个发展方向是基于数字图像处理的全息成像技术。
通过结合计算机和数字图像处理算法，我们可以对全息图像进行更精确和灵活的处理，进一步提高全息成像的分辨率和质量。
另一个发展方向是纳米尺度的全息与干涉测量。
应用全息技术进行无损检测的试验研究林莉【摘要】本文着重就利用全息技术进行无损检测的原理和方法做了探讨,通过对实物进行试验,得到了与理论分析基本一致的结果.【期刊名称】《现代机械》【年(卷),期】2012(000)003【总页数】3页(P22-23,30)【关键词】全息照相;无损检测;曝光;波前再现【作者】林莉【作者单位】南京工程学院机械工程学院,江苏南京211167【正文语种】中文【中图分类】TH65.30 引言对于物体内部的缺陷，常规的检测方法都是在物体表面被破坏后进行的。
这些方法使用起来既费时又费事，特别对于成批生产的零件来说，只能采用抽样检查的方法进行检测，这样便很难保证检测结果的可靠性。
为此，人们不断寻求一种新的检测方法，以期在不损伤物体表面的前提下对物体内部的缺陷进行检测。
激光技术的发展为这一梦想的实现开辟了一条独特的通道［1，2］。
1 全息照相普通照相是把从物体表面反射或散射的光或物体本身发出的光，通过照相镜头成像在感光介质上，在感光介质上记录的只是物体的光强变化。
所以，得到的只是物体的平面图像。
所谓全息照相乃是采用了一种新的“无透镜”的两步成像法，它能在感光介质上同时记录下物体的全部信息，即物体的振幅和位相，因而可获得物体的全息三维图像。
全息照相分为两步:1)全息图的记录相干光源发出的光一部分照明物体，从物体上反射或散射的光照射到感光介质上，这束光称为物光;另一部分通过反射镜照射到感光介质上，这束光称为参考光，如图1 所示。
设xy 平面为感光介质平面，A(x，y)、Φ(x，y)分别表示参考光在xy平面上的振幅和位相分布，参考光在xy 面上的复数振幅(简称“复振幅”)为:设物光在xy 平面上的振幅和位相分别为a(x，y)、Φ(x，y)，则物光在xy 面上的复振幅为:参考光与物光在xy 平面相干，合成后复振幅为:合成光强为:式中第一项取决于参考光的强度，第二项取决于物光的强度，第三项包含有两相干光的振幅和位相差，即物光波的振幅与位相的信息均被记录下来。
全息照相无损检测全息照相无损检测，就是对物体变形前后的两种状态的波前进行比较，根据建像时物体的表面（或像面）形成的一组干涉条纹来判定缺陷的位置及大小。
一般的，先拍一张待测物体的全息像，然后通过一定的加载方式（如热载、力载、激载和真空减压等）使物体产生一个相对于第一个状态的微差变形。
然后在同一张底片上进行第二次曝光，两次全息像叠加的结果则产生一组干涉条纹。
当待测物体完好无损时，干涉条纹呈现出有规律的变化，如间距大致相等的平行条纹（或一组同心圆环）。
这种条纹是由于待测物体均匀变形引起的。
但如果待测物体内部有缺陷，则在对应的物体表面变形量与其它完好的部位变形量不同，反映在干涉条纹的形状上，不再是平行条纹（或同心圆环），而在条纹上出现凸起，称之为特征条纹。
实验证明，这种特征条纹所在的位置及覆盖的面积大致代表待测物体内部的缺陷的位置及大小。
全息无损检测关键的地方就是采取什么样的方法，把物体内部缺陷反映到物体表面上来。
不同形状结构的物体适用的方法也不同，有的几种方法都适合，有的就不行。
总之，对不同的物质采取不同的方法。
[实验目的]1.掌握热应力法测缺陷；2.掌握时间平均法测振形；3.掌握加力法测缺陷；4. 基本了解压差法测缺陷。
[实验原理]1.热应力法测蜂窝板的缺陷全息照相无损检测实际是对物体变形前后的两种状态的波前进行比较。
先在干版上拍一张待测物体静止的全息图，然后通过加热使物体产生一个相对于第一个物体的微差变形，然后在同一张底片上进行第二次曝光，两次全息图叠加的结果产生一组干涉条纹。
当待测物体完好无损时，干涉条纹呈现出有规律的变化，如间距大致相等的平行条纹（或一组同心圆环）。
当待测物体内部有缺陷时，由于物体内传热的差别，导致物体对应的变形量不同，反映在干涉条纹的走向上不是平行（或同心圆）条纹。
把这些条纹称之为特征条纹，这种特征条纹所在的位置及覆盖面积大致代表了待测物体内部缺陷的位置及大小。
2.时间平均法测蜂鸣器的振形对一个周期振动的物体，做连续不间断地全息记录，即在一定的曝光时间内，物体位置不断的发生变化，记录在干版上有无数张全息图。
