ns2使用及实验报告级计算机网络实验

Ns2简单有线网络仿真实验报告一、实验概述1、在windows系统下安装Centos虚拟机2、在Centos系统下安装NS2仿真工具包3、Nam方式示例二、实验内容1)NS2仿真工具包安装说明1.在Centos系统下设置root账户2.解压NS2文件3.安装ns-allinone-2.35设置环境变量4.验证NS2工具包安装情况2)Nam方式Otcl脚本# 产生一个仿真的对象set ns [new Simulator]#针对不同的资料流定义不同的颜色，这是要给NAM用的$ns color 1 Green$ns color 2 Red#开启一个NAM trace fileset nf [open out.nam w]$ns namtrace-all $nf#开启一个trace file，用来记录封包传送的过程set nd [open out.tr w]$ns trace-all $nd#定义一个结束的程序proc finish {} {global ns nf nd$ns flush-traceclose $nfclose $nd#以背景执行的方式去执行NAMexec nam out.nam &exit 0}#产生6个网络节点set n0 [$ns node]set n1 [$ns node]set n2 [$ns node]set n3 [$ns node]set n4 [$ns node]set n5 [$ns node]#把节点连接起来$ns duplex-link $n0 $n2 2Mb 10ms DropTail$ns duplex-link $n1 $n2 2Mb 10ms DropTail$ns duplex-link $n2 $n3 1.7Mb 20ms DropTail$ns duplex-link $n3 $n4 1.7Mb 30ms DropTail$ns duplex-link $n3 $n5 1.5Mb 30ms DropTail#设定ns2到n3之间的Queue Size为10个封包大小$ns queue-limit $n2 $n3 10$ns queue-limit $n3 $n4 5#$ns queue-limit $n3 $n5 10#设定节点的位置，这是要给NAM用的$ns duplex-link-op $n0 $n2 orient right-down$ns duplex-link-op $n1 $n2 orient right-up$ns duplex-link-op $n2 $n3 orient right$ns duplex-link-op $n3 $n4 orient right-up$ns duplex-link-op $n3 $n5 orient right-down#观测n2到n3之间queue的变化，这是要给NAM用的$ns duplex-link-op $n2 $n3 queuePos 0.5#建立一条n0-n5TCP的联机set tcp [new Agent/TCP]$ns attach-agent $n0 $tcpset sink [new Agent/TCPSink]$ns attach-agent $n5 $sink$ns connect $tcp $sink#在NAM中，TCP的联机会以Green表示$tcp set fid_ 1#在TCP联机之上建立FTP应用程序set ftp [new Application/FTP]$ftp attach-agent $tcp$ftp set type_ FTP#建立一条UDP的联机set udp [new Agent/UDP]$ns attach-agent $n1 $udpset null [new Agent/Null]$ns attach-agent $n3 $null$ns connect $udp $null#在NAM中，UDP的联机会以红色表示$udp set fid_ 2#在UDP联机之上建立CBR应用程序set cbr [new Application/Traffic/CBR]$cbr attach-agent $udp$cbr set type_ CBR$cbr set packet_size_ 1000$cbr set rate_ 1mb$cbr set random_ false#设定FTP和CBR资料传送开始和结束时间$ns at 0.1 "$cbr start"$ns at 1.0 "$ftp start"$ns at 4.0 "$ftp stop"$ns at 4.5 "$cbr stop"#结束TCP的联机(不一定需要写下面的程序代码来实际结束联机)$ns at 4.5 "$ns detach-agent $n0 $tcp ; $ns detach-agent $n3 $sink"#在仿真环境中，5秒后去呼叫finish来结束仿真(这样要注意仿真环境中#的5秒并不一定等于实际仿真的时间$ns at 5.0 "finish"#执行仿真$ns run3)仿真结果仿真结束后，会产生out.nam和out.tr两个档案用来把仿真的过程用可视化的方式呈现出来4)数据分析1.End-to-End Delay把测量CBR封包端点到端点间延迟时间的awk程序，写在档案measure-delay.awk档案中BEGIN {#程序初始化，设定一变量以记录目前最高处理封包的ID。

NS2网络仿真实验实验目的：通过修改NS2的TCP协议代码，来简单的观察窗口阈值的不同算法对网络资源利用率的影响。

实验步骤：1. 实验环境搭建（1）系统环境：虚拟机：virtrulbox；操作系统：linux/ubuntu 10.04工作目录：/home/wangtao/workspace/（2）NS2安装与使用：下载NS2软件包到工作目录，地址/sourceforge/nsnam/ns-allinone-2.33.tar.gz解压（注：以下斜体字为命令行命令）tar -zxf ns-allinone-2.33.tar.gzcd ns-allinone-2.33./install（中间的两个bug已经修改，此处忽略）耐心等待安装完毕后将出现如下画面说明安装正常：接下来是系统环境配置，重新进入终端cd ~vim .bashrc（如果没有安装vim最好安装一下，sudo apt-get install vim）在打开的.bashrc的末尾加上以下内容：PATH="$PATH:/home/wangtao/worksapce/ns-allinone-2.33/bin:/home/wangtao/worksapce/ns-a llinone-2.33/tcl8.4.18/unix"exportLD_LIBRARY_PATH="$LD_LIBRARY_PAHT:/home/wangtao/worksapce/ns-allinone-2.33/otcl-1.13,/ home/wangtao/worksapce/ns-allinone-2.33/lib"exportTCL_LIBRARY="$TCL_LIBRARY:/home/wangtao/worksapce/ns-allinone-2.33/tcl8.4.18/library"保存并退出，重新进入终端安装xgraphsudo apt-get install xgraph运行一个简单的例子，以证明环境安装完成：ns /home/wangtao/workspace/ ns-allinone-2.33/tcl/ex/simple.tcl出现如下图说明成功：2.修改代码vim /home/wangtao/workspace/ns-allinone-2.33/tcp/（将窗口阈值一半变为的窗口阈值1/3——wt_）第一处：……if (cwnd_ < ssthresh_)slowstart = 1;if (precision_reduce_) {//halfwin = windowd() / 2; //wangtaohalfwin = windowd() / 3;第二处：……} else {int temp;//temp = (int)(window() / 2);//wangtaotemp = (int)(window() / 3);halfwin = (double) temp;……第三处：……switch (how) {case 0:/* timeouts *///ssthresh_ = int( window() / 2 );//wangtaossthresh_ = int( window() / 3 );if (ssthresh_ < 2)ssthresh_ = 2;cwnd_ = int(wnd_restart_);break;case 1:……第四处……case 4:/* Tahoe dup acks *///ssthresh_ = int( window() / 2 );//wangtaossthresh_ = int( window() / 3 );if (ssthresh_ < 2)ssthresh_ = 2;cwnd_ = 1;break;default:abort();……3.编写tcl代码，实现一个简单的3节点，2条链路的网络网络如下图，具体代码见附件中的源代码。

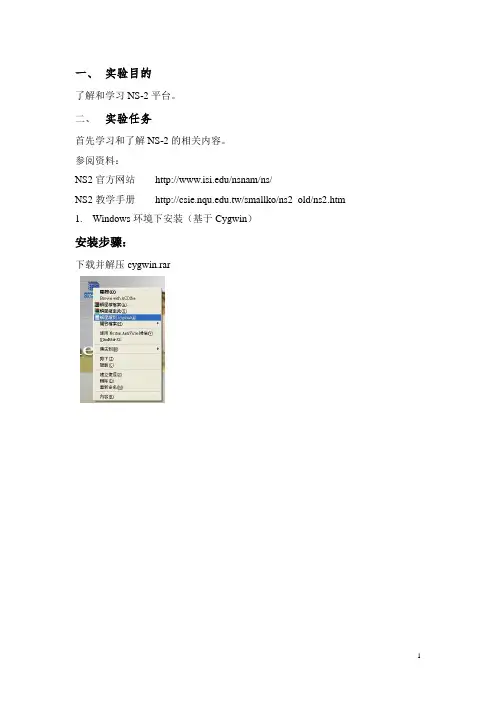

一、实验目的了解和学习NS-2平台。

二、实验任务首先学习和了解NS-2的相关内容。

参阅资料：NS2官方网站/nsnam/ns/NS2教学手册.tw/smallko/ns2_old/ns2.htm 1.Windows环境下安装（基于Cygwin）安装步骤：下载并解压cygwin.rar选择install from local directiory，然后点击下一步：选择安装路径：点击下一步：选择解压后的cygwin包中的文件夹进行导入：下一步，你可以看到如下，在这个窗口中，cygwen安装程序让你选择要选择安装的软件：.XFree86-base, XFree86-bin, XFree86-prog, XFree86-lib, XFree86-etc, make, patch, perl, gcc, gcc-g++, gawk, gnuplot, tar and gzip需要被选中。

点击前方的“New”选项中的“Skip” ，将会选中：选择完毕后，点击下一步：成功安装：Linux（虚拟机）环境下安装Ns2的安装和环境配置：下载myNS2，解压，安装，指令：./install修改路径信息，把可执行文件的路径加到PATH环境变量中.bashrc文件export NS_HOME=/home/PC-100/ns-allinone-2.28/ns-allinone-2.28exportPATH=$NS_HOME/nam-1.11:$NS_HOME/tcl8.4.5/unix:$NS_HOME/tk8.4.5/unix:$NS_HOME/bin:$PATHexportLD_LIBRARY_PA TH=$NS_HOME/tcl8.4.5/unix:$NS_HOME/tk8.4.5/unix:$NS_HOME/otcl-1. 9:$NS_HOME/lib:$LD_LIBRARY_PATHexport TCL_LIBRARY=$NS_HOME/tcl8.4.5/library运行：2.示例运行（验证）弹出窗口：运行：example2.tcl和example4.tcl三、实验中存在的问题及解决办法【问题1】cygwin和ns2版本不相容问题。

《计算机网络实验》实验报告一、实验目的计算机网络实验是计算机相关专业学习中的重要实践环节，通过实验操作，旨在深入理解计算机网络的基本原理、协议和技术，提高我们的动手能力和解决实际问题的能力。

具体目的包括：1、熟悉计算机网络的体系结构和各层协议的工作原理。

2、掌握网络设备的配置和管理方法，如交换机、路由器等。

3、学会使用网络工具进行网络性能测试和故障诊断。

4、培养团队合作精神和沟通能力，提高解决复杂问题的综合素养。

二、实验环境本次实验在学校的计算机网络实验室进行，实验室配备了以下设备和软件：1、计算机若干台，安装了 Windows 操作系统和相关网络工具软件。

2、交换机、路由器等网络设备。

3、网络线缆、跳线等连接设备。

三、实验内容及步骤实验一：以太网帧的捕获与分析1、打开网络协议分析软件 Wireshark。

2、将计算机连接到以太网中，启动捕获功能。

3、在网络中进行一些数据传输操作，如访问网站、发送文件等。

4、停止捕获，对捕获到的以太网帧进行分析，包括帧的格式、源地址、目的地址、类型字段等。

实验二：交换机的基本配置1、连接交换机和计算机，通过控制台端口进行配置。

2、设置交换机的主机名、管理密码。

3、划分 VLAN，并将端口分配到不同的 VLAN 中。

4、测试不同 VLAN 之间的通信情况。

实验三：路由器的基本配置1、连接路由器和计算机，通过控制台端口或Telnet 方式进行配置。

2、设置路由器的接口 IP 地址、子网掩码。

3、配置静态路由和动态路由协议（如 RIP 或 OSPF）。

4、测试网络的连通性。

实验四：网络性能测试1、使用 Ping 命令测试网络的延迟和丢包率。

2、利用 Tracert 命令跟踪数据包的传输路径。

3、使用网络带宽测试工具测试网络的带宽。

四、实验结果与分析实验一结果与分析通过对捕获到的以太网帧的分析，我们清楚地看到了帧的结构，包括前导码、目的地址、源地址、类型字段、数据字段和帧校验序列等。

HUNAN CITY UNIVERSITYNS2与网络模拟实验报告实验题目：简单无线网络模拟 __专业： ____班级学号_____ _2015年 10月 27日1.实验目的•熟悉NS2网络模拟的基本操作流程•练习TCL脚本代码的编写•理解基本的无线网络节点的配置过程、以及数据流的发生2.实验原理NS2是指 Network Simulator version 2，NS（Network Simulator）是一种针对网络技术的源代码公开的、免费的软件模拟平台，研究人员使用它可以很容易的进行网络技术的开发，而且发展到今天，它所包含的模块几乎涉及到了网络技术的所有方面。

所以，NS成了目前学术界广泛使用的一种网络模拟软件。

此外，NS也可作为一种辅助教学的工具，已被广泛应用在了网络技术的教学方面。

因此，目前在学术界和教育界，有大量的人正在使用NS。

NS2是一种面向对象的网络仿真器，本质上是一个离散事件模拟器,由UC Berkeley开发而成。

它本身有一个虚拟时钟，所有的仿真都由离散事件驱动的。

目前NS2可以用于仿真各种不同的IP网，已经实现的一些仿真有网络传输协议，比如TCP和UDP, 流量产生器，比如FTP, Telnet, Web CBR和VBR；路由队列管理机制，比如Droptail, RED和CBQ；路由算法，比如AODV、DSDV、DSR等无线路由协议。

NS2也为进行局域网的仿真而实现了多播以及一些MAC 子层协议。

3.实验内容和步骤•打开虚拟机播放器VMware Player•打开播放Ubuntu虚拟机镜像（Ubuntu.vmx）•登录系统后，打开控制台Terminal输入下列命令：•cd Desktop/EXP/•ns 6-simple-wireless.tcl•模拟运行完毕后，动画演示器NAM自动打开，播放动画，观察模拟过程。

4.实验结论•截取NAM动画演示结果。

••详细解释TCL脚本文件中与无线网络相关的代码。

５１计算机教育 2005.10教／育／信／息／化长时间以来，很多学生反映计算机网络的教学很枯燥，其实，很多计算机网络任课教师也反映这个问题，这主要是因为计算机网络原理涉及到很多协议和算法，这些内容在传统的实验环境下很难模拟或成本太高。

因此，很多高校的计算机网络教学仅仅是让学生练习组建局域网、网络命令、服务器或其他网络互连设备的配置，更有甚者，只是简单地通过ＩＥ访问Ｉｎｔｅｒｎｅｔ，而很少深入到网络的内核，这直接影响到计算机网络的教学效果。

为此，我们构建了一个计算机网络仿真平台，不仅可以演示底层协议的工作原理，通过自己修改协议参数来改进协议并进行验证，还可以模拟网络拓扑和一些网络设备的工作方式。

仿真技术的引入，不仅节约了实验成本，极大地提高了学生的积极性，更提高了实验教学的水平和质量，仿真环境和真实环境结合，达到了很好的效果。

经过两年的应用，我校计算机网络的教学效果有了明显改善。

目前，知名的仿真软件主要有Ｓｅａｗｉｎｄ、ＯＰＮＥＴ、ＭＡＴＬＡＢ、ＮＳ２和ＧｌｏＭｏＳｉｍ。

我们采用了免费且开放源代码的网络仿真软件ＮＳ２。

ＮＳ２仿真软件工作机制ＮＳ２由编译和解释两个层次组成。

编译层包括Ｃ＋＋类库，而解释层包括对应的Ｏｔｃｌ类，用户以Ｏｔｃｌ解释器作为前台使用ＮＳ。

其体系结构如图１所示。

ＮＳ２仿真有两个层次：一个基于Ｏｔｃｌ编程，通过Ｔｃｌ脚本程序设计，利用现有的ＮＳ元素实现仿真，不用修改ＮＳ本身；另一个层次基于Ｃ＋＋（在图２中用虚线表示）和Ｏｔｃｌ的编程，利用Ｏｔｃｌ和ＮＳ的接口，编写Ｃ＋＋程序，然后重新编译ＮＳ来增加新的功能，从而实现仿真的目的，如图２所示。

对于本科生的实验教学来说，只需要用到第一种仿真方法，对于部分水平较高的学生，可以涉及到第二个层次。

使用ＮＳ２进行网络仿真的一般过程（如图２所示）为：（１）分析要解决的问题，建立模型；（２）编写Ｔｃｌ脚本，模拟问题的处理过程，或修改Ｃ＋＋代码并重新编译ＮＳ；（３）运行Ｔｃｌ脚本，得到仿真结果数据；（４）对结果数据进行分析，并以动画或静态图像来演示仿真结果。

NS2仿真实验分析报告一引言1 NS2简介NS2是一款开放源代码的网络模拟软件，最初由UC Berkeley开发。

它是一种向象的网络模拟器，它本质上是一个离散事件模拟器，其本身有一个模拟时钟，所有的模拟都由离散事件驱动。

其采用了分裂对象模型的开发机制，采用C++和OTcl两种语言进行开发。

它们之间采用Tclcl 进行自动连接和映射。

考虑效率和操作便利等因素，NS2将数据通道和控制通道的实现相分离。

为了减少分组和事件的处理时间，事件调度器和数据通道上的基本网络组件对象都使用C++编写，这些对象通过Tclcl映射对OTcl解释器可见。

目前NS2可以用于模拟各种不同的通信网络，它功能强大，模块丰富，已经实现的主要模块有：网络传输协议，如TCP和UDP；业务源流量产生器，如FTP、Telnet、CBR、We b和VBR；路由队列管理机制，如DropTail、RED和CBQ；路由算法；以及无线网络WLAN、移动IP和卫星通信网络等模块，也为进行局域网的模拟实现了多播协议以及一些MAC子层协议。

2 基本概念(1)RED：随机早期探测(Random Early Detect，RED)。

RED属于主动队列管（Active Queue Management, AQW），是目前常见的TCP上防止拥塞的手段。

它通过以一定概率丢失或标记报文来通知端系统网络的拥塞情况。

RED使用平均队列长度度量网络的拥塞程度，然后以线性方式将拥塞信息反馈给端系统。

RED使用最小阈值，最大阈值和最大概率等几个参数。

RED的基本思想是通过监控路由器输出端口队列的平均长度来探测拥塞，一旦发现拥塞逼近，就随机地选择连接来通知拥塞，使它们在队列溢出导致丢包之前减少拥塞窗口，降低发送数据速度，缓解网络拥塞。

RED配置在路由器监视网络流量以便避免拥塞，当拥塞即将发生时，它随机丢弃进来的分组，而不是等到队列缓冲区满是才开始丢弃所有进来的分组，这样可以最少化全局同步的发生。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==NS2与网络模拟学习总结报告HUNAN CITY UNIVERSITYNS2与网络模拟学习总结报告专业：网络工程学生姓名：班级学号：201X年 11月 5日1. 所学章节重点内容概要第一章：NS2简介一．NS2（Network Simulator - Version2）1.由C++和OTcl编写2.面向对象的，事件驱动的网络模拟器。

? UC Berkeley设计? 多用于多播和MAC层协议仿真? ：NS2安装? 在NS2是在Unix平台下运行的? NS2的使用? Windows平台1.需先安装Cygwin，模拟Unix环境2.安装虚拟机，在虚拟的Unix或Linux环境下安装NS2 ? ：TCL语法? TCL简介1.TCL-”tickle”2.所有平台都支持3.NS2中主要描述网络环境和参数? TCL基本语法1.唯一数据类型：字符串2.字符串的三中形式（命令，表达式，列表）3.注释：#? ：NS2语法? 建立在Tcl脚本语言之上? 拥有自己的库? Tcl脚本标准模板? 编写一个简单的Tcl脚本1.添加两个节点，一条连接2.传输数据? 简单网络拓扑结构和模拟实例? ~第九章：NS2结果分析? 跟踪文件Out.tr1.NS2执行过程中会自动产生一个跟踪文件2.记录数据包（分组）的传输情况? 动画演示工具NAM1.NAM基于Tcl/Tk的动画演示工具2.NAM进行演示3.基本命令格式4.NS2中NAM常用命令? 分析工具Awk1.Awk是一种程序语言，具有一般程序语言的常见功能2.Awk具备一些特殊的内在功能，使其擅长处理数据记录（Record）,字段（Field）型的数据3.常用来处理和分析NS2的跟踪文件4.Awk在读入数据后会把每个记录的每个字段的值存入字段变量? 绘图工具Xgr aph，Gnuplot1.XGraph是NS2自带的简单绘图工具2.Gnuplot是一个命令行的交互式绘图工具? ：模拟器（Simulator）? 类Simulator1.在\ns-2.33\tcl\lib\ns-lib.tcl和\ns-2.33\common\scheduler.{cc,h}2.提供模拟配置和事件调度方案3.初始化? 调度器和事件1.NS2是事件驱动（event-driven）模拟器2.NS2支持四种调度机制3.设置模拟调度的机制命令? 其他1.时钟精度2.常用命令? ：节点和包（node and packet）? 类node和类packet。

NS2在无线网络实验教学中的应用基金项目：本文系2010-2013年重庆邮电大学教改项目“通信网络虚拟体验系统建设与实验课程开发”（项目编号：XJG1002）的研究成果。

无线网络技术[1]是当前计算机网络中的最热点的研究领域，也是一门理论性比较强的课程，在传统的实验室中开展实验教学比较困难。

现有的针对无线网络的实验设备，成本非常昂贵，而且代码保密，学生很难深入理解网络协议和算法。

为此，我们将网络仿真工具NS2引入无线网络实验教学中，利用NS2的动画效果动态演示节点的收发包过程，不但可以帮助学生深刻理解网络协议和算法，提高学生学习无线网络的兴趣，而且利用NS2代码开源的特点，还可以使得学生深入到协议和算法的具体实践中去，从而提高学生的编程能力，激发学生对无线网络协议验证、改进和开发的兴趣。

一、NS2的介绍网络模拟是进行网络技术研究的一种基本手段，是指采用软件对网络的协议、拓扑和性能进行模拟分析。

网络模拟可以在硬件条件不具备的情况下帮助科研人员快速学习、设计、分析和改进协议和算法。

此外，网络模拟还可以在不需要建立实际网络系统的情况下比较、评估和验证新旧协议和算法的性能。

目前，常见的网络仿真软件主要有OPNET、SPD、Qualnet 和NS2等。

所有的仿真软件都支持有大量的网络协议，但是OPNET、SPD和Qualnet均为商业化产品，价格昂贵。

而NS2属于开源软件，有着良好的开放性和可扩展性，因此在网络模拟中使用最为广泛。

NS[2]是由UC Berkeley大学开发的一种面向对象的网络环境模拟器，来源于1989年的Real Network Simulator项目，目前最流行的是版本2，即NS2（Network Simulator 2）。

经过全世界各地研究者多年来不断的努力和完善，NS2已经成为一个涉及网络各个方面的优秀的网络模拟工具。

NS2集成的大量无线网络协议，以及其强大的二次开发能力使得NS2已经成为无线网络学术研究最常用的仿真平台。

课程：计算机网络项目：实验4 ns2 实验一、实验目的安装并运行网络仿真器NS2，了解其功能模块及配套工具的使用，掌握利用NS2进行网络仿真的方法，为进一步的网络系统性能分析设计创造良好的条件。

二、实验原理NS2（Network Simulator version 2，网络仿真软件第二版）是一种面向对象的网络仿真器，本质上是一个离散事件模拟器。

最早来源于1989年哥伦比亚大学开发的Real Network Simulator项目，是一款开源免费的网络模拟软件。

由加州大学伯克利分校（UC Berkeley）开发而成。

它本身有一个虚拟时钟，所有的仿真都由离散事件驱动的。

目前NS2 可用于仿真各种不同的通信网络。

已经实现的仿真模块有：网络传输协议，如TCP 和UDP；业务源流量产生器，如FTP、Telnet、Web CBR 和VBR；路由队列管理机制，如Droptai、RED和CBQ；路由算法，如Dijkstra，以及无线网络的WLAN，Ad hoc路由，移动IP 和卫星通信网络等。

NS2也为进行局域网的仿真而实现了多播以及一些MAC子层协议。

NS2使用C++和OTcl作为开发语言。

NS2可以说是OTcl的脚本解释器，它包含仿真事件调度器、网络组件对象库以及网络构建模型库等。

事件调度器用于计算仿真时间，并且激活事件队列中的当前事件，执行一些相关的事件，网络组件通过传递分组来相互通信，但这并不耗费仿真时间。

所有需要花费仿真时间来处理分组的网络组件都必须要使用事件调度器，它先为这个分组发出一个事件，然后等待这个事件被调度回来之后，才能做下一步的处理工作。

事件调度器的另一个用处就是计时。

由于效率的原因，NS2将数据通道和控制通道的实现相分离，为了减少分组和事件的处理时间，事件调度器和数据通道上的基本网络组件对象都使用C++写出并编译的，这些对象通过映射对OTcl解释器可见。

三、实验内容（1）安装ns-allinone-2.35（2）NS2仿真示例-nam方式四、实验结果与分析：建立一个OTcl脚本文件set ns [new Simulator] /建立对象$ns color 1 Blue /设定颜色$ns color 2 Redset nf [open out.nam w] /打开跟踪文件$ns namtrace-all $nfproc finish {} { /定义结束过程global ns nf$ns flush-traceclose $nfexec nam out.nam &exit 0}set ns0 [$ns node]set ns1 [$ns node]set ns2 [$ns node]set ns3 [$ns node]$ns duplex-link $ns0 $ns2 1Mb 10ms DropTail$ns duplex-link $ns1 $ns2 1Mb 10ms DropTail$ns duplex-link $ns3 $ns2 1Mb 10ms DropTail$ns duplex-link-op $ns0 $ns2 orient right-down$ns duplex-link-op $ns1 $ns2 orient right-up$ns duplex-link-op $ns2 $ns3 orient right$ns duplex-link-op $ns2 $ns3 queuePos 0.5set udp0 [new Agent/UDP] /建立代理UDP $udp0 set class_ 1$ns attach-agent $ns0 $udp0set cbr0 [new Application/Traffic/CBR]$cbr0 set packetSize_ 500$cbr0 set interval_ 0.005$cbr0 attach-agent $udp0set udp1 [new Agent/UDP]$udp1 set class_ 2$ns attach-agent $ns1 $udp1set cbr1 [new Application/Traffic/CBR]$cbr1 set packetSize_ 500$cbr1 set interval_ 0.005$cbr1 attach-agent $udp1set null0 [new Agent/Null] /建立代理NULL$ns attach-agent $ns3 $null0$ns connect $udp0 $null0$ns connect$udp1 $null0$ns at 0.5 "$cbr0 start" /传送数据$ns at 1.0 "$cbr1 start"$ns at 4.0 "$cbr1 stop"$ns at 4.5 "$cbr0 stop"$ns at 5.0 "finish" /调用结束过程$ns run /仿真结果如下：实验分析：系统从n0开始传送数据实验分析：系统从n1开始传送数据实验分析：采用FIFO机制丢包，丢弃n0发送的数据包（3）代码：set ns [new Simulator]set f0 [open out0.tr w]set f1 [open out1.tr w]set f2 [open out2.tr w]for { set i 0 } { $i<5 } {incr i} {set n$i [$ns node]}$ns duplex-link $n0 $n3 1Mb 100ms DropTail$ns duplex-link $n1 $n3 1Mb 100ms DropTail$ns duplex-link $n2 $n3 1Mb 100ms DropTail$ns duplex-link $n3 $n4 1Mb 100ms DropTailproc finish {} {global f0 f1 f2close $f0close $f1close $f2exec xgraph out0.tr out1.tr out2.tr -geometry 800x400 & exit 0}proc attach-expoo-traffic { node sink size burst idle rate } { set ns [Simulator instance]set source [new Agent/UDP]$ns attach-agent $node $sourceset traffic [new Application/Traffic/Exponential]$traffic set packetSize_ $size$traffic set burst_time_ $burst$traffic set idle_time_ $idle$traffic set rate_ $rate$traffic attach-agent $source$ns connect $source $sinkreturn $traffic}proc record {} {global sink0 sink1 sink2 f0 f1 f2set ns [Simulator instance]set time 0.5set bw0 [$sink0 set bytes_]set bw1 [$sink1 set bytes_]set bw2 [$sink2 set bytes_]set now [$ns now]puts $f0 "$now [expr $bw0/$time*8/1000000]"puts $f1 "$now [expr $bw1/$time*8/1000000]"puts $f2 "$now [expr $bw2/$time*8/1000000]"$sink0 set bytes_ 0$sink1 set bytes_ 0$sink2 set bytes_ 0$ns at [expr $now+$time] "record"}set sink0 [new Agent/LossMonitor]set sink1 [new Agent/LossMonitor]set sink2 [new Agent/LossMonitor]$ns attach-agent $n4 $sink0$ns attach-agent $n4 $sink1$ns attach-agent $n4 $sink2set source0 [attach-expoo-traffic $n0 $sink0 200 2s 1s 100k]set source1 [attach-expoo-traffic $n1 $sink1 200 2s 1s 200k]set source2 [attach-expoo-traffic $n2 $sink2 200 2s 1s 300k]$ns at 0.0 "record"$ns at 10.0 "$source0 start"$ns at 10.0 "$source1 start"$ns at 10.0 "$source2 start"$ns at 50.0 "$source0 stop"$ns at 50.0 "$source1 stop"$ns at 50.0 "$source2 stop"$ns at 60.0 "finish"$ns run结果如下:实验分析：三条数据流的峰值分别为0.1Mbit/s, 0.2Mbit/s,0.3Mbit/s五、实验总结在nam辅助分析工具中发现ftp1在零秒开始启动，ftp2在第三秒时刻开始启动，都在第十秒停止，这符合设计目标。
