起重吊装钢丝绳的选用

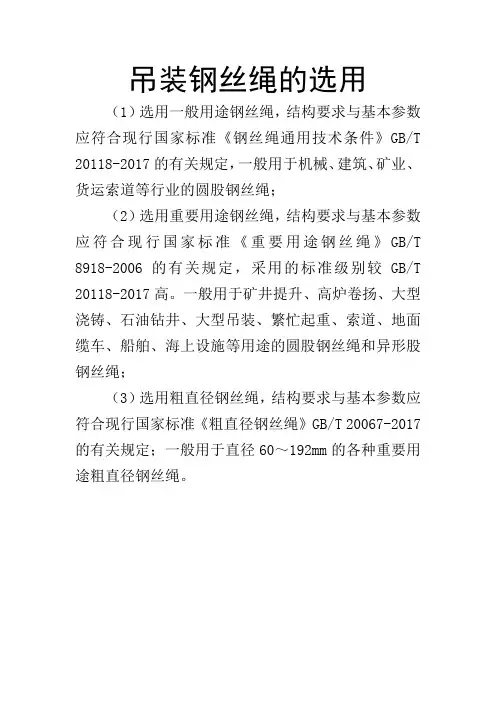

吊装钢丝绳的选用
（1）选用一般用途钢丝绳，结构要求与基本参数应符合现行国家标准《钢丝绳通用技术条件》GB/T 20118-2017的有关规定，一般用于机械、建筑、矿业、货运索道等行业的圆股钢丝绳；
（2）选用重要用途钢丝绳，结构要求与基本参数应符合现行国家标准《重要用途钢丝绳》GB/T 8918-2006的有关规定，采用的标准级别较GB/T 20118-2017高。

一般用于矿井提升、高炉卷扬、大型浇铸、石油钻井、大型吊装、繁忙起重、索道、地面缆车、船舶、海上设施等用途的圆股钢丝绳和异形股钢丝绳；
（3）选用粗直径钢丝绳，结构要求与基本参数应符合现行国家标准《粗直径钢丝绳》GB/T 20067-2017的有关规定；一般用于直径60～192mm的各种重要用途粗直径钢丝绳。

吊装钢丝绳选用标准吊装钢丝绳是一种用于起重、吊装和牵引的重要工具，其选用标准直接关系到吊装作业的安全和效率。

在选择吊装钢丝绳时，需要考虑多种因素，包括工作环境、起重物体的重量、长度和直径等。

本文将从吊装钢丝绳的选用标准出发，为大家详细介绍吊装钢丝绳的选择要点。

首先，吊装钢丝绳的选用应符合国家标准和行业规范。

国家标准对吊装钢丝绳的材质、结构、强度等性能进行了详细规定，而行业规范则根据不同的工作环境和起重要求，对吊装钢丝绳的选用提出了具体要求。

因此，在选择吊装钢丝绳时，首先要参照国家标准和行业规范，确保所选用的钢丝绳符合相应的要求。

其次，根据起重物体的重量和长度，选择合适的吊装钢丝绳直径。

一般来说，起重物体的重量越大，所需的钢丝绳直径也越大。

此外，起重物体的长度也会影响钢丝绳的选择，长物体需要更长的钢丝绳来进行吊装。

因此，在选择吊装钢丝绳时，要充分考虑起重物体的重量和长度，选择合适直径的钢丝绳。

另外，根据工作环境和使用条件，选择适合的吊装钢丝绳材质和结构。

不同的工作环境对吊装钢丝绳的要求也不同，有些环境可能会受到腐蚀和高温等影响，因此需要选择耐腐蚀、耐高温的钢丝绳材质。

同时，钢丝绳的结构也会影响其使用效果，有些工作环境需要柔软的钢丝绳来适应复杂的吊装场景，而有些需要更坚固的钢丝绳来应对高强度的工作要求。

因此，在选择吊装钢丝绳时，要根据具体的工作环境和使用条件，选择适合的材质和结构。

最后，对吊装钢丝绳的使用寿命和安全系数进行评估。

吊装钢丝绳在使用过程中会受到各种力的作用，因此需要对其使用寿命和安全系数进行评估。

一般来说，吊装钢丝绳的使用寿命应符合国家标准的要求，同时要根据具体的使用情况，对其安全系数进行评估，确保在吊装作业中能够安全可靠地使用。

总之，吊装钢丝绳的选用标准涉及多方面的因素，需要综合考虑工作环境、起重物体的重量和长度、材质和结构以及使用寿命和安全系数等方面的要求。

只有在充分考虑这些因素的基础上，才能选择到合适的吊装钢丝绳，确保吊装作业的安全和高效进行。

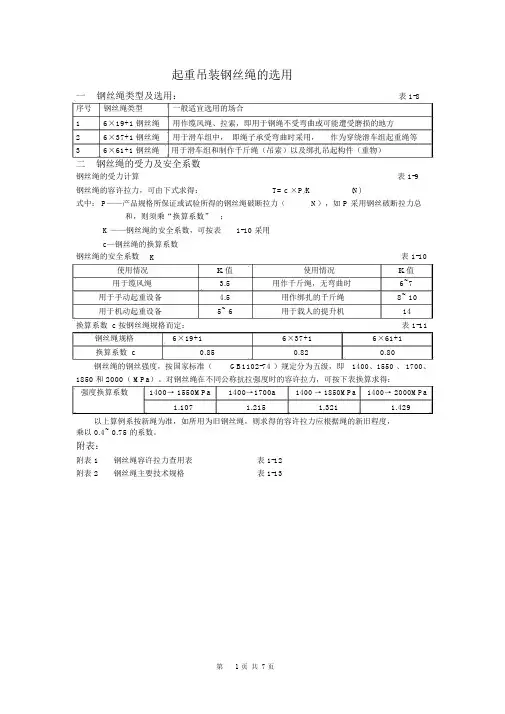

起重吊装钢丝绳的选用一钢丝绳类型及选用：表 1-8 序号钢丝绳类型一般适宜选用的场合1 6×19+1 钢丝绳用作缆风绳、拉索，即用于钢绳不受弯曲或可能遭受磨损的地方2 6×37+1 钢丝绳用于滑车组中，即绳子承受弯曲时采用，作为穿绕滑车组起重绳等36×61+1 钢丝绳用于滑车组和制作千斤绳（吊索）以及绑扎吊起构件（重物）二钢丝绳的受力及安全系数钢丝绳的受力计算表 1-9钢丝绳的容许拉力，可由下式求得：T= c ×P/K (N)式中： P——产品规格所保证或试验所得的钢丝绳破断拉力（N），如 P 采用钢丝破断拉力总和，则须乘“换算系数” ；K ——钢丝绳的安全系数，可按表1-10 采用c—钢丝绳的换算系数钢丝绳的安全系数K 表 1-10 使用情况K 值使用情况K 值用于缆风绳 3.5 用作千斤绳，无弯曲时6~7 用于手动起重设备 4.5 用作绑扎的千斤绳8~ 10 用于机动起重设备5~ 6 用于载人的提升机14换算系数 c 按钢丝绳规格而定：表 1-11 钢丝绳规格6×19+1 6×37+1 6×61+1换算系数 c 0.85 0.82 0.80钢丝绳的钢丝强度，按国家标准（GB1102-74 ）规定分为五级，即1400、1550 、 1700、1850 和 2000（ MPa）。

对钢丝绳在不同公称抗拉强度时的容许拉力，可按下表换算求得：强度换算系数1400→ 1550MPa 1400→1700a 1400 → 1850MPa 1400→ 2000MPa1.107 1.215 1.321 1.429以上算例系按新绳为准，如所用为旧钢丝绳，则求得的容许拉力应根据绳的新旧程度，乘以 0.4~ 0.75 的系数。

附表：附表 1 钢丝绳容许拉力查用表表 1-12附表 2 钢丝绳主要技术规格表 1-13附表： 1钢丝绳容许拉力查用表表 1-126×19+1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力6.2 0.4 14.32 13.53 20.0 17.0 4.9 3.4 2.1 1.77.7 0.5 22.37 21.14 31.3 26.6 7.6 5.3 3.3 2.79.3 0.6 32.22 30.45 45.1 38.3 10.9 7.7 4.8 3.811.0 0.7 43.85 41.44 61.3 52.1 14.9 10.4 6.5 5.212.5 0.8 57.27 54.12 80.1 68.1 19.5 13.6 8.5 6.814.0 0.9 72.49 68.50 101.0 85.8 24.5 17.2 10.7 8.615.5 1.0 89.49 84.57 125.0 106.3 30.4 21.3 13.3 10.717.0 1.1 108.28 102.3 151.5 128.8 36.8 25.8 16.1 12.918.5 1.2 128.87 121.8 180.0 153.0 43.7 30.6 19.1 15.320.0 1.3 151.24 142.9 211.5 179.8 51.4 36.0 22.5 18.021.5 1.4 175.40 165.8 245.5 208.6 59.6 41.7 26.1 20.923.0 1.5 201.35 190.3 281.5 239.3 68.4 47.9 29.9 23.924.5 1.6 229.09 216.5 320.5 272.4 77.8 54.5 34.1 27.2 26.0 1.7 258.63 244.4 362.0 307.7 87.9 61.5 38.5 30.8 28.0 1.8 289.95 274.0 405.5 344.7 98.5 68.9 43.1 34.5 31.0 2.0 357.96 338.3 501.0 425.9 121.7 85.2 53.2 42.6 34.0 2.2 433.13 409.3 606.0 515.1 147.2 103.0 64.4 51.5 37.0 2.4 515.46 487.1 721.5 613.3 175.2 122.7 76.7 61.3 40.0 2.6 604.95 571.7 846.5 719.5 205.6 143.9 89.9 72.0 43.0 2.8 701.60 653.0 982.0 834.7 238.5 166.9 104.3 83.5 46.0 3.0 805.41 761.1 1125.0 956.3 273.2 191.3 119.5 95.6续上表6×37 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力8.7 0.4 27.88 26.21 39.0 32.0 9.1 6.4 4.0 3.2 11.0 0.5 43.59 40.96 60.9 49.9 14.3 10.0 6.2 5.0 13.0 0.6 62.74 58.98 87.8 72.0 20.6 14.4 9.0 7.2 15.0 0.7 85.39 80.27 119.5 98.0 28.0 19.6 12.3 9.8 17.5 0.8 111.53 104.8 156.0 127.9 36.6 25.6 16.0 12.8 19.5 0.9 141.16 132.7 197.5 161.9 46.3 32.4 20.2 16.2 21.5 1.0 174.27 163.8 243.5 199.7 57.1 39.9 25.0 20.0 24.0 1.1 210.87 198.2 295.0 241.9 69.1 48.4 30.2 24.2 26.0 1.2 250.95 235.9 351.0 287.8 82.2 57.6 36.0 28.8 28.0 1.3 294.52 276.8 412.0 337.8 96.5 67.6 42.2 33.8 30.0 1.4 341.57 321.1 478.0 391.9 112.0 78.4 49.0 39.2 32.5 1.5 392.11 368.6 548.5 449.8 128.5 89.9 56.2 45.0 34.5 1.6 446.13 419.4 624.5 512.1 146.3 102.4 64.0 51.2 36.5 1.7 503.64 473.4 705.0 578.1 163.2 115.6 72.3 57.8 39.0 1.8 564.63 530.8 790.0 647.8 185.1 129.6 81.0 64.8 43.0 2.0 697.08 655.3 975.5 799.9 228.5 150.0 99.9 80.0 47.5 2.2 843.47 792.9 1180.0 967.6 276.5 193.5 121.0 96.8 52.0 2.4 1003.80 943.6 1405.0 1152.1 329.2 230.4 144.0 115.2 56.0 2.6 1178.07 1107.4 1645.0 1348.9 385.5 269.8 168.6 134.9 60.5 2.8 1366.28 1284.3 1910.0 1566.2 447.5 313.2 195.8 156.6 65.0 3.0 1568.43 1474.3 2195.0 1799.9 514.3 359.9 225.0 180.0续上表6×61 +1 钢丝绳容许拉力直径（ mm）钢丝总断参考质钢丝绳公称抗拉强度为1400MPa 时面积量 (kg/ 破断拉力（ kN ）安全系数 K 在下列数值时的容（ mm2）100m) 许拉力（ kN ）钢丝绳钢丝钢丝破断整根绳的K=3.5 K=5 K=8 K=10拉力总和破断拉力11.0 0.4 45.97 43.21 64.3 51.4 14.7 12.3 6.4 5.1 14.0 0.5 71.83 67.52 100.5 80.4 22.9 16.1 10.1 8.0 16.5 0.6 103.43 97.22 144.5 115.6 33.0 23.1 14.5 11.6 19.5 0.7 140.78 132.3 197.0 157.6 45.0 31.6 19.7 15.8 22.0 0.8 183.88 172.8 257.0 205.6 58.7 41.1 25.7 20.6 25.0 0.9 232.72 218.8 325.5 261.4 74.4 52.1 32.6 26.0 27.5 1.0 287.31 270.1 402.0 321.6 91.9 64.3 40.2 32.2 30.5 1.1 347.65 326.8 486.5 389.2 111.2 77.8 48.7 38.9 33.0 1.2 413.73 388.9 579.0 463.2 132.3 92.6 57.9 46.3 36.0 1.3 485.55 456.4 679.5 543.6 155.3 108.7 68.0 54.4 38.5 1.4 563.13 529.3 788.0 630.4 180.1 126.1 78.8 63.1 41.5 1.5 646.45 607.7 905.0 724.0 206.9 144.8 90.5 72.4 44.0 1.6 735.51 691.4 1025.0 820.0 234.3 164.0 102.5 82.0 47.0 1.7 830.33 780.5 1160.0 928.0 265.1 185.6 116.0 92.8 50.0 1.8 930.88 875.0 1300.0 1040.0 297.1 208.0 130.0 104.0 55.5 2.0 1149.24 1080.3 1605.0 1284.0 366.9 256.8 160.5 128.4 61.0 2.2 1390.58 1307.1 1945.0 1556.0 444.6 311.2 194.5 155.6 66.5 2.4 1654.91 1555.6 2315.0 1852.0 529.1 370.4 231.5 185.2 72.0 2.6 1942.22 1825.7 2715.0 2172.0 620.6 434.4 271.5 217.2 77.5 2.8 2252.51 2117.4 3150.0 2520.0 720.0 504.0 315.0 252.0 83.0 3.0 2535.79 2430.6 3620.0 2896.0 827.4 579.2 362.0 289.6附表 2钢丝绳主要技术规格表 1-136×19+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤6.2 0.4 14.32 13.53 20.0 22.1 24.3 26.4 28.67.7 0.5 22.37 21.14 31.3 34.6 38.0 41.3 44.79.3 0.6 32.22 30.45 45.1 49.9 54.7 59.6 64.411.0 0.7 43.85 41.44 61.3 67.9 74.5 81.1 87.712.5 0.8 57.27 54.12 80.1 86.7 97.3 105.5 114.514.0 0.9 72.49 68.50 101.0 112.0 123.0 134.0 144.515.5 1.0 89.49 84.57 125.0 138.5 152.0 165.5 178.517.0 1.1 108.28 102.3 151.5 167.5 184.0 200.0 216.518.5 1.2 128.87 121.8 180.0 199.5 219.0 238.0 257.520.0 1.3 151.24 142.9 211.5 234.0 257.0 279.5 302.021.5 1.4 175.40 165.8 245.5 271.5 298.0 324.0 350.523.0 1.5 201.35 190.3 281.5 312.0 342.0 372.0 402.524.5 1.6 229.09 216.5 320.5 355.0 389.0 423.5 458.0 26.0 1.7 258.63 244.4 362.0 400.5 439.5 478.0 517.0 28.0 1.8 289.95 274.0 405.5 449.0 492.5 536.0 579.5 31.0 2.0 357.96 338.3 501.0 554.5 608.5 662.0 715.5 34.0 2.2 433.13 409.3 606.0 671.0 736.0 801.037.0 2.4 515.46 487.1 721.5 798.5 876.0 953.540.0 2.6 604.95 571.7 846.5 937.5 1025.0 1115.043.0 2.8 701.60 653.0 982.0 1085.0 1190.0 1295.046.0 3.0 805.41 761.1 1125.0 1245.0 1365.0 1490.0钢丝绳主要技术规格序上表6×37+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤8.7 0.4 27.88 26.21 39.0 43.2 43.7 51.5 55.7 11.0 0.5 43.59 40.96 60.9 67.5 74.0 80.6 87.1 13.0 0.6 62.74 58.98 87.8 97.2 106.5 116.0 125.0 15.0 0.7 85.39 80.27 119.5 132.0 145.0 157.5 170.5 17.5 0.8 111.53 104.8 156.0 172.5 189.5 206.0 223.0 19.5 0.9 141.16 132.7 197.5 218.5 239.5 261.0 282.0 21.5 1.0 174.27 163.8 243.5 270.0 296.0 322.0 348.5 24.0 1.1 210.87 198.2 295.0 326.5 358.0 390.0 421.5 26.0 1.2 250.95 235.9 351.0 388.5 426.5 464.0 501.5 28.0 1.3 294.52 276.8 412.0 456.5 500.5 544.5 589.0 30.0 1.4 341.57 321.1 478.0 529.0 580.5 631.5 683.0 32.5 1.5 392.11 368.6 548.5 607.5 666.5 725.0 784.0 34.5 1.6 446.13 419.4 624.5 691.5 758.0 825.0 892.0 36.5 1.7 503.64 473.4 705.0 780.5 856.0 931.5 1005.0 39.0 1.8 564.63 530.8 790.0 875.0 959.5 1040.0 1125.0 43.0 2.0 697.08 655.3 975.5 1080.0 1185.0 1285.0 1390.0 47.5 2.2 843.47 792.9 1180.0 1305.0 1430.0 1560.052.0 2.4 1003.80 943.6 1405.0 1555.0 1705.0 1855.056.0 2.6 1178.07 1107.4 1645.0 1825.0 2000.0 2175.060.5 2.8 1366.28 1284.3 1910.0 2115.0 2320.0 2525.065.0 3.0 1568.43 1474.3 2195.0 2430.0 2665.0 2900.0钢丝绳主要技术规格序上表6×61+1 钢丝绳直径（ mm）钢丝总参考钢丝绳公称抗拉强度（MPa）断面积质量（ kg/ 1400 1550 1700 1850 2000 钢丝绳钢丝（ mm 2）100m）钢丝破断拉力总和（Kn ）≤11.0 0.4 45.97 43.21 64.3 71.2 78.1 85.0 91.9 14.0 0.5 71.83 67.52 100.5 111.0 122.0 132.5 143.5 16.5 0.6 103.43 97.22 144.5 160.0 175.5 191.0 206.5 19.5 0.7 140.78 132.3 197.0 218.0 239.0 260.0 281.5 22.0 0.8 183.88 172.8 257.0 285.0 312.5 340.0 367.5 25.0 0.9 232.72 218.8 325.5 360.5 395.5 430.5 465.0 27.5 1.0 287.31 270.1 402.0 445.0 488.0 531.5 574.5 30.5 1.1 347.65 326.8 486.5 538.5 591.0 643.0 695.0 33.0 1.2 413.73 388.9 579.0 641.0 703.0 765.0 827.0 36.0 1.3 485.55 456.4 679.5 752.5 825.0 898.0 971.0 38.5 1.4 563.13 529.3 788.0 872.5 957.0 1040.0 1125.0 41.5 1.5 646.45 607.7 905.0 1000.0 1095.0 1195.0 1290.0 44.0 1.6 735.51 691.4 1025.0 1140.0 1250.0 1360.0 1470.0 47.0 1.7 830.33 780.5 1160.0 1285.0 1410.0 1535.0 1660.0 50.0 1.8 930.88 875.0 1300.0 1440.0 1580.0 1720.0 1860.0 55.5 2.0 1149.24 1080.3 1605.0 1780.0 1950.0 2125.0 2295.0 61.0 2.2 1390.58 1307.1 1945.0 2155.0 2360.0 2570.066.5 2.4 1654.91 1555.6 2315.0 2565.0 2810.0 3060.072.0 2.6 1942.22 1825.7 2715.0 3010.0 3300.0 3590.077.5 2.8 2252.51 2117.4 3150.0 3490.0 3825.0 4165.083.0 3.0 2535.79 2430.6 3620.0 4005.0 4395.0 4780.0注：表1-13 中粗线左侧，可供应光面或镀锌钢丝绳；右侧只供应光面钢丝绳。

起重机钢丝绳旋向选择原则选择起重机钢丝绳的旋向应遵循以下原则：1.根据钢丝绳的用途来选择旋向。

顺时针旋向的钢丝绳主要用于起重、吊装等领域，其捻向方向与吊装过程中物体绕绳而起的方向相同，不易产生扭转和回旋，从而保证吊装过程中的稳定性。

而逆时针旋向的钢丝绳主要用于机械传动中，例如起重机、垂直起重等场合，在这些场合中，钢丝绳绕绕轮时需要产生一个避免回旋的力矩，逆时针旋向的钢丝绳可以产生这样的力矩，从而确保传动的平稳性。

2.根据卷筒或绞盘上的传动机构来选择旋向。

左旋钢丝绳是一种特殊的钢丝绳旋向，其钢丝捻向方向为逆时针方向，被广泛应用于桥梁吊船和浮桥等领域。

这是因为左旋钢丝绳可以与卷筒或绞盘上的传动机构配合，减少钢丝绳的疲劳损伤和断裂，延长其使用寿命。

3.根据卷筒绳槽的方向来选择旋向。

右旋绳槽的卷筒推荐使用左旋钢丝绳；反之，左旋绳槽的卷筒应使用右旋钢丝绳。

对于多层绕卷筒的钢丝绳，其相互间摩擦力及受到的挤压力都较大，易产生乱绳现象，因此应选用直径略小于绳槽节距和绳槽直径的钢丝绳，以增加钢丝绳与卷筒间的接触面积，减少相邻钢丝绳间的摩擦力，从而提高钢丝绳的寿命。

4.根据实际操作情况来选择旋向。

当进行一次无导向重物提升时或在较大高度下进行多次无导向重物提升时，应选用不旋转钢丝绳；当进行一次有导向重物提升或在较小高度下进行多次有导向重物提升（行车）或左旋和右旋绳成对使用时，可选用普通钢丝绳。

此外，还应考虑钢丝绳的结构、长度、直径、重量和工作环境等因素。

在选择钢丝绳时，应综合考虑各种因素，选择最适合的钢丝绳类型和规格。

同时，为了确保安全和稳定的工作性能，应定期检查和维护钢丝绳，及时更换损坏或磨损严重的钢丝绳。
