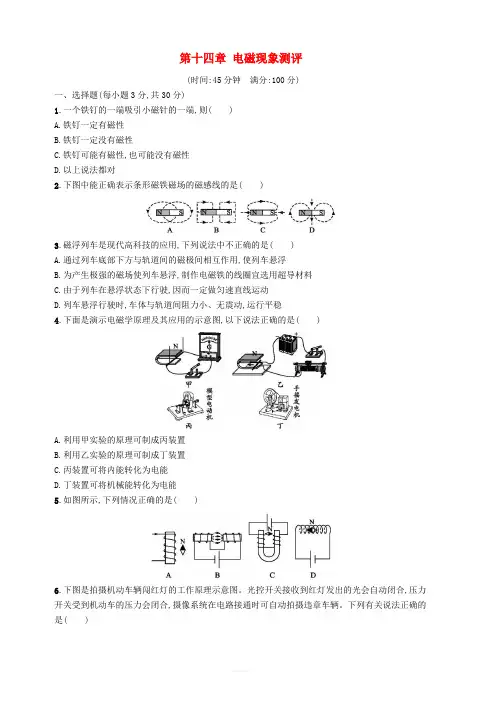

九年级物理全册第十四章电磁现象章节测试(新版)北师大版【含答案】

第十四章 电磁现象测评

(时间:45分钟 满分:100分)

一、选择题(每小题3分,共30分)

1.一个铁钉的一端吸引小磁针的一端,则( )

A.铁钉一定有磁性

B.铁钉一定没有磁性

C.铁钉可能有磁性,也可能没有磁性

D.以上说法都对

2.下图中能正确表示条形磁铁磁场的磁感线的是( )

3.磁浮列车是现代高科技的应用,下列说法中不正确的是( )

A.通过列车底部下方与轨道间的磁极间相互作用,使列车悬浮

B.为产生极强的磁场使列车悬浮,制作电磁铁的线圈宜选用超导材料

C.由于列车在悬浮状态下行驶,因而一定做匀速直线运动

D.列车悬浮行驶时,车体与轨道间阻力小、无震动,运行平稳

4.下面是演示电磁学原理及其应用的示意图,以下说法正确的是( )

A.利用甲实验的原理可制成丙装置

B.利用乙实验的原理可制成丁装置

C.丙装置可将内能转化为电能

D.丁装置可将机械能转化为电能

5.如图所示,下列情况正确的是( )

6.下图是拍摄机动车辆闯红灯的工作原理示意图。光控开关接收到红灯发出的光会自动闭合,压力开关受到机动车的压力会闭合,摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法正确的是( )

A.机动车只要驶过埋有压力开关的路口,摄像系统就会自动拍摄

B.只有光控开关和压力开关都闭合时,摄像系统才会自动拍摄

C.只要光控开关接收到红光,摄像系统就会自动拍摄

D.若将光控开关和压力开关并联,也能起到相同的作用

7.关于磁场的知识,以下说法正确的是( )

A.任何物体在磁体或电流的作用下都会获得磁性

B.磁感线是磁体发出的实际曲线

C.奥斯特实验说明通电导线周围存在磁场

D.地球的南北极与地磁场的南北极是重合的

8.

在如图所示的电路中,闭合开关S后,a、b、c、d四个小磁针中,N极指向上方的是( )

A.a和b B.a和c

C.c和d D.b和c

9.

右图表示闭合电路的一部分导体在两异名磁极之间的运动。导体垂直于纸面,小圆圈表示导体横截面,a、b、c、d表示导体运动过程中的四个不同位置,箭头表示导体在相应位置时的运动方向。则关于导体中的感应电流方向,下述结论正确的是( )

一、选择题

1．在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。用手推动甲线圈摆动时，乙线圈会随之摆动对于这个过程，下列说法正确的是（ ）

A．甲线圈相当于电动机

B．乙线圈相当于电动机

C．甲线圈摆动是电能转化为机械能

D．乙线圈摆动是机械能转化为电能

2．下列家用电器中，主要利用“磁场对通电导体有力的作用”这一原理工作的是（ ）

A．电风扇 B．电饭煲 C．微波炉 D．冰箱

3．《事林广记》中记载了“指南龟”（如图所示）的制法：先以木刻龟，在龟体上沿首尾方向开一洞，放入条形磁石，以黄蜡填满，在龟尾部敲入一铁针与磁石一段相连。将木龟支于竹针之上，使木龟转动，静止后，针指南。关于“指南龟”，下列说法中正确的是（ ）

A．磁石靠近龟尾一端为磁石的北极

B．铁针指向的是地理的北极附近

C．铁针指向的是地磁的南极

D．“指南龟”能指南是因为其受到地磁场的作用

4．在物理实践活动中，小明设计了一款“智能照明灯”，其电路原理图如图所示，光线较暗时灯自动发光，光线较亮时灯自动熄灭，已知电源电压恒定，0R为定值电阻，R为光敏电阻其阻值随光照强度的增大而减小。下列说法正确的是（ ）

A．电磁铁的上端为S极

B．灯应设计在A和B两接线柱之间

C．当光照强度增强，控制电路的电流变小

D．增大定值电阻R的阻值可以使灯早晨时提前熄灭

5．如图所示电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（ ）

A．电磁铁的A端为S极

B．小磁针静止时，S极水平指向左

C．当滑动变阻器的滑动片P向左端移动，电磁铁磁性增强

D．增大电源电压可使电磁铁的磁性增强

6．下列四幅图中与动圈式话筒工作原理相同的是（ ）

A． B． C． D．

7．如图所示的四个装置，以下关于它们的说法中正确的是（ ）

A．图甲可用来演示电动机原理

九年级物理全册第十四章磁现象达标检测卷北师大版附答案

一、选择题(每题3分，共36分)

1．橡皮泥具有很强的可塑性，深受小朋友们的喜爱。现在有一种爱吞磁铁的橡皮泥，把高

强磁铁放在旁边，磁铁会慢慢被吞噬，如图所示，磁铁会被吞噬的原因是()

A．橡皮泥受到磁铁的压力B．橡皮泥有较强的粘连性

C．高强磁铁具有动能D．橡皮泥中含有磁性物质

2．由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后

利用强大电流进行磁化制成的永磁体。在高温下也能产生很强的永久磁场。这种永磁体

已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是()

A．耐高温B．磁性弱

C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程

3．小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水

面，制作指南针。如图所示，该指南针的南极(S)应标在泡沫板的()

A．a

处B．b

处C．c

处D．d

处

4．如图所示，螺线管上方附近有一点M

，小磁针置于螺线管的左侧附近。闭合开关K

，下列

判断正确的是()

A．M

点的磁场方向向左

B．螺线管的左端为S极

C．小磁针静止后，其N极的指向向左

D．向右移动滑片P

，螺线管的磁场增强

5．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈

的匝数增多，同时调整滑动变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的

数目有什么变化。这一方案的实验目的是探究电磁铁磁性强弱与下列哪个因素有关

()

A．电流通断B．电流大小C．电流方向D．线圈匝数6．下列教材中的探究实验，不需要控制电流一定的是()

A．探究导体电阻与长度的关系

B．探究通电导体产生的热量与电阻的关系

C．探究电功与电压的关系

D．探究电磁铁磁性强弱与线圈匝数的关系

7．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S

1、S

2

时，下列说法正确的是()

A．电磁铁的右端为N极

B．小磁针将顺时针旋转

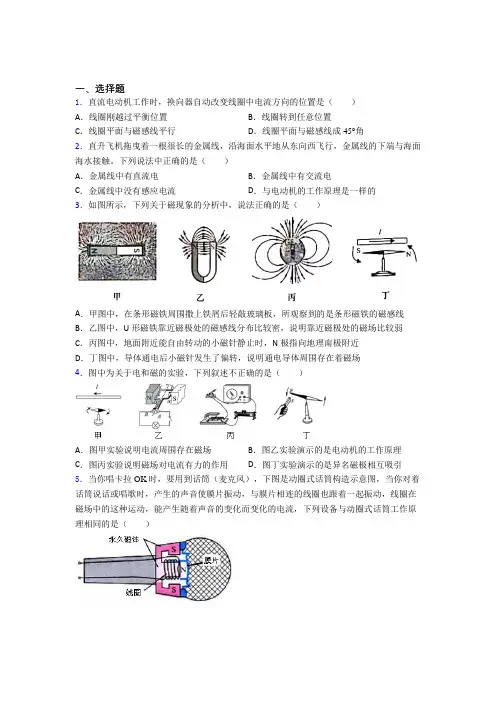

一、选择题

1．直流电动机工作时，换向器自动改变线圈中电流方向的位置是（ ）

A．线圈刚越过平衡位置 B．线圈转到任意位置

C．线圈平面与磁感线平行 D．线圈平面与磁感线成45°角

2．直升飞机拖曳着一根很长的金属线，沿海面水平地从东向西飞行，金属线的下端与海面海水接触。下列说法中正确的是（ ）

A．金属线中有直流电 B．金属线中有交流电

C．金属线中没有感应电流 D．与电动机的工作原理是一样的

3．如图所示，下列关于磁现象的分析中，说法正确的是（ ）

A．甲图中，在条形磁铁周围撒上铁屑后轻敲玻璃板，所观察到的是条形磁铁的磁感线

B．乙图中，U形磁铁靠近磁极处的磁感线分布比较密，说明靠近磁极处的磁场比较弱

C．丙图中，地面附近能自由转动的小磁针静止时，N极指向地理南极附近

D．丁图中，导体通电后小磁针发生了偏转，说明通电导体周围存在着磁场

4．图中为关于电和磁的实验，下列叙述不正确的是（ ）

A．图甲实验说明电流周围存在磁场 B．图乙实验演示的是电动机的工作原理

C．图丙实验说明磁场对电流有力的作用 D．图丁实验演示的是异名磁极相互吸引

5．当你唱卡拉OK时，要用到话筒（麦克风），下图是动圈式话筒构造示意图，当你对着话筒说话或唱歌时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，线圈在磁场中的这种运动，能产生随着声音的变化而变化的电流，下列设备与动圈式话筒工作原理相同的是（ ）

A． B．

C． D．

6．下列运用科学方法的实例中，错误的是（ ）

A．在电阻不变时，探究电流与电压关系，运用了控制变量法

B．研究气体分子模型时将操场上的同学想象成气体分子，运用了模型法

C．通过磁体周围的小磁针指向发生变化说明磁体周围存在着磁场，运用了转换法

D．通电导线的磁场十分弱，利用通电螺线管可以增强电流的磁场，运用了缺点列举法

7．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个电磁铁，可使内部有磁体的地球仪悬浮在空中。下列关于地球仪内部磁铁a端磁极的判断正确的是（ ）
