《数字信号处理》实验报告册
姓名：
学号：
班级：
北京航空航天大学宇航学院
2011年11月
2 实验序号
3 实验名称 信号的调制解调
完成人员
完成时间 2011.11.21
实验目的：
1：了解几种基本的信号调制解调原理；
2：掌握用数字信号处理的方法实现模拟电路中信号的调制与解调的方法；
3:通过理论推导得出相应结论，利用Matlab作为编程工具进行计算机验证实现，加深理解，建立概念。
实验结果：
1、利用Matlab 实现信号的调制，过调制，欠调制等状态：
2．用高频正弦信号分别实现对以下低频信号：周期方波信号、正弦信号、周期三角波信号
的调制，观察调制后频率分布状态。其中，低频信号的频率f=500Hz，最大幅值为2，高频信号的频率F=1000Hz，最大幅值为2。
3
4
将频域坐标进行转换使横坐标显示为频率值，得到的调制后频率集中在10000HZ附近
（这里与实验指导中的例图坐标不同，感觉此处以频率为横坐标是对的，调制后频率应在10000hz+/-500hz,而不是500hz附近）
5 3
． 假设信号一为：y1=E0*cos(2*pi*fF*t); 信号二为AC+DC 模式，x1=Edc+Eac*cos(2*pi*fS*t); DC E 为可以改变的。调整 Edc 的值， 分别使m=0.5,1,2
超调后调制信号包络线失真
6
7 4.为方便观察， 将频谱进行了平移变换。频谱图中，在10000HZ处出现较大冲击，在紧邻10000HZ两侧有较小冲击。
Eac=m/a,故可以通过改变Eac的值来改变调制率参数的值
8 5．模拟峰值检测（包络检波）电路中的二极管的功能， 信号一和信号二的设计及参数与上面步骤3. 中一样，
利用二极管的单向导通特性，将调制信号整合为单向信号，从而可以进一步得到调制信号包络线，滤波得到被调信号。
9
6．峰值检测（包络检波）：假设，其中和如5．中设计的一样， 包络检波电路如下所示，自己设计程序实现包络检波。
实验六 二极管调幅波信号的解调
一 实验目的
1．进一步了解普通调幅波的原理，掌握普通调幅波的解调方法。
2．了解二极管包络检波的主要指标，检波效率及波形失真。
二 预习要求
1．复习课本中有关调幅和解调原理。
2．分析二极管包络检波产生波形失真的主要因素。
三 实验仪器设备
1．双踪示波器。
2．万用表。
3．CCTV—GPI实验箱、板3。
四 实验电路说明
调幅波的解调即是从调幅信号中取出调制信号的过程，通常称之为检波。
二极管包络检波器实验电路见图7-1。
二极管包络检波器适合于含有较大载波分量的大信号的检波过程，它具有电路简单，易于实现的特点。主要由二极管D及RC低通滤波器组成，它利用二极管的单向导电特性和检波负载RC的充放电过程实现检波。所以RC时间常数选择很重要。RC时间常数过大，则会产生对角切割失真，RC时间常数太小，高频分量会滤不干净。综合考虑要求满足下式：
其中： m 为调幅系数， f。为载波频率，错误！未找到引用源。Ωm为调制信号角频率。
五 实验内容及步骤
1.解调全载波调幅信号
(1)．m≈30％的调幅波的载波信号为VC(t) = l0sin2π×10 5 (t) (mv)，调制信号为Vs(t) =Vs sin2π/5×10 3
(t) (mv)，调节调制信号幅度，按调幅实验中实验内容2 (l)的条件获得调制度m≈30%的调幅波，并将它加至图7-1 二极管包络检波器信号输入端，观察记录检波电容为C1时的输出波形。
(2)．加大调制信号幅度，使m = 100％，观察记录检波输出波形。
(3)．改变载波信号频率，fC=500KHz，其余条件不变，m≈30%观察记录检波器输出端波形。
(4)．恢复（1）的实验条件，将电容C2并联至Cl ，观察记录波形，并与调制信号比较。
2．解调抑制载波的双边带调幅信号。
载波信号不变，将调制信号VS的峰值电压调至80mV ，调节RP1使VAB=0调制器输出为抑制载波的双边带调幅信号，然后加至二极管包络检波器输入端，观察记录检波输出波形，并与调制信号相比较。

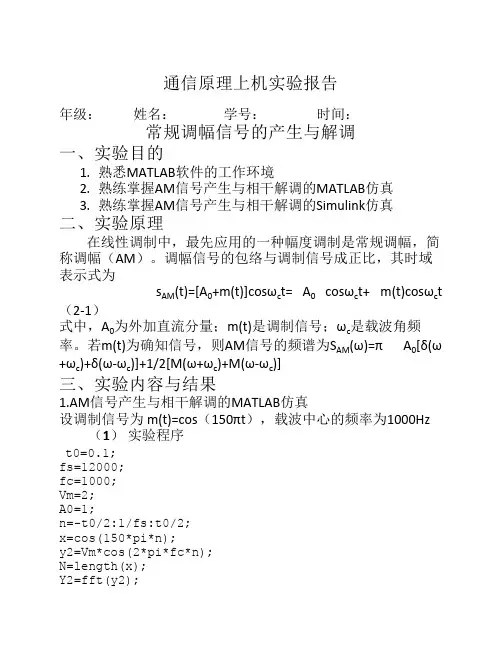

通信原理上机实验报告
年级： 姓名： 学号： 时间：
常规调幅信号的产生与解调
一、实验目的
1. 熟悉MATLAB软件的工作环境
2. 熟练掌握AM信号产生与相干解调的MATLAB仿真
3. 熟练掌握AM信号产生与相干解调的Simulink仿真
二、实验原理
在线性调制中，最先应用的一种幅度调制是常规调幅，简
称调幅（AM）。调幅信号的包络与调制信号成正比，其时域
表示式为
sAM(t)=[A0+m(t)]cosωct= A0 cosωct+ m(t)cosωct
（2-1）
式中，A0为外加直流分量；m(t)是调制信号；ωc是载波角频
率。若m(t)为确知信号，则AM信号的频谱为SAM(ω)=π A0[δ(ω
+ωc)+δ(ω-ωc)]+1/2[M(ω+ωc)+M(ω-ωc)]
三、实验内容与结果
1.AM信号产生与相干解调的MATLAB仿真
设调制信号为 m(t)=cos（150πt），载波中心的频率为1000Hz
（1） 实验程序
t0=0.1;
fs=12000;
fc=1000;
Vm=2;
A0=1;
n=-t0/2:1/fs:t0/2;
x=cos(150*pi*n);
y2=Vm*cos(2*pi*fc*n);
N=length(x);
Y2=fft(y2);figure(1);
subplot(4,2,1);plot(n,y2);
axis([-0.01,0.01,-5,5]);
title('载波信号');
w=(-N/2:1:N/2-1);
subplot(4,2,2);plot(w,abs(fftshift(Y2)));
title('载波信号频谱');
y=(A0+x).*cos(2*pi*fc*n);
subplot(4,2,3);plot(n,x);
title(‘调制信号’);
X=fft(x);Y=fft(y);
subplot(4,2,4);plot(w,abs(fftshift(X)));
title('调制信号频谱');
subplot(4,2,5);plot(n,y)

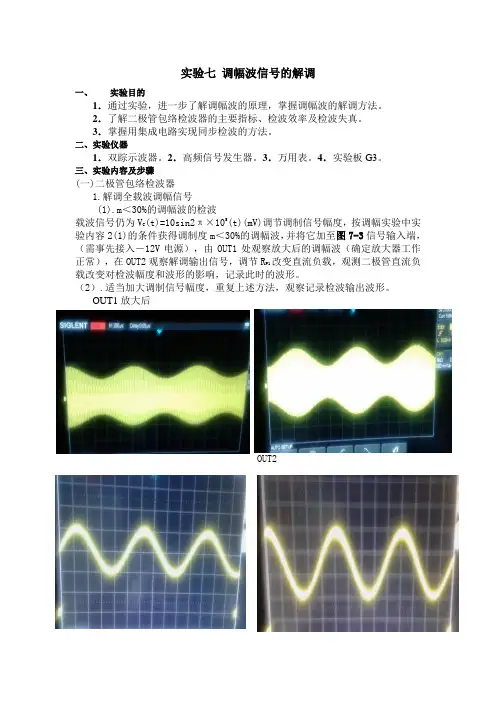

实验七 调幅波信号的解调
一、 实验目的
1．通过实验，进一步了解调幅波的原理，掌握调幅波的解调方法。
2．了解二极管包络检波器的主要指标、检波效率及检波失真。
3．掌握用集成电路实现同步检波的方法。
二、实验仪器
1．双踪示波器。2．高频信号发生器。3．万用表。4．实验板G3。
三、实验内容及步骤
(一)二极管包络检波器
1.解调全载波调幅信号
(1).m＜30%的调幅波的检波
载波信号仍为VC(t)=10sin2π×105(t)(mV)调节调制信号幅度，按调幅实验中实验内容2(1)的条件获得调制度m＜30%的调幅波，并将它加至图7-3信号输入端，（需事先接入－12V电源），由OUT1处观察放大后的调幅波（确定放大器工作正常），在OUT2观察解调输出信号，调节RP1改变直流负载，观测二极管直流负载改变对检波幅度和波形的影响，记录此时的波形。
（2）.适当加大调制信号幅度，重复上述方法，观察记录检波输出波形。
OUT1放大后
OUT2 调节Rp1
(3).接入C4，重复(1)、(2)方法，观察记录检波输出波形。 OUT1 OUT2
调节Rp1
(4).去掉C4，RP1逆时针旋至最大，短接a、b两点，在OUT3观察解调输出信号，调节RP2改变交流负载，观测二极管交流负载对检波幅度和波形的影响，记录检波输出波形。
OUT3 调节Rp2
2.解调抑制载波的双边带调幅信号。
载波信号不变，将调制信号VS的峰值电压调至80mV，调节RP1使调制器输出为抑制载波的双边带调幅信号，然后加至二极管包络检波器输入端，断开a、b两点，观察记录检波输出OUT2端波形，并与调制信号相比较。
(二)集成电路(乘法器)构成解调器
1.解调全载波信号
(1).将图7-4中的C4另一端接地，C5另一端接A，按调幅实验中实验内容2(1)的条件获得调制度分别为30%，100%及＞100%的调幅波。将它们依次加至解调器VAM的输入端，并在解调器的载波输入端加上与调幅信号相同的载波信号，分别记录解调输出波形，并与调制信号相比。
