建筑工程测量定位放线误差控制技术探讨

龙源期刊网

探讨建筑工程测量定位放线误差控制技术

作者：索维新

来源：《今日财富》2016年第31期

摘 要：施工测量在整个建筑工程中，放样精度至关重要。一旦放样测量出现失误，则会对整个工程中的放线、开挖、打桩、立模、钢筋绑扎以及混凝土等工作产生不利影响，进而影响到整个工程项目的施工质量，从而造成巨大的经济损失。因此文章重点就建筑工程测量定位放线误差控制技术进行探讨。

关键词：建筑工程；测量定位；放线；误差控制

一、建筑工程对放样的精度要求以及特征

（一）开挖地基。不管是哪种建筑工程，对其进行设计的时候都需要将工程设计在一个非常稳定的土层（岩石层）的基础上，如果在没有建设之前就长期与大气接触，基本上都是经历风化非常柔软的地基，因此需要在建设之前予以清除，比如建设公路或者铁路、楼房或者厂房等；而相对的，有一些例如大坝、地铁或者隧道等，在开工之后就要立刻进行土方的挖掘，因此对于测量放样没有非常高的精度要求。

（二）安装机电设备以及金属结构。在建筑工程的施工过程当中，第一步土木建设占据比较大的施工工程量，偶尔还会实施预埋件的施工工作，而第三步的工序往往会和第二步进行交替操作，也就是说在初期混凝土浇筑完毕之后安装机体的一部分，之后再次浇筑混凝土。

二、在建设建筑工程的过程当中定位放样的方法

施工放样的成果交付通常属于马上或数小时后，因此没有足够的时间对成果的正确性进行复查。因此，在作业中明确自我校核条件是放样作业人员必须满足的工作要求，保证问题与错误得到有效地解决和纠正。

（一）直线段定位放样。所谓直线段定位放样，通常在公路线型当中可以认为是最简单且最易于操作的。一些地形相对平坦的地区，使用GPS经纬仪进行定向，使用钢尺测量距离；在起伏相对较大的低段则设置直缓点或者缓直点，进行设站定向，使用测距仪来进行测量距离。

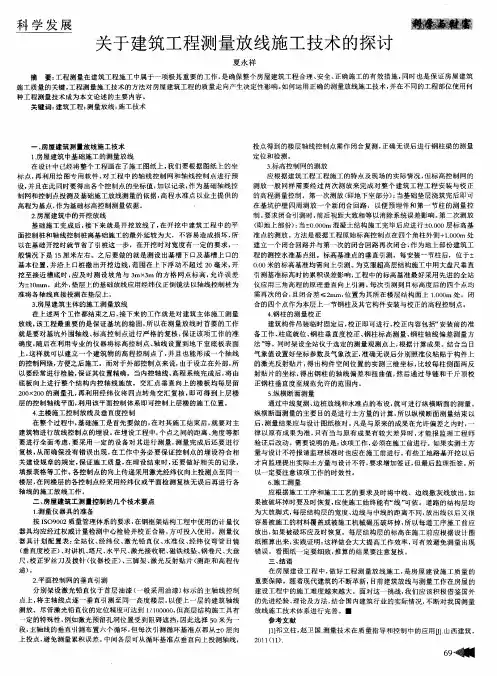

科学发展　关于建筑工程测量放线施工技术的探讨　夏永祥　摘要：工程测量在建筑工程施工中属于一项极其重要的工作，是确保整个房屋建筑工程合理、安全、正确施工的有效措施，同时也是保证房屋建筑　施工质量的关键。工程测量施工技术的方法对房屋建筑工程的质量走向产生决定性影响。如何运用正确的测量放线施工技术，并在不同的工程部位使用何　种工程测量技术成为本文论述的主要内容。　关键词：建筑工程：测量放线：施工技术　

一、房屋建筑测量放线施工技术　１．房屋建筑中基础施工的测量放线　在设计中已经将整个工程画在了施工图纸上，我们要根据图纸上的坐　标点，再利用绘图专用软件，对工程中的轴线控制网和轴线控制点进行预　设，并且在此同时要得出各个控制点的坐标值，加以记录，作为基础轴线控　制网和控制点投测及基础施工放线测量的依据，高程水准点以业主提供的　高程为基点，作为基础标高控制测量依据。　・　２．房屋建筑中的开挖放线　基础施工完成后，接下来就是开挖放线了，在开挖中建筑工程中的平　面控制桩和轴线控制桩离基础施工的最外延较为大，不容易造成损坏，所　以在基础开挖时就节省了引桩这一步，在开挖时对宽度有一定的要求，一　般情况下是１５厘米左右。之后要做的就是测设出基槽下口及基槽上口的　基本位置，并沿上口桩撒出开挖边线，范围在上下浮动不超过２０毫米，开　挖至接近槽底时，应及时测设坡角与３ｍＸ３ｍ的方格网点标高，允许误差　为＋１０ｒａｍ。此外，垫层上的基础放线应用经纬仪正倒镜法以轴线控制桩为　准将各轴线直接投测在垫层上。　３．房屋建筑主体的施工测量放线　在上述两个工作都结束之后，接下来的工作就是对建筑主体施工测量　放线，该工程最重要的是保证基坑的稳固，所以在测量放线时首要的工作　就是要对基坑外围轴线、标高控制点进行严格的复核，保证该项工作的准　确度，随后在利用专业的仪器将标高控制点、轴线设置到地下室底板表面　上，这样就可以建立一个建筑物的高程控制点了，并且也能形成一个轴线　的控制网络，方便之后施工。而对于外部控制点来说，由于设立在外部，所　以要经常进行检验，保证其位置精确。当内控轴线、高程系统完成后，将由　底板向上进行整个结构内控轴线施放。交汇点垂直向上的楼板均每层留　２００ｘ２００的测量孔。再利用经纬仪将四点转角交汇复核，即可得到上层楼　层的控制轴线平面，利用该平面控制体系即可控制上层楼的施工位置。　４，主楼施工控制放线及垂直度控制　在整个过程中，基础施工是首先要做的，在对其施工结束后，就要对主　建筑物进行放线控制点的埋设。在埋设工程中，个点之间的距离、角度等都　要进行全面考虑，要采用一定的设备对其进行测量，测量完成后还要进行　复核，从而确保没有错误出现，在工作中务必要保证控制点的埋设符合相　关建设规章的规定，保证施工质量，在埋设结束时，还要做好相关的记录，　填报表格等工作。各控制点的向上传递采用激光经纬仪向上投测点至同一　楼层，在同楼层的各控制点经采用经纬仪或平面检测复核无误后再进行各　轴线的施工放线工作。　二、房屋建筑工测量控制的几个技术要点　１．测量仪器具的准备　按ＩＳＯ９００２质量管理体系的要求，在钢框架结构工程中使用的计量仪　器具均应经过权威计量检测中心检验并校正合格，方可投入使用。测量仪　器具计划配置表：全站仪、经纬仪、激光铅直仪、水准仪、经纬仪弯管目镜　（垂直度校正）、对讲机、塔尺、水平尺、激光接收靶、磁铁线坠、钢卷尺、大盘　尺、校正罗丝刀及拨针（仪器校正）、三脚架、激光反射贴片（测距和高程传　递）。　２．平面控制网的垂直引测　分别架设激光铅直仪于首层油漆（一般采用油漆）标示的主轴线控制　点上，将主轴线点逐一垂直引测至同一高度楼层，以便上一　层的建筑轴线　测放。尽管激光铅直仪的定位精度可达到１／１０００００，但高层结构旌工具有　一定的特殊性，例如激光预留孔洞位置受到阻碍遮挡，因此选择５Ｏ米为一　段，主轴线的垂直引测布置六个循环，但每次引测循环基准点都从±Ｏ层向　上投点，避免测量累积误差。中间各层可从循环基准点垂直向上投测轴线，　投点得到的楼层轴线控制点需作闭合复测，正确无误后进行钢柱梁的测量　定位和检测。　３．标高控制网的测放　应根据建筑工程工程施工的特点及现场的实际情况，但标高控制网的　测放一般同样需要经过两次测放来完成对整个建筑工程工程安装与校正　的高程测量控制。第一次测放（即地下室部分）：当基础垫层浇筑完后即可　在基坑护壁四周测放一个新闭合回路，以便预埋件和第一节柱的测量控　制。要求闭合引测时，前后视距大致相等以消除系统误差影响。第二次测放　（Ｕｐ地上部份）：当±Ｏ．０００ｍ混凝土结构施工完毕后应进行±Ｏ．０００层标高基　准点的测放。方法是根据工程原始标高控制点在四个角柱外侧＋１．０００ｍ处　建立一个闭合回路并与第一次的闭合回路再次闭合，作为地上部份建筑工　程的测控水准基点组。标高基准点的垂直引测。每安装一节柱后，位于±　０．００米的标高基准均需向上引测。为克服超高层结构施工中用大盘尺垂直　引测基准标高时的累积误差影响，工程中的标高基准最好采用先进的全站　仪应用三角高程的原理垂直向上引测。每次引测到目标高度后的四个点均　需再次闭合，且闭合差≤２ｍｍ，位置为其所在楼层结构面上１．０００ｍ处。闭　合的四个点作为本层上一节钢柱及其它构件安装与校正的高程控制点。　４．钢柱的测量校正　建筑构件吊装临时固定后，校正即可进行，校正内容包括“安装前的准　备工作、柱底就位、钢柱垂直度校正、钢柱标高测量、钢柱轴线偏差测量方　法’，等。同时架设全站仪于选定的测量观测点上，根据计算成果。结合当日　气象值设置好坐标参数及气象改正，准确无误后分别照准仪粘贴于构件上　的激光反射贴片，得出构件空间位置的实测三维坐标，比较每柱侧面两反　射贴片的坐标，得出钢柱的轴线偏差和扭曲值，然后通过导链和千斤顶校　正钢柱垂直度至规范允许的范围内。　５．纵横断面测量　通过中线复测、边桩放线和水准点的布设，就可进行纵横断面的测量。　纵横断面测量的主要目的是进行土方量的计算，所以纵横断面测量结束以　后，测量结果应与设计图纸核对。凡是与原来的成果在允许偏差之内时，一　律以原有成果为准，只有当与原有成果有较大差异时，才能报监理工程师　验证后改动。需要说明的是：该项工作，必须在施工前进行。如果实测土方　量与设计不符报请监理核准时也应在施工前进行。有些工地路基开挖以后　才向监理提出实际土方量与设计不符，要求增加签证，但最后监理拒签。所　以一定要注意该项工作的时效性。　６．施工测量　应根据施工工序和施工工艺的要求及时将中线、边线撒灰线放出，如　果被破坏掉时要及时恢复，应使施工始终能有“线”可依。道路的结构层均　为大放脚式，每层结构层的宽度、边线与中线的距离不同，放出线以后又很　容易被施工的材料覆盖或被施工机械碾压破坏掉，所以每道工序施工前应　放出，如果被破坏应及时恢复。每层结构层的标高在施工前应根据设计图　纸推算出来，实践证明：这样做会大大提高工作效率，可有效避免测量出现　错误。看图纸一定要细致，推算的结果要注意复核。　三、结语　在房屋建设工程中，做好工程测量放线施工，是房屋建设施工质量的　重要保障。随着现代建筑的不断革新，目前建筑放线与测量工作在房屋的　建设工程中的施工难度越来越大。面对这一挑战，我们应该积极借鉴国外　的先进经验、理论及方法，结合国内建筑行业的实际情况，不断对我国测量　放线施工技术体系进行完善。■　参考文献　［１】祁立柱，赵卫国．测量技术在质量指导和控制中的应用【Ｊｌｌ山西建筑，　２０１１（１１）．　

龙源期刊网

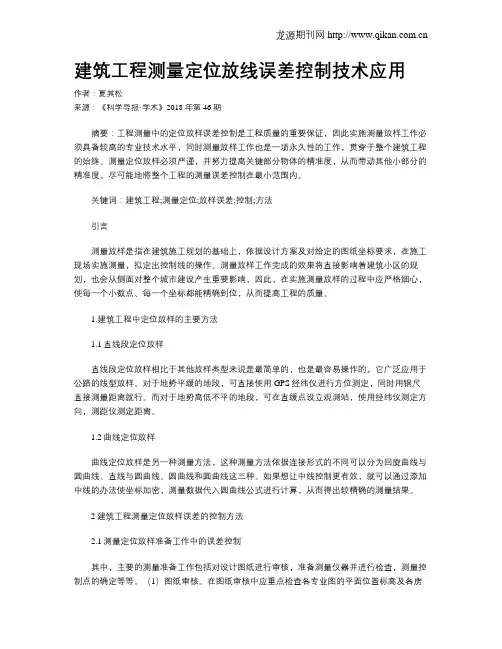

建筑工程测量定位放线误差控制技术应用

作者：夏其松

来源：《科学导报·学术》2018年第46期

摘要：工程测量中的定位放样误差控制是工程质量的重要保证，因此实施测量放样工作必须具备较高的专业技术水平，同时测量放样工作也是一项永久性的工作，贯穿于整个建筑工程的始终。测量定位放样必须严谨，并努力提高关键部分物体的精准度，从而带动其他小部分的精准度，尽可能地將整个工程的测量误差控制在最小范围内。

关键词：建筑工程;测量定位;放样误差;控制;方法

引言

测量放样是指在建筑施工规划的基础上，依据设计方案及对给定的图纸坐标要求，在施工现场实施测量，拟定出控制线的操作。测量放样工作完成的效果将直接影响着建筑小区的规划，也会从侧面对整个城市建设产生重要影响，因此，在实施测量放样的过程中应严格细心，使每一个小数点、每一个坐标都能精确到位，从而提高工程的质量。

1.建筑工程中定位放样的主要方法

1.1直线段定位放样

直线段定位放样相比于其他放样类型来说是最简单的，也是最容易操作的，它广泛应用于公路的线型放样。对于地势平缓的地段，可直接使用GPS经纬仪进行方位测定，同时用钢尺直接测量距离就行。而对于地势高低不平的地段，可在直缓点设立观测站，使用经纬仪测定方向，测距仪测定距离。

1.2曲线定位放样

曲线定位放样是另一种测量方法，这种测量方法依据连接形式的不同可以分为回旋曲线与圆曲线、直线与圆曲线、圆曲线和圆曲线这三种。如果想让中线控制更有效，就可以通过添加中线的办法使坐标加密，测量数据代入圆曲线公式进行计算，从而得出较精确的测量结果。

2建筑工程测量定位放样误差的控制方法

2.1测量定位放样准备工作中的误差控制

其中，主要的测量准备工作包括对设计图纸进行审核，准备测量仪器并进行检查，测量控制点的确定等等。（1）图纸审核。在图纸审核中应重点检查各专业图的平面位置标高及各房龙源期刊网

***********************

桩基与基坑工程

质量控制要点说明

（桩位测设）

***************项目部

1 目 录

一、基准点确定……………………………………………………2

二、基准点使用……………………………………………………2

三、临时控制点的设置及使用……………………………………2

四、桩位放样………………………………………………………2

五、桩位点使用……………………………………………………3

六、全站仪使用注意事项…………………………………………3

七、水准仪使用注意事项…………………………………………4

2 一、 基准点确定

业主会同监理提供1、2、3、4四个基准点（控制点）。其中点1位于基坑西侧观海路东边缘；点2位于基坑西北角观海路与海澄街的交叉口；点3位于基坑北侧海澄街北边缘；点4位于基坑北侧海澄街南边缘。

基准点必须复核，复核结果符合规范要求才能使用。

本工程四个基准点经复核1、4点超限，经业主、项目管理、监理认可，以2、3点为准。

二、基准点使用

高程以2点为准。

坐标测设以3点为测站点，2点为后视点。

三、临时控制点的设置及使用

设置临时控制点时，遵守第二条规定。

设置临时控制点时，主测人测设后需进行复核，复核无误后，再以第二人进行复核。各程序均复核无误，临时控制点方可使用。

以临时控制点为测站进行放样或测量时，应以3点为后视点。

每次使用临时控制点时，使用之前必须按第二条规定进行复核。

四、桩位放样

桩位放样时，应先设置轴线控制桩。 3 设置轴线控制桩时，主测人放样后需进行复核，复核无误后，再以第二人进行复核。各程序均复核无误，轴线控制桩方可使用。

桩位放样时，先根据轴线控制桩用经纬仪、钢卷尺等通过拨角度、量距离确定桩位，分区域放样完毕后，再用全站仪根据桩位坐标逐桩校核。校核无误，通过监理抽检合格后，方可投入使用。

桩位的放样允许偏差如下：
